Fellowes Metal 25 User manual

Encuadernadora de espiral metálico
Lea estas instrucciones antes del uso.
Leia estas instruções antes da utilização.
Please read these instructions before use.
ES
GB
PT

ESPAÑOL
CAPACIDADES
INSTRUCCIONES DE SEGURIDAD IMPORTANTES
En el momento de perforar:
- asegúrese siempre de que la máquina se encuentra sobre una superficie estable
- antes de empezar a perforar los documentos definitivos, realice pruebas de perforación con
papel de borrador y luego ajuste la máquina según corresponda
- quite las grapas y/u otros objetos metálicos antes de empezar a perforar
- no exceda nunca la capacidad de rendimiento estimado de la máquina
Consérvela en un lugar seguro alejado de líquidos y del calor.
No intente nunca abrirla o repararla por otros medios.
3
Antesde empezarautilizar lamáquina, lea este manualy
guárdelo de forma que pueda consultarlo en futuras ocasiones.
Capacidad de perforación
Hojas de papel recomendadas
80g 10 hojas
Portadas transparentes
Hasta 450 micras 1 hoja
Otras portadas estándar
Hasta 350g 1 hoja
Capacidad de encuadernación
Diámetro máxima del espiral 50 mm
Capacidad max. encuadernación (80g) 450 hojas aproximadamente
Datos técnicos
Dimensiones del papel A4
Agujeros 59
Paso del taladro 5,08 mm
Regulación del margen lateral sí (rueda)
Peso neto 4,7 kg
Dimensiones (longitud x fondo x altura) 390 x 250 x 290 mm
¿Necesita ayuda?
Deje que nuestros expertos le ayuden a buscar una solución.
Servicio de atención al cliente... www.fellowes.com
Llame a Fellowes antes de ponerse en contacto con el centro en el
que adquirió el producto (Encontrará los datos de contacto en la parte
trasera).

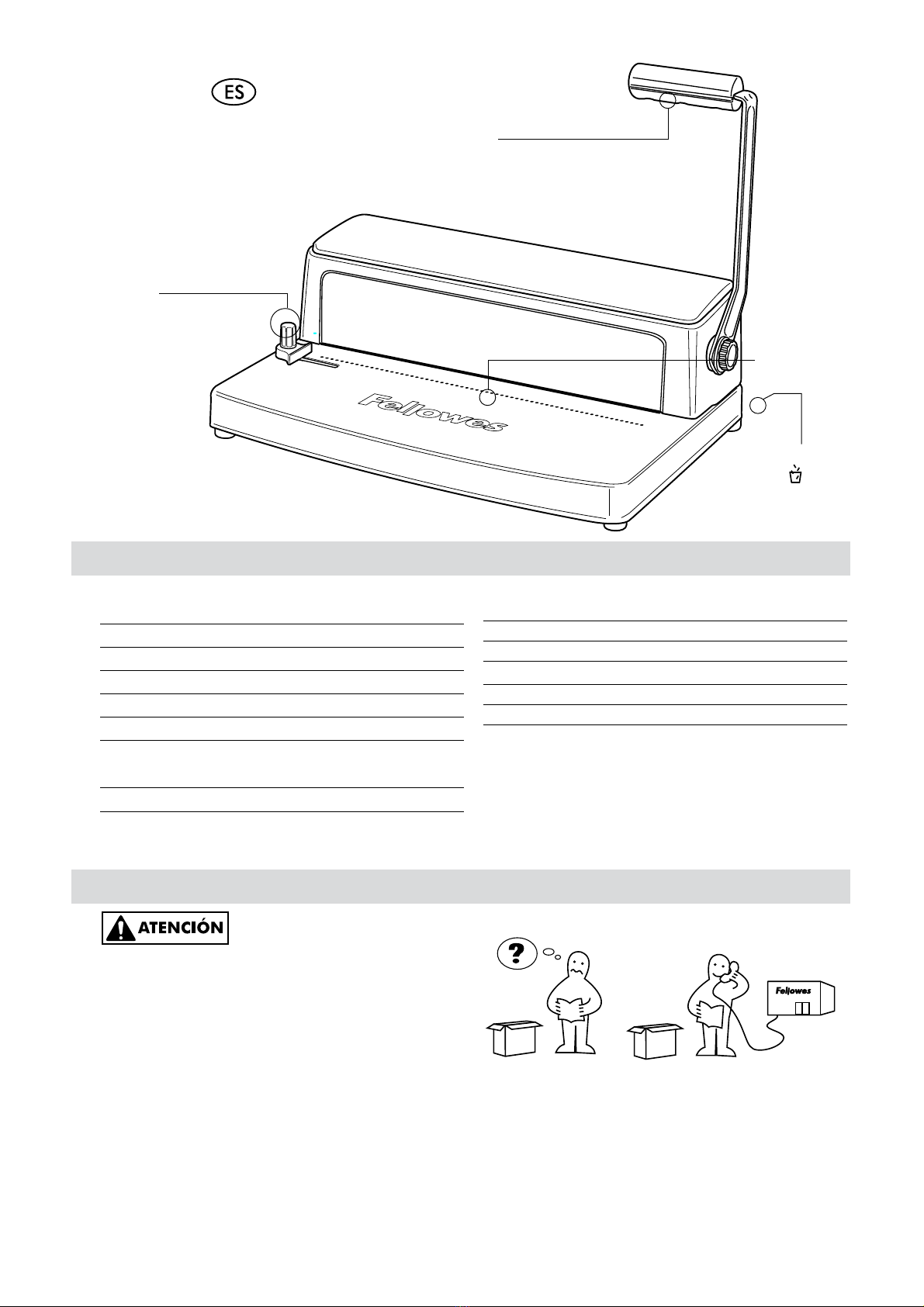

Bandeja del material
de desecho
Entrada para papel
Regulación del
margen lateral
Palanca

DIÁMETRO DEL ESPIRAL Y TAMAÑOS DE DOCUMENTO
4
Tamaños del diámetro del espiral metálico
Para seleccionar un espiral de un tamaño adecuado y encuadernar un documento, utilice la tarjeta de medidas que se encuentra en la bandeja de
almacenaje.
Tabla Orientativa de Medición
Guia de medidas
Document Measure
AJUSTES
ANTES DE EMPEZAR A PERFORAR
Seleccione el diámetro del espiral
adecuado para el documento.
Tabla Orientativa de Medición
Guia de medidas
Document Measure
1
Realice pruebas de perforación con
papel de borrador para comprobar
los ajustes del margen lateral.
Asegúrese de que la máquina se
encuentra sobre una superficie
estable.
Compruebe que la bandeja
del material de desecho está
vacía y bien colocada.
2
1
2

5

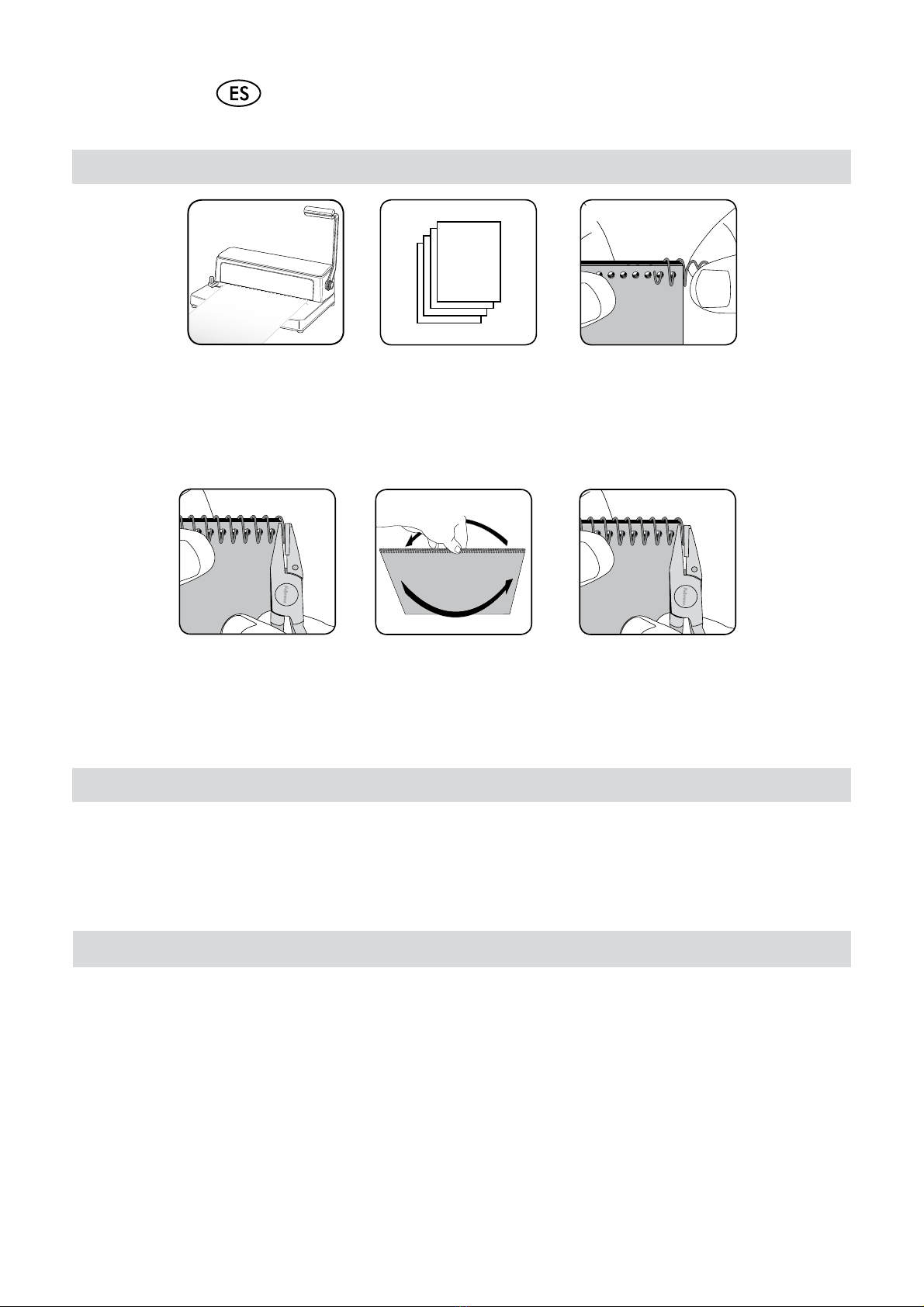

PROCESO DE ENCUADERNACIÓN DE UN DOCUMENTO
RECTIFICAR UN DOCUMENTO ENCUADERNADO
Es posible añadir o quitar hojas adicionales en cualquier momento quitando antes el espiral metálico que haya. Rectifique el documento en la
manera que sea necesario y, a continuación, vuelva a encuadernarlo tal y como se ha descrito.
Primero, perfore las tapas
delantera y trasera.
Alinee el documento. Introduz-
ca el espiral en los agujeros.
3
Utilice los alicates de corte para
cortar del espiral. Corte lo que
sobre.
4
Dé la vuelta al documento.
5
Corte el espiral que sobre.
6
Perfore las hojas en lotes pe-
queños para que la máquina
no sufra una sobrecarga.
2
MÁX 10
(80gr.)
VACIADO DE LOS FRAGMENTOS DE DESECHO
La bandeja del material de desecho se encuentra en la parte posterior de la máquina. Vacíe la bandeja regularmente.
ESPAÑOL
1

6
GARANTÍA DE COBERTURA INTERNACIONAL
Fellowes ofrece una garantía de 2 años que empieza a partir de la fecha
de compra del producto por parte del usuario, y que garantiza que todas
las piezas que conforman la máquina encuadernadora no tienen defectos
de materiales ni de elaboración. Si se detecta alguna pieza defectuosa
durante el período en vigor de la garantía, Fellowes, bajo su propio
criterio y a su cargo, se compromete únicamente a reparar o a sustituir
la pieza defectuosa por otra. Esta garantía no será válida en caso de
maltratar, manipular inadecuadamente o reparar de forma no autorizada
la máquina. Ninguna de las garantías implícitas, incluida la garantía de
aptitud e idoneidad, quedará limitada por la presente garantía en lo
que se refiere al tiempo de vigencia adecuado de la garantía establecido
anteriormente. Fellowes no será responsable en ningún caso de los daños
que se produzcan como consecuencia del uso de este producto. Esta
garantía ofrece al usuario derechos legales específicos. Es posible que le
amparen otros derechos legales que no se contemplan en esta garantía.
La duración, términos y condiciones que se establecen en esta garantía
son válidos en todo el mundo, excepto en aquellos casos en que se den
unas limitaciones, restricciones o condiciones diferentes y que estén deter-
minadas por la legislación local. Para obtener más información u obtener
los servicios que se suscriben en esta garantía, póngase en contacto con
Fellowes o con su distribuidor.
SOLUCIÓN DE PROBLEMAS
Problema
Los agujeros no han quedado
centrados
La máquina no perfora
Los agujeros no quedan paralelos
a los bordes
Agujeros partidos
Los bordes de los agujeros no
quedan bien
Causa
No se puede ajustar el margen lateral
Bloqueo
Hay fragmentos que han quedado bloquea-
dos debajo de los punzones
Las hojas no están alineadas correctamente
de acuerdo con el patrón establecido
Posible sobrecarga en la máquina
Solución
Ajuste el margen lateral hasta que el patrón de agujeros
sea el correcto
Compruebe que la bandeja del material de desecho esté
vacía. Compruebe el sistema de bloqueo de la entrada
para papel
Tome un cartón rígido y deslícelo hacia la entrada para
papel. Mueva los laterales del cartón para liberar cual-
quier fragmento atrancado hacia la bandeja del material
de desecho
Ajuste el margen lateral y realice pruebas de perforación
con papel de borrador hasta obtener el resultado deseado
Perfore las cubiertas de plástico que hay junto a las hojas
de papel. Reduzca el número de hojas que desea perforar

CAPACIDADES
INSTRUÇÕES DE SEGURANÇA IMPORTANTES
Ao furar;
- certifique-se sempre de que a máquina se encontra numa superfície estável
- faça furos de teste em folhas que tencione deitar fora e regule a máquina antes
de furar documentos finais
- remova agrafos e outros artigos de metal antes de furar
- nunca exceda o desempenho indicado a máquina
Mantenha a máquina afastado de fontes de calor e água.
Nunca tente abrir ou reparar o aparelho.
7
Leia-as antes de utilizar a máquina e guarde-as
para consulta futura.
PORTUGUÊS
Capacidade de Perfuração
Folhas de papel
80g 10 folhas
Capas transparentes
Até 450 microns 1 folha
Outras capas convencionais
Até 350g 1 folha
Capacidade de encadernamento
Tamanho máximo da espiral 50mm
Capacidade máx. de perfuração (80g) aprox. 450 folhas
Dados técnicos
Formatos do papel A4
Furos 59
Afastamento entre argolas 5.08mm
Regulação da margem lateral sim- rotativa
Peso líquido 4,7 kg
Dimensões (comprimento x profundidade x altura) 390 x 250 x 290 mm
Necessita de ajuda?
Permita que os nossos especialistas o ajudem a encontrar uma solução.
Apoio ao consumidor... www.fellowes.com
Telefone sempre para a Fellowes antes de contactar o local de aquisição
(Consulte a contracapa para obter detalhes de contacto).
Bandeja de
desperdícios
Entrada para papel
Alavanca de perfuração
Regulação del
margen lateral

DIÂMETRO DA ESPIRAL & FORMATOS DE DOCUMENTOS
8
Tamanhos do diâmetro da espiral metálica
Para selecionar o tamanho adequado da espiral metálica para um documento, utilize o cartão de medidas de documentos, guardado na bandeja de
armazenamento.
Tabla Orientativa de Medición
Guia de medidas
Document Measure
INSTALAÇÃO
ANTES DE UTILIZAR A MÁQUINA
Selecionar o diâmetro adequado
da espiral para se adequar ao
documento.
Tabla Orientativa de Medición
Guia de medidas
Document Measure
1
Faça furos de teste em folhas que
tencione deitar fora para verificar
a colocação da guia de margem.
Certifique-se de que a máquina
se encontra numa superfície
estável.
Verifique se a bandeja de
desperdícios está vazia e
correctamente encaixada.
21
2

9
PORTUGUÊS

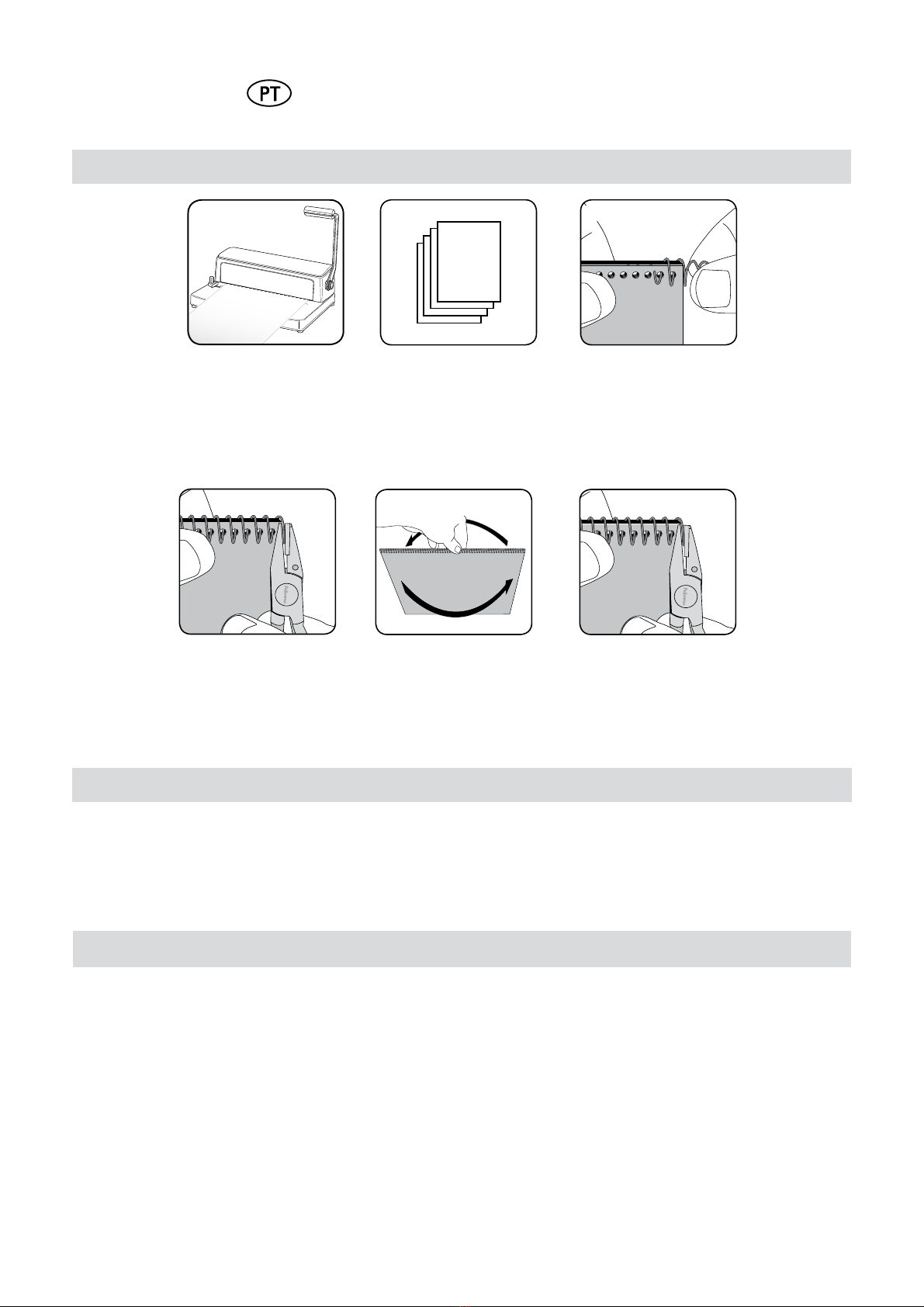

ENCADERNAR UM DOCUMENTO
CORRIGIR UM DOCUMENTO ENCADERNADO
Podem ser incluídas ou removidas folhas a qualquer altura, removendo primeiramente a espiral metálica usada. Corrija o documento conforme
necessário e, em seguida, volte a encadernar usando o processo já descrito.
Alinhe o documento. Introduza
a espiral nos furos.
3
Utilize o alicate para cortar a
extremidade da espiral metálica.
Corte o excedente da espiral.
4
Vire o documento ao contrário.
5
Corte a espiral que sobre.
6
Perfure as folhas em conjun-
tos pequenos de modo a não
sobrecarregar a encaderna-
dora.
2
MÁX 10
(80gr.)
REMOÇÃO DE DESPERDÍCIOS
A bandeja de desperdícios situa-se na parte posterior. Esvazie a bandeja regularmente.
Perfure a capa e a contracapa
em primeiro lugar.
1

10
GARANTIA MUNDIAL
A Fellowes garante que todos os componentes da máquina estão livres de
defeitos de material e de fabrico por 2 anos a partir da data de aquisição
pelo consumidor original. Se qualquer componente apresentar defeitos
durante o período de garantia, as suas únicas soluções disponíveis serão
a reparação ou a substituição, opção à escolha da Fellowes que assume
todos os custos, do componente defeituoso. Esta garantia não se aplica
em casos de má utilização, manuseamento inadequado ou reparação
não autorizada. Toda e qualquer garantia implícita, incluindo a comer-
cialização ou adequação para um fim específico, encontra-se limitada ao
período de garantia adequado acima estipulado.
Em situação alguma, a Fellowes não assume qualquer responsabilidade
por quaisquer danos consequentes imputáveis a este produto. Esta
garantia confere-lhe direitos legais específicos. É possível que disponha
de outros direitos legais que variem dos constantes nesta garantia. A
duração, termos e condições desta garantia são válidos a nível mundial,
exceto onde limitações, restrições ou condições diferentes sejam exigidas
pela legislação local. Para obter mais pormenores ou para obter serviços
cobertos por esta garantia, contacte a Fellows ou o seu distribuidor.
RESOLUÇÃO DE PROBLEMAS
Problema
Os furos não se encontram
centrados
A máquina não perfura
Os furos não se encontram em
paralelo em relação à margem.
Furos parciais
Rebordos dos furos danificados
Causa
A guia de margem não está colocada
Obstrução
Existem desperdícios por baixo do suporte.
As folhas não estão correctamente alinha-
das com o padrão de perfuração
Eventual sobrecarga da máquina
Solução
Ajuste a guia de margem até que padrão de perfuração
seja adequado
Verifique se a bandeja está vazia. Verifique se existem
obstrucções à entrada de papel
Faça deslizar papel de cartão rígido para dentro da entra-
da de papel. Mova o papel de cartão lateralmente para
remover quaisquer desperdícios para dentro da bandeja
de desperdícios
Ajuste a guia de margem e faça furos de teste em folhas
que tencione deitar fora até se encontrar na posição
correcta
Fure capas de plástico com folhas de papel. Reduza o
número de folhas a serem perfuradas

CAPABILITIES
IMPORTANT SAFETY INSTRUCTIONS
When punching;
- always ensure the machine is on a stable surface
- test punch scrap sheets and set the machine before punching final
documents
- remove staples and other metal articles prior to punching
- never exceed the machines quoted performance
Keep the machine away from heat and water sources.
Never attempt to open or otherwise repair the machine.
11
Punching Capacity
Recommended Paper sheets
80gsm 10 sheets
Transparent covers
Up to 450 micron 1 sheet
Other standard covers
Up to 500gsm 1 sheet
Binding Capacity
Max binding coil size 50mm
Max document (80gsm) approx. 450 sheets
Technical Data
Paper dimensions A4
Punching holes 59
Slot pitch 5.08mm
Adjustable edge guide yes- rotary
Net weight 4.7 kg
Dimensions (LxDxH) 390 x 250 x 290 mm
Please read before use and keep for future
reference.
ENGLISH
Need Help?
Let our experts help you with a solution.
Customer Service... www.fellowes.com
Always call Fellowes before contacting your place of purchase (see the
rear cover for contact details).
Waste tray
Paper entry
Punching handle
Adjustable
edge guide

COIL DIAMETER & DOCUMENT SIZES
12
Metal coil diameter sizes
To select the correct size metal coil for a document use the document measure card, stored in the storage tray.
Tabla Orientativa de Medición
Guia de medidas
Document Measure
SET UP
BEFORE YOU BIND
Select the correct coil diameter to
suit the document.
Tabla Orientativa de Medición
Guia de medidas
Document Measure
1
Test punch scrap sheets to check
edge guide setting.
Ensure the machine is on a
stable surface.
Check the waste tray is empty
and correctly fitted.
21
2

ENGLISH
13
BINDING A DOCUMENT
CORRECTING A BOUND DOCUMENT
Additional sheets may be included or removed at any time by first removing the old metal coil. Correct document as necessary, then rebind as
described.
Punch front and back covers
first.
Collate the document. Load the
coil on to the holes.
3
Use the binding pliers to cut the
end of the metal coil. Clip off the
excess coil.
4
Turn the document around.
5
Clip off the excess coil.
6
Punch sheets in small batches
so as not to overload the
machine or the user.
2
MÁX 10
(80gsm)
REMOVAL OF WASTE CLIPPINGS
The waste tray is located in the back of the machine. For best results empty the tray regularly.
1

14
WORLDWIDE WARRANTY
Fellowes warrants all parts of the binder to be free of defects in material
and workmanship for 2 years from the date of purchase by the original
consumer. If any part is found to be defective during warranty period,
your sole and exclusive remedy will be repair or replacement, at
Fellowes’ option and expense, of the defective part. This warranty does
not apply in cases of abuse, mishandling or unauthorised repair. Any im-
plied warranty, including that of merchantability or fitness for particular
purpose, is hereby limited in duration to the appropriate warranty period
set forth above. In no event shall Fellowes be liable for any consequential
damages attributable to this product. This warranty gives you specific le-
gal rights. You may have other legal rights that vary from this warranty.
The duration, terms and conditions of this warranty are valid worldwide,
except where different limitations, restrictions or conditions may be
required by local law. For more details or to obtain services under this
warranty, please contact Fellowes or your dealer.
TROUBLESHOOTING
Problem
Punched holes are not central
Machine will not punch
Punch holes are not parallel to
edge.
Partial holes
Damaged hole edges
Cause
Edge guide not set
Blockage
Debris are stuck below dies.
Sheets not correctly aligned to punch
pattern.
Possibly overloading the machine
Solution
Adjust edge guide until hole pattern is correct
Check waste tray is empty. Check for blockage to paper
entry
Take stiff cardboard and slide into the paper entry. Move
the cardboard sideways to release any stray clippings into
the waste tray
Adjust edge guide and test punch scrap sheets until correct
Punch plastic covers with paper sheets. Reduce number of
sheets being punched

notas / notes:
15

1789 Norwood Avenue, Itasca, Illinois 60143 t1-800-955-0959 twww.fellowes.com
Brands
© 2016 Fellowes, Inc. | Part #409575
CUSTOMER SERVICE & SUPPORT
www.fellowes.com
Europe Freephone: 00800-1810-1810
Benelux: [phone]
Deutschland: [phone]
France: [phone]
Italia: [phone]
Polska: [phone]
España/Portugal: [phone]
United Kingdom: [phone]
