Fender 810 User manual

DEUTSCH DEUTSCH
ITALIANO ITALIANO
FRANçAIS
ESPAÑOL ESPAÑOL
ENGLISH ENGLISH
FRANçAIS

2
ENGLISH - PAGE . . . . . . . 6
ESPAÑOL - PAGINA . . . . . 7
FRANÇAIS - PAGE . . . . . . 8
ITALIANO - PAGINE . . . . . 9
DEUTSCH - SEITEN . . . . . 10
. . . . . . 11

3
Important Safety Instructions
This symbol warns the user of dangerous voltage levels
that may be present during operation.
This symbol advises the user to read all accompanying
literature for safe operation of the unit.
∆Read, retain, and follow all instructions. Heed all warnings.

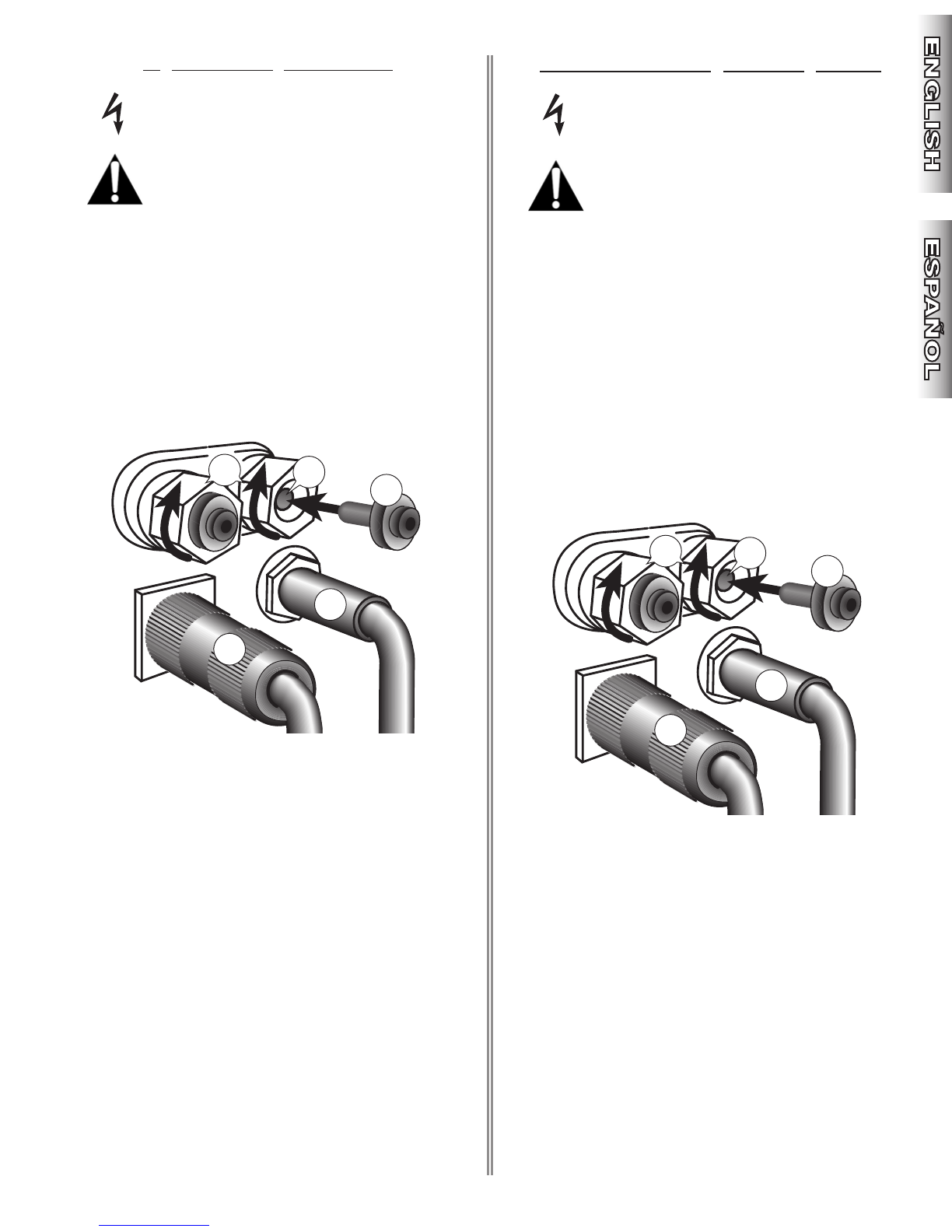

∆WARNING: Use the factory installed Binding Post Safety Plugs
& Washers (A) to prevent contact with hazardous voltages each
time your speakers are powered using a Phone Jack (B) or
Speakon®Connector (C) input:
1) Turn the Binding Post Nuts (D), fully clockwise
2) Insert both Safety Plugs & Washers (A), fully into Binding
Posts (E)
3) If a Safety Plug & Washer (A), becomes damaged or lost,
replace it immediately with a Fender®approved part
∆Fender®amplifiers and loudspeaker systems are capable of
producing very high sound pressure levels which may cause
temporary or permanent hearing damage. Use care when setting
and adjusting volume levels during use.
E
DA
B
C
Instrucciones de Seguridad Importantes
Este símbolo advierte al usuario que en el interior de la
carcasa hay niveles peligrosos de voltaje.
Este símbolo advierte al usuario que lea toda la
documentación adjunta para utilizar la unidad con
seguridad.
∆Lea las atentamente instrucciones y sígalas al pie de la letra.
Tenga en cuenta todas las instrucciones.
∆ADVERTENCIA: Para evitar el contacto con voltajes peligrosos,
utilice los conectores con arandelas de seguridad (A) en los
bornes de conexión instalados en fábrica siempre que utilice una
entrada de teléfono (B) o un conector Speakon®(C) para la
alimentación de los altavoces:
1) Gire las tuercas de los bornes (D) completamente en el
sentido de las agujas del reloj
2) Inserte completamente ambos conectores con arandelas de
seguridad (A) en los bornes (E)
3) Si algún conector con arandela de seguridad (A) resulta
dañado o se pierde, sustitúyalo inmediatamente por otro
original Fender®
∆Los amplificadores y altavoces Fender®pueden producir niveles
de presión acústica muy elevados, que pueden provocar daños
temporales o permanenetes en el oído. Utilice la precaución al
ajustar el volumen nivela.
E
DA
B
C

4
Importanti Istruzioni per la Sicurezza
Questo simbolo indica che si avvisa l'utente della
presenza di livelli di tensione pericolosi all'interno della
struttura.
Questo simbolo indica che si consiglia all'utente di
leggere tutta la documentazione allegata ai fini del
funzionamento sicuro dell'unità.
∆Leggere, conservare e seguire le istruzioni. Osservare le
avvertenze.
∆ATTENZIONE: Utilizzare spine e rondelle di sicurezza (A) dei
serrafili installati dal produttore per evitare il contatto con tensioni
pericolose ogni volta che gli speaker vengono alimentati
utilizzando un ingresso jack telefonico (B) o connettore
Speakon®(C):
1) Ruotare i dadi dei serrafili (D) completamente in senso orario
2) Inserire spine e rondelle di sicurezza (A) completamente nei
serrafili (E)
3) Se spina e rondella di sicurezza (A) si danneggiano o si
perdono, sostituirle subito con parti approvate da Fender®
∆I sistemi di amplificazione e gli altiparlanti Fender® sono in grado
di produrre livelli di pressione acustica molto alti che possono
provocare danni temporanei o permanenti all'udito. Prestare
attenzione all'impostazione e regolazione dei livelli di volume
durante l'uso.
E
DA
B
C
Consignes de Sécurité Importantes
Ce symbole avertit l'utilisateur de la présence de niveaux
de tension à risque dans l'appareil.
Ce symbole conseille à l'utilisateur de lire toute la
documentation jointe au produit pour garantir une
sécurité de fonctionnement.
∆Veuillez lire attentivement toutes les instructions et vous y
conformer. Respectez scrupuleusement tous les avertissements.
∆AVERTISSEMENT : Veuillez utiliser les bornes de raccordement
de rondelles et fiches de sécurité (A) d'usine afin d'éviter tout
risque d'électrocution lors de la mise sous tension de vos haut-
parleurs avec des prises Jack de casque (B) ou des
connecteurs Speakon®:
1) Tournez l'écrou de borne de raccordement (D) jusqu'en
butée dans le sens des aiguilles d'une montre
2) Insérez complètement les rondelles et fiches de sécurité (A)
dans les bornes de raccordement (E)
3) Si une fiche de sécurité (A) est endommagée ou perdue,
remplacez-la immédiatement par une pièce Fender®certifiée
∆Les niveaux sonores élévés émis par les systèmes d'emplificateur
et haut-parleurs Fender®peuvent entraîner des lésions auditives
durables. Faites attention lorsque vous réglez ou ajustez le
volume lors de l'utilisation des appareils.
E
DA
B
C

5

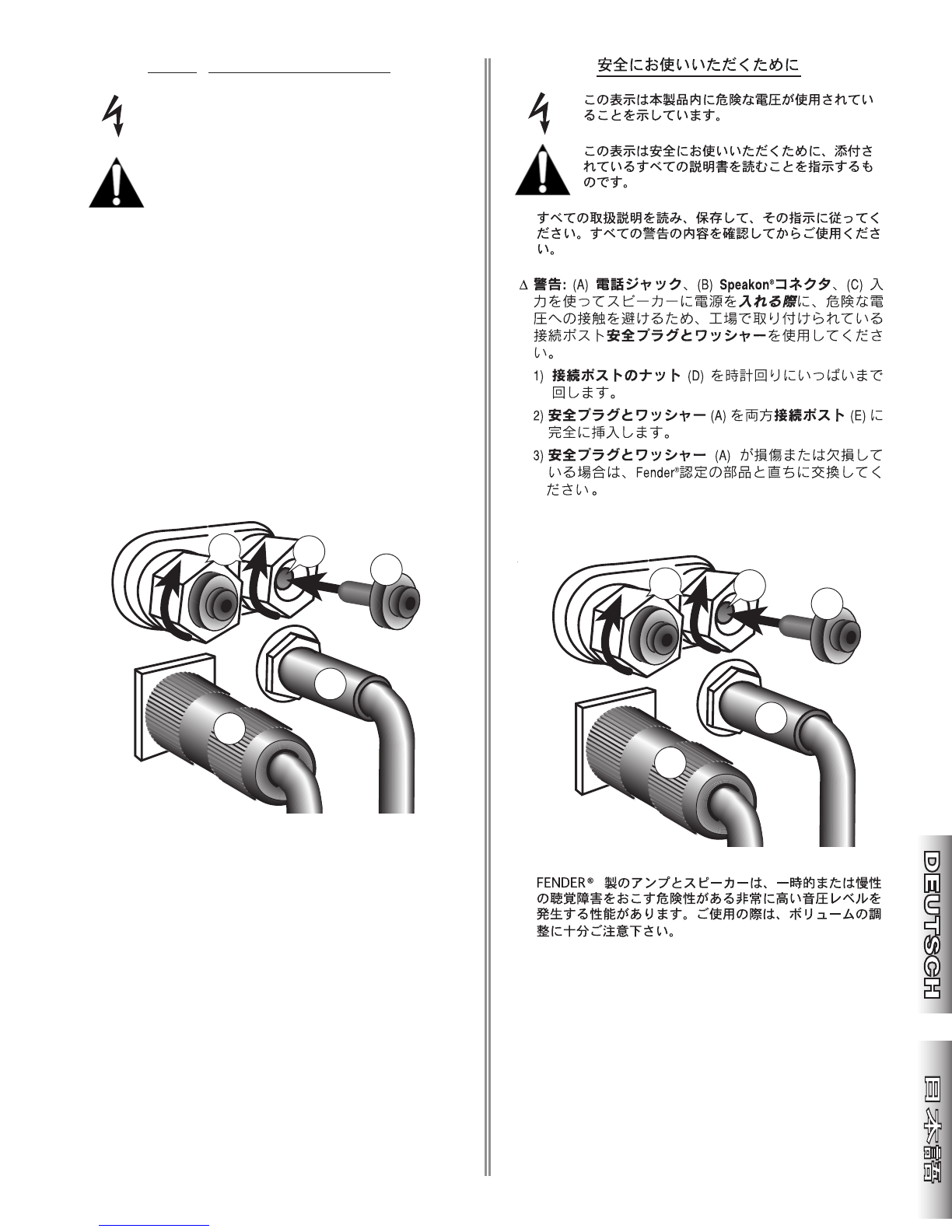

Wichtige Sicherheitshinweise
Dieses Symbol warnt den Benutzer vor gefährlichen
Spannungen innerhalb des Gehäuses.
Dieses Symbol bedeutet für den Benutzer, dass er für
einen sicheren Betrieb des Geräts die gesamte
begleitende Dokumentation lesen muss.
∆Befolgen Sie sämtliche Sicherheitshinweise und bewahren Sie sie
auf. Beachten Sie alle Warnungen.
∆WARNUNG: Verwenden Sie die vom Werk eingebauten
Anschlussklemmen-Sicherheitsstecker mit Unterlegscheiben
(A), um Kontakt mit gefährlichen Spannungen zu vermeiden,
wenn Sie Ihre Lautsprecher über Klinkenstecker- (B) oder
Speakon®- (C)-Verbindungen mit Spannung versorgen.
1) Ziehen Sie die Anschlussklemmen-Muttern (D) im
Uhrzeigersinn fest
2) Stecken Sie die Sicherheitsstecker mit Unterlegscheiben
(A) vollständig in die Anschlussklemmbuchsen (E).
3) Wenn ein Sicherheitsstecker mit Unterlegscheibe (A)
beschädigt wird oder verloren geht, ersetzen Sie ihn
unverzüglich durch ein von Fender®autorisiertes Bauteil.
∆Fender®-Verstärker und Lautsprecher können sehr hohe
Lautstärkepegel erzeugen, die vorübergehende oder dauerhafte
Gehörschäden verursachen können. Gehen Sie beim Einstellen
bzw. Regulieren der Lautstärke vorsichtig vor.
E
DA
B
C
∆
E
DA
B
C
∆
∆

wwwwww .. ffeennddeerr..ccoomm ✧ wwwwww ..mmrrggeeaarrhheeaadd..nneett
6
FF
FFee eenn nndd ddee eerr rr®88 8811 1100 00 PP PPrr rroo oo™™ ™™ LL LLoo oouu uudd ddss sspp ppee eeaa aakk kkee eerr rr EE EEnn nncc ccll lloo ooss ssuu uurr rree ee
Your new 810 Pro™ Bass Loudspeaker Enclosure is
constructed from 3/4" (1.9 cm) 7-ply Birch/Maple
Plywood and is capable of handling 600 Watts of con-
tinuous power. The 810 Pro™ features eight 10"
(25.4 cm) speakers with 44 oz (1.25 kg) magnets and is
designed for use with a Fender®Bassman®1200,
Bassman®300, Bassman®400 Head or other profes-
sional quality bass amplifier. Please read these instruc-
tions and the instructions that came with your amplifier
before making connections. Follow all equipment cau-
tion and safety labeling.
SPEAKER CONNECTIONS
Use 16 gauge (or heavier) speaker cable with one of the
three types of input connections on your 810 Pro™:
A) Phone jacks with a standard 1/4" plug
B) Binding posts with dual “banana” plug or
stripped wires
C) Speakon®connector with Speakon®plug

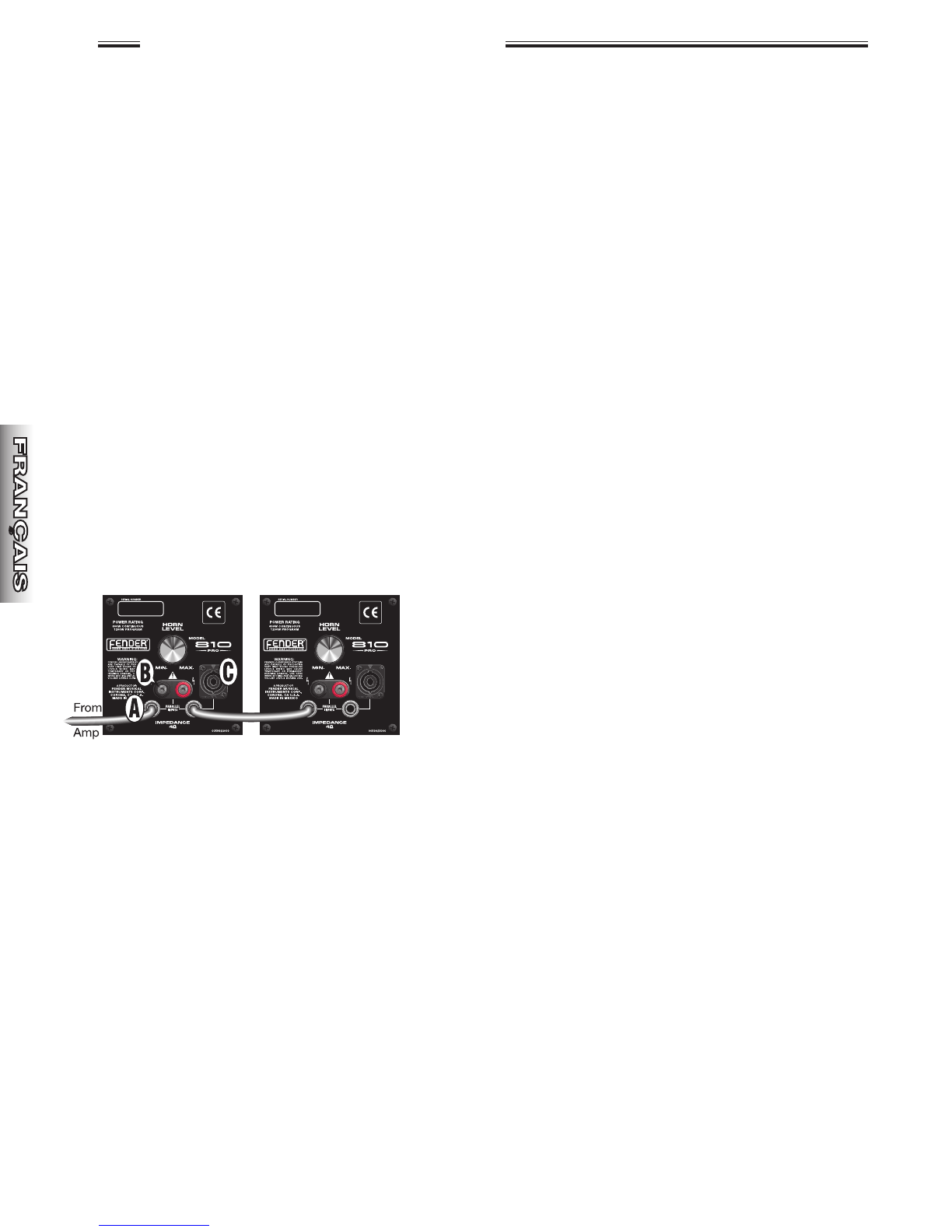

Multiple 810 Pro™ cabinets can be linked as illustrated,
when additional output is needed. Note: Follow the
speaker impedance load guidelines set by the manufac-
turer of your amplifier to avoid damage to your equip-
ment.
HORN TWEETER
The horn tweeter is protected from power-overload
damage by an incandescent lamp. If the horn tweeter
stops responding, replace the lamp as you would a
blown fuse. The lamp and a spare (reorder P/N
051857) are located on the circuit board on the inside
of the input jack panel.
Lamp Replacement:
1) Remove the 4 screws from the input jack
panel corners.
2) Pull the panel out, then up.
3) Use a small flathead screwdriver to remove the
blown lamp which is visible through a cutout
in the circuit board.
4) Remove the spare lamp stowed on the side of
the circuit board and install it where the blown
lamp was located.
5) Install the input jack plate in the reverse order
of removal.
SPECIFICATIONS
PART NUMBER: 2217200000
DRIVERS: Eight 10" (25.4 cm) Fender®
Special Design Cast Frame
Woofers
2" (5.1 cm) Voice Coil, 44 oz
(1.25 kg) Magnet
One Horn Tweeter
1" (2.5 cm) Voice Coil, 8 oz
(0.23 kg) Magnet
CABINET: 3/4" (1.9 cm) 7-ply
Birch/Maple Plywood
SENSITIVITY: 94 dB, 1 Watt - 1 Meter
POWER HANDLING: 600 Watts, Continuous
1200 Watts, Program
IMPEDANCE:4Ω
CONNECTIONS: Dual, Parallel Wired, 1/4”
High Current Input Jacks,
Binding Posts and
Speakon®Connector
ENCLOSURE VOLUME: VB= 7.9 ft3 (224 l)
DIMENSIONS:
Height: 48 in (121.9 cm)
Width: 26 in (66.0 cm)
Depth: 17 in (43.2 cm)
WEIGHT: 157 lb (71.4 kg)
Product specifications are subject to change without notice.
A PRODUCT OF:
FENDER MUSICAL INSTRUMENTS CORP.
CORONA, CA USA
Fender
®
is a registered trademark of FMIC,
Speakon
®
is a registered trademark of Neutrik.
Copyright © 2002 FMIC

wwwwww .. ffeennddeerr..ccoomm ✧ wwwwww ..mmrrggeeaarrhheeaadd..nneett
7
CC
CCaa aajj jjaa aa aa aacc ccúú úúss sstt ttii iicc ccaa aa 88 8811 1100 00 PP PPrr rroo oo™™ ™™ dd ddee ee FF FFee eenn nndd ddee eerr rr®
Las nuevas cajas acústicas para bajos 810 Pro™ están con-
trachapadas con 7 capas de abedul/arce de 3/4 de pulgada
(1,9 cm) y son capaces de soportar una potencia continua de
600 vatios. Las cajas acústicas 810 Pro™ incluyen ocho
altavoces de 10 pulgadas (25,4 cm) con electroimanes de 44
onzas (1,25 kg) y están diseñadas para su utilización con los
amplificadores de Fender®Bassman®1200, Bassman®300,
Bassman®400 Head
u otros amplificadores para bajos de calidad profesional. Lea
estas instrucciones y las instrucciones incluidas en el amplifi-
cador antes de realizar ninguna conexión. Preste atención a
las indicaciones de seguridad y precaución indicadas en el
equipo.
CONEXIONES DE LOS ALTAVOCES
Utilice un cable de altavoz de calibre 16 (o superior) con uno
de los tres tipos de conexiones de entrada en la caja acústica
810 Pro™:
A) Conectores con una clavija estándar de 1/4 de pulgada
B) Bornes con clavijas tipo « banana » duales o cables pela-
dos
C) Conector Speakon®con clavija Speakon®
Es posible conectar varias cajas acústicas 810 Pro™ como
muestra la ilustración cuando es necesaria una salida adi-
cional. Nota: Siga las indicaciones de carga de
impedancia del altavoz establecidas por el fabricante del
amplificador para evitar que el equipo resulte dañado.
ALTAVOZ DE AGUDOS HORN
El altavoz de agudos horn está protegido de los posibles
daños causados por sobrecargas de corriente mediante una
lámpara incandescente. Si el altavoz de agudos horn deja de
funcionar, sustituya la lámpara de la misma forma que un
fusible fundido. En el panel de circuitos situado en el interior
del panel de conectores de entrada se encuentra la lámpara
junto a otra de repuesto (referencia para pedido N/R
051857).
Sustitución de la lámpara:
1) Retire los cuatro tornillos situados en las esquinas del
panel de conectores de entrada.
2) Tire del panel primero hacia fuera y, a continuación, hacia
arriba.
3) Utilice un destornillador pequeño de punta plana para
extraer la lámpara fundida que puede verse a través del
panel de circuitos.
4) Retire la lámpara de repuesto que se encuentra en un lado
del panel de circuitos e instálela en el lugar donde se
encontraba la lámpara fundida.
5) Instale de nuevo la placa de conectores de entrada en el
orden inverso a como la retiró.
ESPECIFICACIONES
NÚMERO DE PIEZA: 2217200000
EXCITADORES: Ocho woofers revestidos de acero colado
de 10 pulgadas (25,4 cm) y diseño espe-
cial de Fender
®
Bobina móvil de 2 pulgadas (5,1 cm),
electroimán de 44 onzas (1,25 kg)
Un altavoz de agudos horn
Bobina móvil de 1 pulgada (2,5 cm),
electroimán de 8 onzas (0,23 kg)
CAJA ACÚSTICA: Contrachapado de 7 capas de abedul/arce
de 3/4 de pulgada (1,9 cm)
SENSIBILIDAD: 94 dB, 1 contador de 1 vatio
POTENCIA: 600 vatios, continua
1200 vatios, programa
IMPEDANCIA:4Ω
CONEXIONES: Conectores dobles de 1/4 de pulgada y
conexión en paralelo, bornes y conector
Speakon
®
VOLUMEN: V B = 224 l (7,9 pies
3
)
DIMENSIONES:
Alto: 121,9 cm (48 pulgadas)
Ancho: 66,0 cm (26 pulgadas)
Fondo: 43,2 cm (17 pulgadas)
PESO: 71,4 kg (157 libras)
Las especificaciones del producto están sujetas a cambios sin
previo aviso.
ES UN PRODUCTO DE:
FENDER MUSICAL INSTRUMENTS CORP.
CORONA, CA EE.UU.
Fender
®
es una marca comercial registrada de FMIC,
Speakon
®
es una marca comercial registrada de Neutrik.
Copyright © 2002 FMIC

wwwwww .. ffeennddeerr..ccoomm ✧ wwwwww ..mmrrggeeaarrhheeaadd..nneett
8
EE
EEnn nncc ccee eeii iinn nntt ttee eess ss FF FFee eenn nndd ddee eerr rr®88 8811 1100 00 PP PPrr rroo oo™™ ™™
Votre nouvelle enceinte basse 810 Pro™ est fabriquée
à partir de contreplaqué en bouleau/érable sept épaisseurs
de 1,9 cm (3/4") et supporte une puissance continue de 600
W. Équipée de huit haut-parleurs haut-parleurs de 25,4 cm
(10") avec des aimants de 1,25 kg (44 onces), l’enceinte 810
Pro™ est conçue pour être utilisée avec un préamplificateur
Bassman®1200, Bassman®300, Bassman®400 de Fender®
ou tout autre amplificateur pour basse de qualité profession-
nelle. Avant d’effectuer les branchements, veuillez lire ces
instructions ainsi que les instructions qui accompagnent votre
amplificateur. Respectez toutes les étiquettes d’avertissement
et de sécurité de l’équipement.
BRANCHEMENT DES HAUT-PARLEURS
Utilisez un câble de haut-parleur de calibre 16 (ou supérieur)
avec un des trois types de connexions d’entrée pour votre
810 Pro™ :
A) Prises jack de casque avec une fiche standard de 0,635
(1/4")
B) Bornes de raccordement avec double fiche « banane »
ou des fils dénudés
C) Connecteur Speakon®avec fiche Speakon®
Les châssis 810 Pro™ multiples peuvent être raccordés
comme dans l’illustration, si vous avez besoin d’une sor-
tie supplémentaire. Remarque : Pour éviter d’endom-
mager votre équipement, suivez les consignes relatives à
la charge d’impédance du haut-parleur fournies par le fab-
ricant de votre amplificateur.
HAUT-PARLEUR D’AIGUS
Le haut-parleur d’aigus est protégé contre les surcharges de
courant par une lampe à incandescence. Si le haut-parleur
d’aigus ne répond plus, remplacez la lampe comme vous le
feriez pour un fusible qui aurait sauté.
La lampe et une rechange (n° d’article P/N 051857) se trou-
vent sur la carte de circuit à l’intérieur du panneau des pris-
es jack d’entrée.
Remplacement de la lampe :
1) Retirez les 4 vis situées sur les coins du panneau des
prises jack d’entrée.
2) Extrayez le panneau, puis soulevez-le.
3) Utilisez un petit tournevis à tête plate pour retirer la lampe
défectueuse qui est visible à travers la découpe réalisée
dans la carte de circuit.
4) Retirez la lampe de rechange située sur le côté de la
carte de circuit et installez-la à la place de la lampe
d’origine.
5) Replacez la plaque de la prise jack d’entrée en procédant
en sens inverse du démontage.
SPÉCIFICATIONS
NUMÉRO DE PIÈCE : 2217200000
PILOTES : Huit boumeurs Special Design Cast
Frame de 25,4 cm (10") de Fender
®
Une bobine mobile de 5,1 cm (2"),
un aimant de 1,25 kg (44 onces)
Un haut-parleur d’aigus
Une bobine mobile de 2,5 cm (1"),
un aimant de 0,23 kg (8 onces)
CHÂSSIS : Contreplaqué en bouleau/érable sept
épaisseurs de 1,9 cm (3/4")
SENSIBILITÉ : 94 dB, 1 W – 1 m
PUISSANCE
ADMISSIBLE : 600 W, continue
1200 W, programme
IMPÉDANCE :4Ω
CONNEXIONS : Duales, Raccords parallèles, prises
jack de 0,635 cm (1/4"), bornes
de raccordement et connecteurs
Speakon
®
VOLUME D’ENCEINTE : V B = 224 l
DIMENSIONS :
Hauteur : 121,9 cm (48 pouces)
Largeur : 66 cm (26 pouces)
Profondeur : 43,2 cm (17 pouces)
POIDS : 71,4 kg (157 livres)
Les spécifications du produit sont susceptibles de changer
sans préavis.
UN PRODUIT DE :
FENDER MUSICAL INSTRUMENTS CORP.
CORONA, CA USA
Fender
®
est une marque déposée de FMIC,
Speakon
®
est une marque déposée de Neutrik.
Copyright ©2002 by FMIC

wwwwww .. ffeennddeerr..ccoomm ✧ wwwwww ..mmrrggeeaarrhheeaadd..nneett
9
CC
CCaa aass ssss ssaa aa aa aacc ccuu uuss sstt ttii iicc ccaa aa FF FFee eenn nndd ddee eerr rr®88 8811 1100 00 PP PPrr rroo oo™™ ™™
La nuova cassa acustica per bassi 810 Pro™ è costruita con
compensato a sette strati in betulla e acero da 1,9 cm (3/4 di
pollice) ed è capace di gestire 600 Watt di potenza continua.
La 810 Pro™ connette otto speaker da 10 pollici con magneti
da 1,25 kg (44 once) ed è progettata
per l’uso con amplificatore per basso Fender®
Bassman®1200, Bassman®300, Bassman®400 Head
o altro amplificatore di qualità professionale. Leggere queste
istruzioni e le istruzioni fornite con l’amplificatore prima di
effettuare le connessioni. Seguire tutte le indicazioni di
avvertenza e per la sicurezza riportate sull’apparecchiatura.
CONNESSIONI SPEAKER
Utilizzare un cavo speaker da 16 o più grande con uno dei tre
tipi di connessioni di ingresso sulla 810 Pro™:
A) Jack telefonici con spinotto standard B da 1/4 di
pollice
B) Morsetti con banana plug doppia o fili spellati
C) Connettore Speakon®con spinotto Speakon®
È possibile collegare più casse 810 Pro™ come illustrato se
occorre una maggiore potenza di uscita. Nota: seguire le indi-
cazioni di carico di impedenza speaker fornite dal produttore
dell’amplificatore per evitare danni all’apparecchiatura.
HORN TWEETER
Lo horn tweeter è protetto da danni dovuti a sovraccarico di
alimentazione da una lampada incandescente. Se lo horn
tweeter cessa di funzionare, sostituire la lampada come si
farebbe con un fusibile fulminato. La lampada e un ricambio
(riordinare N/P 051857) si trovano sulla scheda di circuito
all’interno del pannello dei jack di ingresso.
Sostituzione della lampada:
1) Rimuovere le quattro viti dagli angoli del pannello
dei jack di ingresso.
2) Tirare il pannello verso l’esterno, quindi verso l’alto.
3) Utilizzare un piccolo cacciavite piatto per rimuovere
la lampada fulminata che è visibile attraverso un foro
nella scheda di circuito.
4) Rimuovere la lampada di ricambio al lato della sche-
da di circuito e installarla al posto della lampada ful-
minata.
5) Installare la piastra dei jack di ingresso ripetendo la
procedura ma nell’ordine inverso.
SPECIFICHE
NUMERO DI PARTE: 2217200000
DRIVER: Otto woofer Fender
®
Special
Design Cast Frame da 25,4 cm
(10 pollici)
Voice Coil da 5,1 cm (2 pollici),
magnete da 1,25 kg
(44 once)
Uno horn tweeter
Voice Coil da 2,5 cm (1 pollice),
magnete da 0,23 kg
(8 once)
CASSA: compensato a sette strati in
betulla e acero da 1,9 cm
(3/4 pollice)
SENSIBILITÀ: 94 dB, 1 Watt – 1 Metro
GESTIONE
ALIMENTAZIONE: 600 Watt, continua
1200 Watt, programm.
IMPEDENZA:4Ω
CONNESSIONI: doppia, connessa in parallelo,
jack di ingresso alta corrente da
1/4 di pollice, morsetti
e connettore Speakon
®
VOLUME CASSA: V B = 7,9 piedi
3
(224 l)
DIMENSIONI:
Altezza: 121,9 cm (48 pollici)
Larghezza: 66,0 cm (26 pollici)
Profondità: 43,2 cm (17 pollici)
PESO: 71,4 kg (157 libbre)
Le specifiche dei prodotti sono soggette a modifica senza
preavviso.
UN PRODOTTO:
FENDER MUSICAL INSTRUMENTS CORP.
CORONA, CA USA
Fender
®
è un marchio registrato della FMIC,
Speakon
®
è un marchio registrato della Neutrik.
Copyright © 2002 FMIC

wwwwww .. ffeennddeerr..ccoomm ✧ wwwwww ..mmrrggeeaarrhheeaadd..nneett
10
FF
FFee eenn nndd ddee eerr rr®88 8811 1100 00 PP PPrr rroo oo™™ ™™ LL LLaa aauu uutt ttss sspp pprr rree eecc cchh hhee eerr rr-- --BB BBoo ooxx xx
Ihre neue 810 Pro™ Bass-Box besteht aus 1,9 cm starkem
Sperrholz (7 Lagen Birke/Ahorn) und ist für eine Dauerleistung
von 600 Watt ausgelegt. Die 810 Pro™ verfügt über acht 10"-
Lautsprecher (25,4 cm) mit 1,25 kg-Magneten und wurde
speziell für den Einsatz mit einem Fender®Bassman®1200,
Bassman®300, Bassman®400-Topteil oder einem anderen
Profi-Bassverstärker entwickelt. Lesen Sie diese Anweisun-
gen sowie die mit Ihrem Verstärker gelieferten Anweisungen,
bevor Sie ihn anschließen. Befolgen Sie alle Vorsichtshinweise
zu Gerät und Sicherheit.
LAUTSPRECHERANSCHLÜSSE
Verwenden Sie für alle 3 Anschlusstypen Ihres 810 Pro™ min-
destens 16-Gauge-Lautsprecherkabel (1,3 mm oder dicker):
A) Klinkenbuchse mit einem Standard-6,3-mm-
Klinkenstecker
B Anschlussklemmen für Doppel-„Bananen“-Stecker
oder abisolierte Drähte
C) Speakon®-Anschluss mit Speakon®-Stecker
Mehrere 810 Pro™-Boxen können wie abgebildet hintereinan-
der geschaltet werden, wenn zusätzliche Ausgangsleistung
erforderlich ist. Hinweis: Halten Sie sich bei der Laut-
sprecherimpedanz an die Angaben des Verstärkerherstellers,
um Schäden an Ihrem Equipment zu vermeiden.
HOCHTÖNER
Der Hochtöner wird durch eine Glühlampe vor Span-
nungsüberlastung geschützt. Wenn der Hochtöner nicht
mehr reagiert, wechseln Sie die Lampe wie eine durch-
gebrannte Sicherung aus. Die Lampe und eine Ersatzlampe
(Art.-Nr. 051857) befinden sich auf der Schaltplatine hinter
der Blende der Eingangsbuchse.
Auswechseln der Lampe:
1) Entfernen Sie die 4 Schrauben in den Ecken der
Blende der Eingangsbuchse.
2) Ziehen Sie die Blende heraus und dann nach oben.
3) Verwenden Sie einen kleinen Schlitzschrau-
benzieher, um die defekte Lampe, die durch einen
Ausschnitt in der Schaltplatine sichtbar ist,
auszuwechseln.
4) Nehmen Sie die Ersatzlampe von der Seite der
Schaltplatine und setzen Sie sie an der Stelle ein,
wo sich die defekte Lampe befand.
5) Bauen Sie die Eingangsbuchsenblende in der
umgekehrten Reihenfolge wieder ein.
TECHNISCHE DATEN
ARTIKELNUMMER: 2217200000
LAUTSPRECHER: Acht 10"-(25,4 cm)-Fender
®
Special Design Cast Frame
Woofer
2"-Schwingspule (5,1 cm),
1,25 kg Magnet
Ein Hochtöner
1"-Schwingspule (2,5 cm),
230 g-Magnet
GEHÄUSE: 1,9 cm starkes Sperrholz
(7-lagig Birke/Ahorn)
EMPFINDLICHKEIT: 94 dB, 1 Watt – 1 Meter
LEISTUNGSAUFNAHME: 600 Watt, Dauerleistung
1200 Watt, Programm
IMPEDANZ:4Ω
ANSCHLÜSSE: Doppelte, parallelgeschaltete
6,3 mm-High Current Input-
Buchsen, Anschlussklemmen
und Speakon
®
-Anschluss
GEHÄUSEVOLUMEN: V B = 224 l (7,9 Fuß
3
)
ABMESSUNGEN:
Höhe: 121,9 cm (48 Zoll)
Breite: 66,0 cm (26 Zoll)
Tiefe: 43,2 cm (17 Zoll)
GEWICHT: 71,4 kg (157 lb)
Die technischen Daten des Produkts können jederzeit ohne
vorherige Ankündigung geändert werden.
A PRODUCT OF:
FENDER MUSICAL INSTRUMENTS CORP.
CORONA, CA USA
Fender
®
ist eine eingetragene Marke von FMIC,
Speakon
®
ist eine eingetragene Marke von Neutrik.
Copyright © 2002 FMIC

wwwwww .. ffeennddeerr..ccoomm ✧ wwwwww ..mmrrggeeaarrhheeaadd..nneett
11
FF
FFee eenn nndd ddee eerr rr®88 8811 1100 00 PP PPrr rroo oo™™ ™™
(

P/N 059925 REV B
