Ferroli SUN M 50 User manual

SUN M 50 - M 70
cod. 35447687 - Rev. 00 - 12/2012

IT - ISTRUZIONI PER L’USO L'INSTALLAZIONE E LA MANUTENZIONE
EN - OPERATING, INSTALLATION AND MAINTENANCE INSTRUCTIONS
FR - MODE D’EMPLOI, INSTALLATION ET ENTRETIEN
ES - INSTRUCCIONES DE USO, INSTALACIÓN Y MANTENIMIENTO
BG - ИНСТРУКЦИИ ЗА УПОТРЕБА, ИНСТАЛИРАНЕ И ТЕХНИЧЕСКО ОБСЛУЖВАНЕ
EL - ΟΔΗΓΊΕΣ ΧΡΉΣΗΣ, ΕΓΚΑΤΆΣΤΑΣΗΣ ΚΑΙ ΣΥΝΤΉΡΗΣΗΣ
HR - UPUTE ZA UPORABU, POSTAVLJANJE I ODRŽAVANJE
RU - РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ, МОНТАЖУ И ТЕХОБСЛУЖИВАНИЮ

2
SUN M50 - M70
Cod. 35447687 - Rev. 00 - 12/2012 IT
B
Dichiarazione di conformità
Il costruttore: FERROLI S.p.A.
Indirizzo: Via Ritonda 78/a 37047 San Bonifacio VR
dichiara che questo apparecchio è conforme alle seguenti direttive CEE:
•Direttiva Apparecchi a Gas !!"#$%
•D
irettiva Bassa Tensione !!&#"'
•Direttiva Compatibilità Elettromagnetica !!%#$!(
Presidente e Legale rappresentante
Cav. del Lavoro
Dante Ferroli
BQuesto simbolo indica “Attenzione” ed è posto in corrispondenza di tutte le avvertenze
relative alla sicurezza. Attenersi scrupolosamente a tali prescrizioni per evitare pericolo
e danni a persone, animali e cose.
AQuesto simbolo richiama l’attenzione su una nota o un’avvertenza importante
•Leggere attentamente le avvertenze contenute in
questo libretto di istruzioni in quanto forniscono im-
portanti indicazioni riguardanti la sicurezza di instal-
lazione, l’uso e la manutenzione.
•Illibretto di istruzioni costituisce parte integrante ed
essenziale del prodotto e deve essere conservato
dall’utilizzatore con cura per ogni ulteriore consulta-
zione.
•Sel’apparecchio dovesse essere venduto o trasferi-
to ad un altro proprietario o se si dovesse traslocare,
assicurarsi sempre che il libretto accompagni la cal-
daia in modo che possa essere consultato dal nuovo
proprietario e/o dall’installatore.
•L’installazione e la manutenzione devono essere ef-
fettuate in ottemperanza alle norme vigenti, secondo
le istruzioni del costruttore e devono essere eseguite
da personale professionalmente qualificato.
•Un’errata installazione o una cattiva manutenzione
possono causare danni a persone, animali o cose. È
esclusa qualsiasi responsabilità del costruttore per i
danni causati da errori nell’installazione e nell’uso e
comunque per inosservanza delle istruzioni date dal
costruttore stesso.
•Prima di effettuare qualsiasi operazione di pulizia o
di manutenzione, disinserire l’apparecchio dalla rete
di alimentazione agendo sull’interruttore dell’impian-
to e/o attraverso gli appositi organi di intercettazio-
ne.
•Incaso di guasto e/o cattivo funzionamento dell’ap-
parecchio, disattivarlo, astenendosi da qualsiasi ten-
tativo di riparazione o di intervento diretto. Rivolgersi
esclusivamente a personale professionalmente qua-
lificato. L’eventuale riparazione-sostituzione dei pro-
dotti dovrà essere effettuata solamente da
personale professionalmente qualificato utilizzando
esclusivamente ricambi originali. Il mancato rispetto
di quanto sopra può compromettere la sicurezza
dell’apparecchio.
•Per garantire il buon funzionamento dell’apparec-
chio è indispensabile fare effettuare da personale
qualificato una manutenzione periodica.
•Questo apparecchio dovrà essere destinato solo
all’uso per il quale è stato espressamente previsto.
Ogni altro uso è da considerarsi improprio e quindi
pericoloso.
•Dopo aver rimosso l’imballaggio assicurarsi dell’in-
tegrità del contenuto. Gli elementi dell’imballaggio
non devono essere lasciati alla portata di bambini in
quanto potenziali fonti di pericolo.
•Incaso di dubbio non utilizzare l’apparecchio e rivol-
gersi al fornitore.
•Leimmagini riportate nel presente manuale sono
una rappresentazione semplificata del prodotto. In
questa rappresentazione possono esserci lievi e
non significative differenze con il prodotto fornito.

3
SUN M50 - M70
Cod. 35447687 - Rev. 00 - 12/2012
IT
1. Istruzioni d’uso. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
1.1 Presentazione..........................................................................................................4
1.2 Istruzioni per il funzionamento.................................................................................4
1.3 Manutenzione..........................................................................................................4
1.4 Anomalie..................................................................................................................4
2. Installazione. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
2.1 Disposizioni generali................................................................................................5
2.2 Installazione in caldaia ............................................................................................5
2.3 Alimentazione combustibile .....................................................................................9
2.4 Collegamenti elettrici ............................................................................................. 11
3. Servizio e manutenzione........................................................................... 12
3.1 Regolazioni. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
3.2 Messa in servizio. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
3.3 Manutenzione........................................................................................................21
4. Caratteristiche e dati tecnici..................................................................... 22
4.1 Dimensioni.............................................................................................................22
4.2 Vista generale e componenti principali..................................................................22
4.3 Tabella dati tecnici .................................................................................................23
4.4 Campo di lavoro ....................................................................................................24
4.5 Schema elettrico....................................................................................................28
Certificato di garanzia. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30


4
SUN M50 - M70
Cod. 35447687 - Rev. 00 - 12/2012 IT
1. ISTRUZIONI D’USO
1.1 Presentazione
Gentile Cliente,
La ringraziamo di aver scelto SUN M50 - M70, un bruciatore bistadio progressivo Ferroli di concezione
avanzata, tecnologia all’avanguardia, elevata affidabilità e qualità costruttiva.
SUN M50 - M70 è un bruciatore a gas, la cui elevata compattezza e disegno originali lo rendono adat-
to all’impiego sulla maggior parte delle caldaie oggi presenti sul mercato. La cura nel progetto e nella
produzione industriale ha permesso di ottenere una macchina ben equilibrata, bassi tenori di emissioni
CO ed NOx ed una fiamma molto silenziosa.
1.2 Istruzioni per il funzionamento
Il funzionamento del bruciatore, una volta installato e regolato
correttamente, è completamente automatico e non richiede di
fatto alcun comando da parte dell’utente. In caso di mancanza
di combustibile o anomalie il bruciatore si arresta e va in blocco
(spia rossa sul pulsante di sblocco accesa).
Fare attenzione che il locale in cui è installato il bruciatore, oltre
che privo di oggetti o materiali infiammabili, gas corrosivi o so-
stanze volatili, non sia polveroso. La polvere, infatti, richiamata dal
ventilatore, aderisce alle pale della girante e ne riduce la portata
d’aria oppure causa l’ostruzione del disco di stabilità fiamma
pregiudicandone l’efficienza.
Non permettere che il bruciatore sia manomesso da persone inesperte o da bambini.
1.3 Manutenzione
Provvedereperiodicamente, almeno unavoltaall’anno,alla manutenzionedelbruciatore.La manutenzione
deve essere fatta da personale qualificato e di sicura qualificazione secondo le indicazioni contenute
nel capitolo 3.
1.4 Anomalie
Se il bruciatore non si avvia e la spia rossa sul pulsante di sblocco non è accesa, controllare che vi sia
alimentazione elettrica, che I’ interruttore dell’impianto termico sia inserito, i fusibili siano efficienti e vi
sia richiesta di calore in caldaia.
Se il bruciatore è fermo in blocco (spia rossa sul pulsante di sblocco accesa), attendere 15 secondi e pre-
mere il pulsante di sblocco per ripristinare il funzionamento. Il bruciatore farà un tentativo di accensione.
Se ritorna in blocco, controllare che vi sia combustibile e che le valvole manuali poste sul condotto di
alimentazione del gas siano aperte. Se queste verifiche non danno esito favorevole, contattare il servizio
assistenza.
Se durante il funzionamento del bruciatore intervengono dei rumori anomali contattare il servizio assi-
stenza.
fig. 1
Pulsante
di sblocco
bruciatore

5
SUN M50 - M70
Cod. 35447687 - Rev. 00 - 12/2012
IT
fig. 2a
260
11
Ø225
Ø290
260
Ø182
Flangia bruciatore
Fissaggio del bruciatore alla caldaia
2. INSTALLAZIONE
2.1 Disposizioni generali
Questo apparecchio deve essere destinato solo all’uso per il quale è stato espressamente previsto. Que-
sto apparecchio può essere applicato, compatibilmente alle sue caratteristiche e prestazioni ed alla sua
potenzialità termica, a caldaie ad acqua, a vapore, ad olio diatermico, e su altre utenze espressamente
previste dal relativo costruttore. Ogni altro uso deve considerarsi improprio e quindi pericoloso.
Non è consentito né aprire o manomettere i componenti dell’apparecchio, ad esclusione delle sole parti
previste nella manutenzione, né è consentito modificare l’apparecchio per alterarne le prestazioni o la
destinazione d’uso.
ILBRUCIATORE FUNZIONA SOLO CON LE RAMPE GAS FERROLI.
Se il bruciatore viene completato con optionals, kits o accessori si dovranno utilizzare solo prodotti
originali.
L’INSTALLAZIONE E LA TARATURA DEL BRUCIATORE DEVE ESSERE EFFETTUATA SOLTANTO
DA PERSONALE SPECIALIZZATO E DI SICURA QUALIFICAZIONE, OTTEMPERANDO A TUT-
T E LE ISTRUZIONI RIPORTATE NEL PRESENTE MANUALE TECNICO, ALLE DISPOSIZIONI DI
LEGGE VIGENTI, ALLE PRESCRIZIONI DI NORME NAZIONALI ED EVENTUALI NORMATIVE
LOCALI E SECONDO LE REGOLE DELLA BUONA TECNICA.
2.2 Installazione in caldaia
Luogo di installazione
II locale entro il quale caldaia e bruciatore sono installati deve avere le aperture verso l’esterno secondo
quanto prescritto dalle norme vigenti. Se nello stesso locale vi sono più bruciatori o aspiratori che pos-
sono funzionare assieme, le aperture di aereazione devono essere dimensionate per il funzionamento
contemporaneo di tutti gli apparecchi.
Il luogo di installazione deve essere privo di oggetti o materiali infiammabili, gas corrosivi polveri o so-
stanze volatili che, richiamate dal ventilatore possano ostruire i condotti interni del bruciatore o la testa
di combustione. L’ambiente deve essere asciutto e non esposto a pioggia, neve o gelo.

6
SUN M50 - M70
Cod. 35447687 - Rev. 00 - 12/2012 IT
Sequenza di montaggio
1) Togliere il cofano bruciatore “A” svitando
le due viti “B” (fig. 2b).
fig. 2b
fig. 2c
A
B
D
F
C
G
2) Scollegare le connessioni “D” e“ C ”neipuntiindicati
e i relativi passacavi sul coperchio “F”. Staccare il
tubetto “G” dal coperchio “F” (fig. 2c).
3) Allentare le viti “E”.
Ruotare e togliere il coperchio “F”.
Svitare il dado “H” e staccare il corpo bruciatore
“N” dalla flangia/boccaglio “L” (fig. 2d).
F
N
L
H
E
fig. 2d

7
SUN M50 - M70
Cod. 35447687 - Rev. 00 - 12/2012
IT
O
L
M
S
F
H
E
I
4) Inserire la flangia/boccaglio “L”
sul corpo caldaia interponendo la
guarnizione di tenuta caldaia/flangia
“S”. Collegare il collettore “M”
(destroosinistro) al boccaglio tramite
le viti “O” (fig. 2e).
5) Infilare il corpo bruciatore sul perno
“I” e fissarlo con il dado “H” . Inserire
il coperchio “F” ricollegando le
connessioni “D” e“C” (fig. 2c) con i
relativi passacavi e avvitarlo tramite
le viti “E” (fig. 2f).
fig. 2e
fig. 2f

8
SUN M50 - M70
Cod. 35447687 - Rev. 00 - 12/2012 IT
PG
VG
6) Collegare i cavi del pressostato gas "PG" e
della valvola gas "VG" come indicato nella
fig. 2g.
Collegare il tubetto alla presa di pressione
“P” della valvola gas (fig. 2g).
Inserire il cofano bruciatore “A” avvitando
le due viti “B”.
fig. 2g
P G Pressostato gas
VG Valvola gas

9
SUN M50 - M70
Cod. 35447687 - Rev. 00 - 12/2012
IT
2.3 Alimentazione combustibile
Circuito gas
ILBRUCIATORE FUNZIONA SOLO CON LE RAMPE GAS FERROLI.
Eseguire il circuito gas secondo lo schema in fig. 3.
La linea a cura dell'installatore, il quale a seconda del tipo di valvola, dovrà garantire
una pressione di alimentazione in funzionamento del bruciatore come riportato in
tabella dati tecnici (vedi sez. 4.3).
Legenda
1Bruciatore
2Pressostato gas di minima
3 Gruppo multivalvola Multibloc
4 Filtro
5 Giunto antivibrante
6 Rubinetto manuale di intercettazione
4
3
1 5 6
2
fig. 3
COSTRUTTORE INSTALLATORE

10
SUN M50 - M70
Cod. 35447687 - Rev. 00 - 12/2012 IT
Posizionamento elettrodi
Verificare il corretto posizionamento di elettrodi e deflettore, secondo le quote sottoindicate.
E'opportuno eseguire una verifica delle quote dopo ogni intervento sulla testa.
Accertarsi che non vi sia tensione elettrica e che il gas sia chiuso.
Sequenza di smontaggio
• Svitare le viti “B” e togliere il cofano “A ”. I componenti interni, motore, serranda, ecc. sono diretta-
mente accessibili.
• Svitare la presa pressione gas “I” e la vite di regolazione “L”.
• Scollegare le connessioni elettriche nei punti indicati in fig 2c a pag. 5.
• Staccare il tubetto “G” dal coperchio “F”.
• Allentare le viti “E”.
• Ruotare e togliere il coperchio “F”.
• Estrarre il "gruppo testa" “R”.
A questo punto è possibile verificare il corretto posizionamento degli elettrodi vedi fig. 5 pag. 10.
Sequenza di montaggio
• Ricollegare “R”.
• Fissarlo con “I” ed “L”.
• Riposizionare i cavi degli elettrodi facendoli scorrere sui fori del coperchio “F”.
• Fissare “F” con le viti “E”.
• Ricollegare i cavi e il tubetto “G” come in fig. 2c a pag. 5.
2-EXPLICIT
A
E
R
F
B
I
L
G
fig. 4

11
SUN M50 - M70
Cod. 35447687 - Rev. 00 - 12/2012
IT
fig. 5
Testa di combustione
2.4 Collegamenti elettrici
Il bruciatore è dotato di prese multipolari per gli allacciamenti elettrici; far riferimento allo schema elet-
t r ico nel capitolo “4 Caratteristiche e dati tecnici” per le connessioni. I collegamenti da effettuare a
cura dell’installatore sono:
• linea di alimentazione
• linea dei termostati
• eventuale lampada di blocco e/o contaore
La lunghezza dei cavi di collegamento deve permettere l’apertura del bruciatore ed eventualmente del
portellone della caldaia. In caso di guasto al cavo di alimentazione del bruciatore, la sua sostituzione va
fatta solo da persona abilitata.
Il bruciatore va collegato ad una linea elettrica trifase, 230/400 Volt-50 Hz.
Far verificare da personale professionalmente qualificato l’efficienza e l’adeguatezza dell’impianto
di terra, il costruttore non è responsabile per eventuali danni causati dalla mancanza di messa
a terra dell’impianto. Far verificare inoltre che l’impianto elettrico sia adeguato alla potenza
massima assorbita dall’apparecchio.
Verificare la corretta rotazione del motore.
LAPUNTA DELL'ELETTRODO ACCENSIONE DOVRA' CADERE IN CORRISPONDENZA DI UNO
DEI FORI PILOTA.

12
SUN M50 - M70
Cod. 35447687 - Rev. 00 - 12/2012 IT
3. SERVIZIO E MANUTENZIONE
Tutte le operazioni di regolazione, messa in servizio e manutenzione devono essere effettuate da Per-
s o n a l e Qualificato e di sicura qualificazione, in conformità alle norme vigenti. Il personale della nostra
organizzazione di vendita e del Servizio Tecnico Assistenza Clienti di Zona è a vostra disposizione per
ogni ulteriore informazione.
FERROLI S.p.A. declina ogni responsabilità per danni a cose e/o persone derivanti dalla manomissione
dell’apparecchio da parte di persone non qualificate e non autorizzate.
3.1 Regolazioni
Regolazione testa e serranda aria
La regolazione della testa dipende dalla portata del bruciatore e si esegue spostando (dopo averla
sbloccata) davanti o indietro la vite di regolazione “L” (fig. 6).
Si modifica così la posizione del deflettore rispetto al boccaglio e di conseguenza il passaggio del-
l'aria.
La serranda aria è azionata dal servomotore.
La regolazione delle posizioni chiuso/aperto max., si effetua sulle camme girando in senso antiorario
per aumentare l ’apertura della serranda ed in senso orario per diminuirla.
Per la regolazione della portata aria agire sulla camma rossa per il 2° stadio e la camma arancio per il
1° stadio.
Per limitare le dispersioni al camino a caldaia spenta, il bruciatore è dotato di una serranda aria
a gravità che si chiude automaticamente all’arresto del bruciatore.
Camma Nera
Camma Arancio
Camma Blu
Camma Rossa
Legenda camme
Camma rossa - Regolazione aria 2° stadio.
Camma blu - Posizione chiusura totale 0° (non modificare).
Camma arancio - Regolazione aria 1° stadio.
Camma nera - Non in uso.
L - Vite di regolazione testa
T - Servomotore
fig. 6
Sblocco manuale
servomotore
Indicazione posizione
servomotore

13
SUN M50 - M70
Cod. 35447687 - Rev. 00 - 12/2012
IT
fig. 7
Regolazione
combustione 2° stadio
Regolazione
combustione 1° stadio
GAS
GRUPPO VALVOLE
MODULANTE DUNGS
Mod.: 3/4” - 1” 1/4 - 1” 1/2 - 2”
I segni + e - si riferiscono
alla portata del combustibile

14
SUN M50 - M70
Cod. 35447687 - Rev. 00 - 12/2012 IT
0
10
20
30
40
50
250 300 350 400 450
60
70
80
500 550 600 650 700
0
1
2
3
4
750 800 850
0
10
20
30
40
50
150 200 250 300 350
60
70
80
400 450 500 550 600
0
1
2
3
4
650

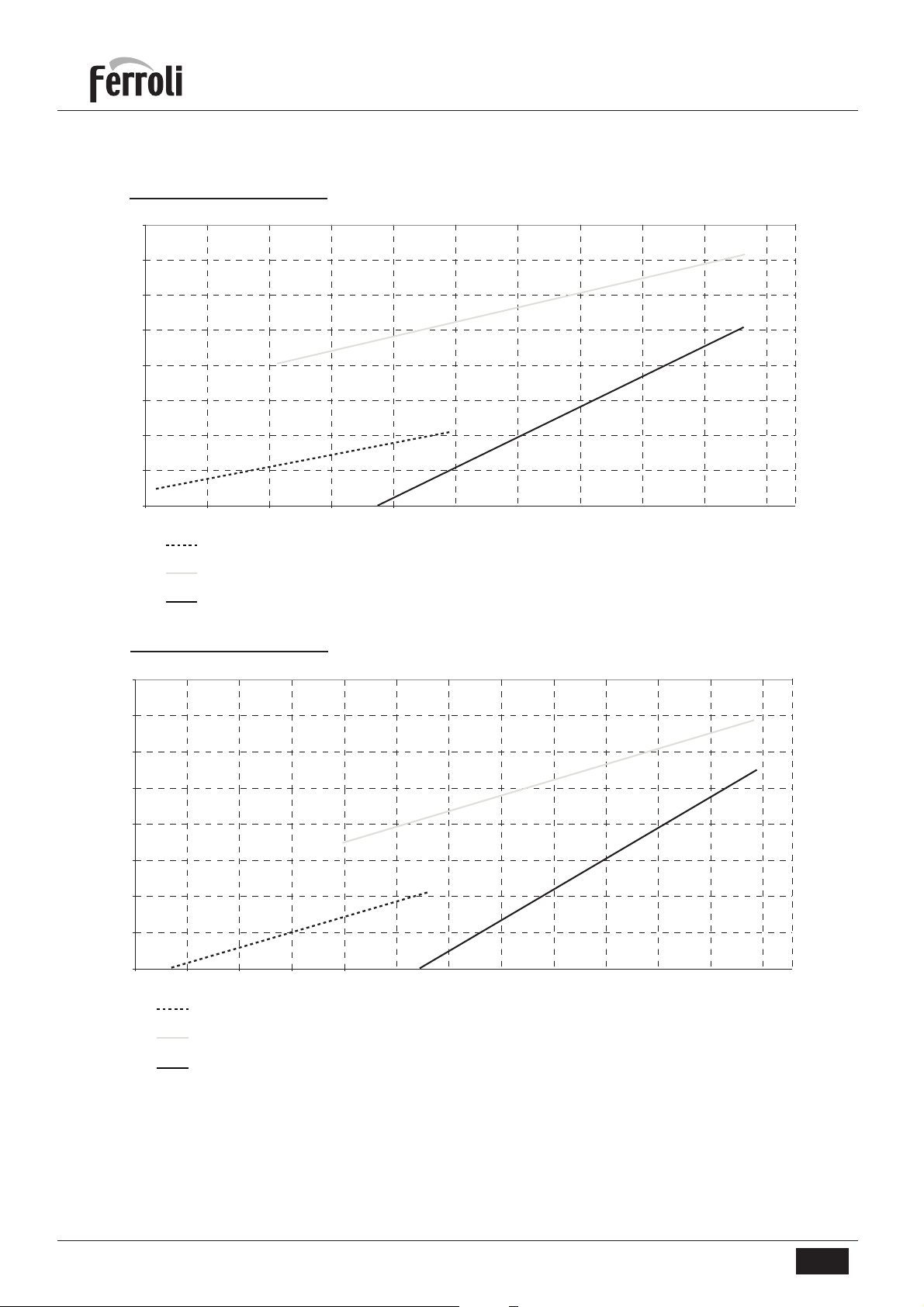

Regolazione SUN M50
Regolazione SUN M70
Aria 1° st.
Aria 2° st.
"L" testa
Aria 1° st.
Aria 2° st.
"L" testa
Indice regolazione aria
Regolazione testa
Indice regolazione aria
Regolazione testa
Potenza (kW)
Potenza (kW)

15
SUN M50 - M70
Cod. 35447687 - Rev. 00 - 12/2012
IT
Taratura SUN M50
Taratura SUN M70
Modello
P. Focolare
massima
P. Focolare
minima
Posizione
testa
Valvola gas
1” 1/4
1” 1/2
2”
Valvola gas
3/4” Camma
servomotore
G20 G31 G31
kW kW tacca N V N V N V 1° st
Arancio
2° st
Rossa
GN4 N 10 388 229 1 0,48 1.05 0 0.85 0 1.05 10 70
GN4 N 11 452 266 1,5 0,4 1.05 0 0.85 0 1.15 10 70
GN4 N 12 516 309 1,8 0,2 1.1 0 0.9 0 1.2 20 70
GN4 N 13 600 352 2,5 0,4 1.15 0 0.95 0 1.10 20 70
RSW 350 378 242.5 1,5 0,4 1.05 0 0.85 0 1.05 8 30
RSW 399 432 277.5 2 0 1.05 0 0.85 0 1.15 10 35
RSW 469 507 325 3 0,4 1.20 0 0.90 0 1.20 13 43
RSW 525 567.5 364.5 3 0 1.25 0 0.90 0 1.20 20 70
Modello
P. Focolare
massima
P. Focolare
minima
Posizione
testa
Valvola gas
1” 1/4
1” 1/2
2”
Valvola gas
3/4” Camma
servomotore
G20 G31 G31
kW kW tacca N V N V N V 1° st
Arancio
2° st
Rossa
GN4 N 14 695 416 1 0 1 0 0.8 0 1 10 70
RSW 600 648 417 1 0 1 0 0.8 0 1 10 50
Taratura bruciatore
Per una regolazione preliminare del bruciatore tarare testa, serranda aria e valvola gas al momento
dell’installazione (prima di eseguire la messa in servizio e conseguente taratura strumentale) utilizzando
le tabelle seguenti.

16
SUN M50 - M70
Cod. 35447687 - Rev. 00 - 12/2012 IT
Accensione del bruciatore
• Fornire alimentazione elettrica, chiudendo l’interruttore generale a monte del bruciatore.
• Aprire le valvole manuali del gas e fornire una pressione adeguata che garantisca la chiusura del
pressostato gas.
• Sbloccare l’apparecchiatura (premendo il pulsante rosso).
• Inizia il funzionamento secondo il diagramma di fig. 11.
Sequenza di funzionamento
1Ilservomotore SA si porta nella posizione del 2° stadio, una volta raggiunta il motore inizia a girare
trascinando in rotazione la ventola generando una ventilazione detta "lavaggio" della camera di
combustione.
2Ilpressostato aria si chiude, il servomotore si porta in 1° stadio.
3Iltrasformatore di accensione inizia la sua scarica elettrica, la valvola gas apre e si ha l'innesco della
fiamma.
4L'elettrodo di ionizzazione capta la presenza di fiamma entro il tempo di sicurezza e ne controlla la
stabilità, la combustione prosegue il suo completamento verso la potenza richiesta mantenendo il
rapporto aria gas impostato.
3.2 Messa in servizio
Verifiche da eseguire alla prima accensione, e dopo tutte le operazioni di manutenzione che abbiano com-
portato la disconnessione dagli impianti o un intervento su organi di sicurezza o parti del bruciatore:
Prima di accendere il bruciatore
• Controllare che il bruciatore sia fissato correttamente in caldaia con le tarature preliminari indicate
precedentemente.
• Accertarsi che caldaia ed impianto siano stati riempiti d’acqua od olio diatermico, che le valvole del
circuito idraulico siano aperte e che il condotto di evacuazione fumi sia libero e correttamente dimen-
sionato.
• Verificare la chiusura della porta caldaia, in modo che la fiamma si generi solamente all’interno della
camera di combustione.
• Aprire le saracinesche lungo la tubazione del gas.
Taratura pressostato aria
Il pressostato dell'aria ha il compito di mettere in sicurezza o in blocco il bruciatore se viene mancare
la pressione dell'aria comburente. Esso verrà tarato a circa il 15% più basso del valore della pressione
aria che si ha al bruciatore quando questo è alla portata nominale con funzionamento alla 1° fiamma,
verificando che il valore di CO rimanga inferiore all'1%.
fig. 8

17
SUN M50 - M70
Cod. 35447687 - Rev. 00 - 12/2012
IT
Taratura pressostato gas minima
Il pressostato gas di minima ha il compito di impedire l'avviamento del bruciatore o di fermarlo se è in
funzione. Se la pressione del gas non è la minima prevista, esso va tarato al 40% più basso del valore
della pressione gas, che si ha in funzionamento con la portata massima.
fig. 9
Controllo corrente di ionizzazione
Deve essere rispettato il valore minimo di 1µA e non presentare forti oscillazioni.
La supervisione della fiamma con ionizzazione è ottenuta mediante l’uso dell’effetto di conduttività e
raddrizzamento della fiamma. L’amplificatore del segnale di fiamma ri-sponde soltanto alla componente
in corrente DC del segnale di fiamma. Un corto-circuito tra la sonda di ionizzazione e la terra provoca
il blocco del bruciatore.
fig. 10
Legenda
CCondensatore elettrolitico 100...470 µF; DC 10...25 V
ION Sonda di ionizzazione
MMicroamperometro, Ri max. 5000 W
Circuito di misura
LME...
ION
M
C
1

18
SUN M50 - M70
Cod. 35447687 - Rev. 00 - 12/2012 IT
fig. 11
Legenda
AAvviamento
CPosizione di funzionamento del bruciatore
DArresto di regolazione con comando da R
• il bruciatore è immediatamente spento
• l'apparecchio di controllo fiamma si
predispone per un nuovo avviamento
ICamma 1
AL Segnale di anomalia (allarme)
BV... Valvola del combustibile
E K 2Sblocco a distanza
FS Segnale presenza fiamma
G P Pressostato gas
LP Pressostato aria
LR regolatore della potenza del bruciatore
L K serranda aria
B - B' Intervallo per la stabilizzazione della fiamma
C-D Funzionamento del bruciatore
M Motore del ventilatore
R Termostato o pressostato
S A Servomotore
SB Termostato di sicurezza
TSA Tempo di sicurezza all'accensione
W Termostato o pressostato di regolazione
Z Trasformatore d'accensione
tw Tempo di attesa
t1 Tempo di preventilazione
t3 Tempo di preaccensione
t3n Tempo di accensione durante (TSA)
t4 Intevallo tra (Fine TSA-BV2) oppure (BV1-LR)
t10 Ritardo per il consenso del pressostato aria
t11 Tempo di apertura del servocomando
serranda aria (SA)
t12 Tempo di chiusura del servocomando
serranda aria (SA)
12
10
3
7
9
4
5
611
1
8
A B B' C D
SB/R
W/GP
AL
LK
M
Z
SA
BV1
(LR) BV2
LP
FS
EK2
I
t10
tw t1 t3 t3n t4
t11
t12 TSA

19
SUN M50 - M70
Cod. 35447687 - Rev. 00 - 12/2012
IT
Diagnostica
Dopo un blocco la lampada rossa di indicazione è fissa. La diagniosi delle anomalie è fatta utilizzando le infor-
mazioni sul codice dei lampeggi derivati dalla seguente tabella:
D i agnosi anomalie
Indicazione dello stato di funzionamento
Lampada accesa
Premere il
pulsante di
sblocco >3s
Codice
lampeggiante Spento
Codice
lampeggiante
Durante l’avvio, viene fornita un’indicazione dello stato in base alla seguente tabella:
Tabella dei codici di errore
Modo di intermittenza
dell’indicatore rosso (LED)
«AL» al
morsetto 10
Possibili cause
2 lampeggi
h h
On Assenza del segnale di fiamma alla fine del tempo di sicurez-
za «TSA»
- Malfunzionamento valvole combustibile
- Malfunzionamento rilevatore fiamma
- Difettosità nella taratura del bruciatore , assenza di combu-
stibile
- Mancata accensione, difettosità trasformatore di accensione
3 x lampeggi
h h h
On «LP» difettoso
- Perdita del segnale di pressione dell’aria dopo «t10»
- «LP» è saldato in posizione normale
Tabella dei codici colore per l’indicatore multicolore (LED)
Condizione Codice colore Colore
Condizioni di attesa «tw», altri stati
intermedi
❍........................................ Nessuna luce
Fase di accensione, accensione
controllata
● ❍ ● ❍ ● ❍ ● ❍ ● ❍ ● Giallo intermittente
Funzionamento, fiamma o.k. ❏........................................ Verde
Funzionamento, fiamma non o.k. ❏ ❍ ❏ ❍ ❏ ❍ ❏ ❍ ❏ ❍ Verde intermittente
Luce parassita all’avvio del brucia-
tore
❏ p❏ p❏ p❏ p❏ pVerde – Rosso
Sottotensione ● p● p● p● p● pGiallo – Rosso
Guasto, allarme p....................................... Rosso
Segnalazione errore (cfr. la tabella
«Codici di errore»)
p❍ p❍ p❍ p❍Rosso Intermittente
Diagnostica interfaccia ppppppppRosso lampeggiante rapido
...... A c ceso in continuo p Rosso
❍ Nessuna luce ● Giallo
❏ Verde

20
SUN M50 - M70
Cod. 35447687 - Rev. 00 - 12/2012 IT
Verifiche e regolazioni durante il funzionamento
• Collegare un analizzatore di combustione all’uscita della caldaia e lasciare funzionare il bruciatore a
pieno regime per 10 minuti; verificare nel frattempo la funzionalità del condotto di evacuazione dei
fumi.
• Eseguire la verifica della combustione ed eventuale regolazione prima in 2° stadio poi in 1° stadio.
• Regolando lentamente la valvola gas (vedi fig. 7) fino ad ottenere il valore voluto di eccesso d’aria per
il funzionamento, verificando tramite l’analizzatore di combustione il tenore di O2 nei fumi. Il tenore di
O2nei fumi non dovrebbe essere inferiore a 2,5% (rischio di combustione inquinante) e non dovrebbe
superare il 5%.
• Eseguire di seguito alcune accensioni. In caso di pulsazioni fiamma o difficoltà di accensione, agire
anche sulla regolazione dell'aria agendo sulle camme del servomotore, sempre verificando tramite
l’analizzatore di combustione il tenore di O2 nei fumi.
• Accertarsi che la pressione in camera di combustione sia quella indicata dal costruttore della cal-
daia
• Eseguire l’analisi completa dei fumi di combustione e verificare il rispetto dei limiti imposti dalle norme
vigenti.
Tabella dei codici di errore
4 lampeggi
h h h h
On Luce estranea all’avvio del bruciatore
5 lampeggi
h h h h h
On «LP» non è commutato nel tempo previsto
- «LP» è saldato in posizione di lavoro
6 lampeggi
h h h h h h
On Non in uso
7 lampeggi
h h h h h h h
On Troppe perdite della fiamma durante il funzionamento (limita-
zione del numero delle ripetizioni)
- Anomalia delle valvole combustibile
- Anomalie del rilevatore fiamma o cattiva messa a terra
- Difettosità nella taratura del bruciatore
8 x lampeggi
h h h h h h h
On Non in uso
9 lampeggi
h h h h h h h h h
On Non in uso
10 lampeggi
h h h h h h h h h h
Off Errore nei collegamenti o errore interno, contatti di uscita, altri
problemi
14 lampeggi
h h h h h h h h h h h h h h
On Contatto CPI non chiuso
In condizioni di diagnosi di anomalia il dispositivo rimane disattivato.
- Il bruciatore è spento
- L’indicazione di guasto esterno rimane disattivata
- La segnalazione di allarme «AL» è sul morsetto 10 è sotto tensione
Per riattivare il dispositivo e iniziare un nuovo ciclo procedere premendo per 1 sec.
(< 3 sec) il pulsante di sblocco.
