Ferroli AQUA PLUS 90 HT Manual

AQUA1PLUS 90 HT
Scaldacqua a pompa di calore per installazione pensile con temperature aria positive
Water heaters heat pump for wall hang installation with positive air temperatures
Les chauffe-eau pompe à chaleur pour le mur pendre et installation avec des températures de l'air positif
Calentadores de agua de bomba de calor para instalación en pared con temperaturas de aire positivas
MANUALE DI INSTALLAZIONE E MANUTENZIONE
INSTALLATION AND MAINTENANCE MANUAL
INSTALLATION ET MAINTENANCE
MANUAL DE INSTALACIÓN Y MANTENIMIENTO
I
EN
FR
ES

/DGLWWDFRVWUXWWULFHGHFOLQDRJQLUHVSRQVDELOLWjSHUOHLQHVDWWH]]HFRQWHQXWHQHOSUHVHQWHVHGRYXWHDGHUURULGL
VWDPSDRGLWUDVFUL]LRQL
7KHPDQXIDFWXUHUGHFOLQHVDOOUHVSRQVLELOLW\IRUDQ\LQDFFXUDFLHVLQWKLVPDQXDOGXHWRSULQWLQJRUW\SLQJHUURUV
7KHPDQXIDFWXUHUUHVHUYHVWKHULJKWWRPRGLI\WKHSURGXFWVFRQWHQWVLQWKLVFDWDORJXHZLWKRXWSUHYLRXVQRWLFH
/HIDEULFDQWGpFOLQHWRXWHUHVSRQVDELOLWpSRXUOHVHUUHXUVG¶LPSUHVVLRQRXGHWUDQVFULSWLRQTXHSRXUUDLWSUpVHQWHUFHPDQXHO
,OVHUpVHUYHODIDFXOWpGHPRGLILHUHWG¶DPpOLRUHUOHVSURGXLWVSUpVHQWpVGDQVOHFDWDORJXHjWRXWPRPHQWVDQVSUpDYLV
(OIDEULFDQWHGHFOLQDWRGDUHVSRQVDELOLGDGSRUFXDOTXLHULPSUHFLVLyQHQHVWHPDQXDOGHELGRDHUURUHVGH
LPSUHVLyQRGHPHFDQRJUDItD
(OIDEULFDQWHVHUHVHUYDHOGHUHFKRGHPRGL¿FDUORVSURGXFWRVLQFOXLGRVGHHVWHFDWiORJRVLQSUHYLRDYLVR
*HQWLOHFOLHQWH
/DULQJUD]LDPRSHUDYHUSUHIHULWRQHOODFTXLVWRXQFOLPDWL]]DWRUH)(552/,(VVRqIUXWWRGLSOXULHQQDOLHVSHULHQ]HHGL
SDUWLFRODULVWXGLGLSURJHWWD]LRQHHGqVWDWRFRVWUXLWRFRQPDWHULDOLGLSULPLVVLPDVFHOWDHFRQWHFQRORJLH
DYDQ]DWLVVLPH/DPDUFDWXUD&(LQROWUHJDUDQWLVFHFKHJOLDSSDUHFFKLULVSRQGDQRDLUHTXLVLWLGHOOD'LUHWWLYD0DFFKL
QH(XURSHDLQPDWHULDGLVLFXUH]]D,OOLYHOORTXDOLWDWLYRqVRWWRFRVWDQWHVRUYHJOLDQ]DHGLSURGRWWL)(552/,VRQR
SHUWDQWRVLQRQLPRGL6LFXUH]]D4XDOLWjH$I¿GDELOLWj,OQRVWUR6HUYL]LRGL$VVLVWHQ]DSLYLFLQRVHQRQFRQRVFLXWR
SXzHVVHUHULFKLHVWRDO&RQFHVVLRQDULRSUHVVRFXLODSSDUHFFKLRqVWDWRDFTXLVWDWRRSXzHVVHUHUHSHULWRVXOOH3DJL
QH*LDOOHVRWWRODYRFH&RQGL]LRQDPHQWRR&DOGDLHDJDVYDOLGRVRORSHULOPHUFDWRLWDOLDQR,GDWLSRVVRQRVXELUH
PRGL¿FKHULWHQXWHQHFHVVDULHSHULOPLJOLRUDPHQWRGHOSURGRWWR
1XRYDPHQWHJUD]LH
)(552/,6S$
'HDU&XVWRPHU
7KDQN\RXIRUKDYLQJSXUFKDVHGD)(552/,SURGXFW,WLVWKHUHVXOWRIPDQ\\HDUVRIH[SHULHQFHVDQGRISDUWLFXODU
UHVHDUFKVWXGLHVDQGKDVEHHQPDGHZLWKWRSTXDOLW\PDWHULDOVDQGDGYDQFHGWHFKQRORJLHV7KH&(PDUNJXDUDQWHHV
WKDWWKHSURGXFWVVDWLVI\DOOWKHDSSOLFDEOH(XURSHDQ'LUHFWLYHV
7KHTXDOLWDWLYHOHYHOLVNHSWXQGHUFRQVWDQWFRQWURODQG)(552/,SURGXFWVWKHUHIRUHRIIHU6$)(7<48$/,7<DQG
5(/,$%,/,7<'XHWRWKHFRQWLQXRXVLPSURYHPHQWVLQWHFKQRORJLHVDQGPDWHULDOVWKHSURGXFWVSHFL¿FDWLRQDVZHOO
DVSHUIRUPDQFHVDUHVXEMHFWWRYDULDWLRQVZLWKRXWSULRUQRWLFH
   7KDQN\RXRQFHDJDLQIRU\RXUSUHIHUHQFH
)(552/,6S$
&KHUFOLHQW
1RXVYRXVUHPHUFLRQVG¶DYRLUFKRLVLXQSURGXLW)(552/,,OUHSUpVHQWHOHUpVXOWDWG¶XQHORQJXHH[SpULHQFHHWG¶XQH
UHFKHUFKHDWWHQWLYHHWDpWpUpDOLVpjSDUWLUGHPDWpULDX[GHSUHPLHUFKRL[HWVHORQGHVSURFHVVXVGHSRLQWH/HODEHO
&(JDUDQWLW TXHOHV SURGXLWVVRQW FRQIRUPHVj WRXWHVOHV GLUHFWLYHVHXURSpHQQHV DSSOLFDEOHV/H QLYHDXTXDOLWDWLI
IDLWO¶REMHWG¶XQFRQWU{OHFRQVWDQWGHVRUWHTXHOHVSURGXLWV)(552/,SXLVVHQWWRXMRXUVrWUHV\QRQ\PHGH6pFXULWp
4XDOLWpHW)LDELOLWp
(QYXHG¶DPpOLRUHUVHVSURGXLWV)(552/,SHXWHQPRGL¿HUOHVFDUDFWpULVWLTXHVjWRXWPRPHQWVDQVSUpDYLV

1RXVUHQRXYHORQVQRVUHPHUFLHPHQWV
)(552/,6S$
(VWLPDGRFOLHQWH

*UDFLDVSRUKDEHUFRPSUDGRXQSURGXFWR)(552/,(VWHHVHOUHVXOWDGRGHPXFKRVDxRVGHH[SHULHQFLD\GH
LQYHVWLJDFLyQSULYDGD\KDVLGRIDEULFDGRFRQPDWHULDOHVGHSULPHUDFDOLGDG\WHFQRORJtDVDYDQ]DGDV/DPDUFD
&(JDUDQWL]DTXHORVSURGXFWRVFXPSOHQWRGDVODV'LUHFWLYDV(XURSHDVDSOLFDEOHV

(O QLYHO GH FDOLGDG VH PDQWLHQH EDMR XQ FRQVWDQWH FRQWURO \ ORV SURGXFWRV )(552/, RIUHFHQ SRU OR WDQWR
6(*85,'$'&$/,'$'\&21),$%,/,'$''HELGRDODVPHMRUDVFRQWLQXDVHQWHFQRORJtDV\PDWHULDOHVODV
HVSHFL¿FDFLRQHVGHOSURGXFWRDVtFRPRODVSUHVWDFLRQHVHVWiQVXMHWDVDYDULDFLRQHVVLQSUHYLRDYLVR
*UDFLDVXQDYH]PiVSRUVX
SUHIHUHQFLD
)(552/,6S$

pag. 3 /
21
SOMMARIO
1INTRODUZIONE........................................................................................................................................................4
1.1 I PRODOTTI............................................................................................................................................................................................................4
2MOVIMENTAZIONE E TRASPORTO ..........................................................................................................................4
3CARATTERISTICHE....................................................................................................................................................5
3.1 DATI DIMENSIONALI...........................................................................................................................................................................................6
3.2 CARATTERISTICHE TECNICHE...........................................................................................................................................................................7
4INFORMAZIONI IMPORTANTI ..................................................................................................................................8
4.1 CONFORMITÀAI REGOLAMENTI EUROPEI.................................................................................................................................................8
4.2 GRADO DI PROTEZIONE DEGLI INVOLUCRI...............................................................................................................................................8
4.3 LIMITI DI IMPIEGO................................................................................................................................................................................................8
4.4 LIMITI DI FUNZIONAMENTO...............................................................................................................................................................................8

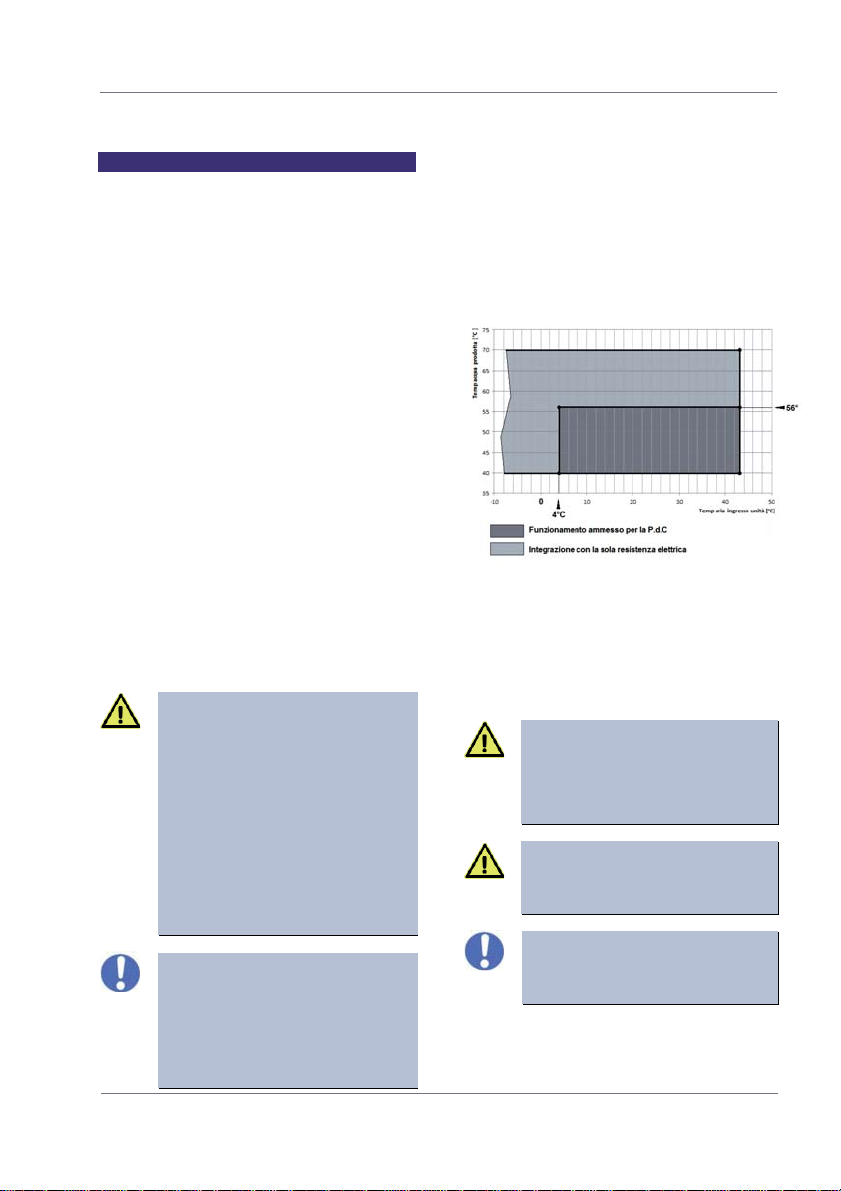

4.4.1 Campo di temperature.................................................................................................................................................. 8
4.4.2 Durezza dell’acqua ........................................................................................................................................................ 8
4.5 REGOLE FONDAMENTALI DI SICUREZZA......................................................................................................................................................8
4.6 INFORMAZIONI SUL REFRIGERANTE UTILIZZATO.........................................................................................................................................9
5INSTALLAZIONE E COLLEGAMENTI .........................................................................................................................9
5.1 PREDISPOSIZIONE DEL LUOGO DI INSTALLAZIONE...................................................................................................................................9
5.2 COLLEGAMENTO VENTILAZIONE ARIA........................................................................................................................................................9
5.3 INSTALLAZIONE PARTICOLARE........................................................................................................................................................................10
5.4 FISSAGGIO DEL PRODOTTO............................................................................................................................................................................10
5.5 COLLEGAMENTI IDRAULICI..............................................................................................................................................................................11

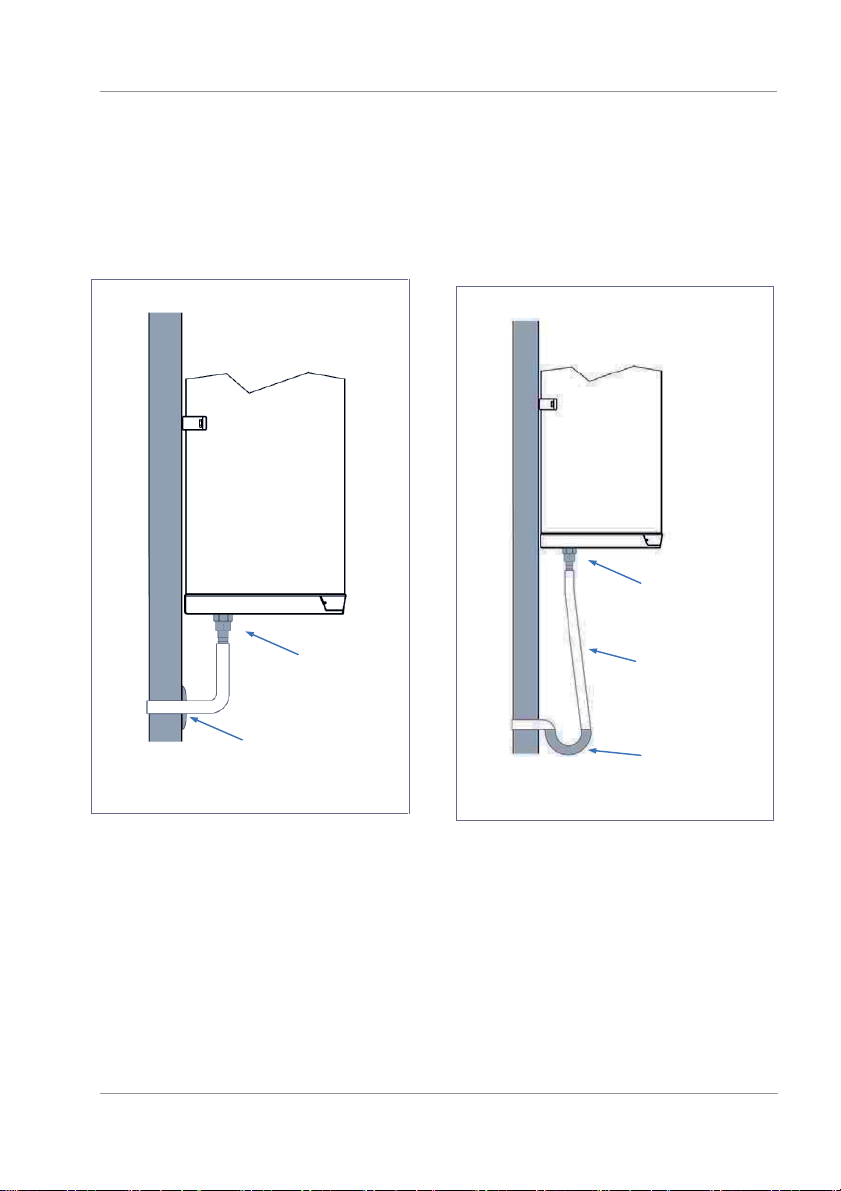

5.5.1 Collegamento dello scarico condensa ...................................................................................................................... 12
5.6 COLLEGAMENTI ELETTRICI................................................................................................................................................................................13
5.7 SCHEMA ELETTRICO...........................................................................................................................................................................................13
6MESSA IN SERVIZIO...............................................................................................................................................13
7MANUTENZIONE....................................................................................................................................................19
7.1 RIPRISTINODEI DISPOSITIVI DISICUREZZA.....................................................................................................................................................19
7.2 ANODI DI MAGNESIO.......................................................................................................................................................................................19

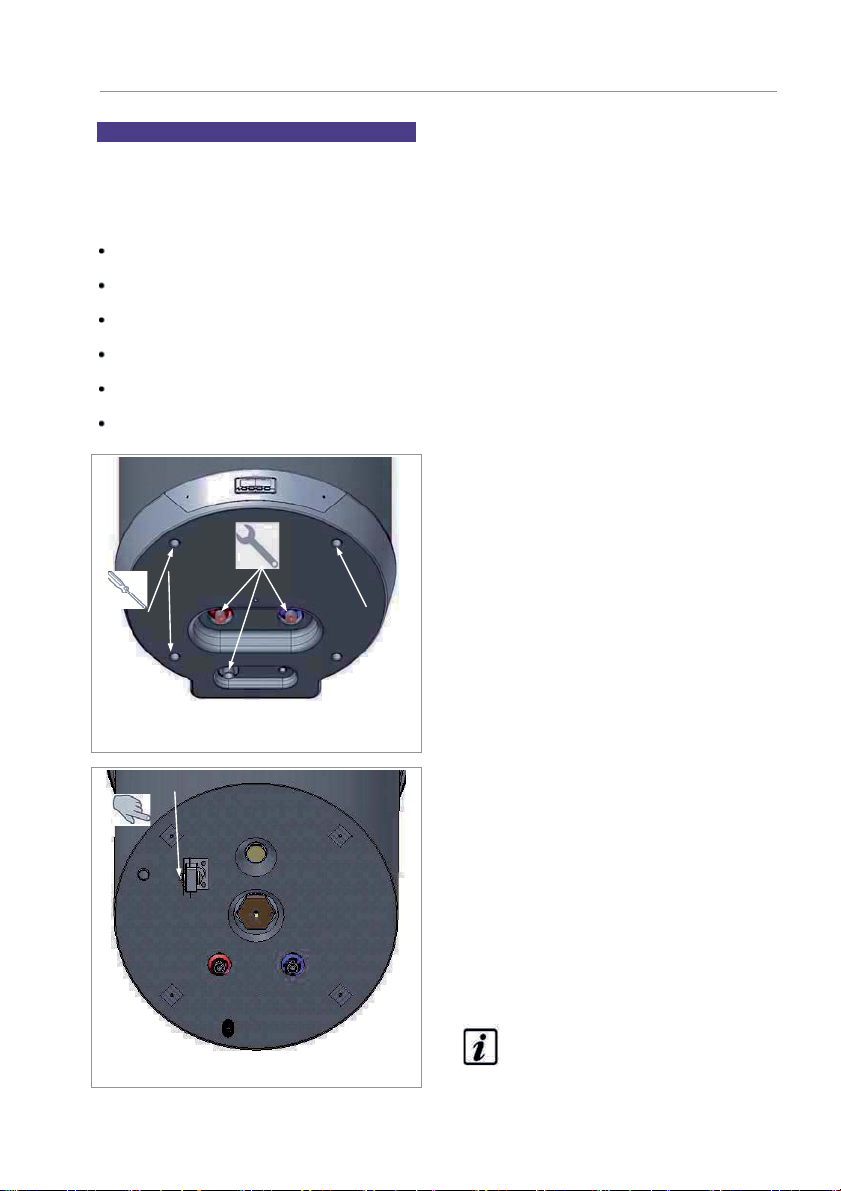

7.3 SVUOTAMENTO DEL BOILER............................................................................................................................................................................20
8RICERCA GUASTI...................................................................................................................................................20

Manuale di installazione e manutenzione
pag. 4 /
21
1 INTRODUZIONE
Il presente manuale di installazione e
manutenzione è da considerarsi parte integrante
della pompa di calore (di seguito chiamata
apparecchiatura).
Il manuale deve essere conservato per i futuri
riferimenti fino allo smantellamento dello stesso.
Esso è rivolto sia all’installatore specializzato
(installatori – manutentori) che all’utente finale.
All’interno del manuale sono descritte le modalità
di installazione da osservare per un corretto e
sicuro funzionamento dell’apparecchiatura e le
modalità d’uso e manutenzione.
In caso di vendita o passaggio dell’apparecchio
ad altro utente, il manuale deve seguire
l’apparecchio fino alla sua nuova destinazione.
Prima di installare e/o utilizzare l’apparecchiatura,
leggere attentamente il presente manuale di
istruzioni ed in particolare il capitolo 4 relativo alla
sicurezza.
Il manuale va conservato con l’apparecchio e
deve essere, in ogni caso, sempre a disposizione
del personale qualificato addetto all’installazione
ed alla manutenzione.
All’interno del manuale vengono utilizzati i seguenti
simboli per trovare con maggiore velocità le
informazioni più importanti:
Informazioni sulla sicurezza
Procedure da seguire
Informazioni / Suggerimenti
1.1 I prodotti
Gentile Cliente,
Grazie per aver acquistato questo prodotto.
La nostra azienda, da sempre attenta alle
problematiche ambientali, ha utilizzato per la
realizzazione dei propri prodotti, tecnologie e
materiali a basso impatto ambientale nel rispetto
degli standard comunitari RAEE (2012/19/UE – RoHS
2011/65/EU.
2 MOVIMENTAZIONE E TRASPORTO
L’apparecchiatura viene fornita in un imballo di
polietilene interamente riciclabile.
Per le operazioni di
scarico utilizzare un
carrello elevatore o un
transpallett: è opportuno
che questi abbiano una
portata di almeno 250 Kg.
L’apparecchiatura
imballata deve essere
mantenuta in verticale
durante tutte le
operazioni di carico.
Le operazioni di disimballo devono essere eseguite
con cura al fine di non danneggiare l’involucro
dell’apparecchiatura se si opera con coltelli o
taglierini per aprire l’imballo in cartone.
Dopo aver tolto l’imballo, assicurarsi dell’integrità
delle unità. In caso di dubbio non utilizzare
l’apparecchio e rivolgersi al personale tecnico
autorizzato.
Prima di eliminare gli imballi, secondo le norme di
protezione ambientale in vigore, assicurarsi che
tutti gli accessori in dotazione siano stati tolti dagli
stessi.
ATTENZIONE!: gli elementi di
imballaggio (graffe, polistirolo, ecc.)
non devono essere lasciati alla portata
dei bambini in quanto pericolosi per gli
stessi.
Per tutto il periodo in cui la l’apparecchiatura
rimane inattiva, in attesa della messa in funzione, è
opportuno posizionarla in un luogo al riparo da
agenti atmosferici.
2.1 Ricevimento
Oltre alle unità all’interno degli imballi sono
contenuti accessori e documentazione tecnica
per l’uso e l’installazione. Verificare che siano
presenti i seguenti componenti:
Valvola di sicurezza
Tronchetto di scarico
Piastra fissaggio
Manuale di installazione e manutenzione
Manuale d’uso

Manuale di installazione e manutenzione
pag. 5 /
21

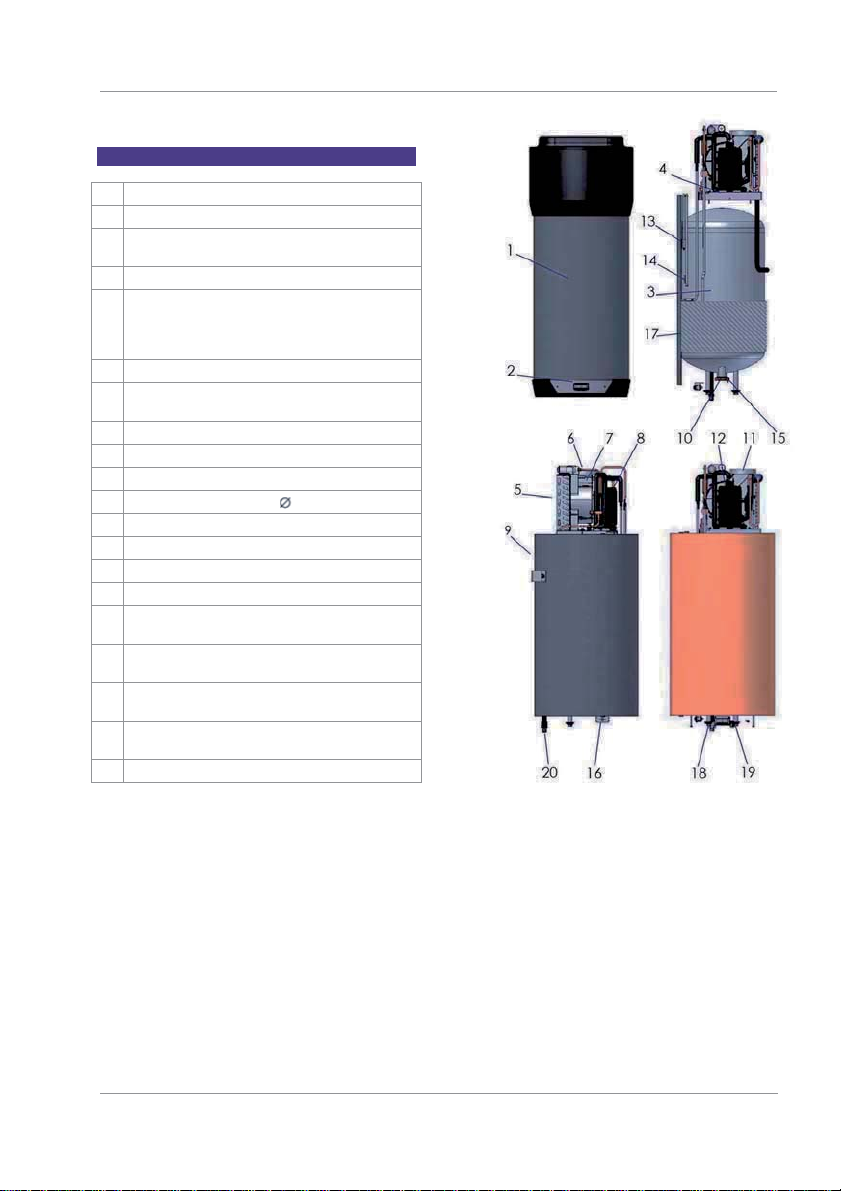

3 CARATTERISTICHE
1
Pompa di calore
2
Pannello di controllo.
3
Serbatoio (boiler) in acciaio con
vetrificazione secondo standard UNI.
4
Unità a pompa di calore
5
Evaporatore a pacco alettato ad alta
efficienza. La quantità di fluido immessa nello
stesso viene regolata da un’apposita valvola
termostatica (valvola di laminazione).
6
Ingresso ricarica refrigerante.
7
Ventilatore di tipo radiale per ricircolo aria
prelevata dall’ambiente.
8
Valvola di laminazione.
9
Staffa di aggancio
10
Anodo in magnesio sostituibile
11
Uscita aria ventilazione ( 125 mm).
12
Compressore rotativo di tipo ermetico.
13
Sonda superiore boiler.
14
Sonda inferiore boiler.
15
Resistenza elettrica ausiliaria 1.2 Kw
16
Termostato di sicurezza bipolare a ripristino
manuale
17
Condensatore avvolto esternamente, non a
contatto con l’acqua
18
Raccordo collegamento uscita acqua calda
(½”).
19
Raccordo collegamento ingresso acqua
fredda (½”).
20
Scarico condensa (½”).

Manuale di installazione e manutenzione
pag. 6 /
21
3.1 Dati dimensionali
1. Ingresso acqua fredda
2. Uscita acqua calda
3. Uscita condensa
4. Staffa fissaggio

Manuale di installazione, uso e manutenzione
pag. 7 / 21
3.2 Caratteristiche tecniche
Modello 90 -
Pompa di Calore
Alimentazione 230-1-50 V-f-Hz
Potenza termica (ISO) 1005 W
Potenza assorbita totale in riscaldamento (ISO) 210 W
COP (ISO) 4,79 W/W
Corrente nominale in riscaldamento (ISO) 0,95 A
Potenza assorbita totale massima in
riscaldamento 270 W
Corrente massima in riscaldamento 1,20 A
Tempo di riscaldamento (EN) (1) 5:30 h:min
Energia di riscaldamento (EN) (1) 1,20 kWh
Consumo in stand-by (EN) (1) 14 W
Classe di impiego (EN) (1) MTipo
Consumo elettrico durante il cilco di impiego
WEL-TC (EN) (1) 2,20 kWh
COPDHW (EN) (1) 2,70 W/W
Temperatura di riferimento acqua (EN) (1) 50,8 °C
Quantità massima d'acqua utilizzabile (EN) (2) 0,094 m3
Efficienza riscaldamento rif norma (EU) 110 %
Classe di efficienza rif norma (EU) A+ -
Consumo annuo di energia elettrica (EU) 465 kWh/anno
Resistenza elettrica Potenza 1200 W
Corrente 5,2 A
Pompa di Calore +
resistenza elettrica
Potenza assorbita totale 1410 W
Corrente nominale 6,15 A
Massima potenza assorbita totale 1470 W
Massima corrente 6,40 A
Accumulo
Capacità di accumulo 87 l
Massima pressione 0,7 MPa
Materiale Acciaio smaltato tipo
Protezione catodica Anodo di Mg tipo
Isolante tipo\spessore poliuretano / 50 tipo/mm
Circuito aria
Tipo ventilatore Centrifugo tipo
Portata aria 130 m/h
Diametero condotti 125 mm
Massima prevalenza disponibile 120 Pa
Circuito frigorifero
Compressore Rotary tipo
Refrigerante R134a tipo
Evaporatore Batteria alettara rame-alluminio tipo
Condensatore Tubo in alluminio avvolto
esternamente al serbatoio tipo
Livelli di potenza sonora interna 60 dB(A)
Livelli di potenza sonora esterna 64 dB(A)
Peso a vuoto Netto 48,5 kg
Note
(ISO) GDWLVHFRQGRODQRUPD,62
(EN) GDWLVHFRQGRQRUPD(1
(EU) GDWLVHFRQGRQRUPD(8
(1)FLFORGLULVFDOGDPHQWR7HPSHUDWXUDDPELHQWH &%6&%87HPSHUDWXUDLQL]LDOHDFTXD &
(2)7HPSHUDWXUDOLPLWHLPSLHJR&7HPSHUDWXUDDFTXDLQJUHVVR&

Manuale di installazione e manutenzione
pag. 8 / 21
4 INFORMAZIONI IMPORTANTI
4.1 Conformità ai regolamenti
europei
La presente apparecchiatura è un prodotto destinato
all’uso domestico conforme alle seguenti direttive
europee:
xDirettiva 2012/19/UE sicurezza generale dei
prodotti;
xDirettiva 2011/65/RoHS riguardante la
restrizione all’uso di determinate sostanze
pericolose nella apparecchiature elettriche ed
elettroniche;
xDirettiva 2003/108/CE sostanze pericolose nelle
apparecchiature elettriche ed elettroniche
(RAEE);
xDirettiva 2014/30/UE compatibilità
elettromagnetica (EMC);
xDirettiva 2014/35/UE bassa Tensione (LVD);
xDirettiva 2009/125/CE progettazione
ecocompatibile.
xRegolamento 2017/1369/ del quadro per
l'etichettatura energetica.
4.2 Grado di protezione degli
involucri
Il grado di protezione dell’apparecchiatura è pari a:
IPX4.
4.3 Limiti di impiego
DIVIETO!: questo prodotto non è stato
progettato, né è da intendersi come
tale, per l'uso in ambienti pericolosi (per
presenza di atmosfere potenzialmente
esplosive - ATEX o con livello IP richiesto
superiore a quello dell’apparecchio) o
in applicazioni che richiedono
caratteristiche di sicurezza (fault-
tolerant, fail-safe) quali possono essere
impianti e/o tecnologie di supporto alla
vita o qualunque altro contesto in cui il
malfunzionamento di una applicazione
possa portare alla morte o a lesioni di
persone o animali, o a gravi danni alle
cose o all'ambiente.
NOTA BENE!: se l’eventualità di un
guasto o di un’avaria del prodotto può
causare danni (alle persone agli animali
ed ai beni) è necessario provvedere ad
un sistema di sorveglianza funzionale
separato dotato di funzioni di allarme al
fine di escludere tali danni. Occorre
inoltre predisporre l’esercizio sostitutivo!
4.4 Limiti di funzionamento
Il prodotto in oggetto serve esclusivamente al
riscaldamento di acqua calda per usi sanitari entro
i limiti di impiego descritti sotto. Per tale scopo
deve essere allacciato alla rete idrica sanitaria
(paragrafo 5.5) e alla rete di alimentazione
elettrica (paragrafo 5.6).
4.4.1 Campo di temperature
4.4.2 Durezza dell’acqua
L’apparecchio non deve operare con acque di
durezza inferiore ai 12°F, viceversa con acque di
durezza particolarmente elevata (maggiore di
25°F), si consiglia l’uso di un addolcitore,
opportunamente calibrato e monitorato, in questo
caso la durezza residua non deve scendere sotto i
15°F.
NOTA BENE!: il costruttore declina ogni
responsabilità nel caso di utilizzi diversi
da quello per cui l’apparecchiatura è
stata progettata e per eventuali errori
di installazione o usi impropri
dell’apparecchio.
DIVIETO!: è vietato l’utilizzo del prodotto
per scopi differenti da quanto
specificato. Ogni altro uso è da
considerarsi improprio e non ammesso.
NOTA BENE!: in fase di progettazione e
costruzione degli impianti vanno
rispettate le norme e disposizioni
vigenti a livello locale.
4.5 Regole fondamentali di sicurezza
xL’utilizzo del prodotto deve essere effettuato da
persone adulte;

Manuale di installazione e manutenzione
pag. 9 /
21
Non aprire o smontare il prodotto quando questo è
alimentato elettricamente;
Non toccare il prodotto se si è a piedi nudi e con
parti del corpo bagnate o umide;
Non versare o spruzzare acqua sul prodotto;
Non salire con i piedi sul prodotto, sedersi e/o
appoggiarvi qualsiasi tipo di oggetto.
4.6 informazioni sul refrigerante
utilizzato
Questo prodotto contiene gas florurati ad effetto serra
inclusi nel protocollo di Kyoto. Non liberare tali gas
nell’atmosfera. Tipo di refrigerante: HFC-R134a.
NOTA BENE!: le operazioni di
manutenzione e smaltimento devono
essere eseguite solo da personale
qualificato.
5 INSTALLAZIONE E COLLEGAMENTI
ATTENZIONE!: l’installazione, la messa in
servizio e la manutenzione del prodotto
devono essere eseguite da personale
qualificato e autorizzato. Non tentare di
installare il prodotto da soli.
5.1 Predisposizione del luogo di
installazione
L'installazione del prodotto deve avvenire in un luogo
idoneo, ossia tale da permettere le normali operazioni di
uso e regolazione nonché le manutenzioni ordinarie e
straordinarie. Occorre pertanto predisporre lo spazio
operativo necessario facendo riferimento alle quote
riportate in figura Fig. 1.
Fig. 1 – Spazi minimi
Il locale deve inoltre essere:
Dotato della adeguate linee di alimentazione idrica
e di energia elettrica;
Predisposto con adeguati scarichi per l’acqua in
caso di danneggiamento del boiler o intervento
della valvola di sicurezza o rottura di
tubazioni/raccordi;
Dotato di eventuali sistemi di contenimento in caso
di gravi perdite d'acqua;
Sufficientemente illuminato.
5.2 Collegamento ventilazione aria
Per un corretto funzionamento la pompa di calore
necessità di un’adeguata ventilazione d’aria.
Realizzare un canale d’aria dedicato così come indicato
nella figura che segue (Fig. 2).
Fig. 2 – Possibili collegamenti scarico aria
Per una corretta areazione della pompa di calore è
inoltre necessario rispettare gli spazi indicati nel
paragrafo 5.1.
Eseguire l’installazione del canale d’aria facendo
attenzione che questo:
Non gravi con il suo peso sull’apparecchiatura
stessa;
Consenta le operazioni di manutenzione;
Sia adeguatamente protetto per evitare intrusioni
accidentali di materiali all’interno
dell’apparecchiatura stessa;
Il collegamento con l’esterno deve essere fatto con
tubazioni idonee, non infiammabili.
La lunghezza equivalente totale delle tubazioni di
espulsione più quella di mandata, incluse griglie non
deve superare i 10 m.
In tabella sono riportati i dati caratteristici di componenti
di canalizzazione commerciale con riferimento a portate
d'aria nominali e diametri 125mm.
'DWR
7XER
OLQHDUHOLVFLR
&XUYD
OLVFLD
*ULJOLD
80
Tipo
/XQJKH]]D
HIIHWWLYD

?
?
P
/XQJKH]]D
HTXLYDOHQWH



P
Collegamento
tipo B
Collegamento
tipo A
Esterno Esterno

Manuale di installazione e manutenzione
pag. 10 /
21
Durante il funzionamento la pompa di
calore tende ad abbassare la
temperatura dell' ambiente se non viene
eseguita la canalizzazione.
In corrispondenza del tubo di espulsione
dell’aria verso l’esterno deve essere
previsto il montaggio di un’adeguata
griglia di protezione allo scopo di evitare
la penetrazione di corpi estranei
all’interno dell’apparecchiatura. Per
garantire le massime prestazioni del
prodotto la griglia deve essere selezionata
tra quelle a bassa perdita di carico.
5.3 Installazione particolare
Una delle peculiarità dei sistemi di
riscaldamento a pompa di calore è
rappresentata dal fatto che tali unità
producono un considerevole abbassamento
della temperatura dell’aria generalmente
espulsa verso l’esterno dell’abitazione. L’aria
espulsa oltre ad essere più fredda dell’aria
ambiente viene anche completamente
deumidificata, per tale ragione è possibile
reimmettere il flusso d’aria all’interno dell’
abitazione per il raffrescamento estivo di
ambienti o vani specifici.
L’istallazione prevede lo sdoppiamento del
tubo di espulsione al quale vengono applicate
due serrande (“A” e ”B”) allo scopo di poter
indirizzare il flusso d’aria o verso l’esterno (Fig.
5a) o verso l’interno dell’abitazione (Fig. 5b).
Fig. 5a – Esempio di installazione speciale
Fig. 5b – Esempio di installazione speciale
5.4 Fissaggio del PRODOTTO
Il prodotto deve essere installato su una parete
solida, non soggetta a vibrazioni. Per il fissaggio
scegliere il tipo di tassello ad espansione più
adatto in funzione della specifica tipologia del
muro. Per il fissaggio del prodotto viene fornita a
corredo (Fig. 6b) una apposita staffa di fissaggio.
Fig. 6a – Quote staffa montata sull’unità
Fig. 6b – Quote di fissaggio staffa a corredo
/50
Periodo invernale
Vano
interno
Esterno
Esterno Vano
interno
AB
BA

Manuale di installazione e manutenzione
pag. 11 /
21
5.5 Collegamenti Idraulici
Collegare la linea di alimentazione di acqua fredda e la
linea in uscita negli appositi punti di allacciamento(
Fig. 7). La tabella qui sotto riporta la misura dei raccordi
in pollici.
Pos.
Descrizione
1
Ingresso acqua
½”G
2
Uscita acqua
½”G
3 Scarico condensa
(disponibile
accessorio per tubo in=16mm ) ½”G
NOTA BENE!: sull'ingresso dell'acqua
fredda è raccomandata, a cura
dell’installatore dell’impianto,
l'installazione di una valvola di
sicurezza a 7 bar serie leggera fornita
in dotazione.
Fig. 7– Collegamento idrico
Fig. 8- Valvola di sicurezza 7 bar per scaldabagno
(fornita a corredo)
NOTA BENE!: Il dispositivo contro le
sovra-pressioni
deve essere fatto
funzionare regolarmente almeno ogni
30 giorni per rimuovere i depositi di
calcare e per verificare che non sia
bloccato (Fig.8)
NOTA BENE!: il tubo di scarico
collegato al dispositivo contro le
sovra-
pressioni deve essere installato
in pendenza continua verso il basso e
in un luogo protetto dalla formazione
di ghiaccio (Fig. 8)
NOTA BENE!: collegare un tubo di
gomma allo scarico della condensa
facendo attenzione a non forzare
troppo per non rompere il tubetto di
scarico stesso
1= rubinetto intercettazione
2= valvola unidirezionale
3=valvola di sicurezza – a corredo
4=scarico condensa ( accessorio a corredo)
5=dispositivo termostatico di miscelazione automatico
Fig. 9 – Esempio impianto idrico
OUT
IN
Tubo di scarico
valvola di sicurezza
da collegare allo
scarico condensa

Manuale di installazione e manutenzione
pag. 12 /
21
5.5.1 Collegamento dello scarico condensa
La condensa che si forma durante il funzionamento della
pompa di calore, fluisce attraverso un apposito tubo di
scarico (½”) che passa all’interno del mantello isolante e
sbocca sulla parte inferiore dell’apparecchiatura (
Fig. 7). Esso deve essere raccordato a un condotto in
modo tale che la condensa possa fluire regolarmente
(vedi esempi di installazione “a” e “b”).
Esempio “a”
Esempio di collegamento dello scarico condensa
senza sifone
Esempio “b”
Esempio di collegamento dello scarico condensa
con sifone
Tubo scarico
condensa Sifone
Tubo scarico
condensa
Raccordo a
corredo
Raccordo a
corredo

Manuale di installazione e manutenzione
pag. 13 /
21
5.6 Collegamenti elettrici
Il prodotto è fornito già cablato. Esso viene alimentato
attraverso un cavo flessibile e una combinazione
presa/spina (Fig. 10 e Fig. 11).
ATTENZIONE!: l
a linea di alimentazione
elettrica alla quale
l’apparecchiatura sarà
collegata deve essere protetta da un
adeguato interruttore differenziale.
Fig. 10 – Presa utente Fig. 11 – Spina apparecchio
5.6.1 Collegamenti remoti
L’apparecchiatura è predisposta per essere collegata
con altri sistemi energetici remoti (fotovoltaico).
L’interfaccia utente dispone di due ingressi
digitali aventi le seguenti funzioni:
Digitale 1 :Non utilizzato .
Digitale 2: ingresso da fotovoltaico.
Quando si chiude un contatto pulito tra i morsetti
morsetti dei jack in dotazione fig. 11b (cavo:
bianco/verde) è abilitata la funzione “Green”. Tale
funzione sfrutta l’eventuale sovra produzione di
energia elettrica e provvede ad innalzare la
temperatura dell’acqua nell’accumulo fino ad un
valore stabilito dall’utente (60°C di fabbrica,
modificabile parametro SP6).
5.7 Schema elettrico
Fig. 12 – Schema elettrico
6 MESSA IN SERVIZIO
ATTENZIONE!: verificare che
l’apparecchiatura sia stata connessa al
cavo di terra.
ATTENZIONE!: verificare che La tensione
di linea corrisponda a quella indicata
sulla targhetta dell’apparecchiatura.
Per la messa in servizio procedere con le seguenti
operazioni:
Riempire il boiler agendo sul rubinetto in
ingresso e verificare che non vi siano perdite
d'acqua da guarnizioni e raccordi.
Non superare la pressione massima ammessa
indicata nella sezione “dati tecnici generali”;
Controllare la funzionalità delle sicurezze del
circuito idraulico;
Connettere la spina alla presa di
alimentazione;
All'inserimento della spina il boiler è in stand-
by, il display rimane spento, si illumina il tasto di
accensione;
Premere il tasto di accensione, l’apparecchio
si attiva in modalità “ECO” (impostazione di
fabbrica).
Sonda 1: sonda superiore
Sonda 1: sonda inferiore
Sonda 3: sonda evaporatore
Punto di connessione
Jack in dotazione
(da cablare)
Fig. 11b

Manuale di installazione e manutenzione
pag. 14 /
21
GESTIONE AVANZATA
NOTA BENE!: le istruzioni che seguono
sono riservate al personale di
assistenza tecnica specializzata.
6.1.1.1 Condizioni per l’avvio dei diversi modi
di funzionamento
Ogni modo di funzionamento deve rispettare
precise condizioni per potersi attivare:
Funzionamento AUTOMATICO
La condizione per l’avvio di questa funzione è
la seguente: sonda inferiore < SP2 – r0 (isteresi);
Funzionamento ECO
La condizione per l’avvio di questa funzione è
la seguente: sonda inferiore < SP1 – r0 (isteresi);
Funzionamento OVERBOOST
La condizione per l’avvio di questa funzione è
la seguente: sonda inferiore < SP3 e sonda
superiore < SP3. Rilevata una temperatura
superiore a SP3 l’Overboost termina ed il
funzionamento ritorna a quello
precedentemente impostato.
6.1.1.2 Allarmi
AL
Allarme di minima temperatura
Rimedi:
-
Verificare la temperatura associata all’allarme;
-
Si vedano i parametri: A0, A1, A2 e A11.
Principali conseguenze:
-Lo strumento continuerà a funzionare
regolarmente
AH
Allarme di massima temperatura
Rimedi:
-
Verificare la temperatura associata all’allarme;
-
Si vedano i parametri: A3, A4, A5 e A11;
Principali conseguenze:
-Lo strumento continuerà a funzionare
regolarmente.
Quando la causa che ha provocato l’allarme
scompare, lo strumento ripristina il normale
funzionamento.
6.1.1.3 Errori
Pr1
Errore sonda parte superiore boiler
Rimedi:
-
Verificare
che il tipo sonda sia congruente con
quanto impostato nel parametro P0;
-
Verificare l’integrità della sonda;
-
Verificare il collegamento strumento-sonda;
-Verificare la temperatura della parte superiore
del boiler.
Principali conseguenze:
-
Lo strumento smette di funzionare.
Pr2
Errore sonda parte inferiore boiler
Rimedi:
-Gli stessi del caso precedente ma
relativamente alla sonda parte inferiore boiler.
Principali conseguenze:
-
Lo strumento smette di funzionare.
Pr3
Errore sonda evaporatore
Rimedi:
-
Gli
stessi del caso precedente ma
relativamente alla sonda evaporatore.
-
Lo strumento smette di funzionare.
Quando la causa che ha provocato l’allarme
scompare, lo strumento ripristina il normale
funzionamento.
6.1.1.4 Lo sbrinamento
Lo sbrinamento può essere attivato nel seguente
modo:
Automaticamente, quando la temperatura
dell’evaporatore scende al di sotto di quella
stabilita con il parametro d17 (solo se P4 è
diverso da 0);
In ogni caso tra uno sbrinamento e l’altro il
compressore deve essere rimasto acceso per un
tempo superiore o uguale a d18 minuti. In caso
contrario la richiesta di sbrinamento non viene
accettata.
Se P4 = 1, d2 rappresenta la temperatura
dell’evaporatore sopra la quale termina lo
sbrinamento. Viceversa, se P4=0 o P4=2, il
parametro d2 non viene considerato.
Se al momento dello sbrinamento la sonda
evaporatore è sopra la soglia impostata col
parametro d2 e il parametro P4 = 1, la richiesta di
sbrinamento non viene accettata.
Lo sbrinamento è composto dalle seguenti tre fasi:
Fase di sbrinamento: il parametro d3 stabilisce
la durata massima della fase.
Stato delle uscite:
-Compressore attivo se d1=1 spento
altrimenti;
-Relè sbrinamento attivo se d1=0,1 spento
altrimenti;
-Ventole accese se d1=2, spente altrimenti.
Se è in corso la funzione “Antilegionella” o
il funzionamento “Overboost” lo
sbrinamento non verrà attivato.
6.1.1.5 Impostazione dei parametri di
configurazione
Per accedere alla procedura:
Assicurarsi che la tastiera non sia bloccata e
che non sia in corso nessun altra procedura
avanzata;

Manuale di installazione e manutenzione
pag. 15 /
21
Tenere premuto il tasto e il tasto per 4
secondi: il display visualizzerà la sigla “PA”
(password);
Premere e rilasciare il tasto ;
Premere e rilasciare il tasto o il tasto
entro 15 secondi per impostare “-19”;
premere e rilasciare il tasto o non operare
per 15 secondi;
Tenere premuto il tasto e il tasto per 4
secondi: il display visualizzerà il primo
parametro “SP1”.
Per selezionare un parametro:
Premere e rilasciare il tasto o il tasto .
Per modificare un parametro:
premere e rilasciare il tasto ;
Premere il tasto o il tasto per
aumentare o diminuire il valore del parametro
(entro 15 secondi);
Premere e rilasciare il tasto o non operare
per 15 secondi.
Per uscire dalla procedura:
Tenere premuto il tasto e il tasto per 4
secondi o non operare per 60 secondi
(eventuali modifiche saranno salvate).
Spegnere e riaccendere lo strumento per
rendere operative le modifiche dei parametri.
6.1.1.6 Ripristino delle impostazioni di
fabbrica
Per accedere alla procedura:
Assicurarsi che la tastiera non sia bloccata e
che non sia in corso nessun altra procedura
avanzata;
Tenere premuto il tasto e il tasto per 4
secondi: il display visualizzerà la sigla “PA”
(password);
Premere e rilasciare il tasto ;
Premere e rilasciare il tasto o il tasto
entro 15 secondi per impostare “149”;
Premere e rilasciare il tasto o non operare
per 15 secondi;
Tenere premuto il tasto e il tasto per 4
secondi: il display visualizzerà la sigla “dEF”
Premere e rilasciare il tasto ;
Premere e rilasciare il tasto o il tasto
entro 15 secondi per impostare “1”;
Premere e rilasciare il tasto o non operare
per 15 secondi: il display visualizzerà “dEF”
lampeggiante per 4 secondi, dopodiché lo
strumento uscirà dalla procedura;
Interrompere l'alimentazione dello strumento.
Per uscire anzitempo dalla procedura:
Tenere premuto il tasto e il tasto per 4
secondi durante la procedura (ovvero prima
di impostare “1”: il ripristino non verrà
effettuato).
6.1.1.7 CONTEGGIO DELLE ORE DI
FUNZIONAMENTO DEL COMPRESSORE
6.1.1.7.1 Cenni preliminari
Lo strumento è in grado di memorizzare fino a 9999
ore di funzionamento del compressore, se il
numero delle ore supera il numero “9999”
lampeggia.
6.1.1.7.2 Visualizzazione delle ore di
funzionamento del compressore
Assicurarsi che la tastiera non sia bloccata e
che non sia in corso nessun altra procedura
avanzata;
Premere e rilasciare il tasto : il display
visualizzerà la sigla “Pb1”;
Premere e rilasciare il tasto o il tasto
per selezionare “CH”;
Premere e rilasciare il tasto .
Per uscire dalla procedura:
Premere e rilasciare il tasto o non operare
per 60 secondi.
In alternativa:
Premere e rilasciare il tasto .

Manuale di installazione, uso e manutenzione
pag. 16 /
21
6.1.1.8 Lista parametri apparecchiatura
Descrizione parametro
Sigla
u.m.
min
max
default
Note
Password (ombra) PA 0Funzione riservata al personale
tecnico specializzato
Set H2O CALDA ciclo economy SP1 °C/°F r3 r4 55.0
Set H2O CALDA ciclo automatico SP2 °C/°F r1 r2 55.0
Set H2O FREDDA SP3 °C/°F 10.0 r2 45.0
Set H2O per stop pompa di calore SP5 °C/°F r1 SP2 55.0
Set H2O per attivazione ingresso digitale
supplemento fotovoltaico SP6 °C/°F 40.0 100.0 60.0
Set H2O antigelo
SP7
°C/°F
0.0
40.0
10
Set point ciclo GREEN
SP8
°C/°F
0
100.0
40
Set evaporatore freddo
SP9
°C/°F
-25.0
25.0
5.0
Set evaporatore guasto SP10 °C/°F -50.0 25.0 -20.0
Calibrazione sonda superiore CA1 °C/°F -25.0 25.0 0.0
Calibrazione sonda inferiore CA2 °C/°F -25.0 25.0 0.0
Calibrazione sonda evaporatore CA3 °C/°F -25.0 25.0 0.0
Tipo Sonda P0 ---- 0 1 1 0 = PTC 1 = NTC
2 = PT1000
Punto Decimale P1 ---- 0 1 1
1 = punto decimale per
temperatura a dy
Unità di misura P2 ---- 0 1 0 0 = °C
1 = °F
Funzione associata alla sonda evaporatore P4 ---- 0 2 1
0 = disabilitata
1 = start-stop sbrinamento
2 = start sbrinamento
Dato a display locale P5 ---- 0 3 0
0 = sonda superiore
1 = set point operativo
2 = sonda inferiore
3 = sonda evaporatore
Dato a display remoto P6 ---- 0 3 0
0 = sonda superiore
1 = set point operativo
2 = sonda inferiore
3 = sonda evaporatore
Tempo di rinfresco dato a display in decimi di
secondo P8 1/10 sec 0 250 5
Differenziale set di lavoro r0 °C/°F 0.1 30.0 7
Minimo set point ciclo auto
r1
°C/°F
10.0
r2
40.0
Massimo set point ciclo auto
r2
°C/°F
r1
100.0
70.0
Minimo set point ciclo economy r3 °C/°F 10.0 r4 40.0
Massimo set point ciclo economy r4 °C/°F r3 100.0 60
Blocco modifica set di lavoro r5 ---- 0 1 0
1 = non è possibile modificare il
set point ma solo visualizzarlo
Ritardo da accensione strumento C0 min 0 240 5 Protezioni sul compressore
Ritardo da ultimo ON
C1
min
0
240
5

Manuale di installazione e manutenzione
pag. 17 / 21
Descrizione parametro
Sigla
u.m.
min
max
default
Note
Ritardo da ultimo OFF C2 min 0 240 5
Minimo tempo in ON C3 sec 0 240 0
Numero ore di funzionamento compressore
per richiesta manutenzione C10 h 0 9999 0 0 = funzione esclusa
Ritardo prelievo temperatura aria per test
evaporatore freddo C11 min 0 999 120
Ritardo minimo tra accensione ventilatore e
attivazione compressore per verifica
temperatura aria in ingresso C12 min 0 240 1
Timeout ciclo GREEN C13 min 0 240
20
Ritardo per controllo ventilatore guasto C14 min -1 240
20
-1 = funzione disabilitata
Tipo di sbrinamento d1 ---- 0 2 2 0 = a resistenze 1 = gas caldo
2 = fermata compressore
Temperatura evaporatore per conclusione
sbrinamento (solo se P4=1) d2 °C/°F -50.0 50.0 3.0
Durata massima sbrinamento d3 min 0 99 30
Soglia per avvio automatico dello
sbrinamento (temperatura evaporatore)
d17 °C/°F -50.0 50.0 -2.0
Tempo minimo di accensione del
compressore per avvio sbrinamento d18 min 0 240 60
Sonda allarme di minima (solo segnalazione
AL1) A0 ---- 0 2 0
0 = sonda superiore
1 = sonda inferiore
2 = sonda evaporatore
Set allarme di minima (solo segnalazione AL1)
A1 °C/°F 0.0
50.0
10.0
Tipo ritardo allarme di minima (solo
segnalazione AL1) A2 ---- 0 1 0
0 = Disabilitato
1 = Assoluto
Sonda allarme di massima (solo segnalazione
AH) A3 ---- 0 2 0
0 = sonda superiore
1 = sonda inferiore
2 = sonda evaporatore
Set allarme di massima (solo segnalazione AH)
A4 °C/°F 0.0 199.0 90.0
Tipo ritardo allarme di massima (solo
segnalazione AH) A5 ---- 0 1 0
0 = Disabilitato
1 = Assoluto
Ritardo allarme di minima AL1 da accensione
strumento (solo segnalazione) A6 min 0 240 120
Ritardo allarmi di temperatura AL1 e AH (solo
segnalzione) A7 min 0 240 15
Differenziale allarmi A11 min 0.1 30.0 2.0
Intervallo accensione resistenze
(antilegionella) H0
giorni
0 99 30
Set funzione antilegionella H1 °C/°F 10.0 199.0
70.0
Durata funzione antilegionella
H3
min
0
240
2
Abilitazione ingresso digitale 1 i0 ---- 0 2 0
0 = ingresso disabilitato
1 = ingresso pressione
2 = ingresso GREEN
Tipo contatto ingresso digitale 1 i1 ---- 0 1 0 0 = attivo se contatto chiuso

Manuale di installazione e manutenzione
pag. 18 / 21
Descrizione parametro
Sigla
u.m.
min
max
default
Note
1 = attivo se contatto aperto
Protezione compressore da fine
alta/bassa
pressione i2 min 0 120 0
Abilitazione ingresso fotovoltaico i3 ---- 0 1 1 0 = ingresso disabilitato
1 = ingresso abilitato
Tipo contatto ingresso fotovoltaico i4 ---- 0 1 0 0 = attivo se contatto chiuso
1 = attivo se contatto aperto
Numero
allarmi ingressi digitali per blocco
strumento i8 ---- 0 15 0
Tempo per reset contatore allarmi ingressi
digitali
i9 min 1 999 240
Abilitazione del buzzer u9 ---- 0 1 1 0 = buzzer disabilitato
1 = buzzer abilitato
Orario accensione per lunedì Hd1 ---- 1 2 1 1 = HOn1-HOF1
2 = HOn2-HOF2
Orario accensione per martedì Hd2 ---- 1 2 1 1 = HOn1-HOF1
2 = HOn2-HOF2
Orario accensione per mercoledì Hd3 ---- 1 2 1 1 = HOn1-HOF1
2 = HOn2-HOF2
Orario accensione per giovedì Hd4 ---- 1 2 1 1 = HOn1-HOF1
2 = HOn2-HOF2
Orario accensione per venerdì Hd5 ---- 1 2 1 1 = HOn1-HOF1
2 = HOn2-HOF2
Orario accensione per sabato Hd6 ---- 1 2 2 1 = HOn1-HOF1
2 = HOn2-HOF2
Orario accensione per domenica Hd7 ---- 1 2 2 1 = HOn1-HOF1
2 = HOn2-HOF2
Orario prima accensione fasce orarie HOn1 ---- 00:00 23.59 --:-- --:-- = funzione esclusa
Orario primo spegnimento fasce orarie HOF1 ---- 00:00 23.59 --:-- --:-- = funzione esclusa
Orario seconda accensione fasce orarie HOn2 ---- 00:00 23.59 --:-- --:-- = funzione esclusa
Orario secondo spegnimento fasce orarie HOF2 ---- 00:00 23.59 --:-- --:-- = funzione esclusa
Indirizzo strumento LA ---- 1 247 247
Baud Rate Lb ---- 0 3 2
0 = 2400
1 = 4800
2 = 9600
3 = 19200
Parità LP ---- 0 2 2 0 = NONE 1 = ODD
2 = EVEN
RISERVATO E9 ---- 0 2
0

Manuale di installazione, uso e manutenzione
pag. 19 /
21
7MANUTENZIONE
7.1 Ripristino dei dispositivi di sicurezza
Il prodotto è dotato di un termostato di
sicurezza. Il dispositivo, a ripristino manuale,
interviene in caso di sovratemperatura.
Scollegare il prodotto dalla presa di
alimentazione elettrica;
Rimuovere il pannello inferiore agendo sulle
apposite viti di chiusura (Fig.1);
Rimuovere i tubi di connessione idraulici e il
tubo di scarico condensa
Ripristinare manualmente il termostato di
sicurezza intervenuto (Fig. 2);
Rimontare il pannello inferiore
precedentemente rimosso;
Ripristinare le connessioni idrauliche avendo
cura di sostituire le guarnizioni di tenuta.
Fig. 1 – Rimozione pannello inferiore
Fig. 2 – Ripristino termostato di sicurezza
7.2 Anodi di magnesio
L'anodo di magnesio (Mg), detto anche
anodo "sacrificale", evita che le eventuali
correnti parassite che si generano all'interno
del boiler possano innescare processi di
corrosione della superficie.
Il magnesio è infatti un metallo a carica
debole rispetto al materiale di cui è rivestito
l’interno del boiler, quindi attira per primo le
cariche negative che si formano con il
riscaldamento dell'acqua, consumandosi.
L'anodo, quindi “sacrifica” se stesso
corrodendosi al posto del serbatoio. Il boiler
dispone di due anodi, uno montato nella
parte inferiore del serbatoio ed uno montato
nella parte superiore del serbatoio (area più
soggetta a corrosione).
L’integrità degli anodi in Mg deve essere
verificata almeno con cadenza biennale
(meglio una volta all’anno). L’operazione
deve essere eseguita da personale
qualificato.
Per eseguire la verifica dell’anodo sostituibile è
necessario procedere con lo svuotamento
dell’acqua dal boiler (vedi paragrafo 7.3).
Per la verifica o sostituzione dell’anodo sacrificale
procedere con la rimozione del pannello inferiore
(Fig. 3). Dopo aver rimosso il pannello inferiore
scollegare i quattro connettori elettrici dell’unità
elettronica di controllo. Una volta rimosso il
pannello, utilizzando uno strumento idoneo svitare
in senso antiorario l’anodo e rimuovere la vecchia
guarnizione (Fig. 3).
Verificare lo stato di integrità del componente. Nel
caso fossero visibili vistosi segni di corrosione tali da
pregiudicarne il funzionamento (riduzione > dei 2/3
della superficie del diametro, cavità, riduzione
della lunghezza) procedere con la sostituzione
dell’anodo avendo cura di sostituire anche la
guarnizione di tenuta sia nel caso di verifica che di
sostituzione.
Al termine dell’operazione di verifica o sostituzione
dell’anodo si consiglia di ripristinare la connessione
idraulica (precedentemente rimossa per
consentire lo svuotamento del boiler) andando a
riempire e pressurizzare il boiler allo scopo di
verificare che non vi siano perdite d’acqua nella
zona interessata dall’intervento manutentivo.
Al termine delle verifiche ri-assemblare il prodotto
seguendo a ritroso le indicazioni del presente
paragrafo
L’operazione di verifica o sostituzione
periodica dell’anodo in Magnesio da
parte di un tecnico qualificato è
occasione per procedere con altri piccoli

Manuale di installazione e manutenzione
pag. 20 / 21
interventi di manutenzione atti a garantire la
massima efficienza del prodotto.
In particolare una volta rimosse le componenti
estetiche è possibile pulire in maniera accurata
l’evaporatore (vedi paragrafo 3.), utilizzando una
spazzola a setole morbide avendo cura di non
deformare le alette in alluminio. E possibile inoltre
verificare che non vi siano depositi di sporcizia nel
condotto di scarico della condensa.
Questi piccoli accorgimenti garantiscono la piena
efficienza del prodotto con un conse guente
risparmio energetico.
Fig. 3 – Rimozione dell’anodo
7.3 Svuotamento del boiler
In caso di inutilizzo, soprattutto in presenza di basse
temperature, è opportuno scaricare l’acqua
presente all’interno del boiler.
Per eseguire tale operazione è sufficiente staccare
il raccordo per l’ingresso dell’acqua (vedere
paragrafo 5.
NOTA BENE!: ricordarsi di svuotare
l’impianto nel caso di basse
temperature onde evitare fenomeni di
congelamento.
Nel caso di inutilizzo del prodotto per
periodi prolungati oltre allo svuotamento
del boiler è opportuno staccare la presa
elettrica in quanto l’apparato è dotato di
una funzione anti congelamento che
potrebbe inutilmente attivarsi anche in
assenza d’acqua nel serbatoio.
8RICERCAGUASTI
Nel caso in cui si osservi un comportamento
anomalo del prodotto, senza che si presentino gli
allarmi o gli errori descritti nei relativi paragrafi è
bene che prima di rivolgersi all’assistenza tecnica si
verifichi, attraverso la tabella seguente se
l’anomalia è facilmente risolvibile.
Anomalia
Possibili Cause
La pompa di calore
non si accende Non c’è elettricità
La spina non è ben
inserita nella presa di
corrente
Il compressore e/o il
ventilatore non si
attivano
Non è ancora trascorso
il tempo di sicurezza
impostato
La temperatura
programmata è stata
raggiunta
La pompa di calore si
attiva e disattiva
ripetutamente
Errata programmazione
dei parametri/valori
impostai di set point
e/o differenziale
La pompa di calore
rimane sempre attiva
senza mai arrestarsi
Errata p
rogrammazione
dei parametri/valori
impostai di set point
e/o differenziale
La resistenza elettrica
non si accende
Non è richiesto il suo
intervento
ATTENZIONE!: nel caso in cui
l’operatore non sia riuscito a porre
rimedio all’anomalia, spegnere
l’apparecchio e contattare il Servizio
assistenza tecnica comunicando il
modello del prodotto acquistato.
Anodo in Mg
Guarnizione
anodo da ¾”
