FGE STARTOOLS P-13 E User manual

Drill press
206, rue Marcel Cachin
37700 Saint-Pierre des Corps
FRANCE
811050-A-20090804
P-13 E
© FAR GROUP EUROPE
EN
FR
DE
ES
IT
PT
NL
EL
PL
FI
BU
SU
DA
RO
RU
TU
CZ
SK
HE
AR
HU
SL
Perceuse colonne
Saulenbohrmaschine
Taladro a columna
Trapanno a colonna
Furador a colonna
Kolomboormachine
    
Wiertaka warstatowa
Pylvasporakone
Стационарна бормашина
Søjleboremaskine
Maşină de găurit fixă
Колонковое сверло
Sütunlu matkap
Stĺpová vŕtačka
רזייל תידומע החדקמ
.ةيرزيال ةيدومع بقث ةلآ
Oszlopos fúrógép
Pelarborrmaskin
Stebrni vrtalnik
Sloupová vrtačka
Seisupuur
Gręžimo staklių stulpelis
Caurumu prese
LT
LV
ET
811050-Manuel-A.indd 1 6/08/09 12:27:45

Une perceuse colonne est une tête de perçage montée sur une colonne
rigide maintenue par un socle, qui peut être xé à l’établi ( on parle
de perceuse d’établi ) ou poser au sol ( perceuse sur colonne ). Elle est
munie d’une table qui peut être inclinable et permet de brider la pièce à
travailler. Un cabestan ( levier ) permet de faire descendre sans effort le
foret vers la table, et s’assurer d’un perçage perpendiculaire.
Elle permet des travaux de perçage en serie avec une grande precision.
Gràce à un guide de profondeur intégré, elle peut faire des trous en
aveugle ( c’est à dire sans traverser totalement la pièce).
C’est une machine faite pour travailler les métaux mais aussi les autres
materiaux ( matières plastiques, bois...) avec les outils adaptés.
© FAR GROUP EUROPE
Equipée de mandrin auto serrant ou à clé, elle peuvent egalement selon les modèles
recevoir directement dans leur broche des forêts dont l’extremité supérieure se ter-
mine par un cône morse ne nécessitant pas de ce fait de mandrin.
En général:
- Cône morse de 1 pour des forets de ø 5 à 14 mm
- Cône morse de 2 pour des forets de ø 14,25 à 23 mm
- Cône morse de 3 pour des forets de ø 23,25 à 31,75 mm
- Cône morse de 4 pour des forets de ø 32 à 50 mm
Il existe des perceuses colonne muni de tête de perçage radiale ceci an d’augmenter
la dimension du col de cygne ( c’est à dire la distance colonne-forêt ).
FICHE CONSEIL
PERCEUSE COLONNE
FR
La vitesse de rotation est reglable an de s’adapter aux diamètres du foret et au mate-
riau à percer.
En pratique, au moment du perçage, le copeau doit sortir de façon continue.
Adapter la vitesse de rotation du mandrin au diamètre du foret:
- Petit diamètre = grande vitesse
- Gros diamètre = petite vitesse
La pièce doit être correctement xée, soit bridée sur la table soit dans l’etau. De plus
le carter de protection du mandrin doit être en place.
Le choix de la vitesse s’effectue en combinant l’emplacement des courroies sur des
poulies étagées. Certaines machines sont équipées de variateur de vitesse mécaniques
ou élétriques apportant un confort d’utilisation en reduisant les manipulations.
811050-Manuel-A.indd 2 6/08/09 12:27:49

© FAR GROUP EUROPE
L’afchage digital, si votre machine en est équipée, permet de lire les réglages pré
selectionnnés manuellement ( par exemple, la vitesse de rotation )
La fonction éclairage, si votre machine en est équipée, permet un confort visuel en
milieu obscur.
Le laser, si votre machine en est équipée, permet de projeter un faisceau matérialisant
le passage de l’outil.
Le reglage en hauteur de la table peut se faire par serrage direct sur la colonne ou par
crémaillère.
Il existe des systèmes de refroidissement en continu, pour eviter l’echauffement du
foret.
L’utilisation d’accessoires adaptés et en bon état est garante d’un fonctionnement
optimal.
811050-Manuel-A.indd 3 6/08/09 12:27:50

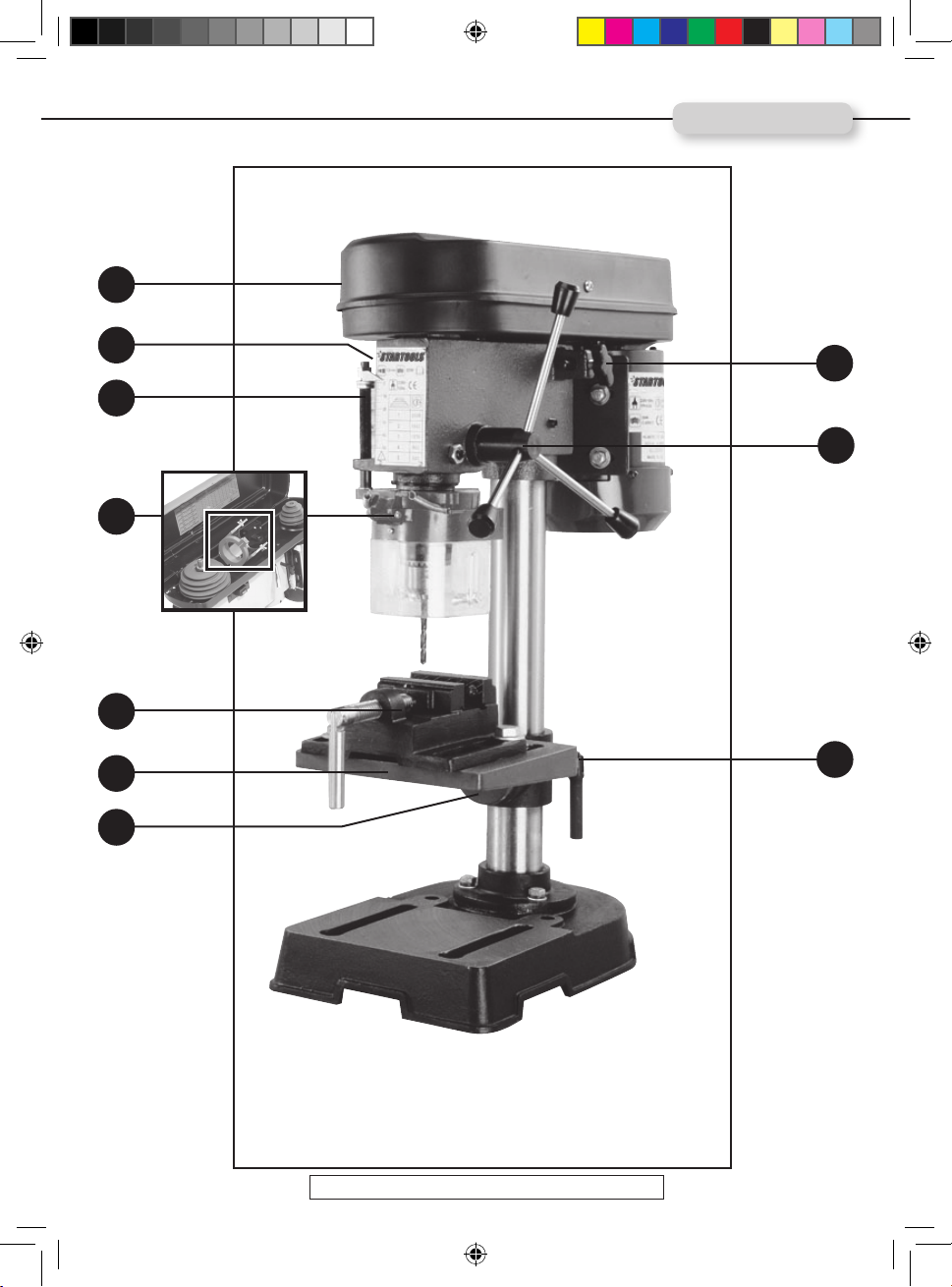

A drill press is a drill head mounted on a rigid column supported by a
base, which may be fixed to the bench (it is referred to as a bench drill
) or placed on the ground (column drill press). It is equipped with a
table, which may be tilting, and allows the workpiece to be restrained.
A capstan (lever ) allows the bit to descend without effort towards the
table to ensure the drilling of a perpendicular hole. It allows mass drill-
ing tasks to be carried out with great accuracy. Thanks to an integral
depth guide, it can create blind holes (i.e. without totally piercing the
part). It is a machine designed to work metal but other materials as
well ( plastic, wood; etc..) with the correct tools.
© FAR GROUP EUROPE
Equipped with a keyless or keyed drill chuck, they can also, according to the various
models, take directly in their drift, bits where the upper edge ends in a Morse taper
therefore not requiring a chuck.
In general:
- Morse taper of 1 for bits from ø 5 to 14 mm
- Morse cone 2 for bits of ø 14.25 to 23 mm
- Morse cone 3 for bits from ø 23.25 to 31.75 mm
- Morse cone 4 for bits of ø 32 to 50 mm
There are drill presses equipped with radial drilling heads in order to increase the size
of the swan-neck (i.e. the column-bit distance ).
ADVICE SHEET
DRILL PRESS
EN
Rotation speed is adjustable in order to adapt to the diameters of the bit and material
to be drilled.
In practice, at the time of drilling, the chip must emerge in a continuous manner.
Adapt the rotation speed of the chuck to the diameter of the drill:
- Small diameter = high speed
- Large diameter = low speed
The part must be properly secured, either held in place on the table or in a vice. What
is more, the drill chuck protection panel must be in place.
The choice of speed is made by contriving the position of the belts on stepped pulleys.
Some machines are equipped with mechanical or electric speed controls providing
convenience of use by reducing handling.
811050-Manuel-A.indd 4 6/08/09 12:27:51

© FAR GROUP EUROPE
The digital display, if your machine has one, show the preselected settings (for exam-
ple, rotation speed)
The lighting function, if your machine has one, makes it more comfortable to work
with in dark environments.
The lighting function, if your machine has one, makes it more comfortable to work
with in dark environments.
Table height setting may be carried out by direct grip on the column or by rack.
There are continuous cooling systems in order to avoid heating the bit.
The use of suitable accessories in good condition will ensure the machine operates optimally
811050-Manuel-A.indd 5 6/08/09 12:27:52

Una taladradora de columna es una cabezal de taladrado armado en una
columna rígida mantenida por una base, que se puede jar al banco (se
habla de taladradora de banco) o colocar en el suelo (taladradora de
columna). Viene provista de una mesa que puede abatirse y que permite
jar la pieza que se tiene que trabajar. Un cabrestante (palanca) permite
bajar sin esfuerzo el taladro hacia la mesa lo que garantiza un tala-
drado perpendicular. Permite trabajos de taladrado en serie con un gran
precisión. Gracias a una guía de profundidad integrada, puede realizar
agujeros ciegos (es decir sin atravesar totalmente la pieza). Es una má-
quina diseñada para trabajar tanto los metales como los otros materiales
(materias plásticas, madera...) con las herramientas adecuadas.
© FAR GROUP EUROPE
Equipada con un mandril autoblocante o de llave también puede, según los modelos,
recibir directamente en el husillo brocas cuya extremidad superior se acaba por un
cono Morse no precisando así pues mandril.
Por lo general:
- Cono Morse de 1 para taladros de ø 5 a 14 mm
- Cono Morse de 2 para taladros de ø 14,25 à 23 mm
- Cono Morse de 3 para taladros de ø 23,25 a 31,75 mm
- Cono Morse de 4 para taladros de ø 32 a 50 mm
Existen taladradoras de columna provistas de una cabezal de taladrado radial con el
n de aumentar la dimensión del cuello de cisne (es decir la distancia columna-broca)
FICHA DE
CONSEJOS
TALADRADORA DE COLU
MNA
ES
La velocidad de rotación puede regularse para adaptarse a los diámetros del taladro y
al material que se tiene que taladrar
En la práctica, cuando se taladra, las virutas tienen que salir de forma continua
Adattare la velocità di rotazione del mandrino al diametro della punta:
- Piccolo diametro = grande velocità.
- Grande diametro = piccola velocità.
La pieza tiene que jarse correctamente, sea en la mesa sea en el torno. Además, el
cárter de protección del mandril tiene que estar colocado
La selección de la velocidad se efectúa combinando la posición de las correas en las
poleas escalonadas. Determinadas máquinas se equipan con variadores de velocidad
mecánicos o eléctricos lo que reduciendo las manipulaciones ofrece una mayor comodi-
dad de uso
811050-Manuel-A.indd 6 6/08/09 12:27:54

© FAR GROUP EUROPE
La visualización digital, si su máquina está equipada con esta función, permite leer
los ajustes preseleccionados manualmente (por ejemplo, la velocidad de rotación
La función iluminación, si su máquina está equipada con esta función, ofrece un
confort visual en los lugares oscuros.
El láser, si su máquina está equipada con esta función, permite proyectar un haz que
materializa el paso de la herramienta.
La regulación de la altura de la mesa puede hacerse por jación directa en la columna
o gracias a una cremallera
Para evitar el calentamiento del taladro existen sistemas de refrigeración continua
La utilización de accesorios adecuados y en buen estado garantiza un funcionamiento óptimo
811050-Manuel-A.indd 7 6/08/09 12:27:55

Un trapano a colonna è una testa di foratura montata su una colonna
rigida, sostenuta da uno zoccolo che può essere fissato al banco (si parla
di trapano da banco) o posato al suolo (trapano su colonna). E’ munito
di un tavolo che può essere inclinabile e permette di bloccare il pezzo da
lavorare. Un argano (leva) permette di far scendere facilmente la punta
verso il tavolo e garantisce una foratura perpendicolare. Permette dei
lavori di foratura in serie con una grande precisione. Grazie ad una guida
di profondità integrata, può fare dei fori alla cieca (cioè senza attraversare
completamente il pezzo). E’ una macchina adatta per lavorare i metalli ma
anche gli altri materiali (materie plastiche, legno...) con gli utensili adatti.
© FAR GROUP EUROPE
Dotate di un mandrino autostringente o a chiave possono anche, secondo i modelli,
ricevere direttamente nel loro mandrino delle punte la cui estremità superiore finisce
con un cono Morse che non ha bisogno di un mandrino.
In generale:
- Cono Morse da 1 per delle punte da ø 5 a 14 mm
- Cono Morse da 2 per delle punte da ø 14,25 a 23 mm
- Cono Morse da 3 per delle punte da ø 23,25 a 31,75 mm
- Cono Morse da 4 per delle punte da ø 32 a 50 mm
Esistono dei trapani a colonna muniti di testa di foratura radiale per aumentare la
dimensione del collo di cigno (cioè la distanza colonna-punta).
SCHEDA CONSIGLI
TRAPANO A COLONNA
IT
La velocità di rotazione è regolabile e si adatta ai diametri della punta e al materiale
da forare.
In pratica, durante la foratura, il truciolo deve uscire continuamente
Adattare la velocità di rotazione del mandrino al diametro della punta:
- Piccolo diametro = grande velocità.
- Grande diametro = piccola velocità.
Il pezzo deve essere ssato in modo corretto o bloccato sul tavolo o nel morsetto.
Anche il carter di protezione del mandrino deve essere posizionato
La scelta della velocità si effettua assemblando il posizionamento delle cinghie sulle
pulegge a gradini. Alcune macchine sono munite di variatore di velocità meccanico o
elettrico che le rende confortevoli all’uso riducendo le manipolazioni
811050-Manuel-A.indd 8 6/08/09 12:27:57

© FAR GROUP EUROPE
La visualizzazione digitale, se la vostra macchina ne ha una, permette di leggere le
regolazioni preselezionate manualmente (per esempio, la velocità di rotazione)
La funzione illuminazione, se la vostra macchina ne ha una, permette un comfort
visivo nell’oscurità.
Il laser, se la vostra macchina ne ha uno, permette di proiettare un fascio che materia-
lizza il passaggio dell’utensile.
La regolazione in altezza del tavolo può essere fatta tramite serraggio diretto sulla
colonna o tramite cremagliera
Esistono dei sistemi di raffreddamento continuo che evitano il riscaldamento della
punta
L’utilizzazione di accessori adatti e il buono stato garantiscono un funzionamento ottimale
811050-Manuel-A.indd 9 6/08/09 12:27:58

Um berbequim de coluna é uma cabeça de furar montada numa coluna rígida
mantida por uma base. Esta base pode ser fixada a uma bancada (denomi-
nando-se, nesse caso, berbequim de bancada) ou instalada sobre um piso
(berbequim de coluna). O berbequim vem equipado com uma mesa que pode
ser inclinável e permite apertar a peça de trabalho. Um cabrestante (alavan-
ca) permite comandar a descida sem esforço da broca em direcção à mesa,
e garantir uma perfuração perpendicular. Ele permite realizar trabalhos de
perfuração em série com grande precisão. Graças a uma guia de profundidade
integrada, é capaz de realizar orifícios cegos (ou seja, sem atraverssar total-
mente a peça). Trata-se de uma máquina sob medida não apenas para o tra-
balho de metais, como também de outros materiais (plásticos, madeira, etc.),
com ferramentas adaptadas.
© FAR GROUP EUROPE
Equipado com um mandril de aperto automático ou com chave, pode também,
consoante o modelo, receber directamente na árvore brocas cuja extremidade superior
se termina por um cone mordente que dispensa o mandril
Em geral:
- Cone mordente de 1 para brocas de ø 5 a 14 mm
- Cone mordente de 2 para brocas de ø 14,25 a 23 mm
- Cone mordente de 3 para brocas de ø 23,25 a 31,75 mm
- Cone mordente de 4 para brocas de ø 32 a 50 mm
Certos berbequins de coluna possuem uma cabeça de perfuração radial, de maneira
a aumentar a dimensão do pescoço de cisne (ou seja, a distância entre a coluna e a
broca).
FICHA CONSELHO
BERBEQUIM DE
COLUNA
PT
A velocidade de rotação é ajustável para adaptar-se aos diâmetros da broca e ao mate-
rial a perfurar
Na prática, no momento da perfuração, a apara deve sair continuamente
Adaptar a velocidade de rotação do mandril ao diâmetro da broca:
- Pequeno diâmetro = alta velocidade
- Grande diâmetro = baixa velocidade.
A peça deve estar correctamente xada, apertada ou na mesa ou num torno. Além
disso, o cárter de protecção do mandril deve estar instalado.
Para escolher a velocidade, basta combinar a localização das correias nas polies esca-
lonadas. Certas máquinas estão equipadas com um variador de velocidade mecânico
ou eléctrico que oferece um maior conforto de utilização, reduzindo as manipulações
811050-Manuel-A.indd 10 6/08/09 12:28:00

© FAR GROUP EUROPE
O visor digital, se a sua máquina possuir, permite ler os ajustes pré-seleccionados
manualmente (por exemplo, a velocidade de rotação).
A função de iluminação, se a sua máquina oferecer, permite um maior conforto visual
em ambientes escuros.
O laser, se a sua máquina possuir, permite projectar um feixe que materializa a trajec-
tória da ferramenta.
A altura da mesa pode ser directamente ajustada na coluna ou por intermédio da
cremalheira.
Existem sistemas de refrigeração contínua, para evitar o aquecimento da broca.
A utilização de acessórios adaptados e em boas condições é a garantia de um funcionamento
ideal
811050-Manuel-A.indd 11 6/08/09 12:28:01

© FAR GROUP EUROPE
FIG. A
01
11
10
09
02
05
03
04
06
07
811050-Manuel-A.indd 12 6/08/09 12:28:02

© FAR GROUP EUROPE
FIG. C
x 3
811050-Manuel-A.indd 13 6/08/09 12:28:06

© FAR GROUP EUROPE
FIG. D
01 03
811050-Manuel-A.indd 14 6/08/09 12:28:07

© FAR GROUP EUROPE
05
811050-Manuel-A.indd 15 6/08/09 12:28:07

FIG. E
© FAR GROUP EUROPE
01
03
811050-Manuel-A.indd 16 6/08/09 12:28:09

© FAR GROUP EUROPE
60 mm
60 mm
04
811050-Manuel-A.indd 17 6/08/09 12:28:09

© FAR GROUP EUROPE
05
2620
1880
1370
900
520
811050-Manuel-A.indd 18 6/08/09 12:28:10

10
FIG. F
<10mm
01
© FAR GROUP EUROPE
811050-Manuel-A.indd 19 6/08/09 12:28:10

1
2
1 2
1
2
1 2
03
© FAR GROUP EUROPE
811050-Manuel-A.indd 20 6/08/09 12:28:11
