Filix ARPOOL IRIS TRIFECTA User manual

ARPOOL IRIS TRIFECTA
INSTALLATION INSTRUCTIONS (HOUSING)
ALL DIMENSIONS ARE GIVEN ACCORDING TO THE SI SYSTEM OF UNITS (MM, KG, °C), ADDITIONAL DIMENSIONS THAT ARE WRITTEN IN BRACKETS, ARE GIVEN ACCORDING TO THE
U.S. MEASUREMENT SYSTEM (IN, LBS, °F)
UNDERWATER
5m MAX.
IP68 AISI316L
1/3
www.filixlighting.com
GENERAL REMARKS ON SAFETY
·READ ALL OF THESE INSTRUCTIONS BEFORE
INSTALLING THE HOUSING.
·KEEP ALL OF THE INSTRUCTIONS FOR FUTURE
REFERENCE.
·INSTALLATION IS TO BE PERFORMED BY A
QUALIFIED CONTRACTOR.
·ALL INSTALLATIONS ARE TO CONFORM TO THE
STANDARDS OF THE NATIONAL ELECTRICAL CODE
AS WELL AS ALL LOCAL JURISDICTIONAL CODES
AND REGULATIONS.
·THE MANUFACTURER ACCEPTS NO RESPONSIBILITY
FOR DAMAGE TO PERSONS OR PROPERTY ARISING
THROUGH IMPROPER USE OR INSTALLATION.
·HOUSINGS' SURFACES EXPOSED TO THE EFFECTS OF
WATER (INCLUDING WATER CONTAINING CHLORINE)
ARE MADE OUT OF AISI316L STAINLESS STEEL.
AISI316L IS SUITABLE FOR THIS USE AND WILL
PREVENT CORROSION UP TO LEVEL OF 1000 PPM OF
CHLORINE IN WATER AND UP TO WATER pH LEVEL
OF 7.
WARRANTY
ALL PRODUCTS ARE COVERED BY THIS WARRANTY AND WE MAKE NO OTHER WARRANTIES. THE
WARRANTY SHALL APPLY FOR A PERIOD OF THREE (3) YEAR FROM THE DATE OF ORIGINAL
PURCHASE – INVOICE DATE. THE WARRANTY ONLY COVERS PRODUCTS INSTALLED AND
MAINTAINED IN ACCORDANCE WITH THE INSTRUCTIONS PROVIDED BY THEIR RESPECTIVE
MANUFACTURER AND NO WARRANTY IS MADE WITH RESPECT TO ANY OF OUR PRODUCTS THAT
ARE OTHERWISE INSTALLED OR MAINTAINED. PRODUCT DIMENSIONS LISTED ARE PROVIDED BY
THEIR RESPECTIVE MANUFACTURER AND TO OUR KNOWLEDGE ARE AS ACCURATE AS POSSIBLE.
DEFECTS OR FAILURES ARISING DURING SHIPMENT OR DUE TO ALTERATION, MISUSE, NEGLIGENCE,
ACCIDENT, THEFT, DEFECTIVE MAINTENANCE, DAMAGE BY AND ACTIONS OF OTHERS, OR WHERE
ADEQUATE CARE HAS NOT BEEN TAKEN TO PREVENT CHEMICAL, ICE, OR SNOW DAMAGE TO THE
PRODUCT SHALL NOT BE COVERED BY THIS WARRANTY. THE WARRANTY DOES NOT COVER
PRODUCTS THAT HAVE BEEN EXPOSED TO TOXIC, NUCLEAR, OR CORROSIVE ENVIRONMENTS, OR
WHERE OPERATING TEMPERATURES FALL BELOW -30° C OR EXCEED +55° C. DUE TO THE
UNSUITABILITY OF MANY CLEANING AGENTS SUCH ASPECTS OF OUR PRODUCTS AS COULD BE
DAMAGED BY THEIR USE, FOR EXAMPLE GLASS AND FINISHES, ARE SPECIFICALLY EXCLUDED
FROM THE TERMS OF THIS WARRANTY. WARRANTY APPLIES TO ALL MATERIAL FINISHES,
CABLING AND GLASS PERFORMANCE UNLESS MECHANICALLY DAMAGED. THE WARRANTY DOES
NOT COVER CHROMATICITY RANGE CLAIMS IF THE PRODUCT IS IN THE SAME CHROMATICITY
RANGE AS SPECIFIED ON A SPEC SHEET. PRODUCTS MAY DIFFER BY ELECTRICAL, OPTICAL AND
MECHANICAL PROPERTIES. UNDER THIS WARRANTY FILIX IS NOT LIABLE OR RESPONSIBLE FOR
ANY ADDITIONAL CHARGES SUCH AS SHIPPING, TRANSPORTATION OF ADDITIONAL AND NEW
ITEMS, LABOR CHARGES RELATED TO REMOVAL OR REPLACEMENT, OR ANY OTHER INCIDENTAL OR
CONSEQUENTIAL DAMAGES. ALL ELECTRONIC OR CONSUMABLE COMPONENTS ARE SUBJECT TO
REPAIR OR CHANGE OVER TIME UNDER STANDARD REPLACEMENT AND NORMAL SERVICING TERMS
WITH OFFICIAL DEALER, DISTRIBUTOR OR MANUFACTURER RATHER THAN WARRANTY TERMS. THE
WARRANTY DOES NOT COVER CHROMATICITY RANGE CLAIMS IF THE PRODUCT IS IN THE SAME
CHROMATICITY RANGE AS SPECIFIED ON A SPEC SHEET. PRODUCTS MAY DIFFER BY ELECTRICAL,
OPTICAL AND MECHANICAL PROPERTIES.
DISCLAIMER OF IMPLIED WARRANTIES
EXCEPT AS SET FORTH IN THE LIMITED WARRANTY OR OTHERWISE REQUIRED BY LAW, FILIX LTD.
PROVIDES ALL PRODUCTS AS IS AND DISCLAIMS ALL OTHER EXPRESS OR IMPLIED WARRANTIES,
INCLUDING BUT NOT LIMITED TO IMPLIED WARRANTIES OF MERCHANTABILITY OR FITNESS FOR A
PARTICULAR PURPOSE, AND ALL SUCH WARRANTIES ARE EXPRESSLY DISCLAIMED.
LIMITATION OF DAMAGES
IF DURING THE WARRANTY PERIOD ANY PRODUCT PROVES DEFECTIVE IN MATERIALS OR
WORKMANSHIP, OR FAILS TO MEET OUR PUBLISHED PERFORMANCE SPECIFICATIONS FOR THE
PRODUCT, FILIX LTD. LIABILITY FOR ANY BREACH OF WARRANTY SHALL BE LIMITED TO REPAIR
OR, AT FILIX LTD. OPTION, REPLACEMENT WITH A NONDEFECTIVE PRODUCT OF SUBSTANTIALLY
SIMILAR SPECIFICATIONS.
THIS WARRANTY COVERS FILIX LTD. AND IS LIABLE FOR, ONLY THAT WARRANTY COVERAGE
AND DAMAGES SPECIFICALLY DETAILED ABOVE. EXCEPT AS MAY OTHERWISE BE REQUIRED BY
LAW, FILIX LTD. SHALL NOT BE LIABLE FOR INDIRECT, INCIDENTAL, OR CONSEQUENTIAL DAMAGES,
EVEN IF FILIX LTD. HAS BEEN ADVISED OF THE POSSIBILITY OF SUCH DAMAGE. THIS DISCLAIMER
APPLIES DURING AND AFTER THE WARRANTY PERIOD. WARRANTY IS INITIATED AND VALID FROM
THE SHIPPING DATE.
IF A DEFECT IS DISCOVERED DURING THE PERIOD TO WHICH THIS WARRANTY APPLIES, REPAIR OR
REPLACEMENT IS SUBJECT TO THE PROPER NOTIFICATION AND CONSENT OF FILIX LTD.

2/3
www.filixlighting.com
HOUSING DIMENSIONS
CONCRETE HOUSING
www.filixlighting.com
363mm
(14,3˝)
125mm
(4,9˝)
203mm
[7.9in]

3/3
HOUSING INSTALLATION GUIDE
WELDMENT POOL HOUSING
www.filixlighting.com
14
3
www.filixlighting.com
CONCRETE POOL HOUSING
14
2
1. CUT STEEL SHEET AT THE INST. POSITION AS PER DIMENSIONS SHOWN BELOW
2. PLACE THE HOUSING ON TO THE STEEL SHEETING
3. FIX THE HOUSING TO THE STEEL SHEETING
4. WELD THE HOUSING TO THE STEEL SHEETING. WELDING PROCESS SHALL BE PERFORMED BY QUALIFIED PROFESSIONAL
5. ATTACH THE CABLE CONDUIT HOSE TO THE HOUSING GLAND (CONDUIT HOSE NOT SUPPLIED BY MANUFACTURER)
6. GROUND THE HOUSING (GROUNDING WIRE NOT SUPPLIED BY MANUFACTURER)
3
INSTALLATION
HOUSING (2)
STEEL SHEET
1. ATTACH THE ARPOOL INSTALLATION HOUSING TO THE FORMWORK WITH SCREWS OR NAILS (SCREWS/NAILS NOT
SUPPLIED BY MANUFACTURER;SCREWS/NAILS SHALL BE MADE OUT OF MARINE GRADE STAINLESS STEEL (A4/AISI316L))
2. ROUTE THE CABLE CONDUIT HOSE TO THE DRY AREA WHERE POWER SUPPLY WILL BE LOCATED, AND ATTACH IT TO
HOUSING GLAND (CONDUIT HOSE NOT SUPPLIED BY MANUFACTURER)
3. GROUND THE HOUSING (GROUNDING WIRE NOT SUPPLIED BY MANUFACTURER).
4. AFTER THE CONCRETE POUR AND WHEN THE FORMWORK IS REMOVED CUT THE EXCESS OF NAILS/SCREWS
5. PUT MORTAR AND TILES
IMPORTANT SUGGESTION:
IT IS ADVISED THAT THE THICKNESS OF TILE+MORTAR IS MAXIMUM 25mm/1" THICK.
PAY ATTENTION THAT THREADED HOLES ARE NOT COVERED BY MORTAR OR TILES. THREADED HOLES SHOWN IN
WELDMENT POOL HOUSING INSTALLATION GUIDE
TILES (MAX.
25mm/1")
HOUSING
CONCRETE
GROUNDING
CABLE CONDUIT
HOSE
MORTAR (5)
GROUNDING
(6)
CABLE CONDUIT
HOSE (5)
R67,5mm+1
-0
(2,7˝++0.04˝
-0.00˝)
325,5mm+1mm
-0mm
(12,7˝+0.04˝
-0.04 )
135mm+1mm
-0mm
(5,3˝+0.04˝
-0,00˝)
CUT OUT DIMENSIONS
6
THREADED HOLES
MUST NOT BE COVERED
5
Other Filix Underwater Lighting manuals
Popular Underwater Lighting manuals by other brands

PLG
PLG NEPTUN 3 user manual

SmartPool
SmartPool NiteLighter NL50 Installation & operation manual

AVID LABS
AVID LABS AVERE 3 Wash manual

Astral Pool

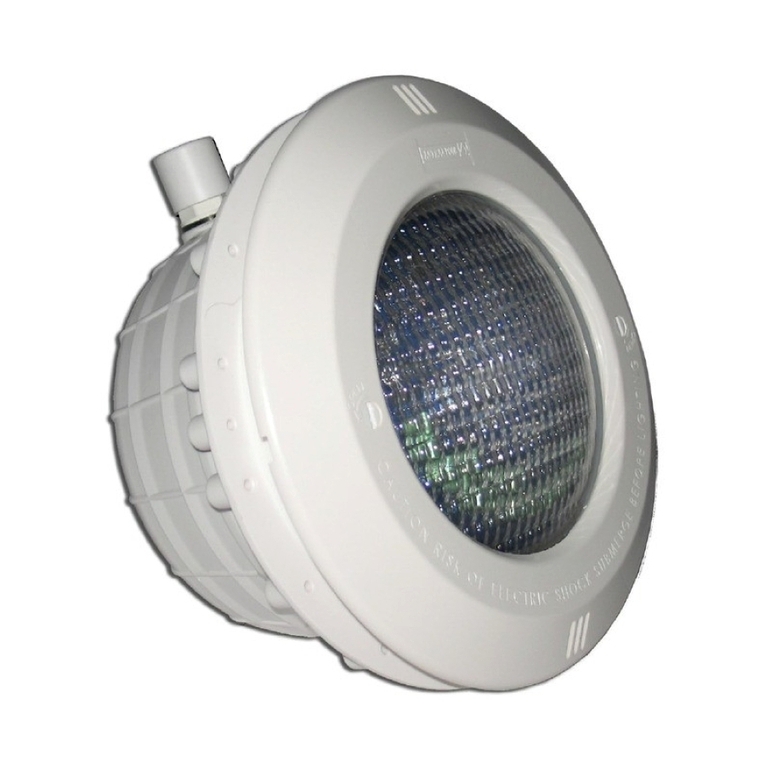

Astral Pool PAR56 Installation and maintenance manual
