Fisher & Paykel double drawer DD6051 Assembly Instructions

DishDrawer
Integrated panel preparation
US CA
DS605I and DD605I models
DishDrawer
Préparation du panneau intégré
Modèles DS605I et DD605I
DishDrawer
Preparación del panel integrado
Modelos DS605I y DD605I

Important!
Read these instructions completely and carefully.
Ensure the product is not plugged in.
Installation of DishDrawer® panels requires basic mechanical and electrical skills.
Installation must comply with your local building and electricity regulations.
Failure to install the DishDrawer panels correctly could invalidate any warranty or liability
claims.
WARNING!
Cut Hazard
Take care - panel edges are sharp.
Failure to use caution could result in injury or cuts.
Safety and warnings
US CA

1
Contents
Double models
Product preparation
2
Single models
Product preparation
4
Panel Installation
Badge cut-out, handle and mounting bracket 6
Securing the mounting brackets 7
Reconnecting the wires and fitting the 8
panels and a custom toe kick (double models only)
Important!
SAVE THESE INSTRUCTIONS
The models shown in this User Guide may not be available in all markets and are
subject to change at any time. For current details about model and specification
availability in your country, please go to our website www.fisherpaykel.com or
contact your local Fisher & Paykel dealer.
US CA

2
(min. 12 ¼” (311.5 mm))
Product preparation
Double DishDrawer models
A
C
Installation diagrams for illustration purposes only
The following calculations assume the top of the upper panel is aligned with the top of the
adjacent cabinetry. The nal panel/cabinetry alignment is achieved by adjusting the feet:
width of ALL panels
Measure A ( the width between adjacent door/drawer fronts) and write it in the rst box below,
then complete the equation.
i.e - 2 x =
height of upper panel
i.e 15 ⁄” + =
height of lower panel
Measure C ( door/drawer height (or equivalent)) and write it in the rst box below,
then complete the equation.
i.e 30 ” - 15 ⁄” - ⁄” = 14 ⁄” - - ⁄” =
Note: The‘door extension’ B allows for the top of the upper panel to be above the DishDrawer® where required.
min. ⁄”
(2.5
mm)
width of ALL panels
min. ⁄”
(5 mm)
min.
⁄”
(5 mm)
upper
panel
height of
upper panel
Adoor clearance panel width Awidth ALL panelsdoor clearance
(min. 23 ⁄”(595 mm))(min. ⁄” (2.5 mm))
Air gap
lower
panel
toe kick panel
B
height of
lower panel
32
¼-
34
⁄”(819.5 - 879.5 mm)
28
⁄
“
(735 mm)
D
height of
toe kick
panel
⁄”(8mm)
Air gap
Bheight
upper panel
standard height B door extension
(0 mm recommended)
Cheight
upper panel height
lower panel C
(min. 28 ¼” (717.5 mm) + B))
height upper panel
Air gap
height lower panel
height upper panel
min. ½“
(12 mm)
min. ⁄”
(2.5
mm)
24 ¼” - 2 x ⁄” = 24 ⁄”
(616 mm) (2.5 mm) (611 mm)
15 ⁄” + 0 ” = 15 ⁄”
(398 mm) (0 mm) (398 mm) (398 mm)
(762 mm) (398 mm) (8 mm) (356 mm)
(8 mm)
US CA

3
Product preparation
Toe kick preparation
Integrated Panel material
⁄
-
⁄”
(16 - 20 mm) panel thickness
Adequately sealed to withstand moisture (122
O
F/50
O
C @ 80% RH)
Parts supplied
Panel mounting
screws (12) Integrated rectangular badge (2)
(Satin chrome supplied)
Integrated door seal (2)
Mounting
bracket (2)
Toe kick
mounting
screws (5)
Toe kick mounting
bracket (1)
(min.
2 ¾” (70.5 mm))
height of toe kick panel
Measure D ( height from the top of adjacent cabinet door fronts to the oor) and write it in the rst
box below, then complete the equation.
i.e 34 ¼” - 0” - 28 ⁄” - ½” = 4 ⁄” -- - =
Dheight
toe kick panel D
min.
clearance
height
toe kick panel
B
DishDrawer®
dimension
B
height adjacent
cabinetry door extension
Toe kick options
The black prefinished toe kick panel is
supplied. This panel can also have a front panel
of your choice attached to it using screws or an
adhesive.
A toe kick panel of any material with thickness
⁄
-
¾”
(9 - 19 mm) can be screwed to the
plastic toe kick mounting bracket (supplied).
max.
2 ⁄” (67mm)
2 ⁄” - 5”
(67-127 mm)
Prefinished Toe kick panel (1)
(870 mm) (0 mm) (735 mm) (12 mm) (123 mm)
28 ⁄”
(735 mm)
½”
(12 mm)
2 ⁄”
(55 mm)
17 ”
(432 mm)
R ½”
(432 mm)
US CA

4Product preparation
Single DishDrawer models
A
B
Installation diagrams for illustration purposes only
height of the panel
Measure B ( door/drawer height (or equivalent)) and write it in the rst box below,
then complete the equation.
i.e 16 ” - ⁄” = 15 ⁄” - ⁄” (9 mm) Air gap =
Note: when the top of the DishDrawer® has to be lower than the adjacent cabinetry, the panel can be increased
in height.
width of panel
panel
height of panel
Bpanel height
Air gap
Bpanel height
min. ⁄”(5 mm)
min.
⁄”
(5 mm)
min. ⁄”
(2.5
mm)
min. ⁄”
(2.5
mm)
⁄”(9mm)
Air gap
⁄”(9mm)
Air gap
The following calculations assume the top of the panel is aligned with the top of the adjacent
cabinetry.
width of the panel
Measure A ( the width between adjacent door/drawer fronts) and write it in the rst box below,
then complete the equation.
i.e - 2 x =
Adoor clearance panel width Apanel widthdoor clearance
(min. 23 ⁄”(595 mm))(min. ⁄” (2.5 mm))
24 ¼” - 2 x ⁄” = 24 ⁄”
(616 mm) (2.5 mm) (611 mm)
(min. 15 ⁄”(398 mm))
(407 mm) (9 mm) (398 mm)
US CA

5

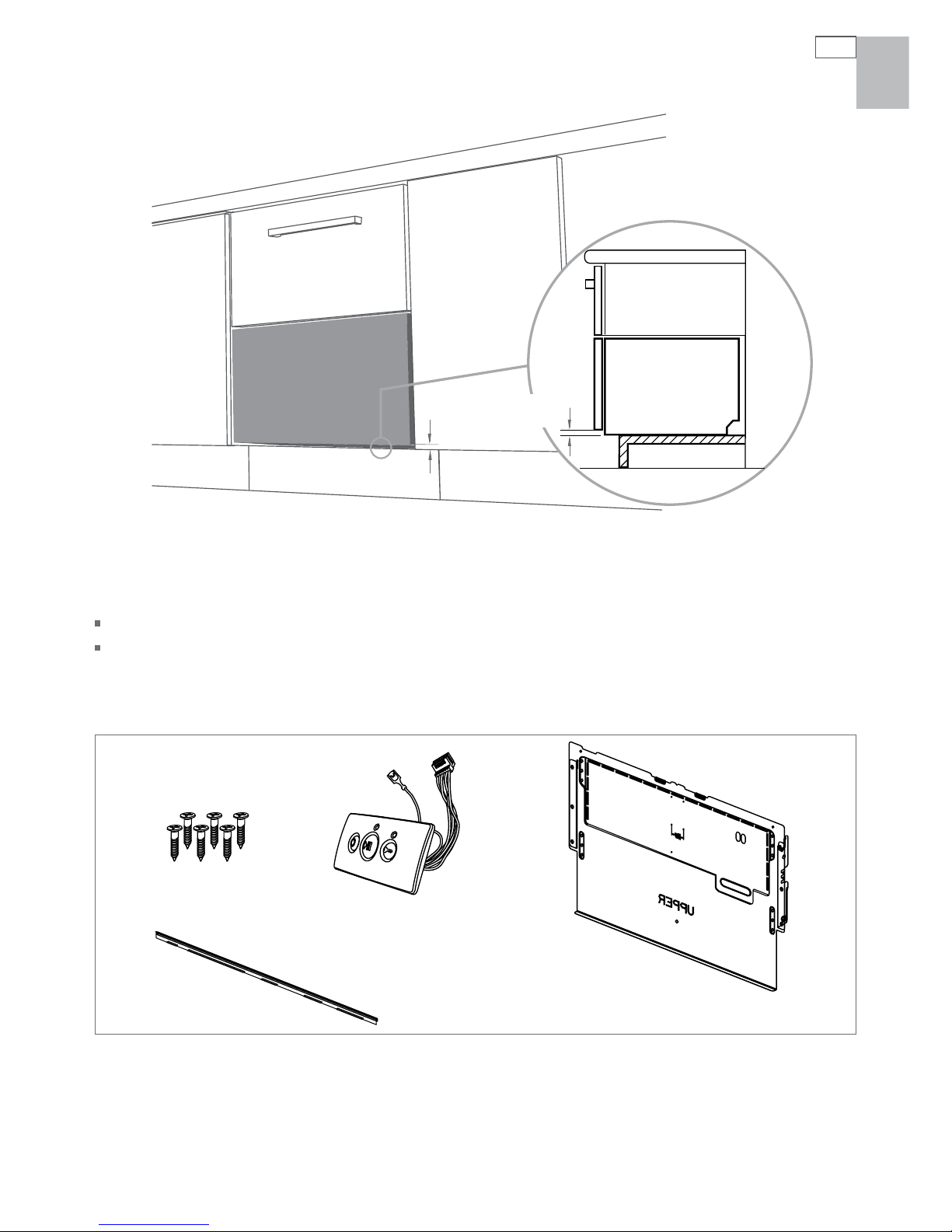

Product preparation
panel
Use this diagram if installing the DishDrawer® near floor level.
Integrated Panel material
⁄
-
⁄”
(16 - 20 mm) panel thickness
Adequately sealed to withstand moisture (122
O
F/50
O
C @ 80% RH)
Parts supplied
Panel mounting
screws (6) Integrated rectangular badge (1)
(Satin chrome supplied)
Mounting
bracket (1)
⁄”(9mm)
Air gap
⁄”(9mm)
Air gap
US CA
Integrated door seal (1)

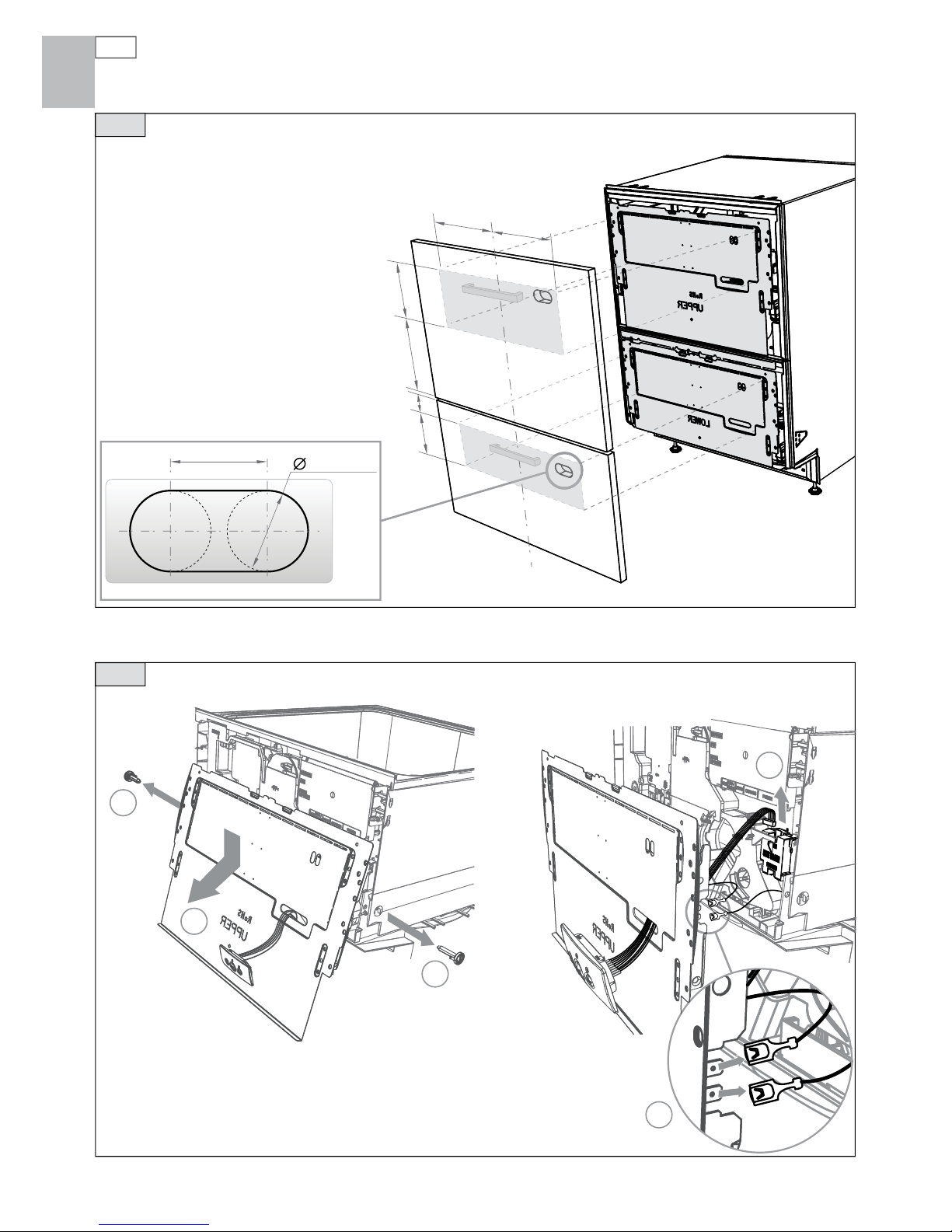

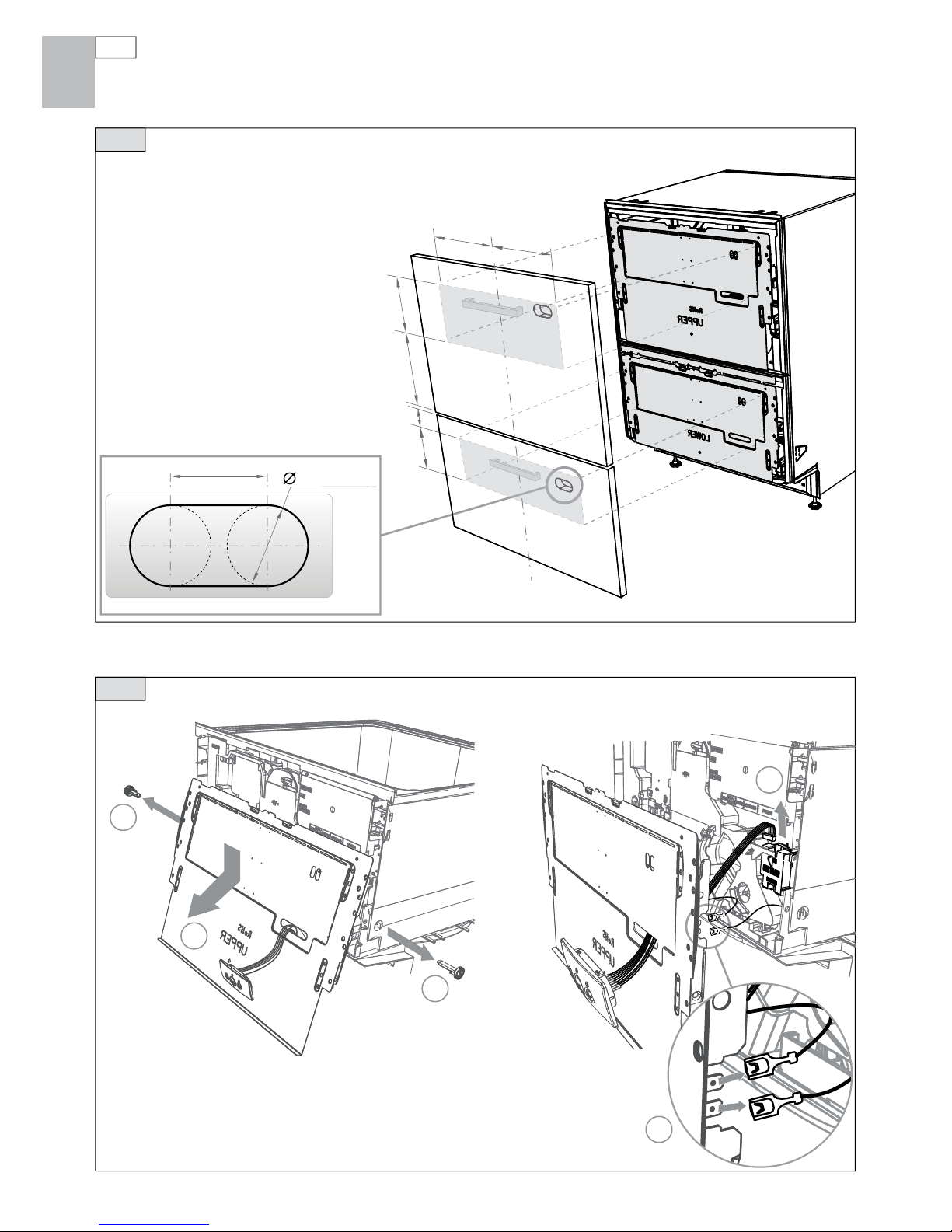

6Badge cut-out, handle and mounting bracket
1
3
4
1
2
1 ⁄”
(30 mm)
8⁄”
(211 mm)
2 ⁄”
(54 mm)
5”
(127 mm)
9”
(228.5 mm)
9”
(228.5 mm)
5”
(127 mm)
1”
(25 mm)
Important!
Ensure the product is not plugged in
Installation diagrams feature double models for illustration purposes only
1
2
US CA
Badge zone
Badge zone

7
Securing the mounting brackets
1
1
2
3
2
16 mm x6
3
4
Double models only:
Important!
Break off the tab at the top
of the Lower Mounting Bracket
⁄”(16 mm) x6
US CA

8Reconnecting the wires and tting the panels
and a custom toe kick (double models only)
1
2
2
2
1
16 mm x5
5
6
⁄” (16 mm) x 5
US CA
Important!
Ensure the rubber seal between the
drawer and panels is kept in place

9US CA

US CA
FR
Important!
Lire entièrement et attentivement ces instructions.
S’assurer que le DishDrawer n’est pas branché.
L’installation des panneaux du DishDrawer® exigent des connaissances de base en mécanique et
en électricité.
L’installation doit être conforme aux codes du bâtiment et de l’électricité de votre région.
Le défaut d’installer adéquatement les panneaux du DishDrawer peut annuler la garantie et toute
réclamation de responsabilité.
MISE EN GARDE!
Risque de coupure
Attention, le bord des panneaux est tranchant.
Le non respect de ces instructions peut causer des blessures ou des coupures.
Sécurité et mises en garde

11 US CA
FR
Table des matières
Modèles doubles
Préparation du produit
12
Modèles simples
Préparation du produit
14
Installation du panneau
Découpe pour la plaque de commande, 16
poignée et support de montage
Installation des supports de montage 17
Branchement des fils et installation 18
des panneaux et d’un coup de pied sur mesure
(modèles doubles seulement)
Important!
CONSERVER CES INSTRUCTIONS
Les modèles illustrés dans ce guide de l’utilisateur peuvent ne pas être offerts dans
tous les marchés et sont sujets à changement sans préavis. Pour obtenir la plus
récente information sur les modèles et les spécifications offerts dans votre pays,
veuillez visiter notre site Web à l’adresse www.fisherpaykel.com ou communiquer
avec le détaillant Fisher & Paykel de votre région.

12
US CA
FR
12 ¼ po (311,5 mm) min.
Préparation du produit

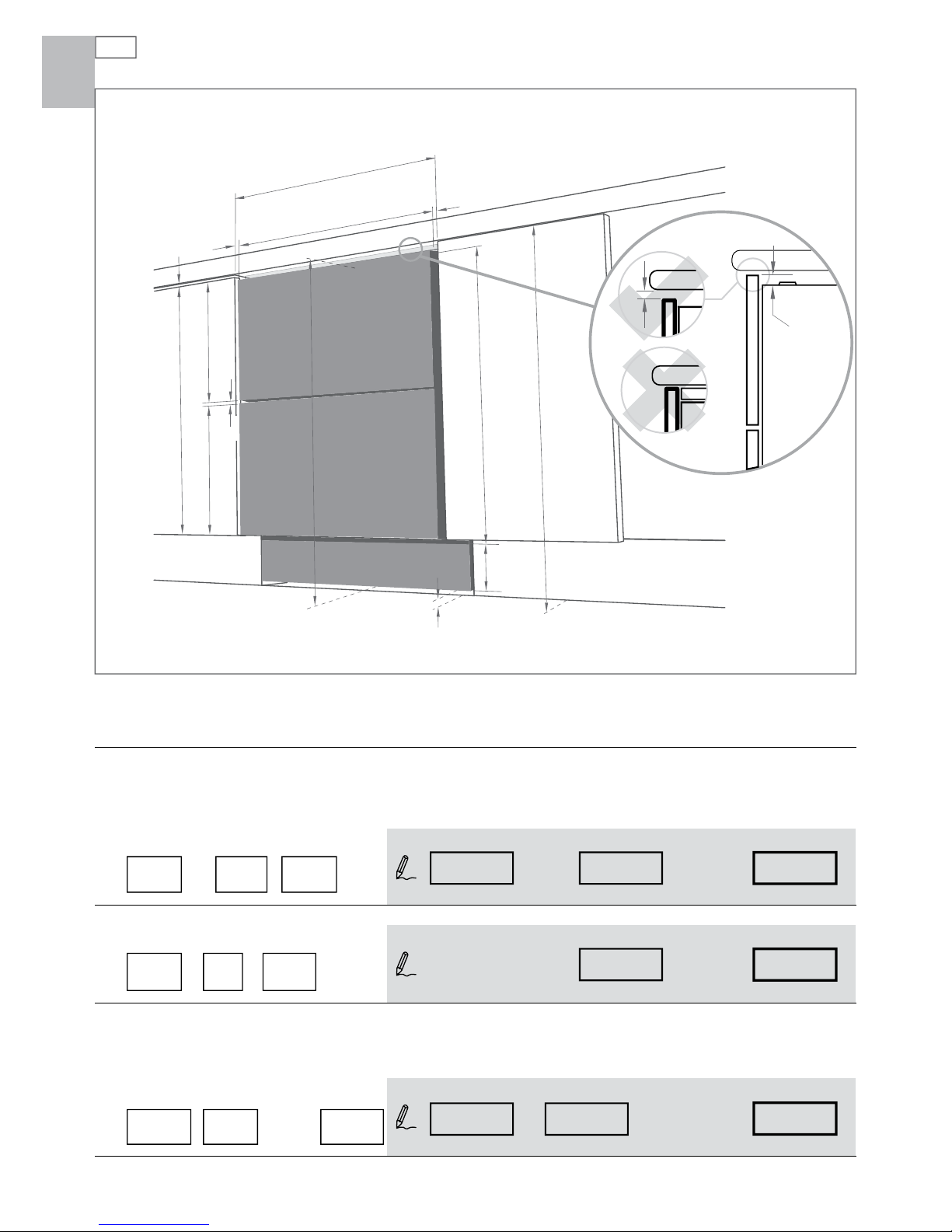

DishDrawer double
A
C
Les schémas sont à titre indicatif seulement.
Dans les calculs suivants, on présume que la partie supérieure du panneau supérieur est alignée
avec la partie supérieure des armoires adjacentes. L’alignement nal du panneau avec les armoires
s’eectue au moyen des pattes de mise à niveau :
Largeur de TOUS les panneaux
Mesurer la dimension A ( largeur entre la porte/devant des tiroirs adjacents) et inscrire la mesure
dans la première case ci-dessous, puis compléter l’équation.
- 2 x =
Hauteur du panneau supérieur
15 ⁄ po + =
Hauteur du panneau inférieur
Mesurer la dimension C ( hauteur de la porte ou du tiroir [ou l’équivalent]) et inscrire la mesure
dans la première case ci-dessous, puis compléter l’équation.
30 po - 15 ⁄ po - ⁄ po = 14 ⁄ po - - ⁄ po =
Nota : l’extension de la porte B permet à la partie supérieure du panneau supérieur d’être au-dessus du DishDrawer®.
⁄ po
(2,5
mm) min.
Largeur de TOUS les panneaux
⁄ po (5 mm) min.
⁄ po (5 mm) min.
Panneau
supérieur
Hauteur du
panneau supérieur
ADégagement
porte Largeur du panneau ALarg. TOUS les pann.Dégagement de la porte
23 ⁄ po (595 mm) min.⁄ po (2,5 mm) min.
Jeu de
Panneau
inférieur
Coup de pied
B
Hauteur du
panneau inférieur
32
¼-
34
⁄ po (819,5 - 879,5 mm)
28
⁄
po
(735 mm)
D
Hauteur du
panneau de
coup de pied
Jeu ⁄ po (8 mm)
BHauteur
panneau supérieur
Hauteur standard B Extension de porte
(0 mm recommandé)
CHauteur pann.
supérieur Hauteur pann.
inférieur C
(28 ¼ po [717,5 mm] + B) min.
Haut pann. sup. Jeu de Hauteur pann. inf.
Hauteur pann. sup.
½po (12 mm) min.
⁄ po
(2,5
mm) min.
24 ¼ po - 2 x ⁄ po = 24 ⁄ po
(616 mm) (2,5 mm) (611 mm)
15 ⁄ po + 0 po = 15 ⁄ po
(398 mm) (0 mm) (398 mm) (398 mm)
(762 mm) (398 mm) (8 mm) (356 mm) (8 mm)

13 US CA
FR
Préparation du produit
Préparation du coup de pied
Matériel du panneau intégré
Panneau de ⁄ - ⁄ po (16 - 20 mm) d’épaisseur
Sceller adéquatement contre l’humidité (122
O
F/50
O
C à un taux d’humidité relative de 80 %)
Pièces fournies
Vis de montage
du panneau (12) Plaque de commande
rectangulaire intégrée (2)
(en chrome satiné fournie)
Joint de porte intégré (2)
Support de
montage (2)
Vis de
montage
du coup
de pied (5)
Support de montage
du coup de pied (1)
(2 ¾ po
[70,5 mm] min.)
Hauteur du panneau de coup de pied
Mesurer la dimension D ( distance entre le haut des portes avant des armoires adjacentes et le
plancher) et inscrire la mesure dans la première case ci-dessous, puis compléter l’équation.
34 ¼ po - 0 po - 28 ⁄ po - ½po = 4 ⁄ po -- - =
DHauteur du
coup de pied D
Dégag. min.
Hauteur du
coup de pied
B
Dimension du
DishDrawer®
B
Hauteur
armoires adjac. Extension de porte
Options pour le coup de pied
Un panneau de coup de pied préfini noir est
compris. Ce panneau peut également être
pourvu d’un devant de votre choix fixé au
moyen de vis ou d’un adhésif.
Un panneau de coup de pied fait de tout
matériau de ⁄ - ⁄ po (9 - 19 mm) d’épaisseur
peut être vissé au support de montage en
plastique du coup de pied (compris).
2 ⁄ po (67 mm) max.
2 ⁄ - 5 po
(67-127 mm)
Panneau de coup de pied
préfini (1)
(870 mm) (0 mm) (735 mm) (12 mm) (123 mm)
28 ⁄ po
(735 mm)
½po
(12 mm) min.
2 ⁄ po
(55 mm)
17 po
(432 mm)
R ½po
(432 mm)

14
US CA
FR
Préparation du produit
DishDrawer simple
A
B
Les schémas sont à titre indicatif seulement.
Hauteur du panneau
Mesurer la dimension B ( hauteur de la porte ou du tiroir ou l’équivalent, inscrire la mesure dans la
première case ci-dessous, puis compléter l’équation.
16 po - ⁄ po = 15 ⁄ po - Jeu ⁄ po (9 mm) =
Remarque : lorsque le dessus du DishDrawer® doit être plus bas que le dessus des armoires adjacentes, la
hauteur du panneau peut être accrue.
Largeur du panneau
Panneau
Hauteur du panneau
BHauteur du panneau
Jeu BHauteur du panneau
⁄ po (5 mm)
Jeu
⁄ po
(5 mm) min.
⁄ po
(2,5
mm) min.
⁄ po
(2,5
mm) min.
Jeu ⁄ po
(9 mm)
Jeu ⁄ po (9 mm)
Dans les calculs suivants, on présume que la partie supérieure du panneau supérieur est alignée
avec la partie supérieure des armoires adjacentes.
Largeur du panneau
Mesurer la dimension A ( largeur entre la porte/devant des tiroirs adjacents) et inscrire la mesure
dans la première case ci-dessous, puis compléter l’équation.
- 2 x =
ADégagement
de la porte Largeur
du panneau ALargeur du panneauDégagement de la porte
23 ⁄ po (595 mm) min.⁄ po (2,5 mm) min.
24 ¼ po - 2 x ⁄ po = 24 ⁄ po
(616 mm) (2,5 mm) (611 mm)
(15 ⁄ po [398 mm]) min.
(407 mm) (9 mm) (398 mm)

15 US CA
FR
Préparation du produit
Panneau
Utiliser ce schéma pour l’installation du DishDrawer® à proximité du sol.
Matériel du panneau intégré
Panneau de ⁄ - ⁄ po (16 - 20 mm) d’épaisseur
Sceller adéquatemenet contre l’humidité (122
O
F/50
O
C à un taux d’humidité relative de 80 %)
Pièces fournies
Vis de montage
du panneau (6) Plaque de commande
rectangulaire intégrée (1)
(en chrome satiné fournie) Support de
montage (1)
Jeu
⁄ po (9 mm)
Jeu
⁄ po (9 mm)
Joint de porte intégré (1)

16
US CA
FR
Découpe pour la plaque de commande,
poignée et support de montage
1
3
4
1
2
1 ⁄ po
(30 mm)
8 ⁄ po
(211 mm)
2 ⁄ po
(54 mm)
5 po
(127 mm)
9 po
(228,5 mm)
9 po
(228,5 mm)
5 po
(127 mm)
1 po
(25 mm)
Important!
S’assurer que le DishDrawer
n’est pas branché.
Les schémas d’installations des panneaux doubles sont à titre indicatif seulement.
1
2
Zone de la plaque
de commande
Zone de la plaque
de commande

17 US CA
FR
Installation des supports de montage
1
1
2
3
2
16 mm x6
3
4
Modèles doubles seulement :
Important!
Rompre la languette de la
partie supérieure du support
de montage inférieur
⁄ po (16 mm) x6

18
US CA
FR
Branchement des ls et installation des
panneaux et d’un coup de pied sur mesure
(modèles doubles seulement)
1
2
2
2
1
16 mm x5
5
6
⁄ po (16 mm) x 5
Important!
S’assurer que le joint en caoutchouc
entre le tiroir et les panneaux est
maintenu en place
