Fixpoint 11366 User manual

Betriebsanleitung
User‘s Manual
WZ Crimpzangen | Crimping pliers
11366
77187
77268

2
Betriebsanleitung
Fixpoint® - Crimpzangen
ACHTUNG! Lesen Sie die Betriebsanleitung
vollständig und sorgfältig durch. Sie ist Bestandteil
des Produktes und enthält wichtige Hinweise zur
korrekten Montage und Benutzung. Bewahren Sie
sie auf, damit Sie diese bei Unsicherheiten und
Weitergabe des Produktes parat haben.
Inhaltsverzeichnis: Seite:
1 Sicherheitshinweise 2
2 Beschreibung und Funktion 3
3 Bestimmungsgemäßer Gebrauch 3
4 Lieferumfang 3
5 Anwendungsbereich und Ausstattung 3
6 Aufbau 4
7 Arbeitshinweise 5
8 Zuschneiden, Abisolieren und Crimpen 5
9 Pege, Wartung, Lagerung und Transport 6
10 Problembehebung 6
11 Gewährleistung und Haftung 6
12 Technische Daten 7
13 Entsorgungshinweise 7
1 Sicherheitshinweise:
ACHTUNG! Die Demontage des Produktes darf
nur durch ausgebildetes Mechaniker-Fachpersonal
erfolgen!
• Dieses Fixpoint®-Produkt ist kein Spielzeug und gehört
nicht in Kinderhände, weil es zerbrechliche, kleine und
verschluckbare Teile enthält, die bei unsachgemäßem
Gebrauch Personen verletzen und Sachen beschädigen
können.
• Lassen Sie Verpackungsmaterial nicht einfach liegen, da
sich spielende Kinder daran schneiden können.
Weiterhin besteht die Gefahr des Verschluckens und
Einatmens von Kleinmaterial und Dämmmaterial.
• Setzen Sie Ihr Fixpoint®-Produkt keiner starken Wärme,
Kälte oder direkter Sonneneinstrahlung aus.
• Sichern Sie die Zange nach Gebrauch, wenn eine
Sicherung bei Ihrem Modell vorhanden ist.
• Achten Sie auf gute Sichtverhältnisse und sichere
ACHTUNG! Verletzungsgefahr durch Quetschen und
Schneiden!
Halten Sie Gliedmaßen nicht zwischen bewegliche Teile!

3
Handhabung des Produktes.
• Modizieren und ändern Sie den Artikel und dessen
Zubehörteile nicht! Beachten Sie dazu auch das Kapitel
„Gewährleistung und Haftung“
• Weiterhin sind Feuchtigkeit und Staubeinwirkung zu
vermeiden.
• Bei Defekten, mechanischen Beschädigungen, Betriebs-
störungen und anderen nicht durch diese Anleitung
behebbaren Funktionsproblemen, nehmen Sie das Gerät
sofort außer Betrieb und wenden Sie sich an Ihren
Händler zur Reparatur oder zum Austausch
wie in Kapitel Gewährleistung und Haftung beschrieben.
• Achten Sie beim Transport auf die im Kapitel „technische
Daten“ gelisteten Angaben und treffen Sie geeignete
Transportmaßnahmen, z.B. in der Originalverpackung.
• Verwenden Sie keine beschädigten Teile.
• Beachten Sie die Nutzungsbedingungen in Kapitel 3.
• Halten Sie keine Körperteile zwischen beweglichen
Zangenteilen um Quetschungen und Schnittwunden zu
vermeiden.
2 Beschreibung und Funktion:
Dieses Produkt ist eine Crimpzange zum Verbinden von je
nach Modell angegebenen Steckertypen mit ungeschirmten
oder geschirmten Kabeln geeignet. Je nach Modell ist sie für
mehrere Steckergrößen nutzbar und kann Kabel schneiden
und abisolieren. Zangen mit Ratsche verfügen über eine
Zwangsvollendung mit Notentriegelung.
3 Bestimmungsgemäßer Gebrauch:
Dieses Produkt ist nur für die in Kapitel 2 genannten Anwen-
dungen vorgesehen. Das Nichtbeachten und Nichteinhalten
dieser Bestimmungen und Sicherheitshinweise kann zu
schweren Unfällen und Schäden an Personen und Sachen
führen.
4 Lieferumfang:
• 1 x Crimpzange
• 1 x Betriebsanleitung
5 Anwendungsbereich und Ausstattung:
11366 BNC, TNC,
SMA, N
+ für RG 55, 58, 59, 62, 140, 141, 142,
210, 223, 303 und 400 geeignet
+ Zwangssperre
+ Crimpdurchmesser: 6,5/5,41/1,72 mm
+ Entriegelungsfunktion und Ratsche

4
Betriebsanleitung

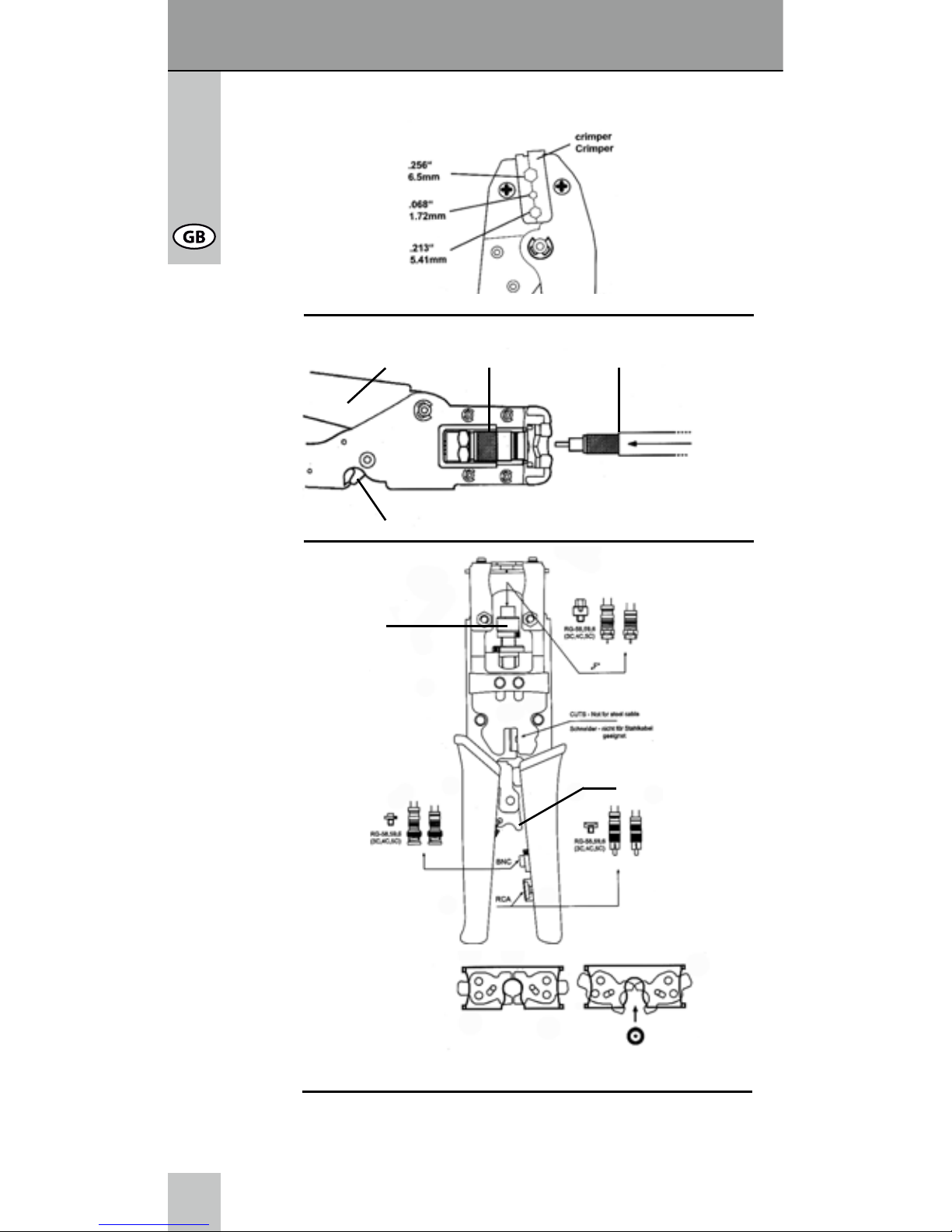

6 Aufbau:
1136 6:
77187:
Zange F-Stecker kabel
Entriegelung
77268:
Montage-
aufsatz
Entriegelung
77187 RG 59 (4C9,
RG 6 (5C)
+ für F-Kompressionsstecker
+ Entriegelungsfunktion und Ratsche
77268 F, BNC, IEC,
Cinch
+ Automatik-Stop
+ Zwangssperre mit autom. Entriegelung
+ Inkl. 3 Montageadapter
+ Ratsche

5
Vorderansicht
Auswurf: geschlossen offen
7 Arbeitshinweise:
• Die Crimpzange muss vor Arbeitsbeginn in einem
ordnungsgemäßen und sauberen Zustand sein.
• Entfernen Sie nach jedem Arbeitsvorgang die Crimp- und
Abisolierrückstände aus Crimpbacken und Abisolier-
werkzeug.
• Schützen Sie die Gelenke vor Schmutz und schmieren
Sie die Gelenke regelmäßig mit leichtem Maschinenöl.
8 Zuschneiden, Abisolieren und Crimpen:
• Wenn ihre Zange über ein Abisolier- und Kabelschneide-
werkzeug verfügt, können Sie Kabel einfach abschnei-
den, in dem Sie sie von der beschrifteten Seite aus bis
zur gewünschten Länge einführen und die Zange
vollständig zusammenpressen.

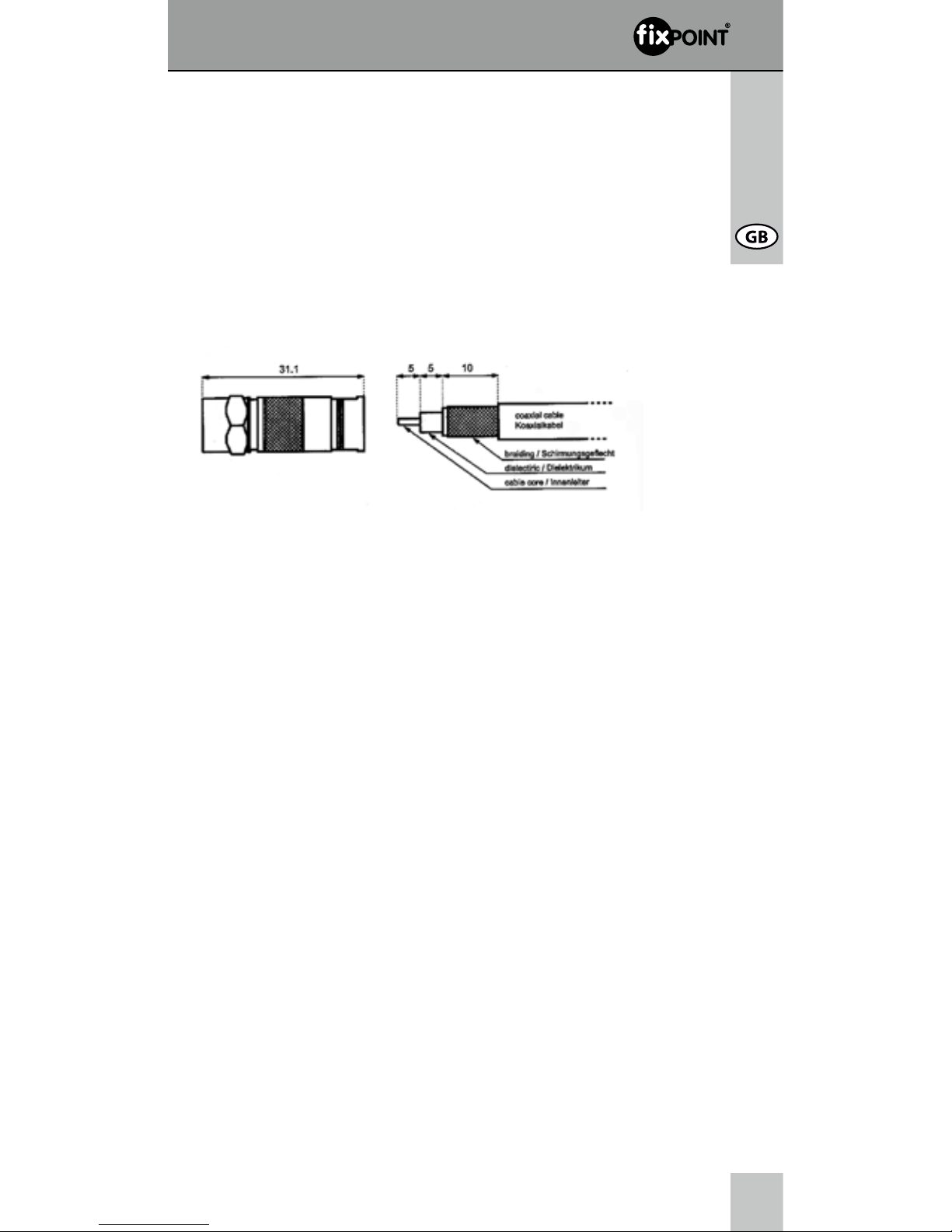

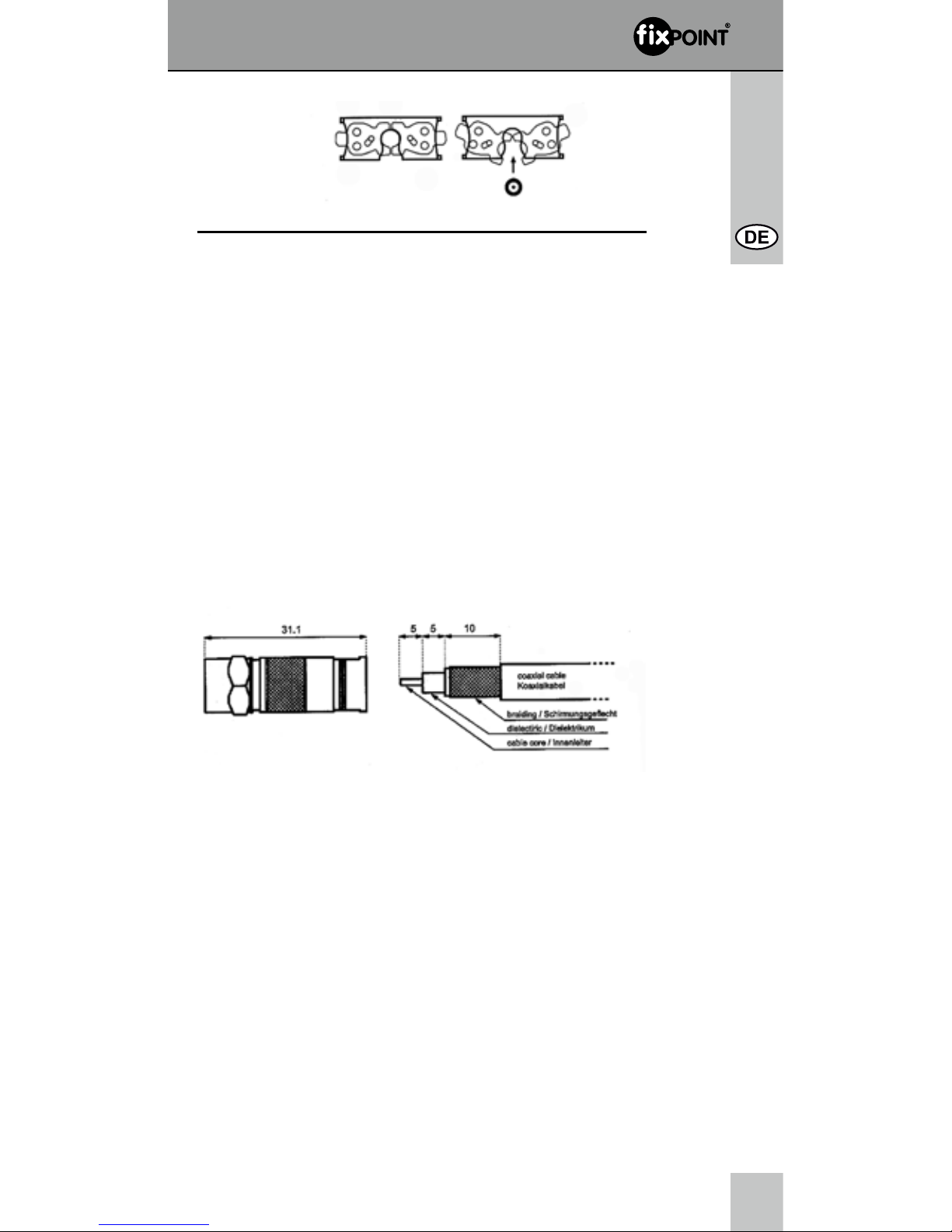

1. Isolieren Sie das Kabel so ab, dass ca. 5-10 mm
Kabelseele herausschaut, ca. 5-10 mm Dielektrikum
blank liegt und ca. 10 mm Schirmung sichtbar sind.
Bei der Verwendung von Kompressionssteckern oder bei zu
lockerem Sitz müssen die Abisolierlängen u.U. variiert
werden und die Schirmung über den Kabelmantel zurückge-
stülpt werden, um festen Sitz zu erreichen.
2. Drehen Sie den Stecker so weit und fest wie möglich auf
das Kabel bis es gut sitzt.
3. Legen Sie Kabel und Stecker zusammen in die Crimp-
zange ein.
4. Schließen Sie den Auswurf an der Vorderseite, wenn
vorhanden.
5. Justieren Sie die Zange bis kein Spiel mehr fühlbar ist.
6. Pressen Sie die Zange fest zusammen.
7. Entriegeln Sie ggf. die Zange und entnehmen Sie das
Kabel samt gecrimpten Stecker.

6
Betriebsanleitung
9 Pege,Wartung,LagerungundTransport:
• Reinigen Sie das Produkt nur mit einem trockenen,
weichen Tuch. Gehen Sie beim Reinigen vorsichtig vor,
um Kratzer zu vermeiden. Bei starken Verschmutzungen
kann das Reinigungstuch leicht mit Wasser angefeuchtet
werden. Setzen Sie keine Reinigungsmittel und Chemi-
kalien ein, da dies den Kunststoff angreifen kann.
• Entfernen Sie Rückstände vorsichtig mit einem kleinen
Messer.
• Lagern Sie Ihr Produkt bei längerem Nichtgebrauch für
Kinder unzugänglich und in trockener und staubge-
schützter Umgebung.
• Heben Sie für den Transport die Verpackung auf um
Schäden zu vermeiden.
• Schützen Sie die Gelenke vor Schmutz und schmieren
Sie die Gelenke regelmäßig mit leichtem Maschinenöl.
10Problembehebung:
Problem Lösung
Die Zange öffnet
nicht
Drücken Sie die Zange fest zusam-
men bis sie automatisch öffnet.
Klemmt die Zange, betätigen Sie
Notregulierung durch Drehen des
Rädchens oder Hineindrücken.
Entsichern Sie die Zange wie in
Kapitel Aufbau angegeben.
Crimpergebnis
unzureichend
Achten Sie auf rechtwinkliges und
vollständiges Einführen des Kabels
Isolieren Sie das Kabel ab und
pressen Sie die Zange vollständig
zusammen.
Entfernen Sie die Crimprückstände.
andere Fragen
und Probleme
Fragen Sie Ihren Händler.
11Gewährleistung und Haftung:
• Der Hersteller gewährt 2 Jahre Garantie auf ein neues
Gerät.
• Da der Hersteller keinen Einuss auf örtliche Gegeben-
heiten und die Installation des Produktes hat, deckt die
Garantie nur das Produkt selbst ab.
• Falls ein Fehler oder Defekt an Ihrem Gerät festgestellt
werden sollte, wenden Sie sich bitte an Ihren Fachhänd-
ler und zeigen Sie ggf. Ihre Quittung oder Rechnung als

7
Kaufnachweis vor. Ihr Händler wird den Fehler entweder
vor Ort beheben, oder das Gerät an den Hersteller
weiterleiten. Sie erleichtern unseren Technikern Ihre
Arbeit sehr, wenn Sie eventuelle Fehler ausführlich
beschreiben – nur dann haben Sie Gewähr, dass auch
selten auftretende Fehler mit Sicherheit gefunden und
beseitigt werden!
• Der Hersteller haftet nicht für Personen- oder Sachschä-
den, die durch unsachgemäße Installation oder
Bedienungsschritte, die nicht in dieser Anleitung
beschrieben sind, entstanden sind. Dazu zählt u. a.
jegliche Änderung und Modikation des Produktes
und seines Zubehörs.
• Ein anderer als in dieser Betriebsanleitung beschriebe-
ner Einsatz ist unzulässig und führt zu Gewährleistungs-
verlust, Garantieverlust und Haftungsausschluss.
• Der Hersteller behält sich Druckfehler und weiterhin das
Recht vor, Änderungen an Geräten, Verpackungen und
sämtlichen Begleitpapieren wie Bedienungsanleitungen
ohne vorherige Ankündigung zu vollziehen.
12 Technische Daten:
13 Entsorgungshinweise:
Dieses Produkt gehört nicht in den Hausmüll. Bitte geben
Sie Ihr Gerät am Ende seiner Lebensdauer an die dafür
eingerichteten, öffentlichen Sammelstellen oder an die
Verkaufsstelle kostenlos zurück, damit die einzelnen
Komponenten fachgerecht entsorgt werden. Einzelheiten zur
Entsorgung regelt das jeweilige Landesrecht. Wertstoffe
werden dem Recyclingkreislauf zugeführt, um daraus neue
Rohstoffe zu gewinnen. Folgende Wertstoffe werden in kom-
munalen Sammelstellen gesammelt:
• Altglas, Kunststoffe, Altmetalle, Bleche uvm.
Mit dieser Art der Verwertung von Altgeräten leisten Sie
einen wichtigen Beitrag zum
Schutz unserer Umwelt.
Modell 11366 77187 77268
Maße (mm) 215 x 65 x 20 210 x 80 x 25 223 x 65 x 22
Gewicht (g) 464 455 469
Steckertyp BNC, TNC,
SMA, N
RG 59 (4C9,
RG 6 (5C)
F, BNC, IEC,
Cinch

8
User‘s Manual
Fixpoint® - Crimping Pliers
ATTENTION! Read the manual completely and
carefully. It is part of the product and contains
important advices for correct implementing and use.
Retain this manual for availability when passing to
other persons and if there are further questions.
Content: Page:
1 Safety Instructions 8
2 Description and Function 9
3 Intended Use 9
4 Scope of Delivery 9
5 Field of Application and Conguration 9
6 Construction 10
7 Instructions 10
8 Cutting, Stripping and Crimping 11
9 Care, Maintenance, Storage and Transport 11
10 Troubleshooting 12
11 Warranty and liability 12
12 Specications 13
13 Disposal Notes 13
1 Safety Instructions:
ATTENTION! Demounting of the product is only
permitted to skilled mechanics!
• This product is no toy and children must not use it
anyway, because it contains fragile, small and
swallowable parts such as mechanics, which can
bruse or cut people with incorrect use!
• Remove and dispose packaging materials, because
playing children could cut on it. Furthermore there is a
danger of swallowing and inhaling of incidentals and
insulating of materials.
• Do not interrupt the product to extreme heat, coldness or
direct sun insulation.
• Lock the tool after use, if a lock is included.
• Work under good light conditions to minimize the risk of
injuries.
• Do not modify or alter the device or its accessories!
Therefor mind chapter “warranty and liability“.
ATTENTION! Risk of injury by bruises!
Never hold limbs between moveable product parts!

9
• Furthermore avoid liquid or dust effects.
• If defects, mechanical damages, disturbances or other
problems occur, which are not solvable with this manual,
take the device out of work immediately and consult your
dealer for questions, repairing or change like it is
described in chapter “warranty and liability“.
• Mind the specications for transporting and use
applicable methods for it, e.g. by transporting in the
original packaging.
• Do not use any damaged parts.
• Please attend to the terms of use in chapter 3.
• Don‘t put limbs between movable parts to avoid brusing
and cutting.
2 Description and Function:
This product is a crimping plier for connecting different plug
types to unshielded or shielded cables, depending on the
model. Depending on the model it is useable for different
plug types and can cut and strip cables. Pliers with ratch
come with nishing mechanism and emergency release.
3 Intended Use:
This product is provided for using like described in chapter
1. It is only allowed to use it in dry interior rooms. Disregar-
ding and non-compliancy of these terms and of the Notes
on Safety may cause massive accidents and damages to
people and things.
4 Scope of Delivery:
• 1 pc. crimping tool
• 1 pc. user‘s manual
5 FieldofApplicationandConguration:
11366 BNC, TNC,
SMA, N
+ useable for RG 55, 58, 59, 62, 140,
141, 142, 210, 223, 303 and 400
+ Ratchet
+ Crimping diameter: 6.5/5.41/1.72 mm
+ lock mechanism and ratch
77187 RG 59 (4C9,
RG 6 (5C)
+ for F compression plugs
+ lock mechanism and ratch
77268 F, BNC, IEC,
RCA
+ automatic Stop
+ ratchet with auto lock
+ incl. 3 adaptors
+ ratch

10
User‘s Manual
6 Construction:
1136 6:
77187:
Plier F connector cable
lock mechanism
77268:
adaptor
lock mechanism
Front view
Ejection: closed open
7 Instructions:
• The crimping plier must be in correct and cleaned

11
condition before starting work.
• Remove crimping residues from cheeks and plier after
each crimping.
• Protect the angles from dirt and grease them regularly
with light machine oil.
8 Cutting, Stripping and Crimping:
• If a cutter and stripper is included, cut cables by putting it
into the tool from the labeled site and compress the tool
until opening automatically.
1. Strip the cable in a way, until app. 5-10 mm of the inner
conductor, app. 5-10 mm dielectric and app. 10 mm
of the shielding are visible.
By using a compression plug or at too lose tting, the
stripping lengths may be varied and the shielding may be put
over the cable jacket, to get xed tting.
2. Turn the plug onto the cable as close as possible until
tting well.
3. Insert the cable into the crimping plier together with the
plug.
4. Close the ejection at the front site, if included.
5. Adjust the plier until no tolerance is detectable.
6. Press together the crimping plier closely.
7. Unlock the plier, when necessary. Remove cable and
plug from the crimping plier.
9 Care, Maintenance, Storage and Transport:
• Clean the product only with a dry and soft cloth. Be
careful with cleaning to avoid scratches. For intensive
Staining you can damp the cloth with some water. Do not
use cleaning supplies and chemicals, because they can
corrode the plastic material.
• Remove residues with a small knife carefully.
• Store your product in a dry and dustproof surround when
not used for longer time. The product must be stored
impenetrable for children.
• Retain the packaging to avoid damages during transport.
• Protect the angles from dirt and grease them regularly
with light machine oil.

12
User‘s Manual
10 Troubleshooting:
11Warranty and Liability:
• The producer grants a 2 years guarantee to a new
device.
• As the manufacturer has no inuence on installation,
warranty of the product only applies to the product itself.
• If any fault or damage is detected on your device, please
contact your dealer and provide your sales slip or invoice
as evidence of the purchase, if necessary. Your dealer
will repair the fault either on site, or send the device to
the manufacturer. You make the work of our technicians
considerably easier, when you describe possible faults in
detail – only then you can be assured that faults
occurring only rarely will be found and repaired with
certainty!
• The manufacturer is not liable for damages to persons or
property caused by improper installation or operation not
described in this guide. This includes, among others, any
alteration and modication of the product and its
accessories.
• Any use other than described in this user‘s guide is not
permitted, and causes loss of warranty, loss of guaran-
tee, and non-liability.
• We reserve our right for misprints and changes of the
device, packing, or user‘s guide.
Problem Help
The tool does not
open.
Compress the tool strongly until
opening automatically.
Open a trapped tool by using the
emergency release by turning the
small wheel or by pressing.
Unlock the tool like described in
chapter “Construction“.
bad crimping Mind orthogonal and complete put-
ting in the cable.
Strip the cable and compress the
tool.
Remove residues from the tool.
other questions Consult your dealer.

13
12Specications:
13 Disposal Notes:
This product should not be disposed together with domestic
waste. Please return your device free of charge at the end of
its service life at public collection points established for this
purpose, or at the sales outlet. Details for disposal are
regulated in the relevant federal state law. Potential
recyclable materials are fed into the recycling cycle to obtain
new raw materials from them. Following recyclable materials
are collected a local collection points:
• Waste glass, plastic, waste metal, metal sheet, and more.
This type of recycling of waste equipment contributes
signicantly to the protection of our environment.
Model 11366 77187 77268
dimensions
(mm)
215 x 65 x 20 210 x 80 x 25 223 x 65 x 22
weight (g) 464 455 469
plug type BNC, TNC,
SMA, N
RG 59 (4C9,
RG 6 (5C)
F, BNC, IEC,
Cinch

14
User‘s Manual

15

Fixpoint®
by Wentronic GmbH
Pillmannstraße 12
38112 Braunschweig
Germany
Made in China
Revision Date: 2015-07-31
Version 2
