Flash 330 CMY User manual

User Manual
Instrukcja Obsługi
F7100509
LED Moving Head
330 CMY
(EN) THANK YOU FOR PURCHASING THIS FLASH-BUTRYM
PRODUCT. BEFORE BEGINNING TO OPERATE THIS UNIT, PLEASE
READ THE INSTRUCTIONS CAREFULLY TO ENSURE THE BEST
POSSIBLE PERFORMANCE.
(PL) DZIĘKUJEMY ZA ZAKUP PRODUKTU FLASH-BUTRYM. PRZED
ROZPOCZĘCIEM OBSŁUGI TEGO URZĄDZENIA NALEŻY UWAŻNIE
PRZECZYTAĆ INSTRUKCJĘ, ABY ZAPEWNIĆ NAJLEPSZĄ MOŻLIWĄ
WYDAJNOŚĆ.

Please keep this User Manual for future
consultation. If you sell the xture to another
user, be sure that they also receive this
instruction booklet.
Unpack and check carefully there is no
transportation damage before using the xture.
Before operating, ensure that the voltage and
frequency of power supply match the power
requirements of the xture.
It’s important to ground the yellow/green
conductor to earth in order to avoid electric
shock.
Disconnect main power before servicing and
maintenance.
Use safety chain when xes this xture. Don’t
handle the xture by taking its head only, but
always by taking its base.
A t e n t i o n !
The storage temperature of the device is from
18°C to 40°C
WARNING! The Led Moving Head (LMH) has a powerful pan motor. The torque reaction when
the head is panned suddenly can cause the base to move if the fixture is standing unsecured on
a surface. Do not apply power to the LMH unless the baase is securely fastened to a surface or to
rigging hardware.
WARNING! Use 2 clamps to rig the fixture. Do not hang the fixture from only one clamp. Lock
each clamp with both 1/4-turn fasteners. Fasteners are locked only when turned a full 90clockwise.
WARNING! When clamping the fixture to a truss or other structure at any other angle than with
the yoke hanging vertically downwards, use two clamps of half-coupler type. Do not use any type of
clamp that does not completely encircle the structure when fastened.
WARNING! Position or shade the head so that the front lens will not be exposed to sunlight or any
other strong light source from any angle - even for a few seconds. See Figure 1. The LMH lens
can focused the sun's rays, creating a potential fire hazard and causing damage.
IMPORTANT! Do not point strong light output from other fixtures at the LMH, as intense
illumination can damaged the display.
Operating temperature of the device from 18°C
to 50°C
In the event of serious operating problem,
stop using the xture immediately. Never try
to repair the xture by yourself. Repairs carried
out by unskilled people can lead to damage
or malfunction. Please contact the nearest
authorized technical assistance center. Always
use the same type spare parts.
Do not connect the device to any dimmer
pack.
Do not touch any wire during operation and
there might be a hazard of electric shock.
To prevent or reduce the risk of electrical
shock or re, do not expose the xture to rain
or moisture.
The housing must be replaced if they are
visibly damaged.
Do not look directly at the LED light spot while
the xture is on.
2. SAFETY INFORMATION
1. INTRODUCTION
THANK YOU FOR PURCHASING LED 330 CMY. FOR SAFETY REASONS AND TO ENSURE
THE TROUBLE-FREE OPERATION, CAREFULLY READ THE INSTRUCTIONS.
User Manual • Instrukcja Obsługi
Figure 1. Lenses can focused sunlight and strong light, presenting a risk of fire and damage to the fixture.
Shield or shade the head if necessary.
WARNING

LED Moving Head 330 CMY • Art No F7100509
The unit should be mounted via its screw
holes on the bracket. Always ensure that
the unit is firmly fixed to avoid vibration
and slipping while operating. Always
ensure that the structure to which you are
attaching the unit is secure and is able to
support a weight of 10 times of the unit’s

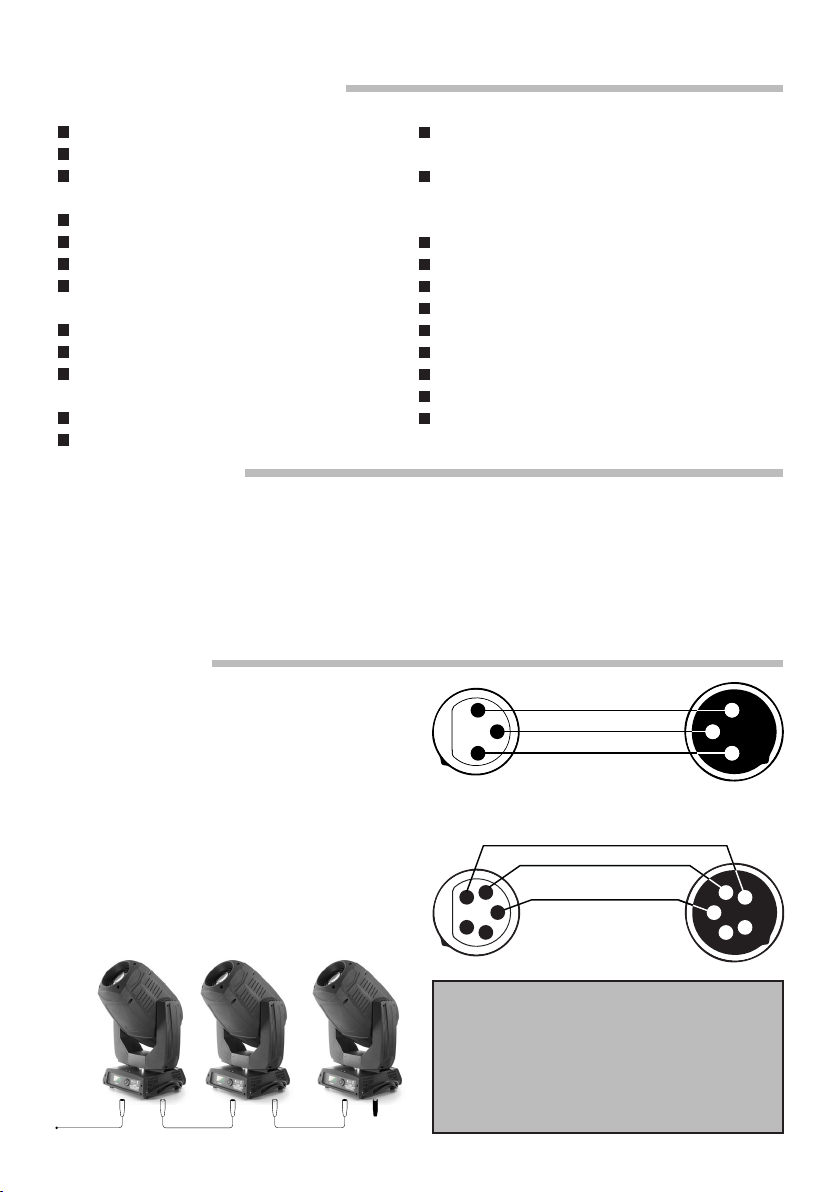

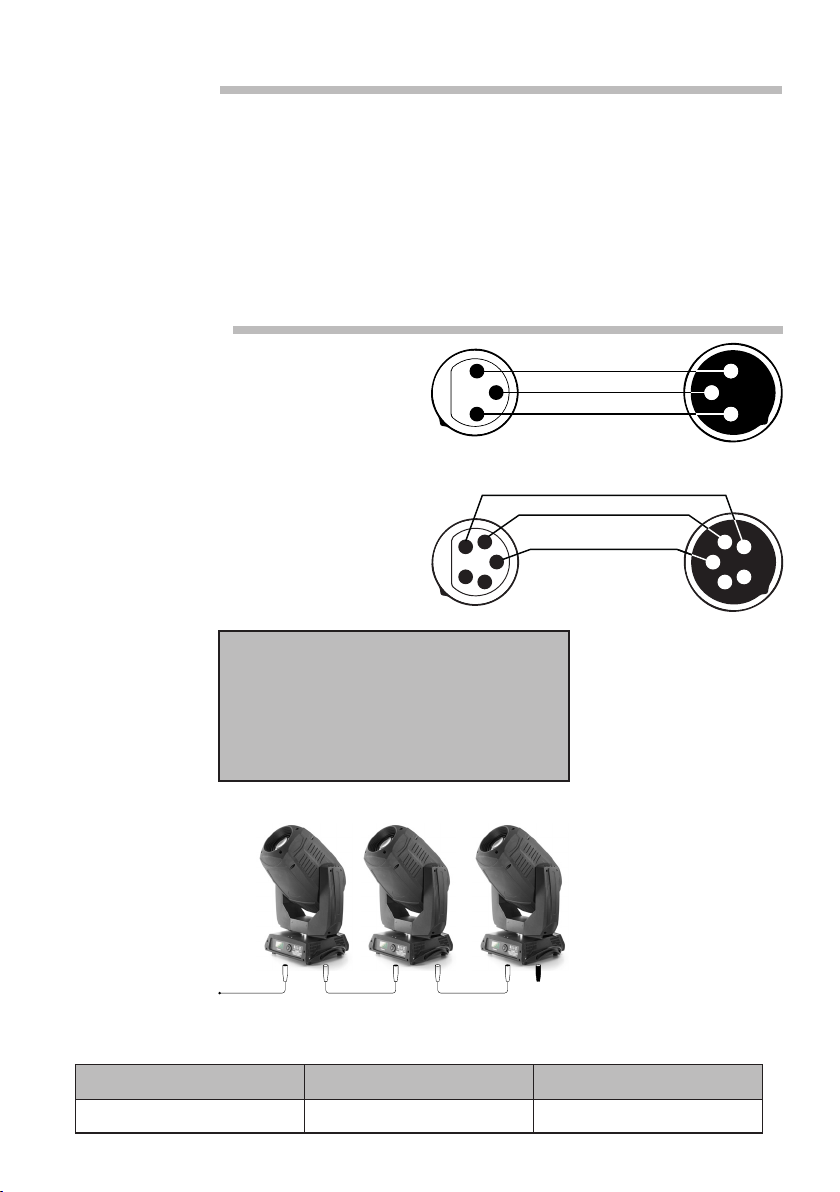

5.1 Connecting DMX signal
The connection is performed using cable with
XLR-female -> XLR-Male plugs.
4. INSTALLATION
5. CONNECTION
3. PRODUCT INFORMATION
weight. Also always use a safety cable
that can hold 12 times of the weight of
the unit when installing the fixture. The
equipment must be fixed by professionals.
And it must be fixed at a place where is
out of the touch of people and has no one
pass by or under it.
The device is equipped with the following
interfaces:
1. DMX (in/out): XLR 3(5)-pin socket
2. Power (in/out): powerCON socket
CAUTION! At the last xture, the
DMX signal has to be terminated with
a terminator. Solder a  resistor
between signal (-) and signal (+) into a
XLR plug and plug it in the DMX output of
the last xture.
1
3
22
FEMALE
XLR
GROUND
DMX +
DMX -
MALE
XLR
3
1
3-pin XLR
1
FEMALE
XLR
GROUND
DMX +
DMX -
MALE
XLR
2
3
4
5
1
2
3
45
5-pin XLR
Light Source: 1 Standard LED (Single color)
Power consumption: 400W
Power supply voltage: 100-240V,
50/60Hz AC
PAN range: 540°
TILT range: 270°
Beam angle (min/max): 5°-40°

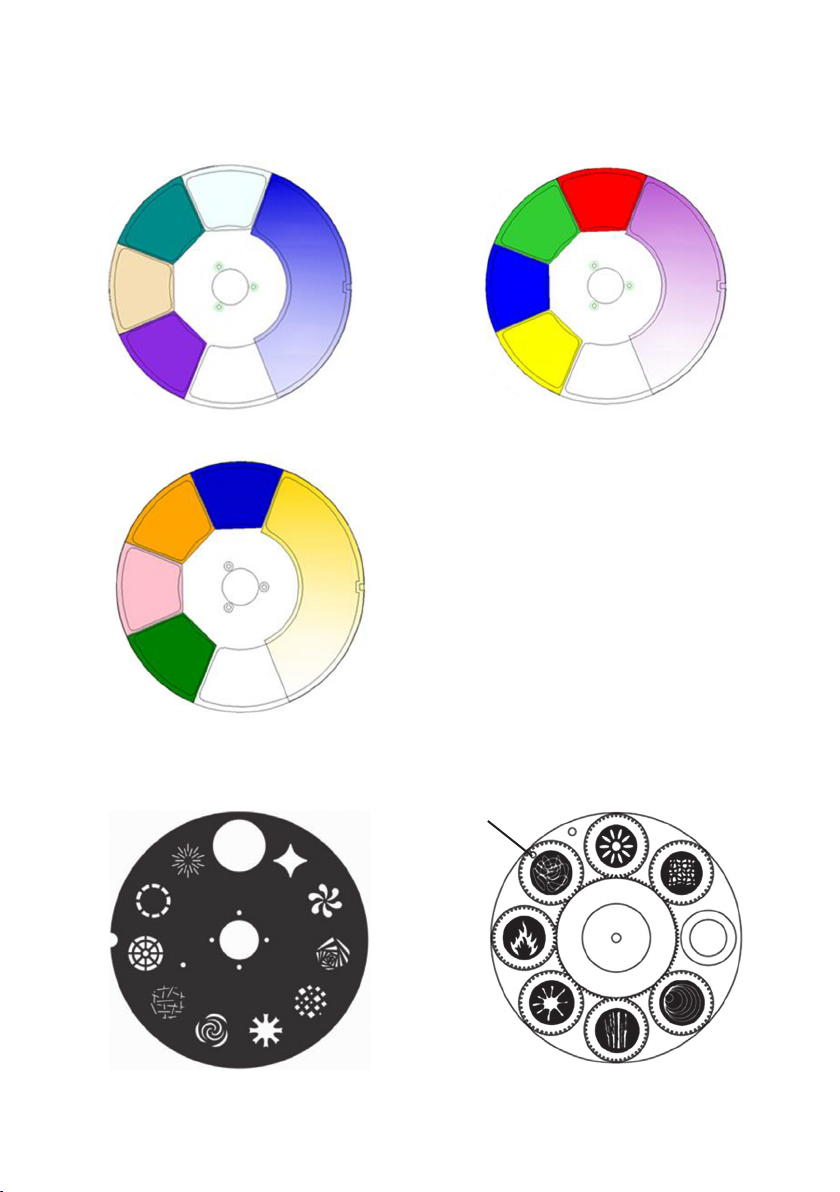

Color: 3 Color wheels - smooth CMY
mixing and 4 colors + white on each wheel
Zoom: Yes
Focus: Electronic
Fixed: 10 patterns + open;
Rotary: 5 patterns + open
Prism: 3-faced
Flash frequency min./max: 0-20Hz
Features: Smooth color adjustment
with CMY lters. Iris effect.
Operating modes: DMX 512, RDM, Artnet
(Optional), Auto-running, Master/Salve,
Sound active, Built-in program
Frost lter: Yes
22/27/30 DMX channel mode.
IP Rating: IP20
Housing made: ABS
Cooling: Active
AC IN: powerCON
3-Pin XLR DMX Input/Output
Net Weight: 28kg
Dimensions: H(82)xW(59)xD(54) cm
DMX
Controller DMX 512 DMX 512 120
Ω

12 OK
12
OK
The connection is performed using
power cable with PowerCon connector
(included). The device must be
1 ) Press “OK”
once “Main Menu” appears on the
2) Use the UP and DOWN keys to select the
menu to be used:
Setup (Setup Menu): To set the setting
options.
Option (Option Menu): To set the operating
options
Information (Information Menu): To read the
counters, software version and other
information.
Manual Control (Manual control Menu): To
trigger the test and manual control functions.
5.3 Voltage specification
5.2 Menu control
Input Voltage Total Power Frequency
100~240V AC 400W 50/60Hz
5.4 Connecting power supply operated by qualified personnel.
Make sure that the power grid supply
parameters are consistent with device
parameters and limitations are not exceeded.
Test (Test Menu): To check the proper
functionning of effects
Advanced (Advanced Menu): Access to the
„Advanced menu”
is recommended for a
trained technical personnel.
„Advanced” password: 988
3) Press “OK” to display the rst item in the
selected menu.
4) Use the UP and DOWN keys to select the
MENU items.
User Manual • Instrukcja Obsługi
OK Conrms the displayed value, or activates the displayed
function, or enters the successive menu.
DOWN
Decreases the value displayed (with auto-repetitions) or
passes to the next item in the menu.
UP
Increases the value displayed (with auto-repetitions) or
passes to the previous item in a menu.
LEFT Return to the top level.
RIGHT
Commute from units, tens, hundreds, in the „Address”,
„Fixture ID” and „Calibration” menu.
OK
Reversal of the display. To activate this function, press UP and DOWN
keys simultaneously while the display is in the rest mode.This status will
be memorised and maintained even for the next time it will be switched
on. To return to t he initial state, repeat the operation all over again.

CAUTION! In the case of cable damage do not attempt to repair Replacement or repair can be made
only on the manufacturer or by a person with appropriate permissions.
Using lamp, the change rate of power voltage should be within ±10%, if the voltage is too high, it will shorten the
light’s life; if it’s not enough, the lamp will be dark. Please restart it after turning off light for 20 minutes until
full-cooling. Frequent switching will reduce the life span of lamps and bulbs; intermittent using will improve the
life of bulbs and lamps.
6. DMX CHANNELS 22/27/30 CH Mode
CH Value Description
BA ST EX
1 1 1 CYAN COLOUR WHEEL
0-255 Linear Cyan movement
2 2 2 MEGENTA COLOUR WHEEL
0-255 Linear Magenta movement
3 3 3 YELLOW COLOUR WHEEL
0-255 Linear Yellow movement
4 4 4
COLOUR 1
0 EMPTY
34 Empty + Color 1
65 Color 1
96 Color 1 + Color 2
128 Color 2
160 Color 2 + Color 3
190 Color 3
222 Color 3 + Color 4
255 Color 4
5 5 5
COLOUR 2
0 Empty
34 Empty + Color 5
65 Color 5
96 Color 5 + Color 6
128 Color 6
160 Color 6 + Color 7
190 Color 7
222 Color 7 + Color 8
255 Color 8
LED Moving Head 330 CMY • Art No F7100509

User Manual • Instrukcja Obsługi
CH Value Description
6 6 6
COLOUR 3
0 Empty
34 Empty + Color 9
65 Color 9
96 Color 9 + Color 10
128 Color 10
160 Color 10 + Color 11
190 Color 11
222 Color 11 + Color 12
255 Color 12
7 7 7
STOPPER / STROBE
0-3 Light OFF
4-103 Strobe at linearly variable frequency from low

104-107 Light ON
108-207 Pulsation at linearly variable speed

208-212 Light ON
213-225 Random Strobe at low frequency
226-238 Random Strobe at medium frequency
239-251 Random Strobe at hight frequency
252-255 Light ON
8 8 8 DIMMER
0-255
9 9 DIMMER FINE
9 10 10
IRIS
0-191 Max diameter to min. diameter
192-223 Jump close from fast to slow
224-255 Jump open from slow to fast
11 IRIS FINE
0-255

CH Value Description
10 11 12
STATIC GOBO CHANGE
0-9 Empty position
10-18 Gobo 1
19-25 Gobo 2
26-33 Gobo 3
34-41 Gobo 4
42-49 Gobo 5
50-57 Gobo 6
58-65 Gobo 7
66-73 Gobo 8
74-81 Gobo 9
82-89 Gobo 10
90-97 Gobo 1 shake at variable speed from slow to fast
98-105 Gobo 2 shake at variable speed from slow to fast
106-113 Gobo 3 shake at variable speed from slow to fast
114-121 Gobo 4 shake at variable speed from slow to fast
122-129 Gobo 5 shake at variable speed from slow to fast
130-137 Gobo 6 shake at variable speed from slow to fast
138-145 Gobo 7 shake at variable speed from slow to fast
146-153 Gobo 8 shake at variable speed from slow to fast
154-161 Gobo 9 shake at variable speed from slow to fast
162-169 Gobo 10 shake at variable speed from slow to fast
170-204 Continuous gobo wheel clockwise rotation at linearly
variable speed from fast to slow
205-220 Stop
221-255 Continuous gobo wheel counter clockwise rotation
at linearly variable speed from slow to fast.
11 12 13
ROTATING GOBO SELECT
Empty position
0-10 Gobo 1
11-20 Gobo 2
21-30 Gobo 3
LED Moving Head 330 CMY • Art No F7100509

CH Value Description
11 12 13
41-50 Gobo 4
51-60 Gobo 5
61-70 Gobo 6
71-80 Gobo 7
81-90 Gobo 1 shake at variable speed from slow to fast
91-100 Gobo 2 shake at variable speed from slow to fast
101-110 Gobo 3 shake at variable speed from slow to fast
111-120 Gobo 4 shake at variable speed from slow to fast
121-130 Gobo 5 shake at variable speed from slow to fast
131-140 Gobo 6 shake at variable speed from slow to fast
141-150 Gobo 7 shake at variable speed from slow to fast
151-190 Continuous gobo wheel clockwise rotation
at linearly variable speed from fast to slow
191-215 Stop
216-255 Continuous gobo wheel counter clockwise rotation
at linearly variable speed from slow to fast
12 13 14
GOBO ROTATION
0-127 Gobo indexing 0
128-190 Continuous gobo rotation at linearly variable speed
from fast to slow
191-192 Stop
193-255 Continuous gobo rotation at linearly variable speed
from slow to fast
14 15 FINE GOBO ROTATION
0-255 Fine Gobo indexing
13 15 16
PRISM INSERTION
0-127 Open
128-255 Prism Insertion
14 16 17
PRISM ROTATION
0-127 Rotating position
128-189 Forwards gobo rotation from fast to slow
190-193 No rotation
User Manual • Instrukcja Obsługi

CH Value Description
194-255 Backwards gobo rotation from slow to fast
18 PRISM ROTATION FINE
0-255 
15 17 19 FROST
0-255 Open
16 18 20 FOCUS
0-255 Focus moves linearly from far to near poition
19 21 FOCUS FINE
0-255 Fine focus positioning
17 20 22 ZOOM
0-255 Zoom moves linearly from narrow to wide beam
23 ZOOM FINE
0-255 Fine zoom positioning
18 21 24 PAN
0-255 Pan Movement by 540
22 25 FINE PAN
0-255 Fine Control of Pan movement
19 23 26 TILT
0-255 Tilt Movement by 250
24 27 FINE TILT
0-255 Fine control of Tilt movement
20 25 28 COLOUR MACRO
21 26 29 FUNCTION
22 27 30
RESET/LAMP CONTROL
0-20 No use
21-30 Pan/Tilt reset
31-40 CMY reset
41-50 GOBO Reset (Ststic Gobo/Rot Gobo/Gobo Rot reset)
51-60 Prism/Prism Rot/Iris/Frost/Focus/Zoom reset
LED Moving Head 330 CMY • Art No F7100509

CH Value Description
61-70 Total reset
71-255 No use
CH BAsic STandard EXtend
1CYAN COLOUR WHEEL CYAN COLOUR WHEEL CYAN COLOUR WHEEL
2MAGENTA COLOUR WHEEL MAGENTA COLOUR WHEEL MAGENTA COLOUR WHEEL
3YELLOW COLOUR WHEEL YELLOW COLOUR WHEEL YELLOW COLOUR WHEEL
4COLOUR 1 COLOUR 1 COLOUR 1
5COLOUR 2 COLOUR 2 COLOUR 2
6COLOUR 3 COLOUR 3 COLOUR 3
7STOPPER/STROBE STOPPER/STROBE STOPPER/STROBE
8DIMMER DIMMER DIMMER
9IRIS DIMMER FINE DIMMER FINE
10 STATIC GOBO CHANGE IRIS IRIS
11 ROTATING GOBO SELECT STATIC GOBO CHANGE IRIS FINE
12 GOBO ROTATION ROTATING GOBO SELECT STATIC GOBO CHANGE
13 PRISMS INSERTION GOBO ROTATION ROTATING GOBO SELECT
14 PRISMS ROTATION FINE GOBO ROTATION GOBO ROTATION
15 FROST PRISMS INSERTION FINE GOBO ROTATION
16 FOCUS PRISMS ROTATION PRISMS INSERTION
17 ZOOM FROST PRISM ROTATION
18 PAN FOCUS PRISMS ROTATION FINE
19 TILT FOCUS FINE FROST
20 COLOUR MACRO ZOOM FOCUS
21 FUNCTION PAN FOCUS FINE
22 RESET/LAMP CONTROL FINE PAN ZOOM
23 TILT ZOOM FINE
24 FINE TILT PAN
25 COLOUR MACRO FINE PAN
26 FUNCTION TILT
27 RESET/LAMP CONTROL FINE TILT
28 COLOUR MACRO
29 FUNCTION
30 RESET/LAMP CONTROL
User Manual • Instrukcja Obsługi
6.1 DMX Channels

LED Moving Head 330 CMY • Art No F7100509
A001 Set Up
Options
Information
Manual
Control
DMX Address Setting Address
*
Control Mode DMX
Channel Mode Basic
Pan/Tilt Invert Pan ON/OFF
Fixture hours
Test Pan/Tilt
Colour
Gobo
Zoom
All
Display Display Flip ON/OFF
Setting Default Preset
Invert Tilt ON/OFF
Invert P/T ON/OFF
Fixture Used time:
Advanced
(need password 988)
Adjust Pan +-XXX
Adjust Tilt +-XXX
Adjust Cyan +-XXX
Adjust Magenta +-XXX
Adjust Yellow +-XXX
Adjust St Gobo +-XXX
Adjust Rt Gobo +-XXX
Adjust Gobo Rt +-XXX
Adjust Iris +-XXX
Adjust Prism +-XXX
Adjust Prism Rt +-XXX
Adjust Frost +-XXX
Adjust Focus +-XXX
Adjust Zoom +-XXX
Adjust Dimmer +-XXX
System version
Reset All
No
Yes
VXXX
Reset? NO
YES
Reset to Default
NO
YES
Standard
Extend
Automatic
Mast
6.2 Manual Setting

A001 Set Up
Options
Information
Manual
Control
DMX Address Setting Address *
Control Mode DMX
Channel Mode Basic
Pan/Tilt Invert Pan ON/OFF
Fixture hours
Test Pan/Tilt
Colour
Gobo
Zoom
All
Display Display Flip ON/OFF
Setting Default Preset
Invert Tilt ON/OFF
Invert P/T ON/OFF
Fixture Used time:
Advanced
(need password 988)
Adjust Pan +-XXX
Adjust Tilt +-XXX
Adjust Cyan +-XXX
Adjust Magenta +-XXX
Adjust Yellow +-XXX
Adjust St Gobo +-XXX
Adjust Rt Gobo +-XXX
Adjust Gobo Rt +-XXX
Adjust Iris +-XXX
Adjust Prism +-XXX
Adjust Prism Rt +-XXX
Adjust Frost +-XXX
Adjust Focus +-XXX
Adjust Zoom +-XXX
Adjust Dimmer +-XXX
System version
Reset All
No
Yes
VXXX
Reset? NO
YES
Reset to Default
NO
YES
Standard
Extend
Automatic
Mast
User Manual • Instrukcja Obsługi

LED Moving Head 330 CMY • Art No F7100509
7.0 Color Wheel
7.1 Fixed GOBO Wheel 7.2 Rotating GOBO Wheel
Green
Pink
Orange
Blue
Y
Yellow
Blue
Green
Red
M
Purple
5600K
Blue Dark
Magenta
C
(ø 22 mm)

User Manual • Instrukcja Obsługi
12 OK
12
OK
1) Naciśnij „OK”
gdy na wyświetlaczu pojawi się „Menu
główne”
2) Użyj klawiszy GÓRA i DÓŁ, aby wybrać
menu, które ma być używane:
Konguracja (menu ustawień): Aby ustawić
opcje ustawień.
Opcja (menu opcji): Aby ustawić opcje
operacyjne
Informacje (Menu informacyjne): Odczyt
liczników, wersji oprogramowania i innych
Informacja.
Sterowanie ręczne (Menu sterowania
Sterowanie Menu
ręcznego): Aby uruchomić funkcje testowania
i sterowania ręcznego.
Test (Menu testowe): Aby sprawdzić
prawidłowe działanie efektów
Zaawansowane (Menu zaawansowane):
Dostęp do „Menu zaawansowanego”
jest zalecany dla przeszkolonego personelu
technicznego.
Hasło „Zaawansowane”: 988
3) Naciśnij „OK”, aby wyświetlić pierwszą
pozycję w wybranym menu.
4) Użyj klawiszy GÓRA i DÓŁ, aby wybrać
pozycje MENU.
OK Zatwierdza wyświetlaną wartość lub aktywuje wyświetlaną
funkcję lub wchodzi w kolejne menu.
DOWN
Zmniejsza wyświetlaną wartość (z automatycznymi
powtórzeniami) lub przechodzi do następnej pozycji w menu.
UP
Zwiększa wyświetlaną wartość (z automatycznymi
powtórzeniami) lub przechodzi do poprzedniej pozycji w
menu.
LEFT Wróć na najwyższy poziom.
RIGHT
Przełączenie z jednostek, dziesiątek, setek w menu „Adres”,
„ID urządzenia” i „Kalibracja”.
OK
  Aby aktywować tę funkcję, naciśnij
jednocześnie klawisze UP i DOWN, gdy wyświetlacz jest w trybie
spoczynku. Ten stan zostanie zapamiętany i utrzymany nawet przy
następnym włączeniu. Aby powrócić do stanu początkowego, powtórz
operację od nowa.

OSTRZEŻENIE
UWAGA! 
           
            

UWAGA!


UWAGA!


UWAGA!             

Patrz rysunek 1.        



Rysunek 1.

LED Moving Head 330 CMY • Art No F7100509

2. ZASADY BEZPIECZEŃSTWA
1. WPROWADZENIE
3. INFORMACJE O PRODUKCIE
DZIĘKUJEMY ZA ZAKUP URZĄDZENIA LED 330 CMY. ZE WZGLĘDÓW BEZPIECZEŃSTWA
ORAZ W CELU ZAPEWNIENIA BEZAWARYJNEJ PRACY URZĄDZENIA NALEŻY DOKŁADNIE
ZAPOZNAĆ SIĘ Z INSTRUKCJĄ.
Instalacja powinna być przeprowadzana
przez wykwalikowany personel, aby
zminimalizować ryzyko przypadkowego
porażenia prądem.
Przed instalacją urządzenia należy odłączyć
urządzenie od sieci.
Przed podłączeniem urządzenia do sieci
energetycznej należy sprawdzić, czy nie
jest ono uszkodzone mechanicznie. Jeżeli
widoczne są jakiekolwiek ślady uszkodzenia
należy niezwłocznie skontaktować się
z dystrybutorem. Nie podłączać urządzenia
do sieci elektrycznej.
U w a g a !
  
wynosi od 18°C do 40°C
    
18°C do 50°C.
Aby uniknąć uszkodzeń nie należy
stosować rozpuszczalników organicznych do
czyszczenia powłoki urządzenia.
Urządzenie należy instalować na stabilnych
konstrukcjach.
Urządzenie powinno być zainstalowane
w dobrze wentylowanym pomieszczeniu,
w odległości co najmniej 15cm od najbliższej
powierzchni (ściany, sutu itp). Jednocześnie
należy upewnić się, że otwory wentylacyjne
nie są zatkane oraz wentylatory działają
poprawnie.
User Manual • Instrukcja Obsługi
Źródło światła: 1 standardowa dioda LED
(jeden kolor)
Pobór mocy: 400W
Napięcie zasilania: 100-240V,
50/60Hz AC
Zakres PAN: 540°
Zakres TILT: 270°
Kąt świecenia (min./maks.): 5°-40°
Kolor: 3 kolorowe koła - gładkie CMY
mieszanie i 4 kolory + biały na każdym kole
Zoom: Tak
Focus: Elektroniczny
Gobo: 10 wzorów + otwarte;
Roto: 5 wzorów + otwarty
Pryzmat: 3-ścienny
Częstotliwość błysku min./maks.: 0-20Hz
Cechy: Płynna regulacja kolorów
z ltrami CMY. Efekt Iris.
Tryby pracy: DMX 512, RDM, Artnet
(Opcjonalnie), Auto running, Master/Salve,
Aktywacja dźwiękiem, Wbudowany program
Filtr Frost: Tak
Tryb kanałów 22/27/30 DMX.
Stopień ochrony IP: IP20
Rodzaj obudowy: ABS
Chłodzenie: aktywne
AC IN: powerCON
DMX IN/OUT: 3-pinowe wejście/wyjście
XLR DMX
Waga netto: 28 kg
Wymiary: wys. (82) x szer. (59) x gł. (54) cm

2. POŁĄCZENIA
4.INSTALACJA
Po wyjęciu urządzenia z opakowania należy
sprawdzić czy nie zostało ono uszkodzone
podczas transportu. Przed podłączeniem
do sieci elektrycznej należy upewnić się,
że urządzenie zamocowane jest stabilnie.
Producent nie ponosi odpowiedzialności za
uszkodzenia spowodowane niestabilnym
zamocowaniem urządzenia.
Podczas korzystania z urządzenia należy zadbać
o poprawne podłączenie go do sieci elektrycznej
oraz prawidłowe uziemienie. Należy upewnić
się, że parametry sieci elektrycznej są zgodne z
wymaganiami urządzenia. Wszelkie czynności
obejmujące obsługę w zakresie podłączania
urządzenia do sieci elektrycznej powinny być
wykonywane przez wykwalikowany personel.
Połączenie odbywa się przy użyciu przewodu
z wtyczkami XLR-Żeński -> XLR-Męski
Urządzenie wyposażone jest w następujące
interfejsy:
1. DMX (wejście/wyjście) – złącza: XLR 3(5)-pin
2. Zasilanie (wejście/wyjście) – złącze:
powerCON
1
3
22
FEMALE
XLR
GROUND
DMX +
DMX -
MALE
XLR
3
1
3-pin XLR
1
FEMALE
XLR
GROUND
DMX +
DMX -
MALE
XLR
2
3
4
5
1
2
3
45
5-pin XLR

 Na ostatnim urządzeniu
sygnał DMX musi być zakończony
terminatorem. Wlutuj rezystor 
między sygnał (-) a sygnał (+) do wtyczki
XLR i podłącz go do wyjścia DMX
ostatniego urządzenia.
5.2 Specyfikacja zasilania
Napięcie Zasilania Pobór Mocy Częstotliwość zasilania
100~240V AC 400W 50/60Hz
LED Moving Head 330 CMY • Art No F7100509
DMX
Controller DMX 512 DMX 512 120
Ω

User Manual • Instrukcja Obsługi

Połączenie odbywa się przy użyciu
przewodu zakończonego z jednej strony
wtyczką sieci elektrycznej i wtyczką typu
powerCON z drugiej strony (w zestawie).
Urządzenie musi być obsługiwane przez
UWAGA! W przypadku uszkodzenia przewodu nie należy dokonywać
samodzielnej naprawy. Wymiana lub naprawa może być wykonana jedynie
w serwisie producenta lub przez osobę z odpowiednimi uprawnieniami.

           

          


wykwalifikowany personel techniczny.
Należy upewnić się, że parametry
zasilania sieci energetycznej są zgodne
z parametrami urządzenia i nie zostają
przekroczone ograniczenia dotyczące
poboru energii elektrycznej z sieci.

6. LISTA KANAŁÓW DMX
LED Moving Head 330 CMY • Art No F7100509

CH Value Description
BA ST EX
1 1 1 CYAN COLOUR WHEEL
0-255 Linear Cyan movement
2 2 2 MEGENTA COLOUR WHEEL
0-255 Linear Magenta movement
3 3 3 YELLOW COLOUR WHEEL
0-255 Linear Yellow movement
4 4 4
COLOUR 1
0 EMPTY
34 Empty + Color 1
65 Color 1
96 Color 1 + Color 2
128 Color 2
160 Color 2 + Color 3
190 Color 3
222 Color 3 + Color 4
255 Color 4
5 5 5
COLOUR 2
0 Empty
34 Empty + Color 5
65 Color 5
96 Color 5 + Color 6
128 Color 6
160 Color 6 + Color 7
190 Color 7
222 Color 7 + Color 8
255 Color 8

User Manual • Instrukcja Obsługi
CH Value Description
6 6 6
COLOUR 3
0 Empty
34 Empty + Color 9
65 Color 9
96 Color 9 + Color 10
128 Color 10
160 Color 10 + Color 11
190 Color 11
222 Color 11 + Color 12
255 Color 12
7 7 7
STOPPER / STROBE
0-3 Light OFF
4-103 Strobe at linearly variable frequency from low

104-107 Light ON
108-207 Pulsation at linearly variable speed

208-212 Light ON
213-225 Random Strobe at low frequency
226-238 Random Strobe at medium frequency
239-251 Random Strobe at hight frequency
252-255 Light ON
8 8 8 DIMMER
0-255
9 9 DIMMER FINE
9 10 10
IRIS
0-191 Max diameter to min. diameter
192-223 Jump close from fast to slow
224-255 Jump open from slow to fast
11 IRIS FINE
0-255
