1. Descripción general del producto
1.1. FlexWATCH®
FlexWATCH® es un servidor web de vídeo que digitaliza el vídeo analógico de las cámaras CCD y
trasmite la señal digital a través de Internet.
Los usuarios pueden supervisar el vídeo en tiempo real sin necesidad de utilizar un software adicional
a través de un explorador de Internet estándar como MS Internet Explorer o Netscape Communicator.
1.2. FW-3850
FlexWATCH® 3850 es un servidor web de vídeo digital por red totalmente autónomo que
proporciona todas las funcionalidades de un servidor web de vídeo avanzado.
Trasmite hasta 240 imágenes por segundo a través de la red de Internet existente,
permitiéndole visionar el vídeo del FW-3850 a través de un explorador web estándar como MS Internet
Explorer o Netscape Communicator. FW-3850 es compatible con el formato NTSC/PAL y proporciona 4
tamaños diferentes y 6 niveles de calidad de vídeo.

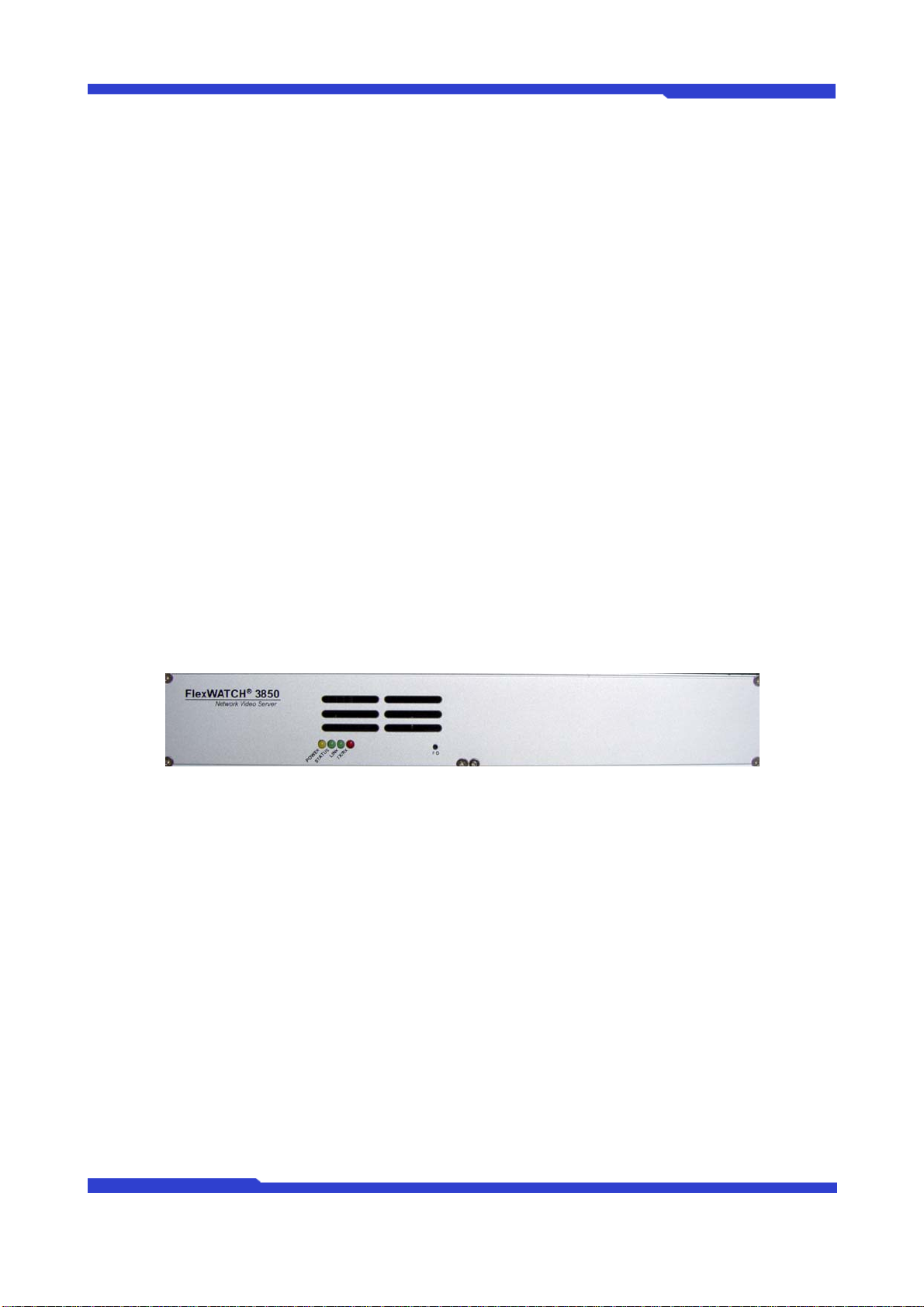

Figura 1 : FW-3850

FW-3850 MANUAL DE USUARIO PARTE 1
M4039 INTPLUS S.L.
6
1.3. Funciones principales del FW-3850
zServidor web de vídeo autónomo
zDetección automática de Ethernet 10M/100M
zConfiguración y control de los dispositivo a través de un explorador Web
zVelocidad máxima de transmisión de 120 imágenes por segundo en red TCP/IP (NTSC@CIF,
MPEG4@GOP4)
zAncho de banda efectivo y control de tasa de bits en modo MPEG4 (VBR/CBR)
zCompatible con usuarios de IP dinámica IP a través del Servidor AOIP SPAIN
zCompatible con múltiples dispositivos PTZ (Pan/Tilt/Zoom)
zCompatible con entrada de sensores, salida digital
zCompatible con modo transparente
zCodificación de 8 canales de voz / Decodificación de 1 canal de voz
zFunción de encriptación para la autenticación de usuarios
zCompatible con módem (llamada saliente/entrante)
zTransmisión de imágenes a través de FTP, Email
z1 canal de salida de vídeo para visualización en modo QUAD en un monitor analógico

FW-3850 MANUAL DE USUARIO PARTE 1
M4039 INTPLUS S.L.
7
1.4. Especificaciones técnicas de FW-3850
Nombre de modelo FW-3850
Hardware CPU integrada de 32bits
Memoria Flash de 8Mbytes /SDRAM: 64Mbytes
Sistema operativo Linux versión 2.4.xx
Batería de respaldo para reloj de tiempo real
Compresión de vídeo Motion JPEG, MPEG-4
Resolución NTSC: 704x480,704x240,352x240,176x112
PAL: 704x576,704x288,352x288,176x144
Tasa de frames
(por canal) Motion JPEG: Hasta 3,75/3,12 ips en D1 / [3.75/3.12 x 8=30/25]
MPEG-4: Hasta 3,75/3,12 ips a D1 / [3,75/3,12 x 8=30/25] en GOP 4
Fuente de vídeo Fuente de vídeo dual seleccionable Seleccionable entre MJPEG y MPEG-4
Tasa de imágenes y ancho de banda
Configuración de imagen Niveles de compresión: 1 (Motion JPEG) / 6 (MPEG-4)
Color: color, blanco y negro
Grabación
Tasa de imágenes de grabación en 2 pasos
(Rápida/Lenta por evento en modo de grabación continua)
Sistema de archivos Linux
Compatible con más de 1 disco duro IDE de 500GB
Sistema antichoque
Transmisión Rendimiento (100Base-T / LAN) Trasmisión: hasta 120 ips(NTSC)/100 ips (PAL)
en modo 4X2 en CIF (11Kbyte/Imagen)
Voz Tasas de muestreo de G.723 4bit 8KHz 4x2 canales de entrada de
audio y 1 canal de salida de audio
Interfaz LAN Detección automática 10/100BaseT Ethernet
Interfaz de E/S de alarma 4x2 entradas optoacopladas y 4x2 salidas de relé
Entrada de vídeo 4x2 canales de entrada de vídeo compuesto
Salida de Quad 1 canal de salida de vídeo para Quad (dividido en 9)
Interfaz serie
Dos puertos serie para consola. Módem (PSTN & GSM), dispositivo de
salida/entrada serie, puerto com para control PTZ a través de RS-232,
puerto AUX configurable como RS-232, RS-485
Tasa de baudios máxima: 115200 bit/s
Funciones de seguridad Protección de usuarios basada en varios niveles para acceder a las
cámaras, PTZ, E/S de alarma
Servicios avanzados
Memoria de hasta 19,2M para el búfer de pre/postalarma
e-mail, FTP, búfer de alarma por evento y agenda
notificación de IP, notificación de alarma por e-mail,
llamada CGI por evento o agenda
Detección de movimiento
integrada
Precisión: 12x12=144 bloques
Sensibilidad de movimiento: -100 ~ 100
100 es la sensibilidad máxima
Control PTZ y UART
Protocolo integrado de control de dispositivos PTZ desde
hasta 35 protocolos PTZ diferentes entre los que se
incluyen Pelco “P”, “D”, Vicon, Samsumg, Kalatel, Sony, Panasonic,
Canon, Honeywell.
Control de dispositivos X10 para controlarlos a través de la alimentación.
Llamada saliente/entrante a través de módem PSTN o GSM
Otros Estampación de hora sobre el vídeo Transmisión de datos por puerto de entrada serie con el vídeo
Notificación de IP por e-mail

FW-3850 MANUAL DE USUARIO PARTE 1
M4039 INTPLUS S.L.
8
Gestión Configurable por puerto serie, web o telnet
Actualización remota del sistema a través de telnet, FTP o web.
Plataforma de desarrollo Compatible con HTTP CGI API
Kit de desarrollo de control ActiveX
Alimentación Entrada SMPS : 100~240 V CA, 1,5 A
Salida:12 Voltios CC, 5 A, SMPS
Consumo 12 Voltios CC 3 A
Condiciones ambientales Temperatura: 5° ~ 50°C
Humedad: 20 ~ 80% RH (sin condensación)
Accesorios
Cable de consola para configurar el sistema
Cable de prueba de red local
CD ROM manual de usuario, asistente de instalación y
notas técnicas
Guía de Instalación Rápida
Varios
Software NDVR (Reproductor del servidor-grabador) para reproducir el
vídeo de múltiples servidores-grabadores.
Compatible con herramientas de conversión a formato AVI en FW-
Voyager
Compatible con programa de gestión de cámaras FWManager
Compatible con IP dinámicas a través AOIP SPAIN.
Usuarios 32 usuarios simultáneos
Instalación, gestión y
mantenimiento
Cd de instalación y configuración basada en Internet
Copia de seguridad de configuración y restauración
Actualización de firmware a través de HTTP o FTP. Actualizaciones de
firmware disponibles en http://www.flexwatch.es/kernel.htm
Acceso al vídeo a través de
explorador Web Acceso al vídeo desde explorador Web
Requisitos mínimos para el
visionado a través de
páginas Web
CPU Pentium III de 500 MHz o superior
Windows XP, 2000, NT4.0*,
Internet Explorer 6.x o posterior
Integración de sistemas
compatibles
API potente para la integración de software disponible en
http://www.flexwatch.com, inclusive Simple Viewer API, FlexWATCH
Control SDK, datos de activación de eventos en la fuente de vídeo, control
y acceso integrado de periféricos por puerto serie a través de HTTP/TCP
Los usuarios pueden instalarse el programa de notificación de eventos o
envío de imágenes.
Sistema operativo integrado: Linux 2.4
Protocolos compatibles HTTP, TCP/IP, FTP, Telnet, RARP, PPP, PAP, CHAP, DHCP, SMTP
client(e- mail), NTP, Java
Aplicaciones (no incluidas) FlexWATCH Manager 16/32/128/256
Accesorios incluidos Fuente de alimentación de 12 V CC, soportes de montaje, kit de conectores, Guía de instalación, CD con herramienta de instalación,
software y manual de usuario.
Accesorios no incluidos Kit de montaje en rack de 19”
Normativas
FCC : Clase A
CE : Clase A
MIC : (Preliminar)
RoHS: Apto
Dimensiones (HxAxD) y peso Tamaño :280 mm (L) x 215 mm (A) x 45 mm (H)
Peso: 1,4 Kg sin alimentador.
Tabla 1 : Especificaciones de FW-3850

FW-3850 MANUAL DE USUARIO PARTE 1
M4039 INTPLUS S.L.
9

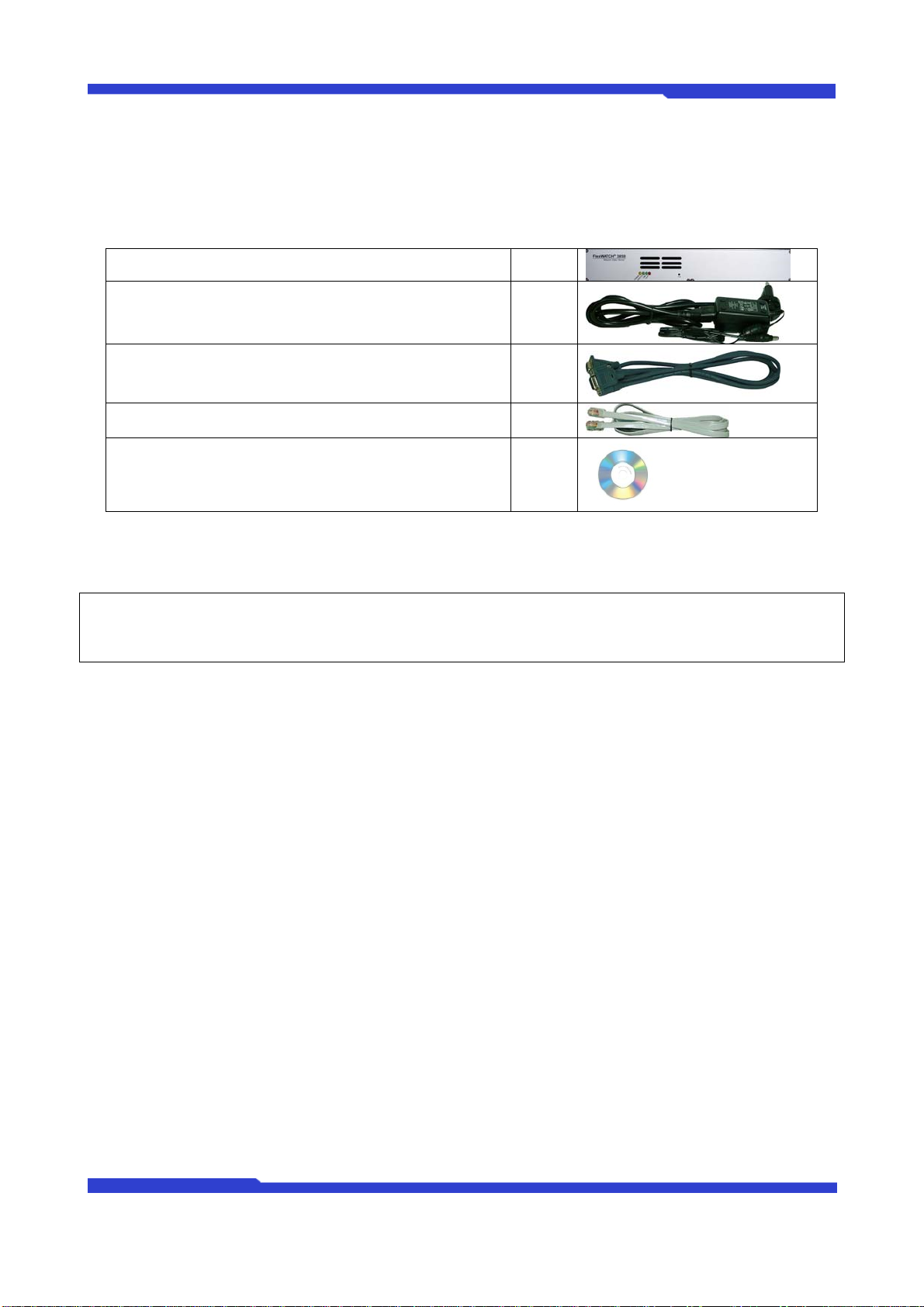

1.5. Lista de empaquetado de FW-3850
El paquete del FW-3850 incluye los siguientes elementos.
FW-3850 1
Alimentador
(Cable de alimentación y adaptador SMPS 12 Voltios
CC 5A) 1
Cable serie RS-232
(Cable cruzado, DB9 hembra) 1
Cable de red LAN 1
CD (Manual de usuario, asistente de instalación y fotos) 1
Tabla 2 : Lista de empaquetado de FW-3850
)Asegúrese de que el paquete incluye todos los componentes detallados anteriormente. Si faltase
alguno de ellos, no dude en ponerse en contacto con nosotros.

FW-3850 MANUAL DE USUARIO PARTE 1
M4039 INTPLUS S.L.
10
2. Descripción del hardware
2.1. Vista del panel frontal de FW-3850
Figura 2 : Panel frontal de FW-3850
ABCD E
Figura 3 : Indicadores luminosos del panel frontal del FW-3850
Nombre Descripción
A LED DE ALIMENTACIÓN
(POWER) Parpadea el indicador rojo cuando se alimentada la unidad.
B LED DE ESTADO
(STATUS) Indica el estado de funcionamiento y estado apagado. El indicador verde parpadea después de reiniciar.
C LED DE CONEXIÓN LAN
(LINK)
El indicador verde parpadea cuando la red local (LAN) está físicamente
conectada.
D LED LAN(Tx/Rx) El indicador verde parpadea cuando hay transmisión de datos en la red
LAN conectada.
E
Interruptor de
restauración de
valores de fábrica
(F-D)
Este botón se puede utilizar para restaurar los valores de configuración
de fábrica en el sistema. Se suele hacer cuando un usuario ha perdido
su nombre /contraseña de administrador o cuando el sistema está dando
algún fallo.
- Después de reiniciar el sistema, deberá esperar hasta oír dos bips.
- Mantenga presionado el botón FD durante 5~10 segundos hasta oír
tres bips durante este proceso. El sistema se reiniciará automáticamente
cuando se haya terminado el proceso.
Tabla 3 : Descripción del panel frontal de FW-3850

FW-3850 MANUAL DE USUARIO PARTE 1
M4039 INTPLUS S.L.
11
Descripción de los bips
Nombre Descripción
1 Encendido Bip corto al encender la unidad.
2 Sistema preparado Dos bips cuando la unidad se ha reiniciado correctamente.
4 Botón FD Un bip (0,5 seg.) después de 3 segundos y después tres bips cortos
después de otros 3 segundos.
Tabla 4 : Descripción de los bips del FW-3850

FW-3850 MANUAL DE USUARIO PARTE 1
M4039 INTPLUS S.L.
12
2.2. Panel trasero de FW-3850
Imagen 4 : Vista del panel trasero de FW-3850
A B C D E FG H I J K LM NO
)FW-3850 consists of Module 0 and 1. Each module has 4 cameras Input, Audio Input, DI and DO.
Nombre Descripción
Mod1, Video In 1 Puerto de cable BNC para entrada de vídeo de cámara 1 del módulo 1.
Mod1, Video In 2 Puerto de cable BNC para entrada de vídeo de cámara 2 del módulo 1.
Mod1, Video In 3 Puerto de cable BNC para entrada de vídeo de cámara 3 del módulo 1.
A
Mod1, Video In 4 Puerto de cable BNC para entrada de vídeo de cámara 4 del módulo 1.
Mod1, Audio In 1 Puerto de cable estéreo para entrada de audio de cámara 1 del módulo
1. (Clavija de audio de 3,5 mm)
Mod1, Audio In 2 Puerto de cable estéreo para entrada de audio de cámara 2 del módulo
1. (Clavija de audio de 3,5 mm)
Mod1, Audio In 3 Puerto de cable estéreo para entrada de audio de cámara 3 del módulo
1. (Clavija de audio de 3,5 mm)
B
Mod1, Audio In 4 Puerto de cable estéreo para entrada de audio de cámara 4 del módulo
1. (Clavija de audio de 3,5 mm)
C Mod1/DI Puertos de entrada de señal para el sensor y contacto para módulo 1.
D Mod1/DO Puertos de entrada de señal para la alarma y luz para módulo 1.
E Ground Conector de tierra.
Mod0, Video In 1 Puerto de cable BNC para entrada de vídeo de cámara 1 del módulo 0.
Mod0, Video In 2 Puerto de cable BNC para entrada de vídeo de cámara 2 del módulo 0.
Mod0, Video In 3 Puerto de cable BNC para entrada de vídeo de cámara 3 del módulo 0.
F
Mod0, Video In 4 Puerto de cable BNC para entrada de vídeo de cámara 4 del módulo 0.
Mod0, Audio In 1 Puerto de cable estéreo para entrada de audio de cámara 1 del módulo
0. (Clavija de audio de 3,5 mm)
Mod0, Audio In 2 Puerto de cable estéreo para entrada de audio de cámara 2 del módulo
0. (Clavija de audio de 3,5 mm)
G
Mod0, Audio In 3 Puerto de cable estéreo para entrada de audio de cámara 3 del módulo
0. (Clavija de audio de 3,5 mm)

FW-3850 MANUAL DE USUARIO PARTE 1
M4039 INTPLUS S.L.
13
Mod0, Audio In 4 Puerto de cable estéreo para entrada de audio de cámara 4 del módulo
0. (Clavija de audio de 3,5 mm)
H Mod0/DI Puertos de entrada de señal para el sensor y contacto para módulo 0.
I Mod0/DO Puertos de entrada de señal para la alarma y luz para módulo 0.
J AUX Puertos RS-422/485 para PTZ, UART-Out/In.
El PTZ debe estar conectado sólo al puerto Aux.
K COM Puertos RS-232 para los dispositivos de entrada serie, Módem o
Consola (Hyperterminal)
L LAN Puerto de red LAN para autodetección 10/100M Base T.
M Salida de audio 1 puerto de salida de audio.
N Salida de vídeo
Mux Puerto de salida de vídeo para visión en Quad
O Alimentación Puertos de entrada de alimentación para 12V DC 5A. (Use el
alimentador original incluido en el paquete)
Tabla 5 : Descripción del panel trasero de FW-3850

FW-3850 MANUAL DE USUARIO PARTE 1
M4039 INTPLUS S.L.
14

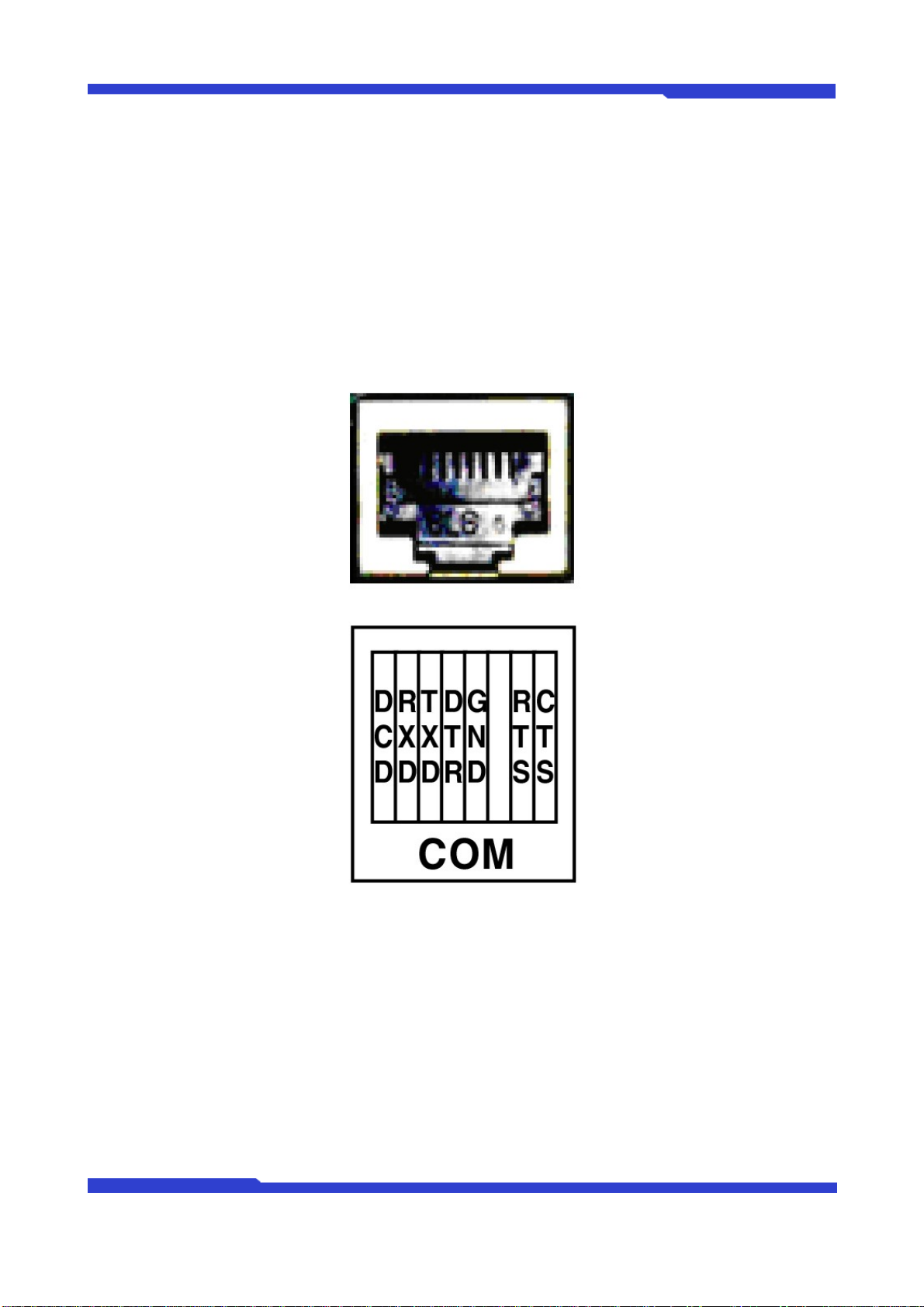

2.2.1. Descripción del puerto COM
Información de la disposición de pines del puerto COM.
Los puertos RS-232 sirven para conectar dispositivos de entrada serie, el módem o la consola
(conexión por Hyperterminal).
Para una conexión RS-232, se utiliza RXD,TXD y GND. Para la conexión con el PC, RXD se utiliza
TXD. Cada RXD se conecta con cada TXD a través del cable cruzado.
Imagen 5 : Pines del puerto COM

FW-3850 MANUAL DE USUARIO PARTE 1
M4039 INTPLUS S.L.
15
3. Instalación del hardware y configuración básica del FW-3850
3.1. Antes de la instalación,
zLea atentamente el Manual de usuario
zCompruebe si la red eléctrica del lugar donde va a conectar la unidad es estable
zCompruebe la red del usuario (dirección IP, máscara de red y puerta de enlace
predeterminada)
3.2. Condición de valores de fábrica
La siguiente tabla muestra las configuraciones de fábrica de la unidad. Consulte esta tabla cuando
necesite cambiar los valores en el menú de administración
Valores de fábrica
Admin ID (Id de administrador) root
Admin password (Contraseña de
administrador) root
IP address (Dirección IP) 10.20.30.40
Network mask (Máscara de red) 255.255.255.0
Gateway (Puerta de enlace) 10.20.30.1
Tabla 6 : Configuración de fábrica
)El ID y contraseña de administración de fábrica se escriben siempre en minúsculas. Sin embargo,
puede cambiarlos a mayúsculas como prefiera.
3.3. Instalación del hardware de FW-3850
Los pasos para instalar físicamente el modelo FW-5850 son los siguientes.
1. Instale las cámaras CCTV en la posición necesaria.
2. Conecte los cables BNC entre las cámaras CCTV y las entradas/salidas de vídeo del FW-
3850.
3. Conecte el cable de red LAN entre el FW-3850 y la roseta de conexión a Internet.
4. Conecte el cable de alimentación de FW-3850.

FW-3850 MANUAL DE USUARIO PARTE 1
M4039 INTPLUS S.L.
16
A continuación, deberá seguir los siguientes pasos por este orden:
zConfiguración de la red utilizando la herramienta FW-installer.
zConfiguración de las cámaras utilizando FW-installer o el menú de administración.
zConfiguración de los servicios utilizando FW-installer o el menú de administración.
)Para la configuración de la dirección IP, consulte “Capítulo 2.Configuración de red” en el Manual
de usuario - Parte 2.

FlexWATCH User Manual Part 2
M4028 1 Seyeon Tech Co., Ltd
FlexWATCH User Manual
Part 2
(Network Configuration and FlexWATCH Setting)
Version 3.0
August 13, 2007
Seyeon Technology Co., Ltd
www.seyeon.co.kr
www.flexwatch.com

FlexWATCH User Manual Part 2
M4028 2 Seyeon Tech Co., Ltd
Contents
1. Network Diagram.............................................................................................................. 6
1.1. Private Network ........................................................................................................ 6
1.2. Leased Line Network................................................................................................ 6
1.3. Cable/xDSL Modem Network with Static IP ............................................................. 7
1.4. Cable/xDSL Modem Network with Dynamic IP ........................................................ 7
1.5. PSTN Modem with Dial-out ...................................................................................... 7
1.6. PSTN Modem with Dial-in......................................................................................... 8
2. Network Configuration...................................................................................................... 8
2.1. Through FlexWATCH Installer.................................................................................. 9
2.1.1. What is FlexWATCH Installer? ......................................................................... 9
2.1.2. Installation of FlexWATCH Installer.................................................................. 9
2.2. How to Use FlexWATCH Installer .......................................................................... 10
2.2.1. How to Run FlexWATCH Installer................................................................... 10
2.2.2. Program Menu Description............................................................................. 11
2.2.3. Right Mouse Button Menu .............................................................................. 12
2.3. IP Assignment......................................................................................................... 12
2.3.1. Diagram between FlexWATCH and PC.......................................................... 13
2.3.2. Static IP assignment ....................................................................................... 13
2.3.3. DHCP IP Assignment...................................................................................... 17
2.3.4. IP Assignment by PPPoE ...............................................................................19
2.4. Network configuration through Hyper Terminal mode............................................ 21
2.4.1. Hyper Terminal Installation Wizard Program.................................................. 21
2.4.2. System Login and Network Configuration by Hyper Terminal........................ 23

FlexWATCH User Manual Part 2
M4028 3 Seyeon Tech Co., Ltd
2.4.3. Connection to Home Page.............................................................................. 25
3. Introduction to FlexWATCH............................................................................................ 26
3.1. “Home” screen........................................................................................................ 26
3.2. “Live View” menu.................................................................................................... 26
3.3. “Player” Menu (FW-5400 Series only).................................................................... 30
3.4. “Admin” Menu ......................................................................................................... 30
3.5. “Contact Us” Menu....................................................¡Error! Marcador no definido.

FlexWATCH User Manual Part 2
M4028 4 Seyeon Tech Co., Ltd
Figures
Figure 1 Private Network Diagram............................................................................................ 6
Figure 2 Leased Static IP Diagram........................................................................................... 6
Figure 3 ADSL/Cable Modem (Static IP) Diagram ................................................................... 7
Figure 4 ADSL/Cable Modem (dynamic IP) Diagram............................................................... 7
Figure 5 Dial Out Connection (Modem) Diagram ..................................................................... 8
Figure 6 Dial in Connection (Modem) Diagram ........................................................................ 8
Figure 7 FlexWATCH Installer First Installation Screen ...........................................................9
Figure 8 FlexWATCH Installer Folder Selection..................................................................... 10
Figure 9 FlexWATCH Installer Installation Completion........................................................... 10
Figure 10 FlexWATCH-Installer How to Run.......................................................................... 11
Figure 11 FlexWATCH Installer’s First Screen....................................................................... 11
Figure 12 FlexWATCH Installer Menu.................................................................................... 12
Figure 13 Connection through a HUB..................................................................................... 13
Figure 14 Connection FlexWATCH to PC .............................................................................. 13
Figure 15 In case of selecting 1 server for Static IP Assignment ........................................... 14
Figure 16 In case of selecting 2 or more servers for Static IP Assignment............................ 15
Figure 17 In case of selecting 1 server for Automatic Static IP Assignment.......................... 16
Figure 18 In case of selecting 1 server for DHCP IP Assignment.......................................... 18
Figure 19 In case of selecting 2 or more servers for DHCP IP Assignment........................... 19
Figure 20 In case of selecting 1 server for PPPoE IP Assignment......................................... 20
Figure 21 Hyper Terminal Program Location.......................................................................... 21
Figure 22 COM Port Connection Description ......................................................................... 22
