Flotec FPPM3600D User manual

OWNER’S MANUAL
Pedestal Sump Pump
NOTICE D’UTILISATION
Pompe d’assèchement
sur pied
MANUAL DEL USUARIO
Bomba de Pie para
Sumideros
Installation/Operation/Parts
For further operating,
installation, or maintenance
assistance:
Call 800-365-6832
English....................... Pages 2-6
Installation/Fonctionnement/Pièces
Pour plus de renseignements
concernant l’utilisation,
l’installation ou l’entretien,
Composer le 1 [phone]
Français ................. Pages 7-11
Instalación/Operación/Piezas
Para mayor información sobre el
funcionamiento, instalación o
mantenimiento de la bomba:
Llame al 800-365-6832
Español.................Paginas 12-16
©2012 FP263 (Rev. 06/28/12)
5097 0705
293 Wright Street, Delavan, WI 53115
Phone: [phone]
Fax: [phone]
www.flotecwater.com
FPPM3600D, FPPSS3000

Warranty 2
Retain Original Receipt For Warranty Eligibility
Limited Warranty
This Limited Warranty is effective June 1, 2011 and replaces all undated warranties and warranties dated before June 1, 2011.
FLOTEC warrants to the original consumer purchaser (“Purchaser” or “You”) that its products are free from defects in material
and workmanship for a period of twelve (12) months from the date of the original consumer purchase. If, within twelve (12)
months from the original consumer purchase, any such product shall prove to be defective, it shall be repaired or replaced at
FLOTEC’s option, subject to the terms and conditions set forth herein. Note that this limited warranty applies to manufacturing
defects only and not to ordinary wear and tear. All mechanical devices need periodic parts and service to perform well. This
limited warranty does not cover repair when normal use has exhausted the life of a part or the equipment.
The original purchase receipt and product warranty information label are required to determine warranty eligibility. Eligibility
is based on purchase date of original product – not the date of replacement under warranty. The warranty is limited to repair
or replacement of original purchased product only, not replacement product (i.e. one warranty replacement allowed per
purchase). Purchaser pays all removal, installation, labor, shipping, and incidental charges.
For parts or troubleshooting assistance, DO NOT return product to your retail store - contact FLOTEC Customer Service at
800-365-6832.
Claims made under this warranty shall be made by returning the product (except sewage pumps, see below) to the retail outlet
where it was purchased or to the factory immediately after the discovery of any alleged defect. FLOTEC will subsequently take
corrective action as promptly as reasonably possible. No requests for service will be accepted if received more than 30 days
after the warranty expires. Warranty is not transferable and does not apply to products used in commercial/rentalapplications.
Sewage Pumps
DO NOT return a sewage pump (that has been installed) to your retail store. Contact FLOTEC Customer Service. Sewage pumps
that have seen service and been removed carry a contamination hazard with them.
If your sewage pump has failed:
• Wearrubbergloveswhenhandlingthepump;
• Forwarrantypurposes,returnthepump’scordtagandoriginalreceiptofpurchasetotheretailstore;
• Disposeofthepumpaccordingtolocaldisposalordinances.
Exceptions to the Twelve (12) Month Limited Warranty
Product - Model Warranty Period
FP0F360AC, FP0FDC 90 days
FP0S1775A, FP0S1790PCA, FP0S2400A, FP0S2450A, FP0S4100X, FP2800DCC, FPCP-20ULST,
FPPSS3000, FPSC2150A, FPSC3150A, FPSC3350A 2 Years
4” Submersible Well Pumps, FP0S3200A, FP0S3250A, FP0S6000A, FPSC1725X, FPSC2200A,
FPSC2250A, FPSE3601A, FPPSS5000 3 Years
FP7100 Series Pressure Tanks, E100ELT, E3305TLT, E3375TLT, E5005TLTT, E50TLT, E50VLT,
E75STVT, E75VLT, FPSC3200A, FPSC3250A, FPSC4550A 5 Years
General Terms and Conditions; Limitation of Remedies
You must pay all labor and shipping charges necessary to replace product covered by this warranty. This warranty does not
applytothefollowing:(1)actsofGod;(2)productswhich,inFLOTEC’ssolejudgment,havebeensubjecttonegligence,abuse,
accident,misapplication,tampering,oralteration;(3)failuresduetoimproperinstallation,operation,maintenanceorstorage;
(4)atypicalorunapprovedapplication,useorservice;(5)failurescausedbycorrosion,rustorotherforeignmaterialsinthe
system, or operation at pressures in excess of recommended maximums.
This warranty sets forth FLOTEC’s sole obligation and purchaser’s exclusive remedy for defective products.
FLOTEC SHALL NOT BE LIABLE FOR ANY CONSEQUENTIAL, INCIDENTAL, OR CONTINGENT DAMAGES WHATSOEVER.
THE FOREGOING LIMITED WARRANTIES ARE EXCLUSIVE AND IN LIEU OF ALL OTHER EXPRESS AND IMPLIED
WARRANTIES, INCLUDING BUT NOT LIMITED TO IMPLIED WARRANTIES OF MERCHANTABILITY AND FITNESS FOR
A PARTICULAR PURPOSE. THE FOREGOING LIMITED WARRANTIES SHALL NOT EXTEND BEYOND THE DURATION
PROVIDED HEREIN.
Some states do not allow the exclusion or limitation of incidental or consequential damages or limitations on how long an
implied warranty lasts, so the above limitations or exclusions may not apply to You. This warranty gives You specific legal
rights and You may also have other rights which vary from state to state.
FLOTEC • 293 Wright Street • Delavan, WI U.S.A. 53115
Phone: [phone] • Fax: [phone] • www.flotecwater.com
For parts or assistance, call Flotec Customer Service at 800-365-6832

Safety 3
For parts or assistance, call Flotec Customer Service at 800-365-6832
Important Safety
Instructions
SAVE THESE INSTRUCTIONS - This manual contains
important instructions that should be followed during
installation, operation, and maintenance of the product.
This is the safety alert symbol. When you see this
symbol on your pump or in this manual, look for one of
the following signal words and be alert to the potential
for personal injury!
indicates a hazard which, if not avoided,
will result in death or serious injury.
indicates a hazard which, if not
avoided, could result in death or serious injury.
indicates a hazard which, if not avoided,
could result in minor or moderate injury.
NOTICE addresses practices not related to
personalinjury.
Carefully read and follow all safety instructions in this
manual and on pump.
Keep safety labels in good condition. Replace missing
or damaged safety labels.
This unit is not designed for applications involving salt water
or brine! Use with salt water or brine will void warranty.
California Proposition 65 Warning
This product contains chemicals known
to the State of California to cause cancer or birth
defects or other reproductive harm.
1. Know the pump application, limitations, and
potentialhazards.
Risk of explosion. Do not ground to a gas
supply line. Pump water only with this pump. Failure to
follow this warning can result in personal injury and/or
property damage.
2. Disconnect power before servicing.
3. Release all pressure within system before servicing
anycomponent.
4. Drain all water from system before servicing.
Risk of flooding. Can cause personal
injury and/or property damage. If a flexible discharge
hose is used, pump may move when motor starts. If
it moves far enough so that switch hits side of sump,
switch may stick and prevent pump from starting.
Make sure pump is secured so it cannot move around
in sump.
5. Secure discharge line before starting pump. An
unsecured discharge line will whip, possibly
causing personal injury and/or property damage.
6. Check hoses for weak or worn condition before
each use, making certain all connections are
secure.
7. Inspect sump, pump and system components
monthly. Keep free of debris and foreign objects.
Perform routine maintenance as required.
Risk of fire. Do not store or rest objects
on or near motor or switch linkage. Keep all flammable
objects or liquids away from motor.
8. Provide means of pressure relief for pumps whose
discharge line can be shut-off or obstructed.
9. Personal Safety:
a. Wear safety glasses at all times when working
with pumps.
b. Keep work area clean, uncluttered and properly
lighted replace all unused tools and equipment.
c. Keep visitors at a safe distance from work area.
d. Make workshop child-proof – with padlocks,
master switches, and by removing starter keys.
10. When wiring an electrically driven pump, follow all
electrical and safety codes, as well as most recent
National Electrical Code (NEC) and Occupational
Safety and Health Act (OSHA).
11. This equipment is only for use on 115 volt
(single phase) and is equipped with an approved
3-conductor cord and 3-prong, grounding-type
plug.
Risk of electric shock. Can shock, burn
or kill. Be certain that it is connected to properly
grounded, grounding-type receptacle.
Never connect green (or green and yellow) wire in cord
to a live terminal! Where a 2-prong wall receptacle
is encountered, it must be replaced with properly
grounded 3-prong receptacle installed in accordance
with the National Electrical Code and local codes and
ordinances.
12. All wiring should be performed by a qualified
electrician.
13. Make certain that power source conforms to
requirements of your equipment.
14. Protect electrical cord from sharp objects, hot
surfaces, oil, and chemicals. Avoid kinking
cord. Replace or repair damaged or worn cords
immediately.
15. Do not touch an operating motor. Modern motors
can operate at high temperatures.
16. Do not handle pump or pump motor with wet
hands or when standing on wet or damp surface,
or in water.
Risk of flooding. Can cause personal
injury and/or property damage. If your basement has
water or moisture on floor, do not walk on wet area
until all power has been turned off. If shut-off box is
in basement, call electric company to shut-off service
to house, or call local fire department for instructions.
Remove pump and repair or replace. Failure to follow
this warning can result in fatal electrical shock.
Specifications
Power supply required.............................. 115V, 60 HZ.
Horsepower.............................................................. 1/3
Motor duty ...................................................Intermittent
Liquid Temp. Range..................... 32°F to 70°F(0°-21°C)
Individual Branch Circuit
Required GFCI Class A.....................................15 Amps
Motor full load (maximum ..............................3.5 Amps
Discharge: Plastic Models.........................1-1/4” FNPT
Cast Iron Models .....................1-1/2” FNPT

Installation 4
For parts or assistance, call Flotec Customer Service at 800-365-6832
Performance
Installation

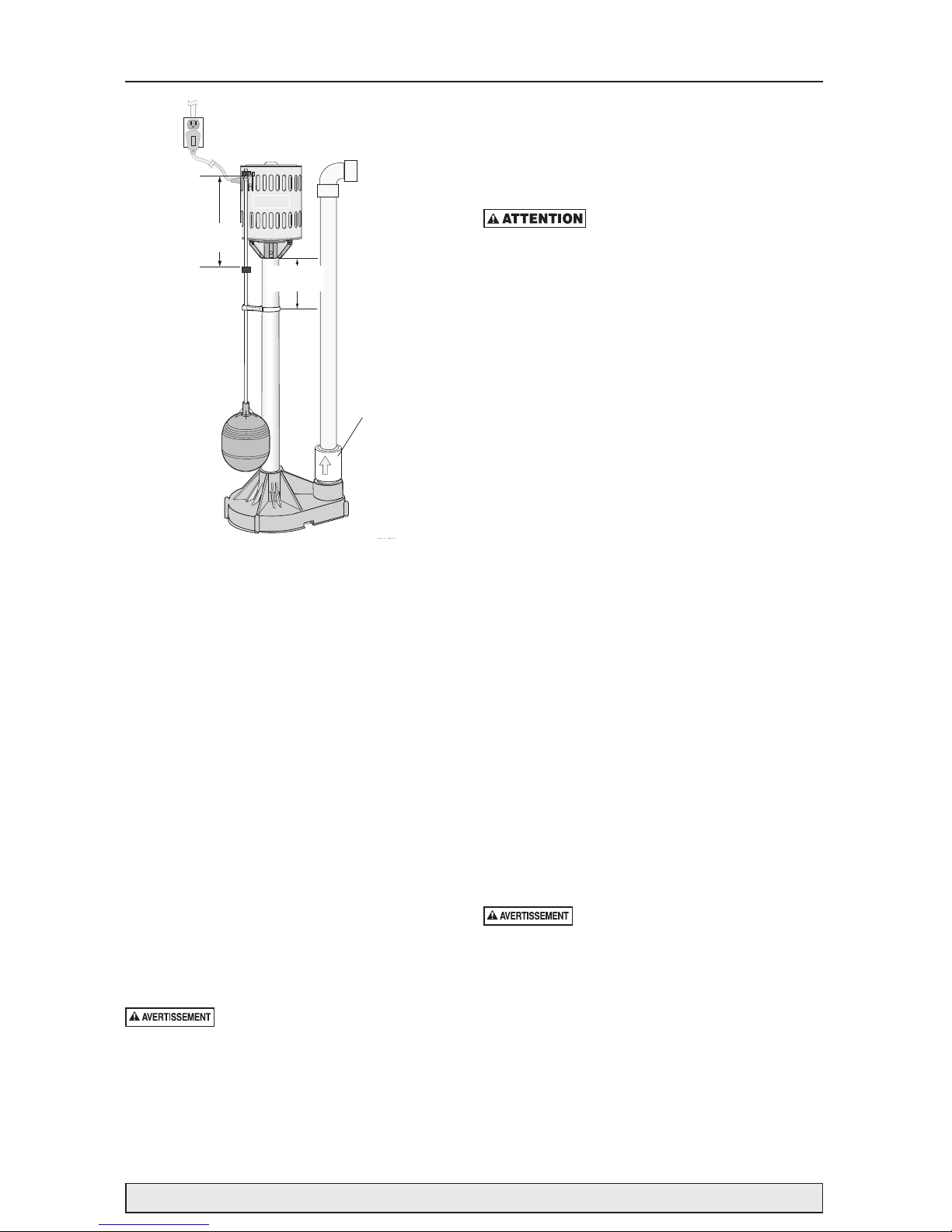

1. This unit can be installed in sump pit with
minimum diameter of 12” (30cm) and depth of
12” (30cm). Sump pit may be constructed of tile,
concrete, steel or plastic. Check local codes for
approved materials.
2. Install pump on solid, level foundation, as near as
possible to center of sump pit. Do not hang pump
from discharge pipe or power cord.
NOTICE Pump must be level (column must be vertical)
when operating. If motor is tilted, internal start/run
switch may overheat and damage motor.
3. Pump should not be installed on clay, earth or sand
surfaces. Clean sump pit of small stones and gravel
which could clog the pump. Keep pump inlet
screenclear.
4. Thread discharge pipe into pump body carefully to
avoid stripping or crossing threads.
NOTICE Do not use ordinary pipe joint compound on
plastic pipe or pump. Pipe joint compound can attack
plastics and damage pump.
5. To reduce motor noise and vibrations, a short
length of rubber hose (1-5/8” (41mm) I.D., e.g.
radiator hose) can be connected into discharge line
near pump using suitable clamps.
Risk of electric shock. Can shock, burn
or kill. Pump is designed for 115V., 60 HZ operation
and requires an individual branch circuit of 15 amperes
capacity. It is supplied with a 3-wire cord set with
grounding-type plug for use in a 3-wire, grounded
outlet. Do not cut off the round grounding prong. For
safety, outlet must always be electrically grounded to
a suitable electrical ground such as a grounded water
pipe or a properly grounded metallic raceway or
ground wire system.
6. Locate Float Rod Guide (Key No. 6) about 6”
(16cm) below motor. Clamp guide to column with
screwprovided.
Risk of flooding. Be sure that guide is
securely clamped so that float rod is vertical and can
move up and down freely. If float is angled or binds,
pump may not start, allowing flooding to occur.
7. Screw float onto threaded end of rod. Threads on
rod will cut threads into corrosion resistantfloat.
8. Insert plain end of float rod up through eye of
rodguide.
9. Slide one rod stop on float rod before passing rod
through eye of pump switch. Slide 2nd rod stop on
rod after passing through eye of switch. Position
2nd rod stop flush with top of rod.
10. Position lower rod stop to within 8”(20cm) of
switch lever arm. With lower rod stop in this
position, pump will automatically cycle at
approximately 2-1/2” (6cm) off and 10-12” (25-
30cm) on. For faster cycling, move lower rod stop
closer to switch lever arm.
11. If pump discharge line is exposed to outside
subfreezing atmosphere, then portion of line
exposed must be installed so any water remaining
in pipe will drain to outfall by gravity. Failure to do
this can cause water trapped in discharge to freeze
which could result in damage to pump.
12. Install an in-line check valve (Flotec No. FP0026-
6D) to prevent flow backwards through pump after
pump shuts off.
NOTICE Flotec check valve FP0026-6D is equipped
with an air bleed hole to prevent airlocking the pump.
If using a check valve without an air bleed hole, drill a
1/8” (3.2mm) hole in discharge pipe just above pump
body but below the check valve to prevent air locks.
13. After all piping and controls have been installed,
unit is ready for operation.
14. Run pump through one cycle to check float
switchoperation.
Risk of sudden starts. Can cause
electrical shock and personal injury. The pump motor
is equipped with automatic resetting thermal protector
and may restart unexpectedly. Protector tripping is an
indication of motor overloading as a result of operating
pump at low heads (low discharge restriction),
excessively high or low voltage, inadequate wiring,
incorrect motor connections, or a defective motor.
5098 0705
Discharge
About 6"
About 8"
Check
Valve
(Purchase
Separately)
GPH (LPH) at total feet (M)
5 ft (1.52) 10 ft (3.05) 15ft (4.57) 20 ft (6.09)
3000 (11
355L) 2460 (9 312L) 1620 (6 131L) 0 (0L)

Operation 5
Troubleshooting
For parts or assistance, call Flotec Customer Service at 800-365-6832
Risk of electric shock. Can shock, burn or kill. Unplug pump from power source before working on
pump.
Operation
Risk of electric shock. Can shock,
burn or kill. Do not touch sump pump, pump motor,
water, or discharge piping when pump is connected to
electrical power. Always disconnect pump cord (power)
before handling.
1. Plug this unit into a 115V outlet, on an individual
branch circuit, with a Class A, 15 amp GFCI
(Ground Fault Circuit Interrupter). Consult your
local electrician for information and availability.
2.
Fill sump pit with water, pump will start automatically
when lower rod stop actuates switch lever arm. When
upper rod stop actuates switch lever arm, pump will stop.
NOTICE Do not allow pump to run dry.
3. The motor is equipped with an automatic reset
thermal protector to protect unit from overheating.
When motor has cooled sufficiently, switch will reset
automatically and restart motor. Repeated tripping
could be caused by low voltage, long extension cords,
clogged impeller, very low head or lift, etc. Cycling of
protector will cause eventual motor burnout.
Symptom Probable Cause(s) Corrective Action(s)
Motor will
not run
No electrical power Check fuse, circuit breaker, power cord and electircal outlet.
Low line voltage If voltage wiring under recommended minimum, check size of wiring from main source. If OK, contact Electric Comapny or local
Hydro authority.
Faulty automatic switch Operate switch manually and replace if inoperative.
Float or float rod stuck Check to see float is not rubbing sump wall or float rod rubbing or
stuck against sump cover.
Waterlogged float Replace float if filled with water.
Motor overload tripped IF pump has been running and stops before sump is emptied, automatic overload may have tripped. Check inlet screen to be
sure impeller is not jammed. If so, free impeller of obstruction.
Electrical malfunction Check power cord, automatic switch and motor. Replace faulty
parts as needed.
Motor runs
but pump
will not
pump
Inlet clogged Check inlet and clean if needed.
Discharge line plugged Clear discharge line and check valve for obstruction.
Low line voltage Refer Corrective Actionon low line voltage in above section.
Pump airlocked Dril a 1/8” (3.2mm) hole in discharge pipe just above pump body
but below the check valvee.
Broken impeller or shaft Replace impeller or shaft as needed.
Pump starts
and stops
too often
Improper positioning of float
rodstop Lower float rod stop.
Faulty automatic switch Replace automatic switch.
Pump is
noisy
Impeller installation Refer to No. 5 in Insallation instructions.
Noisy motor Replace pump.
Pump will
not stop
running
Debris around float or float
rodstuck Remove debris from sump. Check to see float is not rubbing sump wall or float rod rubbing or stuck against sump cover.
Faulty automatic switch Replace switch.
Motor defective Replace Pump

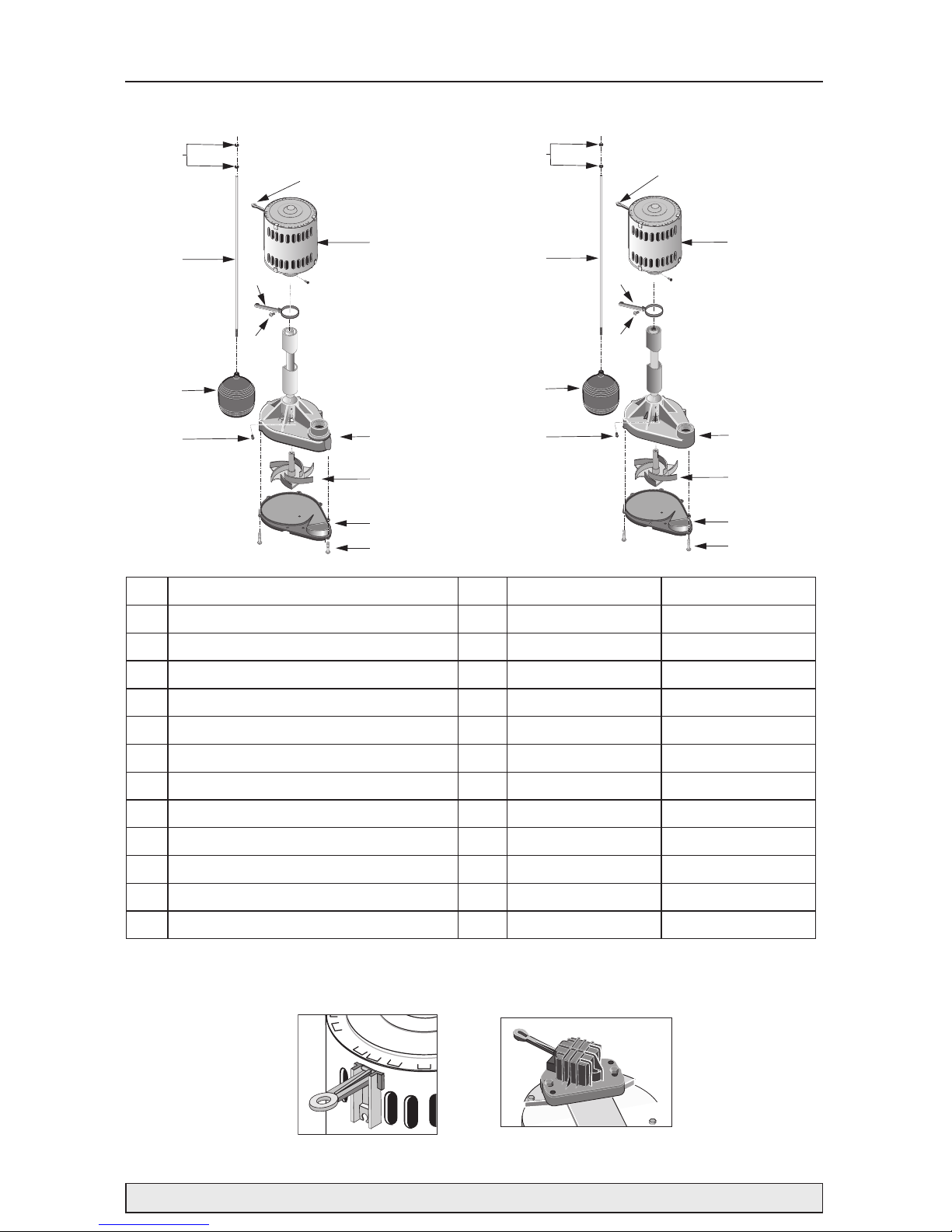

Repair Parts 6
For parts or assistance, call Flotec Customer Service at 800-365-6832
5099 0705
1
2
3
4
5
6
7
8
9
10
11
12
1
2
3
4
5
6
7
8
9
10
11
12
5096 0705
* If the motor fails, replace the entire pump. † Select switch model number below.
FPPM3600D FPPSS3000
Switch FP0020 Switch FP0018-7D
Ref Part Description Qty FPPSS3000 FPPM3600D
1 Motor 1 * *
2 Switch 1
† †
3Volute (Pump Body) 1 S1-31B PS1-25P
4 Impeller 1 PS5-269P PS5-269P
5Base Plate 1 PS4-17P PS4-17P
6Screws (Base Plate) 8 U30-571BT U30-934ZP
7Float Rod Guide 1 RP0005249 RP0005249
8Screw (Guide Rod) 1 U30-929ZP U30-929ZP
9Screw (Base) 1 U30-946PH SC004-116
10 Float 1 FT0013-63 FT0013-63
11 Float Rod 1 RP005168S RP005168S
12 Float Stop 2 RP0005248 RP0005248

Garantie 7
Conserver le reçu de caisse original aux fins d’admissibilité à la garantie
Garantie limitée
La présente garantie limitée est entrée en vigueur le 1er juin 2011 et remplace toute garantie non datée ou antérieure à cette date.
FLOTEC garantit à l’acheteur/au consommateur d’origine (l’Acheteur) que ses produits sont exempts de tout vice de matériau et
de fabrication. Cette garantie est valable pendant douze (12) mois à partir de la date d’achat d’origine. Si, dans les douze (12)
mois suivant la date d’achat d’origine, un produit se révèle défectueux, il doit être réparé ou remplacé, à la discrétion de FLOTEC,
selon les modalités énoncées aux présentes. Il est à noter que la présente garantie limitée s’applique aux défauts de fabrication
seulement. Elle ne couvre pas l’usure normale. Tout dispositif mécanique doit faire l’objet d’un entretien périodique pour veiller à
son bon fonctionnement. La présente garantie limitée ne couvre pas les réparations attribuables à l’usure normale d’une pièce ou
de l’équipement.
Le reçu de caisse original et l’étiquette d’information sur la garantie sont nécessaires pour déterminer l’admissibilité à la garantie.
Cette dernière est établie en fonction de la date d’achat de l’article et non de la date de son remplacement sous garantie. La
garantie se limite à la réparation ou au remplacement de l’article original seulement et ne couvre pas l’article de rechange (c.-à-d.
un article remplacé sous garantie par achat). L’Acheteur assume les frais de retrait, d’installation, de transport et tous les frais
accessoires.
Pour obtenir des pièces ou de l’aide technique, NE PAS retourner le produit au détaillant. Contacter le service à la clientèle de
FLOTEC au 800 365-6832.
Toute demande de règlement en vertu de la présente garantie doit être faite en retournant l’article (à l’exception des pompes
depuisard;voirlamarcheàsuivreci-dessous)aumagasinoùcelui-ciaétéachetéouàl’usinedèsqu’unedéfectuositéest
soupçonnée. FLOTEC prendra les mesures correctives nécessaires dans un délai rapide et raisonnable. Aucune demande de
réparation ne sera acceptée plus de 30 jours après l’expiration de la garantie.
La garantie ne peut être cédée et ne s’applique pas aux produits utilisés à des fins commerciales ou de location.
Pompes d’eaux d’égout
NE PAS RETOURNER une pompe d’eaux d’égout (qui a été installée) au détaillant. Communiquer avec le service à la clientèle
de FLOTEC. Les pompes d’eaux d’égout qui ont été utilisées, puis retirées présentent un risque de contamination.
En cas de défaillance de la pompe d’eaux d’égout :
• Porterdesgantsencaoutchoucpourmanipulerlapompe.
• Àdesfinsdegarantie,retournerl’étiquettefigurantsurlecordondelapompeetl’originaldureçuaudétaillant.
• Mettrelapompeaurebutconformémentàlaréglementationlocale.
Exceptions à la garantie limitée de douze (12) mois
Produit Période de garantie
FP0F360AC, FP0FDC 90 jours
FP0S1775A, FP0S1790PCA, FP0S2400A, FP0S2450A, FP0S4100X, FP2800DCC, FPCP-20ULST,
FPPSS3000, FPSC2150A, FPSC3150A, FPSC3350A 2 ans
Pompes de puits submersibles de 10,2 cm (4 po), FP0S3200A, FP0S3250A, FP0S6000A,
FPSC1725X, FPSC2200A, FPSC2250A, FPSE3601A, FPPSS5000 3 ans
Réservoir préchargé de système d’eau (gamme FP7100), E100ELT, E3305TLT, E3375TLT,
E5005TLTT, E50TLT, E50VLT, E75STVT, E75VLT, FPSC3200A, FPSC3250A, FPSC4550A 5 ans
Modalités générales et restriction des recours
L’Acheteur doit payer tous les frais de main d’œuvre et de transport nécessaires au remplacement du produit garanti couvert par
cettegarantie.Cettegarantienes’appliquepasàcequisuit:(1)Lescatastrophesnaturelles;(2)Lesproduitsqui,selonFLOTEC,
ontfaitl’objetd’unenégligence,d’uneutilisationabusive,d’unaccident,d’unemauvaiseapplicationoud’unealtération;(3)
Lesdéfaillancesduesàuneinstallation,uneutilisation,unentretienouunentreposageinappropriés;(4)Uneapplication,une
utilisationouuneréparationatypiqueounonapprouvée;(5)Lesdéfaillancescauséesparlacorrosion,larouilleoud’autres
matériaux étrangers au système, ou par une utilisation à une pression supérieure au maximum recommandé.
Cette garantie établit la responsabilité unique de FLOTEC et le recours exclusif de l’Acheteur en cas de produit défectueux.
FLOTEC NE POURRA TRE TENUE RESPONSABLE DE TOUT DOMMAGE INDIRECT OU CONSÉCUTIF QUEL QU’IL SOIT.
LA GARANTIE LIMITÉE SUSMENTIONNÉE EST EXCLUSIVE ET REMPLACE TOUTES LES AUTRES GARANTIES EXPRESSES ET
TACITES,YCOMPRIS,MAISSANSS’YLIMITER,LESGARANTIESDEQUALITÉMARCHANDEETD’ADAPTATIONÀUNUSAGE
PARTICULIER.LAGARANTIELIMITÉESUSMENTIONNÉENEDOITPASÊTREPROLONGÉEAU-DELÀDELADURÉEPRÉVUE
AUX PRÉSENTES.
Certains États ne permettent pas l’exclusion ou la limitation des dommages indirects ou consécutifs, ni les limitations relatives à
la durée des garanties implicites. Par conséquent, il se peut que les limitations ou les exclusions ci-dessus ne s’appliquent pas.
Cette garantie procure des droits juridiques précis à l’Acheteur. Cependant, il est possible de bénéficier d’autres droits, qui varient
selonl’État.
FLOTEC • 293 Wright Street • Delavan, WI U.S.A. 53115
Téléphone : 800 365-6832 • Télécopieur : 800 526-3757 • www.flotecwater.com
Pour les services des pièces ou d’assistance, appeler le service à la clientèle Flotec en composant le [phone]

Sécurité 8
Pour les services des pièces ou d’assistance, appeler le service à la clientèle Flotec en composant le [phone]
Directives de sécurité
importantes
Conservez ces directives – Ce manuel renferme
d’importantes directives qu’il faut suivre durant
l’installation et l’entretien de lapompe.
Ce symbole indique qu’il faut être prudent. Lorsque
ce symbole apparaît sur la pompe ou dans cette Notice,
rechercher une des mises en garde qui suivent, car elles
indiquent un potentiel de blessures corporelles!
Le mot signal indique un danger qui, s’il
n’est pas évité, causera la mort ou des blessures graves.
Le mot signal indique un risque qui, s’il n’est
pas évité, pourrait causer la mort ou des blessures graves.
Le mot signal indique un risque qui, s’il
n’est pas évité, pourrait causer des blessures mineures ou
modérées.
Le mot AVIS est utilisé pour les pratiques qui ne sont pas
reliées aux blessures personnelles.
Lire attentivement toutes les consignes de sécurité
contenues dans cette Notice ou collées sur la pompe.
Garderlesautocollantsdesécuritéenbonétat;les
remplacer s’ils manquent ou s’ils ont étéendommagés.
Cette pompe n’est pas conçue pour pomper de l’eau salée
ni de la saumure! La garantie sera annulée si cette pompe
est utilisée pour pomper de l’eau salée ou de la saumure.
Avertissement lié à la Proposition 65 de la Californie
Ce produit et les accessoires connexes
contiennent des produits chimiques reconnus dans l’État
de la Californie comme pouvant provoquer des cancers,
des anomalies congénitales ou d’autres dangers relatifs à la
reproduction.
1. Il faut connaître les applications, les limitations et les
dangers de la pompe.
Ne pas utiliser cette pompe dans des
atmosphères inflammables. Ne pomper que de l’eau avec
cette pompe. Le non-respect de cet avertissement peut
entraîner des blessures corporelles et des dommages matériels.
2. Couper le courant avant d’intervenir sur la pompe.
3. Dissiper toute la pression dans les tuyauteries avant
toute intervention sur les éléments de la pompe.
4. Vidanger l’eau des tuyauteries avant d’intervenir sur
lapompe.
Risque d’innondation. Si vous utilisez
un tuyau d’évacuation flexible, la pompe risque de se
déplacer quand le moteur se met en marche. Si à la suite
de cela, l’interrupteur vient heurter le côté du puisard, il
se peut que l’interrupteur y adhère et empêche la mise
en marche de la pompe. Assurez-vous de bien caler la
pompe, pour qu’elle ne se déplace pas dans le puisard.
5. Caler la canalisation de refoulement avant de
démarrer la pompe. Une canalisation non calée
peut donner des coups de fouet qui risquent de
provoquer des blessures corporelles et des
dommages matériels.
6. Avant chaque utilisation, vérifier l’état des tuyaux et
s’assurer que tous les raccords sont bien serrés.
7. Inspecter tous les mois le puisard, la pompe et les
éléments du système. Éliminer tout débris et corps
étranger. Procéder à l’entretien de routine requis.
Danger d’incendie. Ne pas placer d’objets
sur ou à côté du moteur ou du raccord de l’interrupteur. Tenir
le moteur à l’écart de tout objet ou liquide inflammable.
8. Prévoir un moyen de réduire la pression sur les pom-
pes dont la canalisation de refoulement peut être fer-
mée ou bouchée.
9. Sécurité des personnes :
a. Toujours porter des lunettes de sécurité lorsque
l’on travaille sur une pompe.
b. Garder la zone de travail propre, dégagée et bien
éclairée;rangertouslesoutilsettoutl’équipe-
ment aprèsutilisation.
c. Ne pas laisser les visiteurs s’approcher de la
zone detravail.
d. Prendre des mesures de sécurité dans l’atelier
pour protéger les enfants: poser des cadenas et
des interrupteurs généraux, et enlever les clés de
mise en marche.
10. Lors du câblage d’une pompe électrique, suivre tous
les codes électriques et les codes de sécurité locaux.
11. Cette pompe ne peut être branchée que sur du courant
monophasé de 115 volts. Elle est équipée d’un cordon
d’alimentation à 3 conducteurs et d’une fiche de terre
à trois bornes.
Pour réduire les risques d’électrocution,
s’assurer que la pompe est branchée sur une prise de terre
installée correctement.
Ne jamais brancher le fil vert (ou vert et
jaune) du cordon sur une borne sous tension ! Si seule
une prise de courant à 2 bornes est disponible, elle doit
absolument être remplacée par une prise à 3 broches
correctement mise à la terre et installée selon les codes et
réglementations locaux.
12. Le câblage doit être installé par un électricien qualifié.
13. S’assurer que le courant d’alimentation est conforme à
celui sur lequel doit fonctionner la pompe.
14. Protéger les cordons électriques des objets tranchants,
des surfaces chaudes, de l’huile et des produits chimi-
ques. Éviter de tordre le cordon. Remplacer immédia-
tement tout cordon endommagé ou usé.
15. Ne pas toucher un moteur qui fonctionne. Les moteurs
peuvent fonctionner par les températures élevées.
16. Ne pas toucher à une pompe ni à un moteur de pom-
pe les mains humides, ou les pieds dans l’eau ou sur
une surface humide.
Si le sol de votre sous-sol est hu mide ou
mouillé, coupez le courant avant de marcher dessus. Si le
coffret disjoncteur se trouve au sous-sol, appelez la com-
pagnie d’électricité qui coupera le courant, ou appelez
les pompiers qui vous donneront les instructions à suivre.
Déposezlapompe;réparez-laouremplacez-la.Lenon-
respect de cet avertissement peut entraîner la mort par
électrocution.
Caractéristiques Techniques
Courant d’alimentation requis ....................... 115 V, 60 Hz
Puissance nominale................................................. 1/3 Hp
Moteur ............................................................. Intermittent
Gamme de températures
du liquide...............................de 0 à 21° C (de 32 à 70° F)
Circuit de dérivation individuel requis Classe A -
Disjoncteur de mise à la terre défectueuse requis ..15 Amp
Charge complète du moteur (maximum ................3,5 Amp
Refoulement: Modèles Plastiques................1-1/4 po FNPT
Modèles en Fonte..................1-1/2 po FNPT
Rendement
L/H (GL/H) A une hauteur de (en m/en pi)
1,52 m (5 pi) 3,05 m
(10 pi) 4,57 m (15 pi) 6,09 m (20 pi)
11355 l
(3000 gl) 9312 l (2460 gl) 6132 l (1620 gl) 0 (0 l)

Installation 9
Installation
1. Cette pompe peut être installée dans un puisard de
vidange d’un diamètre et d’une profondeur de 30cm
(12 po) minimum. Le puisard peut être carrelé ou
revêtu de béton, d’acier ou de plastique. Voir les
codes locaux pour connaître les matériaux autorisés.
2. Installer la pompe sur des fondations solides et à
niveau aussi près que possible du centre du puisard.
Ne pas suspendre la pompe au tuyau de refoulement
ou au câble électrique.
AVIS
La pompe doit être à niveau (la colonne doit être
verticale). Si le moteur est incliné, le commutateur interne
de marche-arrêt peut chauffer et l’endommager.
3. Ne pas installer la pompe sur des sols en argile, en terre
ou en sable. Nettoyer le puisard en enlevant les cailloux
et les graviers qui pourraient boucher la pompe. Dégager
la crépine d’aspiration de toute obstruction.
4. Visser le tuyau de refoulement dans le corps de la
pompe en faisant bien attention de ne pas arrancher
les filets ni de les fausser.
AVIS Ne pas utiliser de pâte à joint ordinaire sur les tuyaux
ou les raccords de la pompe en plastique. La pâte à joint
peut attaquer le plastique et endommager la pompe.
5. Pour réduire les bruits et vibrations du moteur,
un bout de tuyau en caoutchouc (D.I. de 41 mm
(1-5/8po), par exemple une durit) peut être relié à
l’aide de colliers appropriés au circuit de refoulement
qui se trouve près de la pompe.
Risque de secousses électriques. Pouvant
causer des brúlures, voire la mort.La pompe ne doit être
branchée que sur un circuit de dérivation individuel de 15
ampères, 115 volts et 60 Hz mis à la terre. Elle est livrée
avec un cordon électrique à 3 fils avec fiche de terre pour
usage sur une prise de courant à 3 fils avec borne de terre.
Ne pas couper la borne de terre. Par mesure de sécurité,
la prise de courant doit toujours être mise à la terre sur
un support électrique qui convient tel qu’une canalisation
d’eau mise à la terre ou bien un guide-fils ou un système
de fils à la terre correctement mis à la terre.
6. Placer le guide de tige du flotteur (n° réf. 6) à environ
16 cm (6 po) au-dessous du moteur. Attacher le guide
sur la colonne avec la vis fournie.
Risque d’inondation. Peut causer le
mauvais fonctionnement ou une panne prématurée de
la pompe. Le guide doit être correctement fixé pour
que la tige du flotteur soit en position verticale et puisse
monter et descendre librement. Si le flotteur est incliné ou
bloqué, la pompe risque de ne pas démarrer, ce qui peut
provoquer un débordement.
7. Viser le flotteur sur l’extrémité filetée de la tige. Le
filetage de la tige taraudera un trou dans le flotteur
résistant à la corrosion.
8. Insérer l’extrémité sans filetage de la tige du flotteur
dans l’œillet du guide de tige.
9. Glisser un dispositif d’arrêt sur la tige du flotteur
avant d’insérer la tige dans l’œillet de l’interrupteur
de la pompe. Glisser un second dispositif d’arrêt sur
la tige à sa sortie de l’œillet de l’interrupteur. Placer
le second dispositif d’arrêt à fleur de l’extrémité
supérieure de la tige.
10. Placer le dispositif d’arrêt inférieur à environ 20 cm
(8 po) du levier de l’interrupteur. Lorsque le dispositif
d’arrêt inférieur se trouve dans cette position, le
cycle de la pompe se règle automatiquement à 6 cm
(2-1/2po) pour l’arrêt et à 25 cm (10-12 po) pour la
marche. Pour un cycle plus rapide, placer le dispositif
d’arrêt inférieur plus près du levier de l’interrupteur.
11.
Si une partie de la canalisation de refoulement de la
pompe est soumise à des températures extérieures
inférieures à zéro, l’installer de façon à ce qu’elle
se vidange par gravité. Sinon l’eau restant dans la
canalisation risque de geler et d’endommager la pompe.
12. Installer un clapet de retenue en ligne (modèle Flotec
FP0026-6D) pour éviter le reflux du liquide dans la
pompe après l’arrêt de cette dernière.
AVIS Le clapet de non retour Flotec FP0026-6D est
muni d’un orifice de purge d’air de façon à empêcher la
formation de poches d’air dans la pompe. Si un clapet de
non retour sans orifice de purge d’air est utilisé, percer
un trou de 3,2 mm (1/8 de pouce) dans le tuyau de
refoulement, juste au-dessus du corps de la pompe, mais
sous le clapet de non retour, afin d’empêcher la formation
de poches d’air.
13. Après l’installation de toutes les canalisations et
commandes, l’appareil est prêt à être mis en service.
14. Faire faire un cycle complet à la pompe pour vérifier
le bon fonctionnement de l’interrupteur du flotteur.
Risque de démarrages brusques.
Pouvant causer des secousses électriques et des blessures
corporellesLe moteur de la pompe est équipé d’un
dispositif de protection thermique à réenclenchement
automatique et peut redémarrer de façon inattendue.
Le déclenchement de ce dispositif de protection est
une indication de la surcharge du moteur provoquée
par le fonctionnement de la pompe à une hauteur
de refoulement trop faible, avec un voltage trop
élevé ou trop bas, avec un câblage défectueux, de
mauvaises connexions sur le moteur, ou bien avec un
moteurdéfectueux.
Pour les services des pièces ou d’assistance, appeler le service à la clientèle Flotec en composant le [phone]
5098 0705
Discharge
About 6"
About 8"
Check
Valve
(Purchase
Separately)
Environ
8 pouces
Environ
6 pouces
Refoulement
Clapet antire-
tour (À acheter
séparément)

Pour les services des pièces ou d’assistance, appeler le service à la clientèle Flotec en composant le [phone]
Fonctionnement 10
Diagnostic des pannes
Risque de secousses électriques. Pouvant causer des brúlures, voire la mort.Débrancher la pompe avant
de travailler sur la pompe.
Fonctionnement
Ne pas toucher la pompe, le moteur de
la pompe, l’eau ou la canalisation de refoulement quand
la pompe est branchée sur le courant électrique. Toujours
débrancher le cordon d’alimentation (électrique) de la
pompe avant de la manier.
1.
Brancher cette pompe dans la prise du courant
d’un circuit de dérivation individuel protégé par un
disjoncteur de fuite à la terre de 15ampères, classe A.
Consultez un électricien local pour tout renseignement.
2. Remplird’eaulepuisard;lapompedémarre
automatiquement quand le dispositif d’arrêt inférieur
actionne le levier de l’interrupteur. Elle s’arrête
quand le dispositif d’arrêt supérieur actionne le levier
del’interrupteur.
AVIS Ne pas laisser la pompe fonctionner à sec.
3. Le moteur est équipé d’un dispositif de protection
thermique à réenclenchement automatique qui
protège l’appareil de la surchauffe. Après un
refroidissement suffisant du moteur, l’interrupteur
s’enclenche automatiquement et redémarre le moteur.
Le déclenchement répété de ce dispositif peut être
causé par une basse tension, des rallonges longues,
une turbine obstruée, une hauteur d’élévation ou de
refoulement très faible, etc... Le réenclenchement
répété du dispositif de protection risque de faire griller
le moteur.
Sympotôme Cause(s) probable(s) Mesure corrective
Le moteur ne
démarre
Panne d’électricité Vérifier fusible, disjoncteur cordon électrique et prise électrique.
Basse tension de la ligne Si le voltage est au-dessous du minimum recommandé, vérifier la force du câblage depuls sa source. S’il n’y a pas de problème, contacter la
Compagni d’électricité ou les services hydro-électriques locaux.
Interrupteur automatique
défectueux
Faire fonctionner l’interrupteur manuellement et le remplacer si nécessaire.
Flotteur ou tige de
flotteurbioquée Vérifier si le flotteur frotte contre la parol du puisard ou si la tige du flotteur frotte ou est bloquée contre le couvercle du puisard.
Flotteur noyé Remplacer la flotteur s’il est plein d’eau.
Interrupteur de surcharge
déclenché
Si la pompe s’arrête en plein donctionnement avant que le puisard ne solt
vide, l’interrupteur automatique de surcharge s’est peut-être déclenché.
Vérifier le filtre de la crépine pour voir si la roue motrice n’est pas bloquée.
La dégager de toute obstruction si nécessaire.
Mauvaus fonctionnement
électrique nécessaire Vérifier cordon électrique, interrupteur automatique et moteur. Remplacer les pièces dêfectueuses si
Le moteur
toume mais la
pompe pas
Crépine bouchée Vérifier la crépine et la nettoyer si nécessaire.
Canalisation de refoulement
bouchée
Nettoyer la canalisation de refoulement et vérifier si la valve est bloquée.
Basse tesnion de la ligne Se reporter à la mesure corrective indiquée pour la basse tension de ligne
dans la section ci-dessus.
Bouchon d’air dans la pompe Percer un trou de 3,2 mm (1/8 de pouce) dans le tuyau de refoulement, juste au-desse du corps de la pompe, mais plus bas que le clapet anti-
retour.
Impulseur ou arbre cassé Remplacer l’impulseur ou l’arbre, selon le besoin.
La pompe
démarre et
s’arrête trop
souvent
Mauvaise position de l’arrêt de
la tige du flotteur Baisser l’arrêt de la tige du flotteur.
Interrupteur automatique
défectueux Remplacer l’interrupteur automatique.
La pimpe fait
du bruit
Mauvaise installation Se reporter au N˚ 5 des instuctions d’installation.
Moteur bruyant Remplacer la pompe.
La pompe
tourne sans
s’arrêter
Débris autour du flotteur ou
tige du flotteur bloquée
Retirer les débris du puisard. Vérifier si le flotteur frotte contre la paroi du
puisard ou si la tige du flotteur frotte ou est bloquée contre le couvercle
du puisard.
Interrupteur automatique
défectueux Remplacer l’interrupteur
Moteur défectueux Remplacer la pompe

Pièces de rechange 11
Pour les services des pièces ou d’assistance, appeler le service à la clientèle Flotec en composant le [phone]
5099 0705
1
2
3
4
5
6
7
8
9
10
11
12
1
2
3
4
5
6
7
8
9
10
11
12
5096 0705
* Si le moteur tombe en panne, remplacer la pompe.
† Choisir le modèle d’interrupteur en se reportant ci-dessous.
FPPM3600D FPPSS3000
Interrupteur FP0020 Interrupteur FP0018-7D
Réf. Désignation des piéces Qte FPPSS3000 FPPM3600D
1 Moteur 1 * *
2 Interrupteur 1
† †
3Volute (Corps de la pompe) 1 S1-31B PS1-25P
4 Impulseur 1 PS5-269P PS5-269P
5Plaque de socle 1 PS4-17P PS4-17P
6Vis (De la plaque du socle) 8 U30-571BT U30-934ZP
7Guide de la tige du flotteur 1 RP0005249 RP0005249
8Vis (Du guide de la tige) 1 U30-929ZP U30-929ZP
9Vis (Du socle) 1 U30-946PH SC004-116
10 Flotteur 1 FT0013-63 FT0013-63
11 Tige du flotteur 1 RP005168S RP005168S
12 Butée du flotteur 2 RP0005248 RP0005248

Garantia 12
Retener el recibo original a fin de determinar la elegibilidad para la garantía
Garantía limitada
Esta Garantía Limitada entra en vigor el 1 de junio de 2011 y sustituye toda garantía sin fecha o garantía con fecha
anterior al 1 de junio de 2011.
FLOTEC le garantiza al comprador consumidor original (el “Comprador” o “Usted”) de sus productos, que éstos estarán libres
de defectos en materiales y en mano de obra por un período de doce (12) meses, a partir de la fecha de la compra original
del consumidor. si dentro de los doce (12) meses a partir de la fecha de la compra inicial del consumidor, Será reparado o
reemplazado a opción de la FLOTEC, sujeto a los términos y condiciones establecidos en la presente. Tome nota de que esta
garantía limitada cubre defectos de manufactura solamente y no el desgaste común. Todos los aparatos mecánicos periódicamente
necesitan repuestos y servicio para un funcionamiento correcto. Esta garantía limitada no cubre las reparaciones que se realicen
cuando el uso normal haya agotado la vida útil de una pieza o del aparato.
Es necesario retener el recibo de compra original y la etiqueta de información de la garantía a fin de determinar la elegibilidad
para la garantía. La elegibilidad se basa en la fecha de compra del producto original - no en la fecha del reemplazo bajo la
garantía. La garantía es limitada y cubre solamente la reparación o el reemplazo del producto original adquirido, no del producto
reemplazado (es decir que se permite un reemplazo por compra bajo la garantía). El comprador pagará todos los costos de
remoción, instalación, mano de obra y envío necesarios, así como todo costo adicional asociado.
Si necesita piezas o resolución de problemas, NO regrese el producto a la tienda minorista. Llame el Servicio a la Clientela de
FLOTEC al 800-365-6832.
Las reclamaciones hechas bajo esta garantía se realizarán mediante la devolución del producto (a excepción de las bombas
cloacales - ver a continuación) al concesionario de venta al público en donde se haya adquirido o a la fábrica, inmediatamente
después de haber descubierto cualquier presunto defecto. FLOTEC entonces tomará la medida correctiva tan pronto como sea
razonablemente posible. No se aceptarán solicitudes de servicio, si se reciben más de 30 días después del vencimiento de esta
garantía.
La garantía no es transferible y no cubre productos utilizados en aplicaciones comerciales o de alquiler.
Bombas cloacales
NO devuelva una bomba cloacal (que se haya instalado) a su tienda minorista. Comuníquese con el Departamento de Atención
al Cliente de FLOTEC. Las bombas cloacales que hayan estado en servicio y se hayan removido pueden representar un peligro
decontaminación.
Si su bomba cloacal ha fallado:
• Useguantesdecauchocuandomanipulelabomba;
•
Paralosfinesdelagarantía,devuelvalaetiquetadelcordóndelabombayelrecibodecompraoriginalalatiendaminorista;
• Descartelabombacumpliendocontodaslasnormaslocalesquecorrespondanparasueliminación.
Excepciones para la Garantía limitada de Doce (12) Meses
Producto Período de garantía
FP0F360AC, FP0FDC 90 días
FP0S1775A, FP0S1790PCA, FP0S2400A, FP0S2450A, FP0S4100X, FP2800DCC, FPCP-20ULST,
FPPSS3000, FPSC2150A, FPSC3150A, FPSC3350A 2 años
Bombas de pozo sumergibles de 4”, FP0S3200A, FP0S3250A, FP0S6000A, FPSC1725X,
FPSC2200A, FPSC2250A, FPSE3601A, FPPSS5000 3 años
Tanque precargado del sistema de agua (Serie FP7100), E100ELT, E3305TLT, E3375TLT,
E5005TLTT, E50TLT, E50VLT, E75STVT, E75VLT, FPSC3200A, FPSC3250A, FPSC4550A 5 años
Términos y condiciones generales; Limitación de recursos
Usted deberá pagar por todos los gastos de mano de obra y de envío necesarios para reemplazar el producto cubierto por esta
garantía. Esta garantía no se aplicará en las siguientes situaciones: (1) caso de fuerza mayor (2) productos que, a sólo juicio de
FLOTEChayansidosometidosanegligencia,abuso,accidente,malaaplicación,manejoindebidooalteraciones;(3)fallasdebido
ainstalación,operación,mantenimientooalmacenamientoinadecuados;(4)aplicaciones,usososerviciosquenoseannormales
oaprobados;(5)fallasprovocadasporcorrosión,herrumbreuotrosmaterialesextrañosenelsistema,ounaoperaciónapresiones
que excedan los máximosrecomendados.
Esta garantía establece la única obligación de FLOTEC y el recurso exclusivo del Comprador con respecto a los productos
defectuosos.
FLOTEC NO SE HARÁ RESPONSABLE DE NINGÚN DA—O CONSECUENTE, INCIDENTAL O CONTINGENTE.
LAS GARANTÍAS LIMITADAS QUE ANTECEDEN SON EXCLUSIVAS Y EN LUGAR DE TODA OTRA GARANTÍA EXPLÍCITA E
IMPLÍCITA, INCLUYENDO, PERO SIN LIMITARSE A LAS GARANTÍAS IMPLÍCITAS DE COMERCIABILIDAD E IDONEIDAD PARA
UN FIN ESPECÍFICO. LAS GARANTÍAS LIMITADAS QUE ANTECEDEN NO SE EXTENDERÁN MÁS ALLÁ DEL PERÍODO DE
DURACIÓN INDICADO EN LA PRESENTE.
Algunos Estados no permiten la exclusión o limitación de daños incidentales o consecuentes o de limitaciones de tiempo sobre
garantías implícitas, de modo que es posible que las limitaciones o exclusiones que preceden no correspondan en su caso. Esta
garantía le otorga derechos legales específicos y es posible que Usted también tenga otros derechos que pueden variar de un
Estado al otro.
FLOTEC • 293 Wright Street • Delavan, WI 53115 U.S.A.
Teléfono: 800-365-6832 • Fax: [phone] • www.flotecwater.com
Para refacciones o asistencia, llame a Flotec Servicios al Cliente al: 800 365-6832

Para refacciones o asistencia, llame a Flotec Servicios al Cliente al: 800 365-6832
Seguridad 13
Instrucciones importantes deseguridad
Guarde estas instrucciones - Este manual contiene
instrucciones importantes que se deben seguir durante la
instalación y el mantenimiento del bombas de sumidero.
Este es un símbolo de alerta sobre la seguridad.
Cuando vea este símbolo en su bomba o en este manual,
busque para ver si hay alguna de las siguientes palabras
de señal y esté alerta a la posibilidad de lesiones
personales.
indica un riesgo que, de no evitarse,
provocará la muerte o lesiones de gravedad.
indica un riesgo que, de no evitarse, podría
provocar la muerte o lesiones de gravedad.
indica un riesgo que, de no evitarse,
podría provocar lesiones leves o moderadas.
AVISO hace referencia a una práctica no relacionada con
una lesión física.
Lea y siga cuidadosamente todas las instrucciones de
seguridad en este manual y en la bomba.
Mantenga las etiquetas de seguridad en buenas
condiciones. Reemplace las etiquetas de seguridad
faltantes o dañadas.
Esta unidad no ha sido diseñada para uso con agua salada
o salubre. El uso con agua salada o salubre anulará la
garantía
Advertencia de la Proposición 65 de California
Este producto y accesorios relacionados
contienen sustancias químicas reconocidas en el Estado
de California como causantes de cáncer, malformaciones
congénitas y otros daños al sistema reproductivo.
1. Infórmese acerca de las aplicaciones, limitaciones y
peligros potenciales de la bomba.
No utilice la bomba en atmósferas
explosivas. Utilice esta bomba para bombear agua
solamente. Ignorar esta advertencia puede ocasionar
daños personales y/o materiales.
2. Desconecte la bomba antes de hacer reparaciones o
realizar tareas de mantenimiento.
3. Libere la presión existente dentro del sistema antes de
efectuar el mantenimiento de cualquier componente.
4. Drene toda el agua del sistema antes de efectuar
tareas de mantenimiento.
Riesgo de explosión. No haga la conexión
a tierra en una línea de suministro de gas. Si se utiliza
una manguera de descarga flexible, puede que la bomba
se mueva al encenderse el motor. Si al moverse la bomba
ésta causa que el interruptor roce un lado del sumidero,
puede que el interruptor se atasque impidiendo que la
bomba funcione. Cerciórese de que la bomba esté bien
asegurada para que no choque contra el sumidero.
5. Asegure la tubería de descarga antes de poner en
funcionamiento la bomba. Si la tubería de descarga
está suelta puede “latiguear”, ocasionando posibles
daños personales y/o materiales.
6. Inspeccione las mangueras antes de usar la bomba,
para asegurarse de que están en buen estado, y
verifique que las conexiones estén firmes.
7. Inspeccione mensualmente el sumidero, la bomba y
los componentes del sistema. Manténgalos libres de
residuos y objetos extraños. Realice el mantenimiento
periódico que sea necesario.
Peligro de Incendio – No guarde ni coloque
objetos sobre o cerca del motor o interruptor de enlace.
Mantenga todo objeto o líquido inflamable lejos del motor.
8. Proporcione medios alternativos para liberar la presión
de las bombas cuya tubería de descarga puede taparse
u obstruirse.
9. Seguridad personal:
a. Use gafas protectoras en todo momento cuando
trabaje con las bombas.
b. Mantenga el área de trabajo limpia, ordenada y bien
iluminada – retire del lugar las herramientas y equipos
que no se usen.
c. Mantenga a los visitantes alejados del área de trabajo.
d. Haga que su taller sea a prueba de niños – con
candados, llaves maestras y retirando siempre las
llaves de encendido.
10. Cuando haga el cableado de una bomba eléctrica,
observe todos los códigos locales de electricidad
yseguridad.
11. Este equipo es para ser usado únicamente con 115
voltios (monofásico) y está equipado con un cable
aprobado de tres conductores y enchufe de tres púas
con contacto a tierra.
Para reducir los riesgos de choque eléctrico
asegúrese de que la bomba esté conectada a una toma
correctamente conectada a tierra. ¡Nunca conecte cables
verdes (o verdes y amarillos) a un terminal con corriente!
Donde haya una toma de pared para enchufes de dos
púas, deberá ser reemplazada por una toma para enchufes
de tres púas correctamente conectada a tierra, de acuerdo
con los códigos y las ordenanzas locales.
12. Todas las tareas de cableado deben ser efectuadas por
electricistas calificados.
13. Asegúrese de que la fuente de energía concuerda con
los requerimientos de su equipo.
14. Proteja el cable eléctrico de objetos afilados,
superficies calientes, aceites y productos químicos.
Evite enredar el cable. Reemplace o repare
inmediatamente los cables dañados o gastados.
15. No toque un motor en funcionamiento. Los motores
pueden funcionar a temperaturas altas.
16. No toque la bomba o el motor de la bomba con
las manos mojadas o mientras esté parado sobre
superficies húmedas o mojadas, o en el agua.
Riesgo de inundación. Puede provocar
lesiones personales y/o daños materiales.Si su sótano tiene
agua o humedad en el piso, no camine sobre la superficie
húmeda hasta que se hayadesconectado la electricidad.
Si la caja eléctrica está en el sótano, llame a la compañía
eléctrica para que corte la electricidad de la casa, o llame
al departamento de bomberos para solicitar instrucciones.
Retire la bomba y repárela o reemplácela. Ignorar estas
instrucciones puede originar choques eléctricos fatales.
Especificaciones
Energía eléctrica necesaria..............................115V, 60 Hz
Caballos de fuerza.........................................................1/3
Funcionamiento del motor ..............................Intermitente
Margen de temperatura del líquido.....32 a 70 °F (0–21 °C)
Requiere un ramal individual GFCI Clase A..........15 amps
Carga Completa del motor (máxima)....................3,5 amps
Descarga: Modelo de Plastico......................1-1/4” FNPT
Modelo de Hierro Forjado...........1-1/2” FNPT
Rendimiento
GPH (Galones por hora) (LPH - Litros Por Hora)
por total de pies (m)
5 pies
(1,53 m) 10 pies (3,05m) 15 pies (4,57m) 20 pies (6,09m)
3000
(11355 l) 2460 (9313 l) 1620 (6131 l) 0 (0l)

Para refacciones o asistencia, llame a Flotec Servicios al Cliente al: 800 365-6832
Instalación 14
Instalación
1. Esta unidad puede instalarse en un pozo de sumidero
de un mínimo de 12” (30 cm) de diámetro y 12” (30
cm) de profundidad. El pozo de sumidero puede estar
construido de azulejos, concreto, acero o plástico.
Verifique los códigos locales para establecer cuáles
son los materiales aprobados.
2. Instale la bomba sobre una base sólida y nivelada,
tan cerca como sea posible del centro del sumidero.
No cuelgue la bomba de la tubería de descarga o del
cable de alimentación.
AVISO La bomba debe estar nivelada (la columna
debe estar vertical) mientras funciona. Si el motor
está inclinado, el interruptor interno de arranque/
funcionamiento puede recalentarse y dañar al motor.
3. La bomba no debe ser instalada sobre superficies de
arcilla, tierra o arena. Limpie el sumidero de piedras
pequeñas o gravilla que puedan tapar la bomba.
Mantenga limpia la rejilla de entrada de la bomba.
4. Atornille la tubería de descarga en el cuerpo de la
bomba, evitando cuidadosamente de raspar o torcer
las roscas.
AVISO No utilice compuestos ordinarios para conexiones
de tubos sobre el tubo plástico o la bomba. Los
compuestos para conexiones de tubos pueden dañar tanto
el plástico como la bomba.
5. Para reducir el ruido y las vibraciones del motor
puede conectarse una manguera de caucho corta
(1-5/8” [41 mm] de diámetro interno, p. ej. manguera
de radiador) a la tubería de descarga cerca de la
bomba, empleando grapas adecuadas.
Riesgo de choque eléctrico. Puede provocar
choque, quemadura o muerte. La bomba está diseñada
para funcionar con 115V, 60 Hz y requiere un ramal
individual de 15 amperios de capacidad. Viene equipada
con un cordón de tres cables y enchufe de tres púas para
uso en tomas con contacto a tierra para enchufes de tres
púas. No corte la púa de contacto a tierra. Para mayor
seguridad, la toma eléctrica siempre debe estar conectada
a tierra a un medio conveniente para la electricidad, tal
como una tubería de agua enterrada, o un canal metálico
de cables de conducción o un sistema de conexión a
tierra.
6. Ubique la Guía de la Varilla de Flotación (No. 6), a
unas 6” (16 cm) por debajo del motor. Instale la guia
en la columna con el tornillo provisto.
Peligro de inundación. Asegúrese de que
la guía esté sujetada firmemente para que la varilla de
flotación quede en posición vertical y pueda moverse
de arriba abajo libremente. Si el flotador está inclinado
o se dobla, la bomba puede no arrancar y provocar
inundaciones.
7. Enrosque el flotador al extremo con rosca de la
varilla. La rosca de la varilla cortará la rosca en el
flotador anticorrosivo.
8. Inserte el otro extremo de la varilla (sin rosca) en el
ojo de la guía de la varilla.
9. Coloque un tope en la varilla de flotación antes de
pasar la varilla a través del ojo del interruptor de
la bomba. Coloque un segundo tope en la varilla
después de pasarla a través del ojo del interruptor.
Sitúe el segundo tope al mismo nivel que el extremo
de la varilla.
10. Ubique el tope inferior de la varilla a unas 8” (20 cm)
del brazo de la palanca del interruptor. Con el tope
inferior de la varilla en esta posición, la bomba tendrá
ciclos automáticos de aproximadamente 2-1/2” (6 cm)
afuera y 10-12” (25-30 cm) adentro. Para un ciclo más
rápido, sitúe el tope inferior de la varilla más cerca
del brazo de la palanca del interruptor.
11. Si la tubería de descarga está expuesta a una
atmósfera externa de temperaturas inferiores al punto
de congelamiento, parte de la tubería expuesta debe
instalarse de manera tal que el agua que permanezca
adentro drene a una boca de descarga mediante
gravedad. Ignorar esta indicación puede ocasionar
el congelamiento del agua atrapada en la tubería de
descarga, lo cual puede a su vez dañar la bomba.
12. Instale una válvula de control interna (modelo
FP0026-6D de Flotec) para impedir el retroceso de
líquidos en dirección a la bomba, una vez que la
misma se apaga.
AVISO La válvula de retención Flotec FP0026-6D viene con
un orificio de purga de aire para evitar la creación de bolsas
de aire en la bomba. Si usted usa una válvula de retención
sin orificio de purga de aire, perfore un orificio de 1/8
pulg. (3.2 mm) en la tubería de descarga justo por encima
del cuerpo de la bomba, pero por debajo de la válvula de
retención, para evitar la creación de bolsas de aire.
13. Una vez instaladas todas las tuberías y controles, la
unidad está lista para funcionar.
14. Haga funcionar la bomba durante un ciclo para
verificar el funcionamiento del interruptor flotador.
El motor de la bomba está equipado con un
protector térmico automático de restablecimiento y puede
volver a arrancar inesperadamente. Si el protector salta es
una indicación de que el motor está sobrecargado porque
la bomba está funcionando con baja caída (restricción
de baja descarga), voltaje excesivamente alto o bajo,
cableado eléctrico inadecuado, conexiones del motor
incorrectas o de que el motor es defectuoso.
5098 0705
Discharge
About 6"
About 8"
Check
Valve
(Purchase
Separately)
Alrededor
de 8”
Alrededor
de 6”
Descarga
Válvula de reten-
ción (adquirir por
separado)

Para refacciones o asistencia, llame a Flotec Servicios al Cliente al: 800 365-6832
Funcionamiento 15
Localización de falles
Riesgo de choque eléctrico. Puede provocar choque, quemadura o muerte.Desconecte la bomba de la
fuente de alimentación eléctrica antes de efectuar cualquier trabajo en la misma.
Funcionamiento
No toque la bomba, el motor de la bomba,
la tubería de agua o de descarga cuando la bomba está
conectada a la fuente de energía eléctrica. Siempre
desconecte el cable de la bomba (alimentación) antes de
tocarla.
1. Enchufe esta unidad en un tomacorriente de 115
voltios, en un ramal individual, con un disyuntor de
escape a tierra Clase A de 15 amperios. Consulte
a su electricista local para mayor información y
disponibilidad.
2. Llene el sumidero con agua. La bomba arrancará
automáticamente cuando el tope inferior de la varilla
active el brazo de la palanca del interruptor. Cuando
el tope superior de la varilla active el brazo de la
palanca del interruptor, la bomba dejará de funcionar.
AVISO No permita que la bomba funcione sin agua.
3. El motor está equipado con un protector térmico
automático de restablecimiento para proteger la
unidad de recalentamientos. Cuando el motor se
haya enfriado lo suficiente, el interruptor se reactivará
automáticamente y el motor volverá a arrancar. Si el
interruptor salta repetidamente puede deberse a bajo
voltaje, cables de extensión muy largos, impulsor
tapado, una caída muy baja o carga baja, etc. La
desconexión del protector causará el quemado del
motor.
Síntôma Causa(s) probable(s) Acción correctiva
El motor no
arranca ni
functiona
No hay electricidad Inspeccione el fusible, el interruptor de circuito, el cable de
alimentacíon y la toma eléctrica.
Bajo voltaje en la línea
Si el voltaje del cableado eléctrico está por debajo del minimo
recomendado, verifique el tamaño de los cable desde la fuente de
alimntación. Si el cableado está bien, comuníquese con la compañía
eléctrica o la autoridad de recursos hidrológicos.
Interruptor automático defectuoso Accione el interruptor manualmente y reemplácelo si no funciona.
Flotador o varilla del flotador
atascados
Asegúrese de que el flotador no roce contra pared del sumidero y que la
varilla del flotador no roce o esté atascada contra la tapa del sumidero.
Flotador anegado Reemplace el flotador si está saturado de agua.
Saltó la protección de sobrecarga
Si la bomba ha estado funcionando y se para antes de vaciar al
sumidero, el protector de sobre carga puede haber saltado. Inspeccione
la rejilla de entrada para asegurarse de que el impulso no está
atascado. Si lo estuviera, libere el impulso
Defecto eléctrico Inspeccione el cable de alimentación, el interruptor automático y el
motor. Reemplace las partes defectuosas según sea necesario.
El motor
funciona
pero la
bomba no
bombea
Entrada tapada Inspeccione la entrada y límpiela si fuera necesario.
Tubería de descarga tapada Limpie la tubería de descarga e inspeccione la válvu la de control para
ver si hay obstucciones.
Bajo voltaje en la línea Refiérase a la acción correctora referent a bajo voltaje en la línea en la
sección anterior.
Burbajas de aire en la bomba Taladre un agujero de 3,2mm (1/8”) en la tubería de descarga, justo
arriba del cerpo de la bomba, pero debajo de la válvula de retención.
Impulsor o eje quebrado Reemplace el impulsor o el eje según sea necesario.
La bomba
arranca
y se para
demasiado a
menudo
Ubicación incorrecta del tope de la
varilla de flotación Ubique más abajo el tope inferior del la varilla del flotador
Interruptor automático defectuoso Reemplace el interruptor automático.
La bomba es
muy ruidosa
Instalación incorrecta Refiérase al No. 5 en las instrucciones de instalación.
Motor ruidoso Reemplace la bomba.
La bomba
no deja de
funcionar
Residuos alrededor del flotador o
varilla del flotador atascada
Retire los residuos del sumidero. Verifique que el flotador no roce la
pared del sumidero ni que la varilla del flotador roce o esté atascada
en la tapa del sumidero.
Interruptor automático defectuoso Reemplace el interruptor.
Motor defectuoso Reemplace la bomba.

Para refacciones o asistencia, llame a Flotec Servicios al Cliente al: 800 365-6832
Refacciones 16
5099 0705
1
2
3
4
5
6
7
8
9
10
11
12
1
2
3
4
5
6
7
8
9
10
11
12
5096 0705
* Si el motor falla, reemplace la bomba.
† Seleccione el número del modelo del interruptor a continuación.
FPPM3600D FPPSS3000
Interruptor FP0020 Interruptor FP0018-7D
Ref Part Description Qty FPPSS3000-09 FPPM3600D-09
1 Motor 1 * *
2 Interruptor 1
† †
3Voluta (Cuerpo de la bomba) 1 S1-31B PS1-25P
4 Impulsor 1 PS5-269P PS5-269P
5Placa de base 1 PS4-17P PS4-17P
6Tornillos (Placa de base) 8 U30-571BT U30-934ZP
7Guía de la varilla de flotación 1 RP0005249 RP0005249
8Tornillos (Varilla de flotación) 1 U30-929ZP U30-929ZP
9Tornillo (Base) 1 U30-946PH SC004-116
10 Flotador 1 FT0013-63 FT0013-63
11 Varilla de flotación 1 RP005168S RP005168S
12 Tope del flotador 2 RP0005248 RP0005248
