Flotec Pressuremate fp4815 series User manual

OWNER’S MANUAL

PressureMate®

Automatic Booster Pump

NOTICE D’UTILISATION

Pompe de surpression à

fonctionnement automatique

PressureMate®

MANUAL DEL USUARIO

Bomba automática de refuerzo

Installation/Operation/Parts

For further operating, installation,

or maintenance assistance:

Call 1-800-365-6832

English . . . . . . . . . . . . . . Pages 2-8

Installation/Fonctionnement/Pièces

Pour plus de renseignements

concernant l’utilisation,

l’installation ou l’entretien,

Composer le

1 (800) 365-6832

Français . . . . . . . . . . . Pages 9-15

Instalación/Operación/Piezas

Para mayor información sobre el

funcionamiento, instalación o

mantenimiento de la bomba:

Llame al 1-800-365-6832

Español . . . . . . . . . .Paginas 16-22

Series FP4815

P.O. Box 342, Delavan, WI 53115

Phone: 1-800-365-6832

Fax: 1-800-526-3757

E-Mail: info@flotecwater.com

Web Site: http://www.flotecwater.com

Safety 2

For parts or assistance, call Flotec Customer Service at 1-800-365-6832

READ AND FOLLOW

SAFETY INSTRUCTIONS!

This is the safety alert symbol. When you see this

symbol on your pump or in this manual, look for

one of the following signal words and be alert to the

potential for personal injury.

warns about hazards that will cause serious

personal injury, death or major property damage if

ignored.

warns about hazards that can cause serious

personal injury, death or major property damage if

ignored.

warns about hazards that will or can cause

minor personal injury or property damage if ignored.

The label NOTICE indicates special instructions which

are important but not related to hazards.

Carefully read and follow all safety instructions in this

manual and on pump.

Keep safety labels in good condition.

Replace missing or damaged safety labels.

Make workshops childproof; use padlocks and master

switches; remove starter keys.

GENERAL SAFETY

1. To avoid risk of serious bodily injury and property

damage, read the safety instructions carefully before

installing this pump.

2. Follow local and/or national plumbing, building and

electrical codes when installing the pump. Use rigid

pipe when installing this pump.

3. Hazardous Pressure. The pump body

may explode if used to boost pressure above 100 psi

(690 kPa). Do not use this pump with inlet pressure

greater than 50 psi (345 kPa). If not already in the

plumbing system, install a pressure relief valve in the

pump discharge line capable of passing the full pump

flow at 100 psi (689 kPa). If local code requires

installation of a pressure relief valve capable of han-

dling the full pump flow at a pressure less than 100

psi (689 kPa), follow the code requirements.

4. A low pressure safety cutoff switch is recommended

to shut off power to the pump in case of low dis-

charge pressure due to interruption of the incoming

water supply, broken pipe, etc.

5. Never run the pump dry. To do so can damage inter-

nal parts, overheat pump (which can cause burns to

people handling or servicing pump), and will void

warranty.

6. Risk of fire or explosion. To avoid risk

of fire and explosion, Pump Water Only with this

pump. Do not pump flammable liquids or chemicals.

Do not use the pump near gas pilot lights or where

chemical or gas fumes are present. Use of an electric

pump with liquids other than water or in an atmos-

phere containing chemical or gas fumes may ignite

those liquids or gases and cause injury or death due

to an explosion and/or fire.

7. Burn Hazard. If water is trapped in the

pump during operation it may turn to steam.

Trapped steam can lead to an explosion and burns.

Never run the pump with the outlet closed or

obstructed.

8. Do not touch an operating motor.

Modern motors can operate at high temperatures. To

avoid burns when servicing the pump, allow it to

cool for 20 minutes after shut-down before handling.

ELECTRICAL SAFETY

The pump is supplied with a 3-conductor ground-

ing type cord. Connect only to a properly ground-

ed, GFCI protected outlet. Do not lift the pump by the

electrical cord.

Hazardous voltage. Can shock, burn or

cause death. Ground the pump before connecting to a

power supply. Disconnect the power before working on

the pump, motor or tank.

The pump and controller are non-submersible.

Keep the motor dry at all times. Do not wash the

motor. Do not immerse. Protect the motor from wet

weather.

If using an extension cord, use only an approved

indoor/outdoor, 3-wire, grounding type cord. Do

not allow any part of the cord or the receptacle ends to

sit in water or in damp locations.

Unplug the pump before servicing. To avoid

fatal shock, proceed as follows if the pump needs

servicing.

A. Disconnect the power to the pump outlet box before

unplugging the pump. After the plug is pulled, let the

pump cool for 20 minutes before attempting to work

on it.

B. Take extreme care when changing fuses. To reduce

the chance of fatal electrical shock, DO NOT stand

in water or put your finger in the fuse socket.

C. Ground the electrical outlet box.

D. Plug the pump and the controller into a Ground

Fault Circuit Interrupter (GFCI) protected grounded

outlet only.

For parts or assistance, call Flotec Customer Service at 1-800-365-6832

Tab le of Contents 3

ATTACH ORIGINAL RECEIPT HERE FOR WARRANTY CONSIDERATION.

FLOTEC warrants to the original consumer purchaser (“Purchaser”) of its prod-

ucts that they are free from defects in material or workmanship.

If within twelve (12) months from the date of the original consumer purchase

any such product shall prove to be defective, it shall be repaired or replaced at

FLOTEC’s option, subject to the terms and conditions set forth below. Your orig-

inal receipt of purchase is required to determine warranty eligibility.

Exceptions to the Twelve (12) Month Warranty

Ninety (90) Day Warranty:

If within ninety (90) days from original consumer purchase any Drill Pump,

Pitcher Pump, or In-Line Water Filter Cartridge shall prove to be defective, it

shall be replaced, subject to the terms set forth below.

Two (2) Year Warranty:

If within two (2) years from original consumer purchase any 1/3 HP Submersible

Sump Pump or Model FP2800DCC shall prove to be defective, it shall be

repaired or replaced at FLOTEC’s option, subject to the terms and conditions set

forth below.

Three (3) Year Warranty:

If within three (3) years from original consumer purchase any 4” Submersible

Well Pump, PressureMate, or 1/2 HP Submersible Sump Pump, shall prove to

be defective, it shall be repaired or replaced at FLOTEC’s option, subject to the

terms and conditions set forth below.

Five (5) Year Warranty:

If within five (5) years from original consumer purchase any Pre-Charge water

system tank shall prove to be defective, it shall be repaired or replaced at

FLOTEC’s option, subject to the terms and conditions set forth below.

General Terms and Conditions

Purchaser must pay all labor and shipping charges necessary to replace product

covered by this warranty. This warranty shall not apply to acts of God, nor shall

it apply to products which, in the sole judgement of FLOTEC, have been sub-

ject to negligence, abuse, accident, misapplication, tampering, alteration; nor

due to improper installation, operation, maintenance or storage; nor to other

than normal application, use or service, including but not limited to, opera-

tional failures caused by corrosion, rust or other foreign materials in the system,

or operation at pressures in excess of recommended maximums.

Requests for service under this warranty shall be made by returning the defec-

tive product to the Retail outlet or to FLOTEC as soon as possible after the dis-

covery of any alleged defect. FLOTEC will subsequently take corrective action

as promptly as reasonably possible. No requests for service under this warran-

ty will be accepted if received more than 30 days after the term of the warran-

ty.

This warranty sets forth FLOTEC’s sole obligation and purchaser’s exclusive

remedy for defective products.

FLOTEC SHALL NOT BE LIABLE FOR ANY CONSEQUENTIAL, INCIDENTAL,

OR CONTINGENT DAMAGES WHATSOEVER.

THE FOREGOING WARRANTIES ARE EXCLUSIVE AND IN LIEU OF ALL

OTHER EXPRESS WARRANTIES. IMPLIED WARRANTIES, INCLUDING BUT

NOT LIMITED TO THE IMPLIED WARRANTIES OF MERCHANTABILITY AND

FITNESS FOR A PARTICULAR PURPOSE, SHALL NOT EXTEND BEYOND THE

DURATION OF THE APPLICABLE EXPRESS WARRANTIES PROVIDED HEREIN.

Some states do not allow the exclusion or limitation of incidental or conse-

quential damages or limitations on how long an implied warranty lasts, so the

above limitations or exclusions may not apply to you. This warranty gives you

specific legal rights and you may also have other rights which vary from state

to state.

Flotec Limited Warranty

FLOTEC • P.O. Box 342 • Delavan, WI U.S.A. 53115

Phone: 1-800-365-6832 • Fax: 1-800-526-3757

E-Mail: info@flotecwater.com • Web Site: http://www.flotecwater.com

Thank you for purchasing a top quality, factory tested pump.

Page

General Safety .....................................................................................................2

Warranty..............................................................................................................3

General Information.............................................................................................4

Installation .......................................................................................................4, 5

Electrical Connection...........................................................................................6

Automatic Pressure Controller..............................................................................6

Operation ............................................................................................................6

When Does Pump Stop Operating? .................................................................6, 7

Service ................................................................................................................7

Troubleshooting ...................................................................................................7

Repair Parts .........................................................................................................8

General Information / Installation 4

For parts or assistance, call Flotec Customer Service at 1-800-365-6832

Use the PressureMate®to boost city water pressure.

Plumbing connections are described in this manual.

GENERAL INFORMATION

•Pump only clean water with your PressureMate. To

avoid clogging the pump and damaging the shaft

seal, do not pump water containing solids, foreign

material, sand, silt, or abrasives.

•If you are boosting the pressure from a well pump, be

sure that the system check valves are tight. If the sys-

tem pressure drops when the well pump is not run-

ning, the PressureMate may start and cycle. Excessive

or rapid cycling may damage the motor and will void

the warranty.

•Do not use pipe joint compound on pump ports; use

only teflon tape to seal the threads. Pipe joint com-

pound will damage the controller materials.

NOTE: The priming plug has an O-ring already

installed and does not require sealing.

•Tighten all the piping joints to the pump hand tight

plus 1-1/2 turns (not more).

Overtightening may break the pump and will void the

warranty.

•Pipe and fittings to the pump should be at least nomi-

nal 1” diameter. Pipe or fittings less than 1” in diame-

ter will reduce performance and may damage the

pump through cavitation.

•Make sure that there are no air leaks or air pockets in

the suction pipe. An air leak in the suction pipe may

draw air in, although no water leaks out. Air leaks and

air pockets will prevent the pump from priming prop-

erly, and can substantially reduce its performance.

•The pump mount should be level, solid, as near as

possible to the water source, and protected against

excess moisture and flooding.

•Use the shortest possible run for piping and the

smallest possible number of fittings. Long pipe runs

and numerous fittings increase friction and reduce the

flow of water.

•Support the weight of the piping and pump.

•Do not allow the pump, pressure controller, or any

system components to freeze. Freezing will damage

the pump and void the warranty.

•Periodically inspect the pump, pressure controller,

and system components.

NOTE: Local code may require a pressure relief valve or

pressure regulator.

Risk of leaks and flooding. Do not use this

pump with inlet pressure greater than 50 psi (345 kPa).

Pressure hazard and risk of explosion. This

pump can develop high pressure when operated with the

discharge shut off or obstructed. For safe operation, we

recommend the following:

If not already in the plumbing system, install a pressure

relief valve in the pump discharge line capable of pass-

ing the full pump flow at 100 psi (689 kPa) (See Figure

2). If local code requires installation of a pressure relief

valve capable of handling the full pump flow at a pres-

sure less than 100 psi (689 kPa), follow the code require-

ments. Run the relief valve discharge to a floor drain or

other drain that will give adequate runoff.

INSTALLATION

Risk of flooding. Be sure that all plumbing

and fittings are rated to withstand the system pressure

which you expect the pump to generate.

1. Decide what’s the best place to install the pump.

Think about these things:

•it must be near the main water supply line

•the pump must be accessible

•the power cord must reach a power outlet

•the controller’s LED lights must be visible

•ease of plumbing

•space saving

Water Supply In

(Pump Suction)

To Household

(Pump Discharge)

Check Valve

Grounded, GFCI

protected 115V outlet

Unions

Figure 2:Typical household booster installation.

Purchase plumbing fittings separately. Consult code for

relief valve/pressure regulator requirements.

Figure 1 – Do Not Run the Pump With Inlet Shut Off

Installation 5

For parts or assistance, call Flotec Customer Service at 1-800-365-6832

NOTE: Installation of a low pressure safety cutoff

switch on the pump discharge is recommended (and

may be required by your local code) to shut off the

power in case of low discharge pressure (caused by

broken pipe, etc.).

2. Mount the pump on a solid base in the location you

have decided on.

3. Choose a time that will allow you to shut off the

water to the household while you install the

PressureMate.

4. Shutoff the main water supply valve to the household.

5. Open any faucet to relieve water pressure in the

plumbing. Once the water pressure is relieved, close

the faucet.

6. READ STEP 6 COMPLETELY BEFORE STARTING TO

WORK ON IT. You must remove a length of pipe

from the main water supply line to allow installation

of elbows for the PressureMate. The locations of the

cuts must take into consideration the size of the

elbows being used, the length of the threads in

threaded joints or the overlap in glued or soldered

joints, etc.. Position the elbows in line with the pump

suction and discharge threads. There may be slight

water leakage while cutting the pipe. Remove any

burrs or shavings caused by the cutting tool.

NOTE: Galvanized pipe may not need to be cut. If

there is a union close to the pump location, disas-

semble the union and remove (unscrew) pipe back

past the pump location. Have new lengths of pipe cut

and threaded to allow for the pump installation.

NOTE: Both female suction and male discharge ports

have 1” NPT threads. Depending on your type of

connection and the size of your home’s piping, you

may need to install adapters on the ports.

7. Once the short piece of pipe is removed, the piping

above the cut can be drained to prevent water mess.

Place a pail under the opening going to the house-

hold. Open the highest faucet in the system to let in

air so the water can fall out of the pipes into the pail.

Once it’s drained, close the faucet.

8. Install the elbows in the main water supply line. Point

them toward the pump.

Risk of burst hose and flooding. Do not

install with flexible hoses. Use only rigid piping that

meets code.

9. Install piping from elbows to pump including a union

in each line and a check valve in the pump suction

line. The arrow on the check valve must point to the

pump suction (see Figure 2). If not already in the

plumbing system, install a pressure relief valve in the

pump discharge line capable of passing the full pump

flow at 100 psi (689 kPa). If local code requires

installation of a pressure relief valve capable of han-

dling the full pump flow at a pressure less than 100

psi (689 kPa), follow the code requirements. A low

pressure safety cutoff switch should also be installed

in the discharge line, and may be required by your

local codes.

10.With all pipe and fittings installed and sealed, turn on

the main water supply slowly to pressurize the system

and check for leaks. If any leaks appear, turn the

main valve off, open a faucet to relieve the pressure,

and repair the leak. Repeat this step until there are no

leaks in the system.

11. Open a faucet to release the air from the pipes and

allow water to flow. When a steady stream of water

flows out of the faucet, the pump is full of water and

fully primed. Close the faucet.

12.Turn the controller knob to the desired pressure for

the pump to turn on. The PressureMate comes factory

preset at 30 psi (207 kPa), and we recommend start-

ing there and adjusting it later according to your

experience with the system.

13.Before continuing with the installation, see the sections

of this manual titled “Electrical Connections”,

“Automatic Pressure Controller”, “Normal Operation”,

and “When Does The Pump Stop Operating” for

detailed information on how the system functions.

14.At this point, you can plug in the pump for the first

time. When you plug in the power cord, the pump

will start and run for 15 seconds regardless of the

controller setting. If the inlet pressure is above the set

point, the pump will stop after 15 seconds.

15.When the pump is running and after it shuts off auto-

matically, the system is at the boosted pressures.

Inspect the pipe and fittings again for water leaks. If

any leaks appear, unplug the pump, turn the water

main valve off, open a faucet to relieve the pressure

and repair the leak. Repeat this step until there are no

leaks in the system.

Water

Supply In

Household

Figure 3:Typical bypass piping needed to allow removal of

pump for repair without shutting down household water

system.

Installation / Operation 6

For parts or assistance, call Flotec Customer Service at 1-800-365-6832

ELECTRICAL CONNECTION

Hazardous voltage. Risk of dangerous or

fatal electric shock. Plug the pump into a 115 Volt, 60

Cycle, Ground Fault Circuit Interrupter (GFCI) protect-

ed grounded outlet only. The pump is equipped with a

3-wire grounded cord and plug. Do not modify or

remove the plug. Make sure the outlet meets the

National Electric Code or the Canadian Electrical Code,

as applicable. To avoid dangerous electrical shock haz-

ard, keep the cord dry at all times. See Figure 2.

AUTOMATIC PRESSURE CONTROLLER

The Automatic Pressure Controller mounts on the pump.

It protects against:

•Run-dry operation;

•Overheating;

•Frequent starts caused by small water losses in the system;

•Pressure drop.

The Automatic Pressure Controller features the following

LEDs and controls:

“POWER ON” LED: indicates that the unit is electrically

connected and that voltage is present. The pump is ready

to operate.

“PUMP ON” LED: indicates that the pump is running

and actually pumping water.

“WATER FAILURE” LED: indicates that no water is

detected coming into the pump.

“TEMPERATURE FAILURE” LED: indicates that the tem-

perature inside the pump has reached 158°F (70°C).

“Starting Pressure” dial: allows you to set the system

pressure at 15 to 45 psi (103 to 310 kPa). The pump will

start automatically when the system pressure drops

below the pressure point which you have set on the

“Starting Pressure” dial.

“Reset” button: resets any safeties which have tripped

and allows the pump to restart.

NOTE: The unit will not respond if the ‘RESET’ button is

held down. It must be pressed and released to activate

the reset function.

NORMAL OPERATION

OF THE PRESSUREMATE

Burn Hazard. NEVER run the pump dry.

Running the pump without water may cause pump to

overheat and cause burns to persons handling the pump.

It may also damage the impeller and may damage the

seal, causing leaking or flooding, and will void the war-

ranty. Fill the pump with water before starting it.

Make sure that the PressureMate has been properly

installed, primed (see page 4), and that the suction pipe

is unobstructed and open.

Turn the ‘STARTING PRESSURE’ dial to the minimum

desired system pressure.

Plug in the pump. The ‘POWER ON’ and ‘PUMP ON’

lights will come on indicating, respectively, that voltage

is present and that the pump is ready to operate.

The pump will start and will continue to operate until 15

seconds after the system pressure has risen past the set-

point on the “STARTING PRESSURE” dial and flow has

stopped.

WHEN DOES THE PUMP

STOP OPERATING?

Pressure Set-Point/No Flow: The pump will stop operat-

ing and the ‘PUMP ON’ LED will go off 15 seconds after:

•The system pressure is above the point set by the

STARTING PRESSURE dial, and

•The flow has stopped.

This is normal operation.

Restart: Awater flow in the system greater than

1 GPM or a drop in pressure below the STARTING

PRESSURE set-point will cause the pump to restart and

the ‘PUMP ON’ LED to light up. The pump will contin-

ue to operate until 15 seconds after:

•It reaches the set pressure, and

•The flow stops.

NOTE: The 15-second delay in shutting off the pump

prevents rapid cycling when water faucets are being

turned on and off quickly (for example, when brushing

teeth, etc.).

Water Failure LED

Pump-on LED

Power-on LED

Temp. Failure LED

Starting

Pressure

Dial

RESET

WATER FAILURE

TEMP. FAILURE

PUMP ON

POWER ON

STARTING

PRESSURE

1-800-365-6832

www.flotecwater.com

PSI

RESSURE

ATE

Reset

RESSURE

ATE

Figure 4 - PressureMate Control Panel

Operation / Service / Troubleshooting 7

For parts or assistance, call Flotec Customer Service at 1-800-365-6832

TROUBLESHOOTING

SYMPTOM POSSIBLE CAUSE(S) CORRECTIVE ACTION

Motor will not run Fuse is blown or circuit breaker tripped DISCONNECT POWER; Replace fuse or reset circuit breaker.

Power cord not plugged in Plug into 115 Volt grounded outlet.

Motor runs hot and Voltage is too low Check voltage being supplied to pump.

overload kicks off or Impeller not moving freely Check that impeller moves freely and is not clogged.

motor does not run

and only hums

Motor runs but no Improper priming Re-prime according to instructions.

water is delivered* Clogged water filter Stop pump, shut off water, and change filter cartridge. Filter should be

installed on discharge side of pump.

Discharge valve closed Open valve.

Pipe size too small Re-pipe using pipe of the same size as suction and discharge ports on pump.

Impeller is plugged Clean impeller.

Pipes are frozen Thaw pipes.

*Pump does not Corroded pipes Replace with plastic or new steel pipe.

deliver water to full Piping is too small in size Re-pipe using pipe the same size as suction and discharge ports on pump.

capacity Pump not being supplied with Enlarge inlet pipe; check well pump system.

enough water

Low voltage Make sure outlet is at 115 Volts.

* (Note: Unplug

pump; then open

faucets and see if

water is flowing

through system).

Pressure Drop/No Flow: Normally, when the pump

starts, it will very quickly generate pressure and sense

flow. If there is no flow and the pressure does not rise, it

senses a “no water” condition. It can also sense this dur-

ing operation if the water supply to the pump fails. To

protect the pump from running dry:

•15 seconds after it detects “no water”, the pump will

stop operating,

•The ‘PUMP ON’ LED will go out, and

•The ‘WATER FAILURE’ LED will begin flashing.

Restart: Make sure that the suction line is not obstruct-

ed, and that it is connected to a water source.

•Press and release the ‘RESET’ button.

•The ‘PUMP ON’ LED should light up, and

•The ‘WATER FAILURE’ LED should stop flashing.

If flow is adequate, the pump will operate until 15

seconds after it reaches the set-point pressure and

the flow stops.

High Temperature: When the water temperature inside

the pump reaches 158°F (70°C),

•The pump will stop operating,

•The ‘PUMP ON’ LED will go out, and

•The ‘TEMPERATURE FAILURE’ LED will begin flashing.

Restart: Wait 20 minutes to let the water temperature

drop below 104°F (40°C):

•Make sure that the pump is supplied with water and

that the flow is unobstructed.

•Press and release the ‘RESET’ button.

•The ‘PUMP ON’ LED should light up, and

•The ‘TEMPERATURE FAILURE’ LED should stop

flashing.

•If not, let it cool some more and retry

NOTE: If the pump continues to run hot, shut it off

and call Flotec Customer Service at 1-800-365-6832.

LUBRICATION

The motor is lubricated at the factory for the life of

the bearings. The pump seal is water cooled and self

lubricating.

PUMP SERVICE

Hazardous voltage. Can shock, burn, or

cause death. Unplug the pump and controller before ser-

vicing them. Do not handle the pump or controller or

attempt to work on the pump with wet hands or while

standing on a wet or damp floor.

The motor has an auto-reset thermal overload protector.

If the motor overheats, the overload will cut off the

power to prevent damage and will reset after the motor

cools. If the overload trips repeatedly, check the pump

for the cause (low voltage, a clogged impeller, etc.).

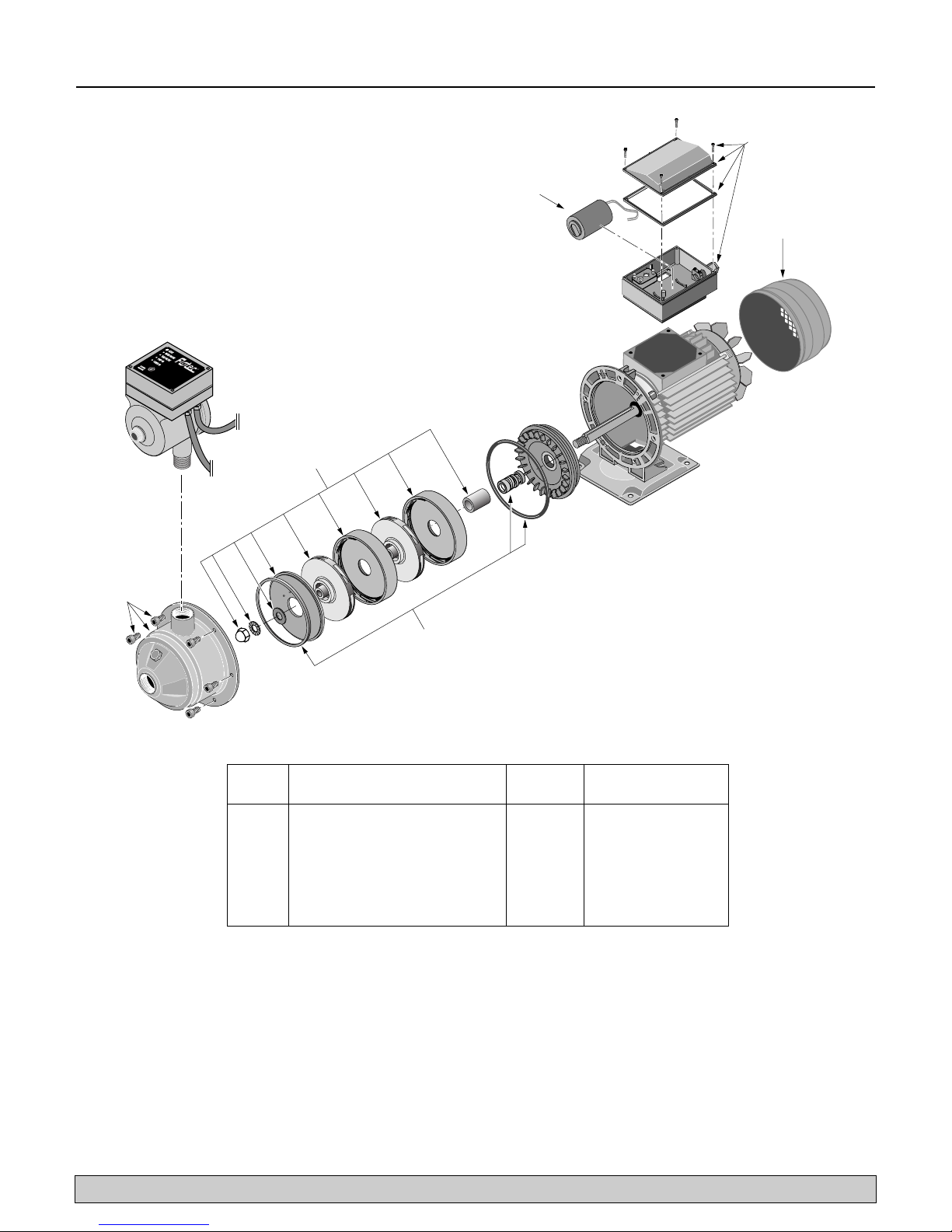

Repair Parts 8

For parts or assistance, call Flotec Customer Service at 1-800-365-6832

4220 0702

Key Part No. FP4815

No. Description Used 1/2 HP

1Pump Body Kit (includes Bolts) 1 FPP1801

2Internal Parts Kit 1 FPP1870

3Capacitor 1 171P5750

4Wiring Box/Cover/Gasket Kit 1 FPP1802

5Fan Guard 1 721S1090

6Shaft Seal and O-Ring Kit 1 FPP1850

Model FP4815

Sécurité 9

Pour les services des pièces ou d'assistance, appeler le service à la clientèle Flotec en composant le 1(800) 365-6832

LIRE TOUTES CES CONSIGNES DE

SÉCURITÉ ET LES RESPECTER!

Ce symbole indique qu’il faut être prudent. Lorsque ce

symbole apparaît sur la pompe ou dans cette Notice,

rechercher une des mises en garde qui suivent, car elles

indiquent un potentiel possible de blessures corporelles.

avertit d’un danger qui causera des blessures

corporelles, la mort ou des dommages matériels importants si

on l’ignore.

avertit d’un danger qui risque de causer des

blessures corporelles, la mort ou des dommages matériels

importants si on l’ignore.

avertit d’un danger qui causera ou qui ris-

quera de causer des blessures corporelles, la mort ou des dom-

mages matériels importants si on l’ignore.

Le mot NOTA indique des instructions spéciales et importantes

n’ayant aucun rapport avec les dangers.

Lire attentivement toutes les consignes de sécurité contenues

dans cette Notice et collées sur la pompe.

Garder les autocollants de sécurité en bon état; les remplacer

s’ils manquent ou s’ils ont été endommagés.

Rendre les ateliers à l’épreuve des enfants; poser des cadenas

et des interrupteurs principaux; enlever la clé des démarreurs.

CONSIGNES DE SÉCURITÉ GÉNÉRALES

1. Pour éviter tout risque de blessures corporelles graves et

de dommages matériels importants, lire attentivement ces

consignes de sécurité avant de procéder à l’installation de

la pompe.

2. Pour installer cette pompe, respecter les codes de la

plomberie, du bâtiment et de l’électricité de la municipalité

et du gouvernement fédéral. Pour installer cette pompe,

n’utiliser que des tuyaux rigides.

3. Pression dangereuse. Le corps de la

pompe risque d’exploser si la pompe est utilisée pour aug-

menter la pression à plus de 689 kPa (100 lb/po2). Sur la

tuyauterie de refoulement, poser une soupape de sûreté qui

permettra d’évacuer tout le débit de la pompe à une pres-

sion de 689 kPa (100 lb/po2). Si cet énoncé est contraire

aux codes, respecter ce qui est stipulé par les codes. Ne

pas utiliser cette pompe si la pression d’arrivée de l’eau est

supérieure à 345 kPa (50 lb/po2).

4. Il est recommandé d’utiliser un disjoncteur de sécurité

basse pression pour couper le courant alimentant la pompe

au cas où la pression de refoulement chuterait suite à une

interruption de l’arrivée de l’eau d’alimentation, à un tuyau

brisé, etc.

5. Ne jamais faire fonctionner la pompe à sec, sinon ses

pièces internes risquent d’être endommagées, la pompe

risque de surchauffer (et les personnes qui manipuleront ou

interviendront sur la pompe risqueront d’être brûlées). De

plus, cette pratique annule la garantie.

6. Risque d’incendie ou d’explosion. Pour

empêcher tout risque d’incendie ou d’explosion, ne pom-

per que de l’eau avec cette pompe. Ne pas pomper de liq-

uides inflammables ni de produits chimiques. Ne pas utilis-

er cette pompe près de veilleuses fonctionnant au gaz, ni

en présence de vapeurs de produits chimiques, d’essence

ou de tout autre produit inflammable. L’utilisation d’une

électropompe pour pomper des liquides autres que de l’eau

ou dans une atmosphère contenant des vapeurs de produits

chimiques, d’essence ou de tout autre produit inflammable

risque d’enflammer ces liquides ou ces vapeurs et de

causer des blessures, voire la mort, suite à une explosion

et/ou à un incendie.

7. Risque de brûlures. Si de l’eau reste

emprisonnée dans la pompe pendant qu’elle fonctionne,

cette eau risque de se transformer en vapeur. La vapeur

emprisonnée dans la pompe risque de provoquer une

explosion et des brûlures. Ne jamais faire fonctionner la

pompe si son refoulement est fermé ou obstrué.

8. Ne pas toucher un moteur pendant qu’il

fonctionne. Les moteurs modernes sont conçus pour fonc-

tionner par des températures élevées. Pour ne pas se brûler

pendant qu’on intervient sur la pompe, toujours la laisser

refroidir pendant au moins 20 minutes après l’avoir arrêtée

et avant de la manipuler.

CONSIGNES DE SÉCURITÉ

CONCERNANT L’ÉLECTRICITÉ

Cette pompe est livrée avec un cordon électrique à 3

conducteurs, dont un de mise à la terre. Ne brancher ce

cordon électrique que dans une prise de courant adéquate-

ment mise à terre et protégée par un disjoncteur de fuite à la

terre. Ne pas lever cette pompe par son cordon électrique.

Tension dangereuse. Risque de secousses

électriques, de brûlures, voire de mort. Mettre cette pompe à

la terre avant de la brancher sur le courant électrique. Couper

le courant avant d’intervenir sur la pompe, le moteur ou le

réservoir.

Cette pompe et son servorégulateur ne sont pas sub-

mersibles. Toujours garder le moteur sec. Ne pas le

laver. Ne pas l’immerger. Le protéger contre la pluie.

Si on doit utiliser un cordon prolongateur, n’utiliser

qu’un cordon prolongateur à 3 conducteurs dont un de

mise à la terre et approuvé pour l’utilisation intérieure et

extérieure. Ne permettre à aucune partie du cordon prolonga-

teur ni à sa fiche et à sa prise de reposer dans l’eau ou dans

un endroit humide.

Avant d’intervenir sur la pompe, la débrancher de la

prise de courant. Pour éviter de subir des secousses élec-

triques mortelles si on doit intervenir sur la pompe, procéder

comme il est indiqué ci-dessous.

A. Couper le courant alimentant la prise de courant avant

d’intervenir sur la pompe. Après avoir débranché la fiche

du cordon électrique de la prise de courant, attendre au

moins 20 minutes avant d’intervenir sur la pompe afin de la

laisser refroidir.

B. Il faut être extrêmement prudent lorsqu’on remplace un

fusible. Pour réduire les possibilités de secousses élec-

triques mortelles, NE PAS se tenir dans l’eau et ne pas met-

tre de doigt dans la douille du fusible.

C. Mettre à la terre la boîte de sortie de la prise de courant.

D. Ne brancher la pompe et son servorégulateur que dans

une prise de courant adéquatement mise à la terre pro-

tégée par un interrupteur de fuite à la terre.

ATTENTION

Pour les services des pièces ou d'assistance, appeler le service à la clientèle Flotec en composant le 1(800) 365-6832

Tab le des matières 10

Merci d’avoir acheté une pompe de qualité supérieure, mise à l’essai à l’usine.

Pages

Consignes de sécurité générales...........................................................................9

Garantie.............................................................................................................10

Renseignements généraux ..................................................................................11

Installation ...................................................................................................11, 12

Branchements électriques ..................................................................................13

Servorégulateur..................................................................................................13

Fonctionnement.................................................................................................13

Quand la pompe cesse-t-elle de fonctionner?..............................................13, 14

Entretien.............................................................................................................14

Dépannage ........................................................................................................14

Pièces de rechange ............................................................................................15

ATTACHER LE REÇU D'ORIGINE ICI À DES FINS DE GARANTIE

FLOTEC garantit à l’acheteur-utilisateur initial de ses produits (“Acheteur”)

contre tout défaut de fabrication et de matériaux.

Tout produit reconnu défectueux dans les douze (12) mois qui suivent la date

d’achat d’origine sera remplacé ou réparé à la discrétion de FLOTEC, selon les

conditions stipulées ci-dessous. La preuve d’achat est exigée pour déterminer

l’admissibilité à la garantie.

Exceptions à la garantie de douze (12) mois

Garantie de quatre-vingt-dix (90) jours :

Si, dans les quatre-vingt-dix (90) jours à compter de la date d’achat par le con-

sommateur d’origine, une pompe adaptable sur perceuse, une pompe

d’amorçage ou une cartouche de filtre à eau en ligne s’avérait être défectueuse,

elle sera remplacée, conformément aux conditions stipulées ci-dessous.

Garantie de deux (2) ans :

Si, dans les deux (2) ans à compter de la date d’achat par le consommateur d’o-

rigine, une pompe d’assèchement submersible de 1/3 ch ou modèle de

FP2800DCC s’avérait être défectueuse, elle sera réparée ou remplacée, au choix

de FLOTEC, conformément aux termes et conditions stipulés ci-dessous.

Garantie de trois (3) ans :

Si, dans les trois (3) ans à compter de la date d’achat par le consommateur d’o-

rigine, une pompe de puits submersible de 4 pouces ou une pompe d’assèche-

ment submersible de 1/2 ch s’avérait être défectueuse, elle sera réparée ou rem-

placée, au choix de FLOTEC, conformément aux termes et conditions stipulés ci-

dessous.

Garantie de cinq (5) ans :

Si, dans les cinq (5) ans à compter de la date d’achat par le consommateur d’o-

rigine, un réservoir de système d’eau préchargé s’avérait être défectueux, il sera

réparé ou remplacé, au choix de FLOTEC, conformément aux termes et condi-

tions stipulés ci-dessous.

Conditions générales

L’Acheteur s’engage à payer tous les frais de main-d’œuvre et d’expédition né-

cessaires au remplacement du produit couvert par la garantie. Cette garantie

ne couvrira pas les cas de force majeure, et ne s’appliquera pas aux produits

qui, du seul avis de FLOTEC, ont fait l’objet de négligence, d’utilisation abusi-

ve ou incorrecte, d’accident, de modification ou d’altération ; ni aux produits

qui n’ont pas été installés, utilisés, entreposés ou entretenus correctement ; ni

à ceux qui n’ont pas été utilisés ou entretenus normalement, y compris, mais

sans s’y limiter, aux produits ayant des pannes de fonctionnement causées par

la corrosion, la rouille ou autre corps étranger dans le système, ou à des pro-

duits ayant fonctionné à des pressions dépassant la limite maximale recom-

mandée.

Les demandes de service en vertu de la présente garantie seront faites en retour-

nant le produit défectueux au détaillant ou à FLOTEC dès la découverte de tout

défaut allégué. FLOTEC prendra alors les mesures correctives aussi rapidement

qu’il est raisonnablement possible. Aucune demande de service en vertu de la

présente garantie ne sera acceptée si elle est reçue plus de 30 jours après l’expi-

ration de la dite garantie.

La présente garantie énonce la totalité des obligations de FLOTEC et le seul re-

cours possible de l’Acheteur dans le cas de produits défectueux.

FLOTEC NE SERA TENU RESPONSABLE D’AUCUN DOMMAGE INDIRECT,

ACCIDENTEL OU FORTUIT QUEL QU’IL SOIT.

LES PRÉSENTES GARANTIES SONT EXCLUSIVES ET TIENNENT LIEU DE TOU-

TE AUTRE GARANTIE EXPRESSE. LES GARANTIES IMPLICITES, Y COMPRIS,

MAIS SANS S’Y LIMITER, LES GARANTIES IMPLICITES AYANT TRAIT À LA

COMMERCIABILITÉ ET À L’ADAPTATION À UN USAGE PARTICULIER, NE DÉ-

PASSERONT PAS LA DURÉE DES GARANTIES EXPRESSES APPLICABLES STI-

PULÉES DANS LES PRÉSENTES.

Certaines provinces n’autorisent pas d’exclure ou de limiter les dommages for-

tuits ou indirects ou de limiter la durée d’une garantie implicite ; il se peut

donc que les limitations ou exclusions ci-dessus ne s’appliquent pas à votre

cas. La présente garantie vous donne des droits juridiques spécifiques et vous

pouvez en avoir d’autres qui varient d’une province à l’autre.

Garantie limitée Flotec

FLOTEC • P.O. Box 342 • Delavan, WI U.S.A. 53115

Téléphone: 1-800-365-6832 • Télécopieur: 1-800-526-3757

Courrier électronique: info@flotecwater.com • Site Web: http://www.flotecwater.com

Renseignements généraux et Installation 11

Pour les services des pièces ou d'assistance, appeler le service à la clientèle Flotec en composant le 1(800) 365-6832

Utiliser cette pompe PressureMate®pour augmenter la pression

de l’eau fournit par la municipalité. Les branchements de la

tuyauterie sont décrits dans cette Notice.

RENSEIGNEMENTS GÉNÉRAUX

•Ne pomper que de l’eau propre avec cette pompe

PressureMate®. Pour ne pas boucher la pompe et pour ne pas

endommager le joint de son arbre, ne pas pomper d’eau

contenant des matières solides, des corps étrangers, du sable,

du limon ou des substances abrasives.

•Si on doit augmenter la pression de l’eau pompée d’un puits,

s’assurer que les clapets de non-retour du système sont bien

serrés. Si la pression du système chute pendant que la

pompe du puits ne fonctionne pas, la pompe PressureMate®

peut démarrer et s’arrêter continuellement. Des démarrages

et des arrêts rapides ou excessifs de la pompe PressureMate

risquent d’endommager son moteur, ce qui annulera la

garantie.

•Ne pas utiliser de pâte pour raccords filetés sur les orifices

filetés de la pompe. N’utiliser que du ruban d’étanchéité au

téflon pour rendre étanches ces filets. Les pâtes d’étanchéité

pour raccords filetés endommageront les matériaux du ser-

vorégulateur.

NOTA : Le bouchon d’amorçage est déjà doté d’un joint

torique; il n’est donc pas nécessaire de le rendre étanche.

•Serrer à la main tous les raccords et tous les tuyaux branchés

sur la pompe, puis les serrer de 1 1/2 tour de plus au

maximum.

•Un serrage excessif de ces raccords et de ces tuyaux risque

de briser la pompe, ce qui annulera la garantie.

•Le diamètre nominal minimum des tuyaux et des raccords

branchés sur la pompe doit être d’au moins 1 pouce. Des

tuyaux et des raccords ayant un diamètre inférieur à 1 pouce

diminueront le débit, ce qui risque d’endommager la pompe

suite à une cavitation.

•S’assurer qu’il n’y a pas de prises d’air ni de poches d’air

dans le tuyau d’aspiration. Toute prise d’air dans le tuyau

d’aspiration aspirera de l’air, sans toutefois que l’eau coule

par cette prise d’air. Toute prise d’air et toute poche d’air

empêcheront la pompe de s’amorcer adéquatement, ce qui

risquera de diminuer considérablement son débit.

•Le socle sur lequel la pompe sera posée doit être de niveau,

bien solide et aussi près que possible de la source d’eau. Il

doit également être protégé contre toute humidité et inonda-

tion excessives.

•Utiliser la plus courte longueur de tuyau possible et le moins

possible de raccords. De grandes longueurs de tuyau et de

nombreux raccords augmentent le frottement, ce qui diminue

le débit de la pompe.

•Supporter le poids de la tuyauterie et de la pompe.

•Ne pas permettre à la pompe, à son servorégulateur ni aux

composants de système de geler. Le gel endommagera la

pompe et la garantie sera annulée.

•Périodiquement, inspecter la pompe, le servorégulateur et les

composants du système.

NOTA : Les codes de la municipalité exigent peut-être l’utilisa-

tion d’une soupape de sûreté ou d’un régulateur de pression.

Risque de fuite et d’inondation. Ne pas

utiliser cette pompe si la pression d’arrivée de l’eau est

supérieure à 345 kPa (50 lb/po2).

Pression dangereuse et risque d’explosion.

Cette pompe peut développer des pressions extrêmement

élevées pendant qu’elle fonctionne si son refoulement est fermé

ou obstrué. Pour utiliser cette pompe en toute sécurité, nous

recommandons de respecter ce qui suit :

Sur la tuyauterie de refoulement, poser une soupape de sûreté

qui permettra d’évacuer tout le débit de la pompe à une pres-

sion de 689 kPa (100 lb/po2). Amener le tuyau de refoulement

branché sur la soupape de sûreté jusqu’à un renvoi à l’égout

de plancher ou jusqu’à tout autre renvoi à l’égout qui assurera

une évacuation adéquate.

INSTALLATION

Risque d’inondation. S’assurer que tous les

tuyaux et que tous les raccords utilisés sont certifiés pour sup-

porter les pressions que la pompe du système peut produire.

1. Décider du meilleur emplacement pour installer la pompe.

Dans cette optique, il faudra considérer ce qui suit :

•La pompe doit être posée le plus près possible de la

conduite principale d’arrivée d’eau

•On doit pouvoir accéder facilement à la pompe

•Une prise de courant doit être assez proche pour que le

cordon puisse y être branché

•Les témoins électroluminescents du servorégulateur

doivent être visibles.

•On doit pouvoir facilement brancher la tuyauterie sur la

pompe

•La pompe doit prendre le moins de place possible

ATTENTION

Figure 2 : Installation type d’une pompe de surpression

dans une habitation. Les raccords des tuyaux doivent

être achetés séparément. Consulter les codes pour

savoir quelle soupape de sûreté/quel régulateur de

pression doivent être utilisés.

Figure 1 – Ne pas faire fonctionner la pompe si l’arrivée

est fermée

Prise de courant de 115 volts,

mise à la terre et protégée par

un interrupteur de fuite à la terre

Vers l’habitation

(refoulement de la pompe)

Soupape

de sûreté

Raccords-

unions

Alimentation en eau

(aspiration de la pompe)

Clapet de non-retour

Installation 12

Pour les services des pièces ou d'assistance, appeler le service à la clientèle Flotec en composant le 1(800) 365-6832

NOTA : Il est recommandé (et cette recommandation peut

être exigée par les codes de la municipalité) de poser un

disjoncteur de sécurité au cas où la pression côté refoule-

ment de la pompe chuterait suite à un tuyau cassé, etc.,

afin que le courant alimentant la pompe soit coupé.

2. Monter la pompe sur un socle solide, à l’endroit que l’on a

choisi.

3. Choisir un moment dans la journée qui permettra de

couper l’arrivée d’eau alimentant l’habitation pendant que

l’on procédera à l’installation de la pompe PressureMate®.

4. Fermer le robinet de la conduite d’arrivée d’eau principale

de l’habitation.

5. Ouvrir n’importe quel robinet de façon à dissiper la pres-

sion d’eau dans les tuyaux. Dès que la pression de l’eau

dans les tuyaux sera dissipée, fermer le robinet.

6. AVANT DE POURSUIVRE, LIRE ATTENTIVEMENT TOUTE

L’OPÉRATION 6. Pour permettre le branchement de la

pompe PressureMate®à l’aide de coudes, il faudra couper

une certaine longueur de la conduite d’arrivée d’eau princi-

pale. Pour choisir l’emplacement des coupes à effectuer, il

faudra prendre en considération la dimension des coudes

qu’on utilisera, la longueur du filetage des raccords ou l’em-

boîtement des raccords lisses à coller ou à souder, etc.

Positionner les coudes en ligne avec les orifices d’aspiration

et de refoulement de la pompe. Un peu d’eau coulera peut-

être pendant que l’on coupera le tuyau. Enlever toutes les

bavures ou tous les copeaux laissés par l’outil de coupe.

NOTA : Il ne sera peut-être pas nécessaire de couper les

tuyaux galvanisés. Si un raccord union se trouve à proxim-

ité de l’emplacement où la pompe sera installée, le démon-

ter, puis enlever (en le dévissant) le tuyau jusqu’au-delà de

l’emplacement où la pompe sera posée. Couper de nou-

velles longueurs de tuyau et les fileter de façon à permettre

l’installation de la pompe.

NOTA : Les orifices d’aspiration femelle et de refoulement

mâle de la pompe ont 1 pouce NPT de diamètre et ils sont

filetés. En fonction du type des raccordements et du

diamètre des tuyaux de l’habitation, il faudra peut-être

poser des adaptateurs dans ces orifices.

7. Après avoir déposé la petite longueur de tuyau, on pourra

vider la tuyauterie au-dessus de la coupe de façon à ne pas

causer de dégâts d’eau. Mettre un seau sous le tuyau coupé

alimentant l’habitation. Ouvrir le robin et se trouvant le

plus haut et laisser l’air s’introduire dans les tuyaux pour

que l’eau coule dans le seau. Lorsque les tuyaux seront

vides, fermer le robinet.

8. Installer les coudes sur la conduite d’arrivée d’eau princi-

pale, en les orientant vers la pompe.

Des tuyaux souples risquent d’éclater et

de causer une inondation. Il ne faut donc pas utiliser de

tuyaux souples pour procéder à cette installation. N’utiliser

que des tuyaux rigides conformes aux codes.

9. Brancher les tuyaux sur les coudes, jusqu’à la pompe, en

utilisant un raccord-union sur chaque conduite et un clapet

de non-retour sur la conduite d’aspiration de la pompe. La

flèche frappée sur le clapet de non-retour doit être orientée

vers l’aspiration de la pompe (se reporter à la Figure 2.)

Sur la conduite de refoulement, poser une soupape de

sûreté qui permettra d’évacuer tout le débit de la pompe à

une pression de 689 kPa (100 lb/po2). Si cette stipulation

est contraire aux codes, respecter les codes. Un disjonc-

teur de sécurité doit également installé sur la conduite de

refoulement au cas où la pression de refoulement de la

pompe chuterait. Les codes de la municipalité peuvent

aussi exiger l’utilisation d’un tel disjoncteur de sécurité.

10. Une fois les tuyaux et les raccords installés et rendus

étanches, ouvrir le robinet de la conduite d’arrivée d’eau

principale de façon à mettre sous pression le système et

pouvoir vérifier son étanchéité. Si on remarque des fuites,

fermer le robinet de la conduite d’arrivée d’eau principale,

ouvrir un robinet de l’habitation pour dissiper la pression

dans les tuyaux, puis réparer la fuite. Répéter cette opéra-

tion jusqu’à ce que le système soit complètement étanche

(qu’il ne fuit plus).

11. Ouvrir un robinet pour chasser l’air des tuyaux et permettre

à l’eau de couler. Dès que l’eau coulera normalement du

robinet, la pompe sera pleine d’eau et complètement amor-

cée. Fermer le robinet.

12. Tourner la manette rotative du servorégulateur sur la pres-

sion à laquelle on désire que la pompe se mette en marche.

La pompe PressureMate®est livrée réglée à 207 kPa (30

lb/po2). Au début, il est recommandé de faire fonctionner la

pompe sur ce réglage, puis de le modifier par la suite, au

fur et à mesure que l’on acquerra de l’expérience avec le

fonctionnement du système.

13. Avant de poursuivre l’installation, et pour de plus amples

détails concernant les fonctions du système, se reporter aux

rubriques de cette notice intitulées « Branchements

électriques », « Servorégulateur », « Fonctionnement normal de

la pompe » et « Quand la pompe cesse-t-elle de fonctionner? ».

14. À ce point, on peut brancher pour la première fois le cor-

don électrique de la pompe dans la prise de courant.

Après avoir branché le cordon électrique de la pompe dans

la prise de courant, la pompe démarrera et fonctionnera

pendant 15 secondes, quelle que soit la pression réglée

avec la manette rotative du servorégulateur. Si la pression

d’arrivée est supérieure à la pression réglée, la pompe s’ar-

rêtera après 15 secondes.

15. Pendant que la pompe fonctionne et après qu’elle s’arrête

automatiquement, le système fonctionne à la pression

réglée. Inspecter de nouveau les tuyaux et les raccords pour

s’assurer qu’il n’y a pas de fuites. En cas de fuites,

débrancher le cordon électrique de la pompe de la prise de

courant; fermer le robinet de la conduite d’arrivée d’eau

principale, puis ouvrir un robinet de l’habitation pour dis-

siper la pression dans les tuyaux. Réparer la fuite. Répéter

cette opération jusqu’à ce que le système soit complète-

ment étanche (qu’il ne fuit plus).

Figure 3 : Branchement type de la tuyauterie de dériva-

tion pour permettre la dépose de la pompe au cas où

elle devrait être réparée, sans avoir à fermer toute l’ali-

mentation d’eau de l’habitation.

Vers

l’habitation

Arrivée

d’eau

Installation et fonctionnement 13

Pour les services des pièces ou d'assistance, appeler le service à la clientèle Flotec en composant le 1(800) 365-6832

BRANCHEMENTS ÉLECTRIQUES

Tension dangereuse. Ne brancher cette

pompe que dans une prise de courant adéquatement mise à la

terre, protégée par un interrupteur de fuite à la terre et ali-

mentée en courant alternatif de 115 volts, 60 Hz. Cette

pompe est livrée avec un cordon électrique à 3 conducteurs

dont un de mise à terre et une fiche à 3 broches. Ne pas mod-

ifier ni enlever la fiche. S’assurer que la prise de courant corre-

spond, selon le cas, au National Electric Code ou au Code

canadien de l’électricité. Pour ne pas subir de secousses élec-

triques dangereuses, toujours garder le cordon électrique sec.

Se reporter à la Figure 2.

SERVORÉGULATEUR

Le servorégulateur est monté sur la pompe. Il protège la pompe

contre :

•Un fonctionnement à sec;

•Toute surchauffe;

•Des démarrages fréquents causés par de petites pertes d’eau

dans le système;

•Les chutes de pression.

Le servorégulateur se caractérise par les témoins électrolumi-

nescents et les commandes suivants :

Témoin électroluminescent « POWER ON » (Sous tension) : Il

indique que l’appareil est électriquement branché et qu’il est ali-

menté en courant électrique. La pompe est prête à fonctionner.

Témoin électroluminescent « PUMP ON » (Pompe en marche):

Il indique que la pompe fonctionne et qu’elle pompe de l’eau.

Témoin électroluminescent « WATER FAILURE » (Manque

d’eau) : Il indique que la pompe n’est pas alimentée en eau.

Témoin électroluminescent « TEMPERATURE FAILURE » (Panne

de température) : Il indique que la température à l’intérieur de

la pompe a atteint 70° C (158° F).

Manette rotative de réglage de la pression « STARTING PRES-

SURE » (Pression de démarrage) : Elle permet de régler la pres-

sion du système entre 103 et 310 kPa (entre 15 et 45 lb/po2).

La pompe démarrera automatiquement dès que la pression du

système chutera sous la pression réglée avec la manette rotative

«STARTING PRESSURE » (Pression de démarrage).

Touche « RESET » (Réenclenchement) : Elle permet de réen-

clencher les caractéristiques sécurité qui se sont déclenchées et

à la pompe de redémarrer.

NOTA : Le servorégulateur ne répondra pas si la touche

«RESET » (Réenclenchement) est tenue appuyée. Il faut appuy-

er sur cette touche puis la relâcher pour actionner la fonction

de réenclenchement.

FONCTIONNEMENT NORMAL DE LA

POMPE PRESSUREMATE®

Risque de brûlures. Ne JAMAIS faire fonc-

tionner la pompe à sec, sinon elle risque de surchauffer et les

personnes qui la manipuleront risqueront de se brûler.

L’impulseur et le joint de l’arbre de la pompe peuvent également

être endommagés si la pompe fonctionne à sec, ce qui pourrait

causer des fuites ou une inondation. De plus, la garantie sera

annulée. Avant de démarrer la pompe, la remplir d’eau.

S’assurer que la pompe PressureMate®a été adéquatement

installée, amorcée (se reporter à la page 11), que le tuyau

d’aspiration n’est pas obstrué et qu’il est ouvert.

Tourner la manette rotative « STARTING PRESSURE » (Pression

de démarrage) à la pression minimum désirée du système.

Brancher le cordon électrique de la pompe dans la prise de

courant. Les témoins électroluminescents « POWER ON »

(Sous tension) et « PUMP ON » (Pompe en marche) s’al-

lumeront indiquant, respectivement, que le courant électrique

alimente la pompe et que la pompe est prête à fonctionner.

La pompe démarrera et fonctionnera pendant 15 secondes

après que la pression dans le système aura dépassé la pression

réglée avec la manette rotative « STARTING PRESSURE »

(Pression de démarrage) et après que le ou les robinets de

l’habitation auront été fermés.

QUAND LA POMPE CESSE-T-ELLE DE

FONCTIONNER?

Réglage de la pression/Plus de débit : La pompe cesse de fonc-

tionner et le témoin électroluminescent « PUMP ON » (Pompe

en marche) s’éteint 15 secondes après :

•Dès que la pression dans le système est supérieure à la pres-

sion réglée avec la manette rotative « STARTING PRESSURE »

(Pression de démarrage) et

•Que le ou les robinets de l’habitation auront été fermés.

Ce fonctionnement est normal.

Redémarrage : Dès que le débit est supérieur à 1 gal/min ou

dès que la pression chute sous le réglage de la pression

« STARTING PRESSURE » (Pression de démarrage), la pompe

redémarre et le témoin électroluminescent « PUMP ON »

(Pompe en marche) s’allume. La pompe continuera de fonc-

tionner pendant 15 secondes après :

•Que la pression aura atteint la pression réglée, et

•Que le ou les robinets de l’habitation auront été fermés.

NOTA : Ce délai de 15 secondes avant que la pompe s’arrête

empêche des fonctionnements et des arrêts rapides dés qu’on

ouvre et ferme rapidement un robinet (par exemple, pendant

qu’on se brosse les dents).

ATTENTION

RESET

WATER FAILURE

TEMP. FAILURE

PUMP ON

POWER ON

STARTING

PRESSURE

1-800-365-6832

www.flotecwater.com

PSI

RESSURE

ATE

RESSURE

ATE

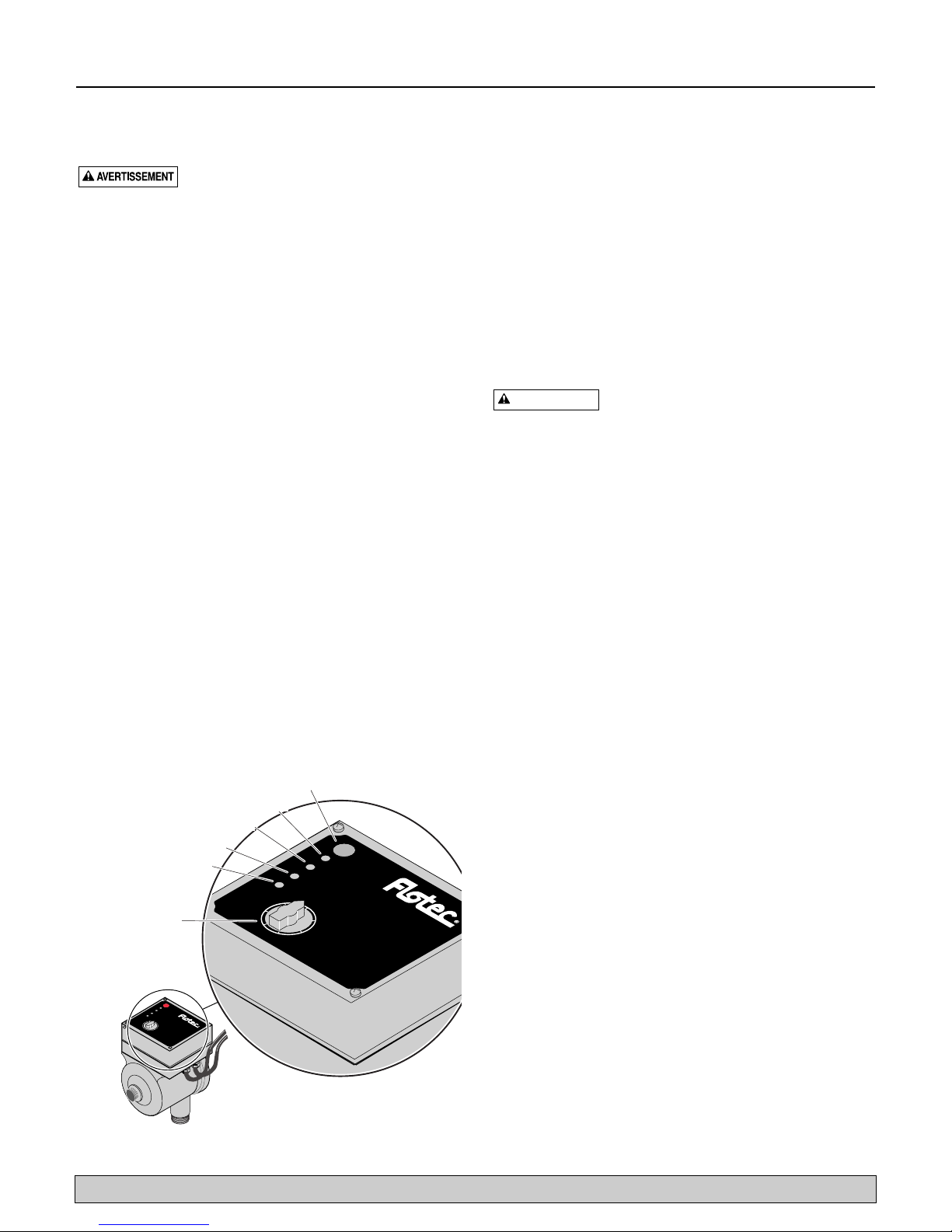

Figure 4 – Panneau des commandes du servorégulateur

Réenclenchement

Témoin Manque d’eau

Témoin Panne de température

Témoin Pompe en marche

Témoin Sous tension

Manette rotative

de réglage de la

pression

Fonctionnement, entretien et dépannage 14

Pour les services des pièces ou d'assistance, appeler le service à la clientèle Flotec en composant le 1(800) 365-6832

DÉPANNAGE

SYMPTÔMES CAUSES POSSIBLES MESURES CORRECTIVES

Le moteur ne Le fusible est sauté ou le disjoncteur COUPER LE COURANT; Remplacer le fusible ou réenclencher le disjoncteur.

démarre pas est disjoncté

Le cordon électrique n’est pas branché Brancher le cordon électrique dans une prise de courant mise à la terre,

dans une prise de courant alimentée en courant alternatif de 115 volts.

Le moteur chauffe et le La tension est trop basse Vérifier la tension alimentant la pompe.

limiteur de surcharge se L’impulseur ne tourne pas librement Vérifier l’impulseur pour s’assurer qu’il tourne librement et qu’il n’est pas bouché.

déclenche ou bien le

moteur ne fonctionne

pas et ne fait que

«murmurer »

Le moteur fonctionne La pompe n’est pas adéquatement amorcée Réamorcer la pompe conformément aux instructions.

mais la pompe ne Le filtre à eau est bouché Arrêter la pompe. Fermer l’arrivée d’eau et remplacer la cartouche filtrante.

débite pas d’eau* Le filtre doit être posé sur le côte refoulement de la pompe.

Le robinet de refoulement est fermé Ouvrir le robinet.

Le diamètre des tuyaux est trop petit Remplacer les tuyaux par des tuyaux du même diamètre que les orifices

d’aspiration et de refoulement de la pompe.

L’impulseur est bouché Nettoyer l’impulseur.

Les tuyaux sont gelés Les dégeler.

*La pompe ne débite Les tuyaux rigides sont corrodés Les remplacer par des tuyaux rigides en plastique ou des tuyaux en acier neufs.

pas à son débit maximal Le diamètre des tuyaux est trop petit Remplacer les tuyaux par des tuyaux du même diamètre que les orifices

d’aspiration et de refoulement de la pompe.

La pompe n’est pas suffisamment Utiliser un tuyau d’arrivée d’eau de diamètre plus gros; vérifier le système

alimentée en eau de pompage du puits.

Basse tension S’assurer que la prise de courant est alimentée en courant alternatif de 115 volts.

* (Nota : Débrancher le

cordon électrique de la

pompe de la prise de

courant, puis ouvrir un

robinet pour confirmer

que l’eau circule dans le

système).

Chute de pression/Plus de débit : Normalement, dès que la

pompe démarre, la pression de l’eau augmente très rapidement

et le servorégulateur détecte qu’il y a débit. S’il n’y a pas de

débit d’eau pas et si la pression dans le système n’augmente

pas, le servorégulateur a détecté « qu’il y a manque d’eau ». Il

peut également détecter cette situation pendant que la pompe

fonctionne si l’eau cesse de parvenir à la pompe. Pour protéger

la pompe contre un fonctionnement à sec :

•15 secondes après que le servorégulateur aura détecté « qu’il

n’y a pas d’eau », la pompe cessera de fonctionner.

•Le témoin électroluminescent « PUMP ON » (Pompe en

marche) s’éteindra et

•Le témoin électroluminescent « WATER FAILURE » (Manque

d’eau) clignotera.

Redémarrage : S’assurer que la conduite d’aspiration n’est pas

obstruée et qu’elle est bien branchée sur une source d’eau.

•Appuyer sur la touche « RESET » (Réenclenchement) et la

tenir appuyée.

•Le témoin électroluminescent « PUMP ON » (Pompe en

marche) doit s’allumer, et

•Le témoin électroluminescent « WATER FAILURE »

(Manque d’eau) doit cesser de clignoter.

Si le débit est adéquat, la pompe continuera de fonctionner pen-

dant 15 secondes après qu’elle aura atteint la pression réglée et

que le ou les robinets de l’habitation auront été fermés.

Température élevée : Dès de la température de l’eau à l’in-

térieur de la pompe atteint 70° C (158° F),

•La pompe cesse de fonctionner,

•Le témoin électroluminescent « PUMP ON » (Pompe en

marche) s’éteint, et

•Le témoin électroluminescent « PANNE DE TEMPÉRATURE »

clignote.

Redémarrage : Attendre 20 minutes pour laisser la tempéra-

ture de l’eau chuter sous 40° C (104° F) :

•S’assurer que la pompe est alimentée en eau et que le débit

n’est pas obstrué.

•Appuyer sur la touche « RESET » (Réenclenchement) puis

la relâcher.

•Le témoin électroluminescent « PUMP ON » (Pompe en

marche) doit s’allumer, et

•Le témoin électroluminescent « WATER FAILURE »

(Manque d’eau) doit cesser de clignoter.

•Sinon, laisser refroidir la pompe plus longtemps, puis réessayer.

NOTA : Si la pompe continue de chauffer pendant qu’elle

fonctionne, l’arrêter et appeler le Service à la clientèle

Flotec en composant le 1 800 365-6832.

LUBRIFICATION

Le moteur a été lubrifié à l’usine pour la durée des paliers. Le

joint de l’arbre de la pompe est lubrifé et refroidi par l’eau.

ENTRETIEN DE LA POMPE

Tension dangereuse. Risque de secousses élec-

triques, de brûlures, voire de mort. Avant d’intervenir sur la pompe

et le servorégulateur, débrancher le cordon électrique de la prise

de courant. Ne pas manipuler la pompe ni le servorégulateur et ne

pas essayer d’intervenir sur la pompe si on a les mains humides ou

si l’on se tient sur un plancher mouillé ou humide.

Le moteur est doté d’un limiteur de surcharge à réenclenche-

ment automatique. Si le moteur surchauffe, le limiteur de sur-

charge interrompra le courant électrique alimentant la pompe

pour empêcher qu’elle soit endommagée; le limiteur de sur-

charge se réenclenchera automatiquement dès que le moteur

aura refroidi. Si le limiteur de surcharge se déclenche de façon

répétitive, vérifier la pompe et déterminer la cause de cet inci-

dent (basse tension, impulseur bouché, etc.).

Pièces de rechange 15

Pour les services des pièces ou d'assistance, appeler le service à la clientèle Flotec en composant le 1(800) 365-6832

4220 0702

Désignation FP4815

Réf. des pièces Qté 1/2 ch

1Corps de la pompe (comprend les boulons) 1 FPP1801

2Trousse des pièces internes 1 FPP1870

3Condensateur 1 171P5750

4Trousse de boîte de câblage/Couvercle/Joints 1 FPP1802

5Carter du ventilateur 1 721S1090

6Trousse de joints d’arbre et de joints toriques 1 FPP1850

Modèle FP4815

Seguridad 16

Para refacciones o asistencia, llame a Flotec Servicios al Cliente al: 1 800 365-6832

¡ES IMPORTANTE LEER Y SEGUIR LAS

INSTRUCCIONES DE SEGURIDAD!

Este es el símbolo de alerta de seguridad. Cuando vea

este símbolo en su bomba o en este manual, busque una

de las siguientes palabras de señal y esté alerta a la posibilidad

de lesiones personales.

Advierte sobre peligros que provocarán

lesiones personales graves, muerte o daños materiales consider-

ables si se les ignora.

Advierte sobre peligros que pueden provocar

lesiones personales graves, muerte o daños materiales consider-

ables si se les ignora.

Advierte sobre peligros que provocarán o

pueden provocar lesiones personales o daños materiales

menores si se les ignora.

La etiqueta de ATENCIÓN (NOTICE), indica instrucciones

especiales que son importantes pero que no están asociadas a

peligros.

Lea y observe cuidadosamente todas las instrucciones de

seguridad que aparecen en este manual y en el equipo.

Mantenga las etiquetas de seguridad en buen estado.

Cambie toda etiqueta de seguridad que falte o esté dañada.

Asegúrese de que los talleres sean “a prueba de niños”, use

candados e interruptores maestros; retire las llaves de

arranque/encendido.

INSTRUCCIONES GENERALES

DE SEGURIDAD

1. Para evitar el riesgo de lesiones corporales graves y daños

materiales, lea con atención las instrucciones de seguridad

antes de instalar esta bomba.

2. Observe los códigos de plomería, construcción y electrici-

dad tanto locales como nacionales cuando instale la

bomba. Use tubos rígidos cuando instale esta bomba.

3. Presión peligrosa. El cuerpo de la bomba

puede explotar si ésta se usa para reforzar presión por

encima de los 100 psi (689 kPa). Instale una válvula de

desahogo de presión en la línea de descarga, capaz de

pasar el caudal total de la bomba a 100 psi (689 kPa). Si

esta disposición está en conflicto con el código, siga las

instrucciones del código. No use esta bomba con una pre-

sión de admisión superior a 50 psi (345 kPa).

4. Se recomienda instalar un interruptor de cierre de seguri-

dad por baja presión, para apagar la bomba en caso de una

presión de descarga baja debido a la interrupción del sum-

inistro de agua entrante, a una tubería rota, etc.

5. Nunca deje marchar la bomba en seco. Esto podría dañar

las piezas internas de la bomba, recalentarla (lo que provo-

caría quemaduras a las personas que estuviesen trabajando

con la bomba o reparándola), y anulará la garantía.

6. Riesgo de incendio o de explosión. Para

evitar el riesgo de incendio y explosión, bombee agua sola-

mente con esta bomba. No bombee líquidos ni sustancias

químicas inflamables. No use la bomba cerca de luces

piloto de gas o en áreas en presencia de vapores químicos

o de gases. El uso de una bomba eléctrica con líquidos que

no sean agua o en una atmósfera que contenga vapores

químicos o gases, podrá inflamar esos líquidos o gases,

provocando lesiones o muerte debido a una explosión y/o

un incendio.

7. Peligro de quemaduras. Si el agua queda

atrapada en la bomba durante el funcionamiento, ésta se

puede convertir en vapor. El vapor atrapado puede con-

ducir a una explosión y a quemaduras. Nunca deje mar-

char la bomba con la llave de salida cerrada u obstruida.

8. No toque un motor en funcionamien-

to. Los motores modernos están diseñados para funcionar a

altas temperaturas. Para evitar quemaduras durante las

reparaciones y el mantenimiento de la bomba, deje que se

enfríe durante 20 minutos después de apagarla y antes de

intentar manipularla.

INSTRUCCIONES DE SEGURIDAD

ASOCIADAS CON LA ELECTRICIDAD

La bomba viene provista de un cordón de 3 conductores

con conexión a tierra. Conéctela solamente a un toma-

corriente debidamente puesto a tierra y protegido por un

“GFCI” (disyuntor diferencial). No levante la bomba por

medio del cordón eléctrico.

Tensión peligrosa. Puede provocar choque

eléctrico, quemaduras o muerte. Conecte la bomba a tierra

antes de conectarla a una fuente de suministro de energía.

Desconecte la corriente antes de trabajar con la bomba, con el

motor o con el tanque.

La bomba y el controlador no son sumergibles.

Mantenga el motor seco en todo momento. No lave el

motor. No lo sumerja. Proteja el motor en situaciones de

clima lluvioso.

Si usa un cordón de alargue, use solamente un cordón

trifilar, aprobado para uso en el interior y al aire libre,

con conexión a tierra. No permita que ninguna parte del

cordón o los extremos del receptáculo queden apoyados en el

agua o en lugares húmedos.

Desenchufe la bomba antes de repararla o de realizar

trabajos de mantenimiento. Para evitar choques fatales,

proceda de la siguiente manera si es necesario reparar o

realizar trabajos de mantenimiento en la bomba.

A. Desconecte la corriente a la caja de salida de la bomba

antes de desenchufarla. Después de haberla desenchufado,

deje que la bomba se enfríe durante 20 minutos antes de

tratar de trabajar en la misma.

B. Proceda con extrema cautela cuando cambie los fusibles.

Para reducir la posibilidad de choques eléctricos fatales,

NO se pare sobre el agua ni ponga sus dedos en el porta-

fusibles.

C. Conecte a tierra la caja eléctrica de salida.

D. Enchufe la bomba y el controlador en un tomacorriente

conectado a tierra y protegido por un Disyuntor

Diferencial (“GFCI” según sus siglas en inglés).

PRECAUCIÓN

PELIGRO

Para refacciones o asistencia, llame a Flotec Servicios al Cliente al: 1 800 365-6832

Índice 17

Gracias por comprar una bomba de alta calidad, probada en la fábrica.

Página

Información General sobre la Seguridad............................................................16

Garantía.............................................................................................................17

Información general...........................................................................................18

Instalación ...................................................................................................18, 19

Conexión eléctrica.............................................................................................20

Controlador automático de presión....................................................................20

Operación..........................................................................................................20

¿Cuándo deja de funcionar la bomba?.........................................................20, 21

Servicio..............................................................................................................21

Localización de fallas ........................................................................................21

Repuestos para la reparación .............................................................................22

ADHÍERA AQUÍ EL RECIBO ORIGINAL PARA VALIDACION DE GARANTÍA

FLOTEC garantiza al comprador consumidor original (“Comprador”) de sus pro-

ductos, que éstos se encuentran libres de defectos de material o mano de obra

Si dentro de los doce (12) meses de la fecha original de la compra cualquiera de

los productos demostrara estar defectuoso, el mismo será reparado o reemplaza-

do, a opción de FLOTEC con sujeción a los términos y condiciones expuestos a

continuación. Se requiere su recibo original de compra para determinar si se

encuentra bajo garantía.

Excepciones a la Garantía por Doce (12) Meses

Garantía de noventa (90) días

Si se comprueba que una Bomba de Perforación, una Bomba de Émbolo Buzo o

un Cartucho de Filtro de Agua en línea, tienen defectos, dentro de los noventa

(90) días a partir de la compra del consumidor original, éstos serán reemplaza-

dos, sujeto a las condiciones indicadas a continuación.

Garantía de dos (2) años

Si se comprueba que una Bomba Sumergible de Sumidero de 1/3 CV o Modelo

FP2800DCC tiene defectos, dentro de los dos (2) años a partir de la compra del

consumidor original, ésta será reparada o reemplazada, a opción de FLOTEC,

sujeto a los términos y a las condiciones indicadas a continuación.

Garantía de tres (3) años

Si se comprueba que una Bomba Sumergible de Pozo de 4”, o una Bomba

Sumergible de Sumidero de 1/2 CV tienen defectos, dentro de los tres (3) años a

partir de la compra del consumidor original, éstas serán reparadas o reem-

plazadas, a opción de FLOTEC, sujeto a los términos y a las condiciones indi-

cadas a continuación.

Garantía de cinco (5) años

Si se comprueba que un tanque precargado del sistema de agua tiene defectos,

dentro de los cinco (5) años a partir de la compra del consumidor original, éste

será reparado o reemplazado, a opción de FLOTEC, sujeto a los términos y a las

condiciones indicadas a continuación.

Términos y Condiciones Generales

El comprador debe pagar todos los gastos de mano de obra y transporte nece-

sarios para reemplazar el producto cubierto por esta garantía. Esta garantía no

se aplicará a hechos de fuerza mayor, ni se aplicará a los productos que, a jui-

cio exclusivo de FLOTEC, hayan sido objeto de negligencia, abuso, acciden-

te, aplicaciones contraindicadas, manejo indebido, alteraciones; ni debido a

instalación, funcionamiento, mantenimiento o almacenaje incorrectos; ni a

ninguna otra cosa que no sea su aplicación, uso o servicio normales, incluyen-

do, pero no limitado a, fallas operacionales causadas por corrosión, oxidación

u otros elementos extraños en el sistema, o funcionamiento a presión por en-

cima del máximo recomendado.

Los pedidos de servicio bajo los términos de esta garantía serán efectuados

mediante la devolución del producto defectuoso al Vendedor o a FLOTEC, tan

pronto como sea posible, después de localizado cualquier supuesto defecto.

FLOTEC tomará luego acción correctiva, tan pronto como sea razonablemen-

te posible. Ningún pedido de servicio bajo esta garantía será aceptado si se re-

cibe más de 30 días después del término de la garantía.

Esta garantía establece la obligación única de FLOTEC y el remedio exclusivo

del comprador en el caso de productos defectuosos.

FLOTEC NO SERÁ RESPONSABLE POR NINGÚN DAÑO CONSECUENTE,

INCIDENTAL O CONTINGENTE DE NINGUNA NATURALEZA.

LAS GARANTÍAS ANTERIORES SON EXCLUSIVAS Y REEMPLAZAN CUALES-

QUIERA OTRAS GARANTÍAS EXPRESAS. LAS GARANTÍASIMPLÍCITAS, IN-

CLUYENDO, PERO NO LIMITADAS A, LAS GARANTÍAS IMPLÍCITAS DE CO-

MERCIABILIDAD Y APTITUD PARA UN PROPÓSITO EN PARTICULAR, NO

DEBERÁN EXCEDER EL PERÍODO DE DURACIÓN DE LAS GARANTÍAS EX-

PRESAS APLICABLES AQUÍ PROVISTAS.

Algunos estados no permiten la exclusión o limitación de daños incidentales

o consecuentes ni las limitaciones respecto a la duración de garantías implíci-

tas; de modo que las limitaciones o exclusiones precedentes pueden no apli-

carse en su caso. Esta garantía le concede derechos legales específicos. Usted

puede tener, además, otros derechos que varían de un estado a otro.

Garantia Limitada de Flotec

FLOTEC • P.O. Box 342 • Delavan, WI U.S.A. 53115

Teléfono: 1-800-365-6832 • Fax: 1-800-526-3757

e-Mail (correo electrónico): info@flotecwater.com • Dirección web: http://www.flotecwater.com

Información general / Instalación 18

Para refacciones o asistencia, llame a Flotec Servicios al Cliente al: 1 800 365-6832

Use PressureMate®para reforzar la presión del agua de servicio

municipal. Las conexiones de plomería se describen en este

manual.

INFORMACIÓN GENERAL

•Bombee solamente agua limpia con su PressureMate. Para

evitar obstruir la bomba y dañar el sello del eje, no bombee

agua que contenga partículas sólidas, materiales extraños,

arena, limo o sustancias abrasivas.

•Si está reforzando la presión de una bomba de pozo, veri-

fique que las válvulas checadoras del sistema estén bien

ajustadas. Si cae la presión del sistema cuando la bomba de

pozo no está marchando, la PressureMate puede encenderse

y comenzar el ciclo. Un ciclo excesivo o rápido puede dañar

el motor y anulará la garantía.

•No use compuestos para juntas de tuberías en los orificios de

la bomba; use solamente cinta de teflón para sellar las

roscas. El compuesto para juntas de tuberías dañará los

materiales del controlador.

NOTA: El tapón de cebadura ya tiene un aro tórico instalado

y no es necesario sellarlo.

•Ajuste a mano todas las juntas de las tuberías a la bomba

más 1-1/2 vueltas (no más).

Si ajusta demasiado, puede romper la bomba y se anulará la

garantía.

•Las tuberías y los accesorios a la bomba deben ser por lo

menos de 1 pulgada de diámetro nominal. Las tuberías o los

accesorios menores de 1 pulgada de diámetro reducirán el

rendimiento y pueden dañar la bomba debido a la cav-

itación.

•Verifique que no hayan fugas de aire ni bolsas de aire en la

tubería de aspiración. Una fuga de aire en la tubería de

aspiración puede hacer penetrar aire, aunque no se observen

fugas de agua. Las fugas de aire y las bolsas de aire evitarán

que la bomba se cebe debidamente, y puede reducir su

rendimiento en forma considerable.

•El montaje de la bomba debe ser nivelado, sólido, tan cerca

de la fuente de agua como sea posible, y protegido contra el

exceso de humedad y contra inundaciones.

•Use el trayecto más corto posible para la tubería y la menor

cantidad posible de accesorios. Trayectos de tubería largos y

numerosos accesorios aumentan la fricción y reducen el

flujo del agua.

•Apoye el peso de la tubería y de la bomba.

•No permita que la bomba, el controlador de presión ni

ningún componente del sistema se congelen. El conge-

lamiento dañará la bomba y anulará la garantía.

•Inspeccione periódicamente la bomba, el controlador de pre-

sión y los componentes del sistema.

NOTA: El código local puede especificar el uso de una válvula

de desahogo de presión o de un regulador de presión.

Riesgo de fugas y de inundación. No use

esta bomba con una presión de admisión superior a 50 psi

(345 kPa).

Peligro de presión y riesgo de explosión. Esta

bomba puede desarrollar una presión alta si se hace funcionar

con la descarga cerrada u obstruida. Para una operación segu-

ra, recomendamos lo siguiente:

Instale una válvula de desahogo de presión en la línea de

descarga, capaz de pasar el caudal total de la bomba a 100 psi

(689 kPa) (Consulte la Figura 2). Si esta disposición está en

conflicto con el código, siga las instrucciones del código. Deje

que la descarga de la válvula de desahogo vaya hacia un

desagüe del piso o a otro desagüe que permita una eliminación

adecuada.

INSTALACIÓN

Riesgo de inundación. Verifique que toda

la plomería y los accesorios estén clasificados para resistir la

presión del sistema que se espera que genere la bomba.

1. Decida cuál es el mejor lugar para instalar la bomba. Tenga

en cuenta lo siguiente:

•debe estar cerca de la línea principal de suministro de

agua.

•la bomba debe ser accesible

•el cordón eléctrico debe llegar hasta un tomacorriente

•las luces DEL del controlador deben ser visibles

•facilidad de plomería

•ahorro de espacio

PRECAUCIÓN

Figura 2: Instalación típica de refuerzo en un entorno

doméstico. Adquiera los accesorios de plomería por

separado. Consulte el código con los requerimientos

para la válvula de desahogo y el regulador de presión.

Figura 1 – No deje marchar la bomba con la admisión

cerrada

Tomacorriente de 115V, conectado

a tierra y protegido por un GFCI.

Ala casa (descarga

de la bomba)

Válvula de

desahogo

Uniones

Válvula checadora

Admisión del suministro de

agua (aspiración de la bomba)

Instalación 19

Para refacciones o asistencia, llame a Flotec Servicios al Cliente al: 1 800 365-6832

NOTA: Se recomienda (y es posible que su código local así

lo requiera) instalar un interruptor de cierre de seguridad

por baja presión en la descarga de la bomba para apagar la

corriente en caso de una baja presión de descarga (provo-

cada por una tubería rota, etc.).

2. Instale la bomba sobre una base firme en el lugar que haya

decidido.

3. Escoja un momento en que pueda cerrar el suministro de

agua a la casa mientras instala la PressureMate.

4. Cierre la válvula principal de suministro de agua a la casa.

5. Abra cualquier grifo para descargar la presión del agua en

la plomería. Una vez que haya descargado la presión del

agua, cierre el grifo.

6. LEA COMPLETAMENTE EL PASO 6 ANTES DE COMENZAR

ATRABAJAR EN LA BOMBA. Usted debe sacar un largo de

la tubería de la línea de suministro principal de agua para

permitir la instalación de los codos para la PressureMate.

Los lugares de los cortes deben tener en cuenta el tamaño

de los codos que se estén usando, el largo de las roscas en

las juntas fileteadas o la superposición en las juntas adheri-

das o soldadas, etc. Coloque los codos en línea con las

roscas de aspiración y descarga de la bomba. Puede haber

una pequeña fuga de agua mientras esté cortando la

tubería. Saque las rebabas o virutas creadas por la her-

ramienta de corte.

NOTA: Es posible que no se necesite cortar las tuberías gal-

vanizadas. si hay una unión cerca del lugar de la bomba,

desarme la unión y saque (destornille) la tubería hasta pasar

el lugar de ubicación de la bomba. Corte y enrosque

nuevos largos de tubería para permitir la instalación de la

bomba.

NOTA: Tanto los orificios hembra de aspiración como los

orificios macho de descarga tienen roscas NPT de 1 pulga-

da. Según el tipo de conexión que usted tenga y el tamaño

de la tubería de su casa, es posible que deba instalar adap-

tadores en los orificios.

7. Una vez que haya sacado un trozo pequeño de tubería,

podrá drenar la tubería que se encuentre por encima del

corte para evitar que el agua ensucie el área. Coloque un

balde debajo de la abertura que conduce hacia la casa.

Abre el grifo más alto en el sistema para dejar entrar el aire,

de manera que el agua pueda caer y salir de las tuberías

hacia el balde. Una vez que haya drenado, cierre el grifo.

8. Instale los codos en la línea de suministro principal de

agua. Apúntelos hacia la bomba.

Riesgo de explosión de la manguera y de

inundación. No haga la instalación con mangueras flexibles.

Use solamente tubos rígidos que cumplan con las disposi-

ciones del código.

9. Instale la tubería desde los codos a la bomba incluyendo

una unión en cada línea y una válvula checadora en la

línea de aspiración de la bomba. La flecha en la válvula

checadora debe apuntar hacia la aspiración de la bomba

(consulte la Figura 2). Instale una válvula de desahogo de

presión en la línea de descarga, capaz de pasar el caudal

total de la bomba a 100 psi (689 kPa). Si esta disposición

está en conflicto con el código, siga las instrucciones del

código. También se debería instalar un interruptor de cierre

de seguridad por baja presión en la línea de descarga, que

puede ser exigido por sus códigos locales.

10. Con todas las tuberías y los accesorios instalados y sellados

herméticamente, abra lentamente el suministro principal de

agua para presurizar el sistema y verificar que no haya

fugas. Si aparecen fugas, cierre la válvula principal, abra un

grifo para descargar la presión y reparar la fuga. Repita este

paso hasta que ya no haya fugas en el sistema.

11. Abra un grifo para descargar el aire de las tuberías y dejar

que corra el agua. Cuando observe que sale un chorro

firme de agua del grifo, la bomba estará llena de agua y

completamente cebada. Cierre el grifo.

12. Haga girar la perilla del controlador a la presión en que

desea que la bomba se encienda. La PressureMate viene

graduada de fábrica a 30 psi (207 kPa) y le recomendamos

que comience a esa presión y luego la ajuste según su

experiencia con el sistema.

13. Antes de continuar con la instalación consulte las sec-

ciones de este manual tituladas “Conexiones Eléctricas”,

“Controlador Automático de Presión”, “Funcionamiento

normal” y “Cuándo deja de funcionar la bomba”, para

obtener información detallada sobre cómo funciona el sis-

tema.

14. Ahora usted puede enchufar la bomba por primera vez.

Cuando enchufe el cordón eléctrico, la bomba se encen-

derá y marchará por unos 15 segundos independiente-

mente de la graduación del controlador. Si la presión de

admisión es superior al punto de referencia, la bomba se

detendrá después de 15 segundos.

15. Cuando la bomba marche y después se apague automática-

mente, el sistema estará a las presiones reforzadas.

Inspeccione la tubería y los accesorios nuevamente para

verificar que no haya fugas. Si aparecen fugas, desenchufe

la bomba, cierre la válvula principal de suministro de agua,

abra un grifo para descargar la presión y repare la fuga.

Repita este paso hasta que no haya más fugas en el sistema.

Figura 3:Tubería típica de desviación que se necesita

para permitir la remoción de la bomba para repara-

ciones sin cerrar el sistema de agua doméstico.

Ala casa

Admisión del

suministro de agua

Instalación / Operación 20

Para refacciones o asistencia, llame a Flotec Servicios al Cliente al: 1 800 365-6832

CONEXIONES ELÉCTRICAS

Riesgo de choque eléctrico peligroso o

fatal. Enchufe la bomba solamente en un tomacorriente

de 115 voltios, 60 ciclos, conectado a tierra y protegido

por un Disyuntor Diferencial (“GFCI” según sus siglas

en inglés). La bomba viene equipada con un cordón

eléctrico trifilar y un enchufe conectados a tierra. No

modifique ni saque el enchufe. Asegúrese de que el

tomacorriente cumpla con las normas del National

Electric Code o del Canadian Electrical Code, según cor-

responda. Para evitar el peligro de choque eléctrico,

mantenga el cordón seco en todo momento. Consulte la

Figura 2.

CONTROLADOR AUTOMÁTICO

DE PRESIÓN

El Controlador Automático de Presión se monta sobre la bomba

y la protege contra:

•funcionamiento en seco;

•recalentamiento;

•arranques frecuentes provocados por pérdidas pequeñas de

agua en el sistema;

•caída de presión.

El Controlador Automático de Presión tiene las luces DEL

(diodo emisor de luz) y los controles siguientes:

Luz de “Corriente activada”: indica que la unidad está conecta-

da eléctricamente y que hay tensión eléctrica. La bomba está

lista para funcionar.

Luz de “Bomba encendida”: indica que la bomba está

marchando y bombeando agua.

Luz de “Falla de agua”: indica que no se detecta agua desde la

bomba.

Luz de “Falla de temperatura”: indica que la temperatura den-

tro de la bomba ha alcanzado los 158˚ F (70˚ C).

El cuadrante de “Presión inicial” le permite graduar la presión

del sistema entre 15 y 45 psi (103 y 310 kPa). La bomba se

encenderá automáticamente cuando la presión del sistema

caiga por debajo del punto de presión configurado en el cuad-

rante de “Presión inicial”.

El botón de “Reposición”, reposiciona todos los medios de

seguridad que se hayan disparado y permite que la bomba se

vuelva a encender.

NOTA: La unidad no responderá si se mantiene oprimido el

botón de “REPOSICIÓN”. Se debe oprimir y soltar para activar

la función de reposición.

FUNCIONAMIENTO NORMAL

DE LA PRESSUREMATE

Peligro de quemaduras. NUNCA deje mar-

char la bomba en seco. Si se deja que la bomba marche sin

agua, ésta se podrá recalentar y podrá quemar a las personas

que estén manipulando la bomba. También podrá dañar el

impulsor y el sello, provocando fugas o inundación, y anulará

la garantía. Llene la bomba con agua antes de encenderla.

Verifique que la PressureMate se haya instalado y cebado

debidamente (Consulte la Página 4), y que la tubería de

aspiración no esté obstruida y esté abierta.

Haga girar el cuadrante de “PRESIÓN INICIAL” a la presión

mínima del sistema que se desee.

Enchufe la bomba. Se encenderán las luces de “CORRIENTE

ACTIVADA” y “BOMBA ENCENDIDA”, indicando respectiva-

mente, que hay tensión eléctrica y que la bomba está lista para

funcionar.

La bomba comenzará a funcionar y continuará funcionando

hasta 15 segundos después de que la presión del sistema se

haya elevado más allá del punto de referencia en el cuadrante

de “PRESIÓN INICIAL” y el flujo se haya detenido.

¿CUÁNDO DEJA DE

FUNCIONAR LA BOMBA?

Punto de referencia de presión/ sin flujo: La bomba dejará de

funcionar y la luz de “BOMBA ENCENDIDA” se apagará 15

segundos después de que:

•La presión del sistema es superior al punto configurado en el

cuadrante de PRESIÓN INICIAL, y

•El flujo se haya detenido.

Este es el funcionamiento normal.

Reinicio: Un flujo de agua en el sistema mayor de 1 gpm o

una caída en la presión por debajo del punto de referencia

de la PRESIÓN INICIAL, hará que la bomba reinicie su ciclo

y se encienda la luz de “BOMBA ENCENDIDA”. La bomba

continuará funcionando hasta 15 segundos después de que:

•haya alcanzado la presión configurada, y

•el flujo se haya detenido.

NOTA: La demora de 15 segundos de la bomba en apagarse

evita la creación de un ciclo rápido cuando los grifos de

agua se abren y cierran rápidamente (por ejemplo, cuando

uno se lava los dientes, etc.).

PRECAUCIÓN

RESET

WATER FAILURE

TEMP. FAILURE

PUMP ON

POWER ON

STARTING

PRESSURE

1-800-365-6832

www.flotecwater.com

PSI

RESSURE

ATE

RESSURE

ATE

Figura 4 – Tablero de control de PressureMate

Reposición

Luz de falla de agua

Luz de falla de temperatura

Luz de bomba encendida

Luz de corriente

activada

Cuadrante de

presión inicial

Table of contents

Languages:

Other Flotec Power Pump manuals

Flotec

Flotec FP4105 User manual

Flotec

Flotec FPPM3600D User manual

Flotec

Flotec FP5500 Series User manual

Flotec

Flotec FP415515H User manual

Popular Power Pump manuals by other brands

Waterra

Waterra POWERPUMP 2 owner's manual

CountyLine

CountyLine CLBU10C owner's manual

HALE

HALE HP 400 Operation and maintenance manual

Yard Works

Yard Works YW65PHP instruction manual

Greenlee

Greenlee 990 instruction manual

Flotec PressureMate FP4815 Series User manual

Popular Power Pump manuals by other brands
