Fluidmaster PerforMAX K-400H-001 User manual

*See back page for important legal information.
SPANISH - Page 17
INSTALL WITH CONFIDENCE
QUICK Install Guide
K-400H-001
PerforMAX®
FILL VALVE & SEAL KIT
HOW-TO VIDEO
VIDEO
VISIT: FLUIDMASTER.COM
K-400H-001 PRODUCT PAGE

2
GETTING STARTED

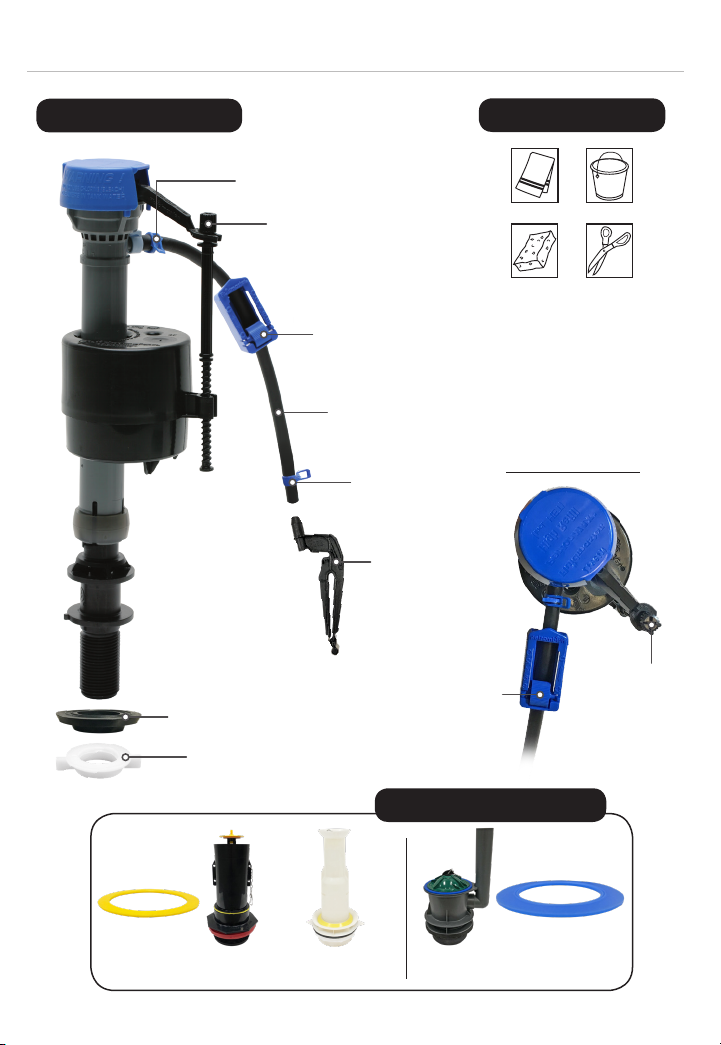

PARTS OVERVIEW TOOLS NEEDED
TOP DOWN VIEW
Locknut
Refill Clip
Refill Tube
Refill Tube Clamp
Refill Tube Clamp
Shank Washer
Tank Water Level
Adjustment Screw
Bowl Water Level
Adjustment Roller Clamp
Tank Water Level
Adjustment Screw
Bowl Water Level
Adjustment
Roller Clamp
Kohler®
AquaPiston
American Standard®
Champion 3
American Standard®
Champion 4
FLUSH VALVE SEALS
Towel Bucket
Sponge Scissors

3
STEP 1: PREPARE TANK
A: TURN OFF WATER
B: DRAIN WATER
Flush toilet to drain most of the water from the tank.
C: USE SPONGE OR TOWEL TO SOAK UP
EXCESS WATER IN TANK
FLUSH
Towel
Sponge
TURN
CLOCKWISE
Tank Water Level
Adjustment Screw

4
STEP 2: REMOVE & REPLACE FLUSH VALVE SEAL
See below for your specific flush valve seal replacement instruction.
For more detailed instructions and installation
videos, please visit our website at
Fluidmaster.com & enter K-400H-001 in the
search field.
Kohler®AquaPiston
(use YELLOW seal):
Remove and replace old
seal, placing new seal in
groove at bottom of
canister.
Remove and replace old
seal by sliding the seal up
and over the valve.
Replace with new seal in
groove at bottom of
canister.
American Standard®
Champion 3
(use YELLOW seal):
American Standard®
Champion 4 / Eljer®
Titan 4
(use BLUE seal):
Unthread black nut on
top of green cover.
Remove cover and
replace seal.

5
STEP 3: REMOVE OLD FILL VALVE
LEFT
LEFT

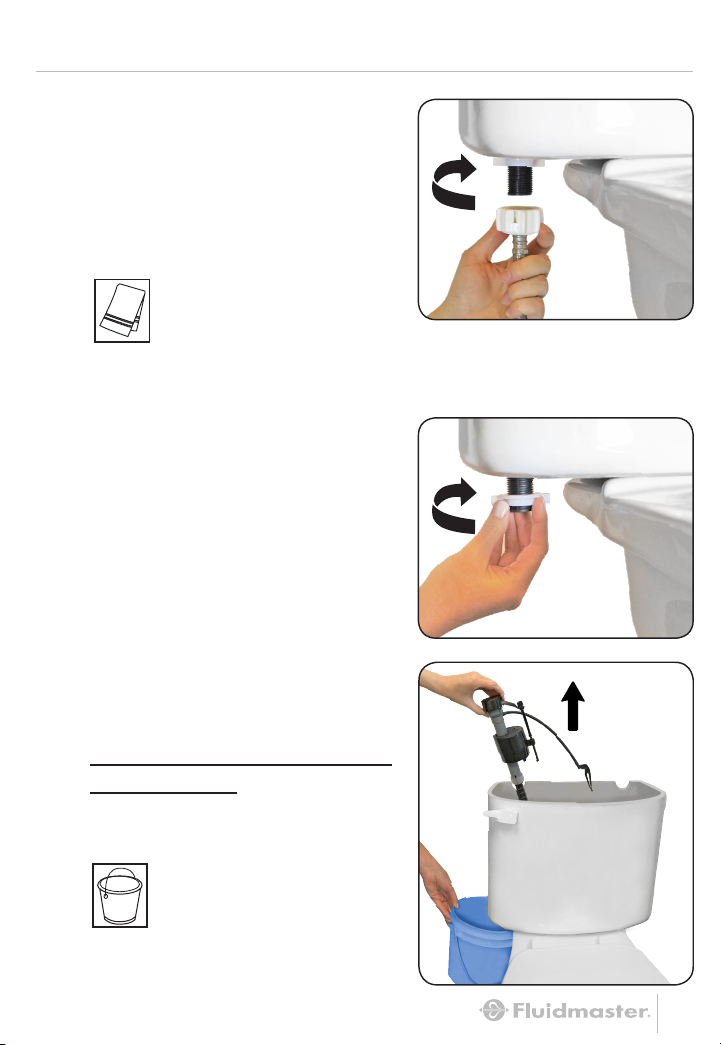

A: REMOVE CONNECTOR
Remove water supply
connector from bottom
of fill valve by twisting
connector nut to the left
(clockwise).
NOTE: Inspect water
supply connector.
Replace it if it is worn, or
you don’t know how old it is, to
prevent flooding and property damage.
B: REMOVE OLD LOCKNUT
Below tank, twist locknut
to the left (clockwise) to
remove from fill valve.
C: REMOVE OLD FILL VALVE
Including refill tube, refill
clip and shank washer.
Drain any excess water
into bucket by removing
fill valve from tank.
(Pull fill valve up)
Bucket
(Optional)
Towel
(Optional)

6 6
STEP 4: ADJUST HEIGHT OF NEW FILL VALVE
HOLD
TWIST
LEFT
TOP OF FILL VALVE CAP
TOP OF OVERFLOW PIPE
Fill Valve Cap
3"
Do Not Move Lock Ring

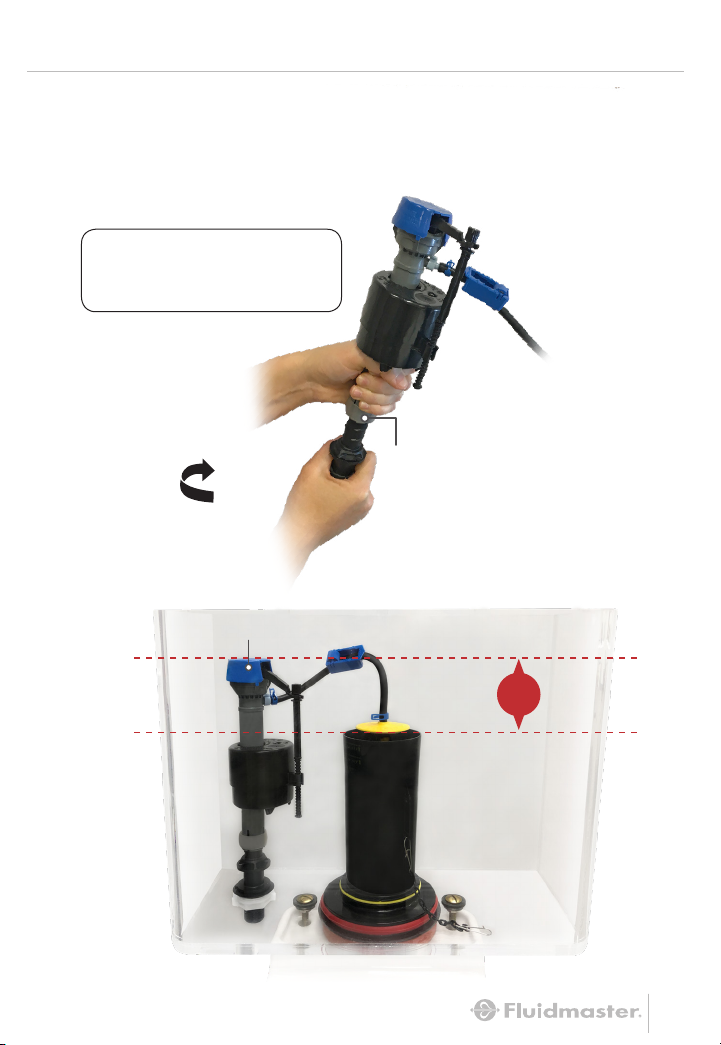

A: TWIST FILL VALVE TO ADJUST HEIGHT
Top of fill valve cap should measure roughly 3"
above top of overflow pipe when installed.
NOTE:
Increasing height allows
more water to fill in the tank.

7

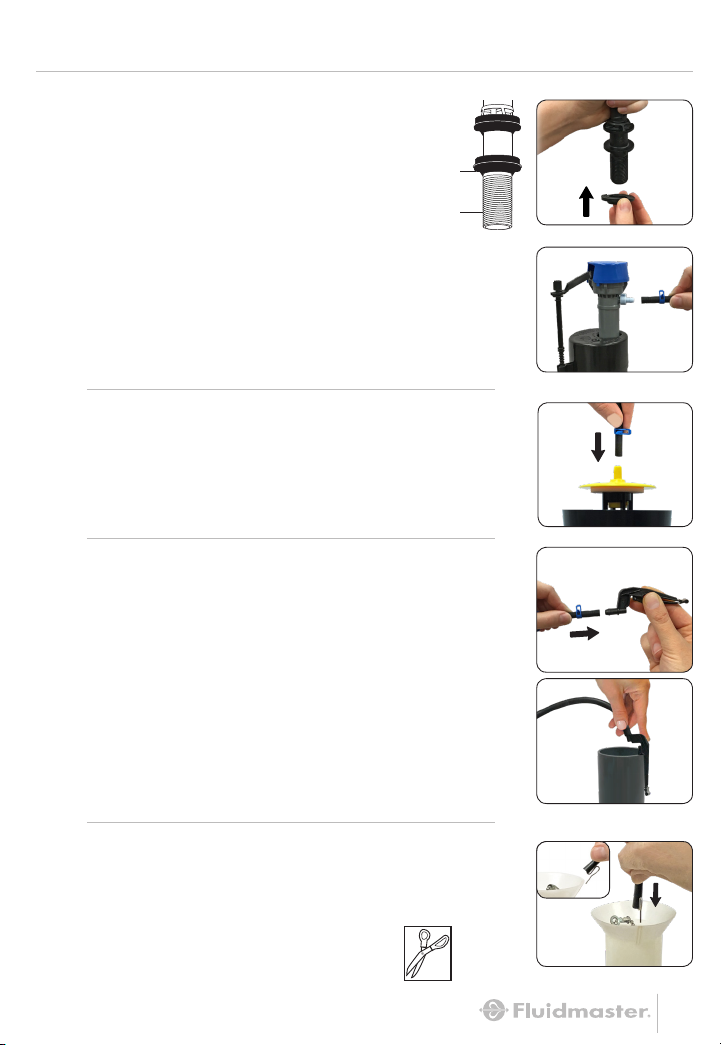

STEP 5: INSTALL NEW FILL VALVE
A: INSTALL SHANK WASHER
Pull up to top of shank.
B: PUSH REFILL TUBE ONTO REFILL PORT
Squeeze tube clamp arms and
move it towards refill port.
C: CONNECTING REFILL TUBE TO FLUSH VALVE
FOR KOHLER®AQUAPISTON:
Push refill tube onto yellow nipple on flush valve.
Squeeze tube clamp arms and move it towards
nipple.
Push refill tube onto refill clip. Squeeze tube
clamp arms and move it towards refill clip.
Attach refill clip to right side of overflow pipe so
the refill tube points into the pipe, not the tank.
NOTE:
If refill tube is too long to fit inside tank
with lid closed, cut tube.
FOR AMERICAN STANDARD®CHAMPION 4:
Push refill tube onto refill clip, then attach refill clip
to flush valve overflow pipe.
Reuse original refill clip. Do not use Fluidmaster®
refill clip.
FOR AMERICAN STANDARD®CHAMPION 3:
Scissors
(Optional)
* Place shank washer onto threaded
shank of fill valve. WIDE SIDE UP. Shank
Washer
Threaded
Shank

8
STEP 5: INSTALL NEW FILL VALVE
D: INSERT FILL VALVE
Position refill tube to face flush valve
making sure fill valve parts do not
interfere with lever arm.
E: INSTALL LOCKNUT
Screw locknut to the right
(counterclockwise) onto fill valve
shank (below tank).
*Hand-tighten only.
DO NOT OVER TIGHTEN.
*Over tightening may crack the fill valve or tank causing flooding. Make sure the float
cup does not touch the tank walls or tank lever and flush valve.
RIGHT
Refill TubeFill Valve
Flush Valve
Lever Arm
Refill TubeFill Valve
Flush Valve
Lever Arm

9
STEP 6: FINISHING STEPS

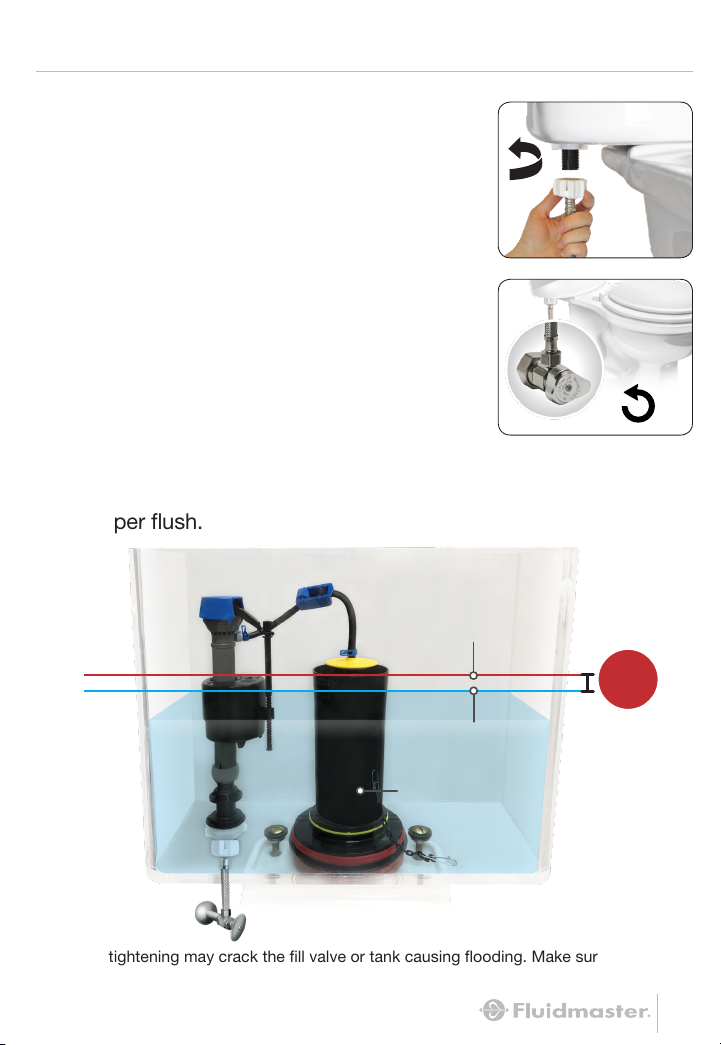

A: ATTACH WATER SUPPLY
CONNECTOR TO FILL VALVE
Twist to the right (counterclockwise)
*Hand-tighten only. DO NOT OVER
TIGHTEN.
RIGHT
TURN
COUNTER-
CLOCKWISE
B: TURN ON WATER
Check for leaks.
(See Troubleshooting for leak solutions)
C: WATER LEVEL
After the tank stops filling, water level should fill the tank to
roughly ½ inch below top of overflow pipe to ensure a
proper flush.
*Over tightening may crack the fill valve or tank causing flooding. Make sure the float
cup does not touch the tank walls or tank lever and flush valve.
Water Level
Top of
Overflow Pipe
Overflow Pipe
1/2"

10
STEP 7: FINE-TUNE TANK WATER LEVEL
A: FLUSH THE TOILET
TO CHECK THE TANK
WATER LEVEL
After the water stops filling the
tank, the water level should be
roughly ½ inch below the top
of overflow pipe to ensure a
proper flush.
B: WATER LEVEL IS TOO LOW
Turn the tank water level adjustment screw
clockwise to raise the float. Flush to reset
water level.
WATER LEVEL IS TOO HIGH
Turn the water level adjustment screw
counterclockwise to lower the float. Flush
to reset water level.
Tank Water Level
Adjustment Screw
+
–
Overflow
Pipe
See Step 5C for Full Tank view
1/2"

11

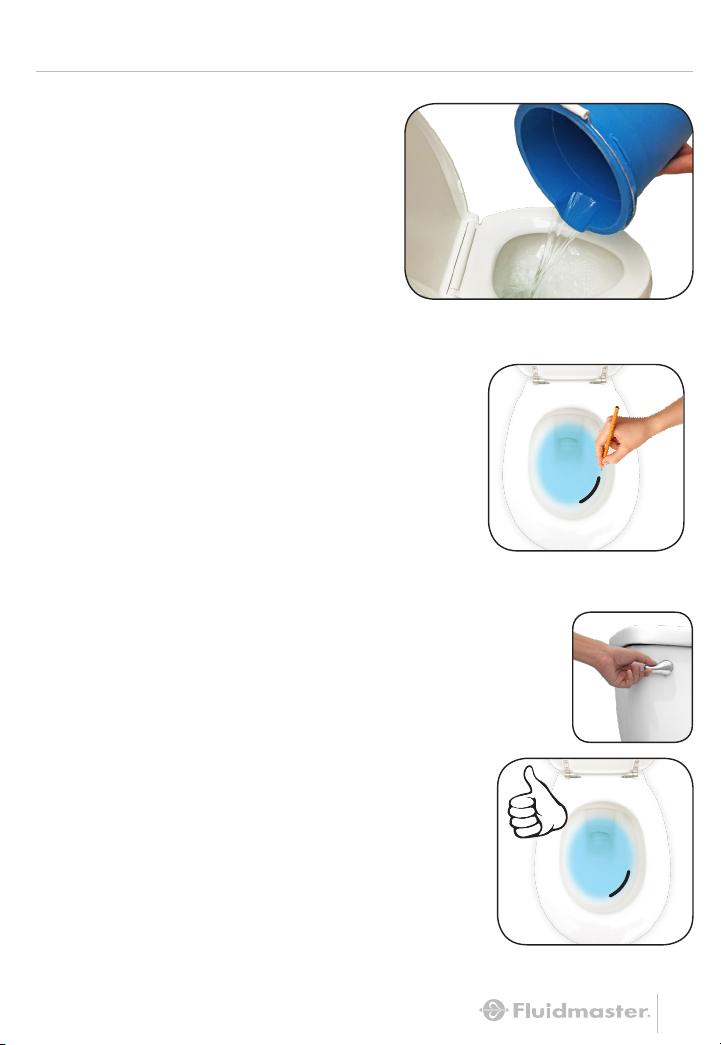

A: FILL BOWL WITH A
GALLON OF WATER
Wait 1 minute until the bowl
water level recedes down
and stops.
B: MARK THE WATER LEVEL
IN THE BOWL
With a pencil, draw a line at the
top of the water level in bowl.
(Pencil mark will easily wash off).
C: FLUSH TOILET TO CHECK
BOWL WATER LEVEL
If the water level matches the line
you’ve made in the bowl when the
fill valve stops filling the tank, the
water level is correct, proceed to
Step 9.
STEP 8: FINE-TUNE BOWL WATER LEVEL

12
STEP 8: FINE-TUNE BOWL WATER LEVEL
E: FLUSH TOILET, CHECK
BOWL WATER LEVEL
Repeat Steps 8D and 8E
until water level in bowl
matches the line when the
fill valve shuts off.
NOTE: “0” on roller clamp equals no refill to bowl.
TOO HIGH
TOO LOW
If the water level matches the line in
the bowl and the fill valve is STILL
FILLING, then the bowl water level is
TOO HIGH, proceed to Step 8D.
If the valve shuts off and the water
level does NOT match the line in the
bowl, the water level is TOO LOW,
proceed to Step 8D.
TOO HIGH =
TOO LOW =
Push roller clamp down with
thumb and roll to the next
LOWER number.
Push roller clamp down with
thumb and roll to the next
HIGHER number.
D: ADJUST THE BOWL WATER LEVEL
#FixedMyToilet
#Fluidmaster
0
8
–
+

13
STEP 9: FLUSH THE TOILET
A: FLUSH THE TOILET
If you’re satisfied with the flush, YOU’RE DONE!
Still not working exactly right?
See the next page for Troubleshooting.
YOU DID IT!
We knew you could!
Share your success story
with friends and family!
#FixedMyToilet
#Fluidmaster

14
TROUBLESHOOTING
See Our Troubleshooting
HOW-TO VIDEO
http://bit.ly/2yAdZn7
VIDEO
IF THE FILL VALVE:
• DOES NOT TURN ON
• WON’T TURN OFF
• WON’T REFILL TANK

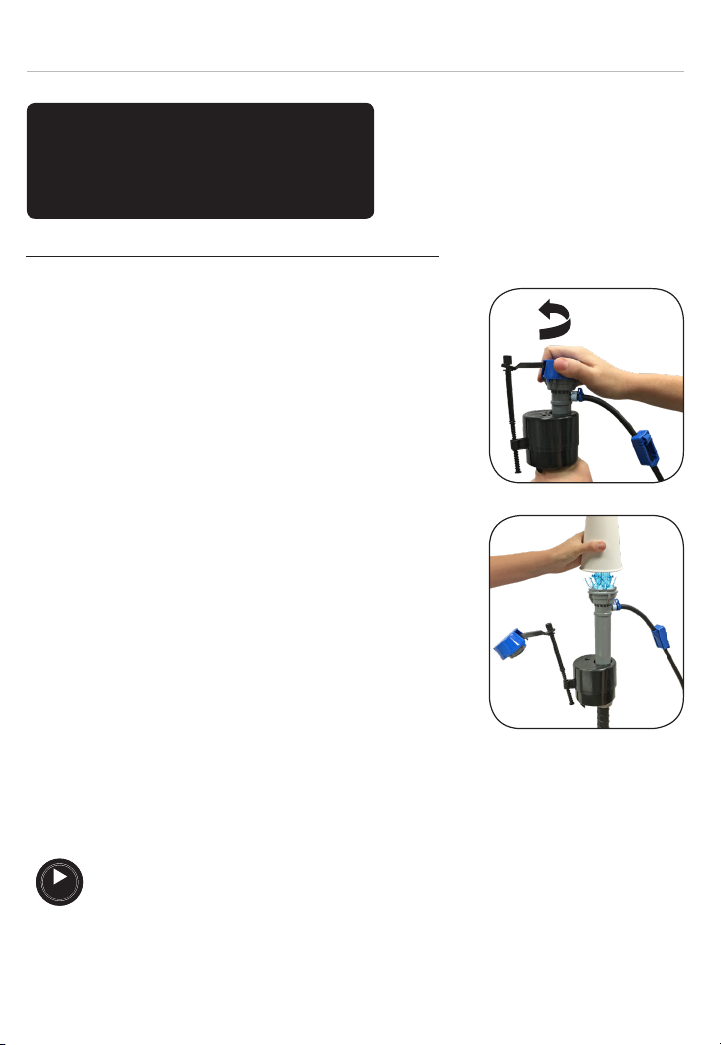

REMOVE CAP AND CHECK FOR DEBRIS
A: Turn off water supply.
B: Flush toilet.
C: With right hand push float up, grip and
hold shaft under float.
D: With left hand twist cap and lever arm
counterclockwise to unlock cap. Let
cap hang on float cup.
E: Hold empty cup upside down over
uncapped valve to prevent splashing.
F: Turn water supply on and off a few
times.
G: Turn water supply off.
H: Replace valve cap.
• Place cap assembly on top of
gray valve body by aligning cap
arm and adjustment rod next to
refill tube.
• Press down on top cap while
rotating top & arm clockwise
to locked position.
TURN
COUNTER-
CLOCKWISE

15

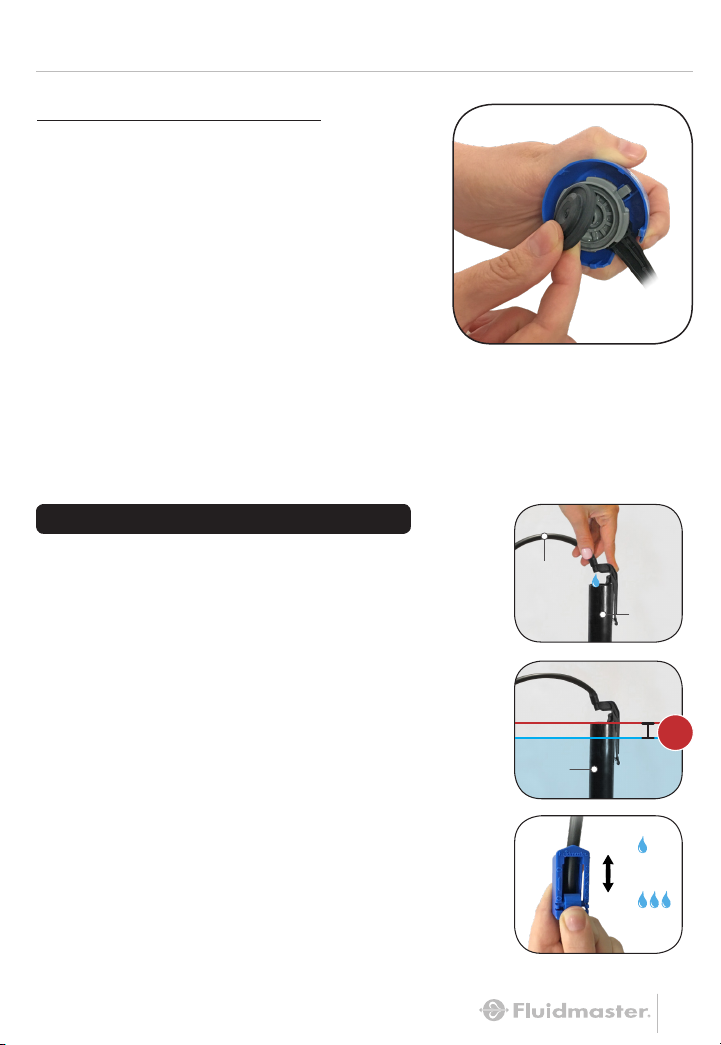

A: WATER FROM REFILL TUBE MUST
FLOW THROUGH OVERFLOW PIPE
Make sure the refill tube is supplying
water down overflow pipe. (Metal side
out for refill clip)
B: WATER LEVEL IN TANK MAY BE
TOO LOW
1/2” below top of overflow pipe is
recommended (see page 10).
C: Roller clamp may need to be adjusted
(see page 11).
WATER LEVEL IN BOWL IS TOO LOW
Overflow
Pipe
Refill Tube
0
8
–
+
1/2"
Overflow
Pipe
REPLACE FILL VALVE SEAL
• Place cap assembly on top of gray
valve body by aligning cap arm and
adjustment rod next to refill tube.
• Press down on top cap while
rotating top & arm clockwise to
locked position.
A: Remove cap (see page 14).
B: Replace seal with a genuine
Fluidmaster 242 Seal.
C: Replace valve cap.

16
TROUBLESHOOTING
1. Turn off water supply. Flush toilet.
2. Remove refill tube from top of yellow / black cap.
3. Lift up on Canister (A) until it stops.
4. Reach into tank and grab the Center Guide (B).
Turn counterclockwise and remove from tank.
5. Remove old seal, placing new Seal (C) in groove at bottom of
canister (A).
6. Align Center Guide (B) with hole in center of base.
Insert into hole. Turn 1/4 clockwise to lock.
7. Replace refill tube back into cap.
B
C
A
B
IF YOU CAN’T REMOVE THE AQUA PISTON YELLOW / BLACK CAP
For installation assistance, contact our
technical services department. Email,
chat or call our toll-free number.
www.fluidmaster.com/support
1-800-631-2011
Hours Available:
Monday – Friday
5:30 AM - 5:00 PM PST
ADDITIONAL
QUESTIONS?
GUÍA DE INSTALACIÓN RÁPIDA

17
GUÍA DE INSTALACIÓN RÁPIDA
INSTALE CON CONFIANZA
*Consulte la última página para obtener información legal importante.
HERRAMIENTA NECESARIA
Toalla, Balde, Esponja, Tijeras
EMPEZANDO: RESUMEN DE PIEZAS
Contratuerca
Gancho de Relleno
Manguera de Relleno
Abrazadera para Manguera de Relleno
Abrazadera para
Manguera de Relleno
Junta del Vástago
Abrazadera de Rodillo del Nivel
del Agua de la Taza del Sanitario
Tornillo de Ajuste del Nivel
del Agua del Tanque
VISTA DESDE ARRIBA
Tornillo de Ajuste del
Nivel del Agua del
Tanque
Abrazadera de Rodillo
del Nivel del Agua de
la Taza del Sanitario
VIDEO DE
CÓMO HACERLO
VISITE: FLUIDMASTER.COM
PAGINA DE ESPECIFICACIONES
DEL PRODUCTO K-400H-001
VIDEO
K-400H-001 VÁLVULA DE
LLENADO Y KIT DE SELLOS
PerforMAX®
SELLOS DE VÁLVULAS DE DESCARGA
Kohler®
AquaPiston
American Standard®
Champion 3
American Standard®
Champion 4
Nivel del Agua
Tubo de Desagüe
La Parte Superior Del
Tubo De Desagüe
1,27
CM

18
GUÍA DE INSTALACIÓN RÁPIDA
PASO 1: PREPARE EL TANQUE (PÁGINA 3)
A: CIERRE EL AGUA.
B: DRENE EL AGUA. Descargue el sanitario para drenar la mayoría del
agua del tanque.
C: USE LA ESPONJA O LA TOALLA PARA REMOVER EL EXCESO DE
AGUA EN EL TANQUE.
Consulte a continuación para su instrucción específica para el
reemplazo del sello de la válvula de descarga. Para instrucciones
más detalladas y videos de instalación, por favor visite nuestro sitio
web en Fluidmaster.com & ingrese K-400H-001-P5 en la barra
de búsqueda.
AquaPiston Kohler®(use el sello AMARILLO):
Retire y cambie el sello anterior y coloque el sello nuevo en la
ranura en la parte inferior del contenedor.
American Standard®Champion 3 (use el sello AMARILLO):
Remueva y reemplaza el sello viejo deslizando el sello hacia
arriba y sobre la válvula. Instale el sello nuevo en la ranura en la
parte inferior del cilindro.
American Standard®Champion 4 / Eljer® Titan 4
(use el sello AZUL):
Desenrosque la tuerca negra de la parte superior de la
cubierta verde. Retire la cubierta y reemplace el sello.
PASO 2: RETIRE Y CAMBIE EL SELLO DE LA VÁLVULA
PARA DESCARGA DE INODOROS (PÁGINA 4)

19
A: REMUEVA EL CONECTOR. Remueva el conector del suministro de
agua de la parte inferior de la válvula de llenado girando la tuerca del
conector hacia la izquierda.
NOTA: Revise el conector del suministro del agua. Cámbielo si esta
gastado, o usted no sabe qué tan viejo es, para prevenir inundación y
daño a la propiedad.
B: REMUEVA LA CONTRATUERCA ANTIGUA. Debajo del tanque, gire la
contratuerca hacia la izquierda para removerla de la válvula de llenado.
C: REMUEVA LA VÁLVULA DE LLENADO ANTIGUA. Incluye la manguera
de relleno, el clip de relleno y la junta del vástago. Drene el exceso de
agua adentro del balde removiendo la válvula de llenado del tanque.
(Hale la válvula de llenado hacia arriba)
A: GIRE LA VÁLVULA DE LLENADO PARA AJUSTAR LA ALTURA.
La parte superior de la tapa de la válvula de llenado debe medir
aproximadamente 7,62CM mas arriba de la parte superior del tubo de
desagüe cuando esta instalada. No Mueva El Anillo De Seguridad.
NOTA: Aumentar la altura permite que más agua llene el tanque.
A: INSTALE LA JUNTA DEL VÁSTAGO.
Jale hacia arriba hasta la parte. superior del vástago.
* Coloque la junta del vástago en el vástago roscado de la válvula de
llenado. LADO ANCHO HACIA ARRIBA.
B: COLOQUE LA MANGUERA DE RELLENO EN EL PUERTO
DE RELLENO. Apriete los brazos de la abrazadera de la manguera y
deslícela hacia el puerto de relleno.
C: CONECTANDO LA MANGUERA DE RELLENO A LA VÁLVULA DE
DESCARGA PARA EL AQUAPISTON DE KOHLER®
Coloque la manguera de relleno en el niple amarillo de la válvula de
descarga. Apriete los brazos de la abrazadera de la manguera y
deslícela hacia el niple.
PASO 4: AJUSTE LA ALTURA DE LA
VÁLVULA DE LLENADO NUEVA (PÁGINA 6)
PASO 5: INSTALE LA VÁLVULA DE LLENADO NUEVA
(PÁGINA 7-8)
PASO 3: REMUEVA LA VÁLVULA DE LLENADO ANTIGUA
(PÁGINA 5)

20
GUÍA DE INSTALACIÓN RÁPIDA
PASO 5: INSTALE LA VÁLVULA DE LLENADO NUEVA
(CONTINUADO) (PÁGINA 7-8)
PARA EL CHAMPION 4 DE AMERICAN STANDARD®
Coloque la manguera de relleno en el clip de relleno. Apriete los
brazos de la abrazadera de la manguera y deslícela hacia el clip de
relleno. Coloque el clip de relleno en el lado derecho del tubo de
desagüe así que la manguera de relleno apunte hacia dentro del tubo,
no el tanque.
PARA EL CHAMPION 3DE AMERICAN STANDARD®
Coloque la manguera de relleno en el clip de relleno, después coloque
el clip de relleno en el tubo de desagüe de la válvula de descarga.
Reutilice el clip de relleno original.
No use el clip de relleno de Fluidmaster®.
NOTA: Si la manguera de relleno es muy larga para caber dentro del
tanque con la tapa cerrada, corte la manguera.
D: INSERTE LA VÁLVULA DE LLENADO. Posicione la manguera de
relleno hacia la válvula de descarga asegurándo que las partes de la
válvula de llenado no interfieran con el brazo de palanca.
E: INSTALE LA CONTRATUERCA. Atornille la contratuerca hacia la
derecha en el vástago de la válvula de llenado (debajo del tanque).
*Apriete solo con las manos. NO APRIETE DEMASIADO.
A: SUJETE EL CONECTOR DEL SUMINISTRO DE AGUA A LA VÁLVULA
DE LLENADO. Gire a la derecha. *Apriete solo con las manos.
NO APRIETE DEMASIADO.
B: ABRA EL AGUA. Revise por fugas. (Consulte Solución de Problemas
para soluciones de fugas).
C: NIVEL DEL AGUA. Después que el tanque termine de llenar, el nivel del
agua debe llenar el tanque aproximadamente 1,27CM más abajo de la
parte superior del tubo de desagüe para asegurar una descarga
apropiada.
*De lo contrario, podría agrietar la válvula de llenado o el tanque o producir una inundación.
Asegúrese de que la taza flotante no toque las paredes del tanque, la palanca del tanque ni la
válvula de descarga.
PASO 6: PASOS PARA TERMINAR (PÁGINA 9)
