Focon Showtechnic Expolite Tour-Stick Neo 4 XAL User manual

Tour-Stick Neo 4 XAL
Art.Nr.: led25250
Bedienungsanleitung
Bedienungsanleitung bitte aufbewahren
Keep this Manual for later queries
Änderungen sind ohne Ankündigung möglich.
Changes are possible without prior notice.
Rev. 2018-31-55
User Manual
Eigenschaften
Bedienelemente
Steuerung
Specifications
Menu
Control

FOCON SHOWTECHNIC
Vertriebsgesellschaft mbH
Teichweg 4+6
D-49504 Lotte/Wersen
Telefon: ++49 (0) 541-77095-0
Fax: ++49 (0) 541-77095-27
[email protected]
www.focon-showtechnic.com
by
Die beiliegenden Bedienhinweise für Expolite
Geräte sind Bestandteil dieser Bedienungs-
anleitung. Lesen Sie diese sorgfältig, bevor
Sie das Gerät in Betrieb nehmen.
The enclosed General Information for Expolite
Units are part of these user manual. Read them
carefully before operating the device.

Inhalt - Content
Inhalt - Content
Seite / Page
Lieferumfang
Technische Daten
Abmessungen
Installation
Bedienung
Steuerung mit DMX512
Delivery
Product Information
Dimensions
Installation
Operation
Using DMX512 Controller
DE D-04
ENG
D-05
D-06
D-07
D-09
D-16
E-24
E-25
E-26
E-27
E-29
E-36

Lieferumfang
- Expolite Tour-Stick Neo 4 XAL
Expolite Geräte werden vor dem Versand sorgfältig geprüft. Sollte der
Lieferumfang dennoch nicht vollständig sein, wenden Sie sich bitte umgehend
an Ihren Vertriebspartner.
- Anschlusskabel für Spannungsversorgung
- Bedienhinweise für Expolite Geräte
- Bedienungsanleitung
D-04

Technische Daten
Spannungsversorgung
Maximale Leistungsaufnahme
Gewicht
Betriebstemperatur
Abmessungen
Luftfeuchtigkeit
Schutzklasse
Gehäuse
LEDs
LED Treiberstrom
Abstrahlwinkel
Steuerung
DMX-Kanäle
Anschlüsse
100V - 240V AC 50/60Hz
105W
326 x 230 x 234
5,5kg
Power In/Out | DMX In/Out | ArtNet In
0°C - 45°C
< 98%
IP 20
Aluminiumdruckguss Gehäuse
4x 30W RGBAL
600mA
25° (optional: 40° und 4x60°)
Stand-Alone / DMX512 / ArtNet / RDM
7 - 23 (7/8/12/15/18/23)
D-05
(M)
（M)
0
1
2
3
4
4
3
2
1
(M) 044. 133. 2.22 3.10 4.43

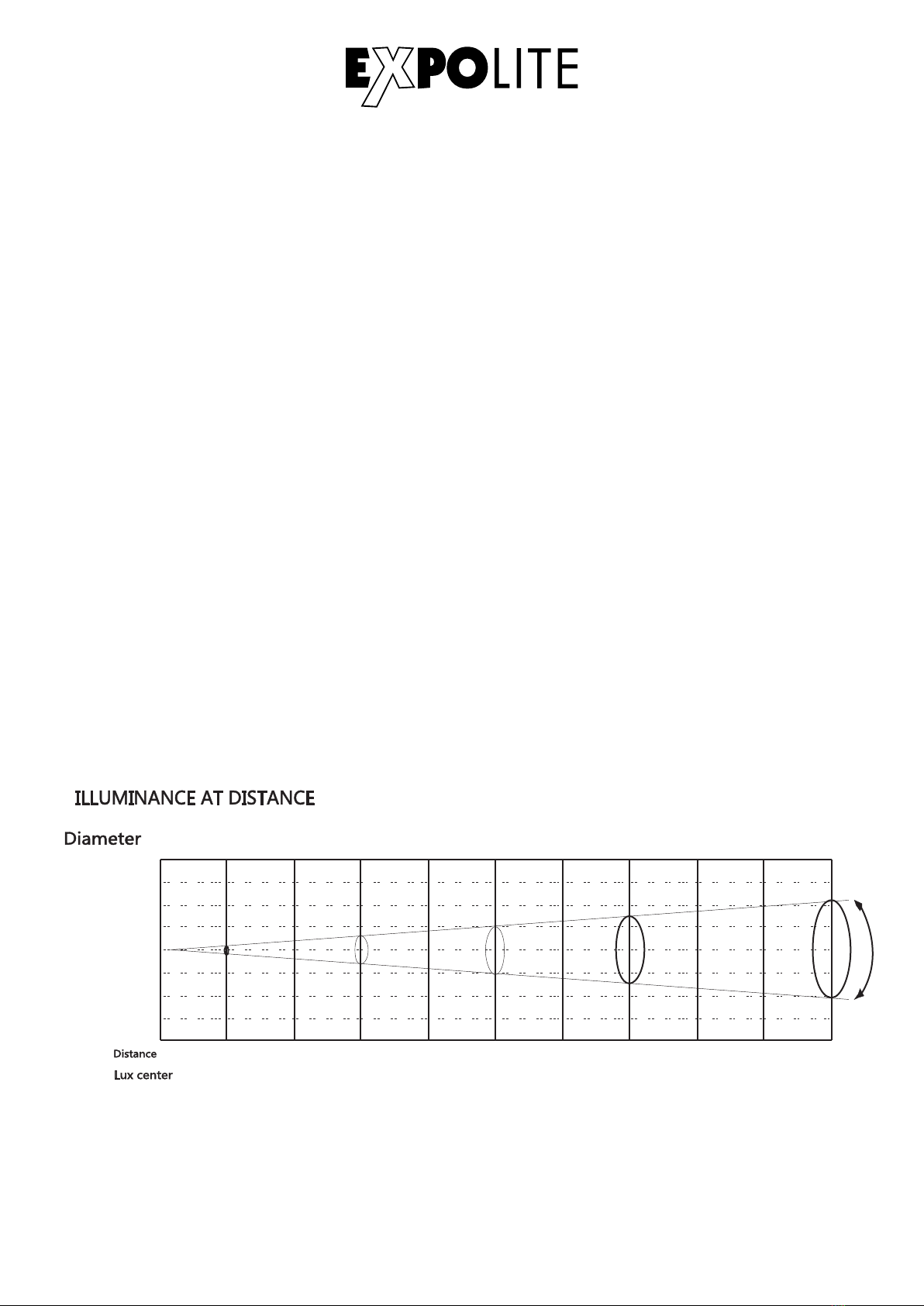

BeamOpening
（M) 1 3 5 710
15000 1666 600 306 150
25°

Abmessungen
D-06
326
234
141
230

Installation
Montage
Hängend
Das Gerät kann in jeder beliebigen Position verwendet werden. An dem
Montagebügel sind Bohrungen vorhanden, durch die gängige Halterungen
sicher montiert werden können. Geräte müssen entsprechend der jeweils
gültigen Vorschriften sicher montiert und mit einer zweiten Sicherung gegen
herabfallen versehen werden. Hierzu ist am Gerät eine Öse für Safeties
angebracht.
Stehend
Das Gerät kann direkt auf den montierten Bügel gestellt werden. Eine
sichere und ausreichend rutschhemmende Standfläche ist sicherzustellen!
HINWEIS
Das LED Modul kann in jeder beliebigen Lage betrieben werden.
Austauschen des Frostfilters
1. Seitenplatte entfernen.
2. Bewegliche Führungsplatte herausziehen.
3. Alten Frostfilter aus der Führungsplatte entfernen und neuen Frostfilter
einsetzen.
D-07
Qui ck lock
-90°-90°
Bewegliche Führungsplatte
Frostfilter
Seitenplatte

DMX512
CONTROLLER
............
DMX Addr.1 DMX Addr.(Nx1)+1 DMX Addr.(Nx2)+1
DMX-Verbindung
Die Geräte mit geeigneten DMX-Kabeln miteinander und mit dem Kontroller verbinden.
Die vorgesehenen DMX-Adressen und Personalities an den Geräten einstellen.
Verbindung der Spannungsversorgung
Bei 230V Netzspannung: maximal 6 Geräte in Reihe.
Bei 120V Netzspannung: maximal 3 Geräte in Reihe.
D-08

Bedienung
MENU
PERSON HSIC
STATIC RED
GREEN
HSIC
BLUE
HSICAMBER
HSIC
LIME
HSIC
STROBE
PERSON
RUN MODE HSIC
DMX512
MENU - Taste:
ENTER-Taste:
UP-Taste:
DOWN-Taste
ENTER UP DOWN
MENU
Eine Menüebene aufwärts
In gewähltes Menü springen; Eingabe bestätigen
Aufwärts blättern; Wert erhöhen
Abwärts blättern; Wert verringern
Bedienelemente am Gerät

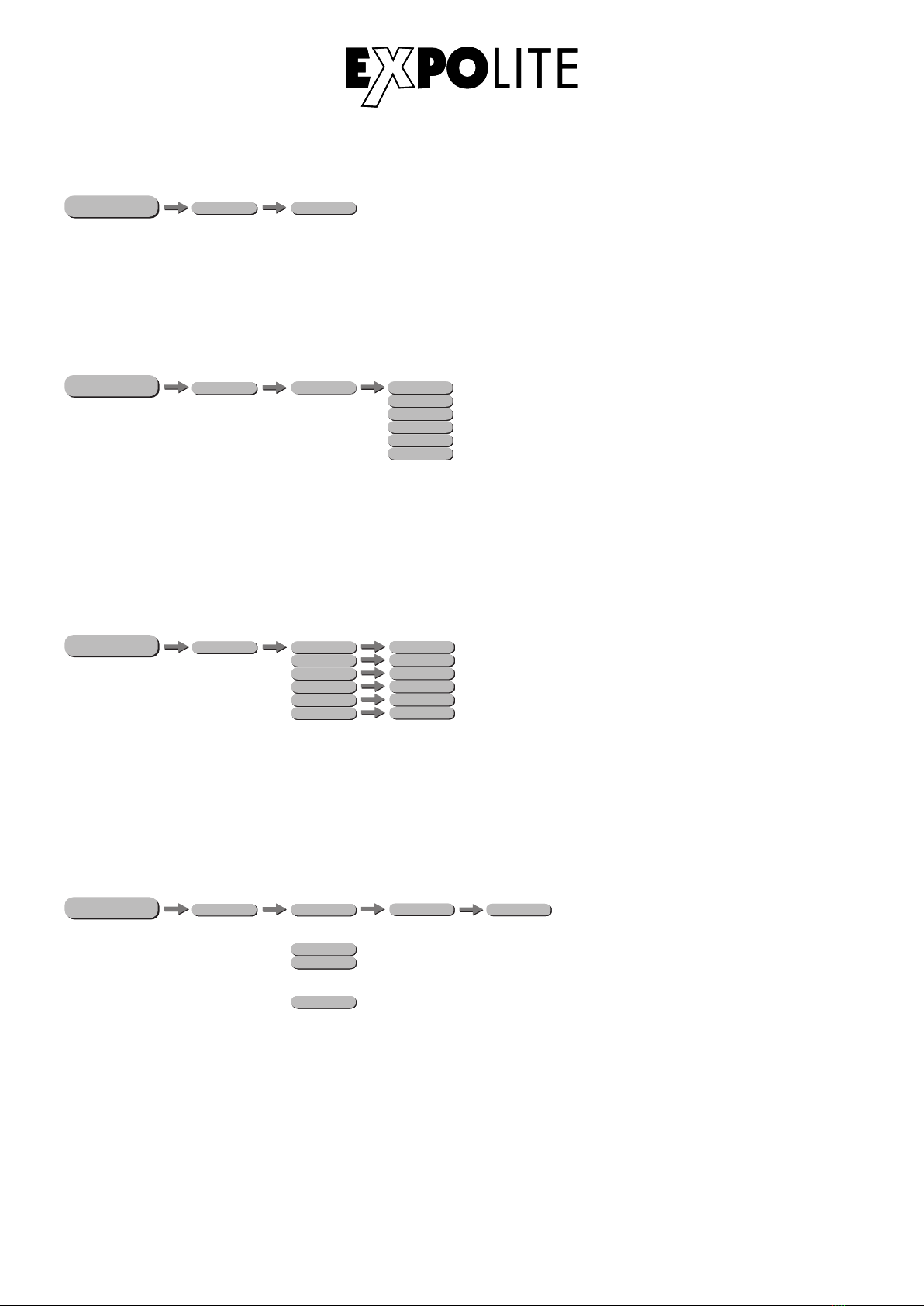

Menüstruktur
0 - 255
0 - 255
0 - 255
0 - 255
0 - 255
0 - 255
0 - 255
0 - 25
PERSON
ADDRESS HSIC
001 - 512
PERSON
AUTO PROGRAM HSIC
AUTO.1 SPEED
o
o
o
o
o
o
HSIC
HSIC
HSICEDIT PROGRAM.01
PROGRAM.02
o
o
o
PROGRAM.10
SCENE-01 RED
SCENE-02
SCENE-30
GREEN
BLUE
o
o
o
AMBER
LIME
STROBE
TIME
FADE
R.0-255
G.0-255
B.0-255
A.0-255
L.0-255
S.0-255
T.0-255
F.0-255
PERSON
SETTING **** **** SEND
UPLOAD
RESET
COLOR
DIMMER
DMX ERROR
****
UC
OFF
RGBW
DIM4
DIM3
DIM2
DIM1
OFF
SAVE
BLACK
1200HZ
2400HZ
4000HZ
6000HZ
25000HZ
3200K
4200K
5600K
10000K
NORMAL
PWM
FULL POWER CCT
D-09
HSIC
AUTO.10
HSIC
PR.01
HSIC
PR.10
0 - 255
HSICARTNET
HSIC
ARTNET TO DMX
HSIC
SLAVE
PERSON
PERSONALITY
HSIC
SSP
HSIC
TOUR
HSIC
Tr16
HSIC
PIXEL.1
HSIC
PIXEL.2
PERSON
RUN

NET SWITCH
IP MODE
CUSTOM IP SET
UNIVERS
NETWORK
PERSON
SETTING **** OFF
ON
DEFAULT IP
CUSTOM IP
XX.XX.XX.XX
ADDRXXX
MENU
HSICKEY ON
OFF
****
WHITE
HSIC
CALIB.CCT
1800K
2200K
R.0-255
G.0-255
B.0-255
A.0-255
L.0-255
o
o
o
10000K
CALIB.RESET ****
RGBW R.0-255
G.0-255
B.0-255
PERSON
INFO HSIC VERSION
HSICRDM
HSIC
NETWORK PARA
V01
UID
LABEL
****
NEO 4 XAL
D-10

D-11
DMX-Adresse einstellen
Im Menü wird im Punkt ADDRESS die DMX-Startadresse des Gerätes eingestellt. Diese bleibt auch
bei dem Wechsel der Personality erhalten.
MENU
PERSON HSIC
ADDRESS 001-512
DMX-Kanalbelegung einstellen
MENU
Im Menü RUN, Untermenü PERSONALITY wird die Belegung der DMX-Kanäle des Gerätes
festgelegt. Es stehen die Modi HSIC (7 Kanäle), SSP (8 Kanäle), TOUR (12 Kanäle), TR16
(18 Kanäle), PIXEL.1 (15 Kanäle) und PIXEL.2 (23 Kanäle) zur Verfügung.
Statische Farbe einstellen
Im Menü werden im Punkt STATIC statische Farben für den Stand-Alone Betrieb eingestellt. Diese
werden anhand der DMX-Werteskala 0-255 für Rot (RED), Grün (GREEN), Blau (BLUE), Gelb
(AMBER) und Hellgrün (LIME), sowie dem Stroboskopwert 0-25Hz gemischt.
MENU
PERSON HSIC
STATIC RED
GREEN
HSIC
BLUE
HSICAMBER
HSIC
LIME
HSIC
STROBE
0 - 255
0 - 255
0 - 255
0 - 255
0 - 255
0 - 255
0 - 255
0 - 25
Automatikprogramme abspielen
Im Menü werden im Punkt AUTO PROGRAM die im Gerät gespeicherten Automatikprogramme
abgespielt. Die Programme AUTO.1 bis AUTO.10 sind fest im Gerät hinterlegt. Die Programme
PR.01 bis PR.10 sind editierbar. Dies wird unter Editieren benutzerdefinierter Programme
beschrieben. Automatikprogramme werden als Master an verbundene Slave-Geräte übertragen. Für
den Master-Slave Betrieb werden Signale über die DMX-Leitung gesendet. Dies kann dritte Geräte
stören.
MENU
PERSON
AUTO PROGRAM HSIC
AUTO.1 SPEED
o
o
o
o
o
o
HSIC
AUTO.10
HSIC
PR.01
HSIC
PR.10
0 - 255
PERSON
RUN HSIC
HSIC
PERSON
PERSONALITY
HSIC
SSP
HSIC
TOUR
HSIC
Tr16
HSIC
PIXEL.1
HSIC
PIXEL.2

Runmode auswählen
Im Menü RUN, Untermenü wird RUN MODE der Betriebsmodus eingestellt. Für den Betrieb an einem
DMX-Kontroller muss DMX512 aktiviert werden. Für den Betrieb über das ArtNet-Protokoll muss der
Modus ARTNET aktiviert sein. Im Modus ARTNET2DMX wird das gewünschte Universum des ArtNet
Eingangssignals an die XLR-Buchsen gesendet. Modus SLAVE wird das Gerät von einem
Master-Gerät gesteuert.
MENU

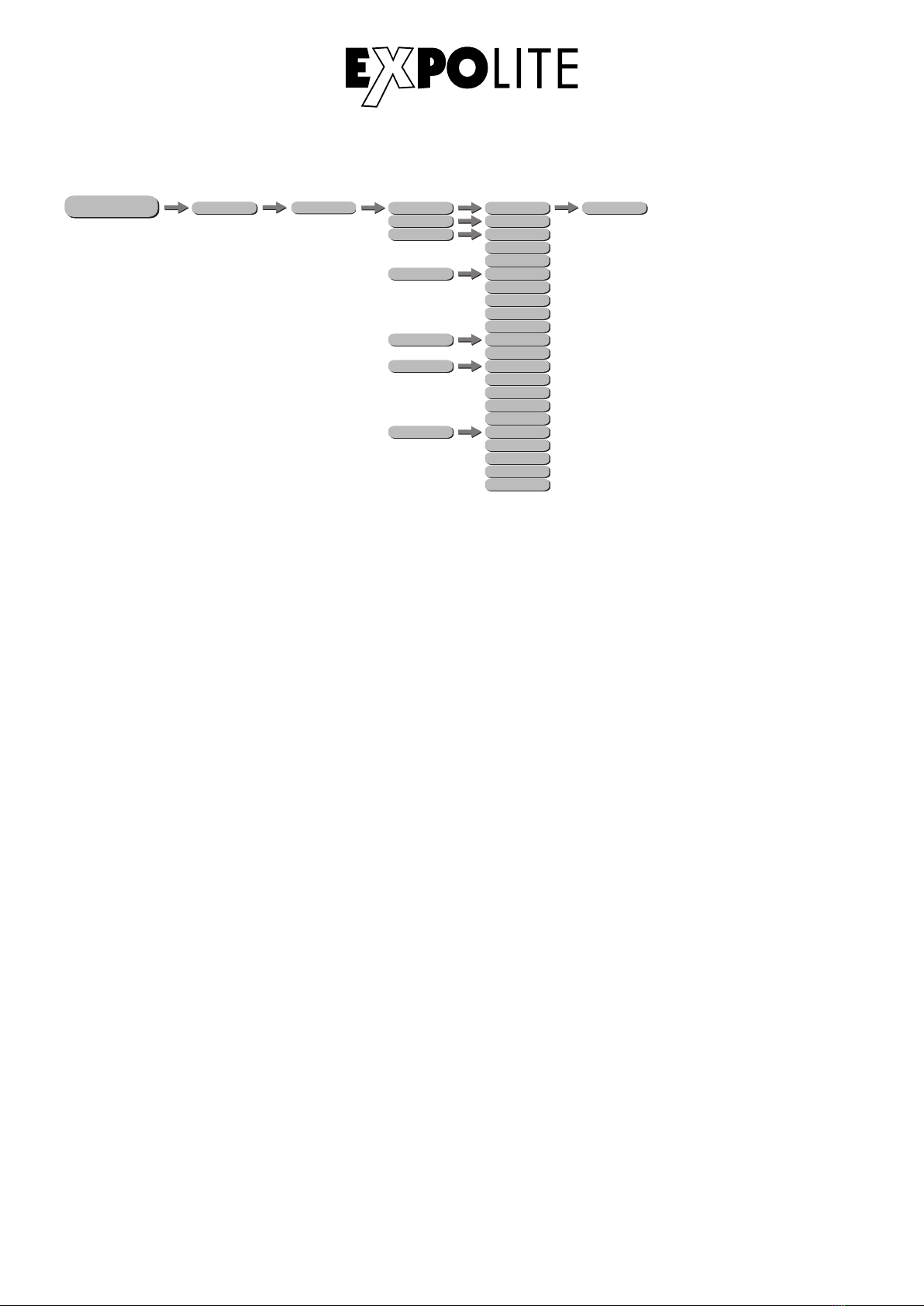

Editieren benutzerdefinierter Programme
Im Menü RUN, Untermenü EDIT werden die Benutzerprogramme PROGRAM.01 bis PROGRAM.10
editiert. Jedes Programm kann aus bis zu 30 Schritten bestehen. Jeder Schritt besteht aus den
Parametern Farbe RGBAL, Stroboskop (STROBE) „0-25Hz“, Dauer des Steps (TIME) und
Überblendzeit (FADE). Benutzerprogramme können auf andere Geräte überspielt werden, siehe
Master-/Slave Menü. Schrittweise Programmierung des Custom-Stand-Alone Programmes mit bis zu
30 verschiedenen Schritten.
HINWEIS: Für weniger als 30 Schritte müssen TIME und FADE des letzten Schrittes auf 0 gesetzt
werden.
Beispiel für Time-Settings eines Stand-Alone Programmes mit 3 Schritten:
Step 1 TIME = 4 FADE = 3 USE = YES
Step 2 TIME = 5 FADE = 2 USE = YES
Step 3 TIME = 0 FADE = 0 USE = YES
MENU
D-12
PERSON
RUN MODE HSIC
DMX512
HSICARTNET
HSIC
ARTNET TO DMX
HSIC
SLAVE
PERSON
RUN
HSICEDIT PROGRAM.01
PROGRAM.02
o
o
o
PROGRAM.10
SCENE-01 RED
SCENE-02
SCENE-30
GREEN
BLUE
o
o
o
AMBER
LIME
STROBE
TIME
FADE
R.0-255
G.0-255
B.0-255
A.0-255
L.0-255
S.0-255
T.0-255
F.0-255
PERSON
RUN

Verschiedene Einstellungen
MENU
Das Standard Passwort lautet: UP - DOWN - UP - DOWN - ENTER
UPLOAD: sendet die benutzerdefinierten Programme an verbundene Slave-Geräte.
RESET: setzt die editierbaren Einstellungen zurück auf die Werkseinstellungen.
COLOR: bietet die Möglichkeit eine Farbkalibrierung auszuwählen. Unter UC wird der Uniform-Color-
Modus aktiviert, der die werksseitige Angleichung aller Geräte der Tour-Stick Familie abruft. Unter
RGBW werden die unter CALIB.CCT eingestellten Werte verwendet. Bei OFF wird keine
Kalibrierung genutzt. So erreicht das Gerät die maximale Helligkeit.
DIMMER: stellt die gewünschte Dimmkurve zur Simulation eines Halogenleuchtmittels ein (DIM4/
DIM3/DIM2/DIM1/OFF).
DMX ERROR: stellt das Verhalten bei Unterbrechung des DMX-Signals ein. SAVE um den letzten
empfangenen Wert zu halten, oder BLACK für Blackout.
PWM: bietet die Möglichkeit die PWM-Frequenz des Gerätes anzupassen (1200HZ/2400HZ/4000HZ/
6000HZ/25000HZ).
FULL POWER CCT: wählt die Farbtemperatur bei vollem Output. 3200K/4200K/5600K/10000K und
NORMAL können eingestellt werden.
D-13
PERSON
SETTING **** **** SEND
UPLOAD
RESET
COLOR
DIMMER
DMX ERROR
****
UC
OFF
RGBW
DIM4
DIM3
DIM2
DIM1
OFF
SAVE
BLACK
1200HZ
2400HZ
4000HZ
6000HZ
25000HZ
3200K
4200K
5600K
10000K
NORMAL
PWM
FULL POWER CCT

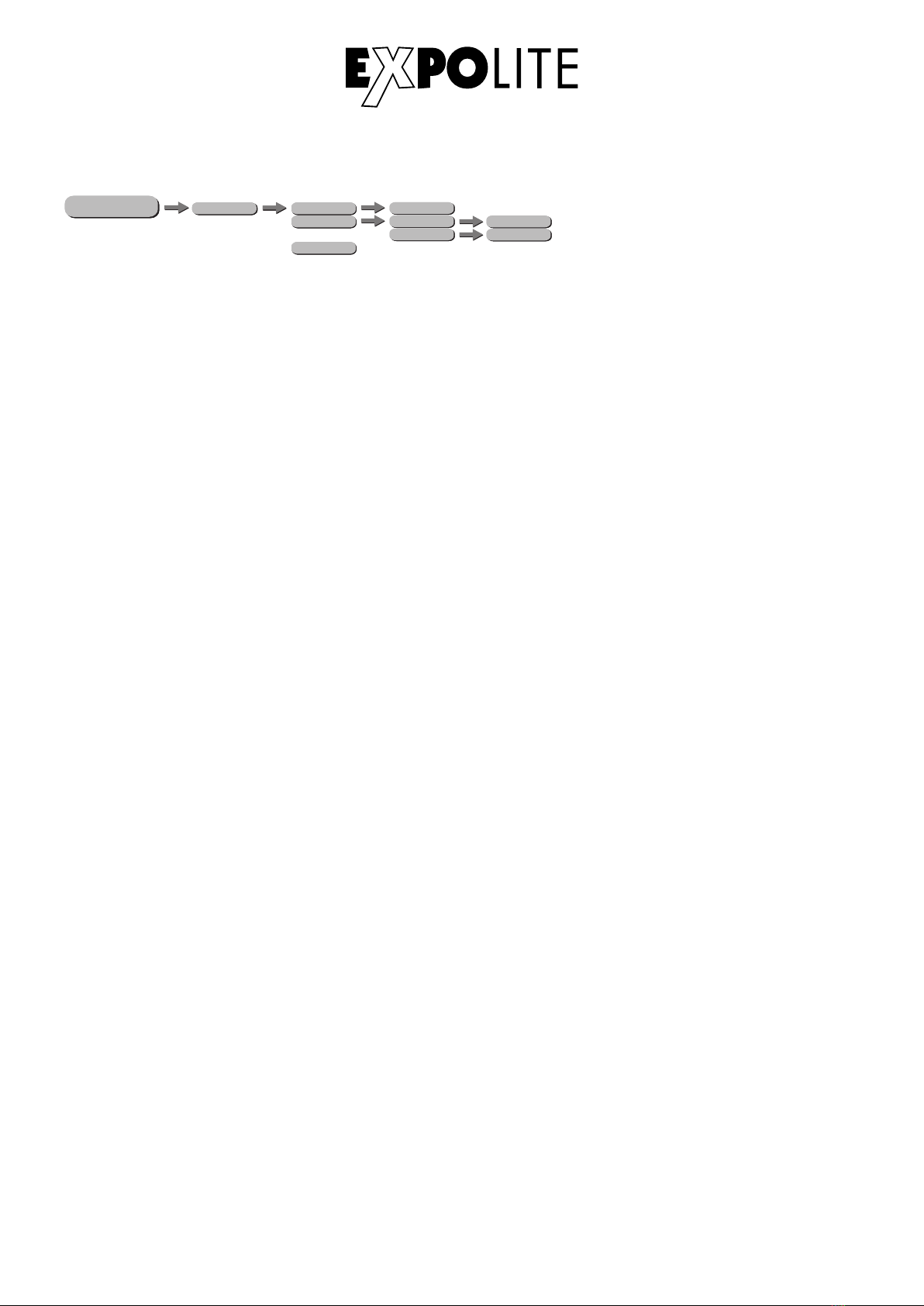

Netzwerkeinstellungen (NETWORK):
NET SWITCH: aktiviert (ON) oder deaktiviert (OFF) den integrierten ArtNet-Knoten.
IP MODE: wählt zwischen DEFAULT IP und CUSTOM IP.
CUSTOM IP EDIT: unter CUSTOM IP EDIT kann eine benutzerdefinierte IP-Adresse eingestellt
werden.
UNIVERS: im Menü UNIVERS wird das Universum des ARTNET-Knotens gewählt.
KEY: Im Menüpunkt KEY wird der Passwortschutz des Gerätes bei Gerätestart aktiviert oder de-
aktiviert. Wenn KEY auf ON gestellt ist, startet das Gerät gesperrt und das Menü wird jeweils
30 Sekunden nach der letzten Eingabe erneut gespert. Für Änderungen im Menü muss dann das
Passwort UP - DOWN - UP - DOWN - ENTER eingegeben werden.
Kalibrierung und Weißabgleich (CALIB.CCT):
WHITE: Im Untermenü WHITE können die vorprogrammierten Farbtemperaturen geändert werden.
Die zwölf Presets werden aus den Werten für Rot (R.), Grün (G.) und Blau (B.) gemischt.
CALIB.RESET: Um geänderte Kalibrierungen wieder auf die Werkseinstellungen zurückzusetzen,
muss die Eingabe CALIB.RESET mit dem Passwort (UP - DOWN - UP - DOWN - ENTER) bestätigt
werden.
RGBW: Unter RGBW wird der Weißwert für die Eingabe der maximalen DMX-Werte eingestellt.
Wenn diese Kalibrierung aktiviert ist und das Gerät die DMX-Werte RGB = 255, 255, 255 empfängt,
wird das hier hinterlegte Weiß ausgegeben.
MENU
NET SWITCH
IP MODE
CUSTOM IP SET
UNIVERS
NETWORK
PERSON
SETTING **** OFF
ON
DEFAULT IP
CUSTOM IP
XX.XX.XX.XX
ADDRXXX
HSICKEY ON
OFF
****
WHITE
HSIC
CALIB.CCT
1800K
2200K
R.0-255
G.0-255
B.0-255
A.0-255
L.0-255
o
o
o
10000K
CALIB.RESET ****
RGBW R.0-255
G.0-255
B.0-255
D-14

Info-Menü
MENU
PERSON
INFO HSIC VERSION
HSICRDM
HSIC
NETWORK PARA
V01
UID
LABEL
****
NEO 4 XAL
Im Info-Menü (INFO) können folgende Informationen abgerufen werden:
Untermenü VERSION: zeigt die z.Zt. installierte Softwareversion des Gerätes.
Untermenü RDM: zeigt im Untermenü UID die RDM-ID des Gerätes und im Untermenü LABEL kann
die Bezeichnung des Gerätes eingesehen werden.
Untermenü NETWORK PARA: zeigt die z.Zt. eingestellten Netzwerkparameter.
D-15

DMX-Kanalbelegung
Dieses Gerät verfügt über verschiedene DMX-Personalities. Bei diesen werden unterschiedlich
viele DMX-Kanäle belegt und die Reaktion des Gerätes unterscheidet sich entsprechend.
Es sind 6 DMX-Personalities (7-/8-/12-/15-/18-/23-Kanäle) wählbar.
Durch Änderungen in der Gerätesoftware kann es zu weiteren oder geänderten Funktionen kommen.
Auf der Website steht das aktuellste Dokument „DMX-Channels“ als pdf zum Download zur
Verfügung.
Steuerung mit DMX512
D-16
TOUR
1 0-255 Master Dimmer
2 0-255 Red
3 0-255 Green
4 0-255 Blue
5 0-255 Amber
6 0-255 Lime
Colour Macro & White
0-10 No Function
11-30 Red 100% / Green Up / Blue 0%
31-50 Red Down / Green 100% / Blue 0%
51-70 Red 0% / Green 100% / Blue Up
71-90 Red 0% / Green Down / Blue 100%
91-110 Red Up / Green 0% / Blue 100%
111-130 Red 100% / Green 0% / Blue Down
131-150 Red 100% / Green Up / Blue Up
151-170 Red Down / Green Down / Blue 100%
171-195 All Led at Full Output
196-199 1800K
200-203 2200K
204-207 2700K
208-211 3000K
212-215 3200K
216-219 3500K
220-223 4000K
224-227 4200K
228-231 4500K
232-235 5600K
236-239 6000K
240-243 6500K
244-247 7200K
248-255 8000K
7

D-17
Strobe
0-9 No Function
10-99 Strobe (Slow to fast)
100-109 No Function
110-179 Lightning Strobe
180-189 No Function
190-255 Random Strobe
Static Pixel
0-9 No Function
10-28 1
29-56 2
57-84 3
85-112 4
113-140 1,2
141-168 3,4
169-196 1,3
197-224 2,4
225-255 All Led Off
Pixel Effect
0-9 No Function
10-22 1, 2, 3, 4
23-35 (1,2)-(3,4)
36-48 4, 3, 2, 1
49-61 Program 1
62-74 Program 2
75-87 Program 3
88-100 Program 4
101-113 Program 5
114-126 Program 6
127-139 Program 7
140-152 Program 8
153-165 Program 9
166-178 1+2 Red, 3+4 Blue
179-191 1+2 Orange, 3+4 Cyan
192-204 1+2 Yellow, 3+4 Magenta
205-217 1+2 Green, 3+4 Orange
218-230 1+2 Cyan, 3+4 Red
231-243 1+2 Blue, 3+4 Yellow
244-255 1+2 Purple, 3+4 Green
11 0-255 Auto Speed Adjustment
Dimmer Speed
0-9 No Function
10-29 Off
30-69 Dim1
70-129 Dim2
130-189 Dim3
190-255 Dim4
12
9
10
8

D-18
TR16
1 0-255 Master Dimmer
2 0-255 Master Dimmer Fine
3 0-255 Red
4 0-255 Red Fine
5 0-255 Green
6 0-255 Green Fine
7 0-255 Blue
8 0-255 Blue Fine
9 0-255 Amber
10 0-255 Amber Fine
11 0-255 Lime
12 0-255 Lime Fine
Colour Macro & White
0-10 No Function
11-30 Red 100% / Green Up / Blue 0%
31-50 Red Down / Green 100% / Blue 0%
51-70 Red 0% / Green 100% / Blue Up
71-90 Red 0% / Green Dow n / Blue 100%
91-110 Red Up / Green 0% / Blue 100%
111-130 Red 100% / Green 0% / Blue Down
131-150 Red 100% / Green Up / Blue Up
151-170 Red Down / Green Down / Blue 100%
171-195 All Led at Full Output
196-199 1800K
200-203 2200K
204-207 2700K
208-211 3000K
212-215 3200K
216-219 3500K
220-223 4000K
224-227 4200K
228-231 4500K
232-235 5600K
236-239 6000K
240-243 6500K
244-247 7200K
248-255 8000K
Strobe
0-9 No Function
10-99 Strobe (Slow to fast)
100-109 No Function
110-179 Lightning Strobe
180-189 No Function
190-255 Random Strobe
13
14

D-19
Static Pixel
0-9 No Function
10-28 1
29-56 2
57-84 3
85-112 4
113-140 1,2
141-168 3,4
169-196 1,3
197-224 2,4
225-255 All Led Off
Pixel Effect
0-9 No Function
10-22 1, 2, 3, 4
23-35 (1,2)-(3,4)
36-48 4, 3, 2, 1
49-61 Program 1
62-74 Program 2
75-87 Program 3
88-100 Program 4
101-113 Program 5
114-126 Program 6
127-139 Program 7
140-152 Program 8
153-165 Program 9
166-178 1+2 Red, 3+4 Blue
179-191 1+2 Orange, 3+4 Cyan
192-204 1+2 Yellow, 3+4 Magenta
205-217 1+2 Green, 3+4 Orange
218-230 1+2 Cyan, 3+4 Red
231-243 1+2 Blue, 3+4 Yellow
244-255 1+2 Purple, 3+4 Green
17 0-255 Auto Speed Adjustment
Dimmer Speed
0-9 No Function
10-29 Off
30-69 Dim1
70-129 Dim2
130-189 Dim3
190-255 Dim4
18
15
16

D-20
HSIC
1 0-255 Intensity
2 0-255 Hue
3 0-255 Hue Fine
4 0-255 Saturation
CCT
0-10 No Function
11-28 1800K
29-46 2200K
47-64 2700K
65-82 3000K
83-100 3200K
101-118 3500K
119-136 4000K
137-154 4200K
155-172 4500K
173-190 5600K
191-208 6000K
209-226 6500K
227-244 7200K
245-255 8000K
Strobe
0-9 No Function
10-99 Strobe (Slow to fast)
100-109 No Function
110-179 Lightning Strobe
180-189 No Function
190-255 Random Strobe
Dimmer Speed
0-9 No Function
10-29 Off
30-69 Dim1
70-129 Dim2
130-189 Dim3
190-255 Dim4
7
5
6
