FormFit HD-13A13 User manual

Rev0.030315 HD 13A13 1 of 10
PARTS LIST
Hood Protector
Large Pedestals (3)
Large Bumpons (2)
Small Pedestals (4)
2 with fingers/ 2 without fingers
Pins (7)
# 6 x 5/8”Flat Head Screws (7)
Anti-abrasion Film Pads (5)
Large Metal Mounting Brackets (3)
Small Metal Mounting Brackets (2)
Alcohol Wipes (1)
Tape strip sheet (repositionable) (1)
TOOLS AND SUPPLIES REQUIRED
Long Shank Phillips Screwdriver #2
Tape Measure
Grease Pencil
Masking Tape
INSTALLATION
·Make sure the vehicle is clean and completely dry before
installation.
·This product uses a 3M adhesive product that requires
installation and curing temperatures of at least 20°C/ 70°F
for 24 hours to develop maximum adhesion to the surface.
Failure to install this product at the proper temperature or
allow adequate curing time before use is not covered under
warranty.
·Proper installation of the adhesive pedestal system
requires the use of a #2 Phillips screwdriver, preferably
with a long shaft. The shaft of the screwdriver needs to
fit through the hole in the pedestal. Use of the correct
screw driver will facilitate a trouble free installation. Do
not attempt to use #1 or smaller Phillips screwdriver or
any type of electric screwdriver.
13. Using a tape measure and grease pencil, mark the
center of the hood.
·Use the picture below to help in finding centre, you can
verify by using feature lines on the hood or
symmetrical holes on the underside of the hood to
achieve this; however it is important to use a tape
measure for accurate placement.
2. Dry fit the adhesive pedestals using masking tape or the
repositionable tape strips supplied to hold them in
position. See the next page for order and positions of
the adhesive pedestals.
Large Pedestal
Small Pedestal
with fingers
Small Pedestal
without fingers
NOTE: The 9mm hole
in the back of pedestal
is to accommodate the
shaft of the screwdriver
Installation instructions
Form Fit
Hood Protector
HD
-
13A13
Nissan Altima 2013-up

Rev0.030315 HD 13A13 2 of 10

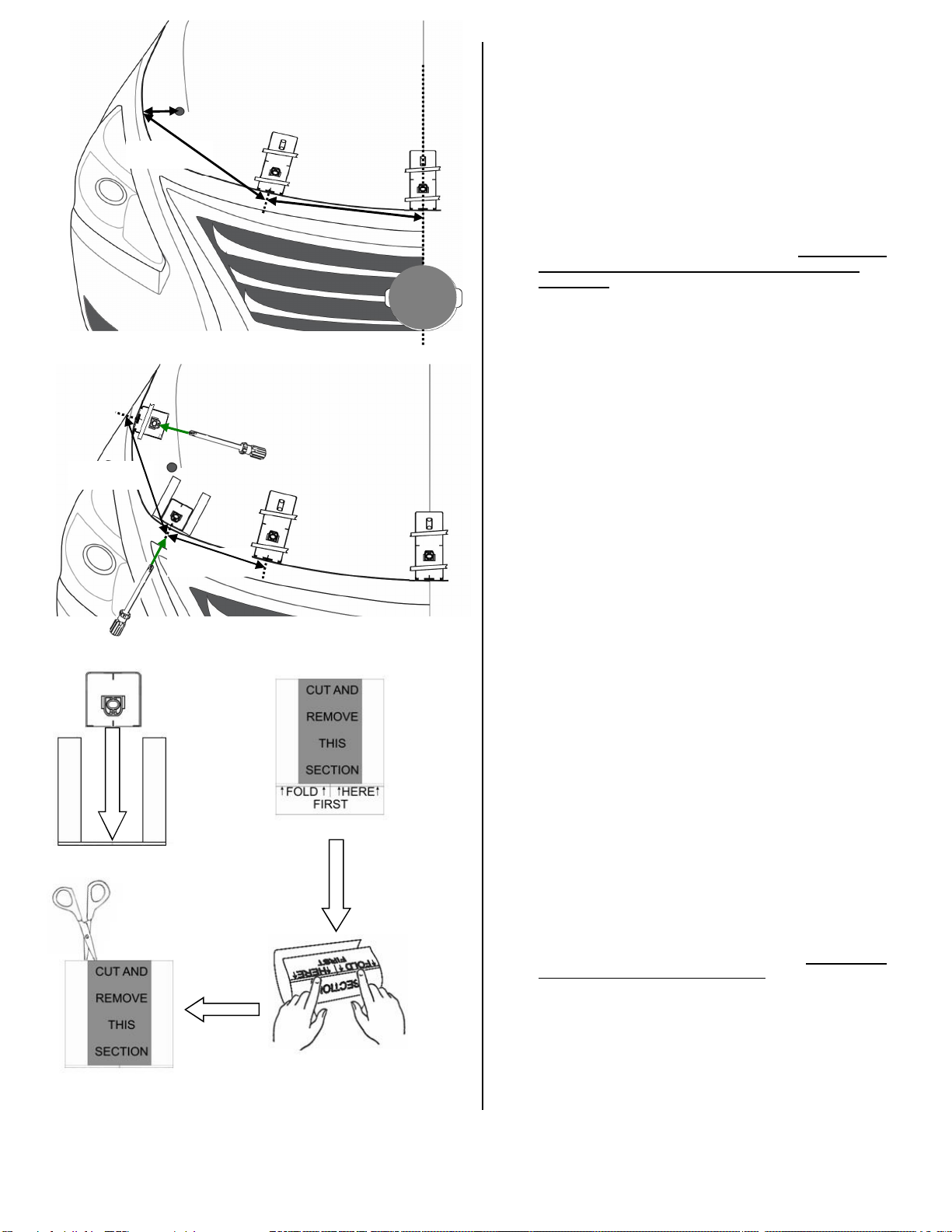

3. The positions of the large pedestals above the grill are shown
in illustration. Use the center mark on the leading edge of
the pedestals for accurate measuring. The fingers
incorporated on the leading edge of the pedestal will help
ensure the correct position relative to the hood edge. When
correctly positioned the fingers should contact the leading
edge of the hood.
4. Install the bumpons as shown in Illustration. Attention: The
bumpons must be installed on the hood, not on the
protector!!! If the bumpons are installed on the protector,
they will wear through the paint.
5. Dry mount the two small pedestals without fingers use the
paper templates found on page 5 and directions on this
page to help with the install.
6. Dry mount the small pedestals with fingers using the
same method as in step #3
7. For the pedestals without fingers, use the paper templates found
on page #5. Cut out the two paper templates. Accurately fold the
template along the line indicated. NOTE: the more accurate the
fold the more accurate the placing of the pedestal.
8. Cut and remove the shaded section of the template.
9. Use the centre mark on the template to help with accurate
measurement from the outer large pedestal to the template, tape
the edges of the template in place.
10. Align the edge of the pedestal with the edge of thecut out in the
paper template. Using masking tape or the repositionable tape
strips provided tape the rear of the adhesive pedestal in place.
NOTE: Be aware of the direction the pedestal is facing. The
screw hole must be pointing towards the grill- opposite the
direction of the pedestals with fingers.
11. Using the centre line on the paper template position the other
two small pedestals without fingers at the measurement in the
illustration.
215
mm
300
mm
7
8
340mm
360mm
65mm
Bumpon

Rev0.030315 HD 13A13 3 of 10
12. Place the hood protector on the pedestals to confirm
proper positioning. Ensure the holes in the protector
align with those in the pedestals and confirm the
protector is centered on the hood by measuring the
overhang of the protector at both sides of the hood.
The measurement should be the same on both sides
+/- 2mm. If necessary, reposition the pedestals so all
attachment positions are correct and the protector is
well centered.
13. Remove the hood protector and paper templates, and
outline the perimeter of the pedestals with masking tape
or the repositionable tape strips supplied to help final
installation.
14. Remove the pedestals and thoroughly clean the
outlined area with the alcohol wiping pad. This will
insure all wax, finger prints and oils are removed from
the hood surface in the bonding area.

Rev0.030315 HD 13A13 4 of 10

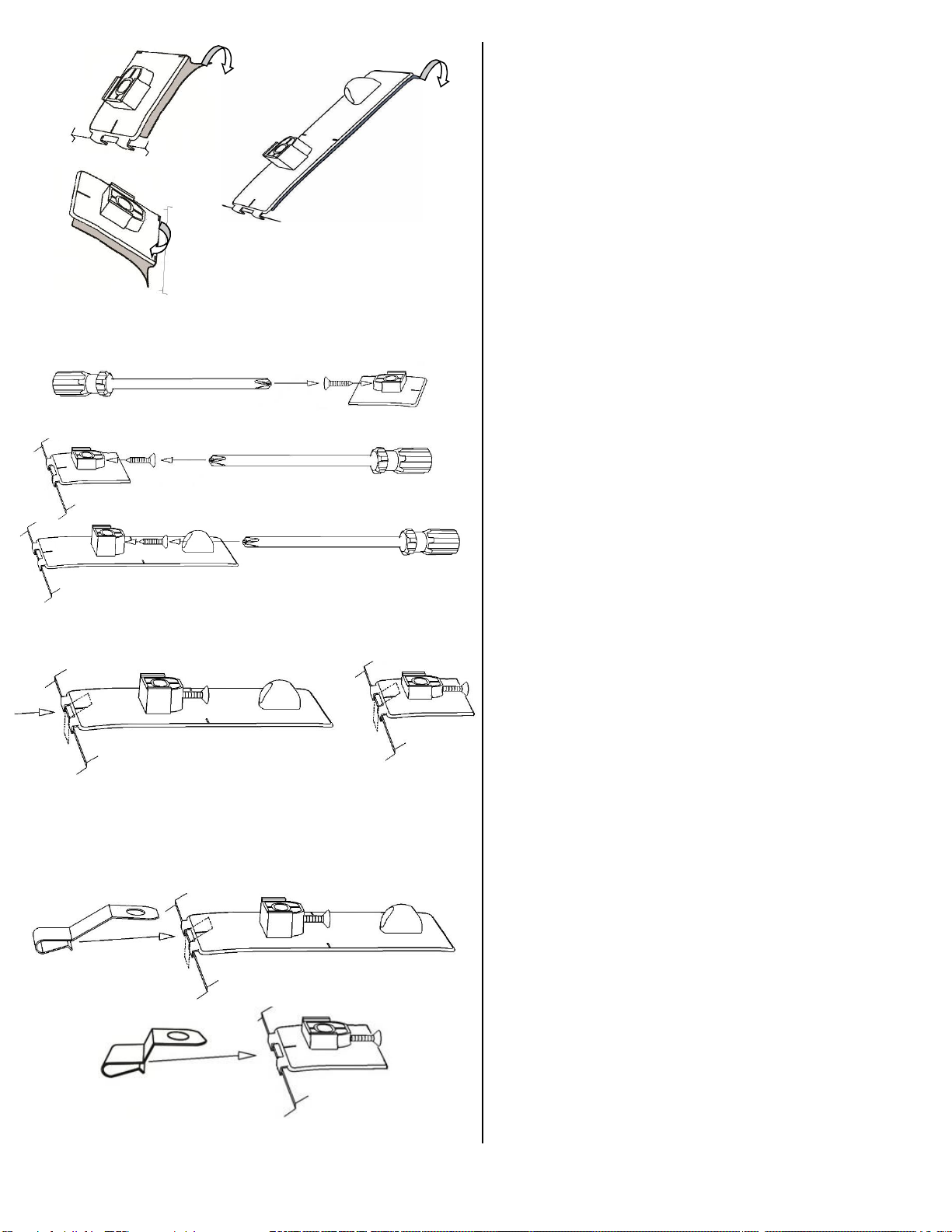

15. Remove the protective backing from the adhesive on the
pedestals and install on the hood surface.
Tip: Hook the fingers on the pedestal over the hood edge and
rotate the unit into position. After installation, remove the
masking tape and “wet out”the tape to the hood surface
by applying pressure with your thumb around the surface
of the pedestals.
16. Start a #6 x 5/8 flat head screw into each pedestal a few
turns. The tip of the screw must not protrude into the hole
where the attachment pin will install later.
17. Peel and fold the anti abrasion film pad in half over the hood
edge between the fingers on the pedestal.
18. Push a metal mounting bracket over the hood edge on top
of the anti abrasion pad installed previously. Ensure the
bracket is fully engaged over the hood edge and the hole in
the bracket is aligned with the hole in the pedestal.

Rev0.030315 HD 13A13 5 of 10
19. Place the protector on the pedestals and drop a pin through
the protector and into the pedestal. Maintain slight pressure
on the pin, and align the pin to ensure proper seating of the
components, while simultaneously tightening the screw.
Repeat for remaining pedestal locations.
CARE
Hand clean the deflector using a mild soap and water solution
or plastic cleaner only.
Avoid automatic car-wash equipment where a brush and/or soft
cloth come in contact with the hood deflector. Touch-less style
automatic car-wash equipment is less likely to harm the air
deflector.
Service
Periodically check to confirm the deflector is securely attached
to the hood.
WARNINGS
On some vehicles it may be necessary to adjust the hood
bumpers and/or latch for proper clearance.
Donot pull/push on the deflector when opening/ closing the hood.

Rev0.030315 HD 13A13 6 of 10
LISTE DE PIÈCES
Déflecteur de capot
Grands piédestaux (3)
Large Bumpons (2)
Petits piédestaux (4)
2 avec les doigts / 2 sans doigts
Épingle (7)
Vis à tête plate (5/8 po.) no6 (7)
Tampons à pellicule anti-abrasive (5)
Supports de montage en métal (3)
Supports de montage en métal petits (2)
Tampon imbibé d’alcool (1)
Bande de ruban (repositionnable) (1)
OUTILS REQUIS
Tournevis à tête étoilée à jambe longue n° 2
Ruban à mesurer
Crayon gras
Ruban-cache
INSTALLATION
·S’assurer que le véhicule est propre et complètement sec
avant l'installation.
·Ceproduit contient un ruban adhésif 3M. Il est nécessaire
d’effectuer l’installation à une température d’au moins 20°C/
70°F. Patienter pendant 24 heures pour permettre à
l’adhésion de bien sesolidifier. Une installation inadéquate en
ce qui concerne la température ou le délai d'attente
entrainera l’annulation de la garantie.
·L'installation correcte du système de piédestal adhésif exige
l'utilisation d'un tournevis à tête étoilée no2, préférablement à
jambe longue. La jambe longue doit s'ajuster dans le piédestal
à travers le trou. L'utilisation du tournevis approprié facilitera
une installation sans problème. Ne pas tenter d'utiliser le
tournevis no1 ou un plus petit tournevis à tête étoilée, ou
n’importe quel type de tournevis électrique.
1. Marquer le centre du capot à l’aide d’un ruban à mesurer et
d’un crayon gras.
Utilisez les lignes de fonctionnalité sur le capot ou des trous
symétriques sur le dessous de la hotte à l'aide à trouver le
Centre de la hotte ; Toutefois, il est important d'utiliser un
ruban à mesurer pour le placement précis.
14. Ajuster les piédestaux adhésifs en utilisant le ruban-cache ou la
bande de ruban repositionnable pour les tenir en place.
Grand piédestal
Piédestal
petit
avec les doigts
INSTRUCTIONS D'INSTALLATION
Piédestal
petit
sans doigts
REMARQUE: Le trou de
9mm
à l'arrière du socle
consiste à recevoir l'arbre
du tournevis
Form Fit
Protégé Capot
HD
-
13A13
Nissan Altima 2013
-
up

Rev0.030315 HD 13A13 7 of 10
3. Les positions des piédestaux grandes au-dessus de la grille
sont indiquées dans l'illustration. Utiliser la marque centrale
sur le bord d'attaque des socles pour une mesure précise.
Les doigts incorporés à la fine pointe du piédestal aidera à
assurer la bonne position par rapport au bord capot.
Lorsqu'il est correctement positionné les doigts doivent
communiquer avec le bord d'attaque du capot.
4. Installez les bumpons comme indiqué dans l'illustration.
Attention: les bumpons doit être installé sur le capot,
pas sur le protecteur! Si les bumpons sont installés sur
le dispositif de protection, elles portent par la peinture.
5. Séchez monter les deux petits socles sans doigts utiliser les
modèles trouvés papier à la page 5 et instructions sur cette
page pour aider à l'installation.
6. Séchez monter les petits socles avec les doigts en utilisant
la même méthode qu'à l'étape n ° 3
7. Pour les socles sans doigts, utilisez les modèles de papier
trouvés sur la page n ° 10. Découpez les deux gabarits en
papier. Précision plier le gabarit le long de la ligne indiquée.
REMARQUE: la plus précise la fois la plus précise la
mise en place du socle.
8. Couper et enlever la partie ombragée de la matrice.
9. Utiliser la marque centrale sur le modèle pour aider à la
mesure précise du socle externe importante pour le gabarit,
fixer les bords du gabarit en place.
10. Aligner le bord du socle avec le bord de la découpe dans le
gabarit en papier. Avec du ruban adhésif ou des bandes de
ruban repositionnable fourni ruban à l'arrière du socle
adhésif en place. NOTE: Soyez conscient de la direction
du piédestal est confrontée. Le trou de vis doit être
tournée vers la grille-opposée à la direction des socles
avec les doigts.
11. Utilisation de la ligne centrale de la position gabarit en
papier les deux autres petits socles sans doigts à la mesure
dans l'illustration.
340mm
360mm
65mm
215
mm
300
mm
7
8

Rev0.030315 HD 13A13 8 of 10
12. Placer le déflecteur de capot sur les piédestaux pour confirmer
la position correcte. Vérifier si les trous dans le déflecteur
s’alignent avec ceux dans les piédestaux et que le déflecteur
est centré sur le capot en mesurant le surplomb du protecteur
des deux côtés du capot. La mesure devrait être identique de
côté et d'autre, avec une marge de + /- 2 mm. Si nécessaire,
repositionner les piédestaux de façon à ce que toutes les
positions de fixation soient appropriées et le protecteur soit
bien centré.
13. Retirez le protecteur de capot et modèles de papier, et de
définir le périmètre des socles avec du ruban adhésif ou
des bandes adhésives repositionnables fournis pour aider à
l'installation finale.
14. Retirer les piédestaux et nettoyer à fond la région délimitée
avec le tampon imbibé d'alcool. Ceci assurera que la cire, les
traces de doigts et d’huile sont enlevées des emplacements de
fixation sur la surface du capot.

Rev0.030315 HD 13A13 9 of 10
15. Enlever la pellicule protectrice de chaque piédestal et les
installer sur la surface du capot.
Conseil : Fixer les crochets du piédestal sur le rebord du capot et
tourner l'unité jusqu’à ce qu’elle soit en place. Après
l'installation, enlever le ruban-cache et appliquer de la
pression à l’aide du pouce autour de la surface des
piédestaux pour obtenir une « adhésion égale» de la
base des piédestaux à la surface du capot.
16. Insérer une vis à tête plate (5/8 po.) no6 dans chaque
piédestal, puis la tourner en quelques mouvements. La pointe
de la vis ne doit pas pénétrer dans le trou où l'épingle de
fixation s’installera plus tard.
17. Décoller et plier en deux le tampon à pellicule anti-abrasive sur
le rebord du capot entre les crochets du piédestal.
18. Installer un support de montage en métal sur le rebord du capot
et sur le tampon à pellicule anti-abrasive monté
antérieurement. S’assurer que le support est bien fixé sur le
rebord du capot et que le trou dans le support est aligné avec
le trou dans le piédestal.

Rev0.030315 HD 13A13 10 of 10
19. Placer le déflecteur sur les piédestaux et insérer une vis à
travers le protecteur et dans le piédestal. Maintenir une légère
pression sur la vis, pour s’assurer de l’emplacement approprié
des composants, tout en serrant la vis. Répéter pour les
piédestaux restants.
SOINS
Nettoyer le déflecteur à la main avec une solution de détergent doux
et d'eau ou avec un nettoyeur pour matériaux en plastique.
Éviter l’équipement des lave-auto où unebrosse et/ou un chiffon peut
entrer en contact avec le déflecteur. Les lave-auto sans contact sont
moins susceptibles d'endommager le déflecteur.
ENTRETIEN
Sur certains véhicules, il peut être nécessaire d'ajuster les pare-
chocs capot et / ou de verrouillage destinés à un dégagement
adéquat.
Vérifier périodiquement si le déflecteur est solidement fixé au capot.
AVERTISSEMENT
Sur certains véhicules, il peut être nécessaired'ajuster les pare-chocs
capot et / ou de verrouillage destinés à un dégagement adéquat.
Ne pas tirer sur le déflecteur ou le pousser en ouvrant/fermant le
capot.
