FormFit 623 User manual

INSTALLATION INSTRUCTIONS
Chrysler Intrepid 1993 - 1997 623
HARDWARE KIT TOOLS REQUIRED
2 – 3M Anti-abrasion Film Pads 1 – Grease Pencil
3 – C-322 Metal Retaining Clips
3 – Large Bumpons
1 – Alcohol Wiping Pad
2 – 6” Two sided tape – already attached to the deflector
2 – Black ‘E’ clips – See supplemental instruction “Installing Black ‘E’ Clips onto Deflector”
INSTALLATION
1. Be sure that hood is clean and dry inside and out. Installation must be done above 10° Celsius or 50° Fahrenheit for
the tape to develop best adhesion.
2. Open the hood and ‘dry’ fit the deflector on it. Do not remove the protective backing from the adhesive tape mounted
on the deflector yet. Center the deflector on the hood, making sure that the ‘E’ clips at the ends of the deflector are
resting on top of the hood.
3. Using tape, chalk or a grease pencil, make reference marks on the underside of the hood to mark where the tape and
the ‘E’ clips will attach to the hood.
4. Install the anti-abrasion film pads over the edge of the hood at each of the locations where the ‘E’ clips will fit on the
hood. Be sure to wrap the pads over the edge to cover approx. ½" underneath.
5. Using the alcohol wiping pad provided, clean all the areas on the underside of hood where the adhesive tape will
contact the hood.
6. Remove the protective backing from the adhesive tape. Be careful to keep the tape from touching the underside of
the hood, until the deflector is centered and the ‘E’ clips are mounted. Using the reference marks established in step
3, push ‘E’ clips over edge of hood onto abrasion pads installed in step 4.
7. Again, making sure that the deflector is centered, firmly press the double-sided tape into the underside of the hood.
8. Install the metal retaining clips at the three positions where the double-sided tape attaches the deflector to the
underside of the hood. Be sure to install the metal clips so that the retaining teeth are seated against the hood and
not the deflector. See illustration below. Push the metal clips in until they are fully seated.
9. Attach one of the bumpons to the hood, at the center, 4" behind the leading edge (where the deflector begins to turn
up). See illustration below. Attach one bumpon about 3" back from the front edge of the hood, directly behind each of
the ‘E’ clips. Attention: The bumpons must be installed on the hood not the deflector!!!! If the bumpons are
installed on the deflector they will wear through the paint.
10. On some vehicles it may be necessary to adjust the hood bumpers and/or latch for proper clearance.
It is imperative that the adhesive be allowed to set up for 24 hours before use.
Note: Do not pull on the deflector when opening or closing the hood.
CARE INSTRUCTIONS
Clean the deflector with a mild soap and water solution or plastic cleaner only. Do not use chemicals or
solvents. Periodically check to make sure the bumpons are in place and the deflector is secure.
Avoid using automatic car washes. Do not pull on the deflector when opening or closing the hood.
ILLUSTRATION : BUMPON LOCATION
HOOD
CLIP
DEFLECTOR
TWO SIDED TAPE
Thank you for purchasing a form fit hood deflector.
Retain sheet for care instructions and kit information. Rev6.070911

INSTRUCTIONS D’ASSEMBLAGE
Chrysler Intrepid 1993 - 1997 623
Sachet de fixations Outils requis
2 –Tampons anti-abrasifs 3M 1 – Crayon gras
3 – Agrafes de retenues C-322
3 – Grosses butées
1 – Tampon imbibé d’alcool
2 – Ruban de 6 po. à deux côtés – déjà fixé au déflecteur
2 – Agrafe « E » noires – Voir l'instruction supplémentaire « installer le `noir E' agrafes sur le déflecteur »
Installation
1. S’assurer que le capot est propre et sec à l’intérieur comme à l’extérieur. L’installation doit se faire au-dessus de 10° Celsius ou 50°
Fahrenheit pour que le ruban développe une meilleure adhésion.
2. Ouvrir le capot et installer le déflecteur sur celui-ci. Ne pas enlever immédiatement le support de protection du ruban adhésif qui
est fixé au déflecteur. Centrer le déflecteur sur le capot et s’assurer que les agrafes « E » au bout du déflecteur restent sur le haut
du capot.
3. Faire des marques de références en dessous du capot avec un ruban, une craie ou un crayon gras pour indiquer où le ruban et les
agrafes du déflecteur vont se fixer au capot.
4. Installer un tampon anti-abrasif sous la bordure avant du capot aux endroits où les agrafes « E » vont se fixer au capot. S’assurer
d’envelopper les tampons au-dessus de la bordure et couvrir approximativement ½ po. au-dessous du capot.
5. Utiliser le tampon imbibé d’alcool fourni pour nettoyer touts les endroits où le ruban adhésif va être en contact avec le capot.
6. Enlever le soutien de protection du ruban adhésif. Faire attention de garder le ruban loin du capot en évitant de toucher le dessous
du capot, jusqu’à ce que le déflecteur soit centré et les agrafes « E » fixées. En utilisant les marques de références faites à l’étape
3, pousser sur les agrafes « E » sur la bordure du capot et au-dessus des tampons anti-abrasifs installés à l’étape 4.
7. S’assurer de nouveau que le capot est bien centré. Presser fermement sur le côté double du ruban en dessous du capot.
8. Installer les agrafes de retenues aux trois endroits où le côté double du ruban attache le déflecteur en dessous du capot. S’assurer
d’installer les agrafes de retenues pour que les dents de retenues soient fixées au capot et non sur le déflecteur. Voir l’illustration.
Pousser sur les agrafes de retenues jusqu’à ce qu’elles soient tous en place.
9. Installer une des butées au centre du capot à 4 pouces derrière la bordure avant (où le déflecteur commence à se relever). Voir
l’illustration ci-dessous. Installer une butée à 3 pouces derrière le côté avant du capot, directement derrière chaque agrafe « E ».
Attention: Les butées doivent être posées sur le capot et non sur le déflecteur!!! Si les butées sont installées sur le
déflecteur, elles useront la peinture.
10. Sur certains véhicules, il peut être nécessaire d’ajuster les butées de capot et (ou) la fermeture du capot pour obtenir un bon
dégagement.
Avant utilisation, il est indispensable de laisser 24 heures pour permettre à l’adhésion de se solidifier.
Important: Ne jamais se servir du déflecteur pour ouvrir ou fermer le capot.
Instructions pour l’entretien
Nettoyer le déflecteur avec une solution faite d’eau et de savon doux ou avec un nettoyant de plastique seulement. Ne
pas utiliser de produits chimiques et dissolvants. S’assurer périodiquement que les butées sont toujours en place et que le
déflecteur est toujours bien retenu. Éviter de laver le véhicule dans un lave-auto automatique. Ne pas tirer sur le déflecteur
pour ouvrir ou fermer le capot.

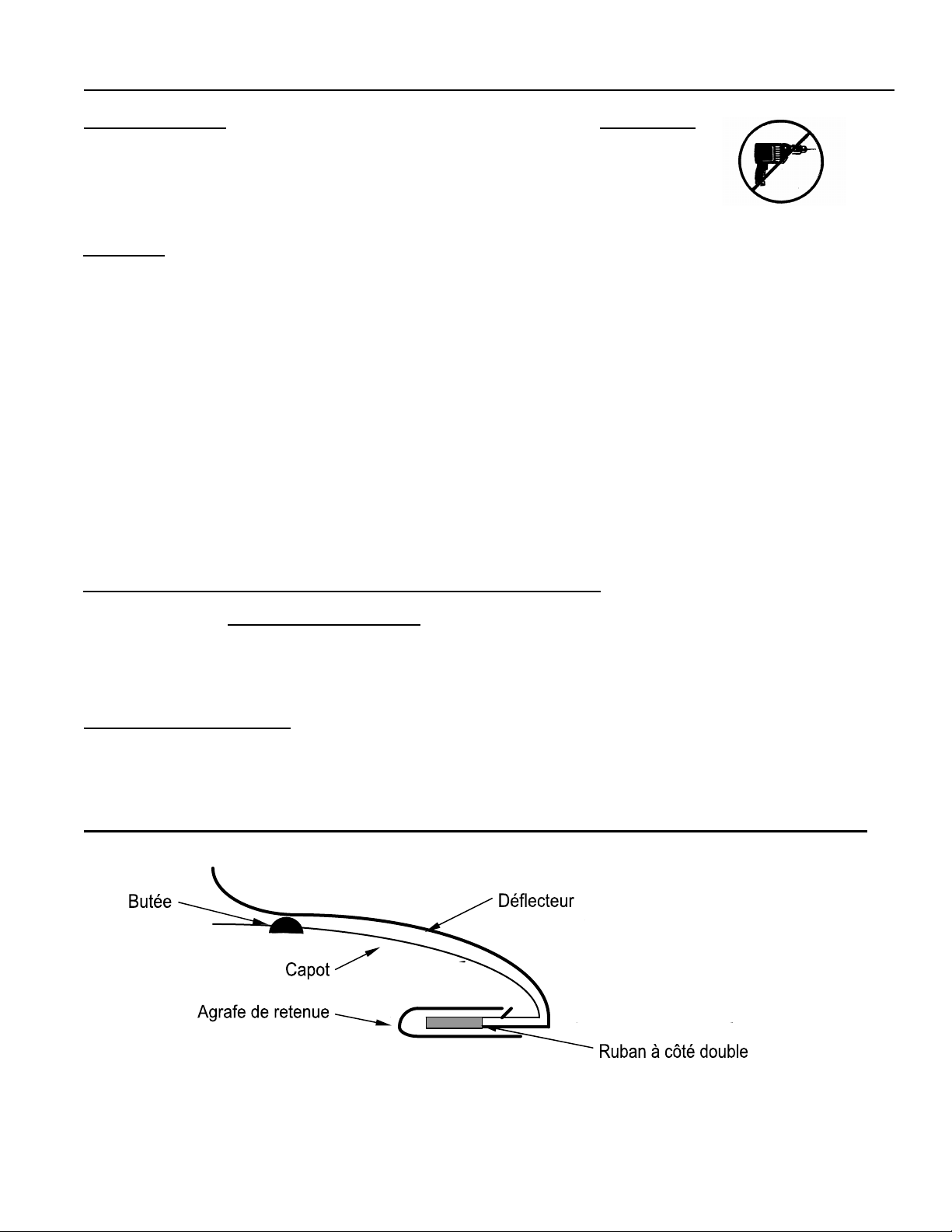

Illustration – Emplacement des butées
HOOD
CLIP
DEFLECTOR
TWO SIDED TAPE
Merci de vous êtes procuré un déflecteur form fit.
Conserver cette feuille pour les instructions d’entretien et les renseignements concernant le nécessaire d’installation.
Fabriqué au Canada Rev6.070911
