Fortin EVO ONE Installation and operating instructions

ONE REV.: 20170323
ADDENDUM - SUGGESTED WIRING CONFIGURATION
ADDENDA - SCHÉMA DE BRANCHEMENT SUGGÉRÉ
Vehicle DATA functions supported (Functional if equipped)
Fonctions du véhicules supportés en DATA (Fonctionnelle si est équipé)
VEHICLE
VEHICULES
YEARS
ANNÉES
Lock
Unlock
Arm
Disarm
Tachometer
Tachometer
Door Status
Trunk Status
Hand-Brake Status
Foot-Brake Status
RAM
PROMASTER
2014-2017
•
•
•
•
•
•
•
•
•
•
1
9
CAN HIGH
DASH LOCK/UNLOCK SWITCH
CAN LOW
Harness from driver door
Harnais provenant de la
porte conducteur
Center dash
Au centre du tableau de bord
OBDII Connector
Connecteur OBDII
Behind headlight
Derrière les phares
Ignition switch
Commutateur d’Ignition
(-)PARKING
LIGHTS
UNLOCKLOCK
(+)12V
(+)IGNITION1
(+)IGNITION2 (+)STARTER
(+)ACCESSORY
Parts required (Not included) Pièce(s) requise(s) (Non incluse(s))
2x 1 K Ohm Resistor
1x vehicle key
2X Resistances 1 K Ohm
1X clé du véhicule
Guide # 29611
BYPASS FIRMWARE VERSION
VERSION LOGICIELLE CONTOURNEMENT This manual may change without notice.
www.fortinbypass.com for latest version.
Ce Guide peut faire l’objet de changement
sans préavis. www.fortinbypass.com pour la
récente version.
0.68
ONLY - SEULEMENT
Page 1 / 6
REGULAR INSTALLATION
INSTALLATION RÉGULIÈRE

Yellow In A1
Purple Out A2
Purple/White Out A3
Green Out A4
White Out A5
Orange Out A6
Orange/Black Out A7
Dk.Blue Out A8
Red/Blue In A9
Lt.Blue/Black In/Out A10
Black In A11
Pink Out A12
Yellow/Black Out A13
Brown/White In A14
Pink/Black In A15
Purple/Yellow In/Out A16
Green/White In/Out A17
Green/Red In/Out A18
White/Black Out A19
Lt.Blue In/Out A20
C5 Brown
C4 Gray/Black
C3 Gray
C2 Orange/Brown
C1 Orange/Green
D6 White/Red
D5 White/Blue
D4 White/Green
D3 Yellow/Red
D2 Yellow/Blue
D1 Yellow/Green
White Out E1
Orange Out E2
Red In E3
Black In E4
Pink In/Out E5
Yellow Out E6
This guide may change without notice. See www.fortin.ca for latest version.
Ce guide peut faire l’objet de changement sans préavis. Voir www.fortin.ca pour la récente version.
WIRING CONNECTION | GUIDE DE BRANCHEMENTS
CAN LOW
CAN HIGH
SEE NEXT PAGE
VOIR PAGE SUIVANTE
LOCK ALL DOOR
GROUND
LOCK ALL DOOR
Ground
Masse
(+) Ignion
UNLOCK FRONT DOOR
(-) Parking Lights
LOCK/UNLOCK SWITCH
UNLOCK BACK DOOR
(+) Ignion2
(+) Accessory
(+) 12V
Ground
(+) Ignion
(+) Starter

Harness from driver door

Center dash

Back view - Behind
headlight, Black
connector

Back view - White
connector, Ignition
switch

OBDII Front
view
Harnais provenant de la porte
conducteur
Au centre du
tableau de bord
Vue de dos - Derrière
les phares, Connec-
teur Noir.
Vue de dos - Connec-
teur Blanc, Commuta-
teur d’Ignition
OBDII Vue de
face
A10 A19 A12 E3 E1 E5 E2 E6 C3 C4
UNLOCK LOCK
DASH LOCK/
UNLOCK
SWITCH
(-)PARKING
LIGHTS (+)12V (+)IGNI- TION2
(+)IGNI-
TION1
(+)ACCES-
SORY
(+)STAR-
TER CAN HIGH CAN LOW
Grey/White
Gris/Blanc
Blue/Yellow
Bleu/Jaune
Grey/Black
Gris/Noir
Yellow/Black
Jaune/Noir
Red/Black
Rouge/Noir
White/Black
Blanc/Noir
Blue/Red
Bleu/Rouge
Blue
Beu
Brown/White
Brun/Blanc
Blue/Black
Bleu/Noir
White/green
Blanc/vert
CAR SIDE
CÔTÉ VÉHICULE
DOOR SIDE
CÔTÉ PORTE
CUT
A20/D3
D1
1
9
6 5 4 3 2 1
12 11 10 9 8 7 765
43 2
1





Ground
Masse
1 K Ohm
Resistor
Résis-
tance
1 K Ohm
Resistor
Résis-
tance
2 3 4 5 6 7 8
10 11 12 13 14 15 16
Page 2 / 6

This guide may change without notice. See www.fortin.ca for latest version.
Ce guide peut faire l’objet de changement sans préavis. Voir www.fortin.ca pour la récente version.
KEY CONTROL |CONTRÔLE DE LA CLÉ
D6 White/Red KEY RAP
D5 White/Blue ENROULEMENT DE CLÉ
D4 White/Green
D3 Yellow/Red
D2 Yellow/Blue
D1 Yellow/Green
Wrap 5 to 10 loops (22 to 26 gauge wire) around the key.
Wrap 3 to 4 loops (22 to 26 gauge wire) around the ignition
barrel.
Faire 5 à 10 tours autour de la clé (avec un l de calibre 22
à 26 gauge).
Faire 3 à 4 tours autour du barillet d’ignition (avec un l de
calibre 22 à 26 gauge).
.com
This manual may change without notice. www.fortin.ca for latest version. | Ce Guide peut faire l’objet de changement sans préavis. www.fortin.ca pour la récente version.
Page 3 / 6

PROGRAMMING PROCEDURE | PROCÉDURE DE PROGRAMMATION
Release the programming
button when the BLUE LED is
ON.
If the BLUE LED is not ON solid
disconnect the 6-Pin Main
connector and go back to step 1.
Insert the required remaining
connectors.
2
3
4
Turn the Ignition to the
ON/RUN position.
5
Turn the Ignition to the OFF
position.
Press and hold the
programming button:
Insert the 6-Pin Main connector.
The module is now
programmed.
Le module est
programmé.
Insérez les connecteurs requis
restants.
Tournez la clé en position
ignition (ON).
Tournez la clé à OFF.
Appuyez et maintenir le
bouton de programmation
enfoncé:
Insérez le connecteur
Principal à 6-broches.
Relâchez le bouton de
programmation quand la DEL
BLEUE est allumée.
Si la DEL BLEUE n'est pas
allumée débranchez le
connecteur Principal à 6-
broches et retournez au
début de l'étape 1.
 The LEDs will alternate
between BLUE, RED, YELLOW
& BLUE/RED flashes.
 Les DELS alterneront entre
un clignotement BLEU,
ROUGE, JAUNE &
BLEU/ROUGE.
 The BLUE LED will flash
rapidly.
 La DEL BLEU clignotera
rapidement.
 The BLUE LED will turn off.  La DEL BLEU s'éteint.
LOCK
ACC ON
PUSH
START
IGN
TURN
ON/RUN
LOCK
ACC ON
PUSH
START
OFF
TURN
OFF
1
ALL_NISSANINFINITI_CAHIER_ALL_Rev3.indd
x1
HOLD
A
E
F
G
J
I
H
B
C
D
LED may differ depending on the module casing.
L’apparence des DELS peut différer selon le boîtier du module.
RELEASE
A
E
F
G
J
I
H
B
C
D
ON BLUE
BLEU
A
E
F
G
J
I
H
B
C
D
A
E
F
G
J
I
H
B
C
D
A
E
F
G
J
I
H
B
C
D
A
E
F
G
J
I
H
B
C
D
A
E
F
G
J
I
H
B
C
D
IGNITION ON
ON
IGNITION OFF
FLASH
RAPIDLY
A
E
F
G
J
I
H
B
C
D
IGNITION ON IGNITION OFF
OFF
A
E
F
G
J
I
H
B
C
D
This guide may change without notice. See www.fortin.ca for latest version.
Ce guide peut faire l’objet de changement sans préavis. Voir www.fortin.ca pour la récente version.
KEY BYPASS PROGRAMMING PROCEDURE |PROCÉDURE DE PROGRAMMATION CONTOURNEMENT DE CLÉ
Page 4 / 6

This guide may change without notice. See www.fortin.ca for latest version.
Ce guide peut faire l’objet de changement sans préavis. Voir www.fortin.ca pour la récente version.
REMOTE STARTER PROGRAMMING PROCEDURE |PROCÉDURE DE PROGRAMMATION DU DÉMARREUR À DISTANCE
REFER TO THE QUICK INSTALL GUIDE INCLUDED WITH THE
MODULE FOR THE REMOTE STARTER PROGRAMMING.
RÉFÉREZ-VOUS AU GUIDE D’INSTALLATION RAPIDE INCLUS
AVEC LE MODULE POUR LA PROGRAMMATION DU DÉMARREUR
À DISTANCE.
Page 5 / 6

Service No : 000 102 04 2536
Date: xx-xx
INTERFACE MODULE
Made in Canada
PATENTS PENDING US: 2007-228827-A1
www.fortinbypass.com
HARDWARE VERSION
FIRMWARE VERSION

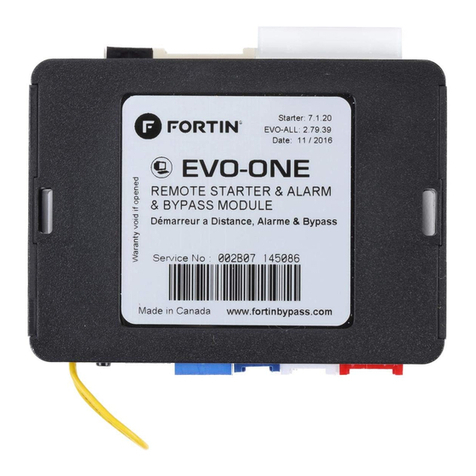

Module label | Étiquette sur le module
Notice: Updated Firmware and Installation Guides
Updated fi rmware and installation guides are posted on our web site on a regular
basis. We recommend that you update this module to the latest firmware and
download the latest installation guide(s) prior to the installation of this product.
Notice: Mise à jour microprogramme et Guides d’installations
Des mises à jour du Firmware (microprogramme) et des guides d’installation
sont mis en ligne régulièrement. Vérifiez que vous avez bien la dernière version
logiciel et le dernier guide d’installation avant l’installation de ce produit.
WARNING
The information on this sheet is provided on an (as is) basis with no representation or warranty of accuracy whatsoever.
It is the sole responsibility of the installer to check and verify any circuit before connecting to it. Only a computer safe
logic probe or digital multimeter should be used. FORTIN ELECTRONIC SYSTEMS assumes absolutely no liability or
responsibility whatsoever pertaining to the accuracy or currency of the information supplied. The installation in every case
is the sole responsibility of the installer performing the work and FORTIN ELECTRONIC SYSTEMS assumes no liability
or responsibility whatsoever resulting from any type of installation, whether performed properly, improperly or any other
way. Neither the manufacturer or distributor of this module is responsible of damages of any kind indirectly or directly
caused by this module, except for the replacement of this module in case of manufacturing defects. This module must be
installed by qualified technician. The information supplied is a guide only. This instruction guide may change without
notice. Visit www.fortinbypass.com to get the latest version.
MISE EN GARDE
L’information de ce guide est fournie sur la base de représentation (telle quelle) sans aucune garantie de précision et
d’exactitude. Il est de la seule responsabilité de l’installateur de vérifier tous les fils et circuits avant d’effectuer les connexions.
Seuls une sonde logique ou un multimètre digital doivent être utilisés. FORTIN SYSTÈMES ÉLECTRONIQUES n’assume
aucune responsabilité de l’exactitude de l’information fournie. L’installation (dans chaque cas) est la responsabilité de
l’installateur effectuant le travail. FORTIN SYSTÈMES ÉLECTRONIQUES n’assume aucune responsabilité suite à
l’installation, que celle-ci soit bonne, mauvaise ou de n’importe autre type. Ni le manufacturier, ni le distributeur ne se
considèrent responsables des dommages causés ou ayant pu être causés, indirectement ou directement, par ce module,
excepté le remplacement de ce module en cas de défectuosité de fabrication. Ce module doit être installé par un technicien
qualifié. L’information fournie dans ce guide est une suggestion. Ce guide d’instruction peut faire l’objet de changement
sans préavis. Consultez le www.fortinbypass.com pour voir la plus récente version.
Copyright © 2006-2014, FORTIN AUTO RADIO INC ALL RIGHTS RESERVED PATENT PENDING
TECH SUPPORT
Tél: 514-255-HELP (4357)
1-877-336-7797
ADDENDUM GUIDE WEB UPDATE | MISE À JOUR INTERNET
www.fortinbypass.com
ONE
Page 6 / 6
