Fortin EVO-ALL-411 User manual

EVO-ALL-411
DIGITAL REMOTE STARTER / CAN ALARM WITH REMOTE TRANSMITTER KIT
DÉMARREUR À DISTANCE DIGITAL / ALARME CAN AVEC ENSEMBLE DE TÉLÉCOMMANDES GUIDE # 69291
• CAUTION, THIS UNIT IS NOT COMPATIBLE WITH ALL
VEHICLES: SEE VEHICLE FIT GUIDE AT : http://fortin.ca/
en/features/stand_alone_remote_starter.html
• REMOTE STARTER ONLY COMPATIBLE WITH AUTOMATIC
TRANSMISSION VEHICLES.
• CETTE ENSEMBLE NE CONVIENT PAS À TOUS LES VÉHICULES: VOIR LA
LISTE DES VÉHICULES SUPPORTÉS AU : http://fortin.ca/fr/features/
stand_alone_remote_starter.html
• DÉMARREUR À DISTANCE COMPATIBLE AVEC VÉHICULE À
TRANSMISSION AUTOMATIQUE SEULEMENT.
PARTS INCLUDED | PIÈCES INCLUSES
4x Cable (1x 5pins, 1x 4pins,
1x 5pins red, 1x 20pins) 4x Câbles (1x 5pins, 1x 4pins, 1x 5pins rouge, 1x 20pins)
1x RFA2A Cable 1x Câble RFA2A
1x Wirecolor card 1x Carte wirecolor
1x RM411 Remote User guide 1x Guide utilisateur de la
télécommande RM411
1x Warning label 1x Autocollant d’avertissement
1x Antenna Câble 1x Câble d’antenne
1x Hood pin 1x Contact de capot
1x EVO-ALL 1x ANT-FMH-
2W 2x RM411 1x Valet switch 1x Commutateur valet
PARTS REQUIRED (NOT INCLUDED) | PIÈCES REQUISES (NON INCLUSES) INFORMATIONS
1x Microsoft Windows Computer (Internet
connection required) 1x Ordinateur Microsoft Windows (connection Internet
requise)
www.fortin.ca
Technical support: TEL: [phone]
1-877-336-7797
Guide version : 20170911
Copyright © 2017 / FORTIN AUTO RADIO
INC / ALL RIGHTS RESERVED / MADE IN
CANADA
1x Flash Link Updater 1x Flash Link Updater
See vehicle individual guide
for more information on parts
required
Voir le guide individuel du véhicule pour
connaître les pièces requises.

CHOOSE YOUR INSTALLATION TYPE | CHOISIR SON MODE D’INSTALLATION
REMOTE STARTER DÉMARREUR À DISTANCE ALARM ALARME
Stand Alone Installation
for Automatic Transmission
only
OR
Stand Alone Installation
with T-harness for Automatic
Transmission only
Installation stand alone
pour transmission automa-
tique seulement
OU
Installation stand alone
avec Harnais en T pour
transmission automatique
seulement
Installation with remote
starter installation for
Automatic Transmission
only.
OR
Installation without
remote starter installation.
Installation avec
démarreur à distance pour
transmission automatique
seulement.
OU
Installation sans
démarreur à distance.
DOWNLOAD SPECIFIC
VEHICLE INSTALL GUIDE AT
WWW.FORTIN.CA
TÉLÉCHARGEZ LE GUIDE
SPÉCIFIQUE AU VÉHICULE
AU WWW.FORTIN.CA
DOWNLOAD
GUIDE #16221 AT
WWW.FORTIN.CA
TÉLÉCHARGEZ
LE GUIDE #16221 AU
WWW.FORTIN.CA
TRANSMITTER KIT PROGRAMMING | PROGRAMMATION ENSEMBLE DE TÉLÉCOMMANDES
Program bypass option:
Programmez l’option du contournement:
UNIT OPTION
OPTION UNITE DESCRIPTION
H2 Supported RF KITS: FORTIN2
Kits RF support: FORTIN2

CONNECTION GUIDE WITH T-HARNESS | GUIDE DE CONNECTION AVEC T-HARNAIS
ANTENNA CABLE
CÂBLE ENTENNE
DOWNLOAD THE COMPLETE VEHICLE INSTALL
GUIDE AT WWW.FORTIN.CA FOR THE OTHER
NECESSARY CONNECTIONS. THE EVO-ALL
MUST BE CONNECTED AND PROGRAMMED TO
THE VEHICLE.
TÉLÉCHARGEZ LE GUIDE D’INSTALLATION
COMPLET DU VÉHICULE AU WWW.FORTIN.CA
POUR LES AUTRES BRANCHEMENTS REQUIS.
LE EVO-ALL DOIT ÊTRE BRANCHÉ ET
PROGRAMMÉ AU VÉHICULE.
ALL
RFA2A
Red
Black
ISOLATE
NOT CONNECTED
---------------------
ISOLEZ
NON BRANCHÉ
BLUE FEMALE
CONNECTOR
CONNECTEUR
FEMELLE BLEU
BLACK FEMALE
CONNECTOR
CONNECTEUR
FEMELLE NOIR
BLACK 4-PIN DATA-LINK
T-HARNESS* CONNECTOR
CONNECTEUR 4-PIN
DATA-LINK DU T-HARNAIS*
BLACK 4-PIN
CONNECTOR
CONNECTEUR
4-PIN NOIR
T-HARNESS*
AVAILABLE *Optional -
Sold separately depending
on the vehicle.
---------------------
HARNAIS EN T*
DISPONIBLE: *Optionnel
- vendu séparement
selon le véhicule.
CONNECTION GUIDE WITHOUT T-HARNESS | GUIDE DE CONNECTION SANS T-HARNAIS
ANTENNA CABLE
CÂBLE ENTENNE
Red 12V Battery (+)
Black Ground | Masse (-)
FUSE
FUSIBLE
12V
Battery (+)
Ground
Masse
ALL
RFA2A
BLUE FEMALE
CONNECTOR
CONNECTEUR
FEMELLE BLEU
BLACK FEMALE
CONNECTOR
CONNECTEUR
FEMELLE NOIR
DOWNLOAD THE COMPLETE VEHICLE INSTALL
GUIDE AT WWW.FORTIN.CA FOR THE OTHER
NECESSARY CONNECTIONS. THE EVO-ALL
MUST BE CONNECTED AND PROGRAMMED TO
THE VEHICLE.
TÉLÉCHARGEZ LE GUIDE D’INSTALLATION
COMPLET DU VÉHICULE AU WWW.FORTIN.CA
POUR LES AUTRES BRANCHEMENTS REQUIS.
LE EVO-ALL DOIT ÊTRE BRANCHÉ ET
PROGRAMMÉ AU VÉHICULE.
NOT CONNECTED
---------------------
NON BRANCHÉ
BLACK 4-PIN
CONNECTOR
CONNECTEUR
4-PIN NOIR

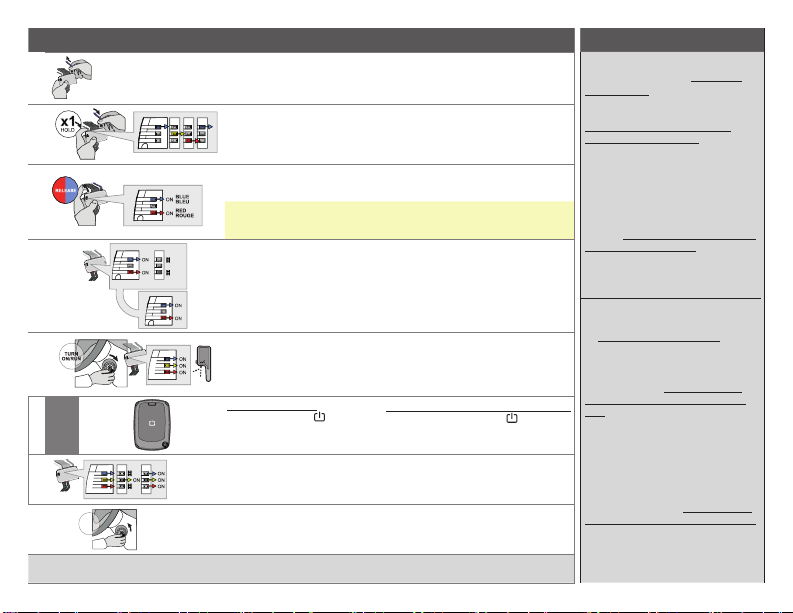

PROGRAMMING REMOTE TRANSMITTER(S) I PROGRAMMATION DES TÉLÉCOMMANDES WARNING | MISE EN GARDE
1
Unplug the 4 Pin (Data-Link)
connector.
Débranchez le connecteur 4 pins (Data-
Link).
REMOTE STARTER INSTALLATION
ONLY COMPATIBLE WITH AUTOMATIC
TRANSMISSION VEHICLES.
SEE VEHICLE FIT GUIDE AT :
http://fortin.ca/en/features/stand_
alone_remote_starter.html
Neither the manufacturer or distributor
of this module is responsible for
damages of any kind either indirectly
or directly caused by this module,
except for the replacement of this
module in case of manufacturing
defects. This module must be installed
by a qualied technician. This
instruction guide may change without
notice. Visit www.fortin.ca to obtain
the latest version.
INSTALLATION DU DÉMARREUR À
DISTANCE COMPATIBLE AVEC VÉHICULE
À TRANSMISSION AUTOMATIQUE
SEULEMENT.
VOIR LA LISTE DES VÉHICULES
SUPPORTÉS AU : http://fortin.ca/fr/
features/stand_alone_remote_starter.
html
Ni le manufacturier, ni le distributeur
ne se considèrent responsables
des dommages causés ou ayant
pu être causés, indirectement ou
directement, par ce module, excepté le
remplacement de ce module en cas de
défaut de fabrication. Ce module doit
être installé par un technicien qualié.
Ce guide d’instruction peut faire
l’objet de changement sans préavis.
Consultez le www.fortin.ca pour voir la
plus récente version.
2Press and hold the programming
button:
Reinsert the 4-Pin (Data-Link)
connector.
Appuyez et maintenir enfoncé le bouton de
programmation:
Insérez le connecteur 4 pins (Data-Link)
3Release the programming button
when LEDs are BLUE & RED.
Relâchez le bouton de programmation
quand les DELs sont BLEU et ROUGE
sont allumées.
If the LED are not solid BLUE and
RED disconnect the 4-Pin connector
(Data-Link) and go back to step 1.
Si les LED ne sont pas ALLUMÉES BLEU
et ROUGE, débranchez le connecteur 4 pins
(Data-Link) et allez au début de l’étape 1.
4OFF
OFF
Press and hold the programming
button until the Blue and RED
LED turn back ON.
Pesez et gardez appuyé le bouton de
programmation jusqu’à ce que les DELS
BLEU et ROUGE se rallument.
The Blue and Red LED will go Off
and back On.
Les DELs BLEU et ROUGE s’éteignent et
se rallument.
5
LOCK
ACCON
PUSH
START
IGN
FLASH
Turn the key to the ON/RUN
position. Tournez la clé à la position ON/RUN.
The Blue, Yellow and Red LEDs
will turn On.
The antenna will ash rapidly.
Les DELs BLEU, JAUNE et ROUGE
s’allument.
L’antenne clignote rapidement.
6
RM411
On each Transmitter
Press and HOLD the for 12SEC.
and WAIT for the BLUE LED to
TURN OFF THEN ON then release.
SUR CHACUNE DES TÉLÉCOMMANDES:
Appuyez et tenez enfoncé le pour 12SEC.
et attendre que la Del BLEU S’ALLUME
S’ÉTEIGNE ET SE RALLUME, ensuite relâchez.
The Blue and Red LEDs will ash
once everytime to conrm.
Les DELs BLEU et ROUGE clignoterons
une fois pour conrmer.
7
START
OFF
TURN
OFF Turn the Ignition to the OFF posi-
tion and test the installation.
Tournez la clé à OFF et testez l’instal-
lation.
The remote is now programmed. La télécommande est maintenant
programmée.
