Fortin Evo-one rf751w User manual

ALL-IN-ONE DATA INTERFACE

REMOTE STARTER / ALARM

QUICK INSTALLATION GUIDE

A20

WIRING / CONNECTION GUIDE

Black

White

(3-PIN) SHOCK SENSOR

(2-PIN) Valet/

Programming Button

DCBHIJ

(6-PIN) BYPASS REL AY

(5-PIN) CAN-BUS (4-PIN) RS-232 DATA-LINK & FLASH-LINK UPDATER PORT

BYPASS PROGRAMMING BUTTON

REMOTE STARTER PROGRAMMING LED

CUT LOOP FOR

AUTOMATIC

TRANSMISSION

MODE.

Red White Blue Blue Black

LED Blue CAN ACTIVITY

LED Yellow IGNITION ON

LED Red BYPASS DATA

(+) Foot Brake Black IN

750mA (-) Parking lights Pink OUT

750mA (-) Trunk Release/AUX Yellow/Black OUT

(-) Hand Brake Brown/White IN

(-) Hood/Door Pink/Black IN

Bypass cong. Purple/Yellow

Bypass cong. Green/White

Bypass cong. Green/Red

Bypass cong. White/Black OUT

Bypass cong. Lt.Blue

750 mA MAXIMUM OUTPUT. DO NOT EXCEED THE MAXIMUM CURRENT OR PERMANENT DAMAGE TO THE MODULE WILL OCCUR THAT WILL NOT BE COVERED

UNDER WARRANTY.

(20-PIN) SECONDARY CONNECTOR

(4-PIN) ANTENNA(4-PIN) DATA-LINK ANTENNA

IN Yellow (+) BYPASS IGNITION

OUT Purple (-) LOCK 750mA

OUT Purple/White (-) UNLOCK 750mA

OUT Green (-) IGNITION 750mA

OUT White (-) START 750mA

OUT Orange (-) DISARM 750mA

OUT Orange/Black (-) HORN/SIREN 2 Amp

OUT Dk.Blue (-) GWR/PROGRAMMABLE 750mA

IN Red/Blue BYPASS CONFIG.

Lt.Blue/Black BYPASS CONFIG.

Ground Black IN

(+) Ignition Pink OUT

(+) Starter Yellow OUT

OUT White (+) PARKLIGHTS/IGN2/ACC/START

PROGRAMMABLE OUTPUT (FUNCTION 2 & 31)

OUT Orange (+) ACC / IGN2

PROGRAMMABLE OUTPUT (FUNCTION 2 & 31)

IN Red (+) 12V

(6-PIN) POWER CONNECTOR

PAGE 1

EVO-ONEEVO-ONE

RF751W

download the

specific vehicle

installation guide at:

www.foRtin.ca

GUIDE # 32971

PAGE 2

PROGRAMMING REMOTE TRANSMITTER(S)

The system can learn up to a maximum of 4 transmitters.

Any transmitters can be stored in more than 1 memory slot.

When a 5th transmitter is learned the 1st remote is erased (FIFO). *Valet switch sold separately

STEP 1 STEP 2 STEP 3 STEP 4 STEP 5 STEP 6

WITH IGNITION SWITCH

Turn the Ignition

OFF. Turn the

Ignition ON.

The LED

will turn

ON.

Press and

release

the brake

pedal four

times.

Turn

the

Igni-

tion

ON.

WITH VALET SWITCH*

Press and hold the

valet switch* until

the parking lights

turn ON, the horn/

siren will chirp. x5

Press and release the valet

switch* ve time.

The parking lights will ash

and the horn/siren will chirp

each time to conrm. x1

Press and

release

the brake

pedal

once.

The

LED

will

ash

rapidly.

On each Transmitter press and

release the button then

press and release the

button.

The LED will stop

ashing for a

second conrming

programming.

Turn the

Ignition

OFF to exit

program-

ming.

ERASES ALL REMOTES THAT HAVE BEEN PROGRAMMED AND RESETS ALL FUNCTIONS BACK TO DEFAULT.

Disarm

the system

(The

antenna

led must

not be

ashing,

see enter/

exit valet

mode

p.6).

STEP 1 STEP 2 STEP 3 STEP 4 STEP 5 STEP 6

Turn

the

Ignition

ON.

OR Press and

hold the valet

switch* or

the antenna

button until

the Parking

lights turn

ON, the horn/

siren will

chirp.

OR Press

and

release

the valet

switch*

or the

antenna

button

TIMES.

X1 Press

and re-

lease the

brake

pedal

once.

OR Press

and hold

the valet

switch* or

the antenna

button for

5 seconds.

The Parking

lights will

ash to

conrm.

Turn the

Ignition

OFF to

exit pro-

gram-

ming.

The

Parking

lights

will

ash 4

times.

FMH

2-W

FMH

2-W

FMH

2-W

Within 5 sec.

FUNCTION PROGRAMMING

Disarm

the

system

(The

antenna

led

must

not be

ash-

ing, see

enter/

exit

valet

mode

p.6).

STEP 1 STEP 2 STEP 3 STEP 4 STEP 5 STEP 6

FMH

2-W

FMH

2-W

MODE 1 - LOCK

MODE 2 - UNLOCK

MODE 3 - START (3 SECONDS)

MODE 4 - TRUNK (3 SECONDS)

MODE 5 - TRUNK LOCK

MODE 6 - TRUNK UNLOCK

Turn the

Ignition

ON.

Press and hold the

valet switch* or

the antenna button

until the Parking

lights turn ON,

the horn/siren will

chirp.

*Valet switch

sold separately

The

LED will

ash

rapidly.

Press and release the valet

switch or the antenna but-

ton X time for the desired

function. The Parking lights

will ash and the horn/

siren will chirp each time

to conrm.

Press and

release the

brake-

pedal

once.

Turn the

Ignition

OFF to exit

program-

ming.

The Park-

ing lights

will ash

4 times.

Press the BUTTON on a programmed remote to select the

mode (X).

The Parking lights will ash 1-6 times to conrm.

Within 5 sec.

Return to step 3 to programmed the next option

FUNCTION

FUNCTION MODE 1 MODE 2 MODE 3 MODE 4 MODE 5 MODE 6

1 — — — — — — —

Programmable Output

(+) Ign/Acc/Start

(FUNCTION 31

MODE 4)

White (+)Ignition2

White

(+)Accessory2 White (+)Start2 White (+)Start

— —

Orange (+)Accessory Orange (+)Accessory Orange (+)Accessory Orange (+)Ignition2

Pink (+)Ignition Pink (+)Ignition Pink (+)Ignition Pink (+)Ignition

Yellow (+)Start Yellow (+)Start Yellow (+)Start Yellow (+)Start2

3 Tachless sensivity Increase

crank time (By default) Decrease

crank time

4Remote car starter

runtime Gas: 15 minutes

Diesel: 30 minutes Gas: 7 minutes

Diesel: 14 minutes Gas: 3 minutes

Diesel: 6 minutes — — —

5Add Remote on FMH

antenna series Add Remote — — — — —

6 Doorlock option No Unlock before remote-start &

Lock after remote-start. Lock after remote-start. Unlock and relock after

shut-down. Relock 10 sec.after

shut-down. Disarm before shut

down.

7 Ignition Doorlock option No Lock after foot-brake &

unlock after key is turned OFF. Unlock after key is turned

OFF. Doorlock Output at Ignition

only. — —

8 Unlock Pulse Time Single 0.25 sec Double 0.25 sec Single 4.0 sec Single 2.5 sec Single 1.5 sec Single 0.75 sec

9Active or Passive Alarm

& Starter Kill.

Active

Press LOCK to activate

the Alarm and starter-kill.

Passive (Lock disabled)

Arm alarm activate starter-kill

30(MODE 4), 60(MODE5), or

120(MODE6) sec. after the door

is closed.

Passive (Lock enabled)

Arm alarm, activate starter-kill

and lock doors 30(MODE 4),

60(MODE5), or 120(MODE6)

sec. after the door is closed.

Passive arm

30 seconds (by default if

MODE 2 or 3 is activated.

Passive arm

60 seconds. (if MODE

2 or 3 is activated.

Passive arm 120

seconds. (if MODE 2

or 3 is activated.

FUNCTION MODE 1 MODE 2 MODE 3 MODE 4 MODE 5 MODE 6

Starter Kill Output.

Required function 32

mode 4. - Dk.Blue (A8)

= starter-kill.

Starter-kill &anti-grind Anti-grind only Relay normally open — — —

11 Sound Conrmation

& LED antenna

Antidémarreur

1st LOCK/UNLOCK silent

2nd LOCK/UNLOCK sound

---------------------------

Antenna LED active.

LOCK/UNLOCK

sound always. Antenna LED disabled. Antenna LED disabled with

ignition. Conrmation sound at

LOCK only Panic mode disabled

Output horn/siren

conguration Horn(-) only. Siren(+) Output (E1) white

Siren(+) Output (E1) white

and Horn(-) Siren(-) only (A7) — —

Conrmation Pulse

Long

Short

—

Alarm ON/OFF

Starter ON/OFF

Alarm OFF

Remote-starter ON

Alarm ON

Remote-starter ON.

Alarm ON

Remote-starter OFF — — —

15 Smart Arming

Smart Doorlock

Smart Lock pulse Disable

(Unlock signal) Automatically

LOCK and rearm alarm if

door(s) are not opened after

30 seconds.

Automatic Lock when starter

kill arms. Lock pulse only when its

Unlock — —

Cold Start Timer

3 hours at -5

c/Runtime

1.5 hours at -5

c/Runtime

3 hours at -5

c/5 minutes

1.5 hours at -5

c/5 minutes

Cold time OFF

—

17 — — — — — — —

18 Diesel Mode Disable

Enable (20 seconds)

Delay between Ignition

power up and Starter (crank).

Enable (10 seconds)

Delay between Ignition

power up and Starter (crank).

Enable

No delay between Ignition

power up and Starter (crank). — —

19 Turbo timer Disable Run 2 minutes. Run 4 minutes. — — —

Engine supervision:

-Tachless -

-analog tach-

-Tach Data-Link-

Tachless on crank

and supervision Tach

Data-Link.

Tachless only.

( vehicles with automatic

transmission only)

Start (Crank) 20 sec +

Supervision by

Data-LInk Tach

Start (crank) 8 seconds

on Tachless.

( vehicles with automatic

transmission only)

Start (Crank) 8 sec +

Supervision by

Data-LInk Tach Tach Data-Link only

21 Start Attempts 2 1 3 — — —

22 —— — — — — —

23 Master RESET

RESET all programming

options by default.

(Retains already

programmed remote.)

— — — — —

24 — — — — — — —

25 Yellow/Black (A13) :

Aux1 --> LOCK

0.5 seconds &

disarm alarm 0.5 seconds 10 sec latch or

until a button is pressed. 20 sec latch or

until a button is pressed.

30 sec latch or

until a button is

pressed. Latch until shutdown

26 Hybrid mode Gas / Diesel vehicle Hybrid vehicle — — — —

—

Alarm Duration

30 seconds

60 seconds

120 seconds

—

30 Valet code Ignition ON

Valet button x3 times.

Ignition ON

Valet button x3 times

and x1 times 3 seconds.

Ignition ON

Valet button x4 times

and x1 times 3 seconds.

Ignition ON

Valet button x5 times

and x1 times 3 seconds.

Ignition ON

Valet button x6

times and x1 times

3seconds.

Ignition ON

Valet button x7 times

and x1 times 3 sec.

FUNCTION MODE 1 MODE 2 MODE 3 MODE 4 MODE 5 MODE 6

31 Special application

Programmable output (+) No special application

Priority on function 2

Special application - Function 2 (all option)

not available. White (+) Parking

Lights White (+) Parking

Lights White:(+) Parking-

Lights

Orange (+) Accessory Orange Ign.2 Orange:(+) Parking

lights

White wire (E1) : Enable at

ground out, disable with vehicle

ignition OFF.

White wire (E1) : Trunk

Output

Pink

(+) Ignition

Pink

Ign.1

Pink:(+) Ignition

Yellow

(+) Start

Yellow

(+) Start

Yellow:(+) Start

32 Ground Out Dk.Blue (Ground out):

Shut-down 1 second after

remote start run time.

Dk.Blue (Ground out):

Shut-down 3 seconds after

remote start run time.

Dk.Blue

(Ground Out):

Shutdown After

D.k Blue

(Ground Out):

Starter-Kill

D.k Blue

(Ground Out):

Arm / Rearm

Controlled by CAN

learning

Manual transmission

function

Manual transmission

completed by door closed.

Automatically activated by hand-

brake and Foot Brake

Manual sequence completed

by locking the doors

Cancel ready mode when

trunk open. — —

34 Trunk output Pulse 0.5 seconds Pulse 2.5 seconds Unlock before trunk pulse

0.5sec Trunk Output at ignition only — —

Door unlock Special

application No special application

Activate vehicle ignition at

unlock.

Activate vehicle ignition and

accessory at unlock. — — —

36 Activation/desactivation

remote Valet Mode —by remote :

TRUNK --> LOCK + UNLOCK or

valet button By Valet button only — — —

37 Security Remote car

starter

Special application No special application

Security ON: Shutdown Engine

if the door is opened before

UNLOCK is pressed. (Door

trigger required).

— — — —

38 System control by OEM

Remote Disable Press 3x Lock to remote start Start/Stop on trigger shock

sensor Alarm control by OEM

Remote. Press Lock, Unlock

Lock to remote start —

39 Temperature option Disable Enable : AUX1 activated at

5oc when remote started (see

function 25) — — — —

LEGEND: FUNCTION BY DEFAULT

MANUAL TRANSMISSION SEQUENCE FOR COMPATIBLE VEHICLES ONLY

STEP 1 STEP 2 STEP 3 STEP 4 STEP 5 STEP 6 STEP 7

Make sure that

all doors are

closed and the

transmission is

in the NEUTRAL

position.

Push the

START button

(3sec.). The

Parking lights

will ash once

and then

remain on.

Remove the

key from the

ignition barrel.

The vehicle

will remain

running with

the Remote-

Starter.

Exit the vehicle

and close all of the

doors.The Remote-

Starter will stop

running once all the

doors are closed.

Release

the brake

pedal

While the engine

is running.

Engage the

parking brake.

Release

the brake

pedal

WILL DISABLE MANUAL TRANSMISSION SEQUENCE

STANDARD

• Open any door(s)

• Open the hood

• Disengage the parking brake

Note : If the Parking lights ash 3 times when Remote-

Starting, Ready Mode is not enabled.

PAGE 5

TO ENABLE COLD START MODE

( +)

Press and release the TRUNK button,

within 12 seconds simultaneously press

and hold the LOCK and START buttons

for 1 second. The parking lights will

ash once.

TO DISABLE COLD START MODE

• Press and release the TRUNK button,

within 12 seconds simultaneously press and

hold the LOCK and START buttons for 1

second. The parking lights will ash twice.

• Put the Remote-Starter/alarm into Valet

• Remote-Start the vehicle

• Open the hood

• Press the brake pedal

• Turn the key to the ignition position.

• Disable Ready Mode (manual transmission).

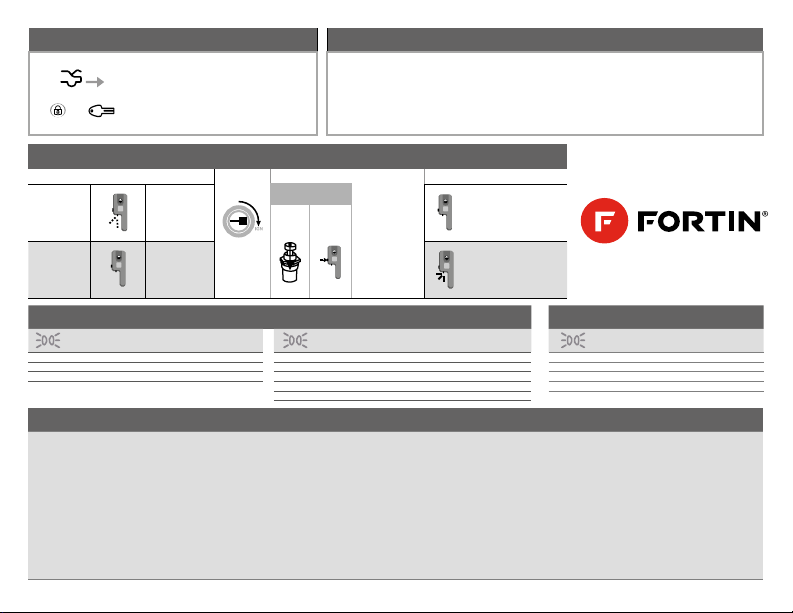

DISARM / ENTER / EXIT VALET MODE

STEP 1 STEP 2

to disarm

the system

System armed

: DEL ash

Insert the key

and turn it to the

ignition (ON/RUN)

position.

OR Within

10seconds

press and

release

the Valet

switch or

the antenna

button

3TIMES.

System dis-

armed :

LED is OFF

3x 3x

to enter and

exit valet

mode

System

disarmed :

LED is OFF

System disarmed

and in valet

mode :

LED is ON.

FMH

2-W

REMOTE START DIAGNOSTICS ALARM DIAGNOSTICS

Parking Lights ashes (before starting): Parking Lights ashes (after Shutdown): Parking Lights ashes (after disarm) :

3x Ready mode disabled 1x Normal stop (Brake, Park Brake) 3x Door open – zone 3

4x Valet mode activated (The LED is on) 3x Runtime expired or shut down by transmitter 4x Shock sensor – zone 4

5x Hood open 4x No tachometer signal 5x Hood open – zone 5

5x Hood open 6x Trunk open – zone 6

6x Over crank threshold (8 seconds)

WARNING

NOTICE The manufacturer will accept no responsibility for any electrical damage resulting from improper installation of the product, including either damage to the vehicle

itself or to the remote-starter module. This module must be installed by a certied technician including all of the supplied safety devices. Please note that this guide

has been written for trained professional technicians, a certain level of skills and knowledge is therefore assumed. Please review the Installation Guide carefully before

beginning any work.

WARNING By default this system is setup for vehicles with a manual transmission. For vehicles with an automatic transmission the safety wire loop on the main unit must

be cut. Before proceeding to the installation, make sure that the vehicle does not attempt to start when the when the vehicle is in the “drive” or “reverse” position. If an

automatic transmission vehicle starts when the transmission is in gear, ensure that the safety wire loop on the unit is not cut. Once the safety wire loop is cut, the system

is considered an automatic transmission remote-starter indenitely. Once a loop is cut all warranties, guaranties, and liability is immediately void if the unit is install on

a manual transmission vehicle.Neither the manufacturer or distributor of this module is responsible of damages of any kind indirectly or directly caused by this module,

except for the replacement of this module in case of manufacturing defects. This module must be install by qualied technician. This instruction guide may change

without notice. To download the installation guide, user guide, or the latest quick installation guide, visit: WWW.FORTIN.CA

Technical support: TEL: 514-255-4357 / 1-877-336-7797

PAGE 6

A20

Noir

Blanc

Détecteur d’impact

(3-pin)

Valet/Bouton de pro-

grammation (2pin)

DCBHIJ

(6-PIN) RELAIS POUR

CONTOURNEMENT

(5-PIN) CAN-BUS (4-PIN) PORT RS-232 DATA-LINK ET FLASH-LINK UPDATER

BOUTON DE PROGRAMMATION POUR CONTOURNEMENT

DEL DE PROGRAMMATION DU

DÉMARREUR À DISTANCE

COUPEZ LA BOUCLE

POUR LE MODE

TRANSMISSION

AUTOMATIQUE.

Rouge Blanc Bleu Bleu Noir

DEL Bleue ACTIVITÉS DU CAN

DEL Jaune IGNITION ON

DEL Rouge CONTOURNEMENT DE CLÉ ACTIVÉE

(+) Frein (pied) Signal Noir IN

750mA (-) Feux de sta-

tionnement

Rose OUT

750mA (-) Valise / AUX. Jaune/Noir OUT

(-) Frein à main Signal Brun/Blanc IN

(-) Capot/Porte Rose/Noir IN

Cong. contournement Mauve/Jaune

Cong. contournement Vert/Blanc

Cong. contournement Vert/Rouge

Cong. contournement Blanc/Noir OUT

Cong. contournement Bleu Pâle

SORTIE MAXIMUM 750MA. NE PAS DÉPASSER LE COURANT MAXIMUM OU DES DOMMAGES PERMANENTS, NON COUVERTS PAR LA

GARANTIE, SERONT CAUSÉS AU MODULE.

(20-PIN) CONNECTEUR SECONDAIRE

(4-PIN) ANTENNA(4-PIN) ANTENNE DATA-LINK

IN Jaune (+) IGNITION CONTOURNEMENT

OUT Mauve (-)VERROUILLE 750mA

OUT Mauve/Blanc (-)DEVEROUILLE 750mA

OUT Vert (-) IGNITION 750mA

OUT Blanc (-) DÉMARREUR 750mA

OUT Orange (-) DÉSARME 750mA

OUT Orange/Noir (-) KLAXON/SIRÈNE 2 Amp

OUT Bleu Foncé (-) GWR / PROGRAMMABLE 750mA

IN Rouge/Bleu CONFIG. CONTOURNEMENT

BleuPâle/Noir CONFIG. CONTOURNEMENT

Ground Noir IN

(+) Ignition Rose OUT

(+) Démarreur Jaune OUT

OUT Blanc

(+) LUMIÈRES DE STATIONNEMENT OU (+) IGNITION2 OU (+)

ACCESSOIRE OU (+) DÉMARREUR SORTIE PROGRAMMABLE

(FONCTION 2 ET 31)

OUT Orange (+) ACCESSOIRE OU (+) IGNITION2 SORTIE PROGRAMMABLE

(FONCTION 2 ET 31)

IN Rouge (+) 12V

(6-PIN) CONNECTEUR DE PUISSANCE

PAGE 1

TOUT-EN-UN, INTERFACE DATA

ET DÉMARREUR À DISTANCE / ALARME

GUIDE D’INSTALLATION RAPIDE

FILAGE / GUIDE DE BRANCHEMENTS

RF751W

EVO-ONE

RF751W

téléchaRgez le

guide d’installation

spécifique au véhicule

au : www.foRtin.ca

GUIDE # 32971

PROGRAMMATION DES TÉLÉCOMMANDES

Le système peut apprendre jusqu’à 4 télécommandes.

Une seule télécommande peut prendre les 4 emplacements (programmée 4 fois).

La 5e télécommande programmée supprime la première. *Bouton valet vendu séparément

ÉTAPE 1 ÉTAPE 2 ÉTAPE 3 ÉTAPE 4 ÉTAPE 5 ÉTAPE 6

AVEC IGNITION

Tournez l’ignition

à OFF Tournez la clef

à ignition.

La DEL

s’allume

Ap-

puyez et

relâchez

quatre

fois la

pédale de

frein.

Tournez

la clef à

igni-

tion.

AVEC VALET*

Appuyez et tenez

enfoncé le bouton

valet* jusqu’à ce

que les feux de posi-

tionnement s’allument

et que le klaxon/

sirène retentisse, puis

relâchez. x5

Appuyez et relâchez le

bouton valet* 5 fois. Les

feux de positionnement

clignoteront et le klaxon/

sirène retentira chaque fois

que le bouton est appuyé. x1

Ap-

puyez et

relâchez

une fois la

pédale de

frein.

La DEL

clignote

rapide-

ment.

SUR CHACUNE DES

TÉLÉCOMMANDES:

Appuyez et relâchez le

bouton ou ensuite

appuyez et relâchez le

bouton .

La DEL arrête de

clignoter 1 seconde

pour conrmer

l’apprentissage.

Tournez

l’ignition à

OFF pour

sortir du

mode de

programma-

tion.

DÉPROGRAMMATION DES TÉLÉCOMMANDES ENREGISTRÉES ET RÉINITIALISATION DES FONCTIONS PAR DÉFAUT

Dés-

armer le

système.

(La

Del de

l'antenne

ne doit

pas

clignoter.

voir

ENTRER/

SORTIE

MODE

VALET

p.6).

ÉTAPE 1 ÉTAPE 2 ÉTAPE 3 ÉTAPE 4 ÉTAPE 5 ÉTAPE 6

Tournez

la clé à

igni-

tion.

OU Appuyez et

tenez enfoncé

le bouton

valet* ou le

bouton de

l’antenne

jusqu’à ce que

les feux de po-

sitionnement

s’allument et

que le klaxon

retentisse, puis

relâchez.

OU Appuyez

23 FOIS

sur le com-

mutateur

valet* ou le

bouton de

l’antenne.

Les feux de

sta-

tionnement

et le klaxon/

sirène con-

rment.

Appuyez

et relâchez

une fois la

pédale de

frein.

OU Appuyez et

tenez enfoncé

le bouton

valet* ou le

bouton de

l’antenne

pendant

5 secondes.

Les feux de

sta-

tionnement

conrment.

Tournez

l’ignition à

OFF pour

sortir du

mode de

program-

mation. Les

lumières de

sta-

tionnement

clignotent

4fois.

FMH

2-W

x23 x23

FMH

2-W

FMH

2-W

En moins de 5 sec.

PAGE 2

PROGRAMMATION DES FONCTIONS

Désarmer

le sys-

tème. (La

Del de

l'antenne

ne doit

pas

clignoter.

voir

ENTRER/

SORTIE

MODE

VALET

p.6).

ÉTAPE 1 ÉTAPE 2 ÉTAPE 3 ÉTAPE 4 ÉTAPE 5 ÉTAPE 6

FMH

2-W

FMH

2-W

MODE 1 - VERROUILLAGE

MODE 2 - DÉVERROUILLAGE

MODE 3 - DÉMARRAGE (3 SEC.)

MODE 4 - VALISE (3 SECONDES)

MODE 5 - VALISE VERROUILLAGE

MODE 6 - VALISE DÉVERROUILLAGE

Tournez

la clef

à igni-

tion.

Appuyez et tenez

enfoncé le bouton

valet ou le bouton

sur l’antenne jusqu’à

ce que les feux de

positionnement

s’allument et que le

klaxon/sirène reten-

tisse, puis relâchez.

La DEL

clignote

rapide-

ment.

Appuyez 1 à X fois sur

le commutateur valet ou

le bouton sur l’antenne

pour sélectionner la fonc-

tion désirée. Les feux de

stationnement et le klaxon/

sirène conrment à chaque

pression du commutateur.

Appuyez

relâchez

une fois la

pédale de

frein.

Appuyez sur les boutons de l’une des télécommandes

programmées pour sélectionner le mode (x).

Les feux de stationnement conrment le mode en cligno-

tant de 1 à 6 fois.

Tournez

l’ignition à

OFF pour sor-

tir du mode

de program-

mation. Les

lumières de

stationnement

clignotent

4fois.

En moins

de 5 sec.

Retournez à l’étape 3 pour la prochaine option.

*Bouton valet vendu

séparément

FONCTIONS

FONCTIONS MODE 1 MODE 2 MODE 3 MODE 4 MODE 5 MODE 6

1—— — — — — —

Sortie (+) ign/acc/start

programmable

(FONCTION 31

MODE 4)

Blanc

(+) Ignition2

Blanc

(+) Accessoire2

Blanc

(+) Start2

Blanc

(+) Démarreur

— —

Orange

(+) Acc.

Orange

(+) Accessoire

Orange

(+) Acc.

Orange

(+) Ignition2

Rose (+) Ignition Rose (+) Ignition Rose (+) Ignition Rose (+) Ignition

Jaune

(+) Démarreur

Jaune

(+) Démarreur

Jaune

(+) Démarreur

Jaune

(+) Démarreur2

3Sensibilité du Tach

virtuel

Augmentation du

temps de

démarrage

(Par défaut) Diminution temps

démarrage

Temps de fonc-

tionnement du

démarreur

Gaz: 15 minutes

Diesel: 30 minutes Gaz: 7minutes

Diesel: 14minutes Gaz: 3minutes

Diesel: 6minutes — — —

Ajouter télécommande

sur Antenne serie FMH

Ajouter télécommande — — — — —

6Contrôle verrouillage/

déverrouillage Non Déverrouille avant et Verrouille

après le démarrage à distance Verrouille après le

démarrage à distance Sortie Lock/Unlock à Ignition

seulement.

Re-verrouille 10sec.

après le temps de

fonctionnement du

démarreur.

Désarme avant la ferme-

ture du moteur.

7Ignition contrôle

verrouillage/déver-

rouillage Non Verrouille lorsque le frein est

appuyé et déverrouille lorsque

la clé est tournée à OFF.

Déverrouille lorsque la clé

est tournée à OFF.

Pulsation de verrouillage de

portes seulement lorsque

l’ignition — —

Temps de la sortie du

Déverrouillage Simple 0.25seconde Double 0.25seconde Simple 4.0secondes Simple 2.5secondes Simple 1.5seconde Simple 0.75secondes

FONCTIONS MODE 1 MODE 2 MODE 3 MODE 4 MODE 5 MODE 6

9Alarme coupe

démarreur

actif ou passif

Actif Appuyez sur VER-

ROUILLER pour activer

l’alarme ou le coupe

moteur.

Passif (verrouillage désactivé.)

Après avoir éteint le moteur,

30(MODE 4), 60(MODE5),

ou 120(MODE6) sec. après

la sortie du véhicule l’alarme

et le coupe moteur s’active

automatiquement.

Passif (verrouillage

activé.) Mettre en

marche l’allumage et

attendre 30(MODE

4), 60(MODE5), ou

120(MODE6) sec. avant

de démarrer le moteur.

Armement passif 30sec-

ondes. (par défaut si mode 2

ou 3 activé)

Armement passif

60secondes. (si mode 2

ou 3 activé)

Armement passif

120secondes. (si mode

2 ou 3 activé)

Antidémarreur Requière

fonction 32mode4.

Bleu foncé (A8) =

antidémarreur.

Antidémareur & anti-

grincement Antigrincement seulement Relais normallement

ouvert — — —

11 Son de Conrmation et

antenne DEL

1eLOCK/UNLOCK:

silencieu x

2ième LOCK/UNLOCK:

conrmation sonore

----------------------------

Antenne DEL active

Verrouillage/Déverrouillage

avec conrmation sonore DEL de l’antenne non

active DEL de l’antenne OFF avec

l’ignition Son de conrmation au

verrouillage seulement Désactivation du mode

Panique.

12 Conguration Sortie

Klaxon/Sirène Klaxon(-) seulement Sirène(+) Sortie (E1) Blanc Sirène(+) Sortie (E1) Blanc

et Klaxon(-) Sirène(-) (A7) seulement — —

Pulse de Conrmation

Long

Court

—

14 Alarme ON/OFF démar-

reur ON/OFF Alarme OFF

Démarreur ON Alarme ON

démarreur ON Alarme ON

démarreur OFF — — —

15 Verrouillage / Rever-

rouillage intelligent

réarmement intelligent Désactivé

(Signal Unlock) Verrouille et

arme automatique si les portes

ne sont pas ouvertes après

30 sec.

Verrouillage automatique

lorsque le coup-démarreur

s’arme.

Pulse de verrouillage seule-

ment lorsque déverrouillé. — —

16 Démarrage périodique 3 heures à -5oc /Durée

d’exécution (Option 4) 1.5 heures à -5oc/Durée

d’exécution (Option 4) 3heures à -5oc/5minutes 1.5heures à -5oc/5minutes Démarrage périodique Off —

17 — — — — — — —

18 Mode Diesel Désactivé Mettre en marche l’allumage et

attendre 20secondes avant de

démarrer le moteur.

Mettre en marche

l’allumage et attendre 10

secondes avant de démar-

rer le moteur.

Mettre en marche l’allumage

et pas d’attente avant de

démarrer le moteur. — —

Mode turbo

Désactivé

Tourne 2minutes.

Tourne 4minutes.

—

Supervision du moteur:

-Sans tachymetre- -Ta-

chymetre analogue-

-Tachymetre en

Data-Link-

Sans Tachymètre pour

le démarrage - supervi-

sion tachymetre ensuite

en Data-Link.

Sans Tachymètre seulement.

( véhicules à transmission

automatique seulement)

Démarre (crank) 20sec. +

supervision par Tach en

Data-Link

Démarrage (crank)

8secondes en Tachless.(

véhicules à transmission

automatique seulement)

Démarre (crank) 8sec. +

supervision par Tach en

Data-Link

Tach en Data-Link

seulement

Tentative de démarrage

—

23 Réinitialisation

principale

Réinitialisation de

toutes les fonctions par

défaut.(Conserve les

télécommandes déjà

enregistrées.)

— — — — —

24 — — — — — — —

25 Jaune/Noir (A13) : Sor-

tie Aux--> VERROUILLE

0.5seconde &

désarme l’alarme 0.5seconde Maintiens 10sec ou

jusqu’à ce qu’un bouton

soit appuyé

Maintiens 20sec ou jusqu’à

ce qu’un bouton soit appuyé

Maintiens 30sec ou

jusqu’à ce qu’un bouton

soit appuyé

Lorsqu’activée la com-

mande est maintenue

le reste du temps de

démarrage

Mode Hybride

Véhicule gaz / diesel

Véhicule hybride

—

Durée de l’alarme

30secondes

60 secondes

120secondes

—

FONCTIONS MODE 1 MODE 2 MODE 3 MODE 4 MODE 5 MODE 6

30 Valet codé - pour

activer le valet Ignition On - 3fois

bouton Valet. Ignition On - 3fois bouton

Valet et 1 fois 3sec. Ignition On - 4fois bouton

Valet et 1 fois 3sec. Ignition On - 5fois bouton

Valet et 1 fois 3sec..

Ignition On - 6fois

bouton Valet et 1fois

3sec.

Ignition On - 7fois

bouton Valet et 1fois

3sec.

31 Sortie (+) program-

mable

Application spéciale

Pas d’application

spéciale

Priorité à la fonction 2.

Application spéciale - Fonction 2 (toutes les options) non

disponible. Blanc

(+) Feux de

stationnement Blanc

(+) Feux de

stationnement

Blanc: (+) Feux de

stationnement

Orange (+) Accessoire Orange (+) Ignition2 Orange: (+) Feux de

stationnement

Fil Blanc (E1) : S’active en

même temps que la masse

d’activation

désactive avec ignition OFF.

Fil Blanc (E1) : Sortie

Valise. Rose (+) Ignition Rose (+) Ignition1 Rose(+) Ignition

Jaune

(+) Démarreur

Jaune

(+) Démarreur

Jaune(+) Démarreur

32 Ground Out

Bleu Foncé (A8 - Masse

d’activation): S’éteint

1 sec. après le temps

de fonctionnement du

démarreur.

Bleu Foncé (A8 - Masse

d’activation): S’éteint 3 sec.

après le temps de fonc-

tionnement du démarreur.

Bleu Foncé (A8): Sortie

Après arrêt. Bleu Foncé (A8):

Coupe-moteur Bleu Foncé (A8):

Arme / Réarme Contrôle par l'auto ap-

prentissage CAN

33 Function transmission

manuelle

Séquence manuelle

complètée à la ferme-

ture des portes.

Automatiquement activée

par le frein à main et le frein

pied (ON).

Séquence manuelle com-

plètée par le Verrouillage

des portes.

Annule le mode prêt à démar-

rer à l'ouverture de la valise. — —

34 Sortie Valise pulse 0.5seconde.pulse 2.5secondes.

Déverrouillage avant Valise

(0.5seconde)

Sortie Valise à Ignition

seulement.— —

35 application Spéciale

pour déverrouillage des

portes.

Pas d’application

spéciale. Active l’ignition du véhicule au

déverrouillage.

Active l’ignition et

l’accessoire du véhicule

au déverrouillage. — — —

36 Activation / Désactiva-

tion du mode Valet —

Par bouton Valet ou

par télécommande:

VALISE-->VERROUILLE +

DÉVERROUILLE

Par Bouton Valet

seulement — — —

37 Application speciale de

sécurité pour démar-

reur à distance

Pas d’application

spéciale.

Activé : le moteur s’éteint si

une porte est ouverte avant

d’avoir appuyé sur DÉVER-

ROUILLE.

— — — —

38 Contrôle du système

par la télécommande

d’origine Désactivé Appuyez x3 sur Verrouille pour

démarrer à distance.

Entrée démarrage

sur l'entrée détecteur

d'impact

Contrôle de l’alarme par

télécommande d’origine.

Appuyez sur Verrouille,

Déverrouille et Verrouille

pour démarrer à distance. —

39 Option de

température Désactivé AUX1 s’active à 5oc quand

démarrer à distance (voir

fonction 25)

— — — —

LEGENDE: FONCTION PAR DÉFAUT

SÉQUENCE TRANSMISSION MANUELLE POUR LES VÉHICULES À TRANSMISSION MANUELLE

ÉTAPE 1 ÉTAPE 2 ÉTAPE 3 ÉTAPE 4 ÉTAPE 5 ÉTAPE 6 ÉTAPE 7

Assurez-vous que

toutes les Portières

sont fermées et que

le levier de vitesse

est en position

NEUTRE.

Appuyez sur le

bouton DEMARRAGE

(3secondes). Les

Feux de positionnement

clignoteront une fois

rapidement et resteront

allumés.

Retirez

la Clé de

contact : le

Moteur se

maintiendra

en fonction.

Sortir du véhicule.

Le démarreur à

distance s’éteindra

une fois toutes les

portières fermées.

Appuyez sur

la pédale de

frein.

Pendant que le

Moteur est en marche,

serrez le frein de

stationnement.

Relâchez la

pédale de

frein.

DÉSACTIVERA LA SÉQUENCE DE TRANSMISSION MANUELLE

STANDARD

• Ouvrir une ou des porte(s).

• Ouvrir le capot.

• Désengagez le frein de

stationnement.

Note : Si les feux de stationnement clignotent 3 fois, le véhicule ne

démarrera pas, l’activation de mode Prêt à démarrer est désactivée. PAGE 5

POUR ACTIVER MODE TEMPS FROID

( +)

Appuyez et relâchez sur le bouton

VALISE, en moins de 12 secondes pour

appuyez simultanément sur le bouton

VERROUILLAGE et DÉMARRAGE

pendant 1 seconde jusqu’à ce que les

feux de stationnement clignotent 1 fois.

POUR DÉSACTIVER MODE TEMPS FROID

Appuyez et relâchez sur le bouton

VALISE, en moins de 12 secondes

pour appuyez simultanément sur

le bouton VERROUILLAGE et

DÉMARRAGE pendant 1seconde

jusqu’à ce que les feux de

stationnement clignotent 2 fois.

•Mettre le démarreur à distance/alarme en mode Valet.

•Ouvrir le capot.

•Faites démarrer le moteur par le biais de la télécommande.

•Actionner la pédale de frein.

•Tourner la clé de contact en position d’allumage. (Les feux

de stationnement clignoteront une fois.)

•Désengagement du Mode Prêt à démarrer (Transmission

manuelle seulement).

DÉSARMER / ENTRER / SORTIR DU MODE VALET

ÉTAPE 1 ÉTAPE 2

Pour

désarmer le

système

Système

armé : Le

témoin

clignote

Tournez

la clé à

ignition.

OU En 10sec.

ou moins,

appuyez

3FOIS sur la

touche valet

ou le bouton

de l’antenne

pendant

environ 1sec.

et relâchez-la.

Système désarmé :

Le témoin est éteint

3x 3x

FMH

2-W

Système

armé : Le

témoin

clignote

Système

désarmé :Le

témoin est

éteint

Système désarmé et

en mode valet :

Le témoin s’allumera

et demeurera allumé.

DIAGNOSTIQUES DÉMARREUR DIAGNOSTIQUES ALARME

Diagnostique des feux de stationnement avant

démarrage: Diagnostique des feux stationnement après

démarrage: Diagnostic de l’alarme(feu de sta-

tionnement et sirène/klaxon) :

3x Mode Prêt à démarrer désactivé 1x Arrêt normal 3x Porte – zone 3

4x Mode valet actif (Le témoin est allumé) 3x Arrêt après 15min ou par la télécommande 4x Détecteur de choc – zone 4

5x Capot ouvert 4x Pas de tachymètre 5x Capot – zone 5

5x Capot ouvert 6x Valise – zone 6

6x Temps de démarrage (crank) supérieur à 8sec

AVERTISSEMENT

AVIS Le fabricant n’acceptera aucune responsabilité quant à des dommages de nature électrique ou mécanique causés par une installation inadéquate du produit, qu’il

s’agisse de dommages au véhicule lui-même ou au système. Ce produit doit être installé par un technicien certié utilisant tous les dispositifs de sécurité fournis. Veuillez

noter que ce guide prend pour acquis que l’installation de ce démarreur à distance a été faite par des techniciens qualiés.

AVERTISSEMENT Par défaut le système est conguré pour les véhicules à transmission manuelle. Pour les véhicules équipés d’une transmission automatique, la boucle de

sécurité de l’unité doit être coupée. Avant de procéder à l’installation, assurez-vous que le véhicule ne démarre pas lorsque le sélecteur de vitesses est en position «drive»

ou en position de marche arrière. Si un véhicule à transmission automatique démarre lorsque la transmission est embrayée, assurez-vous que la boucle sur l’unité n’est pas

coupée. Une fois la boucle de sécurité de l’unité coupée, le système est considéré comme un démarreur à distance pour transmission automatique indéniment. Lorsque la

boucle est coupée, toutes garanties ou responsabilités seront immédiatement annulées si l’unité est installée sur un véhicule à transmission manuelle. Ni le manufacturier,

ni le distributeur ne se considèrent responsables des dommages causés ou ayant pu être causés, indirectement ou directement, par ce module, excepté le remplacement de

ce module en cas de défectuosité de fabrication. Ce module doit être installé par un technicien qualié. Ce guide d’instruction peut faire l’objet de changement sans préavis.
