Franke F5EM1005 2030031350 User manual

ELEKTRONIK-STANDBATTERIE
F5EM1005 | 2030031350
PRODUKTGRUPPE : Wascharmaturen | ARTIKELFAMILIE : Elektronische Armatur | MODELRANGE : F5 | LIFECYCLE : Neu
F5E-Mix Standbatterie DN 15 für Waschanlagen, opto-elektronisch gesteuert.

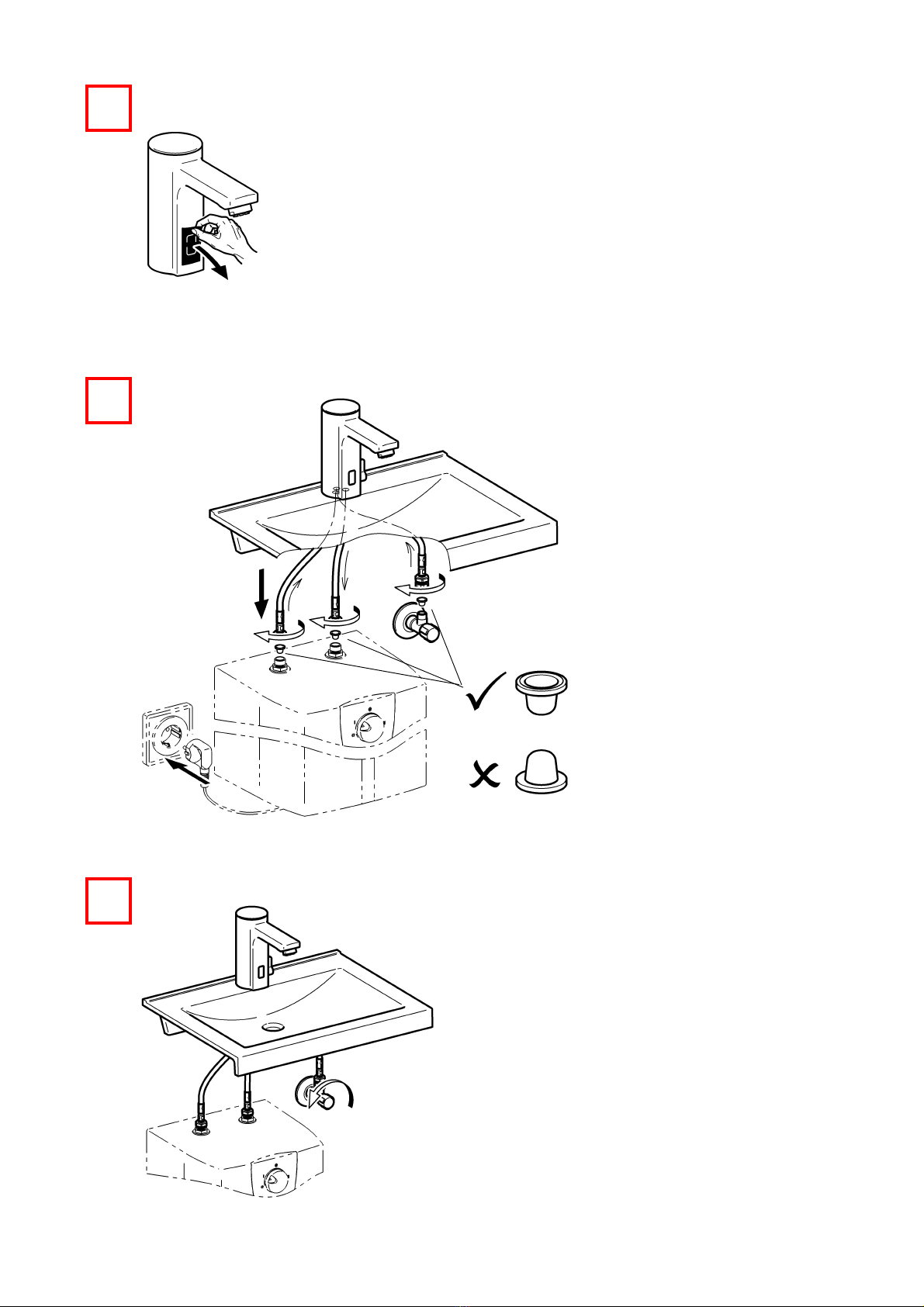

Zum Anschluss mittels Schläuchen an offene Untertischspeicher.
Steuerelektronik, Magnetventilkartusche, 6 V Lithium Batterie und Sensor im Ganzmetallgehäuse, Messing poliert verchromt.

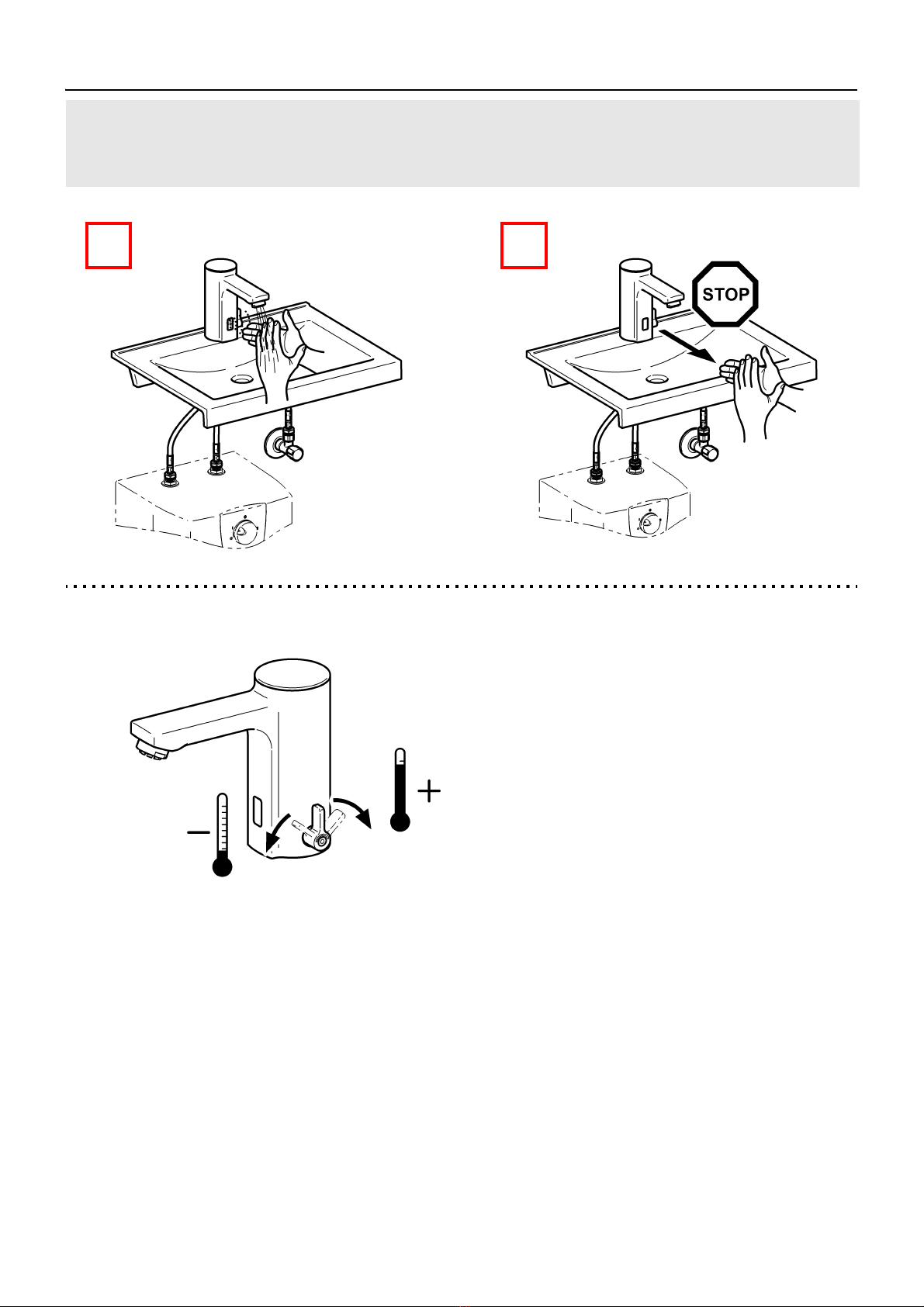

Temperaturwahlhebel mit einstellbarem, verdrehsicherem Temperaturanschlag sowie Verschlussblende für verdeckte
Mischeinrichtung.
Mit Strahlformer.

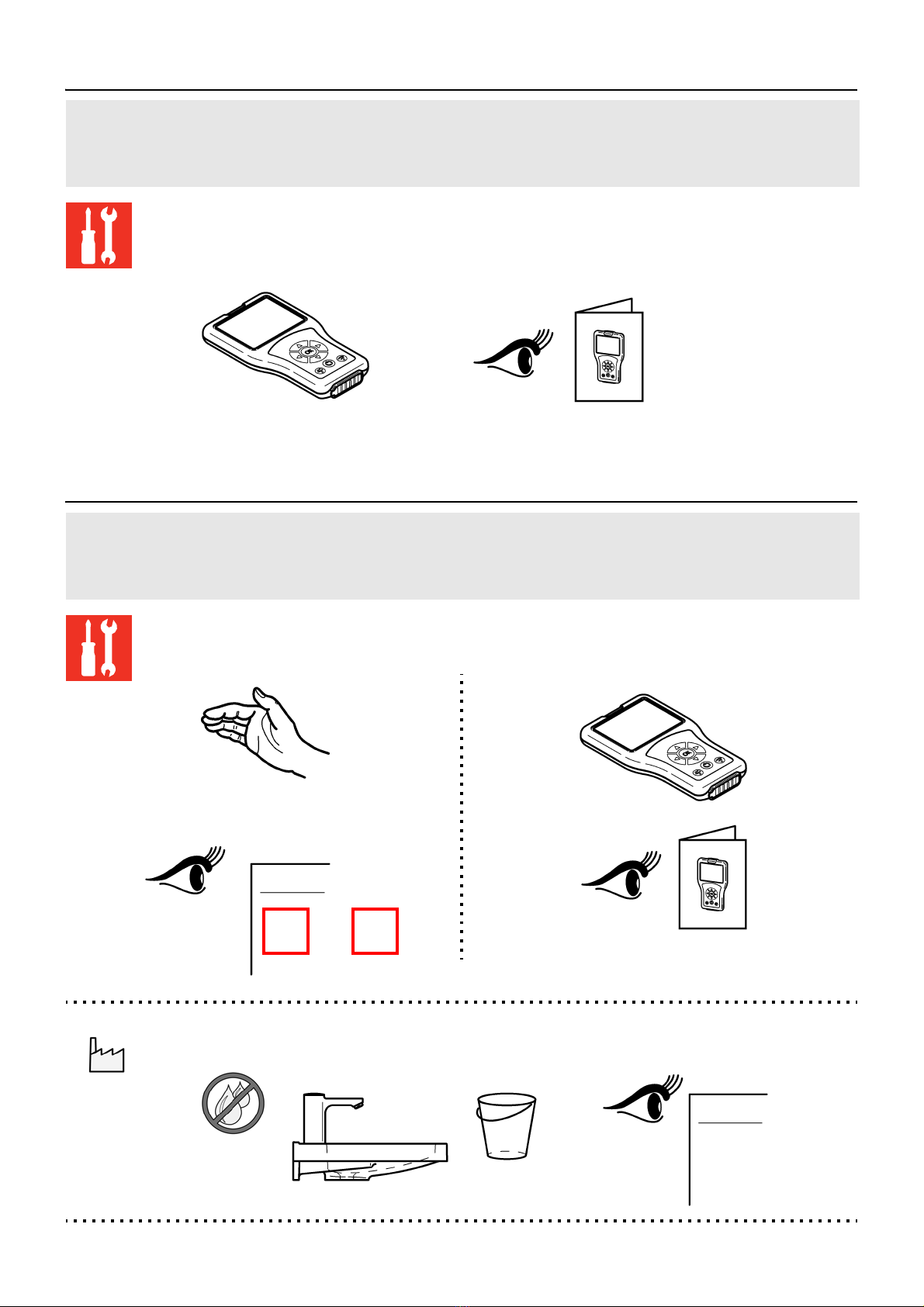

Mit Möglichkeit der Parametrierung und Kommunikation über optionale bidirektionale Fernbedienung.
Integrierte Steuerfunktionen:
- Hygienespülung (30 Sekunden), 24 Stunden nach letzter Betätigung
- Sicherheitsabschaltung bei Dauerreflexion
- Speicherung von Statistikdaten
Zusatzfunktionen über optionale bidirektionale Fernbedienung:
- Einstellung Intervallzeit (1 - 255 Stunden) und Spülzeit (1 - 255 Sekunden) für Hygienespülung
- Deaktivierung der Hygienespülung
- Statistikdaten anzeigen, speichern und übertragen auf PC
Ausladung: 125 mm
Auslaufhöhe: 100 mm
Strahlwinkel: 25°
Mindestfließdruck: 1,0 bar
Volumenstrom: 4,8 l/min bei 3 bar Fließdruck
Anschlussspannung: 6 V Lithium Batterie (CR-P2)
Leistungsaufnahme: 1,5 W
Schutzart: IP59K
TECHNISCHE DATEN
Bruttogewicht 1,99 kg
Nettogewicht 1.99 kg
Franke Water Systems | [e-mail] | www.franke.de | 2018-05-17

Drucklos ja
Funktionsprinzip elektronisch selbstschließend
Art der Mischung Ja
Art der Montage am Produkt montiert
Art der Wascharmatur Standarmatur
Voreinstellung Hygienespülung 24 Stunden nach der letzten Betätigung
Nennweite DN 15
Material Armatur Messing
Mindestfließdruck 1.00 bar
Anschlussspannung BATTERY-6-V
Stromverbrauch 1,5
Schutzart IP 59K
Sicherheitsabschaltung YES
Schallschutz nein
Ausladung Des Auslaufs 125,00 mm
Oberflächenbehandlung verchromt
Thermische Desinfektion nein
Typ des Sensors OPTO-ELEC-SENSOR
Volumenstrom bei 3 Bar 0,08 l/s
Franke Water Systems | [e-mail] | www.franke.de | 2018-05-17

ELEKTRONIK-STANDBATTERIE
F5EM1005 | 2030031350
PRODUKTGRUPPE : Wascharmaturen | ARTIKELFAMILIE : Elektronische Armatur | MODELRANGE : F5 | LIFECYCLE : Neu
ZUBEHÖR
DRUCKLOSER
KLEINSPEICHER
2000109145
FERNBEDIENUNG
2030036654
VERDREHSICHERUNG
2030035383
FERNBEDIENUNG
2030036849
ERSATZTEIL
BATTERIEFACH
2000109466
MAGNETVENTILKARTUSCHE
2030003033
Franke Water Systems | [e-mail] | www.franke.de | 2018-05-17

ZMI_001_2030031350-F5EM1005_#SALL_#AQU_#V1.fm / 26.01.17
F5
F5EM1005
2030031350
7612982232268
DE Montage- und Betriebsanleitung Elektronik-Standbatterie
EN Installation and operating instructions Electronic pillar mixer
FR Notice de montage et de mise en service Robinetterie électronique de montage sur
plage
ES Instrucciones de montaje y servicio Grifo de pie con sistema electrónico
IT Istruzioni per il montaggio e l'uso
NL Montage- en bedrijfsinstructies Elektronische wastafelmengkraan
PL Instrukcja montażu i obsługi Elektroniczna bateria pionowa
SV Monterings- och driftinstruktion
CS Návod pro montáž a provoz
FI Asennus- ja käyttöohje Elektroninen pylväshana
RU Инструкция по монтажу и вводу в эксплуатацию

ZMI_001_2030031350-F5EM1005_#SALL_#AQU_#V1.fm
- 2 -

- 3 -
ZMI_001_2030031350-F5EM1005_#SALL_#AQU_#V1.fm
Installation and operating
instructions

Montage- und Betriebsanleitung
Important notes Wichtige Hinweise
►Before installing flush piping system! ►Vor Installation Rohrleitungen gemäß
DIN 1988 spülen!
►Nach erfolgter Montage die
Temperaturbegrenzung einstellen!
►Armatur nur mit original Sieben betreiben!
►In Abhängigkeit von der Wasserqualität,
den örtlichen Gegebenheiten und den vor
Ort geltenden Bestimmungen die Armatur
in regelmäßigen Abständen prüfen und
warten.
►After completing the installation, set the
temperature limiter!
►The fitting must be operated only with
original mesh filters!
►The fitting must be checked and
maintained at regular intervals depending
on the water quality and in accordance with
the local conditions, and rules and
regulations applicable at the site.
Technical data Technische Daten
►Minimum flow pressure 1.0 bar ►Mindestfließdruck 1,0 bar
►Maximum operating pressure 10 bar ►Maximaler Betriebsdruck 10 bar
►Recommended flow pressure 1-5 bar ►Empfohlener Fließdruck 1-5 bar
►Volume flow at 3 bar flow pressure
4,8 l/min
►Volumenstrom bei 3 bar Fließdruck 
4,8 l/min
►maximum operating temperature ►maximale Betriebstemperatur
- continuous operation 70° C - Dauerbetrieb 70° C
- short-term (<10 min) 80° C - Kurzzeit (<10 min) 80° C
►Voltage supply with lithium battery CRP2
6 V DC
►Spannungsversorgung mit Lithium
Batterie CRP2 6 V DC
►Power consumption 1,5 W ►Leistungsaufnahme 1,5 W
►Type of protection IP 59K ►Schutzart IP 59K
EN
DE

ZMI_001_2030031350-F5EM1005_#SALL_#AQU_#V1.fm
- 4 -

Instrukcja montażu i obsługi

Monterings- och driftinstruktion
Ważne wskazówki Viktiga informationer
►Przed instalacjąprzepłukaćrury! ►Spola igenom rörledningarna före
installation!
►Po zakończeniu montażu ustawić
ograniczenie temperatury!
►När monteringen har gjorts skall
temperaturbegränsningen ställas in!
►Armatury należy używaćwyłącznie z
oryginalnymi sitkami!
►Använd armaturen endast med
originalsilar!
►Armaturęnależy poddawaćregularnej
kontroli i konserwacji w zależności od ja-
kości wody, warunków lokalnych i obowią-
zujących przepisów.
►Kontrollera och serva armaturen med
intervaller som bestäms av vattenkvaliteten
samt de lokala förhållandena och de
bestämmelser som gäller där.
Dane techniczne Tekniska data
►Minimalne ciśnienie przepływu 1,0 bar ►Minsta hydrauliska tryck 1,0 bar
►Maksymalne ciśnienie robocze 10 barów ►Maximalt drifttryck 10 bar
►Zalecane ciśnienie przepływu 1-5 barów ►Rekommenderat hydrauliskt tryck 1-5 bar
►Objętościowe natężenie przepływu przy
ciśnieniu 3 barów 4,8 l/min
►Volymström vid 3 bar hydrauliskt tryck
4,8 l/min
►Maksymalna temperatura eksploatacji ►Maximal driftstemperatur
- Praca stała 70° C - Kontinuerlig drift 70° C
- Czas krótki (<10 min) 80° C - Kort tid (< 10 min) 80° C
►Zasilanie elektryczne bateriąlitowąCRP2
6 V DC
►Spänningsförsörjning med litiumbatteri
CRP2 6 V DC
►Pobór mocy 1,5 W ►Effektbehov 1,5 W
►Rodzaj ochrony IP 59K ►Skyddsklass IP 59K
PL
SV

- 5 -
ZMI_001_2030031350-F5EM1005_#SALL_#AQU_#V1.fm
Notice de montage et de mise en
service

Návod pro montáž a provoz
Remarques importantes Důležité pokyny
►Rincer les conduites avant d’installer ! ►Před instalací potrubí propláchněte!
►Une fois le montage terminé, régler la
limitation de température !
►Po provedené montáži nastavit omezení
teploty!
►Ne faire fonctionner la robinetterie qu'avec
les filtres d'origine !
►Provozovat armaturu jen s originálními
sítky!
►En fonction de la qualité de l’eau, ainsi que
des conditions et des dispositions locales,
il convient de contrôler et d’entretenir la
robinetterie à intervalles réguliers.
►V závislosti na kvalitěvody, místních
podmínkách a předpisech platných v místě
instalace je nutné provádět v pravidelných
intervalech kontrolu a údržbu armatury.
Données techniques Technické údaje
►Pression dynamique minimale 1,0 bar ►Minimální průtočný tlak 1,0 bar
►Maximální provozní tlak 10 bar
►Doporučený průtočný tlak 1-5 bar
►Průtok při průtočném tlaku 3 bar 4,8 l/min
►Maximální provozní teplota
- Doba provozu 70° C
- Krátký čas (< 10 min.) 80° C
►Napájení lithiovou baterií CRP2 6 V DC
►Příkon 1,5 W
►Krytí IP 59K
►Pression de service maximale 10 bars
►Pression dynamique recommandée
1-5 bars
►Débit volumique pour 3 bars de pression
dynamique 4,8 l/min
►Température de fonctionnement maximale
- Fonctionnement continu 70° C
- Courte période (< 10 min) 80° C
►Alimentation en tension avec pile au lithium
CRP2 6 V DC
►Puissance absorbée 1,5 W
►Type de protection IP 59K
FR
CS

ZMI_001_2030031350-F5EM1005_#SALL_#AQU_#V1.fm
- 6 -
Instrucciones de montaje y
servicio

Asennus- ja käyttöohje
Indicaciones importantes Tärkeitä ohjeita
►¡Enjuagar las tuberías antes de instalar! ►Huuhtele putkijohdot ennen asennusta!
►Säädä asennuksen jälkeen lämpötilan
rajoitus!
►Käytä varusteet vain alkuperäisten sihtien!
►Hana tulee tarkistaa ja huoltaa säännöllisin
väliajoin veden laadusta, paikallisista
oloista ja paikalla voimassa olevista
määräyksistä riippuen.
►¡Ajuste el límite de temperatura tras
realizar el montaje!
►¡La grifería debe hacerse funcionar
únicamente con los tamices originales!
►En función de la calidad del agua, las
condiciones locales y la legislación vigente,
realizar las inspecciones y el
mantenimiento de la grifería a intervalos
regulares.
Datos técnicos Tekniset tiedot
►Presión mínima de flujo 1,0 bar ►Vähimmäisvirtauspaine 1,0 bar
►Presión máxima de servicio 10 bares ►Suurin käyttöpaine 10 bar
►Presión de flujo recomendada 1-5 bares ►Suositeltava virtauspaine 1-5 bar
►Flujo volumétrico con 3 bares de presión
de flujo 4,8 l/min
►Tilavuusvirta 3 barin virtauspaineella 
4,8 l/min
►Temperatura de servicio máxima ►Maksimaalinen käyttölämpötila
- Funcionamiento continuo 70° C - Jatkuva käyttö 70° C
- Tiempo breve (< 10 min) 80° C - Lyhyt aika (<10 min) 80° C
►Alimentación de corriente con batería de li-
tio CRP2 6 V DC
►Jännitteensyöttö litiumparistolla CRP2
6 V DC
►Consumo de potencia 1,5 W ►Tehonkulutus 1,5 W
►Modo de protección IP 59K ►Suojaustapa IP 59K
ES
FI

- 7 -
ZMI_001_2030031350-F5EM1005_#SALL_#AQU_#V1.fm
Istruzioni per il montaggio e
l'uso
Инструкция по монтажу и
вводу вэксплуатацию
Avvertenze importanti Важные указания
►Sciacquare le tubazioni prima di installare! ► Перед инсталляцией промыть трубки!
►Una volta terminata l'installazione, impo-
stare la limitazione di temperatura!
►Послемонтажа отрегулировать
температурный предел!
►Utilizzare la rubinetteria esclusivamente
con i filtri originali!
► Эксплуатировать арматуру только с
оригинальными фильтрами!
►Controllare e sottoporre a manutenzione
l'apparecchio ad intervalli regolari, in
funzione della qualità dell'acqua, delle
caratteristiche locali e delle vigenti
disposizioni locali.
► Арматуру необходимо регулярно
чистить иобслуживать взависимости от
качества воды, местных условий и
действующих вместе эксплуатации
предписаний.
Specifiche tecniche Технические характеристики
►Pressione idraulica min. 1,0 bar
►Pressione di esercizio max. 10 bar
►Pressione idraulica consigliata 1-5 bar
►Portata volumetrica a 3 bar di pressione
idraulica 4,8 l/min
►Temperatura massima di esercizio
- Funzionamento continuo 70 °C
- Brevemente (<10 min) 80 °C
►Alimentazione di tensione con batteria al
litio CRP 2 di 6 V DC
►Potenza assorbita 1,5 W
►Tipo di protezione IP 59K
► Минимальный гидравлический напор
1,0 бар
► Максимальное рабочее давление
10 бар
► Рекомендуемый гидравлический напор
1-5 бар
►Объёмныйрасход при гидравлическом
напоре 3 бар 4,8 л/мин
► Максимальная рабочая температура
-Непрерывный режим работы 70 °C
-Короткое время (<10 мин) 80 °C
► Источник питания - литиевая батарея
CRP 2 6 Впостоянного тока
►Потребляемаямощность 1,5 Вт
►Видзащиты IP 59K
IT
RU

ZMI_001_2030031350-F5EM1005_#SALL_#AQU_#V1.fm
- 8 -

Montage- en bedrijfsinstructies
Belangrijke aanwijzingen
►Voor installatie buisleidingen spoelen!
►Na de montage de temperatuurbegrenzing
instellen!
►Armatuur alleen met originele zeven
gebruiken!
►Afhankelijk van de waterkwaliteit, de
plaatselijke omstandigheden en de
plaatselijke voorschriften de armatuur
regelmatig controleren en onderhouden.
Technische gegevens
►Minimale dynamische druk 1,0 bar
►Maximale werkdruk 10 bar
►Aanbevolen dynamische druk 1-5 bar
►Volumestroom bij 3 bar dynamische druk
4,8 l/min
►Maximale bedrijfstemperatuur
- Continubedrijf 70 °C
- Kortstondig (<10 min) 80 °C
►Spanningsvoorziening d.m.v. lithiumbatterij
CRP2 6 V DC
►Opgenomen vermogen 1,5 W
►Veiligheidsgraad IP 59K
NL
www.franke.com

- 9 -
ZMI_001_2030031350-F5EM1005_#SALL_#AQU_#V1.fm

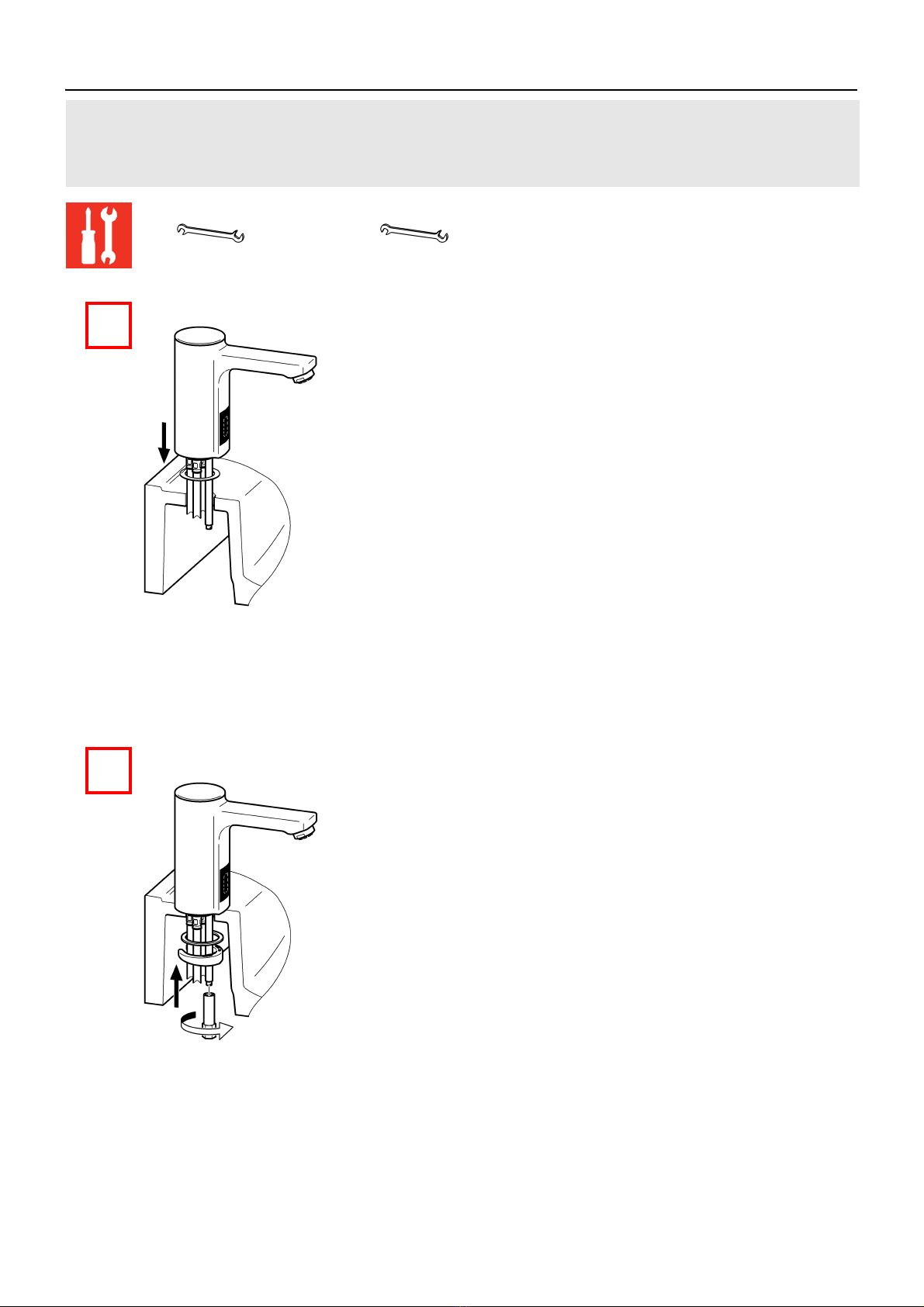

1. Montage
EN Installation NL Montage CS Montáž
FR Montage PL MontażFI Asennus
ES Montaje SV Montering RU Монтаж
IT Montaggio
1
13 mm 19 mm
2

ZMI_001_2030031350-F5EM1005_#SALL_#AQU_#V1.fm
- 10 -
3
4
4.2
4.1
5

- 11 -
ZMI_001_2030031350-F5EM1005_#SALL_#AQU_#V1.fm
2. Funktion
EN Function NL Werking CS Funkce
FR Fonctionnement PL Funkcja FI Toiminto
ES Función SV Funktion RU Функционирование
IT Funzionamento
21

ZMI_001_2030031350-F5EM1005_#SALL_#AQU_#V1.fm
- 12 -
3. Hygienespülung ein- / ausschalten
EN Switching hygiene flushing 
on/off
NL Hygiënische spoeling 
in-/uitschakelen
CS Zapněte/vypněte 
hygienické propláchnutí
FR Activer/désactiver 
le rinçage hygiénique
PL Włączyć/wyłączyć
spłukiwanie higieniczne
FI Hygieniahuuhtelun päälle-/ pois päältä
kytkeminen
ES Activar/Desactivar 
el aclarado higiénico
SV Koppla hygienspolningen 
till / från
RU Гигиеническое промывание
включить/выключить
IT Attivare/disattivare lo sciacquo igienico
EN PL
►Ensure open outlet.
►After 24h of non-use, water flows 30 s
►Zapewnićswobodny wylot.
►Po 24 godz. niekorzystania przez 30 s.
wypływa woda.
DE SV
►Freien Auslauf gewährleisten.
►Nach 24 h Nichtbenutzung fließt 30 s
Wasser.
►Garantera fritt avlopp.
►Vatten flyter 30 s efter 24 timmars använd-
ningspaus.
FR CS
►Garantir un écoulement libre.
►L'eau s'écoule pendant 30 s. après 24 h de
non utilisation.
►Zajistěte volný odtok.
►Při nepoužívání 24 h nechte 30 s téct vodu.
ES FI
►Garantizar una salida libre.
►Si no se realiza ningún uso durante
24 horas, fluye agua durante 30 segundos.
►Vapaan virtauksen takaaminen.
►Käyttämättömänä 24 h jälkeen virtaa vettä
30 s.
IT RU
►Garantire l'erogazione libera.
►Dopo 24h di inutilizzo scorre acqua per
30 s.
► Обеспечить беспрепятственный слив
►Поcле того, как устройство не
используется втечение 24 ч, втечение
30 сек течёт вода.
NL
►Vrije uitloop garanderen.
►Na 24 uur niet te zijn gebruikt stroomt er
gedurende 30 s. water.
24 h 30 s

- 13 -
ZMI_001_2030031350-F5EM1005_#SALL_#AQU_#V1.fm
3.
–
1 7
4 mm
1 2 3

ZMI_001_2030031350-F5EM1005_#SALL_#AQU_#V1.fm
- 14 -
4
B
A
1x
2x
60 s
>12 s
5
1x
6

- 15 -
ZMI_001_2030031350-F5EM1005_#SALL_#AQU_#V1.fm
24 h 30 s
A
B
0 h 0 s
7

ZMI_001_2030031350-F5EM1005_#SALL_#AQU_#V1.fm
- 16 -
4. Armatur ausschalten
5. Dauerlauf starten
EN Switch off the valve NL Armatuur uitschakelen CS Vypnout armaturu
FR Désactiver la robinetterie PL Wyłąnczenie baterii FI Laitteen kytkeminen pois päältä
ES Desconectar la grifería SV Avstängning av armatur RU отключить оборудование
IT Disattivazione della rubinetteria
EN Start continual flow NL Continue stroming starten CS Spustit trvalý provoz
FR Démarrer la marche continue PL Uruchomićstały wypływ wody FI Tuotantokäytön aloittaminen
ES Iniciar el enjuague continuo SV Starta kontinuerlig drift RU запустить ресурс
IT Avviare l’erogazione continua
5.
–
1 2
11.

- 17 -
ZMI_001_2030031350-F5EM1005_#SALL_#AQU_#V1.fm
1
5 – 8 s
2
