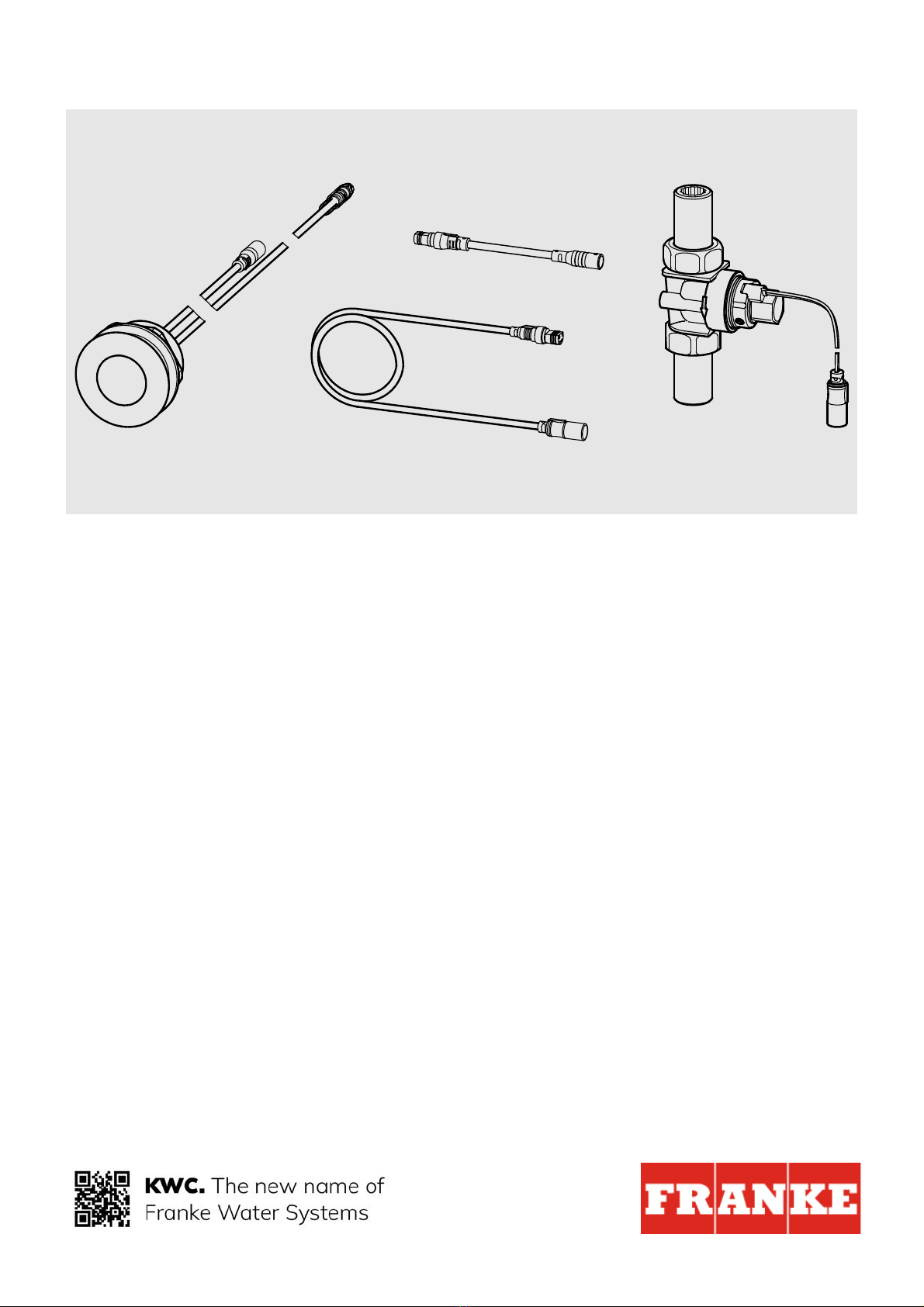

Franke F5EV1013 User manual

ZMI_001_2030062315-F5EV1013_#SALL_#SAQU_#V3.fm / 01.05.22
F5
F5EV1013 F5EF3002
2030062315 2030062317
7612982282812 7612982282829
DE Montage- und Betriebsanleitung Waschplatz-/Urinalspülarmatur
EN Installation and operating instructions Washbasin fitting/Urinal flush valve
FR Notice de montage et de mise en service Robinetterie pour lavabo/
Robinet de chasse d'urinoir
ES Instrucciones de montaje y servicio Grifería para zonas de lavabo/
Grifería de descarga para urina
IT Istruzioni per il montaggio e l'uso Rubinetto optoelettronico
NL Montage- en bedrijfsinstructies Wastafelmengkraan/Urinoirdrukspoeler
PL Instrukcja montażu i obsługi Armatura umywalkowa/
Armatura spłukująca do pisuarów
SV Monterings- och driftinstruktion Tvättställsblandare/Spolarmatur för urinoarer
CS Návod pro montáž a provoz Umyvadlová armatura/
Pisoárová splachovací armatura
FI Asennus- ja käyttöohje Pesuallashana/Urinaalin huuhtelulaitteisto

ZMI_001_2030062315-F5EV1013_#SALL_#SAQU_#V3.fm
- 2 -

- 3 -
ZMI_001_2030062315-F5EV1013_#SALL_#SAQU_#V3.fm
F5EV1013
F5EF3002

ZMI_001_2030062315-F5EV1013_#SALL_#SAQU_#V3.fm
- 4 -
Installation and operating
instructions Montage- und Betriebsanleitung
Important notes Wichtige Hinweise
► All work must be carried out in a
de-energised state.
► Alle Arbeiten im spannungsfreien Zustand
durchführen.
► Before installing flush piping system! ► Vor Installation Rohrleitungen spülen!
► The fitting must be checked and
maintained at regular intervals depending
on the water quality and in accordance with
the local conditions, and rules and
regulations applicable at the site.
► In Abhängigkeit von der Wasserqualität,
den örtlichen Gegebenheiten und den vor
Ort geltenden Bestimmungen die Armatur
in regelmäßigen Abständen prüfen und
warten.
► The power supply must be ordered
separately.
► Die Spannungsversorgung muß separat
bestellt werden.
► Connect the unit to an electrical supply line
with a residual current circuit breaker.
► Gerät an eine elektrische Zuleitung mit
Fehlerstrom-Schutzschalter anschließen.
Technical data Technische Daten
► Minimum flow pressure 1.0 bar ► Mindestfließdruck 1,0 bar
► Maximum operating pressure 10 bar ► Maximaler Betriebsdruck 10 bar
► Recommended flow pressure 3 bar ► Empfohlener Fließdruck 3 bar
► Kv value 23 l/min ► kv-Wert 23 l/min
► Supply voltage 6 - 24 V DC ► Anschlussspannung 6 - 24 V DC
► Power consumption 1.5 W ► Leistungsaufnahme 1,5 W
► Type of protection IP 68 ► Schutzart IP 68
Instrukcja montażu i obsługi Monterings- och driftinstruktion
Ważne wskazówki Viktiga informationer
► Wszystkie prace przeprowadzać po
odłączeniu zasilania elektrycznego.
► Genomför alla arbeten i spänningslöst
tillstånd.
► Przed instalacją przepłukać rury!
► Armaturę należy poddawać regularnej
kontroli i konserwacji w zależności od
jakości wody, warunków lokalnych i
obowiązujących przepisów.
► Zasilanie elektryczne należy zamawiać
oddzielnie.
► Podłączyć urządzenie do przewodu
zasilającego wyposażonego w wyłącznik
różnicowoprądowy.
► Spola igenom rörledningarna före
installation!
► Kontrollera och serva armaturen med
intervaller som bestäms av vattenkvaliteten
samt de lokala förhållandena och de
bestämmelser som gäller där.
► Spänningsförsörjningen måste beställas
separat.
► Anslut enheten till en elektrisk
tilloppsledning med jordfelsbrytare.
Dane techniczne Tekniska data
► Minimalne ciśnienie przepływu 1,0 bar ► Minsta hydrauliska tryck 1,0 bar
► Maksymalne ciśnienie robocze 10 barów ► Maximalt drifttryck 10 bar
► Zalecane ciśnienie przepływu 3 barów ► Rekommenderat hydrauliskt tryck 3 bar
► Wartość kv 23 l/min ► kv-värde 23 l/min
► Napięcie przyłączeniowe 6 - 24 V DC ► Anslutningsspänning 6 - 24 V DC
► Pobór mocy 1,5 W ► Effektbehov 1,5 W
► Rodzaj ochrony IP 68 ► Skyddsklass IP 68
EN
DE
PL
SV

- 5 -
ZMI_001_2030062315-F5EV1013_#SALL_#SAQU_#V3.fm
Notice de montage et de mise en
service Návod pro montáž a provoz
Remarques importantes Důležité pokyny
► Wszystkie prace przeprowadzać po
odłączeniu zasilania elektrycznego.
► Genomför alla arbeten i spänningslöst
tillstånd.
► Rincer les conduites avant d’installer ! ► Před instalací potrubí propláchněte!
► En fonction de la qualité de l’eau, ainsi que
des conditions et des dispositions locales,
il convient de contrôler et d’entretenir la
robinetterie à intervalles réguliers.
► V závislosti na kvalitě vody, místních
podmínkách a předpisech platných v místě
instalace je nutné provádět v pravidelných
intervalech kontrolu a údržbu armatury.
► L’alimentation électrique doit être com-
mandée séparément.
► Napájení je nutno objednat zvlášť.
► Přístroj připojte k elektrickému přívodnímu
kabelu s proudovým chráničem.
► Raccorder l’appareil à un câble d’alimenta-
tion électrique équipé d'un disjoncteur
différentiel.
Données techniques Technické údaje
► Pression dynamique minimale 1,0 bar ► Minimální průtočný tlak 1,0 bar
► Pression de service maximale 10 bars ► Maximální provozní tlak 10 bar
► Pression dynamique recommandée 3 bars ► Doporučený průtočný tlak 3 bar
► Valeur Kv 23 l/min ► Hodnota kv 23 l/min
► Tension de raccordement 6 - 24 V DC ► Přípojné napětí 6 - 24 V DC
► Puissance absorbée 1,5 W ► Příkon 1,5 W
► Type de protection IP 68 ► Krytí IP 68
Instrucciones de montaje y
servicio Asennus- ja käyttöohje
Indicaciones importantes Tärkeitä ohjeita
► Todos los trabajos deben realizarse con la
tensión de alimentación desconectada.
► Kaikki työt on tehtävä jännitteettömälle
järjestelmälle.
► ¡Enjuagar las tuberías antes de instalar! ► Huuhtele putkijohdot ennen asennusta!
► En función de la calidad del agua, las
condiciones locales y la legislación vigente,
realizar las inspecciones y el
mantenimiento de la grifería a intervalos
regulares.
► Hana tulee tarkistaa ja huoltaa säännöllisin
väliajoin veden laadusta, paikallisista
oloista ja paikalla voimassa olevista
määräyksistä riippuen.
► Jännitesyöttö on tilattava erikseen.
► Laite liitetään sähköiseen tulojohtoon vika-
virtasuojakytkimellä.
► La fuente de alimentación debe pedirse por
separado.
► Conectar el equipo a un cable de alimenta-
ción eléctrica con un interruptor diferencial.
Datos técnicos Tekniset tiedot
► Presión mínima de flujo 1,0 bar ► Vähimmäisvirtauspaine 1,0 bar
► Presión máxima de servicio 10 bares ► Suurin käyttöpaine 10 bar
► Presión de flujo recomendada 3 bares ► Suositeltava virtauspaine 3bar
► Valor kv 23 l/min ► kv-arvo 23 l/min
► Tensión de conexión 6 - 24 V DC ► Verkkojännite 6 - 24 V DC
► Consumo de potencia 1,5 W ► Tehonkulutus 1,5 W
► Modo de protección IP 68 ► Suojaustapa IP 68
FR
CS
ES
FI

ZMI_001_2030062315-F5EV1013_#SALL_#SAQU_#V3.fm
- 6 -
Istruzioni per il montaggio e
l'uso
Инструкция по монтажу и
вводу в эксплуатацию
Avvertenze importanti Важные указания
► Eseguire tutti i lavori fuori tensione.
► Sciacquare le tubazioni prima di installare!
► Controllare e sottoporre a manutenzione
l'apparecchio ad intervalli regolari, in
funzione della qualità dell'acqua, delle
caratteristiche locali e delle vigenti
disposizioni locali.
► Выполняйте все работы при
отключенном напряжении.
► Перед инсталляцией промыть трубки!
► Арматуру необходимо регулярно
чистить и обслуживать в зависимости от
качества воды, местных условий и
действующих в месте эксплуатации
предписаний.
► L'alimentazione di tensione doccetta va
ordinata a parte.
► Источник питания заказывается
отдельно.
► Collegare l'apparecchio ad una linea di ali-
mentazione elettrica con interruttore diffe-
renziale.
► Подключить устройство к линии
электропитания с устройством
защитного отключения.
Specifiche tecniche Технические характеристики
► Pressione idraulica min. 1,0 bar
► Pressione di esercizio max. 10 bar
► Pressione idraulica consigliata 3 bar
► Valore kv 23 l/min
► Tensione di allacciamento 6 - 24 V DC
► Potenza assorbita 1,5 W
► Tipo di protezione IP 68
► Минимальный гидравлический напор
1,0 бар
► Максимальное рабочее давление
10 бар
► Рекомендуемый гидравлический напор
3бар
► Коэффициент пропускной способности
23 л/мин
► Oбъемный расход 5,6 л/мин
► Напряжение питающей сети
6 - 24 В постоянного тока
► Потребляемая мощность 1,5 Вт
► Вид защиты IP 68
IT
RU

- 7 -
ZMI_001_2030062315-F5EV1013_#SALL_#SAQU_#V3.fm
Montage- en bedrijfsinstructies
Belangrijke aanwijzingen
► Alle werkzaamheden in spanningsloze
toestand uitvoeren.
► Voor installatie buisleidingen spoelen!
► Afhankelijk van de waterkwaliteit, de
plaatselijke omstandigheden en de
plaatselijke voorschriften de armatuur
regelmatig controleren en onderhouden.
► De stroomvoorziening moet apart worden
besteld.
► Apparaat aan een elektrische toevoerlei-
ding met aardlekschakelaar aansluiten.
Technische gegevens
► Minimale dynamische druk 1,0 bar
► Maximale werkdruk 10 bar
► Aanbevolen dynamische druk 3 bar
► kv-waarde23 l/min
► Aansluitspanning 6 - 24 V DC
► Opgenomen vermogen 1,5 W
► Veiligheidsgraad IP 68
NL

ZMI_001_2030062315-F5EV1013_#SALL_#SAQU_#V3.fm
- 8 -

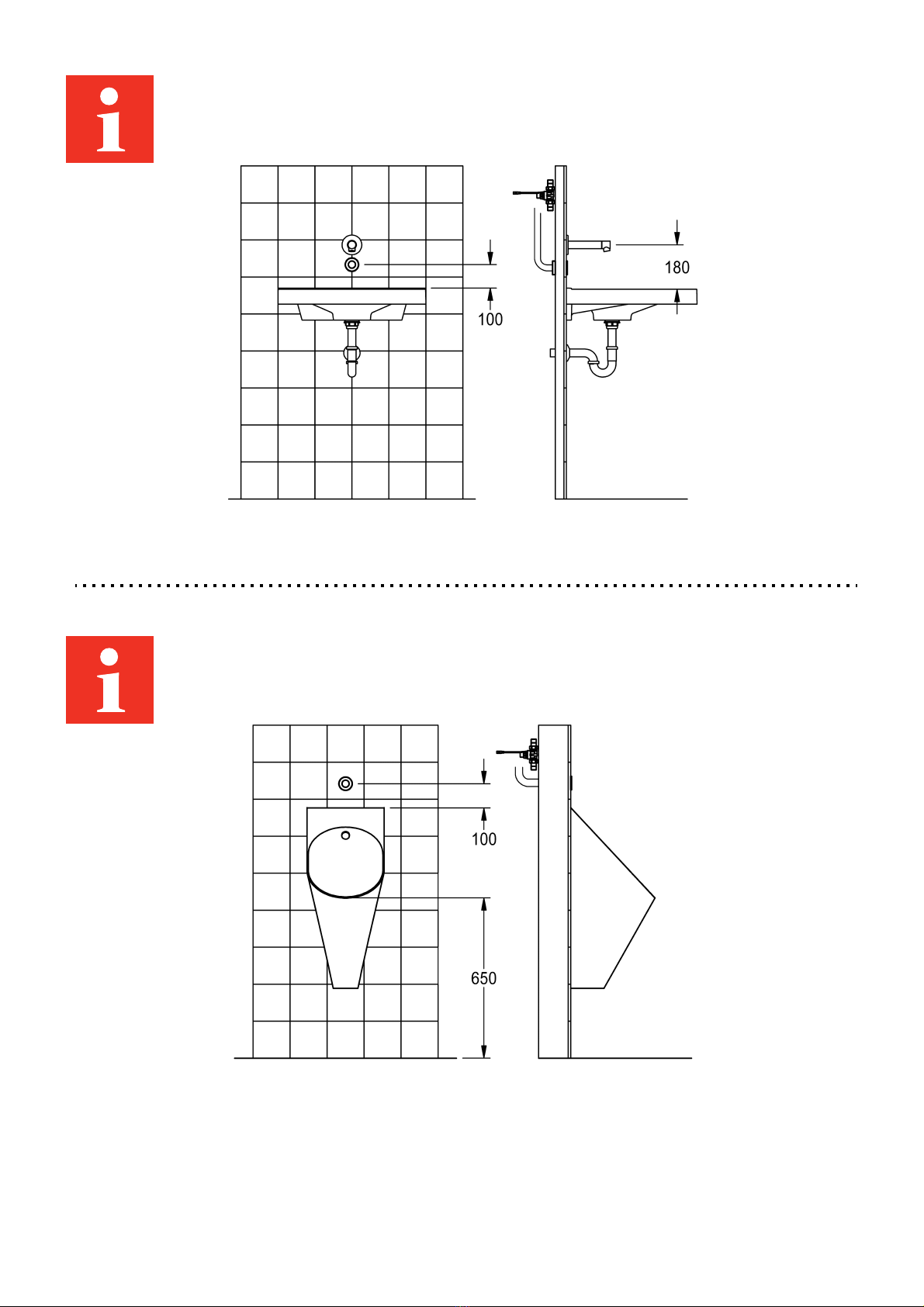

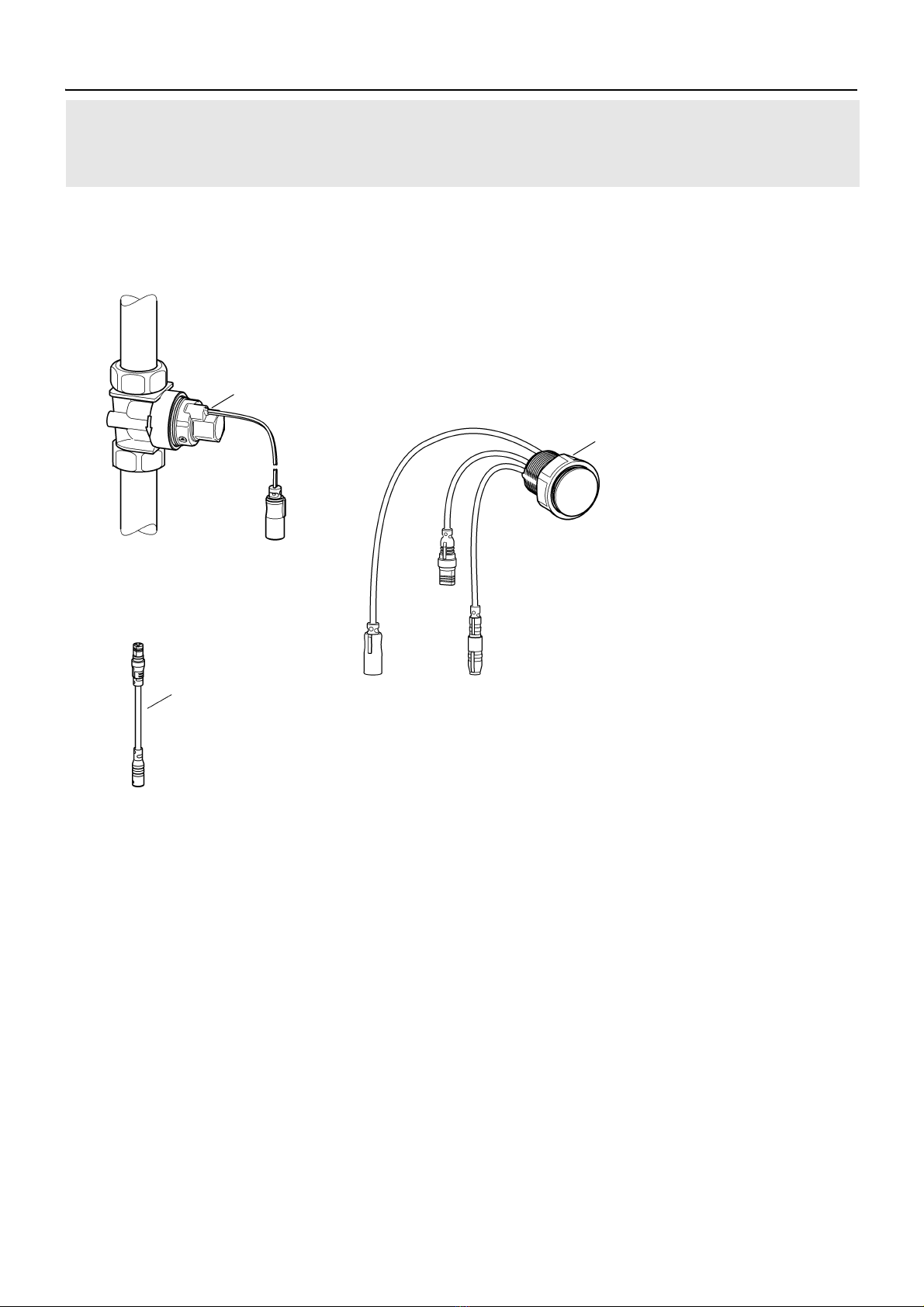

1. Montage
EN Installation NL Montage CS Montáž
FR Montage PL Montaż FI Asennus
ES Montaje SV Montering RU Монтаж
IT Montaggio
30 mm
50 mm
1
2

- 9 -
ZMI_001_2030062315-F5EV1013_#SALL_#SAQU_#V3.fm
3
4
4.1
4.2
4.3

ZMI_001_2030062315-F5EV1013_#SALL_#SAQU_#V3.fm
- 10 -
IIIIII
5

- 11 -
ZMI_001_2030062315-F5EV1013_#SALL_#SAQU_#V3.fm

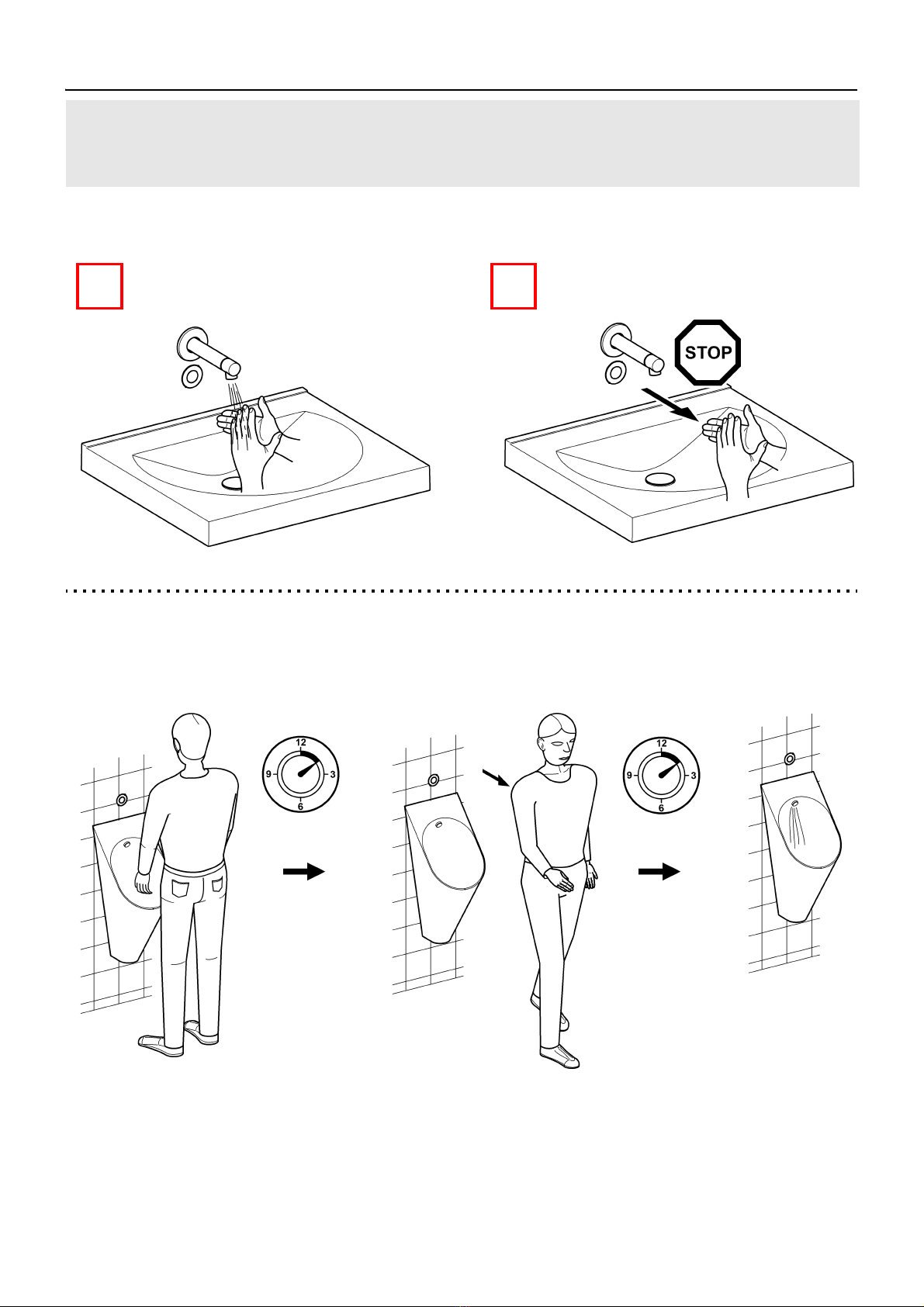

2. Funktion
EN Function NL Werking CS Funkce
FR Fonctionnement PL Funkcja FI Toiminto
ES Función SV Funktion RU Функционирование
IT Funzionamento
1 2
F5EV1013
>5 s 6 s
F5EF3002

ZMI_001_2030062315-F5EV1013_#SALL_#SAQU_#V3.fm
- 12 -

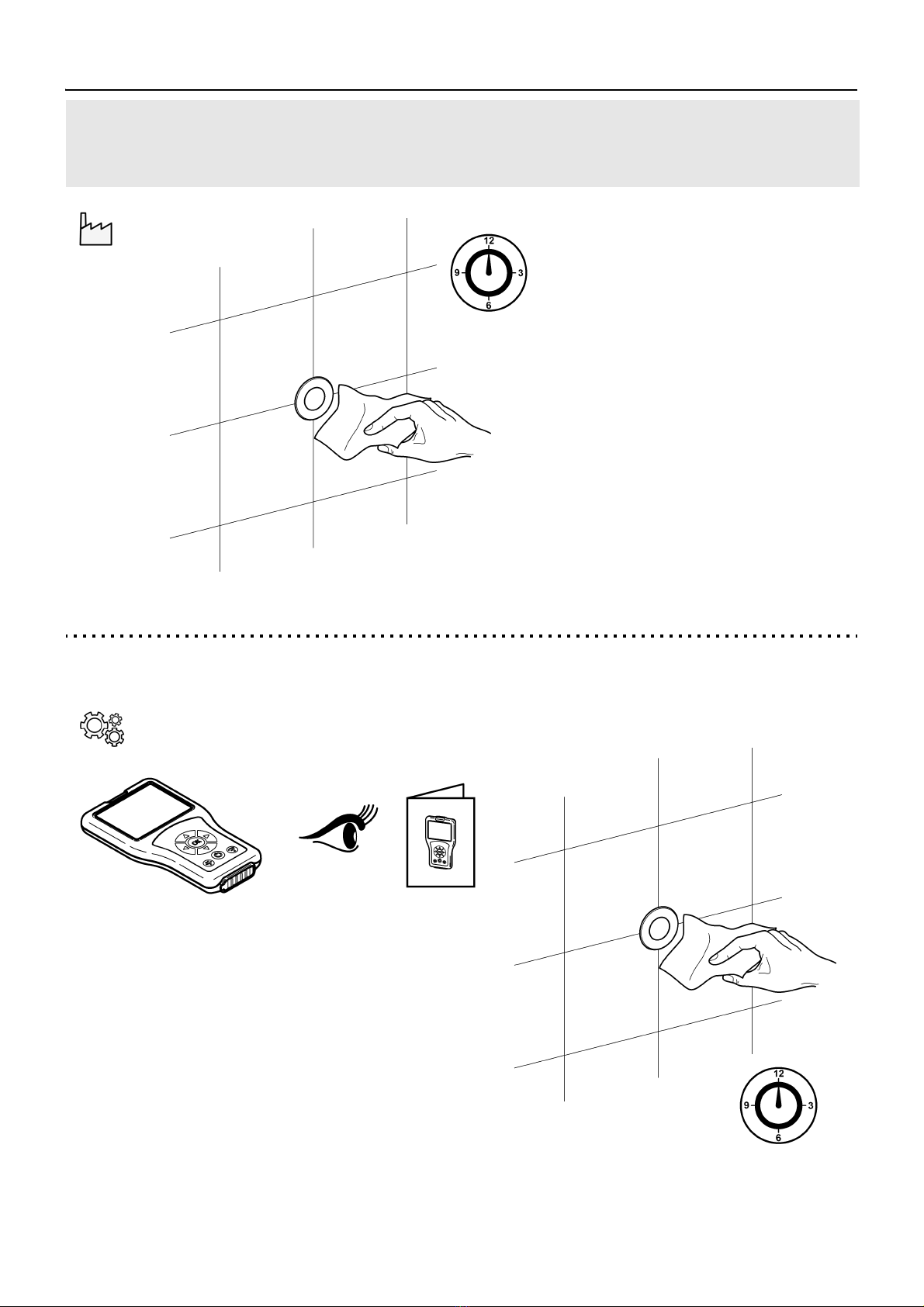

3. Reinigungsabschaltung einschalten
EN Switch on cleaning switch-off NL Inschakelen van de reiniging
shutdown
CS Vypínač pro čištění
FR Activer l'arrêt de nettoyage PL Włączanie wyłączenia na czas
czyszczenia
FI Aktivoida pesuseisokkien
ES Activar el apagado de limpieza SV Aktivera rengörings
avstängning
RU активировать чистка завершение
работы
IT Attivare dello spegnimento per pulizia
1 min
10s 10s

- 13 -
ZMI_001_2030062315-F5EV1013_#SALL_#SAQU_#V3.fm

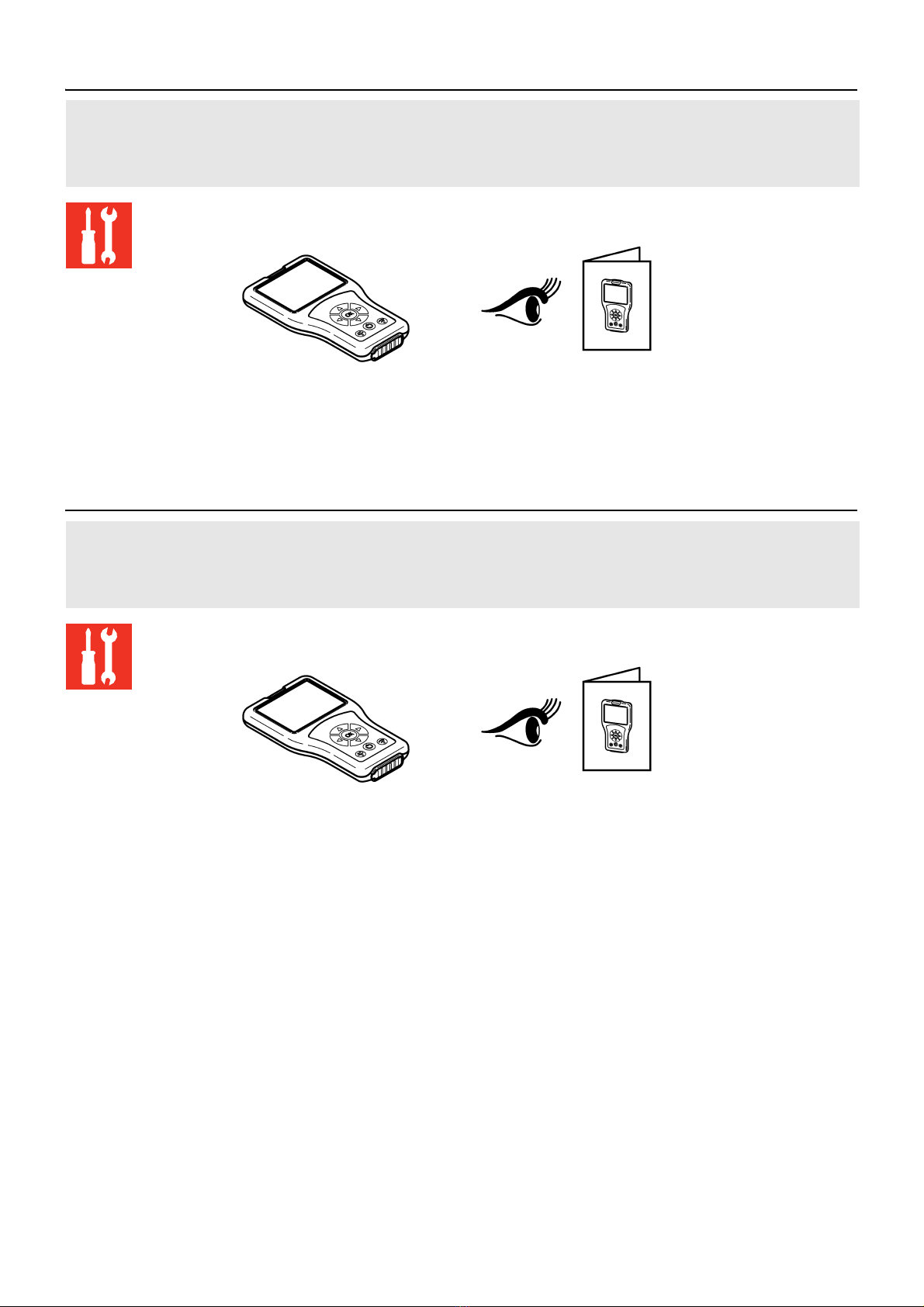

4. Fließzeit einstellen
5. Reichweite einstellen
EN Adjust flow duration NL Stromingstijd instellen CS Nastavit dobu průtoku
FR Régler la durée d'écoulement PL Ustawić czas przepływu FI Aseta virtausaika
ES Ajustar el tiempo de flujo SV Ställa in flytförmĺgan RU Регулировка времени истечения
IT Impostazione della durata di flusso
EN Adjusting the range NL Actieradius instellen CS Nastavení dosahu
FR Réglage de la portée PL Ustawienie zasięgu FI Tunnistusetäisyyden säätäminen
ES Ajuste del alcance SV Ställa in räckvidden RU Настройка дальности действия
IT Impostazione della portata

ZMI_001_2030062315-F5EV1013_#SALL_#SAQU_#V3.fm
- 14 -

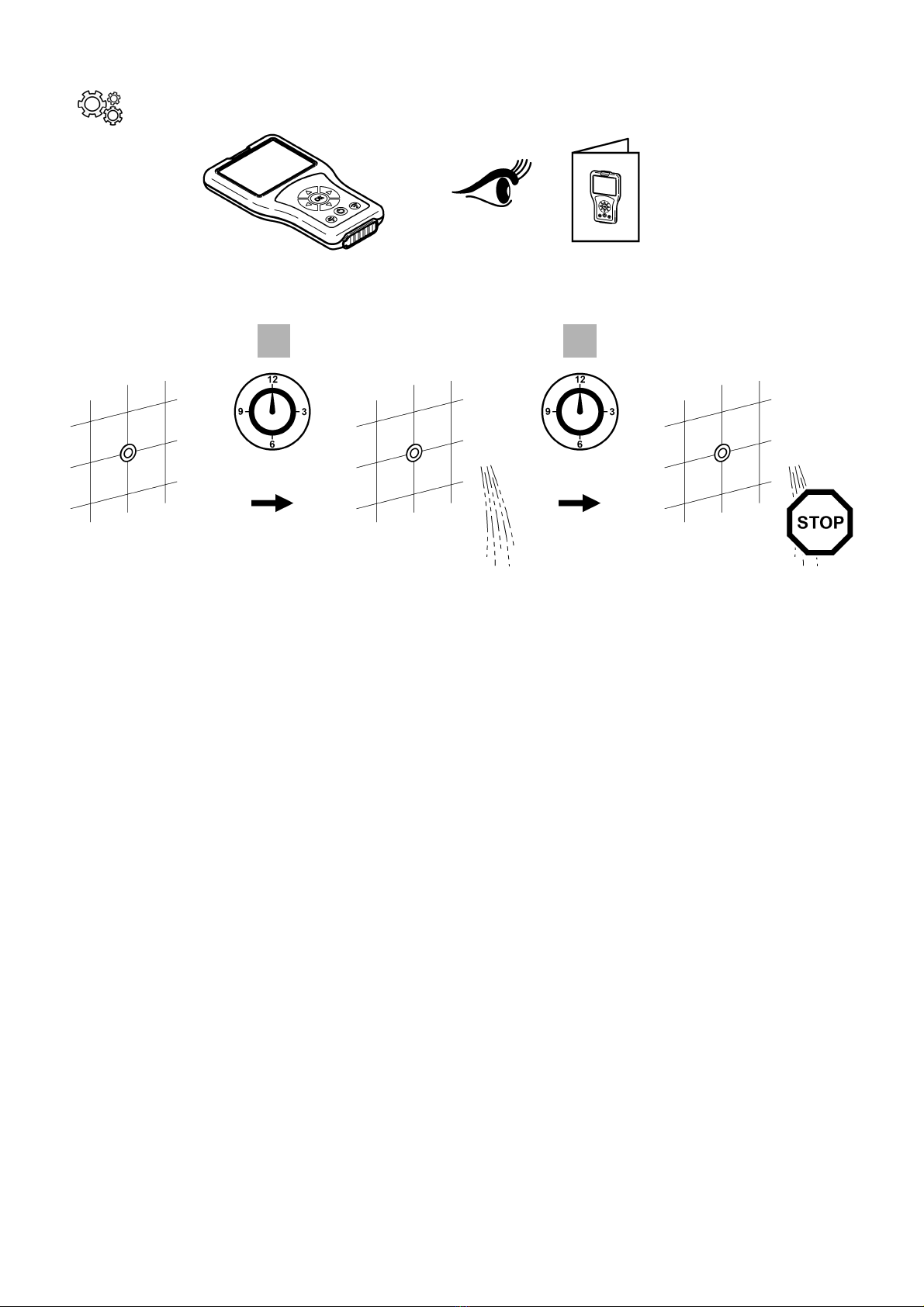

6. Hygienespülung einstellen
EN Setting the hygiene flush NL Instellen van de
hygiënespoeling
CS Nastavení hygienického proplachování
FR Réglage de la rinçage
d'hygiène
PL Ustawianie spłukiwania
higienicznego
FI Hygieniahuuhtelun säätäminen
ES Ajuste del higiene enjuague SV Ställa in hygienspolning RU установив гигиена смыва
IT Impostare lo igiene risciacquo
EN PL
► C: Interval adjustable in h
► D: Flow duration adjustable in s
► C: odstęp czasu regulowany w godzinach
► D: czas przepływu regulowany w
sekundach
DE SV
► C: Intervall einstellbar in h
► D: Fließzeit einstellbar in s
► C: Intervall kan ställas in i timmar
► D: Flödestid kan ställas in i sekunder
FR CS
► C: intervalle réglable en h
► D: durée d'écoulement réglable en s
► C: Interval s nastavením v h
► D: Doba průtoku s nastavením v s
ES FI
► C: Intervalo ajustable en horas
► D: Tiempo de flujo activable en seg
► C: Aikaväli, asetettavissa h
► D: Virtausaika, asetettavissa s
IT RU
► C: intervallo impostabile in h
► D: durata di flusso impostabile in s
► C: интервал задается в ч
► D: время течения задается в сек
NL
► C: Interval instelbaar in u
► D: Stromingstijd instelbaar in s
24 h
C
30 s
D

- 15 -
ZMI_001_2030062315-F5EV1013_#SALL_#SAQU_#V3.fm
1 – 255 h
C
1 – 255 s
D

ZMI_001_2030062315-F5EV1013_#SALL_#SAQU_#V3.fm
- 16 -
7. Reinigungsabschaltung einstellen
EN Set the range NL Actieradius instellen CS Nastavení dosahu
FR Régler le rayon d’action PL Ustawienie zasięgu FI Aseta ulottuma
ES Regular el alcance SV Ställa in räckvidden RU установить диапазон значений
IT Impostare la portata
1 min
1 – 255 min

- 17 -
ZMI_001_2030062315-F5EV1013_#SALL_#SAQU_#V3.fm
8. Ersatzteile
EN Replacement parts NL Reserveonderdelen CS Náhradní díly
FR Pièces de rechange PL Części zamienne FI Varaosat
ES Piezas de recambio SV Reservdelar RU Запчасти
IT Pezzi di ricambio
1..... 2030066343
ASEF3004
2..... F5EV1013:
2030065987
ASEV1008
F5EF3002:
2030065988
ASEF3003
3..... 2030055550
ACEX9012
3
1
2

ZMI_001_2030062315-F5EV1013_#SALL_#SAQU_#V3.fm
- 18 -
9. Zubehör
EN Accessories NL Toebehoren CS Príslušenství
FR Accessoire PL Akcesoria FI Lisävarusteet
ES Accesorios SV Tillbehör RU принадлежности
IT Accessori
1 .... 2000109466
ZAQCT0003
2 .... 2000104846
EPRTR0008
3 .... 2030039477
ACEX9001
4.... 5 m:
2030043814
ACEX9010
5 .... 2030036654
ACEX9005
6 .... 2030036849
ACEX9004
7 .... F5EV1013:
2030065092
ACEV1002
F5EF3002:
2030056786
ACEF3001
8 .... 2000101054
ZAQUA084
3
4
21
5 6
7
A3000 open
8

- 19 -
ZMI_001_2030062315-F5EV1013_#SALL_#SAQU_#V3.fm
Notizen
EN Notes NL Notities CS Poznámky
FR Notes PL Uwagi FI Muistiinpanot
ES Notas SV Notiser RU Примечания
IT Annotazioni

$XVWUDOLD
35.LWFKHQDQG
:DWHU6\VWHPV3W\/WG
'DQGHQRQJ6RXWK9,&
3KRQH
0LGGOH(DVW
<tD>> 5DV$O.KDLPDK
8QLWHG$UDE(PLUDWHV
3KRQH
8QLWHG.LQJGRP
<ts^>ƚĚͲEŽƌƚŚĞƌŶKĨĨŝĐĞ
%DUOERURXJK63=
3KRQH
<ts^>ƚĚͲ^ŽƵƚŚĞƌŶKĨĨŝĐĞ
3DLJQWRQ747:
3KRQH
$XVWULD
.:&$XVWULD*PE+
+DUG
3KRQH
3RODQG
.:&$TXDURWWHU*PE+
/XGZLJVIHOGH*HUPDQ\
3KRQH
%HOJLXP1HWKHUODQGV
/X[HPERXUJ
.:&$TXDURWWHU*PE+
ϵϯϮϬĂůƐƚĞůŐŝƵŵ
3KRQH
6RXWK$IULFD
6XE6DKDUDQ$IULFD
&ƌĂŶŬĞ^ŽƵƚŚĨƌŝĐĂ
ϰϬϱϮƵƌďĂŶ
WŚŽŶĞнϮϳϯϭϰϱϬϲϯϬϬ
($67(8523(
%RVQLD+HU]HJRYLQD
%XOJDULD_&URDWLD
+XQJDU\_/DWYLD
/LWKXDQLD_5RPDQLD
5XVVLD_6HUELD_6ORYDNLD
6ORYHQLD_8NUDLQH
.:&$TXDURWWHU*PE+
/XGZLJVIHOGH*HUPDQ\
3KRQH
&]HFK5HSXEOLF
.:&$TXDURWWHU*PE+
/XGZLJVIHOGH*HUPDQ\
3KRQH
6SDLQ
<tƵƐƚƌŝĂ'ŵď,
+DUG$XVWULD
3KRQH
)UDQFH
.:&$XVWULD*PE+
+DUG
3KRQH
6ZLW]HUODQG/LHFKWHQVWHLQ
.:&*URXS$*
8QWHUNXOP6ZLW]HUODQG
3KRQH
6&$1',1$9,$(6721,$
)LQODQG_6ZHGHQ_1RUZD\
'HQPDUN_(VWRQLD
<tEŽƌĚŝĐƐKLJ
1DDUDMlUYL)LQODQG
3KRQH
*HUPDQ\
.:&$TXDURWWHU*PE+
/XGZLJVIHOGH
3KRQH
7XUNH\
<tD>> 5DV$O.KDLPDK
8QLWHG$UDE(PLUDWHV
3KRQH
,WDO\
.:&*URXS$*
8QWHUNXOP6ZLW]HUODQG
EƵŵĞƌŽsĞƌĚĞϴϬϬϳϴϵϮϯϯ
27+(5&28175,(6
<tƵƐƚƌŝĂ'ŵď,
+DUG$XVWULD
3KRQH
© Franke Technology and Trademark Ltd., Switzerland / 01.05.22 / 2030055591
