Franke PESCARA PULL DOWN FF4700 User manual

PESCARA
EN Installation manual Kitchen Faucet
ES Manual de instalación Grifo de cocina
FR Manuel d‘installation Robinet de cuisine
FF4700 FF4720 FF4780 FF4800 FF4880
PULL DOWN

– 2 –
EN
TABLE OF CONTENTS
Overview 3
Contents in box 3
Technical data 4
Installation instructions 4
Cleaning and maintenance 6
Replacing the cartridge 6
General maintenance 6
Spare/replacement list 6
Limited lifetime warranty 7

– 3 –
EN
OVERVIEW
Contents in box
NOTE: Contact us immediatly if you see inconsistencies.
phone: [phone])
website: www.franke.us/ks
email: ks-customerservic[email protected]
1 - Aerator Key
2- Faucet Assembly
3- Base-O-ring
4- Rubber Washer
5- Plastic Flange
6- Fixing Plate
7- Fixing Nut
8- Supply Hoses
9- Quick Connect Fitting
10 - Weight
4
1
2
5
6
7
9
10
8
3

– 4 –
EN
Technical data
Operating data Value
Operating pressure (ideal) 45 PSI 3 bar 300 kPa
Operating pressure (max.)* 70 PSI 5 bar 500 kPa
Operating pressure (min.)* 14.5 PSI 1 bar 100 kPa
Water temperature (ideal) 140°F 60°C
Water temperature (max.) 158°F 70°C
Hole Size For Faucet 1 3/8“35mm
INSTALLATION INSTRUCTIONS
1. Remove all contents from the package
and check for completeness.
2. Turn off water supply.
3. Cut a mounting hole 1 3/8“ diameter
(35mm) in the desired mounting surface
(if one isn’t available).
4. Ensure Base O-ring (2) is in place in the
Faucet Base (1) (fig. 2A).
2A
1
2
5. Insert the faucet into the hole, hoses
first (fig. 2B)
ATTENTION: Base-O-Ring (2) should be
sitting between the countertop and faucet
base.
DO NOT use putty or other sealant at this
location.
NOTES: Solid surface installation: The
countertop mounting surface needs to be
flat and free of debris; otherwise the faucet
may not sit properly and could leak.
3
5
6
4
2B
Certifies this faucet complies with ASME A112.18.1 / CSA B125.1 & NSF 61, NSF 372 and
AB1953. The faucet also complies with water usage requirements of the California
Energy Comission and the US Department of Energy.

– 5 –
EN
6. Install the mounting hardware to the
mounting shank of the Faucet Base (1)
underneath the mounting surface in the
following order: Rubber Washer (3), Plastic
Flange (4) and Fixing Plate (5) (fig. 2B).
7. Secure the faucet by tightening the
Fixing Nut (6) onto the mounting shank of
the Faucet Base (1) hand tight (fig. 2B).

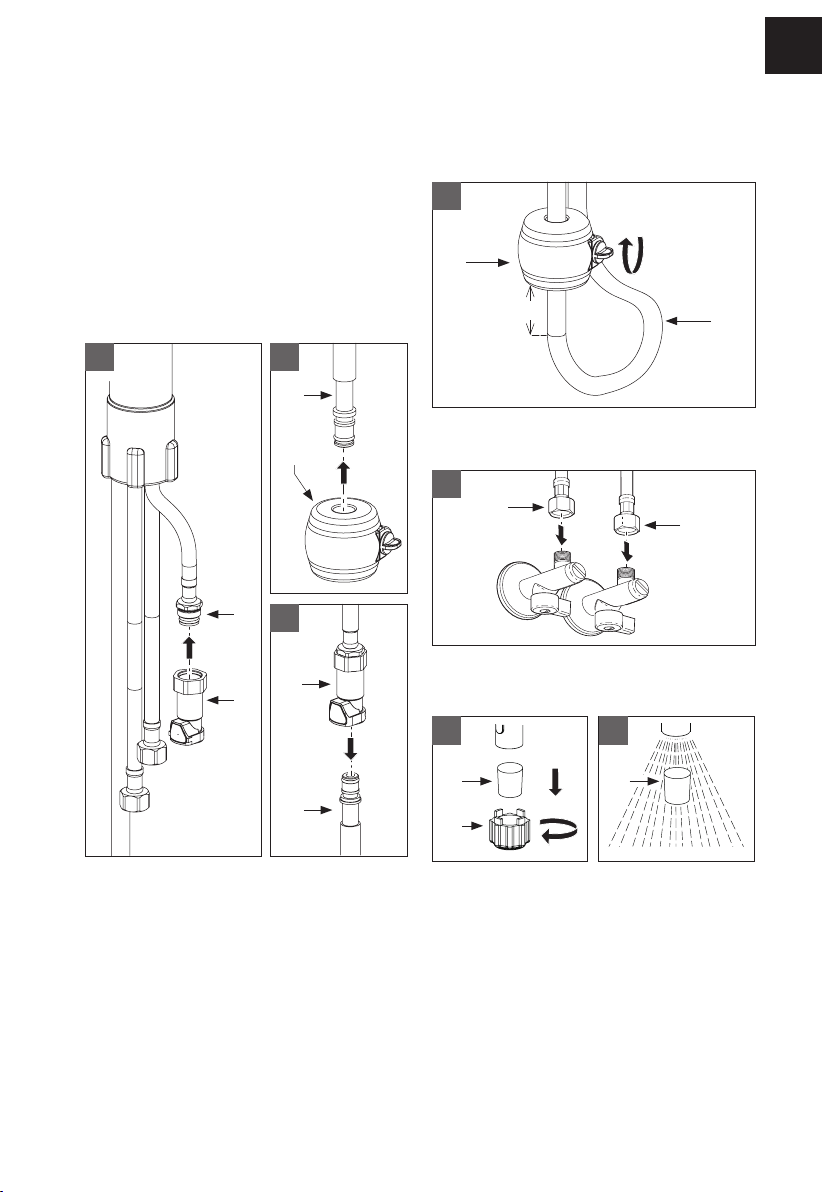

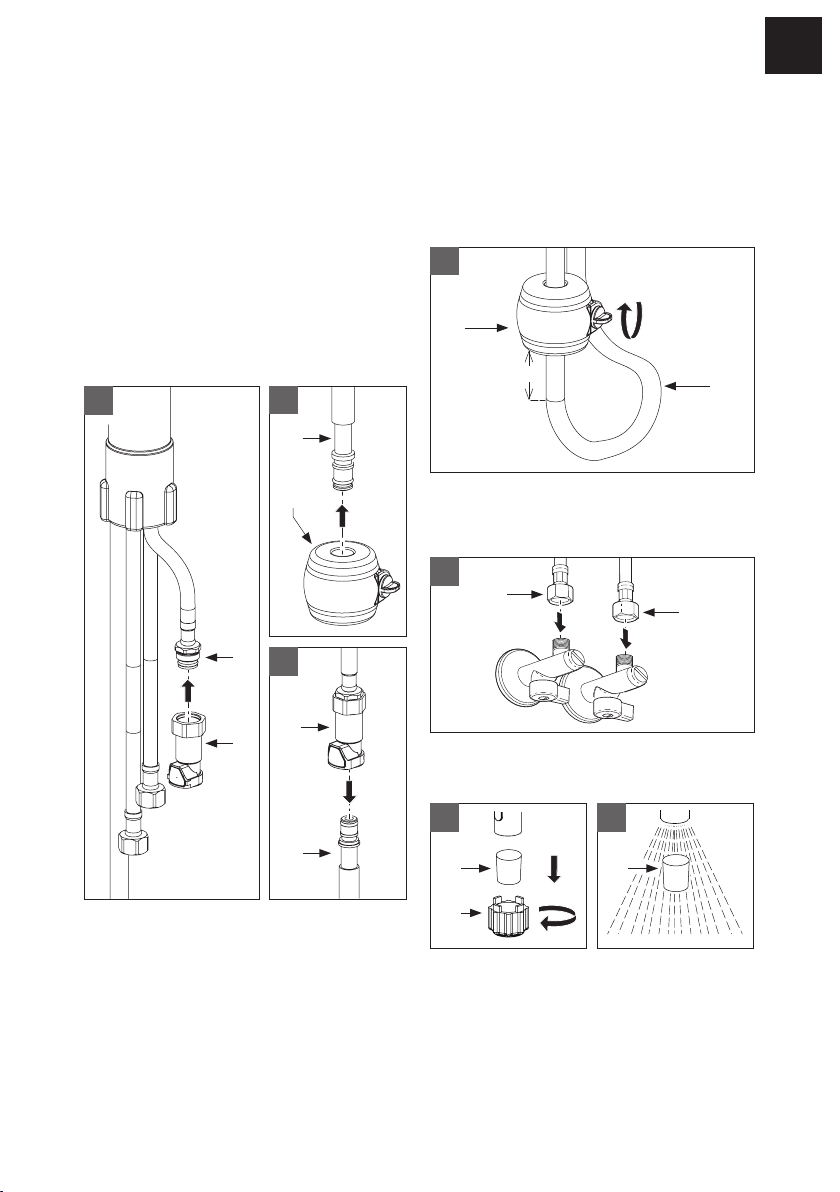

8. Thread the Quick Connect Fitting (7) to
the Spray Supply Hose (8) BY HAND - NO
TOOLS (fig. 2C).
8
7
2D
2E
10
7
10
9
2C
9. Slide the Weight (9) onto the Spray Hose
(10) and leave it loose (fig. 2D)
10. Connect the other end of the Quick
Connect Fitting (7) to the end of the Spray
Hose (10) simply by pressing it in until it
clicks. To disconnect, press the button on
the side of the Quick Connect Fitting (7)
(fig. 2E).
11. Secure the Weight (9) approximately 2”
above the bend in the bottom of the Spray
Hose (10) by turning the adjustment knob
clockwise by hand until it is snug (fig 2F).
2F
9
10
2“
12. Connect the Flexible Supply Hoses (11)
to the water supply in the home (fig. 2G).
2G
11 11
13. Remove the Aerator (12) using the
Aerator Key (13) (fig. 2H).
2H 2I
12
13
12
14. Turn on water, flush the faucet and
Aerator (12) to remove any debris and
check for leaks (fig. 2I).
15. Reinstall the Aerator (12) and ensure
everything is functioning properlty.

– 6 –
EN
CLEANING AND MAINTENANCE
Replacing the cartridge
1. Shut off the water supply to the
faucet.
2. Turn on the faucet briefly to relieve
any pressure inside the faucet.
3. Move the faucet handle to the “OFF”
position.
4. Remove handle set screw cover from
the handle assembly.
5. Remove the set screw from the
handle assembly using a 2.5 mm hex
key.
6. Pull the lever handle Aand cartridge
cap Bfrom the faucet body.
7. Unscrew the cartridge lock nut C.
8. Lift ceramic disc cartridge Dfrom
the body and repalce it with a new one.
Ensure the two lugs on bottom of the
cartridge sit properly in the allocated
holes at the base of the body.
9. Re-assemble faucet in reverse order.
10. Test for leakage.
General maintenance
Clean aerator periodically for any
buildup.
Do not use harsh detergents, solvents,
chemical agents, metallic sponges,
etc. that could harm the surface and
damage the finish. Clean only with a soft
sponge and soapy water.
Do not store chemicals or cleaning
agents in the immediate vicinity of the
faucet and connection hoses. Chemical
vapors could cause damage.

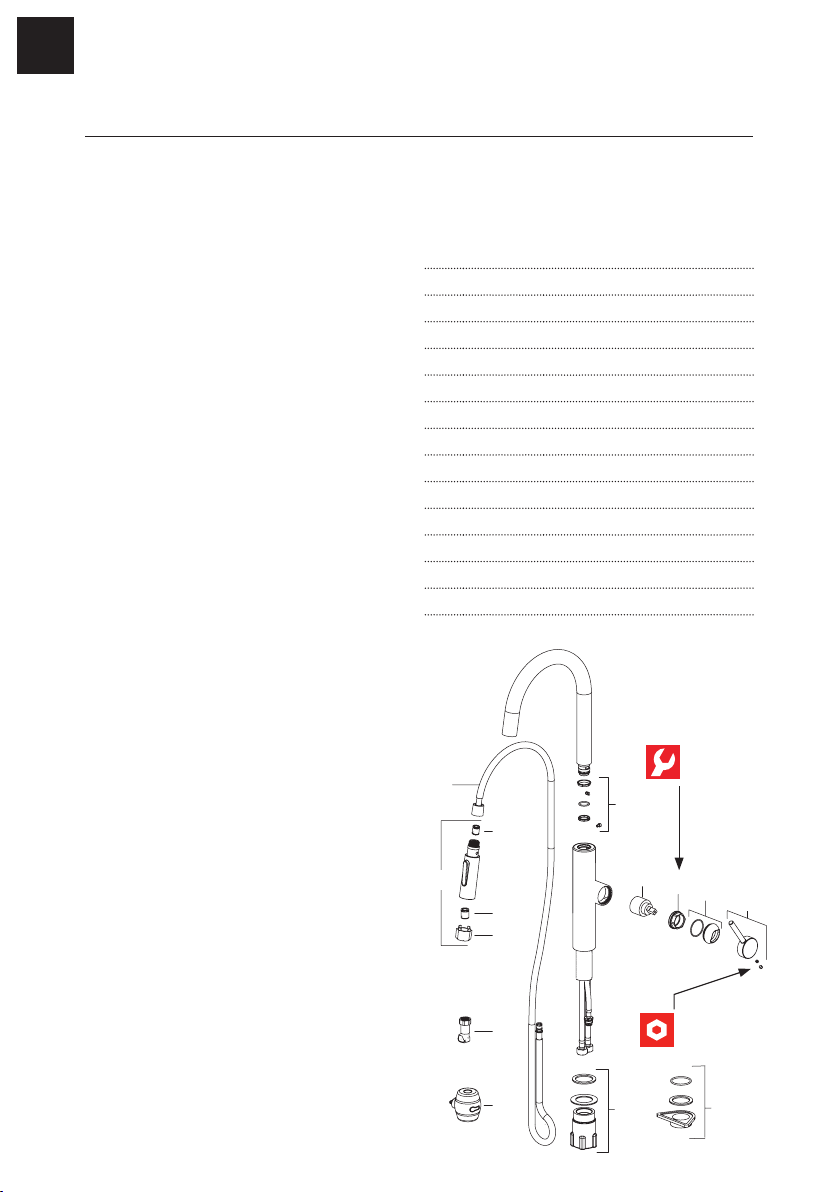

Spare/replacement list
* Must Specify Finish
AF4701* Handle Assembly
BF4702* Cartridge Cap
CF4703 Lock Nut
DF4704 Cartridge Assembly
EF4705 Spout Bushing Kit
FF4706 Pull Out Hose
GF4712* Spray Head Assy
HF4707 Check Valve
JF4402 Inner Aerator
KF4312 Aerator Key
LF4708 Quick Connect Fitting
MF4709 Adjustible Weight
NF4710 Fixing Kit
PF4711 Mounting Kit
2,5 mm
30mm
106 in-lbs
F
H
J
L
MNP
K
E
A
B
C
D
G

– 7 –
EN
LIMITED LIFETIME WARRANTY
Franke Kitchen Systems LLC extends
the following warranty to the original
purchaser of its faucets effective
January 1, 2003.
All faucets installed in a private
residence will carry a limited lifetime
warranty on all mechanical parts to be
free of manufacturing defects in material
and workmanship under normal usage.
All chrome finishes carry a limited
lifetime warranty; all other finishes are
warranted for five (5) years from the
original date of purchase.
Marine and Outdoor Installation: Franke
faucets are NOT warranted for Marine
and Outdoor installations.
This warranty applies only to the
original owner, providing the product
has been installed in accordance with
our installation instructions, used
as recommended and in a normal
residential application. In the event
of a warranty claim, the owner will be
required to provide proof of purchase
- save sales receipt. This warranty
covers all components which make
the product operational. Franke, at
its option, may repair or replace the
product or components necessary to
restore the product to good working
condition. Franke reserves the right
to inspect the installation prior to the
actual replacement of the product or
component part. This warranty does
not cover misuse or abuse, accidental
damages, scuffs or scratches, improper
installation, abnormal usage, negligence
or damage caused by improper
maintenance or cleaning. Normal wear
of parts is excluded from the warranty.
Damage caused by impurities or acts
beyond our control are not covered. Any
product or part which has been repaired
or altered in any manner outside of
Franke’s factory, unless previously
authorized in writing by Franke, will void
warranty.
Any replacement excludes
transportation and any labor
re-installation costs. This warranty
does not allow recovery of incidental or
consequential damages such as loss of
use, delay, property damage or other
consequential damage, and Franke
accepts no liability for such damages.
The Franke warranty is limited to the
above conditions and to the warranty
period specified herein and is exclusive.
Franke DISCLAIMS all other warranties,
expressed or implied, including IMPLIED
WARRANTIES OF MERCHANTABILITY
AND/OR FITNESS FOR A PARTICULAR
PURPOSE. This warranty gives you
specific legal rights that may vary from
state to state.
Further information
For any further information about our
products, about the installation of them
or about the guarantee, please contact
our customer service department:
Franke Kitchen Systems
800 Aviation Parkway
Smyrna, TN 37167, USA
Phone: [phone]
Email: [e-mail]
