Franke F3EM1010 User manual

ZMI_001_2030040116-F3EM1010_#SALL_#AQU_#V1.fm / 19.06.18
F3
F3EM1010 F3EM1011 F3EM1012
2030040116 2030040119 2030040120
7612982245251 7612982245282 7612982245305
DE Montage- und Betriebsanleitung Elektronik-Waschplatzbatterie
EN Installation and operating instructions Electronic wash basin mixer
FR Notice de montage et de mise en service Mitigeur électronique
ES Instrucciones de montaje y servicio Batería electrónica para zonas
IT Istruzioni per il montaggio e l'uso Miscelatore optoelettronico
NL Montage- en bedrijfsinstructies Elektronische wastafelmengkraan
PL Instrukcja montażu i obsługi
SV Monterings- och driftinstruktion
CS Návod pro montáž a provoz
FI Asennus- ja käyttöohje Elektroninen pesuallashana
RU Инструкция по монтажу и вводу в эксплуатацию

ZMI_001_2030040116-F3EM1010_#SALL_#AQU_#V1.fm
- 2 -

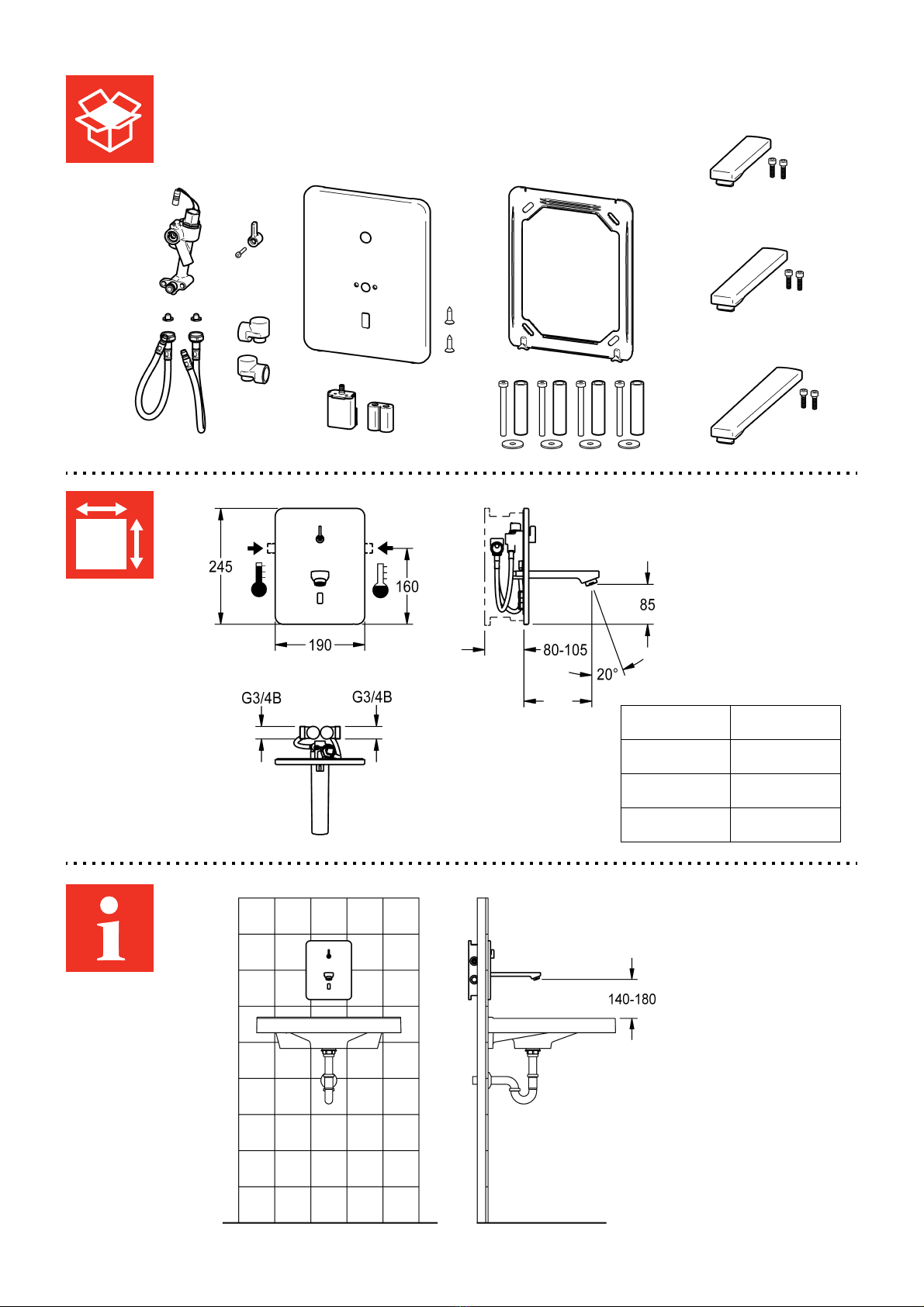

F3EM1010, F3EM1011, F3EM1012
F3EM1010
F3EM1011
F3EM1012
X
F3EM1010 140
F3EM1011 200
F3EM1012 260
X

- 3 -
ZMI_001_2030040116-F3EM1010_#SALL_#AQU_#V1.fm
Installation and operating
instructions Montage- und Betriebsanleitung
Important notes Wichtige Hinweise
►Before installing flush piping system! ►Vor Installation Rohrleitungen spülen!
►After completing the installation, set the
temperature limiter!
►Nach erfolgter Montage den
Temperaturanschlag einstellen!
►The fitting must be operated only with
original mesh filters and return flow
inhibitors!
►Armatur nur mit original Sieben und
Rückflussverhinderern betreiben!
►In Abhängigkeit von der Wasserqualität,
den örtlichen Gegebenheiten und den vor
Ort geltenden Bestimmungen die Armatur
in regelmäßigen Abständen prüfen und
warten.
►The fitting must be checked and
maintained at regular intervals depending
on the water quality and in accordance with
the local conditions, and rules and
regulations applicable at the site.
Technical data Technische Daten
►Minimum flow pressure 1.0 bar ►Mindestfließdruck 1,0 bar
►Maximum operating pressure 10 bar ►Maximaler Betriebsdruck 10 bar
►Recommended flow pressure 1-5 bar ►Empfohlener Fließdruck 1-5 bar
►Volume flow at 3 bar flow pressure 6 l/min
►Voltage supply with lithium battery CRP2
6VDC
►Power consumption 1,5 W
►Type of protection IP 59k
►Volumenstrom bei 3 bar Fließdruck 6 l/min
►Spannungsversorgung
Lithium Batterie CRP2 6 V DC
►Leistungsaufnahme 1,5 W
►Schutzart IP 59k (im zusammengebauten
Zustand)
Instrukcja montażu i obsługi Monterings- och driftinstruktion
Ważne wskazówki Viktiga informationer
►Przed instalacjąprzepłukaćrury!
►Po przeprowadzeniu montażu ustawić
ograniczenie temperatury.
►Armatury należy używaćwyłącznie z
oryginalnymi sitkami i zaworami zwrotnymi!
►Armaturęnależy poddawaćregularnej
kontroli i konserwacji w zależności od
jakości wody, warunków lokalnych i
obowiązujących przepisów.
►Spola igenom rörledningarna före
installation!
►När monteringen har gjorts skall
temperaturbegränsningen ställas in!
►Använd armaturen endast med originalsilar
och originalåterflödesförhindrare!
►Kontrollera och serva armaturen med
intervaller som bestäms av vattenkvaliteten
samt de lokala förhållandena och de
bestämmelser som gäller där.
Dane techniczne Tekniska data
►Minimalne ciśnienie przepływu 1,0 bar ►Minsta hydrauliska tryck 1,0 bar
►Maksymalne ciśnienie robocze 10 barów ►Maximalt drifttryck 10 bar
►Zalecane ciśnienie przepływu 1-5 barów ►Rekommenderat hydrauliskt tryck 1-5 bar
►Objętościowe natężenie przepływu przy
ciśnieniu 3 barów 6 l/min
►Volymstrom vid 3 bar hydrauliskt tryck
6 l/min
►Zasilanie elektryczne bateriąlitowąCRP2
6 V DC
►Spänningsförsörjning med litiumbatteri
CRP2 6 V DC
►Pobór mocy 1,5 W ►Effektbehov 1,5 W
►Rodzaj ochrony IP 59k ►Skyddsklass IP 59k
EN
DE
PL
SV

ZMI_001_2030040116-F3EM1010_#SALL_#AQU_#V1.fm
- 4 -
Notice de montage et de mise en
service Návod pro montáž a provoz
Remarques importantes Důležité pokyny
►Rincer les conduites avant d’installer !
►Une fois le montage terminé, régler la
limitation de température !
►Před instalací potrubí propláchněte!
►Po provedené montáži nastavit omezení
teploty!
►Provozovat armaturu jen s originálními
sítkya zařízeními proti zpětnému toku!
►V závislosti na kvalitěvody, místních
podmínkách a předpisech platných v místě
instalace je nutné provádět v pravidelných
intervalech kontrolu a údržbu armatury.
►Ne faire fonctionner la robinetterie qu'avec
les filtres et clapets de non retour d'origine !
►En fonction de la qualité de l’eau, ainsi que
des conditions et des dispositions locales,
il convient de contrôler et d’entretenir la
robinetterie à intervalles réguliers.
Données techniques Technické údaje
►Pression dynamique minimale 1,0 bar ►Minimální průtočný tlak 1,0 bar
►Pression de service maximale 10 bars ►Maximální provozní tlak 10 bar
►Pression dynamique recommandée
1-5 bars
►Doporučený průtočný tlak 1-5 bar
►Prùtok pøi prùtoèném tlaku 3 bar 6l/min
►Napájení lithiovou baterií CRP2 6 V DC
►Příkon 1,5 W
►Krytí IP 59k
►Débit volumique pour 3 bars de pression
dynamique 6 l/min
►Alimentation en tension avec pile au lithium
CRP2 6 V DC
►Puissance absorbée 1,5 W
►Type de protection IP 59k
Instrucciones de montaje y
servicio Asennus- ja käyttöohje
Indicaciones importantes Tärkeitä ohjeita
►¡Enjuagar las tuberías antes de instalar!
►¡Ajuste el límite de temperatura tras
realizar el montaje!
►Huuhtele putkijohdot ennen asennusta!
►Säädä asennuksen jälkeen lämpötilan
rajoitus!
►Käytä varusteet vain alkuperäisten sihtien
ja takaisinvirtauksen eston kanssa!
►Hana tulee tarkistaa ja huoltaa säännöllisin
väliajoin veden laadusta, paikallisista
oloista ja paikalla voimassa olevista
määräyksistä riippuen.
►¡La grifería debe hacerse funcionar
únicamente con los tamices y las válvulas
antiretorno originales!
►En función de la calidad del agua, las
condiciones locales y la legislación vigente,
realizar las inspecciones y el
mantenimiento de la grifería a intervalos
regulares.
Datos técnicos Tekniset tiedot
►Presión mínima de flujo 1,0 bar ►Vähimmäisvirtauspaine 1,0 bar
►Presión máxima de servicio 10 bares ►Suurin käyttöpaine 10 bar
►Presión de flujo recomendada 1-5 bares ►Suositeltava virtauspaine 1-5 bar
►Flujo volumétrico con 3 bares de presión
de flujo 6 l/min
►Tilavuusvirta 3 barin virtauspaineella
6 l/min
►Alimentación de corriente con batería de
litio CRP2 6 V DC
►Jännitteensyöttö litiumparistolla CRP2
6VDC
►Consumo de potencia 1,5 W ►Tehonkulutus 1,5 W
►Modo de protección IP 59k ►Suojaustapa IP 59k
FR
CS
ES
FI

- 5 -
ZMI_001_2030040116-F3EM1010_#SALL_#AQU_#V1.fm
Istruzioni per il montaggio e
l'uso
Инструкция по монтажу и
вводу вэксплуатацию
Avvertenze importanti Важные указания
►Sciacquare le tubazioni prima di installare!
►Una volta terminata l'installazione, impo-
stare la limitazione di temperatura!
►Utilizzare la rubinetteria esclusivamente
con i filtri e le valvole antiriflusso originali!
►Controllare e sottoporre a manutenzione
l'apparecchio ad intervalli regolari, in
funzione della qualità dell'acqua, delle
caratteristiche locali e delle vigenti
disposizioni locali.
► Перед инсталляцией промыть трубки!
►Послемонтажа отрегулировать
температурный предел!
► Эксплуатировать арматуру только с
оригинальными фильтрами иклапанами
обратного течения!
► Арматуру необходимо регулярно
чистить иобслуживать взависимости от
качества воды, местных условий и
действующих вместе эксплуатации
предписаний.
Specifiche tecniche Технические характеристики
►Pressione idraulica min. 1,0 bar
►Pressione di esercizio max. 10 bar
►Pressione idraulica consigliata 1-5 bar
►Portata volumetrica a 3 bar di pressione
idraulica 6 l/min
►Alimentazione di tensione con batteria al
litio CRP 2 di 6 V DC
►Potenza assorbita 1,5 W
►Tipo di protezione IP 59k
► Минимальный гидравлический напор
1,0 бар
► Максимальное рабочее давление
10 бар
► Рекомендуемый гидравлический напор
1-5 бар
►Объёмныйрасход при гидравлическом
напоре 3 бар 6 л/мин
► Источник питания - литиевая батарея
CRP 2 6 Впостоянноготока
►Потребляемаямощность 1,5 Вт
►Видзащиты IP 59k
Montage- en bedrijfsinstructies
Belangrijke aanwijzingen
►Voor installatie buisleidingen spoelen!
►Na de montage de temperatuurbegrenzing
instellen!
►Armatuur alleen met originele zeven en
terugstroomkleppen gebruiken!
►Afhankelijk van de waterkwaliteit, de
plaatselijke omstandigheden en de
plaatselijke voorschriften de armatuur
regelmatig controleren en onderhouden.
Technische gegevens
►Minimale dynamische druk 1,0 bar
►Maximale werkdruk 10 bar
►Aanbevolen dynamische druk 1-5 bar
►Volumestroom bij 3 bar dynamische druk
6l/min
►Spanningsvoorziening d.m.v. lithiumbatterij
CRP2 6 V DC
►Opgenomen vermogen 1,5 W
►Veiligheidsgraad IP 59k
IT
RU
NL

ZMI_001_2030040116-F3EM1010_#SALL_#AQU_#V1.fm
- 6 -

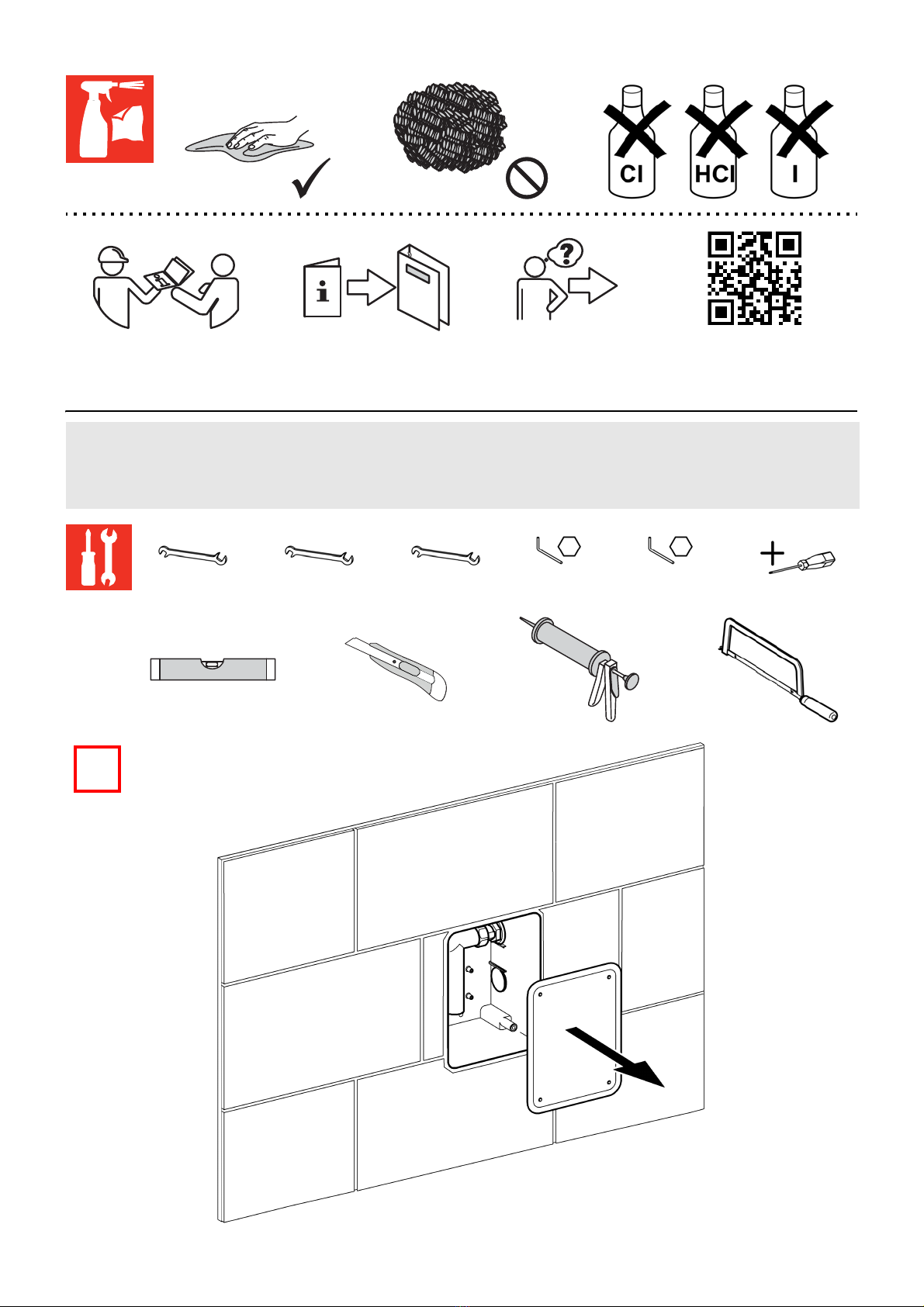

1. Montage
EN Installation NL Montage CS Montáž
FR Montage PL MontażFI Asennus
ES Montaje SV Montering RU Монтаж
IT Montaggio
www.franke.com
30 mm 3mm 5mm19 mm9mm
1

- 7 -
ZMI_001_2030040116-F3EM1010_#SALL_#AQU_#V1.fm

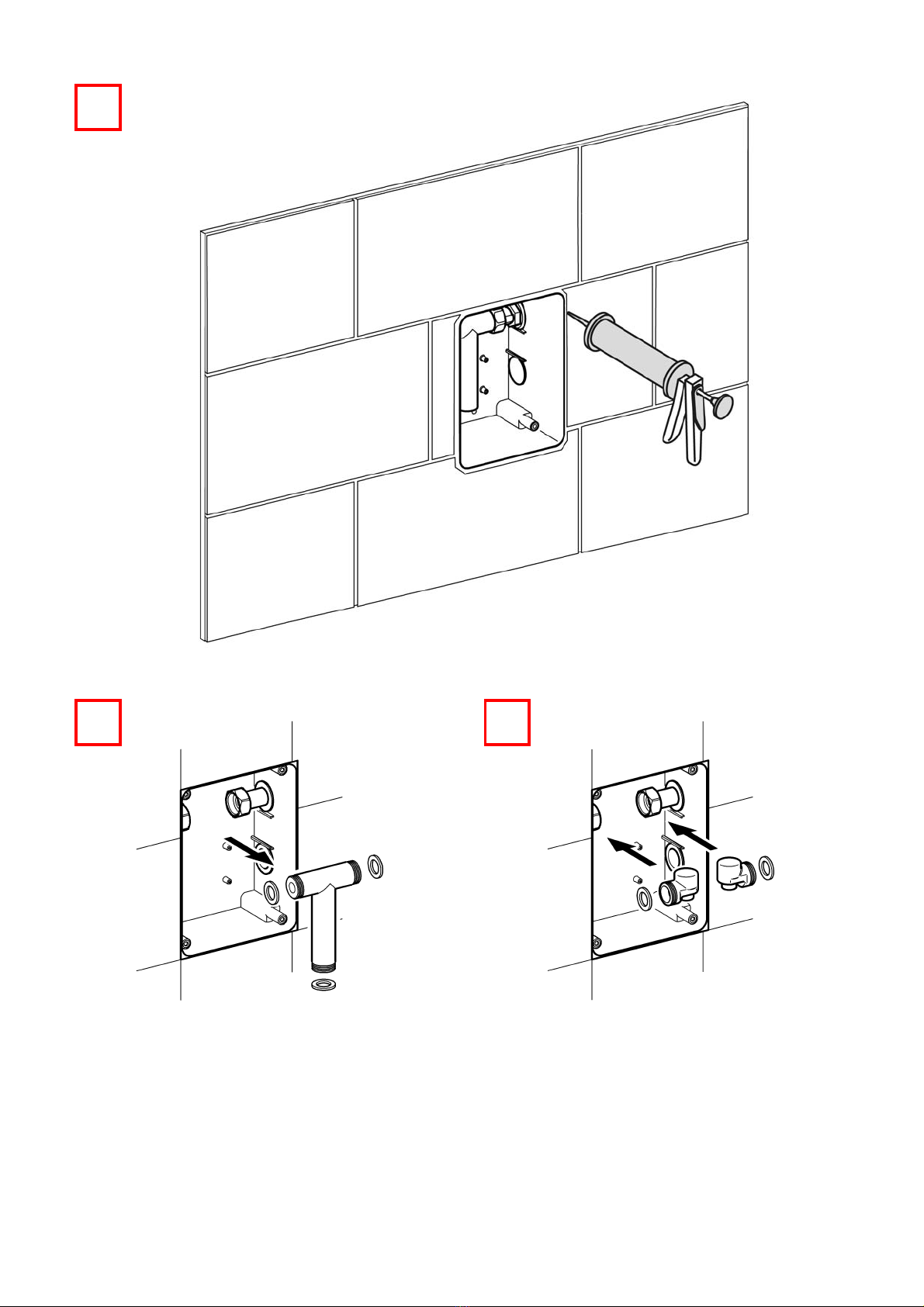

2

ZMI_001_2030040116-F3EM1010_#SALL_#AQU_#V1.fm
- 8 -

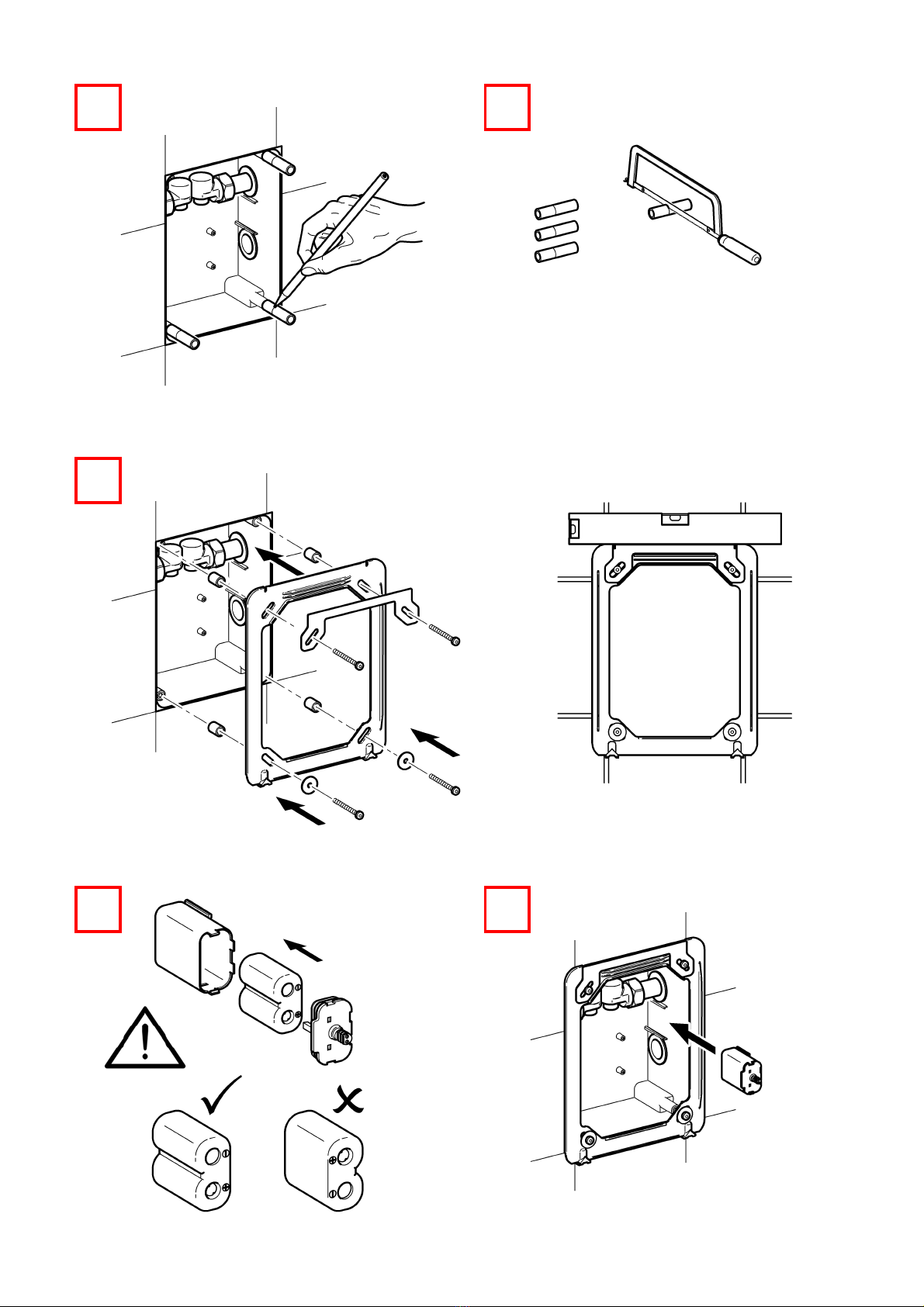

3
54

- 9 -
ZMI_001_2030040116-F3EM1010_#SALL_#AQU_#V1.fm
76
8

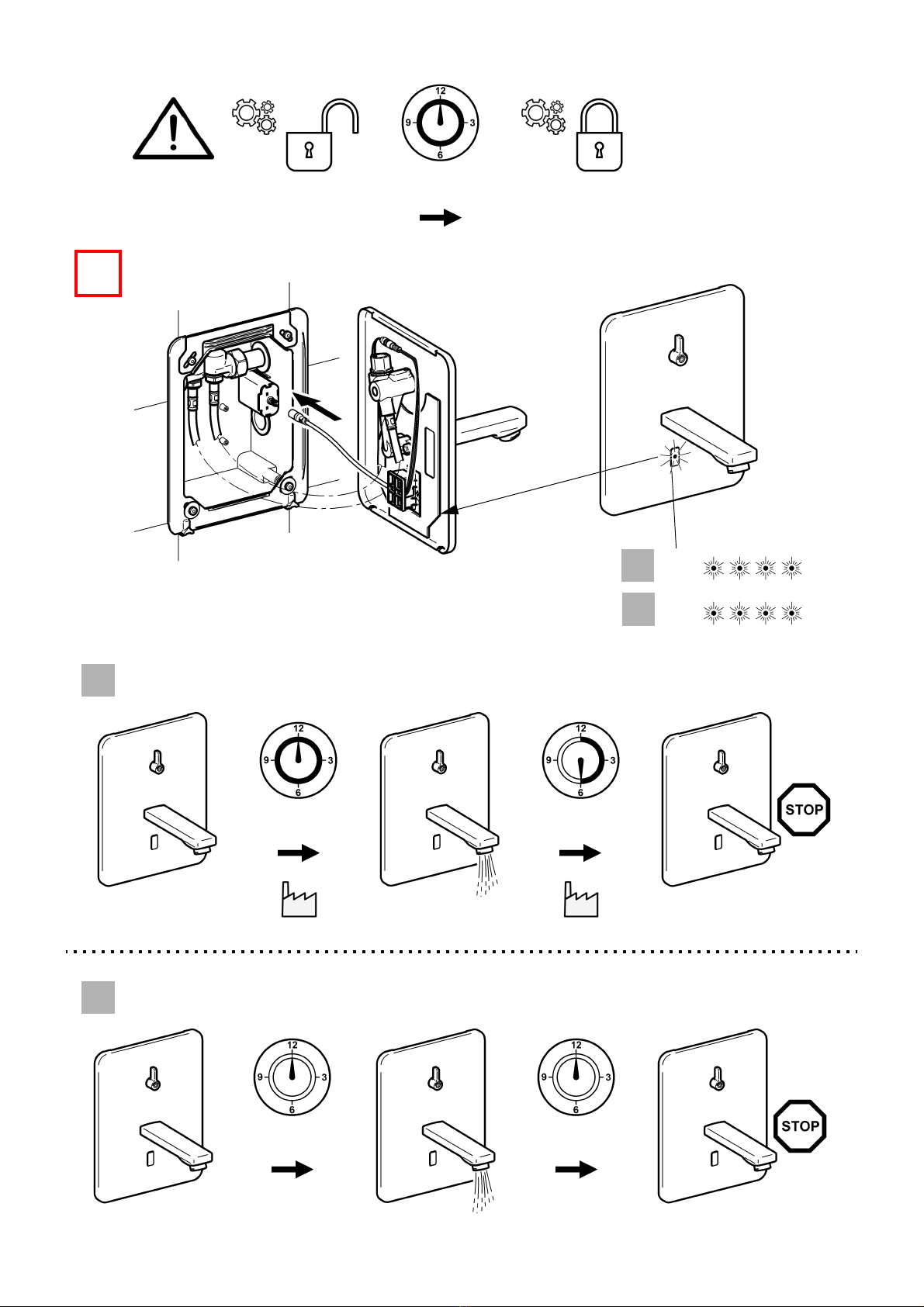

6 V DC
109

ZMI_001_2030040116-F3EM1010_#SALL_#AQU_#V1.fm
- 10 -

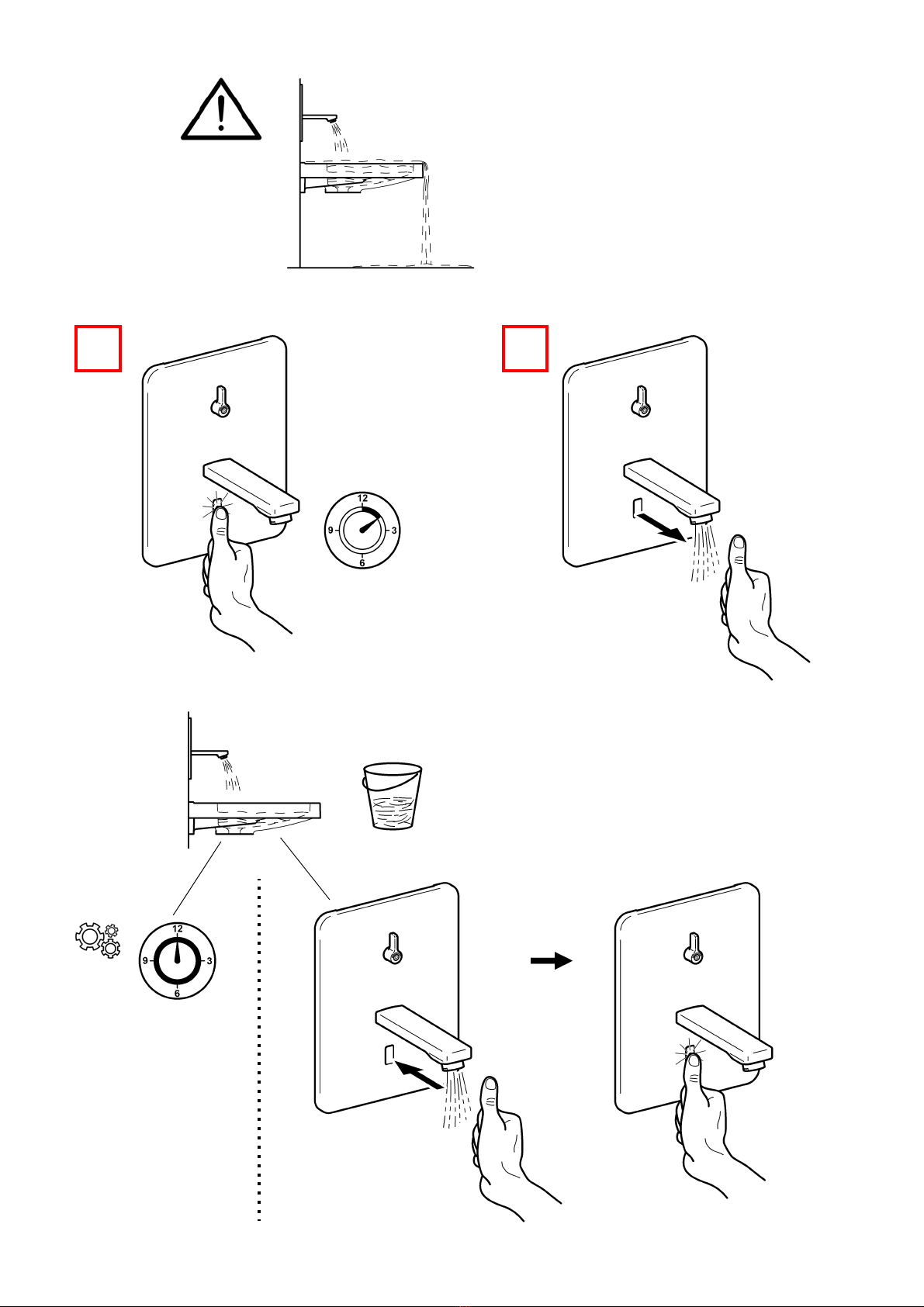

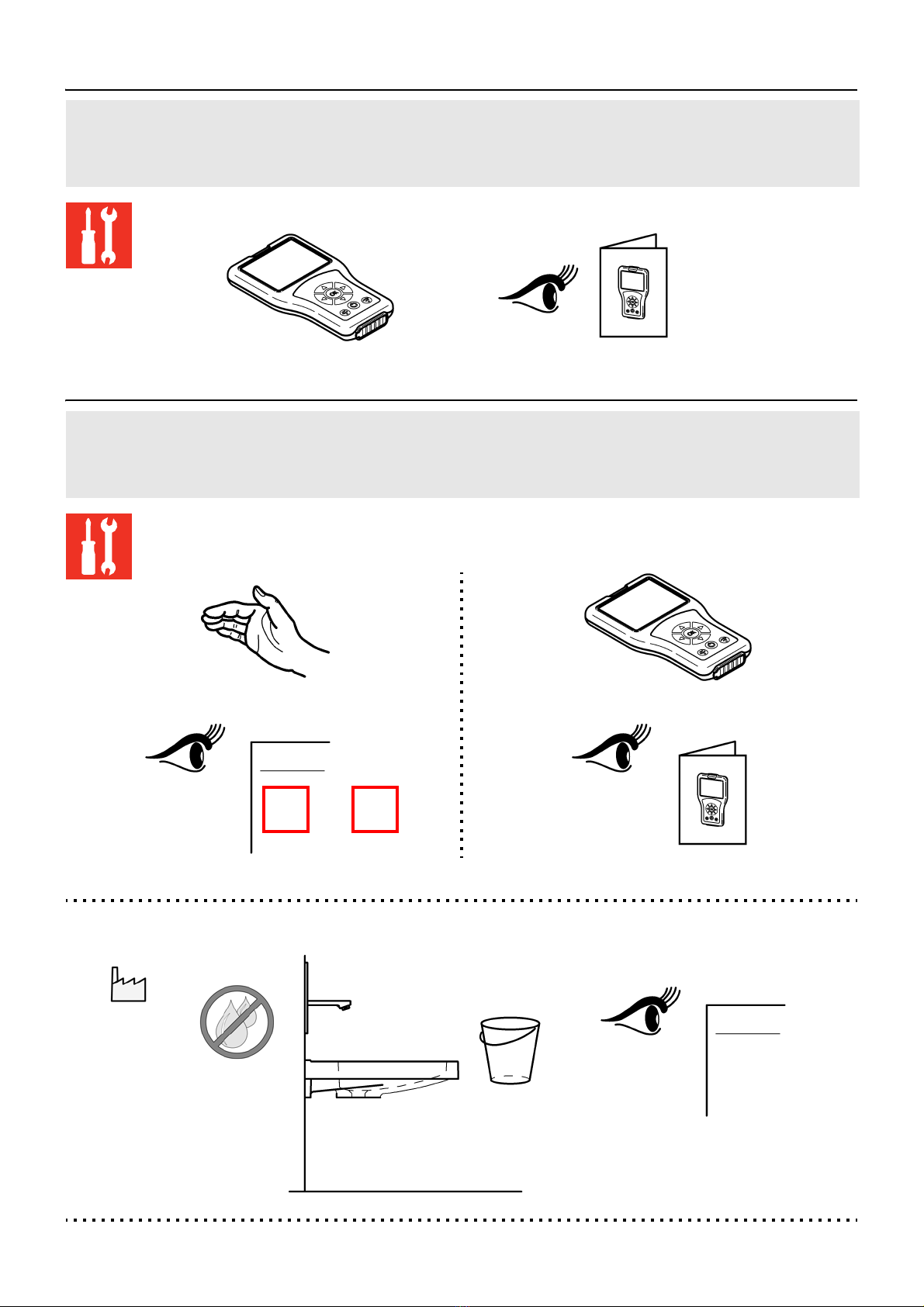

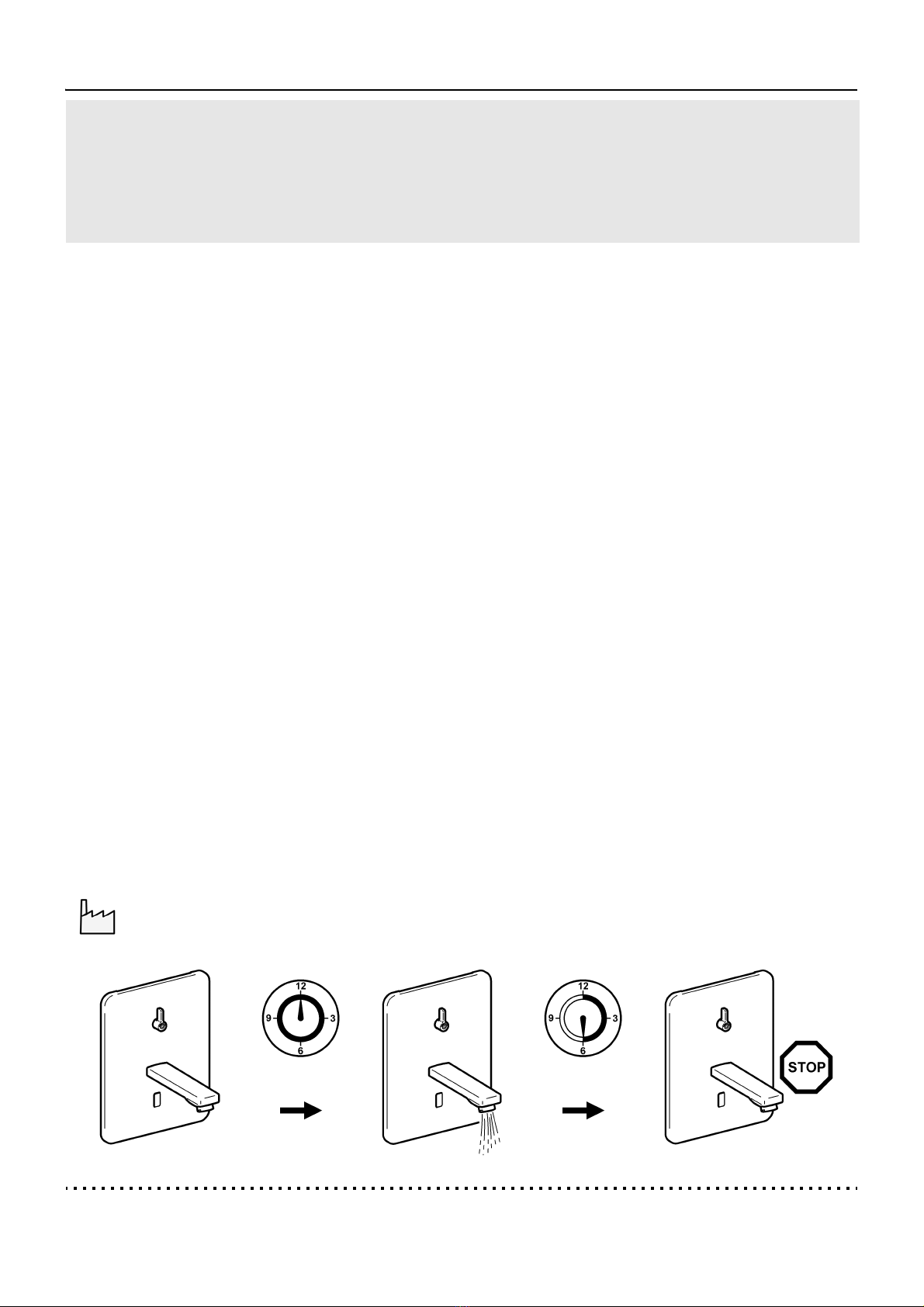

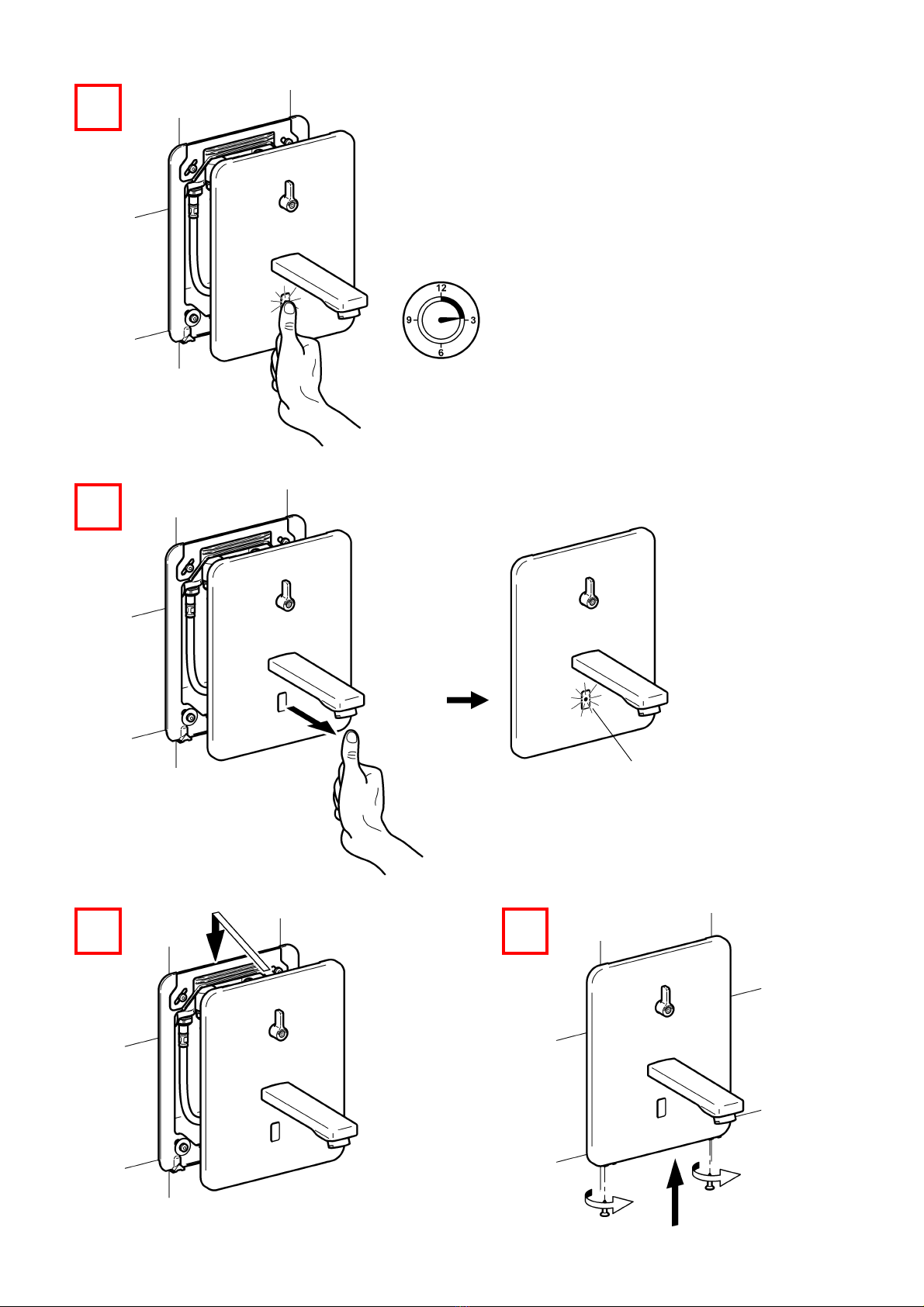

21.
1211
1413
1615
