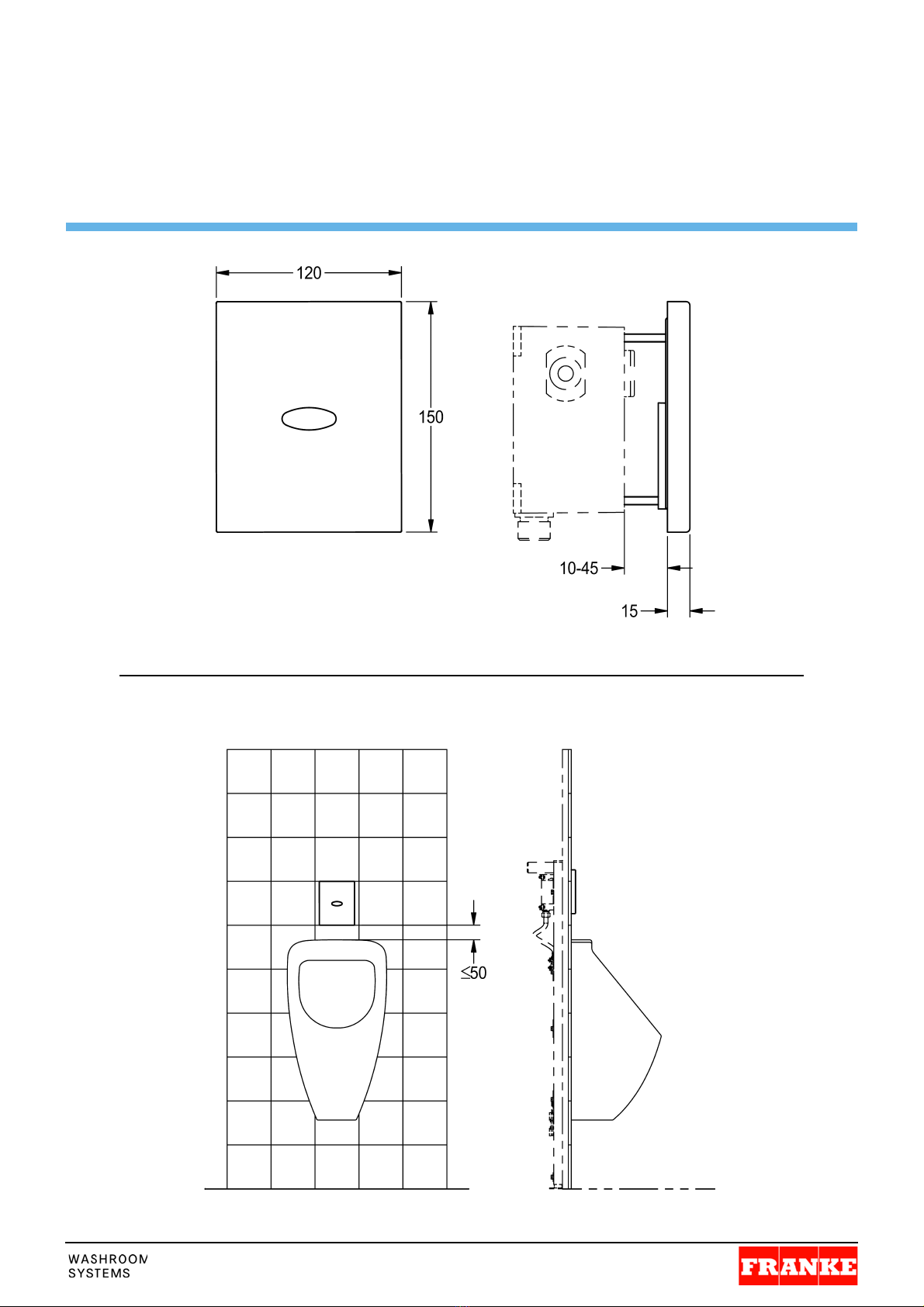

Franke PRTR0014 User manual

ZMI_001_2000108750-PRTR0014_#SALL_#AQU_#V2.fm / 26.03.15
Montage- und Betriebsanleitung
EN Installation and operating instructions NL Montage- en bedrijfsinstructies EL Συναρμολόγηση και οδηγίες λειτουργίας
ES Instrucciones de montaje y servicio PL Instrukcja montażu i obsługi IT Istruzioni per il montaggio e l'uso
CS Návod pro montáž a provoz SV Monterings- och driftinstruktion RO Montaj şi instrucţiuni de funcţionare
FR Notice de montage et de mise en
service
HU Szerelési és használati útmutató RU Инструкция по монтажу ивводу в
эксплуатацию
FI Asennus- ja käyttöohje
PRTR0014
2000108750
7612982182730
1×
1×
1×
1×
1×

ZMI_001_2000108750-PRTR0014_#SALL_#AQU_#V2.fm
2
EN Technical data FR Données techniques
Minimum flow pressure 0,5 bar Pression dynamique minimale 0,5 bar
Maximum operating pressure 8 bar Pression de service maximale 8 bars
Volume flow 0,30 l/s Débit volumique 0,30 l/s
Flow duration 3 - 24 s adjustable Durée d'écoulement 3 - 24 s réglable
Supply voltage 230 V AC ension de raccordement 230 V AC
Type of protection IP 40 Type de protection IP 40
Operating voltage 6 V DC Tension de service 6 V DC
DE Technische Daten ES Datos técnicos
Mindestfließdruck 0,5 bar Presión mínima de flujo 0,5 bar
Maximaler Betriebsdruck 8 bar Presión máxima de servicio 8 bares
Volumenstrom bei 3 bar Fließdruck 0,30 l/s Flujo volumétrico 0,30 l/s
Fließzeit 3 - 24 s einstellbar Tiempo de corriente 3 - 24 s ajustable
Anschlussspannung 230 V AC Tensión de conexión 230 V AC
Schutzart IP 40 Modo de protección IP 40
Betriebsspannung 6 V DC Tensión de servicio 6 V CC
NL Technische gegevens PL
Dane techniczne
Minimale dynamische druk 0,5 bar Minimalne ciśnienie przepływu 0,5 bar
Maximale werkdruk 8 bar Maksymalne ciśnienie robocze 8 barów
Volumestroom 0,30 l/s Objętościowe natężenie przepływu 0,30 l/s
Stromingstijd 3 - 24 s instelbaar Czas przepływu 3 - 24 s z możliwościąustawienia
Aansluitspanning 230 V AC Napięcie przyłączeniowe 230 V AC
Veiligheidsgraad IP 40 Rodzaj ochrony IP 40
Bedrijfsspanning 6 V DC
Napięcie robocz 6 V DC
SV Tekniska data FI Tekniset tiedot
Minsta hydrauliska tryck 0,5 bar Vähimmäisvirtauspaine 0,5 bar
Maximalt drifttryck 8 bar Suurin käyttöpaine 8 bar
Volymström 0,30 l/s Tilavuusvirta 0,30 l/s
Flyttid 3 - 24 s inställbar Juoksuaika 3 - 24 s säädettävissä
Anslutningsspänning 230 V AC Verkkojännite 230 V AC
Skyddsklass IP 40 Suojaustapa IP 40
Driftspänning 6 V DC Käyttöjännite
6 V DC
IT Specifiche tecniche RU
Технические характеристики
Pressione idraulica min. 0,5 bar Минимальный гидравлический напор 0,5 бар
Pressione di esercizio max. 8 bar Максимальное рабочее давление 8бар
Portata volumetrica 0,30 l/s Oбъемный расход 0,30 л/сек
Durata di flusso impostabile da 3a 24 s Время протекания 3 - 24 сек. регулируемое
Tensione di allacciamento 230 V AC Напряжение питающей сети 230 В переменного тока
Tipo di protezione IP 40 Вид защиты IP 40
Tensione di esercizio 6 V DC
рабочее напряжение 6Впостоянноготока
CS Technické údaje HU Műszaki adatok
Minimální průtočný tlak 0,5 bar Minimális áramlási nyomás 0,5 bar
Maximální provozní tlak 8 bar Maximális üzemi nyomás 8 bar
Průtok 0,30 l/s Volumenáram 0,30 l/s
Doba průtoku nastavitelná 3 - 24 s Áramlási idő3 - 24 s között állítható be
Přípojné napětí 230 V AC Csatlakozási feszültség 230 V AC
Krytí IP 40 Védelem típusa IP 40
Provozní napětí 6 V DC Üzemi feszültség 6 V DC
www.franke.com
www.franke.de

3
ZMI_001_2000108750-PRTR0014_#SALL_#AQU_#V2.fm
EL
Τεχνικά στοιχεία
RO Datele tehnice
Ελάχιστη πίεση ροής 0,5 bar Presiune minimăa curgerii 0,5 bar
Μέγιστη πίεση λειτουργίας 8 bar Presiune maximăde funcţionare 8 bari
Ρυθμός ογκομετρικής παροχής 0,30 l/s Fluxul volumic 0,30 l/s
Χρόνος ροής 3 - 24 s ρυθμιζόμενος Timp de curgere Reglabil de la 3 - 24 s
Τάση σύνδεσης 230 V AC Tensiune de alimentare 230 V AC
Είδος προστασίας IP 40 Grad de protecţie IP 40
Τάση λειτουργίας 6VDC Tensiunea de funcţionare 6 V DC

ZMI_001_2000108750-PRTR0014_#SALL_#AQU_#V2.fm
4
EN Important notes NL Belangrijke aanwijzingen EL
Σημαντικές οδηγίες
Before installing flush piping
system!
After completing the installation,
set the temperature limiter!
The fitting must be operated only
with original mesh filters!
Voor installatie buisleidingen
spoelen!
Na de montage de temperatuur-
begrenzing instellen!
Armatuur alleen met originele
zeven gebruiken!
Πριν από την εγκατάσταση
ξεπλύνετε τις σωληνώσεις!
Αφού γίνει ησυναρμολόγηση
ρυθμίστε το όριο της θερμοκρασίας!
Ημπαταρία να λειτουργεί μόνο με
γνήσια κόσκινα!
FR Remarques importantes PL
Ważne wskazówki
IT Avvertenze importanti
Rincer les conduites avant
d’installer !
Une fois le montage terminé, rég-
ler la limitation de température !
Ne faire fonctionner la
robinetterie qu'avec les filtres
d'origine !
Przed instalacjąprzepłukaćrury!
Po zakończeniu montażu ustawić
ograniczenie temperatury!
Armatury należy używaćwyłącznie
z oryginalnymi sitkami!
Sciacquare le tubazioni prima di
installare!
Una volta terminata l'installazione,
impostare la limitazione di
temperatura!
Utilizzare la rubinetteria
esclusivamente con i filtri originali!
DE Wichtige Hinweise SV Viktiga informationer RU
Важные указания
Vor Installation Rohrleitungen
gemäß DIN 1988 spülen!
Nach erfolgter Montage die
Temperaturbegrenzung
einstellen!
Armatur nur mit original Sieben
betreiben!
Spola igenom rörledningarna
före installation!
När monteringen har gjorts skall
temperaturbegränsningen ställas
in!
Använd armaturen endast med
originalsilar!
Перед инсталляцией промыть
трубки!
После монтажа отрегулировать
температурный предел!
Эксплуатировать арматуру только
соригинальными фильтрами!
ES Indicaciones importantes HU Fontos utasítások RO Indicaţii importante
¡Enjuagar las tuberías antes de
instalar!
¡Ajuste el límite de temperatura
tras realizar el montaje!
¡La grifería debe hacerse
funcionar únicamente con los
tamices originales!
Telepítés előtt öblítse át a cső-
vezetékeket!
Összeszerelést követően állítsa
be a hőmérséklet-korlátozást!
Az armatúrát kizárólag eredeti
szűrőkkel!
A se spăla conductele de ţevi
înaintea instalaţiei!
A se regla limitarea temperaturii
dupămontarea efectuată!
A nu se lua în funcţiune armătura
decât cu site originale!
CS Důležité pokyny FI Tärkeitä ohjeita
Před instalací potrubí
propláchněte!
Po provedené montáži nastavit
omezení teploty!
Provozovat armaturu jen s
originálními sítky!
Huuhtele putkijohdot ennen
asennusta!
Säädä asennuksen jälkeen
lämpötilan rajoitus!
Käytä varusteet vain
alkuperäisten sihtien!

5
ZMI_001_2000108750-PRTR0014_#SALL_#AQU_#V2.fm
Montage
EN Installation NL Montage EL Συναρμολόγηση
FR Montage PL Montaż IT Montaggio
ES Montaje SV Montering RU Монтаж
CS Montáž HU Szerelés RO Montaj
FI Asennus
12
34
Click
8mm 2,5 mm
56

ZMI_001_2000108750-PRTR0014_#SALL_#AQU_#V2.fm
6

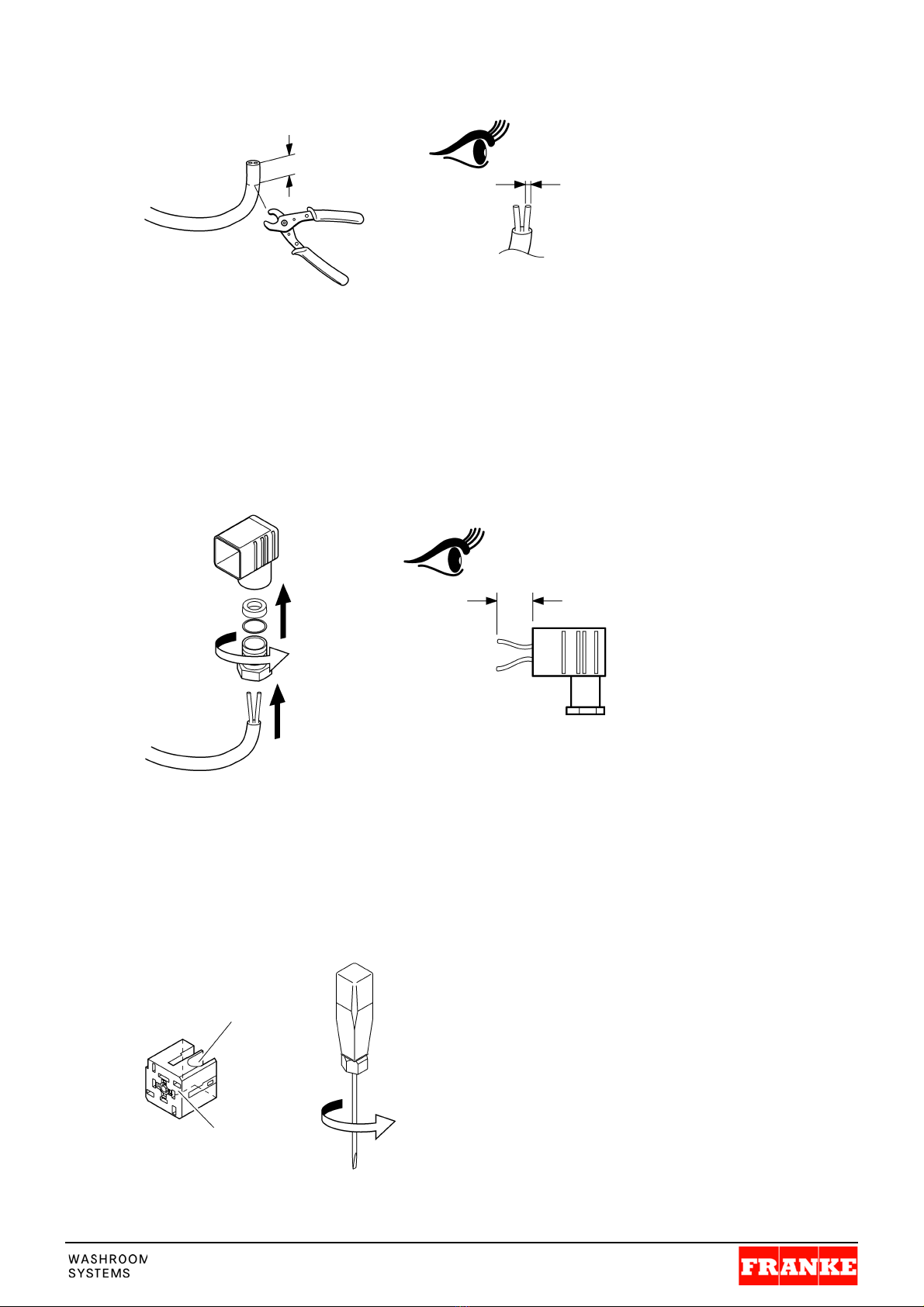

7 8
910
230V AC
11 12

7
ZMI_001_2000108750-PRTR0014_#SALL_#AQU_#V2.fm

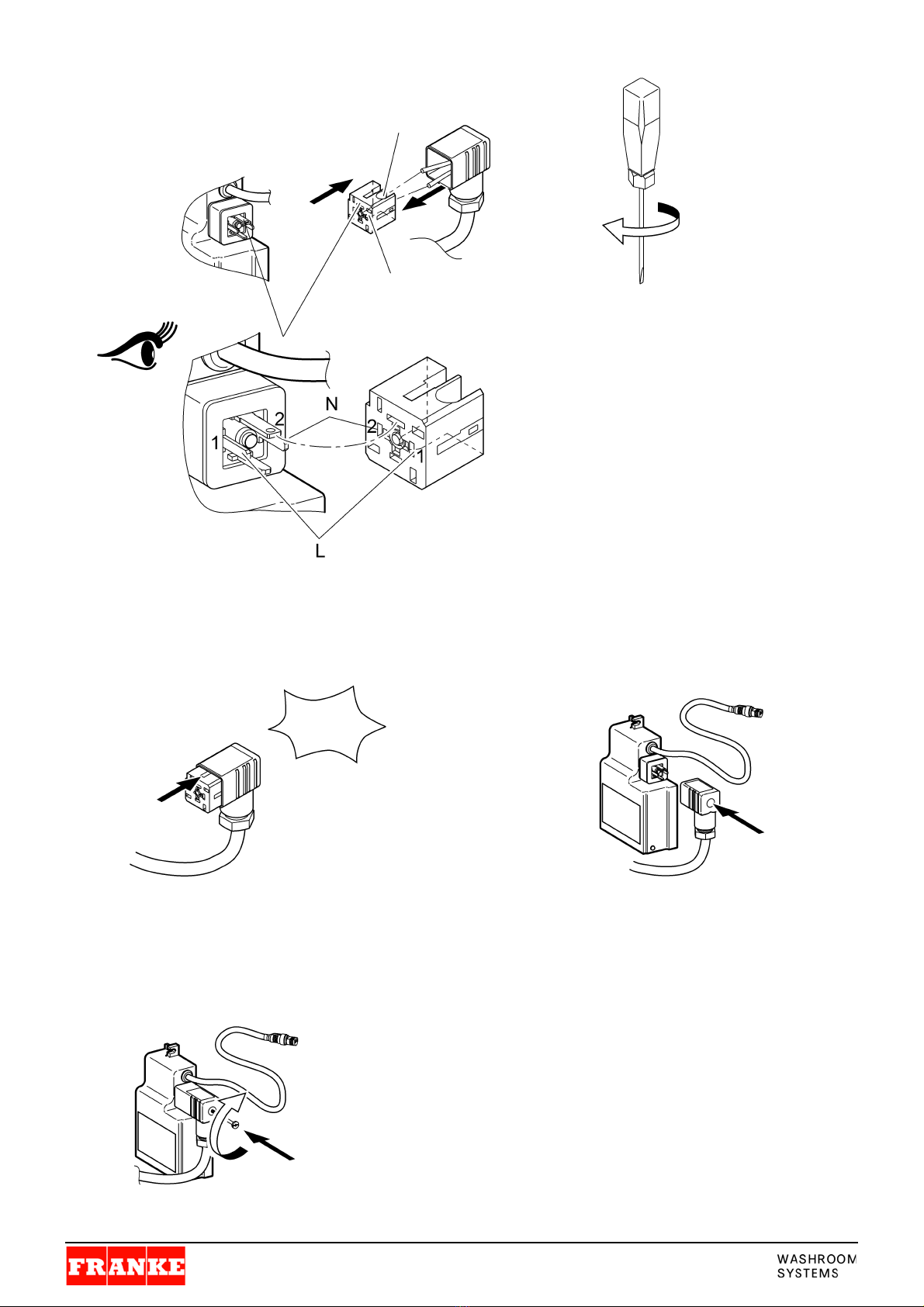

13
14
30
B
B
B
15
230V AC
230V AC
≤6
≤1,5mm²

ZMI_001_2000108750-PRTR0014_#SALL_#AQU_#V2.fm
8
17 18
19
Click
16
C
C
C
16.1
16.2
16.1

9
ZMI_001_2000108750-PRTR0014_#SALL_#AQU_#V2.fm

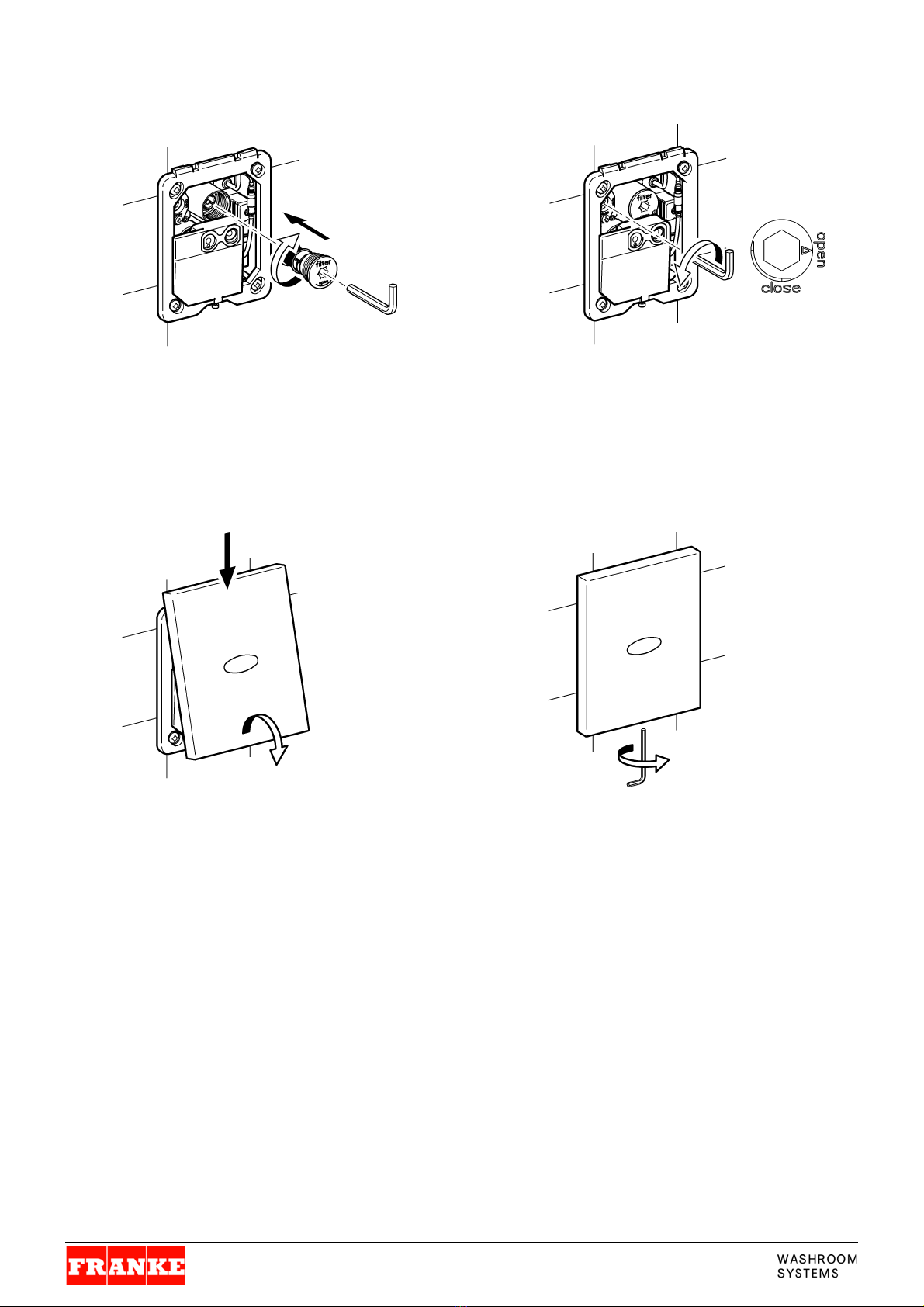

24 25
22 23
24.1
24.2
20 21

ZMI_001_2000108750-PRTR0014_#SALL_#AQU_#V2.fm
10

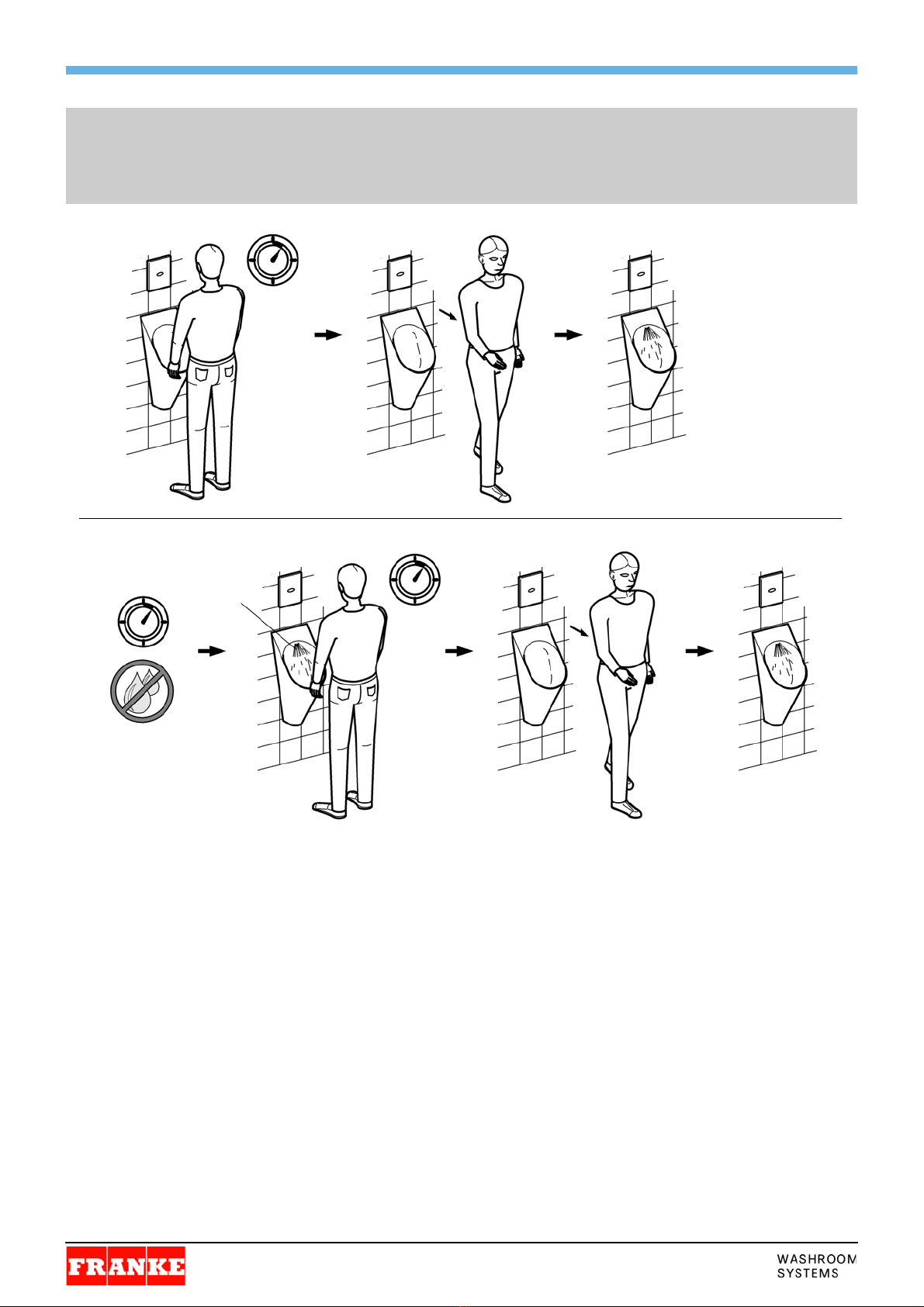

Funktion
EN Function NL Werking EL λειτουργία
FR Fonctionnement PL Funkcja IT Funzionamento
ES Función SV Funktion RU Функционирование
CS Funkce HU Funkció RO functie
FI Toiminto
EN Ensure open outlet. NL Vrije uitloop garanderen. EL Εξασφαλίστε ανεμπόδιστη εκροή.
After 12h of non-use, water flows. Na 12uur niet te zijn gebruikt
stroomt er gedurende water.
Εάν δεν χρησιμοποιηθεί επί
12ώρες, θα ρεύσει νερό επί.
FR Garantir un écoulement libre. PL Zapewnićswobodny wylot. IT Garantire l'erogazione libera.
L'eau s'écoule pendant après
12h de non utilisation.
Po 12godz. niekorzystania
wypływa woda.
Dopo 12h di inutilizzo scorre
acqua.
DE Freien Auslauf gewährleisten.
Nach 12h Nichtbenutzung fließt
Wasser.
SV Garantera fritt avlopp.
Vatten flyter efter 12timmars
användningspaus.
RU Обеспечить беспрепятственный
слив Поcле того, как устройство
не используется втечение 12ч,
течёт вода.
ES Garantizar una salida libre. HU Szabad kifolyás biztosítása. RO A se asigura o scurgere libera.
Si no se realiza ningún uso
durante 12horas, fluye agua.
Minden használat nélkül eltelt
12ó után folyik a víz.
Daca nu se foloseste timp de
12ore, a se lasa apa sa se scurga.
CS Zajistěte volný odtok. FI Vapaan virtauksen takaaminen.
Při nepoužívání 12h nechte téct
vodu.
Käyttämättömänä 12h jälkeen
virtaa vettä.
>4s
≥5min
>4s
0,5 s

11
ZMI_001_2000108750-PRTR0014_#SALL_#AQU_#V2.fm
Wartung
EN Maintenance NL Onderhoud EL Προειδοποίηση
FR Maintenance PL Konserwacja IT Manutenzione
ES Mantenimiento SV Underhĺll RU Техническое обслуживание
CS Varování HU Figyelmeztetés RO Avertisment
FI Huolto
12
34
5
2.2
2.1
8mm 2,5 mm

ZMI_001_2000108750-PRTR0014_#SALL_#AQU_#V2.fm
12
89
6
8.1
8.2
7

13
ZMI_001_2000108750-PRTR0014_#SALL_#AQU_#V2.fm

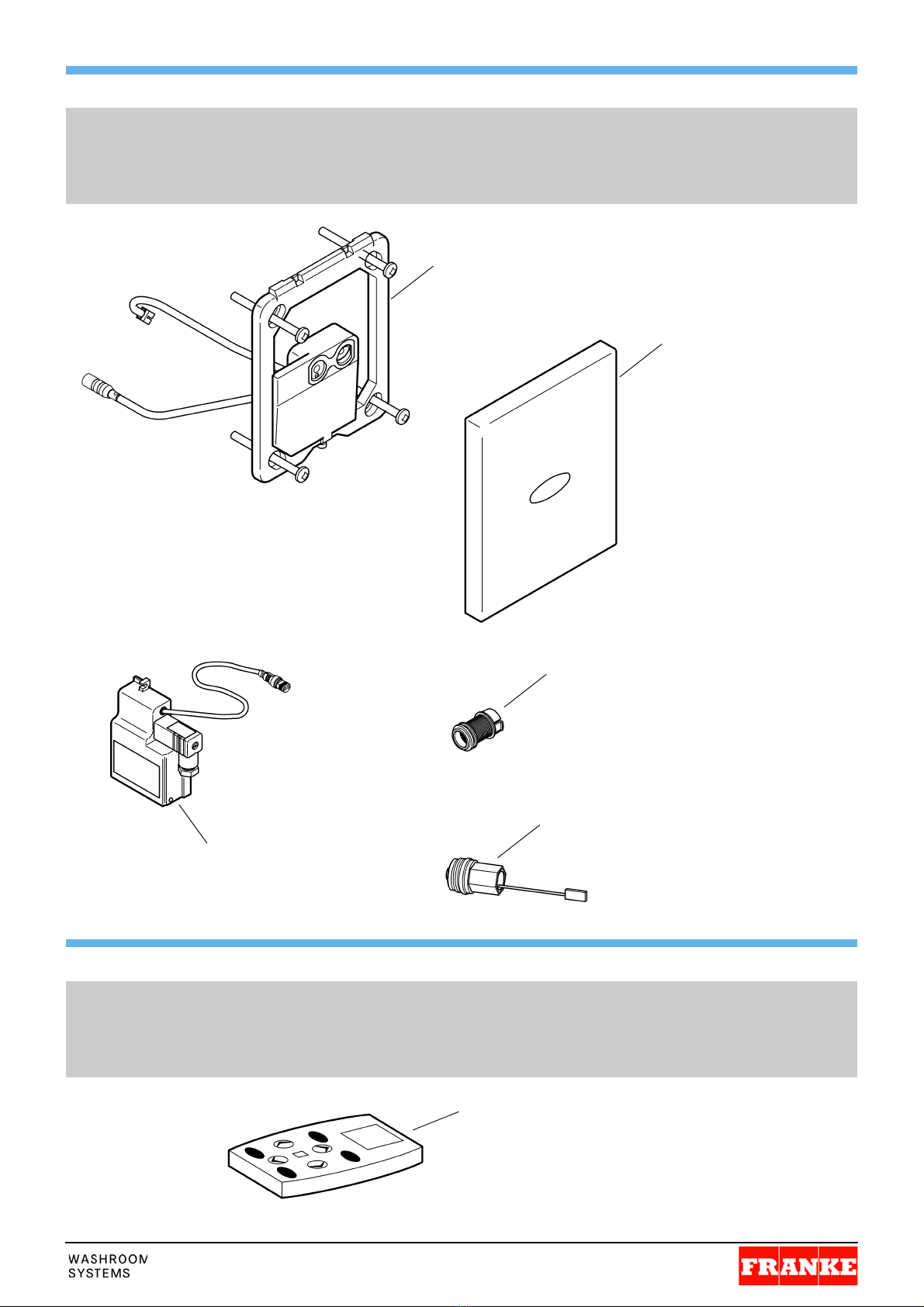

Ersatzteile
Zubehör
EN Replacement parts NL Reserveonderdelen EL Ανταλλακτικά
FR Piéces de rechange PL Części zamienne IT Pezzi di ricambio
ES Piezas de recambio SV Reservdelar RU Запчасти
CS Náhradní díly HU Pótalkatrészek RO Piese de schimb
FI Varaosat
EN Accessories NL Toebehoren EL Αξεσουάρ
FR Accessoire PL Akcesoria IT Accessori
ES Accesorios SV Tillbehör RU Принадлежности
CS Príslušenství HU Alkatrész RO Accesorii
FI Varusteet
2030021779
7612982221071
2030021780
7612982221088
2030024019
7612982223570
2030021783
7612982221095
2030021801
7612982221125
2000108510
7612982184321

ZMI_001_2000108750-PRTR0014_#SALL_#AQU_#V2.fm
14
Notizen
EN Notes NL Notities EL Παρατηρήσεις
FR Notes PL Uwagi IT Annotazioni
ES Notas SV Notiser RU Примечания
CS Poznámky HU Jegyzetek RO Notiţe
FI Muistiinpanot

15
ZMI_001_2000108750-PRTR0014_#SALL_#AQU_#V2.fm
Notizen
EN Notes NL Notities EL Παρατηρήσεις
FR Notes PL Uwagi IT Annotazioni
ES Notas SV Notiser RU Примечания
CS Poznámky HU Jegyzetek RO Notiţe
FI Muistiinpanot

ALG
SARL BFIX
Résidence Chaabani
Val d‘Hydra part N°06-C Hydra 08
DZ-16035 HYDRA-ALGER / Algeria
t: [phone]
e: customer@bfixgroupe.com
AUS
PR Kitchen and Washroom Systems Pty Ltd
83 Bangholme Road
Dandenong South VIC 3175
t: [phone]
e: [email protected]
AUT
Franke GmbH
Oberer Achdamm 52
6971 Hard / Austria
t: [phone]
e: [email protected]
BEL
Franke N.V.
Ring 10
9400 Ninove / Belgium
t: [phone]
e: [email protected]
CAN
Franke Kindred Canada Limited
1000 Franke Kindred Road
Midland, Ontario L4R 4K9 / Canada
t: [phone]
e: [email protected]
CZE
Franke Aquarotter GmbH
Parkstrasse 1 - 5
14974 Ludwigsfelde / Germany
t: [phone]
e: [email protected]
EGY
Franke Kitchen Systems Egypt S.A.E.
1st Industrial Zone
6th October City, Cairo / Egypt
t: [phone]
e: [email protected]
FIN / SWE / NOR / DEN / EST
Franke Finland Oy
Vartiokuja 1
76850 Naarajaervi / Finland
t: [phone]
e: ws-info.fi@franke.com
FRA
Franke GmbH
Oberer Achdamm 52
6971 Hard / Autriche
t: 0800 909 216
e: [email protected]
GBR / IRL
Franke Sissons Ltd.
Carrwood Road
Chesterfield S41 9QB / United Kingdom
t: [phone]
e: [email protected]
GBR
Dart Valley Systems Ltd.
Kemmings Close. Long Road,
Paignton TQ4 7TW / United Kingdom
t: [phone]
e: [e-mail]
GER
Franke Aquarotter GmbH
Parkstrasse 1 - 5
14974 Ludwigsfelde / Germany
t: [phone]
e: [email protected]
GEO
Franke Caucasus Ltd.
7, Agladze Street
Tbilisi, 0154 / Georgia
t: [phone]
e: [email protected]
ITA
Franke GmbH
Oberer Achdamm 52
6971 Hard / Austria
t: 800 789233
e: [email protected]
NED
Franke N.V.
Ring 10
9400 Ninove / Belgium
t: [phone]
e: [email protected]
POL
Franke Aquarotter GmbH
Parkstrasse 1-5
14974 Ludwigsfelde / Germany
t: [phone]
e: [email protected]
POR
Franke Portugal S.A.
Estrada de Talaíde, Edificio 3, Cruzamento
de Sao Marcos, 2735-531 Cacém / Portugal
t: [phone]
e: [email protected]
RSA
Franke Kitchen Systems (Pty) Ltd.
1194 South Coast Road
4060 Mobeni / South Africa ZAF
t: [phone]
e: [email protected]
RUS
Franke Neva GmbH
Volgogradsky prospect, 43 building 3
109316 Moscow / Russia
t: [phone]
e: [email protected]
SLO
Barjans d.o.o.
Pod Hruševco 20
1360 Vrhnika / Slovenia
t: [phone]
e: [email protected]
SUI
Franke Washroom Systems AG
Franke-Strasse 9, Postfach 237
4663 Aarburg / Switzerland
t: [phone]
e: [email protected]
SVK
INGEMA s.r.o.
Močarianska 1
071 01 Michalovce / Slovakia
t: [phone]
e: [email protected]
TUN
HANDASSA GROUP
48 Av. Taieb Mhiri Imm. Les Jasmins apt. n°5.
2080 Ariana / Tunisia
t : [phone]
e: [email protected]
TUR
Franke Mutfak ve Banyo Sistemleri San. ve
Tic. A.S
Gebze Organize Sanayi Bölgesi
Tembelova Alanı 3500 sokak No: 3503
Gebze, Kocaeli / Turkiye
t: [phone]
e: [email protected]
UAE
Franke L.L.C
P.O. Box 14511
Ras Al Khaimah / United Arab Emirates
t: [phone]
e: [email protected]
USA
Franke Kindred Canada Limited
1000 Franke Kindred Road
Midland, Ontario L4R 4K9 / Canada
t:[phone]
e: [email protected]
Other East-European Countries
(HU/RO/BG/CRO/SRB/BIH/UKR)
Franke Aquarotter GmbH
Parkstrasse 1 - 5
14974 Ludwigsfelde / Germany
t: [phone]
e: [email protected]
Other Countries:
Franke GmbH
Oberer Achdamm 52
6971 Hard / Austria
t: [phone]
e: [email protected]
