Franke 790 FRI User manual

SPISFLÄKT 790 FRI
COOKER HOOD 790 FRI
EMHÆTTE 790 FRI
LIESITUULETIN 790, VAPAASTI RIIPPUVA
KJØKKENVENTILATOR 790 FRI

991.0357.911/D000000006711/180180/2021-09-30
SV Bruksanvisning
Säkerhetsföreskrifter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
An ändning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Ser ice och garanti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
GB User instructions
Safety Instructions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Instructions for use . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Ser ice and warranty . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
DA Betjeningsvejledning
Sikkerhedsforskrifter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Betjening . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
Ser ice og garanti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
FI Käyttöohje
Tur allisuusmääräykset . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
Asennus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
Käyttö . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
Huolto ja takuu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34
N Bruksanvisning
Sikkerhetsforskrifter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35
Installasjon . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36
Bruk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40
Ser ice og garanti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42

SÄKERHETSFÖRESKRIFTER
Läs noga igenom denna bruks-
och monteringsan isning, i synner-
het säkerhetsföreskrifterna, innan
du installerar och börjar an ända
produkten.
Spara bruksan isningen för senare
an ändning eller till den som e en-
tuellt ö ertar produkten efter dig.
Gör produkten strömlös innan all
form a rengöring och skötsel.
§A ledning a utblåsningsluften
skall utföras i enlighet med fö-
reskrifter utfärdade a berörd
myndighet.
§Utblåsningsluften får inte ledas
in i rökkanal som an änds för
a ledning a rökgaser från t ex
gas- eller braskaminer, ed- el-
ler oljepannor etc.
§A ståndet mellan spis/gasspis
och produkt måste ara minst
65 cm. Om högre monterings-
höjd rekommenderas a gas-
spisens till erkare ska hänsyn
tas till detta.
§För att und ika att fara uppstår
ska fast installation, utbyte a
sladdställ eller annan typ a
anslutning utföras a behörig
fackman.
§Att flambera under produkten
är inte tillåtet.
§Tillräckligt med luft måste till-
föras rummet när produkten
an änds samtidigt med pro-
dukter som an änder annan
energi än el-energi, t ex gas-
spis, gas- eller braskaminer,
ed- eller oljepannor etc.
§ Produkten kan an ändas a
barn från 8 år och personer
med nedsatt mental, sensorisk
eller fysisk förmåga, eller brist
på erfarenhet och kunskap, om
de informeras om hur produk-
ten är a sedd att an ändas.
§Barn skall inte leka med pro-
dukten. Rengöring och under-
håll a produkten skall inte
utföras a barn utan tillsyn.
§Åtkomliga delar a produkten
kan bli heta i samband med
matlagning.
§Risken för brandspridning ökar
om inte rengöring sker så ofta
som anges.
991.0357.911/D000000006711/180180/2021-09-30 3

INSTALLATION
Spisfläkten är a sedd för frihängande mon-
tering. Spisfläkten är utrustad med Easy-
Clean motorpaket, LED-belysning och me-
talltrådsfilter. Spisfläkten har tre hastighe-
ter, intensi läge samt entilationsläge.
Installation, an ändning, skötsel, underhåll
mm framgår a denna an isning.
TEKNISKA UPPGIFTER
min 880, max 1070
350
290
175
112
Fig.1
Mått se Fig.1
Elektrisk
anslutning
230 V ~ med
skyddsjord
Belysning LED 4 x 2 W
INSTALLATI N
Monteringsdetaljer, skru ar för uppfästning
mm le ereras med spisfläkten.
Elektrisk installation
Spisfläkten le ereras med sladd och jordad
stickpropp för anslutning till jordat
ägguttag.
Vid montering med en förlängd ö re skor-
stensdel, ta hänsyn till detta id placering
a uttag.
Kopplingsbox eller ägguttag ska ara åt-
komligt efter installation.
Installationskomponenter
A1 st Borrschablon
B 1 st Stomme
C4 st Skru ar 6 x 75
D 4 st Pluggar Ø10 x 60
E 4 st Skru ar 3,5 x 4,5
F 4 st Skru ar M6 x 8,8
H 1 st Skru 4,2 x 32
J 1 st Kallrasskydd
K 1 st Ventilationstejp
L 1 st Plugg 5,5 x 35
4991.0357.911/D000000006711/180180/2021-09-30

L
JK
Fig.
Märkning i tak före uppmontering
bs!
Max totalhöjd, a stånd mellan spisfläk-
tens nedre kant och skorstenens ö re,
se måttskiss Fig.1. Vid montering med
en förlängd ö re skorstensdel eller om
spisfläkten ska förses med kolfilterkit,
se separata an isningar och måttuppgif-
ter för dessa.
Fig.3
Skydda spishällen med en bit kartong från
emballaget, Fig.3. Placera spisfläkten på
spishällen. Se till att den ilar plant med filt-
ren mot underlaget.
bs!
Und ik att någon del a produkten stick-
er ut framför spishällens framkant, an-
nars finns risk att slå i hu udet id
an ändande.
An änd ett lod för att i taket markera mit-
ten a spisfläkten. Placera centrum a den
medföljande borrmallen A, Fig.3, mot mar-
keringen i taket så att spisfläkten hamnar i
önskat läge.
bs!
Vänd borrmallen så att pilen pekar i
samma riktning som spisfläkten front.
Märk ut mallens skru hål, A, och anslutning
till frånluftskanal. Borra hål i centrum på
samtliga uppmärkta skru hål. Kontrollera
det uppfästningsalternati som är aktuellt
och anpassa hålen för skru /plugg eller
skru , mutter och bricka. Om medle ererad
plugg ska an ändas, borra 6 mm hål. Place-
ra äggpluggar D i hålen. Kontrollera att
skru och plugg som an änds är a sedd för
materialet i taket. Ta hål för anslutning a
frånluft. Skru a fast skru ar C i de förborra-
de hålen till nyckelhålsfästena så att de
sticker ut några mm,Fig.5 .
Kontrollera att kanalanslutning och elekt-
risk anslutning blir genomförbar ä en efter
det att stommen monterats i taket.
Montering
Justering av höjd på stomme
Fig.4
991.0357.911/D000000006711/180180/2021-09-30 5

Justera höjden på stommen anpassat till
takhöjd och spisfläktens monteringshöjd.
Mät den totala takhöjden. Dra ifrån måtten
på spishöjd, monteringshöjd och chassiets
mått, se måttbild Fig.1 .
Mått på stomme = Total takhöjd - spi-
shöjd - monteringshöjd - chassiets höjd.
Vid höjdjustering a stomme, skru a ur
skru arna, (8 st) Fig.4A. Justera höjd på
stommen och lås genom att skru a tillbaka
skru arna. Det kan ara nöd ändigt att flyt-
ta skru arna till annan håltagning.
Justering av längd på slang/rör för
anslutning till frånluftkanal
Fig.4B
Mät stommens injusterade längd. Dra ifrån
måttet på anslutningslåda se måttbild,
Fig.1.
Längd på slang/rör = Mått på stomme -
200 mm.
Montering av skorstenstrummor
L

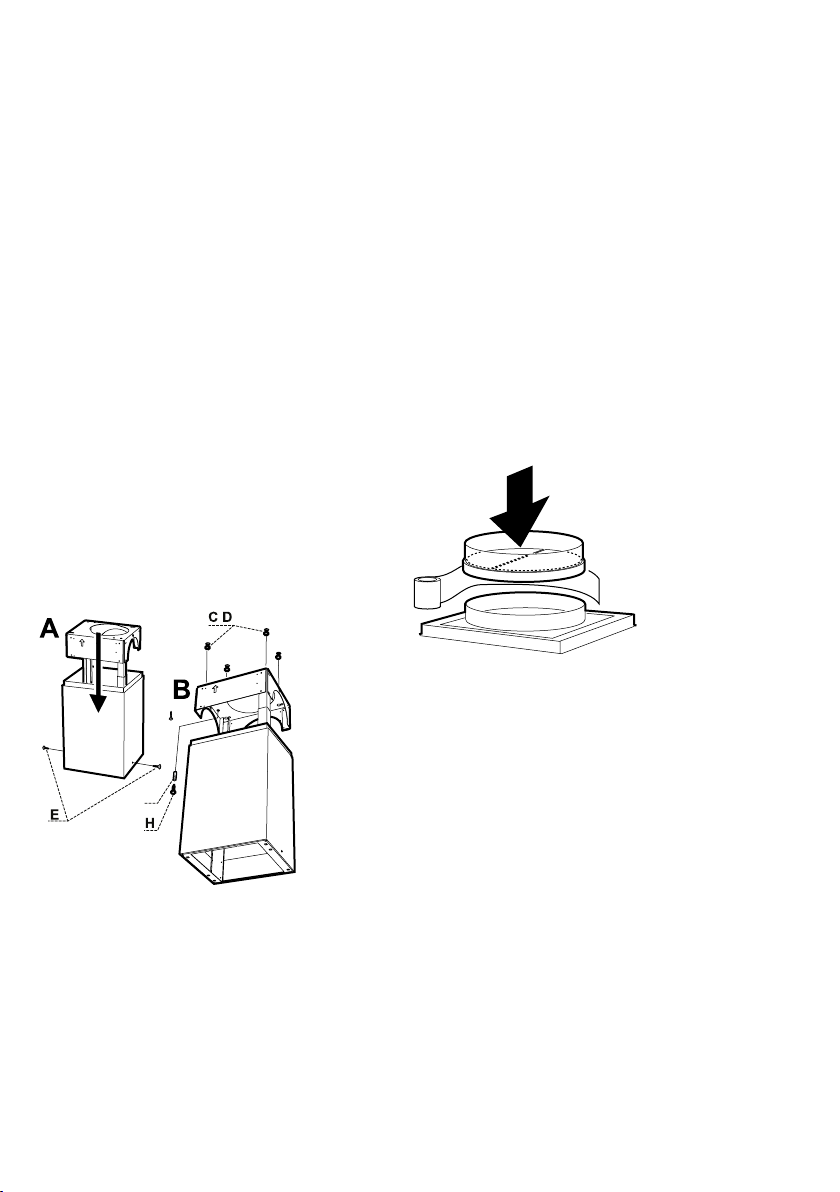

Fig.5
Ställ den injusterade stommen på gol et el-
ler på ett bord som skyddats med en bit
kartong från emballaget.
För ned de t å trummorna på stommen.
Skru a fast den yttre trumman i stommen
med skru ar E, Fig.5A.
Montering i tak
Lyft upp stommen och passa in nyckelhålen
till de fyra skru arna D,Fig.5, som monte-
rats i taket/förlängningsdelen.
Sätt stommen i läge och dra fast skru arna.
Lås fast med den femte skru en H, Fig.5.
bs!
Vrid stommen så att pilen är på samma
sida som spisfläktens front.
Montering i stomme
Ta bort fettfilter och motorenhet Fig.11
Fig.12.
Längd på anslutningsslang/rör anpassas ef-
ter stommens höjd, anslutning i tak samt
höjd på anslutningslåda (200 mm).
Fig.6
Sätt dit och tejpa fast kallrasskyddet J med
tejp K, Fig.6
Är anslutningen Ø 125 mm måste reduce-
ringsstos an ändas. Reduceringsstosen tej-
pas fast på kallrasskyddet med tejp K.
Montera anslutningsslangen/röret på spis-
fläktens utluftsstos.
Fig.7
Trä upp slangen/röret, kabel för elektrisk
anslutning och spisfläkten i stommen och
skru a fast chassiet med skru ar F, Fig.7A.
6991.0357.911/D000000006711/180180/2021-09-30

Sätt tillbaka fettfilter och motorenhet.
Anslut slang/rör till frånluftkanalen i taket,
Fig.7B.
Anslutning till frånluftkanal
Anslut spisfläkten med rör eller slang
Ø160 mm.

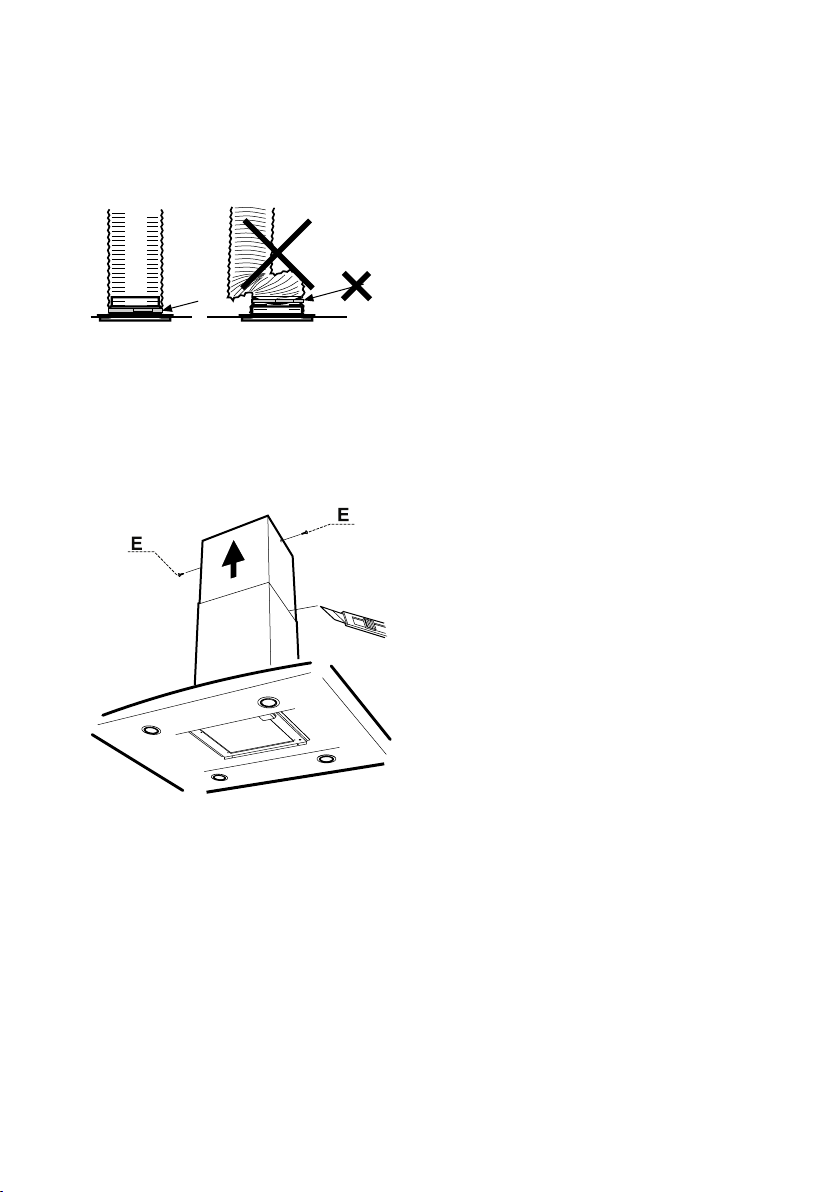

Fig.8
bs!
Vid montering med anslutningsslang,
måste slangen monteras sträckt när-
mast anslutningen, Fig.8.
Montering av övre skorstenstrumma
Fig.9
Dra upp den ö re skorstenstrumman och
skru a fast med skru ar E, Fig.9.
Borttagning av skyddsplast
Skär a skyddsplasten i skar en mellan
ö re och nedre trumman med en ass kni
eller rakblad, Fig.9. Ta bort plasten från
skorstenen.
A lägsna all skyddsplast från filter och
e entuella ö riga delar a produkten.
991.0357.911/D000000006711/180180/2021-09-30 7

ANVÄNDNING
FUNKTI N STRÖMBRYTARE
ABCDE
Fig.10
A. Belysning.
B. Ventilationsläge. Fläkten går på låg has-
tighet i 60 minuter.
C. Hastighet 1 på fläktmotor.
D. Hastighet 2 på fläktmotor.
E. Hastighet 3 på fläktmotor. Om knappen
hålls inne i 2 sekunder går fläkten upp
på intensi läge. Efter 7 minuter återgår
fläktmotorn till tidigare inställt läge.
Fläkten kan startas och stoppas med
knapparna B-E.
Starta gärna fläkten innan matlagning, för
att und ika att os sprids i rummet. Anpassa
fläktens hastighet till typ a matlagning. Låt
gärna fläkten arbeta på låg hastighet en
stund efter matlagning. Vid beho , utnyttja
fläktens låga hastighet ä en när ugnen an-
änds, eller efter maskindiskning.
SKÖTSEL CH UNDERHÅLL
Rengöring
Spisfläkten torkas a med åt trasa och
diskmedel. Filtren ska rengöras minst ar-
annan månad id normal an ändning. Ren-
gör oftare id intensi an ändning.
Fig.11
Ta bort fettfilter genom att öppna snäppet,
Fig.11. Hantera filter försiktigt, ar noga
med att inte bocka dem.
Blötlägg filtret i armt atten blandat med
diskmedel. Filtret kan ä en diskas i maskin.
Sätt tillbaka fettfilter efter rengöring, se till
att de snäpper fast ordentligt.
B
A
Fig.1
Fläkthjul och sidogaller samt insidan a
fläkten ska rengöras minst t å gånger per
år.
Motorpaketet demonteras genom att först
lossa kontakten på sidan om motorenhe-
ten, Fig.12A. Vrid spärrhakarna, Fig.12B,
som låser fast motorpaketet. Dra enheten
utåt så att den frigörs från stiften, och se-
dan nedåt.
bs!
Motorpaketet får ej diskas eller utsättas
för äta!
FREE
LOCK
O
P
E
N
Fig.13
8991.0357.911/D000000006711/180180/2021-09-30

Sidogallren lossas genom att lyfta upp
stoppklacken med en skru mejsel och rida
gallret i pilens riktning, Fig.13.
Fig.14
Fläkthjulen lossas genom att plasttapparna
i hjulens centrum pressas ihop samtidigt
som man drar hjulen utåt, Fig.14.
Fläkthjul och sidogaller rengörs i armt at-
ten blandat med diskmedel. Delarna kan
ä en diskas i maskin.
Sätt ihop delarna efter rengöring och tork-
ning i om änd ordning. Kontrollera att de-
larna snäpper fast och att motorpaket och
elkontakt sitter fast ordentligt.
BYTE AV LED-BELYSNING CH
LED-DRIVER
Fig.15
bs!
Byte a LED-belysning och LED-dri er
ska utföras a behörig fackman. Kontak-
ta ser ice.
Belysning och dri er måste bytas ut mot en
mots arande specialarmatur och dri er från
till erkaren eller dess ser iceagent.
991.0357.911/D000000006711/180180/2021-09-30 9

SERVICE OCH GARANTI
Kontrollera att säkringen är hel. Pro a alla
funktioner för att säkerställa ad som inte
fungerar.
Kontakta Franke Service
tel. [phone]
www.franke.se/service
De kan hjälpa till att åtgärda felet eller an i-
sa till närmaste ser icefirma för snabb och
bra ser ice.
Produkten omfattas a gällande EHL-
bestämmelser.
EMBALLAGE- CH
PR DUKTÅTERVINNING
Emballaget ska lämnas in på närmaste
miljöstation för åter inning.
Symbolen anger att produkten
inte får hanteras som hushålls-
a fall. Den skall i stället lämnas
in på uppsamlingsplats för
åter inning a el- och elektro-
nikkomponenter. Genom att säkerställa att
produkten hanteras på rätt sätt bidrar du till
att förebygga e entuellt negati a miljö- och
hälsoeffekter som kan uppstå om produk-
ten kasseras som anligt a fall. För ytterli-
gare upplysningar om åter inning bör du
kontakta lokala myndigheter, sophämt-
ningstjänst eller affären där du köpte aran.
EK DESIGNDIREKTIV
Produkten är testad i enlighet med och
uppfyller ekodesignkraven i den europe-
iska förordningen 66/2014.
10 991.0357.911/D000000006711/180180/2021-09-30

SAFETY INSTRUCTIONS
Carefully read these instructions
for use and the installation guide,
in particular the safety instruc-
tions, before you install and begin
using the product.
Sa e these instructions for later
use or for the party who may take
o er the product after you.
Make sure you unplug the product
prior to any form of cleaning or
care.
§Di ersion of exhaust air shall
be carried out in accordance
with instructions issued by the
appropriate authority.
§Exhaust air may not be direc-
ted into flues that are used for
fumes from, for example, gas,
wood or oil-burning sto es, fi-
replaces, etc.
§The distance between the sto-
e/gas hob and the product
must be at least 65 cm. If a
higher mounting height is re-
commended by the gas sto e
manufacturer, this should be
taken into account.
§In order to a oid a potential
hazard, installation, replace-
ment of cables or other types
of connection should be car-
ried out by a qualified
professional.
§Flambéing underneath the pro-
duct is not permitted.
§There must be sufficient air in
the room when the hood is to
be used at the same time as
products that use energy sour-
ces other than electricity, i.e.,
gas hobs, gas, wood or oil-bur-
ning sto es or fireplaces, etc.
§ The product may be used by
children from 8 years of age
and persons with mental, sen-
sory or physical impairment, or
a lack of experience and know-
ledge, if they are informed on
how the product is to be used.
§Do not allow children to play
with the product. Cleaning and
maintenance of the product
must not be performed by
children without super ision.
§Accessible parts of the product
may become hot in conjunc-
tion with cooking.
§The risk of a fire spreading in-
creases if cleaning is not car-
ried out as frequently as
recommended.
991.0357.911/D000000006711/180180/2021-09-30 11

INSTALLATION
The cooker hood is intended for free-hang-
ing installation. The cooker hood is equip-
ped with Easy Clean™ motor package, LED
lighting and a metal mesh filter. The cooker
hood has three speeds, an intensi e mode
as well as a entilation mode. Installation,
use, care, maintenance etc., are described
in these instructions.
TECHNICAL INF RMATI N
min 880, max 1070
350
290
175
112
Fig. 1
Measurements see Fig. 1
Electrical
installation
230 V ~ earthed
Lighting LED 4 x 2 W
INSTALLATI N
Fixing parts, screws for mounting, etc. are
supplied with the cooker hood.
Electrical installation
The cooker hood is supplied with an electri-
cal cable and earthed plug for connection
to an earthed wall socket.
When installing with an extended upper
chimney part, take this into account when
positioning sockets.
The junction box or wall socket must be ac-
cessible after installation is complete.
Installation Components
A 1 pcs Drill template
B 1 pcs Frame
C4 pcs Screws 6 x 75
D 4 pcs Plugs Ø10 x 60
E 4 pcs Screws 3,5 x 4,5
F 4 pcs Screws M6 x 8,8
H 1 pcs Screw 4,2 x 32
J 1 pcs Cold breed protection
K 1 pcs Ventilation tape
L 1 pcs Plug 5,5 x 35
12 991.0357.911/D000000006711/180180/2021-09-30

L
JK
Fig.
Marking out the ceiling before
installation
Attention!
For max total height, the distance be-
tween the bottom of the cooker hood
and the top of the chimney, see measu-
rements Fig. 1. When installing with an
extended upper chimney section or if
the cooker hood will be fitted with a car-
bon filter kit, refer to the separate in-
structions and measurements.
Fig. 3
Protect the sto e top with a piece of card-
board from the packaging, Fig. 3. Place the
cooker hood on the sto e top. Make sure it
is flat with the filter resting on the surface.
Attention!
To a oid the risk of head injury, do not
allow any part of the product to protrude
beyond the front of the sto e top.
Use a plumb line to mark the centre of the
cooker hood on the ceiling. Locate the cen-
tre of the drill template supplied, A Fig. 3,
against the marking in the ceiling so that
the cooker hood ends up in the intended
position.
Attention!
Turn the drill template so that the arrow
points in the same direction as the front
of the cooker hood.
Mark out the template screw holes, A, and
the connection to the outlet air duct. Drill
holes in the centre of all the marked screw
holes. Check which of the fastening alterna-
ti es apply and adapt the holes to fit
screws/plugs or nuts, bolts and washers. If
the supplied plugs are to be used, drill 6
mm holes. Insert wall plugs D into the hol-
es. Check that the screws and plugs used
are intended for the ceiling material. Cut
out holes for connecting outlet air. Insert
and tighten screws C into the pre-drilled
holes for the keyhole attachments until
they protrude a few mm,Fig. 5 .
Check that the duct connection and electri-
cal connection can still be made once po-
wer is installed in the ceiling.
Assembly
Adjusting frame height
Fig. 4
991.0357.911/D000000006711/180180/2021-09-30 13

Adjust frame height to ceiling height and
cooker hood installation height. Measure
the total ceiling height. Deduct sto e
height, installation height and the chassis
dimensions; see dimensions drawing Fig. 1
.
Frame measurement = Total ceiling
height - stove height - installation height
- chassis height.
When adjusting the height of the frame, re-
mo e the screws, (8 pcs) Fig. 4A. Adjust
the height of the frame and lock it by
screwing in the screws again. It may be ne-
cessary to mo e the screws to other hole
positions.
Adjusting the length of the hose/duct
for connection to the outlet air duct
Fig. 4B
Measured the frame's adjusted length. De-
duct the connection box dimensions; see
measurements drawing, Fig. 1.
Length of hose/duct = Frame measure-
ment - 200 mm.
Installing chimney drums
L
Fig. 5
Place the adjusted frame on the floor or on
a table that is protected with a piece of
cardboard from the packaging.
Slide the two drums onto the frame.
Fasten the outer drum to the frame using
screws E, Fig. 5A.
Ceiling installation
Lift up the frame and slot the key holes
o er the four screws D Fig. 5, installed in
the ceiling/extension section.
Position the frame and tighten the screws.
Lock in place using the fifth screw, H Fig. 5.
Attention!
Turn the frame so that the arrow is on
the same side as the front of the cooker
hood.
Frame installation
Remo e the grease filter and motor unit
Fig. 11 Fig. 12.
Adapt the length of the connection hose/
duct according to frame height, the ceiling
connection and the height of the connec-
tion box (200 mm).
Fig. 6
Tape the downdraught damper J into posi-
tion using tape K, Fig. 6
If the connection is Ø 125 mm, a reducing
coupling slee e must be used. Secure the
reducer to the downdraught damper with
tape K.
Fit the connection hose/duct to the cooker
hood's outlet air collar.
14 991.0357.911/D000000006711/180180/2021-09-30

Fig. 7
Slide the hose/duct, the electrical connec-
tion cable and the cooker hood into the
frame and fasten the chassis using screws
F, Fig. 7A.
Reinstall the grease filter and motor unit.
Connect the hose/duct to the outlet air
duct in the ceiling, Fig. 7B.
Connection to exhaust flue
Connect the cooker hood with a pipe or
tubing Ø160 mm.
Fig. 8
Attention!
When using connecting tubing, the tub-
ing must be stretched and installed di-
rectly adjacent to the connection, Fig. 8.
Installing the upper chimney drum
Fig. 9
Pull the chimney drum into position and at-
tach it using screws E, Fig. 9.
Removal of protective plastic
Cut the protecti e plastic in the joint be-
tween the upper and lower drum using a
sharp knife or razor blade, Fig. 9. Remo e
the plastic from the chimney.
Remo e all protecti e plastic from the filter
and any other parts of the product.
991.0357.911/D000000006711/180180/2021-09-30 15

INSTRUCTIONS FOR USE
FUNCTI N SWITCH
ABCDE
Fig. 10
A. Lighting.
B. Ventilation mode. The extractor fan runs
on low speed for 60 minutes.
C. Speed 1 on fan motor.
D. Speed 2 on fan motor.
E. Speed 3 on fan motor. If the button is
held in for 2 seconds, the fan switches
to intensi e mode. After 7 minutes, the
fan motor returns to its pre iously set
mode. The fan can be started and stop-
ped with buttons B-E.
It is a good idea to turn on the hood before
starting to cook, as this pre ents cooking
smells spreading into the room. Adjust the
speed of the hood depending on the type of
food you are preparing. If possible, allow
the hood to run at a low speed for a few mi-
nutes after you’ e finished cooking. You
may also wish to run the hood on the low
setting when the o en is in use or after us-
ing the dishwasher.
CARE AND MAINTENANCE
Cleaning
The cooker hood should be cleaned with a
damp cloth and washing-up liquid. With nor-
mal usage, the filters must be cleaned at
least e ery other month. Clean more often
after intensi e use.
Fig. 11
Remo e the grease filters by opening the
snap retainer, Fig. 11 Handle the filters ca-
refully, taking care not to bend them.
Soak the filter in a solution of warm water
and washing-up liquid. The filter can also be
washed in a dishwasher.
Refit the grease filters after cleaning, mak-
ing sure they snap firmly into place.
B
A
Fig. 1
The impeller, side grilles and fan interior
must be cleaned at least twice a year.
The motor core is remo ed by first discon-
necting the contact on the side of the mo-
tor unit, Fig. 12A. Rotate the latches, Fig.
12B, that lock the motor core in place. Pull
the unit outwards so that it is freed from
the pins, and then downwards.
Attention!
The motor core should not be washed or
exposed to moisture!
16 991.0357.911/D000000006711/180180/2021-09-30

FREE
LOCK
O
P
E
N
Fig. 13
The side grilles are detached by lifting up
the stop lug with a screwdri er and rotating
the grille in the direction of the arrow, Fig.
13.
Fig. 14
The impellers are remo ed by pressing to-
gether the plastic tabs in the centre of the
wheels while simultaneously pulling the
wheels outwards, Fig. 14.
The impeller and side grilles should be clea-
ned in warm water with washing-up liquid.
The parts can also be washed in a
dishwasher.
After washing and drying, assemble the
parts in re erse order. Check that the parts
snap into place and that the motor core
and electrical connector are properly
seated.
REPLACEMENT F LED LIGHTING
AND LED DRIVER
Fig. 15
Attention!
The replacement of the LED lighting and
LED dri er must be carried out by an
authorised professional. Contact the ser-
ice organisation.
If the lighting and dri er are damaged, they
must be replaced with an equi alent special
light fixture and dri er from the manufactu-
rer or its ser ice agent.
991.0357.911/D000000006711/180180/2021-09-30 17

SERVICE AND WARRANTY
Check that the fuse is intact. Go through all
the functions to check what does not work.
Contact Franke Service
Phone: [phone]
www.franke.se/service
They can pro ide assistance with address-
ing the problem or point you to the nearest
ser ice company for fast and effecti e
ser ice.
The product is co ered by the rele ant EHL
pro isions.
PACKAGING AND PR DUCT
RECYCLING
The packaging should be deposited at
your nearest recycling collection point
The symbol means that the
product may not be treated as
household waste. It should in-
stead be submitted to a collec-
tion point for the recycling of
electrical and electronic components. By
ensuring that the product is handled in the
correct manner, you help to pre ent the
possible negati e en ironmental and health
effects that could occur if the product was
disposed of as regular waste. For further in-
formation on recycling, contact your local
authority or refuse disposal ser ice, or the
store where you purchased your product.
EC —DESIGN DIRECTIVE
The product has been tested in accor-
dance with and meets the ecodesign re-
quirements of European Regulation 66/
2014.
18 991.0357.911/D000000006711/180180/2021-09-30

SIKKERHEDSFORSKRIFTER
Gennemlæs denne betjenings- og
monterings ejledning grundigt,
især sikkerhedsforskrifterne, før
du installerer og bruger produktet.
Gem betjenings ejledningen til se-
nere brug, eller gi den idere, h is
en anden o ertager produktet fra
dig.
Afbryd altid strømmen til produk-
tet før rengøring og pleje.
§Udledning af udgangsluft skal
ske i henhold til forskrifter fra
respekti e myndigheder.
§Udgangsluften må ikke ledes
ind i røgkanaler, som an endes
til udledning af røggas fra f.
eks. gaskaminer, brændeo ne
eller oliefyr m.m.
§Afstand mellem komfur/gas-
komfur og produkt skal ære
mindst 65 cm. H is gaskomfu-
rets producent anbefaler
højere monteringsafstand skal
dette respekteres.
§For at undgå, at der opstår fa-
rer, skal faste installationer,
udskiftning af ledning eller an-
den form for tilslutning udføres
af en fagligt kyndig person.
§Det er ikke tilladt at flambere
under produktet.
§Der skal ære tilstrækkelig
entilation i rummet, når pro-
duktet an endes sammen med
produkter, som an ender an-
den energi en elektricitet, f.
eks. gaskomfur, gaso n, bræn-
deo n, oliefyr, m.m.
§Produktet kan an endes af
børn fra 8 år, personer med
nedsat mental, sensorisk eller
fysisk funktion samt personer
uden erfaring med og iden om
produktet, h is de informeres
om, h ordan produktet skal
an endes.
§Børn må ikke lege med produk-
tet. Produktet må ikke
rengøres eller edligeholdes af
børn uden opsyn.
§Tilgængelige dele af produktet
kan bli e arme under
madla ning.
§Risikoen for brandspredning
øges, h is emhætten ikke
rengøres som angi et.
991.0357.911/D000000006711/180180/2021-09-30 19

INSTALLATION
Emhætten er beregnet til frithængende
montering. Emhætten er forsynet med
Easy-Clean motorpakke, LED-belysning og
metaltrådsfilter. Emhætten har tre hastig-
heder, intensi funktion samt entilations-
funktion. Installation, betjening, pleje,
edligeholdelse m.m. fremgår af denne
ejledning.
TEKNISKE DATA
min 880, max 1070
350
290
175
112
Fig. 1
Mål se Fig. 1
Elektrisk tilslutning 230 V ~ med
jordforbindelse
Belysning LED 4 x 2 W
INSTALLATI N
Monteringsdele, skruer for montering m.m.
følger med emhætten.
Elektrisk installation
Emhætten le eres med ledning og stik med
jordforbindelse for tilslutning til jordforbun-
det stikkontakt.
Ved montering med forlænget ø re skor-
stensdel tages der hensyn til dette ed pla-
cering af udtag.
Koblingsdåse eller stikkontakt skal ære til-
gængelig efter installationen.
Installationskomponenter
A 1 stk. Boreskabelon
B 1 stk. Ramme
C 4 stk. Skruer 6 x 75
D 4 stk. Plugs Ø10 x 60
E 4 stk. Skruer 3,5 x 4,5
F 4 stk. Skruer M6 x 8,8
H 1 stk. Skruer 4,2 x 32
J 1 stk. Trækbeskyttelse
K 1 stk. Ventilationstape
L 1 stk. Rawlplug 5,5 x 35
20 991.0357.911/D000000006711/180180/2021-09-30
