Franke 392-10 User manual

SPISKÅPA 392–10
COOKER HOOD 392–10
EMHÆTTE 392–10
LIESIKUPU 392–10
KJØKKENHETTE 392–10

991.0356.828/D000000006676/180145/2022-03-24
SV Bruksanvisning
Säkerhetsföreskrifter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Inj stering av l ftflöden . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Användning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Service och garanti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
GB User instructions
Safety Instr ctions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Adj sting the air flow . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Instr ctions for se . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Servicing and warranty . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
DA Betjeningsvejledning
Sikkerhedsforskrifter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
J stering af l ftmængde . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
Betjening . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Service og garanti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
FI Käyttöohje
T rvallis smääräykset . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
Asenn s . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
Ilmavirta ksen säätö . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
Käyttö . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
H olto ja tak . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
N Bruksanvisning
Sikkerhetsforskrifter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
Installasjon . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
Tilpasning av l ftstrømmen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35
Br k . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36
Service og garanti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

SÄKERHETSFÖRESKRIFTER
Läs noga igenom denna br ks-
och monteringsanvisning, i synner-
het säkerhetsföreskrifterna, innan
d installerar och börjar använda
prod kten.
Spara br ksanvisningen för senare
användning eller till den som even-
t ellt övertar prod kten efter dig.
Gör prod kten strömlös innan all
form av rengöring och skötsel.
§Avledning av tblåsningsl ften
skall tföras i enlighet med fö-
reskrifter tfärdade av berörd
myndighet.
§Utblåsningsl ften får inte ledas
in i rökkanal som används för
avledning av rökgaser från t ex
gas- eller braskaminer, ved- el-
ler oljepannor etc.
§Avståndet mellan spis och pro-
d kt måste vara minst 45 cm.
Vid gasspis ökas avståndet till
65 cm. Om högre monterings-
höjd rekommenderas av gas-
spisens tillverkare ska hänsyn
tas till detta.
§För att ndvika att fara ppstår
ska fast installation, tbyte av
sladdställ eller annan typ av
ansl tning tföras av behörig
fackman.
§Att flambera nder prod kten
är inte tillåtet.
§Tillräckligt med l ft måste till-
föras r mmet när prod kten
används samtidigt med pro-
d kter som använder annan
energi än el-energi, t ex gas-
spis, gas- eller braskaminer,
ved- eller oljepannor etc.
§ Prod kten kan användas av
barn från 8 år och personer
med nedsatt mental, sensorisk
eller fysisk förmåga, eller brist
på erfarenhet och k nskap, om
de informeras om h r prod k-
ten är avsedd att användas.
§Barn skall inte leka med pro-
d kten. Rengöring och nder-
håll av prod kten skall inte
tföras av barn tan tillsyn.
§Åtkomliga delar av prod kten
kan bli heta i samband med
matlagning.
§Risken för brandspridning ökar
om inte rengöring sker så ofta
som anges.
991.0356.828/D000000006676/180145/2022-03-24 3

INSTALLATION
Spiskåpan är avsedd för montering infälld i
skåp. Spiskåpan är försedd med motordri-
vet spjäll, LED-belysning och metalltrådsfil-
ter. Installation, användning, skötsel,
nderhåll mm framgår av denna anvisning.
TEKNISKA UPPGIFTER
Fig 1
Mått se Fig.1
Elektrisk
ansl t-
ning
230 V ~ med skyddsjord.
Belysning LED 2 x 2 W
INSTALLATI N
Monteringsdetaljer, skr var för ppfästning
mm levereras med spiskåpan.
Elektrisk installation
Spiskåpan levereras med sladd och jordad
stickpropp för ansl tning till jordat vägg t-
tag. Vägg ttaget ska vara åtkomligt efter
installation.
Montering anslutningsstos med spjäll
Fig 2
Utl ftdonet levereras in ti spiskåpan.
Spjällaxel A placeras i öglan nder spjäl-
locket, se Fig.2. Se till att klackarna B ham-
nar nder plåtkanten och att donet snäpper
fast.
Montering
Montering mellan, eller i skåp utan
botten
3,5 X 13
Fig 3
Spiskåpan monteras med hjälp av konsoler.
Märk t och fäst skr var (3,5 x 13) så att
de sticker t några millimeter i båda skåps-
idorna enligt måttbilden, Fig.3A. Om man
vill placera spiskåpans ndersida i linje med
skåpradens ndersida används det övre
måttet, 102, se Fig.3A. Konsolerna är j -
sterbara på spiskåpan för att passa olika
skåpdj p, Fig.3B.
4991.0356.828/D000000006676/180145/2022-03-24

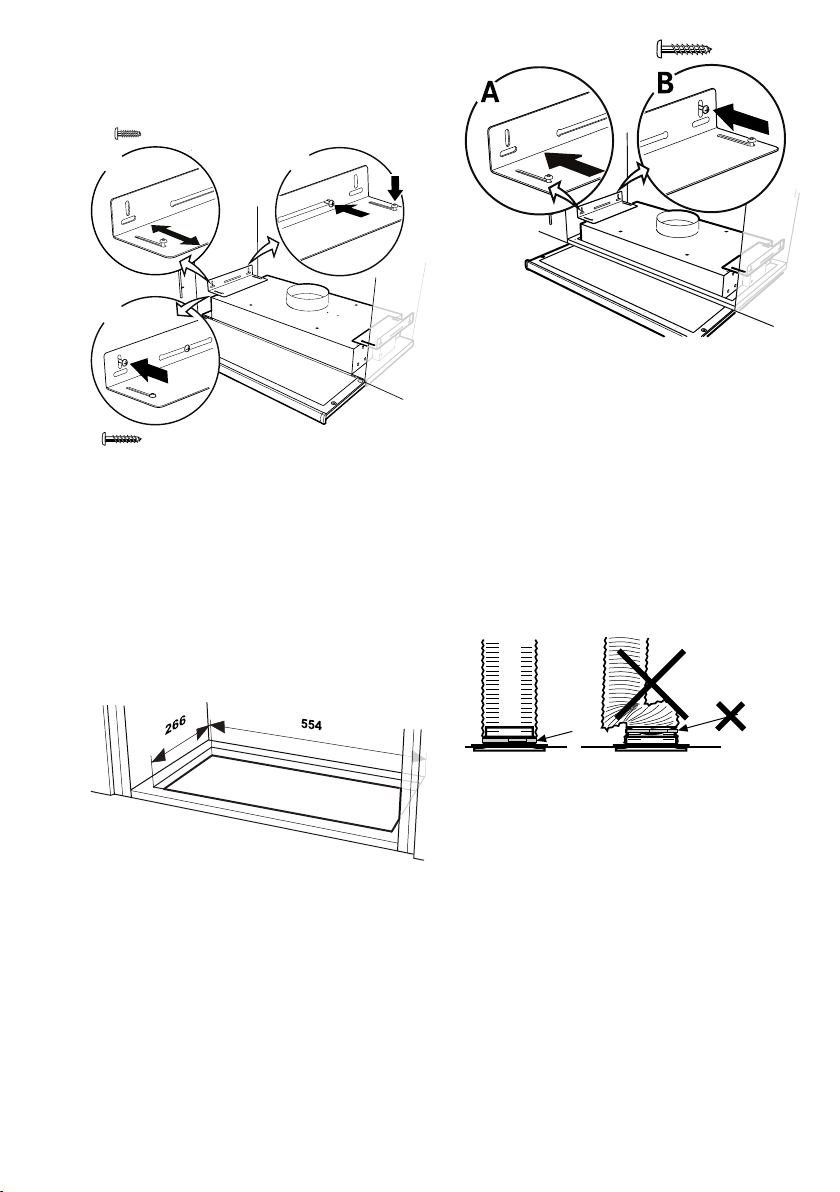

BA
C
3,5 X 6,5
3,5 X 13
Fig 4
Montera konsolerna i spiskåpan tan att
dra åt skr varna (3,5 x 6,5) helt och j stera
konsolerna så att de passar mot skåpsidor-
na, Fig.4A. Häng pp spiskåpan i de för-
monterade skr varna i skåpsidan. Dra åt
skr varna på konsolen och i väggen, Fig.4B.
Lås fast konsolerna med låsskr var, Fig.4C
(3,5 x 13).
Montering i skåp med botten
Fig 5
3,5 X 13
Fig 6
Spiskåpan monteras med hjälp av konsoler.
Såga pp ett hål i skåpbotten enligt måttbil-
den, Fig.5. Fäst konsolerna så långt in det
går på spiskåpan. Skj t pp spiskåpan i hå-
let mot skåpets botten. Drag t, Fig.6A, och
skr va fast konsolerna i sidorna på skåpet,
Fig.6B, med skr var 3,5 x 13. Drag fast
konsolerna i spiskåpan.
Anslutning till frånluftkanal
Ansl t spiskåpan med rör eller slang Ø125
mm.
Fig 7
bs!
Vid montering med ansl tningsslang,
måste slangen monteras sträckt när-
mast ansl tningen, Fig.7.
Borttagning av skyddsplast
Avlägsna all skyddsplast från filter och
event ella övriga delar av prod kten.
991.0356.828/D000000006676/180145/2022-03-24 5

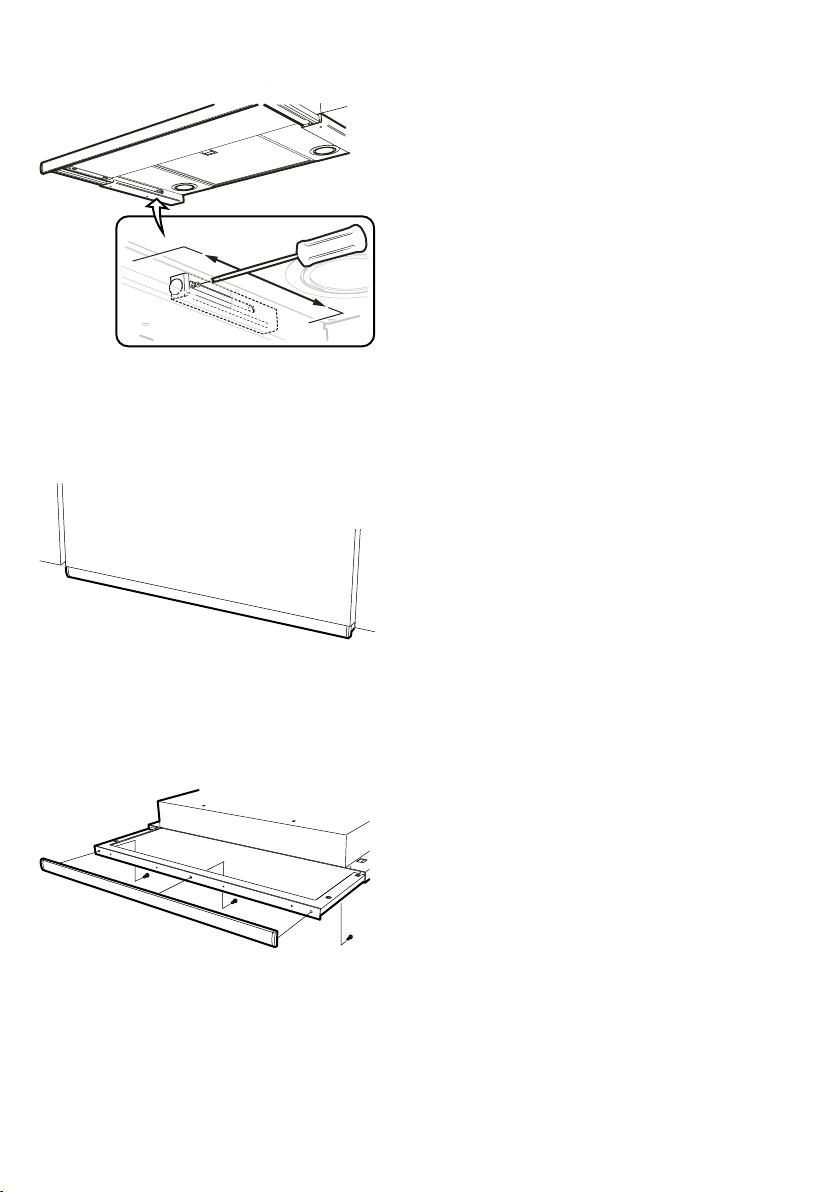

Justering av utdragbar front.
Fig 8
Drag t fronten helt. Lossa skr ven för
frontstoppen, på ndersidan av spiskåpan
och dra den så långt fram mot fronten det
går, Fig.8.
Fig 9
Skj t in fronten tills den hamnar i rätt läge
mot skåpraden, Fig.9. Drag t fronten igen
och dra fast skr ven för frontstoppen.
Byte av front.
Fig 10
Fronten är löstagbar för byte mot annan
frontlist. Lossa skr varna enligt Fig.10.
6991.0356.828/D000000006676/180145/2022-03-24

INJUSTERING AV LUFTFLÖDEN
SPJÄLLINSTÄLLNING
Grundflöde
Fig 11
Gr ndventilationen ställs in genom att
skj tspjället A placeras i önskat läge enligt
markering B, Fig.11. (Se diagram, sidan
39.)
Forceringsflöde
Fig 12
Öppna spjället och tag ner strypbricka C,
Fig.12.
1 2 3 4 5
”Click”
Fig 13
Forceringsventilationen ställs in genom att
skära t lämpligt antal ringar i strypbrickan,
Fig.13. (Se diagram, sidan 38.) Se till att
styrspåret D ligger i läge när brickan åter
sitter på plats.
Tryckfallsmätning
Fig 14
Tryckfallsmätningen tföres genom att
slangen monteras på mät ttaget E i stosens
framkant, Fig.14.
991.0356.828/D000000006676/180145/2022-03-24 7

ANVÄNDNING
FUNKTI N REGLAGE
VL
A B C
Fig 15
A. Belysning
B. Spjällf nktion
C. Indikeringslampa (tänd vid öppet spjäll).
Vid matlagning öppnas spjället. Spjället
stängs a tomatiskt efter 60 min ter eller
genom att trycka en andra gång på knap-
pen B. Låt gärna spjället vara öppet en
st nd före och efter matlagning, för att
hindra att os sprids i r mmet.
SKÖTSEL CH UNDERHÅLL
Rengöring
Spiskåpan torkas av med våt trasa och
diskmedel. Filtren ska rengöras minst var-
annan månad vid normal användning. Ren-
gör oftare vid intensiv användning.
Fig 16
Ta bort fettfilter genom att öppna snäppet,
Fig.16. Hantera filter försiktigt, var noga
med att inte bocka dem.
Blötlägg filtret i varmt vatten blandat med
diskmedel. Filtret kan även diskas i maskin.
Sätt tillbaka fettfilter efter rengöring, se till
att de snäpper fast ordentligt.
Insidan av spiskåpan samt spjället ska ren-
göras minst två gånger per år. Torka av
med våt trasa och diskmedel. Spjället ren-
görs enklast när det är öppet.
BYTE AV LED-BELYSNING CH
LED-DRIVER
Fig 17
bs!
Byte av LED-belysning och LED-driver
ska tföras av behörig fackman. Kontak-
ta service.
Belysning och driver måste bytas t mot en
motsvarande specialarmat r och driver från
tillverkaren eller dess serviceagent.
8991.0356.828/D000000006676/180145/2022-03-24

SERVICE OCH GARANTI
Kontrollera att säkringen är hel. Prova alla
f nktioner för att säkerställa vad som inte
f ngerar.
Kontakta Franke Service
tel. [phone]
www.franke.se/service
De kan hjälpa till att åtgärda felet eller anvi-
sa till närmaste servicefirma för snabb och
bra service.
Prod kten omfattas av gällande EHL-
bestämmelser.
EMBALLAGE- CH
PR DUKTÅTERVINNING
Emballaget ska lämnas in på närmaste
miljöstation för återvinning.
Symbolen anger att prod kten
inte får hanteras som h shålls-
avfall. Den skall i stället lämnas
in på ppsamlingsplats för
återvinning av el- och elektro-
nikkomponenter. Genom att säkerställa att
prod kten hanteras på rätt sätt bidrar d till
att förebygga event ellt negativa miljö- och
hälsoeffekter som kan ppstå om prod k-
ten kasseras som vanligt avfall. För ytterli-
gare pplysningar om återvinning bör d
kontakta lokala myndigheter, sophämt-
ningstjänst eller affären där d köpte varan.
991.0356.828/D000000006676/180145/2022-03-24 9

SAFETY INSTRUCTIONS
Please read this installation and
ser g ide caref lly before instal-
ling and sing the prod ct, paying
special attention to the safety
instr ctions.
Keep the instr ctions for referen-
ce or for the next owner.
Disconnect the prod ct from the
power s pply prior to cleaning or
maintenance.
§Diversion of exha st air shall
be carried o t in accordance
with instr ctions iss ed by the
appropriate a thority.
§Exha st air may not be direc-
ted into fl es that are sed for
f mes from items s ch as gas,
wood or oil-b rning stoves or
fireplaces.
§The distance between the sto-
ve and the prod ct m st be at
least 45 cm. For gas hob, the
distance sho ld be increased
to 65 cm. Adj st accordingly if
the stove man fact rer recom-
mends a higher mo nting
height.
§For safety reasons, installation
and replacement of cables or
other types of connectors
sho ld only be carried o t by a
q alified professional.
§Yo m st not flambé food n-
derneath the prod ct.
§If the hood is to be sed at the
same time as prod cts that
se energy so rces other than
electricity, i.e., gas hobs, gas,
wood or oil-b rning stoves or
fireplaces, etc, the room m st
have an adeq ate s pply of
air.
§ The prod ct may be sed by
children from 8 years of age
and persons with mental, sen-
sory or physical impairment, or
a lack of experience and know-
ledge, provided they are given
information abo t how the pro-
d ct is to be sed.
§Children sho ld not be allowed
to play with the prod ct. Child-
ren m st not ndertake clea-
ning or maintenance of the
prod ct ns pervised.
§Accessible parts of the prod ct
may become hot when food is
being prepared.
§A fire is more likely to spread if
the prod ct is not cleaned as
freq ently as indicated.
10 991.0356.828/D000000006676/180145/2022-03-24

INSTALLATION
The cooker hood is intended for installation
b ilt into c pboards. The cooker hood is
eq ipped with a motorised damper, LED
lamps and metal mesh filter. Installation,
se, care, maintenance etc., are described
in these instr ctions.
TECHNICAL INF RMATI N
Fig 1
Meas re-
ments see Fig. 1
Electrical
installa-
tion
230 V ~ earthed
Lighting LED 2 x 2 W
INSTALLATI N
Fixing parts, screws for mo nting, etc. are
s pplied with the cooker hood.
Electrical installation
The cooker hood is s pplied with a cable
and earthed pl g for connection to an ear-
thed socket. The socket sho ld be acces-
sible after installation is complete.
Assembly of connecting sleeve
coupling with damper
Fig 2
The o tlet air terminal device is s pplied,
fitted inside the cooker hood.
The damper shaft A sho ld be positioned in
the eye nder the damper cover; see Fig. 2.
Make s re that the tabs B end p nder the
edge of the plate and that the device snaps
into place.
Assembly
Installation between or in cupboards
without bases
3,5 X 13
Fig 3
991.0356.828/D000000006676/180145/2022-03-24 11

The cooker hood is installed sing
brackets.
Mark o t and fasten screws (3,5 x 13) so
that they protr de a few millimetres from
both c pboard sides as ill strated, Fig. 3A.
If it is intended to align the nderside of the
cooker hood with the nderside of the row
of c pboards, se the pper meas rement,
102, see Fig. 3A. The cooker hood brackets
are adj stable to fit vario s c pboard
depths, Fig. 3B.
BA
C
3,5 X 6,5
3,5 X 13
Fig 4
Move the cooker hood brackets witho t f l-
ly tightening the screws (3,5 x 6,5) helt och
j stera konsolerna så att de passar mot
skåpsidorna, Fig. 4A. Hang the cooker hood
in the pre-installed screws in the side of the
c pboard. Tighten the screws in the bracket
and on the wall, Fig. 4B. Lock the brackets
into position sing the locking screws, Fig.
4C (3,5 x 13).
Installation in cupboards with bases
Fig 5
3,5 X 13
Fig 6
The cooker hood is installed sing
brackets.
Using a saw, c t o t a hole in the base of
the c pboard, Fig. 5. Attach the brackets as
far into the cooker hood as possible. Insert
the cooker hood p into the hole in the
base of the c pboard. P ll o t, Fig. 6A,
oand se screws to fasten the brackets to
the sides of the c pboard, Fig. 6B, with
screws 3,5 x 13. Tighten the brackets in
the cooker hood.
Connection to exhaust flue
Connect the cooker hood with a pipe or
t bing Ø 125 mm.
Fig 7
Attention!
When sing connecting t bing, the t b-
ing m st be stretched and assembled to
fit directly next to the connection, Fig. 7.
Removal of protective plastic
Remove all protective plastic from the filter
and any other parts of the prod ct.
12 991.0356.828/D000000006676/180145/2022-03-24

Adjusting the pull-out front.
Fig 8
P ll the front o t completely. Undo the
screw for the front stop, which is located
on the nderside of the cooker hood, and
the p ll it as far towards the front as pos-
sible, Fig. 8.
Fig 9
Slide in the front ntil it is correctly positio-
ned in relation to the c pboards, Fig. 9. P ll
o t the front again and tighten the front
stop screw.
Changing front.
Fig 10
The front is removable to enable replace-
ment with another front mo lding. Undo
the screws according to Fig. 10.
991.0356.828/D000000006676/180145/2022-03-24 13

ADJUSTING THE AIR FLOW
SETTING THE DAMPER
Basic flow
Fig 11
Basic ventilation is set by moving the slid-
ing damper A to the desired position ac-
cording to marking B, Fig.11. (See diagram,
page 39.)
Forced flow
Fig 12
Open the damper and p ll o t the red cing
washer C, Fig.12.
1 2 3 4 5
”Click”
Fig 13
Adj st forced ventilation by c tting o t a
s itable n mber of rings from the red cing
washer, Fig.13. (See diagram, page 38.)
Make s re that g ide groove D is correctly
positioned when refitting the washer.
Measuring pressure drop
Fig 14
The press re drop is meas red by fitting
the hose on the meas ring port E at the
front edge of the co pling, Fig.14.
14 991.0356.828/D000000006676/180145/2022-03-24

INSTRUCTIONS FOR USE
FUNCTI N C NTR LS
VL
A B C
Fig 15
A. Lighting
B. Damper
C. Indicator lamp (lit when damper open).
The damper is opened while food is being
prepared. The damper closes a tomatically
after 60 min tes or by pressing b tton B a
second time. Ideally, keep the damper open
a short while before and after cooking, in
order to avoid the spread of odo rs in the
room.
CARE AND MAINTENANCE
Cleaning
The cooker hood sho ld be cleaned with a
damp cloth and washing- p liq id. With nor-
mal sage, the filters m st be cleaned at
least every other month. Clean more often
after intensive se.
Fig 16
Remove the grease filters by opening the
snap retainer, Fig. 16 Handle the filters ca-
ref lly, taking care not to bend them.
Soak the filter in a sol tion of warm water
and washing- p liq id. The filter can also be
washed in a dishwasher.
Refit the grease filters after cleaning, mak-
ing s re they snap firmly into place.
The inside of the cooker hood and the dam-
per m st be cleaned at least twice a year.
Wipe with a damp cloth and washing- p li-
q id. The damper is easiest to clean when
it is open.
REPLACEMENT F LED LIGHTING
AND LED DRIVER
Fig 17
Attention!
The replacement of the LED lighting and
LED driver m st be carried o t by an
a thorised professional. Contact the ser-
vice organisation.
If the lighting and driver are damaged, they
m st be replaced with an eq ivalent special
light fixt re and driver from the man fact -
rer or its service agent.
991.0356.828/D000000006676/180145/2022-03-24 15

SERVICING AND WARRANTY
Check that the f se is intact. Go thro gh all
the f nctions to check what is not working.
Contact Franke Service
Tel. [phone]
www.franke.se/service
They can help yo fix the problem or refer
yo to the nearest service agent for fast
and effective service.
The prod ct is covered by the relevant EHL
provisions.
PACKAGING AND PR DUCT
RECYCLING
The packaging sho ld be deposited at yo r
nearest
recycling point.
The symbol means that the
prod ct m st not be treated as
ho sehold waste. It sho ld in-
stead be taken to a collection
point for the recycling of elec-
trical and electronic components. By ens r-
ing that the prod ct is dealt with in the
correct manner, yo are helping to prevent
the adverse environmental and health ef-
fects that co ld arise if the prod ct was dis-
posed of as reg lar waste. For f rther
information on recycling, contact yo r local
a thority or waste disposal service, or the
store where yo p rchased yo r prod ct.
16 991.0356.828/D000000006676/180145/2022-03-24

SIKKERHEDSFORSKRIFTER
Gennemlæs denne betjenings- og
monteringsvejledning gr ndigt,
især sikkerhedsforskrifterne, før
d installerer og br ger prod ktet.
Gem betjeningsvejledningen til se-
nere br g, eller giv den videre, hvis
en anden overtager prod ktet fra
dig.
Afbryd altid strømmen til prod k-
tet før rengøring og pleje.
§Udledning af dgangsl ft skal
ske i henhold til forskrifter fra
respektive myndigheder.
§Udgangsl ften må ikke ledes
ind i røgkanaler, som anvendes
til dledning af røggas fra f.
eks. gaskaminer, brændeovne
eller oliefyr m.m.
§Afstand mellem komf r og pro-
d kt skal være mindst 45 cm.
Ved gaskomf r øges højden til
65 cm. Hvis gaskomf rets pro-
d cent anbefaler højere mon-
teringsafstand, skal dette
respekteres.
§For at ndgå, at der opstår fa-
rer, skal faste installationer,
dskiftning af ledning eller an-
den form for tilsl tning dføres
af en fagligt kyndig person.
§Det er ikke tilladt at flambere
nder prod ktet.
§Der skal være tilstrækkelig
ventilation i r mmet, når pro-
d ktet br ges sammen med
prod kter, der anvender anden
energi end elektricitet, f.eks.
gaskomf r, gasovn, bræn-
deovn, oliefyr, m.m.
§Prod ktet kan anvendes af
børn fra 8 år, personer med
nedsat mental, sensorisk eller
fysisk f nktion samt personer
den erfaring med og viden om
prod ktet, hvis de informeres
om, hvordan prod ktet skal
anvendes.
§Børn må ikke lege med prod k-
tet. Prod ktet må ikke
rengøres eller vedligeholdes af
børn den opsyn.
§Tilgængelige dele af prod ktet
kan blive varme nder
madlavning.
§Risikoen for brandspredning
øges, hvis emhætten ikke
rengøres som angivet.
991.0356.828/D000000006676/180145/2022-03-24 17

INSTALLATION
Emhætten er beregnet til montering indbyg-
get i skab. Emhætten er forsynet med mo-
tordrevet spjæld, LED-belysning og
metaltrådsfilter. Installation, betjening, ple-
je, vedligeholdelse m.m. fremgår af denne
vejledning.
TEKNISKE DATA
Fig 1
Mål se Fig. 1
Elektrisk
tilsl t-
ning
230 V ~ med
jordforbindelse.
Belysning LED 2 x 2 W
INSTALLATI N
Monteringsdele, skr er for montering m.m.
følger med emhætten.
Elektrisk installation
Emhætten leveres med ledning og stik med
jordforbindelse for tilsl tning til jordforb n-
det stikkontakt. Stikkontakten skal være til-
gængelig efter installationen.
Montering af tilslutningsstuds med
spjæld
Fig 2
Udl ftnings dstyret er ved leveringen mon-
teret i emhætten.
Spjældakslen A placeres i bøjlen nder
spjældlåget, se Fig. 2. Sørg for, at griberne
B kommer nder pladens kant, og at delen
klikker fast.
Montering
Montering mellem skabe eller i et skab
uden bund
3,5 X 13
Fig 3
Emhætten monteres ved hjælp af beslag.
Afmærk og fastgør skr erne (3,5 x 13) så
de stikker nogle millimeter d fra begge
skabssider som i målskitsen, Fig. 3A. Hvis
man vil placere emhættens nderside, så
den fl gter med skabsrækkens nderside,
18 991.0356.828/D000000006676/180145/2022-03-24

anvendes det øverste mål, 102, se Fig. 3A.
beslagene kan j steres på emhætten, så de
passer til forskellige skabsdybder, Fig. 3B.
BA
C
3,5 X 6,5
3,5 X 13
Fig 4
Monter beslagene i emhætten den at
spænde skr erne (3,5 x 6,5) helt, og j ster
beslagene, så de passer mod skabssiderne,
Fig. 4A. Ophæng emhætten i formonterede
skr er i skabssiden. Spænd skr erne mod
beslagene og ind i væggen, Fig. 4B. Lås be-
slagene fast med låseskr er, Fig. 4C (3,5 x
13).
Montering i skab med bund
Fig 5
3,5 X 13
Fig 6
Emhætten monteres ved hjælp af beslag.
Sav et h l i skabsb nden som vist på måls-
kitsen, Fig. 5. Fastgør beslagene så langt
inde, som de kan på emhætten. Skyd em-
hætten op i h llet mod skabets b nd. Træk
d, Fig. 6A, skr beslagene fast på skabets
sider, Fig. 6B, med skr er 3,5 x 13. Træk
beslagene fast i emhætten.
Tilslutning til udluftningskanal
Tilsl t emhætten med rør eller slange Ø125
mm.
Fig 7
bs!
Ved montering med slange skal slangen
monteres dstrakt nærmest tilsl tning-
en, Fig. 7.
Aftagning af beskyttelsesplast
Fjern alt beskyttende plastik fra filtre og
event elle andre dele af prod ktet.
991.0356.828/D000000006676/180145/2022-03-24 19

Justering af udtrækkelig front.
Fig 8
Træk fronten helt d. Løsn skr en til front-
stoppet på ndersiden af emhætten, og
træk den så langt frem mod fronten som
m ligt, Fig. 8.
Fig 9
Sk b fronten ind, til den fl gter med skabs-
rækken, Fig. 9. Træk fronten d igen, og
spænd skr en til frontstoppet fast.
Udskiftning af front.
Fig 10
Fronten er aftagelig ved dskiftning med en
anden frontliste. Løsn skr er i henhold til
Fig. 10.
20 991.0356.828/D000000006676/180145/2022-03-24
