L T1 T2 T3 T4
S1
Tasto Pressione
tasto Funzione Led
LBreve Le luci si alternano tra alta intensità, media intensità (se presente),
spente. -
Lunga con moto-
re acceso Funzione Delay
Attiva/Disattiva la funzione Delay (lo spegnimento automatico del Mo-
tore e dell’illuminazione ritardato di 30’).
Non attivabile con Intensiva o 24h accesi.
Lampeggiante
Lunga con tutti i
carichi spenti
(motore e luci)
Accoppiamento modalità connessa
Prima di avviare la procedura seguire le indicazioni specifiche dei ma-
nuali dei dispositivi da accoppiare.
Si avvia la procedura di associazione della cappa a dispositivi compa-
tibili (telecomando). Si può associare un solo telecomando. Si riman-
da al manuale dei dispositivi per le operazioni che occorre eseguire
su questi.
La procedura di accoppiamento dura 2 minuti. Se entro questo tempo
non viene riconosciuto nessun dispositivo verificare di aver avviato
precedentemente la procedura dei dispositivi da accoppiare. E’ possi-
bile sia stato raggiunto il limite massimo di dispositivi associabili.
Led T1 e T2 lampeggia-
ti:
procedura di accoppia-
mento in corso.
Al completamento con
successo della procedu-
ra i led T1 e T2 vengono
accesi per 2 secondi.
T1 Breve Accende/Spegne il motore alla prima velocità. Fisso
Lunga con luce
accesa Attiva/Disattiva l’allarme dei Filtri al Carbone Attivo.Tutti i led lampeggiano
2 volte:
allarme attivato.
Tutti i led accesi 1 se-
condo:
allarme disattivato.
Lunga con tutti i
carichi spenti
(motore e luci)
Disaccoppiamento modalità connessa
Si avvia la procedura di cancellazione di tutti i dispositivi compatibili
precedentemente associati con funzione Accoppiamento.
Al completamento con
successo della procedu-
ra i led T1 e T2 lampeg-
giano per 5 volte.
T2 Breve Accende/Spegne il motore alla seconda velocità. Fisso
Lunga con luce o
motore accesi Funzione 24h
Attiva/Disattiva il motore alla modalità Ricambio Aria 24h, una velocità
che consente un’aspirazione di 10 minuti ogni ora, per un ciclo di 24
ore.
Non è attivabile se attive la modalità Intensiva o Delay.
Lampeggiante
Lunga con tutti i
carichi spenti
(motore e luci)
Connessione Wi-Fi
Attiva/Disattiva la funzionalità di Connessione Wi-Fi.
Nota: la funzionalità Wi-Fi viene attivata automaticamente quando
l’utente richiede la procedura di configurazione Wi-Fi.
Led S1 Lampeggiante:
connessione alla rete
domestica in corso.
Led S1 Fisso: connes-
sione Wi-Fi attivata.
7
T3 Breve Accende il motore alla terza velocità. Fisso
Lunga con luce o
motore accesi Accende il motore alla velocità Intensiva 1.
Questa velocità è temporizzata a 10 minuti. Terminato il tempo, il si-
stema ritorna automaticamente alla velocità precedentemente sele-
zionata. Se attivata da motore spento una volta finito il tempo passa
alla modalità OFF.
Lampeggiante
Premendo nuovamente il tasto con pressione lunga (con luce o moto-
re accesi) si accende il motore alla velocità Intensiva 2.
Questa velocità è temporizzata a 6 minuti. Terminato il tempo, il siste-
ma ritorna automaticamente alla velocità precedentemente seleziona-
ta. Se attivata da motore spento una volta finito il tempo passa alla
modalità OFF.
Lunga con tutti i
carichi spenti
(motore e luci)
Si effettua il reset dell’allarme saturazione Filtri e dell’ allarme
lampada esaurita. Tutti i led lampeggiano
3 volte.

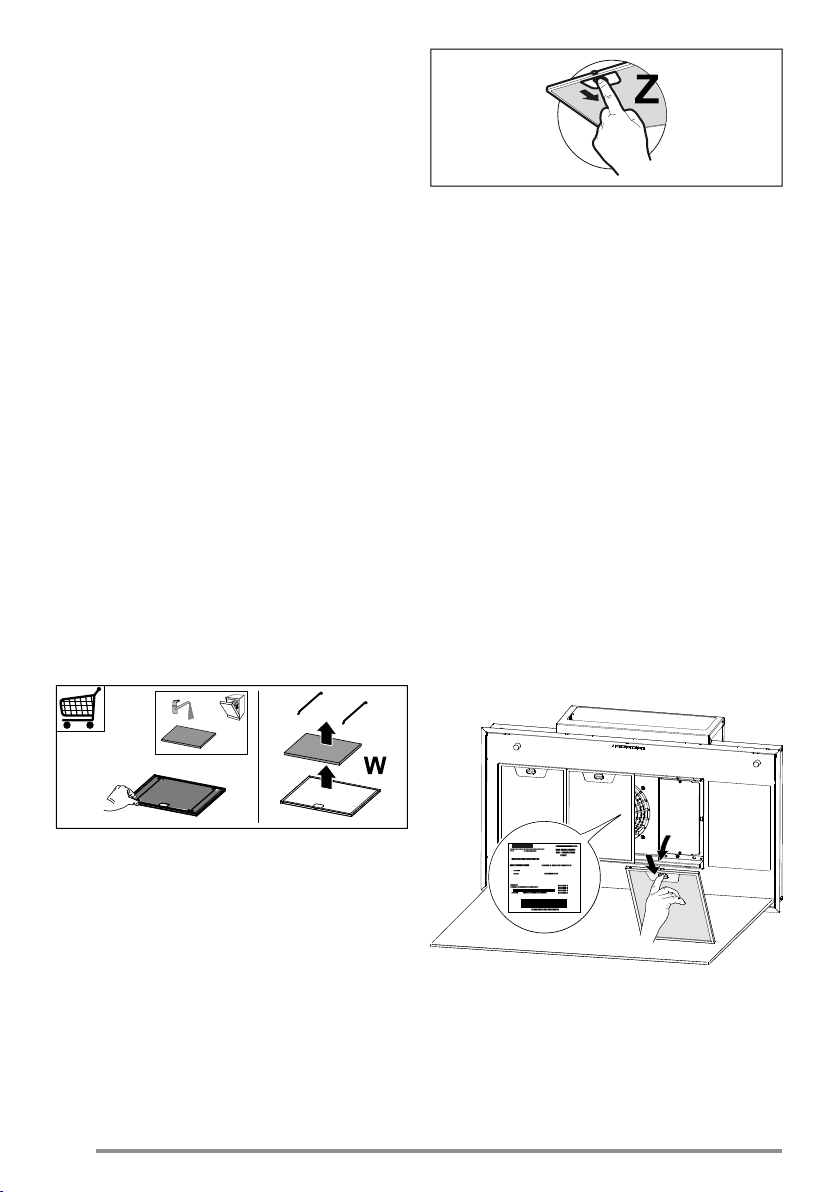

Segnala l’allarme saturazione Filtri Antigrasso Metallici e la ne-
cessità di lavarli. L’allarme entra in funzione dopo 100 ore di lavoro
effettivo della cappa.
Led T2 e T3 accesi fissi
a cappa spenta.
Segnala l’allarme saturazione Filtro Antiodore al Carbone Attivo.
L’allarme entra in funzione dopo 200 ore di lavoro effettivo della cap-
pa.
Led T2 e T3 lampeg-
gianti a cappa spenta.
T4 Breve Modalità manuale
Accende/spegne la lampada UV-C e la ventilazione alla minima velo-
cità. Dopo un tempo di 24 ore la lampada e la ventilazione vengono
spenti automaticamente.
Led T1 e T4 accesi.
Lunga con tutti i
carichi spenti
(motore e luci)
Configurazione Wi-Fi
Attiva/Disattiva la procedura di configurazione Wi-Fi.
Prima di avviare la procedura utilizzare l’App Franke@Home per ef-
fettuare la registrazione al sistema IOT Franke. Seguire oi le indica-
zioni per aggiungere un nuovo dispositivo e per effettuare la registra-
zione al router domestico.
Se la procedura non termina con successo dopo qualche minuto di-
sattivarla, premendo nuovamente il tasto con una lunga pressione,
prima di tentare nuovamente. La cappa in ogni caso esce dalla proce-
dura se questa non si conclude con successo entro 15 minuti.
Led T3 e T4 lampeggia-
ti: procedura di configu-
razione in corso.
Al completamento con
successo della procedu-
ra i led T3 e T4 vengono
accesi per 2 secondi.
Funzioni attivabili da Tele-
comando Modalità giorno
Accende/spegne la lampada UV-C e la ventilazione alla massima ve-
locità.
Dopo un tempo di 2 ore la lampada e la ventilazione vengono spenti
automaticamente.
Led T2 e T4 accesi.
Modalità notte
Accende/spegne la lampada UV-C e la ventilazione alla minima velo-
cità.
Si avvia la modalità di funzionamento automantico con un ciclo di la-
voro di 24 ore all'interno del quale il dispositivo rimane acceso per 5
ore e spento per le successive 19 ore.
Dopo 7 giorni la modalità notte verrà spenta automaticamente.
Led T3 e T4 accesi.
Segnalazioni Air Hub Segnalazione consigliata sostituzione lampada
Dopo 6000h di funzionamento avviene la segnalazione ad indicare la
sostituzione della lampada. Per la sostituzione contattare l’Assistenza
Tecnica.
Led T2 e T3 e T4 lam-
peggianti
Segnalazione lampada rotta
Se la lampada UV si brucia o non si accende avviene la segnalazione
fintanto che non si ripristinerà il funzionamento della lampada. Per la
sostituzione contattare l’Assistenza Tecnica.
Led T1 e T2 e T3 e T4
lampeggianti
Sequenza consigliata di accoppiamento tra i dispositivi:
1 - Modalità Connessa (Vedi manuale telecomando)
2 - Accoppiamento Modalità Connessa (Vedi manuale cappa)
3 - Accoppiamento Telecomando-Cappa (Vedi manuale telecomando)
8

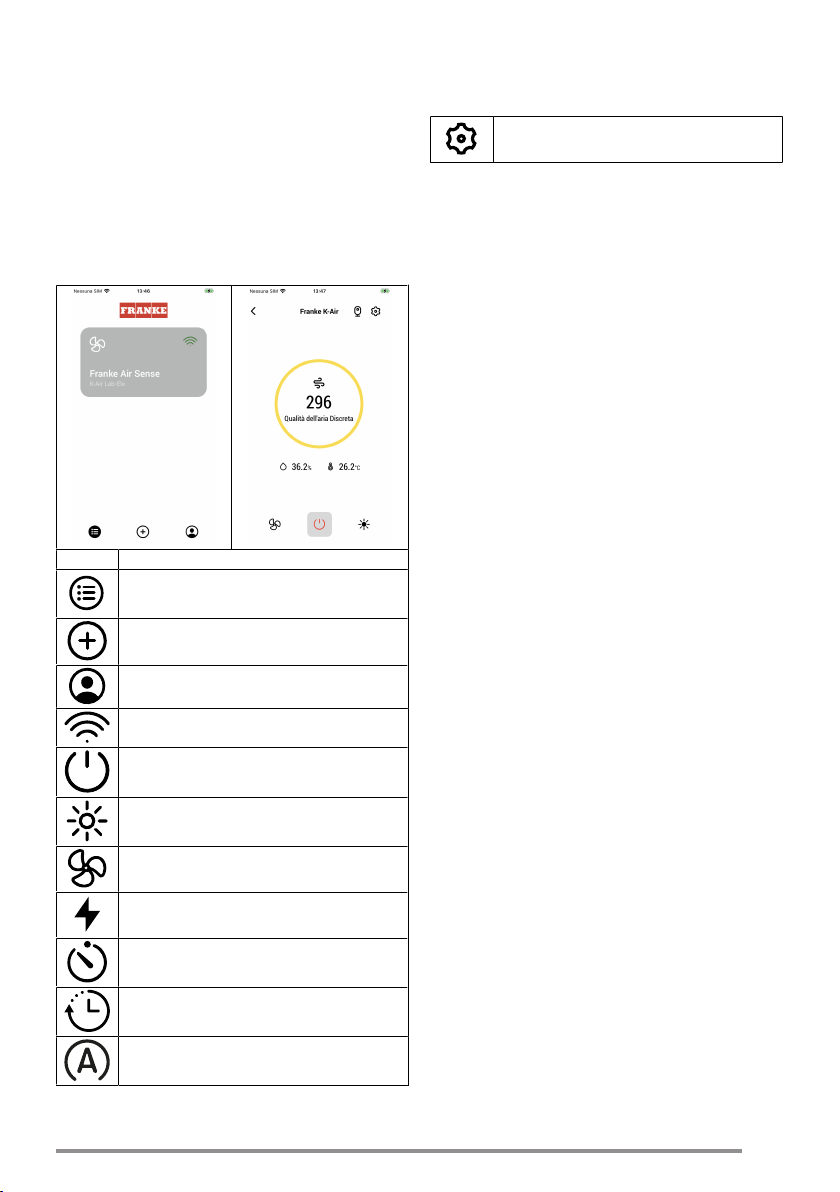

Icona Funzione
Home page
Aggiungi nuovo dispositivo
Gestione profilo utente
Connesso alla rete Wi-Fi Franke
Spegnimento/accensione cappa
Gestione impianto di illuminazione
Gestione velocità motore
Funzione Intensiva
Funzione 24h
Funzione Delay
Funzione Automatico
Gestione settaggi App
9
10
11
12
L T1 T2 T3 T4
S1
Key Key press Function LED
13
LShort The lights alternate between high intensity, medium intensity (if
present), off. -
Long with motor
on Delay Function
Activates/Deactivates the Delay function (automatic shutdown of the
Motor and of the lighting delayed by 30').
Cannot be activated with Intensive or 24h function.
Flashing
Long press with
all loads off (mo-
tor and lights)
Connected mode coupling
Before starting the procedure follow the specific instructions of the
manuals of the devices to be coupled.
The procedure for pairing of the hood with compatible devices (re-
mote control) starts. Only one remote control can be paired. See the
manual of the devices for details of the operations that need to be
performed on these.
The coupling procedure takes 2 minutes. If no devices are recognised
within this time check that you have previously activated the proced-
ure for the devices to be coupled. The maximum number of linkable
devices may have been reached.
LEDs T1 and T2 flash-
ing:
coupling in progress.
Upon successful com-
pletion of the procedure
LEDs T1 and T2 will
light up for 2 seconds.
T1 Short Turns the motor on/off at the first speed. Fixed
Long press with
light on Activates/Deactivates the Activated Carbon Filters alarm.All LEDs flash twice:
alarm activated.
All LEDs lit for 1
second:
alarm deactivated.
Long press with
all loads off (mo-
tor and lights)
Connected mode decoupling
The procedure for deleting all compatible devices previously associ-
ated with the coupling function begins.
Upon successful com-
pletion of the procedure
LEDs T1 and T2 flash 5
times.
T2 Short Turns the motor on/off at the second speed. Fixed
Long press with
light or motor on 24h Function
Activates/Deactivates the motor in the 24h Air Exchange mode, a
speed that allows suction of 10 minutes every hour, for a 24-hour
cycle.
Cannot be activated if the Intensive or Delay modes are active.
Flashing
Long press with
all loads off (mo-
tor and lights)
Wi-Fi connection
Activates/Deactivates the Wi-Fi Connection function.
Note: the Wi-Fi function is automatically activated when the user re-
quests the Wi-Fi configuration procedure.
LED S1 Flashing:
connection to domestic
network in progress.
LED S1 Fixed: Wi-Fi
connection activated.
T3 Short Turns the motor on at the third speed. Fixed
Long press with
light or motor on Turns the motor on at the Intensive 1 speed.
This speed is timed for 10 minutes. At the end of this time, the system
automatically returns to the previously selected speed. If activated
with the motor off, once the time has passed it switches to OFF mode.
Flashing
By pressing the key again with a long press (with light or motor on),
the motor starts at the Intensive 2 speed.
This speed is timed for 6 minutes. At the end of this time, the system
automatically returns to the previously selected speed. If activated
with the motor off, once the time has passed it switches to OFF mode.
Long press with
all loads off (mo-
tor and lights)
The Filter saturation alarm and the expended lamp alarm are re-
set. All LEDs flash 3 times.

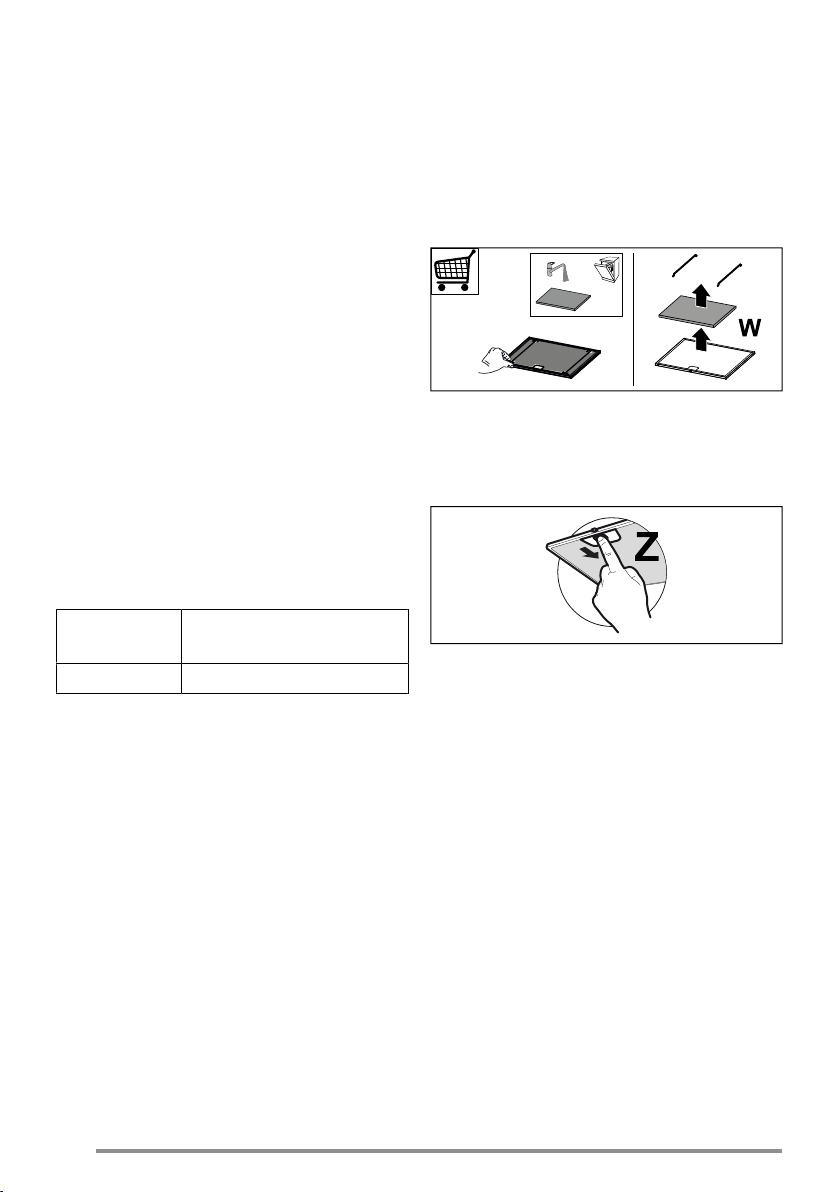

Signals the saturated Metal Grease Filters alarm and the need to
wash them. The alarm is activated after 100 hours of effective hood
operation.
LEDs T2 and T3 lit with
the hood off.
Signals the Activated Charcoal Odour Filter saturation alarm. The
alarm is activated after 200 hours of effective hood operation. LEDs T2 and T3 flash-
ing with the hood off.
14
T4 Short Manual mode
Turns on/off the UV-C lamp and ventilation at minimum speed. After
24 hours, the lamp and ventilation are turned off automatically.
LEDs T1 and T4 on.
Long press with
all loads off (mo-
tor and lights)
Wi-Fi configuration
Activates/Deactivates the Wi-Fi set-up procedure.
Before starting the procedure, use the Franke@Home App to re-
gister with the Franke IOT system. Then follow the instructions to add
a new device and register the domestic router.
If the procedure is not successfully completed within a few minutes,
deactivate it by long pressing the key again, then make another at-
tempt. The hood will nonetheless abandon the procedure if it is not
successfully completed within 15 minutes.
LEDs T3 and T4 flash-
ing: configuration pro-
cedure in progress.
Upon successful com-
pletion of the procedure
LEDs T3 and T4 will
light up for 2 seconds.
Remote-control activated
functions Day mode
Turns on/off the UV-C lamp and ventilation at maximum speed.
After 2 hours, the lamp and ventilation are turned off automatically.
LEDs T2 and T4 on.
Night mode
Turns on/off the UV-C lamp and ventilation at minimum speed.
The automatic operating mode starts with a 24-hour work cycle in
which the device remains on for 5 hours and off for the next 19 hours.
After 7 days the night mode will be turned off automatically.
LEDs T3 and T4 on.
Air Hub signals Lamp recommended replacement signal
After 6000h of operation, the signal is given to indicate replacement of
the lamp. To replace them, contact Technical Assistance.
LEDs T2 and T3 and
T4 flashing
Lamp broken signal
If the UV lamp burns out or does not turn on, the signal is given until
the lamp operation is restored. To replace them, contact Technical
Assistance.
LEDs T1 and T2 and
T3 and T4 flashing
Recommended device coupling sequence:
1 - Connected Mode (See remote control manual)
2 - Connected Mode Coupling (See hood manual)
3 - Remote Control-Hood Coupling (See remote control manual)

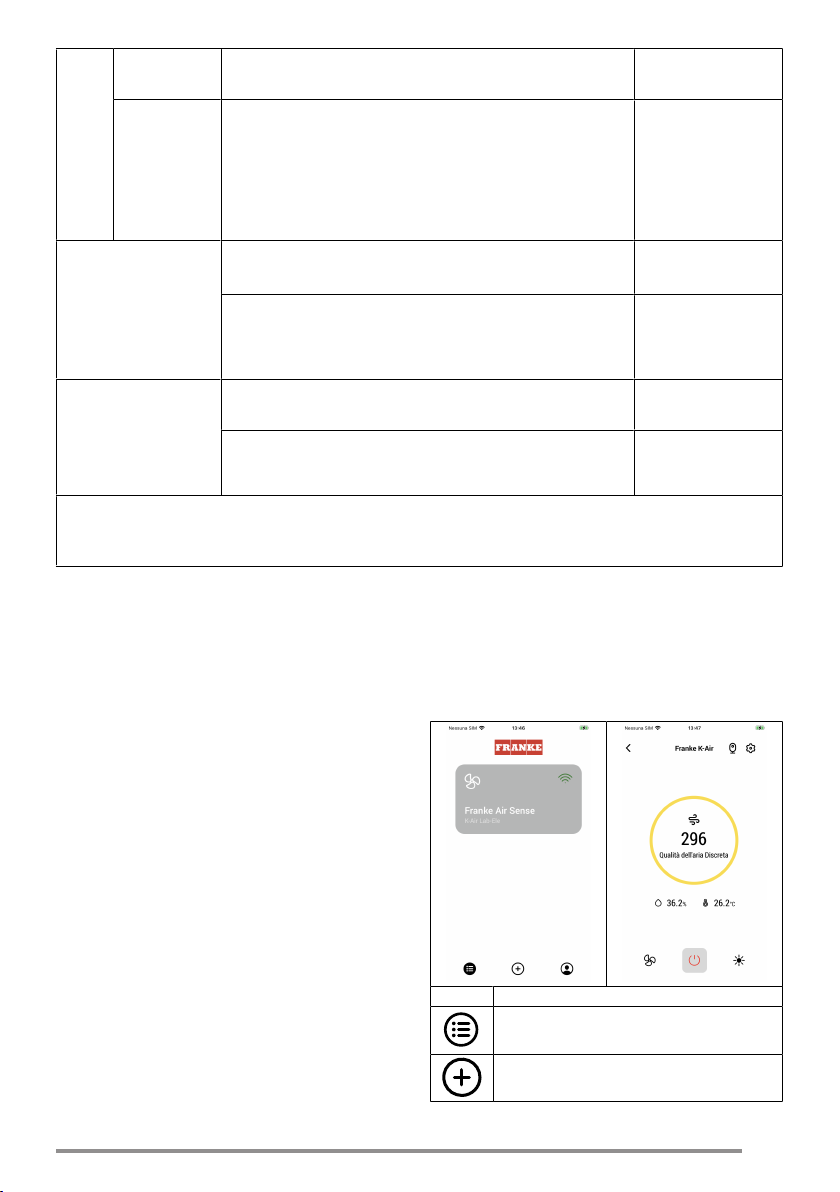

Icon Function
Home page
Add new device
15
User profile management
Connected to the Wi-Fi Franke network
Hood on/off
Lighting system management
Motor speed management
Intensive Function
24h Function
Delay Function
Automatic Function
App settings management
16
17
18
19
20
Other manuals for FCMY 120 C WHG A AH
3
Table of contents
Languages:
Other Franke Ventilation Hood manuals
Franke
Franke Galaxy Slim 2 FX Operation manual
Franke
Franke FMPL 606 BK B User manual
Franke
Franke FBI 537 XS/BK Operation manual
Franke
Franke FGL 915 I XS Operation manual
Franke
Franke 600 User manual
Franke
Franke ALLIANCE HOOD COMFORT PLUS 1243B-10 User manual
Franke
Franke FBI 522 User manual
Franke
Franke Admiral FAD906-PXS User manual
Franke
Franke FPJ 615 V BK A User manual
Franke
Franke FDL 307 W User manual
Franke
Franke FTC 922 Operation manual
Franke
Franke FMYPL 906 User manual
Franke
Franke FPJ 605 V User manual
Franke
Franke ATMOS 604 Operation manual
Franke
Franke FTU PLUS 3707 XS User manual
Franke
Franke FMY 607 WH User manual
Franke
Franke FRO 918 BK-CH Operation manual
Franke
Franke Admiral FAD 367 W User manual
Franke
Franke 1220B-10 User manual
Franke
Franke FMA PRO 607 BK User manual
Popular Ventilation Hood manuals by other brands
Gurari
Gurari GCH D 268 Manual for installation and use
Vivax
Vivax CHO-60PM075A W instruction manual
Hauslane
Hauslane Chef WM-730 Series user manual
AIRFORCE
AIRFORCE F153 TSE V6 Instruction on mounting and use
Chambers
Chambers MVW206BSS Installation and user manual
Whirlpool
Whirlpool GZ5730XR Series Installation instructions and use and care guide
