Franke FPJ 605 V Operation manual

Instructions for use and installation
Cooker Hood
Instrucciones para el uso y la instalaciòn
Campana
FPJ 605 V BK/BG AR
FPJ 905 V BK/BG AR
GB
ES

EN
..............................................................................................................................................3
ES
..............................................................................................................................................6

3
1.SAFETY INFORMATION
For your safety and cor-
rect operation of the
appliance, read this manual
carefully before installation and
use. Always keep these instruc-
tions with the appliance even if
you move or sell it. Users must
fully know the operation and
safety features of the appliance.
The wire connection has to
be done by specialized
technician.
• The manufacturer will not be
held liable for any damages
resulting from incorrect or im-
proper installation.

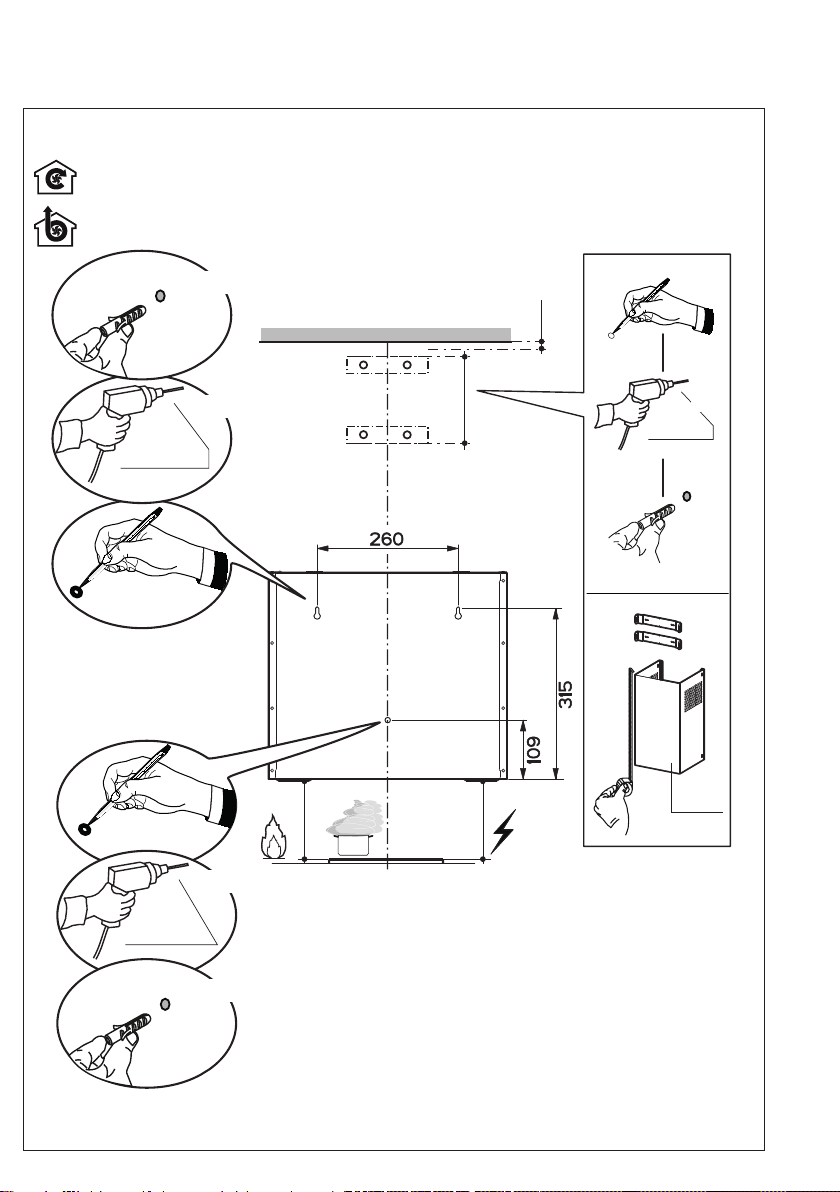

• The minimum safety distance
between the cooker top and
the extractor hood is 650 mm
(some models can be installed
at a lower height, please refer
to the paragraphs on working
dimensions and installation).
• If the instructions for installa-
tion for the gas hob specify a
greater distance, this must be
respected.
• Check that the mains voltage
corresponds to that indicated
on the rating plate xed to the
inside of the hood.
• Means for disconnection must
be incorporated in the xed
wiring in accordance with the
wiring rules.
• For Class I appliances, check
that the domestic power supply
guarantees adequate earthing.

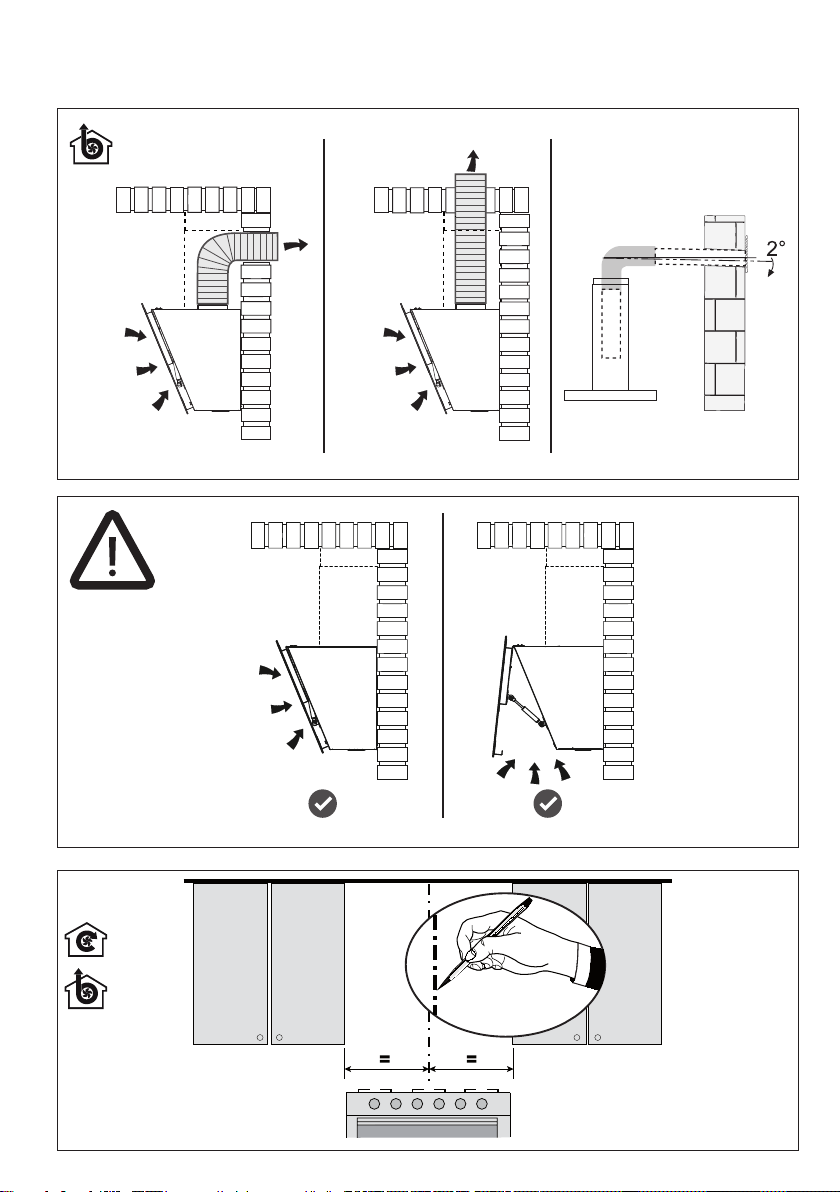

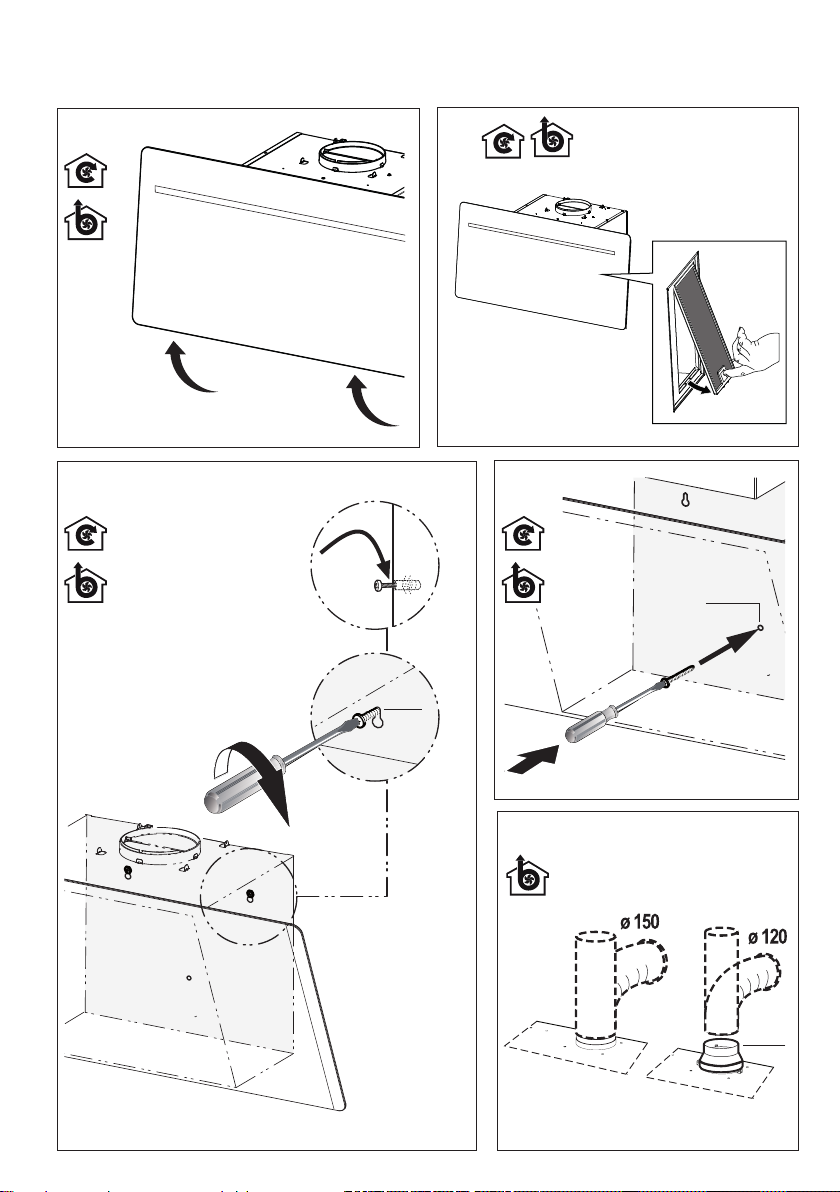

• Connect the extractor to the
exhaust ue through a pipe of
minimum diameter 120 mm.
The route of the ue must be
as short as possible.
• Regulationsconcerningthe dis-
charge of air have to be fullled.
• Do not connect the extractor
hood to exhaust ducts carrying
combustion fumes (boilers, re-
places, etc.).
• If the extractor is used in con-
junction with non-electrical
appliances (e.g. gas burning
appliances), a sufcient degree
of aeration must be guaranteed
in the room in order to prevent
the backow of exhaust gas.
When the cooker hood is used
in conjunction with appliances
supplied with energy other than
electric,the negativepressurein
the room must not exceed 0,04
mbar to prevent fumes being
drawn back into the room by
the cooker hood.
• The air must not be discharged
into a ue that is used for ex-
haustingfumes fromappliances
burning gas or other fuels.
• If the supply cord is damaged, it
must be replaced from the man-
ufacturer or its service agent.
• Connect the plug to a socket
complying with current regula-
tions, located in an accessible
place.
• With regards to the technical
and safety measures to be
adopted for fume discharging
EN

4
it is important to closely follow
the regulations provided by the
local authorities.
WARNING:Before installing
the Hood, remove the pro-
tective lms.
• Useonly screwsand smallparts
in support of the hood.
WARNING:Failure to install
the screws or xing device
in accordance with these
instructions may result in
electrical hazards.
• Do not look directly at the light
through optical devices (binoc-
ulars, magnifying glasses…).
• Do not ambè under the range
hood; risk of re.
• This appliance can be used
by children aged from 8 years
and above and persons with
reduced physical, sensory or
mental capabilities or lack of ex-
perience and knowledge if they
have been given supervision or
instructionconcerning useofthe
appliance in a safe way and un-
derstand the hazards involved.
Children shall not play with the
appliance. Cleaning and user
maintenance shall not be made
by children without supervision.
• Children should be supervised
to ensure that they do not play
with the appliance.
• The appliance is not to be used
by persons (including children)
with reduced physical, sensory
or mental capabilities, or lack
of experience and knowledge,
unless they have been given
supervision or instruction.
Accessible parts may be-
come hot when used with
cooking appliances.
• Clean and/or replace the Filters
after the specied time period
(Fire hazard). See paragraph
Care and Cleaning.
• There shall be adequate ven-
tilation of the room when the
range hood is used at the same
time as appliances burning gas
or other fuels (not applicable to
appliances that only discharge
the air back into the room).
• The symbol on the product
or on its packaging indicates
that this product may not be
treated as household waste.
Instead it shall be handed
over to the applicable col-
lection point for the recycling
of electrical and electronic
equipment. By ensuring this
product is disposed of correctly,
you will help prevent potential
negative consequences for
the environment and human
health, which could otherwise
be caused by inappropriate
waste handling of this product.
For more detailed information
about recycling of this product,
please contact your local city
ofce, your household waste
disposal service or the shop
where you purchased the
product.

5
2. USE
• The extractor hood has been designed
exclusively for domestic use to eliminate
kitchen smells.
• Never use the hood for purposes other
than for which it has been designed.
• Never leave high naked ames under
the hood when it is in operation.
• Adjust the ame intensity to direct it onto
the bottom of the pan only, making sure
that it does not engulf the sides.
• Deep fat fryers must be continuously
monitored during use: overheated oil
can burst into ames.

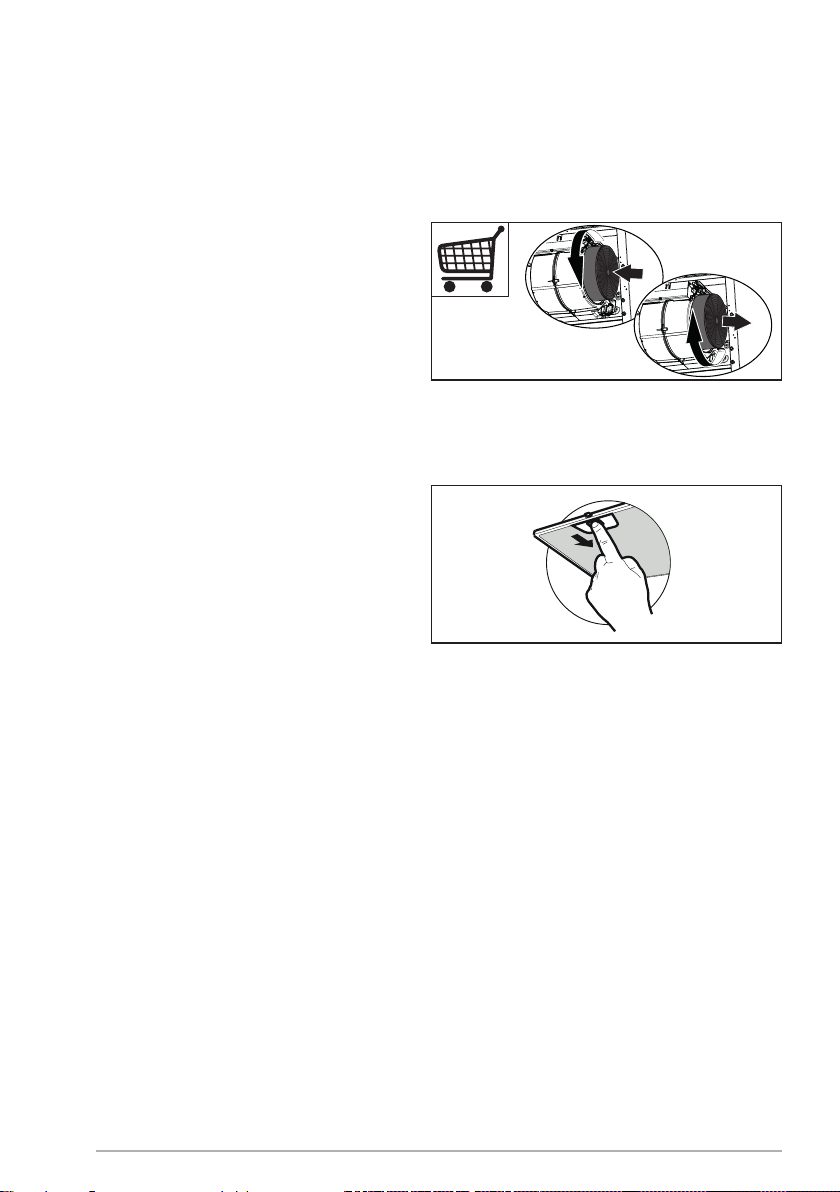

3. CARE AND CLEANING
- The Activated charcoal lter is not wash-
able and cannot be regenerated, and
mustbe replacedapproximately every4
months ofoperation, ormore frequently
for particularly heavy usage (W).
W
- The Grease lters must be cleaned
every 2 months of operation, or more
frequently for particularly heavy usage,
and can be washed in a dishwasher (Z).
Z
• Clean the hood using a damp
cloth and a neutral liquid detergent.
4. CONTROLS
A B C D
Button Function
ATurns the lighting system on and off at maximum
intensity.
B
Turns the suction motor on and off at speed one.
Delay function
Activate automatic switch-off with a 5’ delay.
Suitable to complete elimination of residual
odours. Can be activated from any position,
and is disabled by pressing the button or turning
the motor off.
C
Turns the suction motor on and off at speed two.
Delay function
Activate automatic switch-off with a 5’ delay.
Suitable to complete elimination of residual
odours. Can be activated from any position,
and is disabled by pressing the button or turning
the motor off.
D
Turns the suction motor on and off at speed three.
Delay function
Activate automatic switch-off with a 5’ delay.
Suitable to complete elimination of residual
odours. Can be activated from any position,
and is disabled by pressing the button or turning
the motor off.
5. LIGHTING
• For replacement contact technical support. (“To
purchase contact technical support”).

6
1. INFORMACIÓN DE
SEGURIDAD
Porsu propiaseguridad ypara
el correcto funcionamiento del
aparato, lea atentamente este
manual antes de la instalación y
puesta en marcha. Guarde siem-
pre estas instrucciones con el
aparato, incluso si se cede o
transere a un tercero. Es impor-
tante que los usuarios estén fa-
miliarizados con todas las carac-
terísticas de funcionamiento y
seguridad del aparato.
Loscables deben serconec-
tados por un técnico compe-
tente.
• El fabricante no se hace res-
ponsable de ningún daño que
resulte de una instalación o uso
inadecuado.
• La distancia mínima de seguri-
dad entre la placa de cocción y
lacampanaextractoraesde650
mm (algunos modelos pueden
instalarse a una altura inferior;
véase la sección sobre dimen-
siones de trabajo e instalación).
• Si en las instrucciones de mon-
taje de la placa de cocción a gas
se indica una distancia mayor
que la indicada anteriormente,
debe tenerse en cuenta.
• Compruebe que la tensión de
red coincide con la indicada en
la placa de características del
interior de la campana.
• Losdispositivosde desconexión
deben instalarse en la insta-
lación ja de acuerdo con las
regulaciones para sistemas de
cableado.
• Para los aparatos de la clase
I, compruebe que el suminis-
tro de corriente eléctrica de la
casa tiene una conexión a tierra
adecuada.
• Conectela campana ala chime-
nea con un tubo de un diámetro
mínimo de 120 mm. El trayecto
de humos debe ser lo más corto
posible.
• Debenobservarsetodas lasnor-
mas relativas al escape de aire.
• No conecte la campana extrac-
tora a los conductos de humos
de combustión (p. ej. calderas,
chimeneas, etc.).
• Si la campana se utiliza en com-
binación con equipos no eléc-
tricos (por ejemplo, aparatos de
gas),debe asegurarseungrado
suciente de ventilación en el lo-
cal para evitar el retorno del ujo
de gases de escape. Cuando la
campanaextractoraseutilizaen
combinación con aparatos no
eléctricos, la presión negativa
en el local no debe ser superior
a 0,04 mbar para evitar que los
humos vuelvan al local a través
de la campana extractora.
• El aire no debe descargarse a
través de un conducto utilizado
para los gases de combustión
procedentes de aparatos de
combustión de gas u otros
combustibles.
• Si el cable de alimentación está
ES

7
dañado, debe ser reemplazado
porel fabricanteo poruntécnico
de servicio.
• Conecte la clavija a una toma
de corriente que cumpla la nor-
mativa vigente y sea accesible.
• En cuanto a las medidas técni-
cas y de seguridad a adoptar
para el vertido de humos, es
importantecumplirescrupulosa-
mente las normas establecidas
por las autoridades locales.
ADVERTENCIA: Retire la
película protectora antes de
instalar la campana.
• Utiliceúnicamente tornillosy he-
rramientasquesean adecuados
para la campana.
ADVERTENCIA: Si no se
instalan tornillos o sujetado-
res de acuerdo con estas
instrucciones, se puede
producir una descarga eléc-
trica.
• No observar directamente con
instrumentos ópticos (prismáti-
cos, lupas, etc.).
• No cocine en ambeado bajo
la campana: podría producirse
un incendio.
• Este aparato puede ser utilizado
por niños a partir de los 8 años y
por personas con capacidades
psico-físico-sensoriales redu-
cidas o con una experiencia
y conocimientos insucientes,
siempre que sean cuidadosa-
mentesupervisadose instruidos
sobrecómo utilizarelaparato de
forma segura y sobre los peli-
gros que conlleva. Asegúrese
de que los niños no jueguen
con el aparato. La limpieza y
el mantenimiento por parte del
usuario no deben ser llevados
a cabo por niños, a menos que
sean supervisados.
• Supervise a los niños, asegu-
rándose de que no jueguen con
el aparato.
• El aparato no debe ser utilizado
porpersonas (incluyendoniños)
con capacidades psico-físi-
co-sensoriales reducidas o con
experiencia y conocimientos
insucientes, a menos que sean
cuidadosamente supervisados
e instruidos.
Las piezas accesibles pue-
dencalentarse mucho cuan-
do se utilizan aparatos de
cocina.
• Limpie y/o reemplace los ltros
después del tiempo especica-
do (peligro de incendio). Véase
el apartado Mantenimiento y
limpieza.
• Deberá preverse una ventila-
ción adecuada en el espacio
cuando la campana extractora
de humos se utilice junto con
aparatosque utilicengasuotros
combustibles (no aplicable a los
aparatos que sólo descargan
aire en el local).
• El símbolo en el producto o
en su embalaje indica que este
producto no debe desechar-
se como residuo doméstico

8
normal. Tenga en cuenta que
el producto a eliminar debe
recogerse en un punto de reco-
gida adecuado para el reciclaje
de componentes eléctricos y
electrónicos. Al asegurarse de
que este producto se deseche
correctamente,ayudará aevitar
las posibles consecuencias ne-
gativas para el medio ambiente
y la salud que podrían derivarse
de una eliminación inadecuada
de este producto. Para obtener
información más detallada so-
breel reciclajede esteproducto,
póngase en contacto con el
Municipio, el servicio local de
eliminaciónde residuoso latien-
da donde adquirió el producto.
2. USO
• La campana extractora está diseñada
exclusivamente para uso doméstico, para
eliminar los olores de la cocina.
• Nunca utilice la campana para nes
distintos de aquellos para los que fue
diseñada.
• No deje nunca llamas altas bajo la cam-
pana cuando está en funcionamiento.
• Ajuste la intensidad de la llama para
dirigirla sólo a la parte inferior del reci-
piente de cocción, asegurándose de que
no llegue a los lados.
• Las freidoras deben ser controladas
continuamente durante su uso: el aceite
recalentado puede incendiarse.
3. LIMPIEZA Y
MANTENIMIENTO
- El ltro de carbón activo no se puede lavar
ni regenerar, y se debe cambiar cada 4
meses de funcionamiento aproximada-
mente,ocon mayorfrecuencia sise utiliza
muy frecuentemente (W).
W
- Los ltros de grasa deben limpiarse cada
2 meses de operación, o con mayor fre-
cuenciasise utilizanmuyfrecuentemente
y se pueden lavar en el lavavajillas (Z).
Z
• Limpie la campana con un paño
húmedo y un detergente líquido
suave.

9
4. MANDOS
A B C D
Tecla Función
AEnciende y apaga la instalación de iluminación
a la máxima intensidad.
B
Enciende y apaga el motor de aspiración a la
primera velocidad.
Función Delay
Activa el apagado automático retrasado en
5’. Adecuado para completar la eliminación
de olores residuos. Activable desde cualquier
posición, se desactiva presionando la tecla o
apagando el motor.
C
Enciende y apaga el motor de aspiración a la
segunda velocidad.
Función Delay
Activa el apagado automático retrasado en
5’. Adecuado para completar la eliminación
de olores residuos. Activable desde cualquier
posición, se desactiva presionando la tecla o
apagando el motor.
D
Enciende y apaga el motor de aspiración a la
tercera velocidad.
Función Delay
Activa el apagado automático retrasado en
5’. Adecuado para completar la eliminación
de olores residuos. Activable desde cualquier
posición, se desactiva presionando la tecla o
apagando el motor.
5. ILUMINACIÓN
• Para la sustitución ponerse en contacto con la
asistencia técnica (“Para la compra dirigirse a la
asistencia técnica”).

EN
ES
INSTALLATION MANUAL
MANUAL DE INSTALACIÓN
RU
TR
EN Warning! Before proceeding with instal-
lation, read the Recommendations and
Suggestions in the User Manual.
DE Achtung! Lesen Sie vor Beginn der
Installation die Sicherheitshinweise in
der Bedienungsanleitung.
GR
FR Attention! Veuillez lire les consignes de
sécurité que contient la Notice d’utilisa-
tion avant d’installer l’appareil.
IT Attenzione! Prima di procedere all’instal-
lazione, leggere le Avvertenze e Suggeri-
menti contenute nel Libretto di Uso.
PT Atenção! Antes de continuar a instalação,
leia as informações de segurança no Ma-
nual de Utilizador.
ES ¡Atención! Antes de realizar la instala-
ción, lea la información de seguridad del
Manual del usuario.
NL Waarschuwing! Lees de veiligheidsinfor-
matie in de gebruikershandleiding voor-
dat u met de installatie begint.
PL
SE
CZ
RU
TR
EN Warning! Before proceeding with instal-
lation, read the Recommendations and
Suggestions in the User Manual.
DE Achtung! Lesen Sie vor Beginn der
Installation die Sicherheitshinweise in
der Bedienungsanleitung.
GR
FR Attention! Veuillez lire les consignes de
sécurité que contient la Notice d’utilisa-
tion avant d’installer l’appareil.
IT Attenzione! Prima di procedere all’instal-
lazione, leggere le Avvertenze e Suggeri-
menti contenute nel Libretto di Uso.
PT Atenção! Antes de continuar a instalação,
leia as informações de segurança no Ma-
nual de Utilizador.
ES ¡Atención! Antes de realizar la instala-
ción, lea la información de seguridad del
Manual del usuario.
NL Waarschuwing! Lees de veiligheidsinfor-
matie in de gebruikershandleiding voor-
dat u met de installatie begint.
PL
SE
CZ

11
I = 7x
P = 5x
Q
R
L = 7x
O
M = 2x N2
N1
P2 = 2x

12
1

13
450 min.
450 min.
Ø 8 mm
4x
I - 4x
B
1÷2
B
Ø 8 mm
2x
I - 2x
Ø 8 mm
1x
I - 1x
2
N1

14
O
34
7
56
L
2x
L
1x

15
89
L
4x
M
2x N1

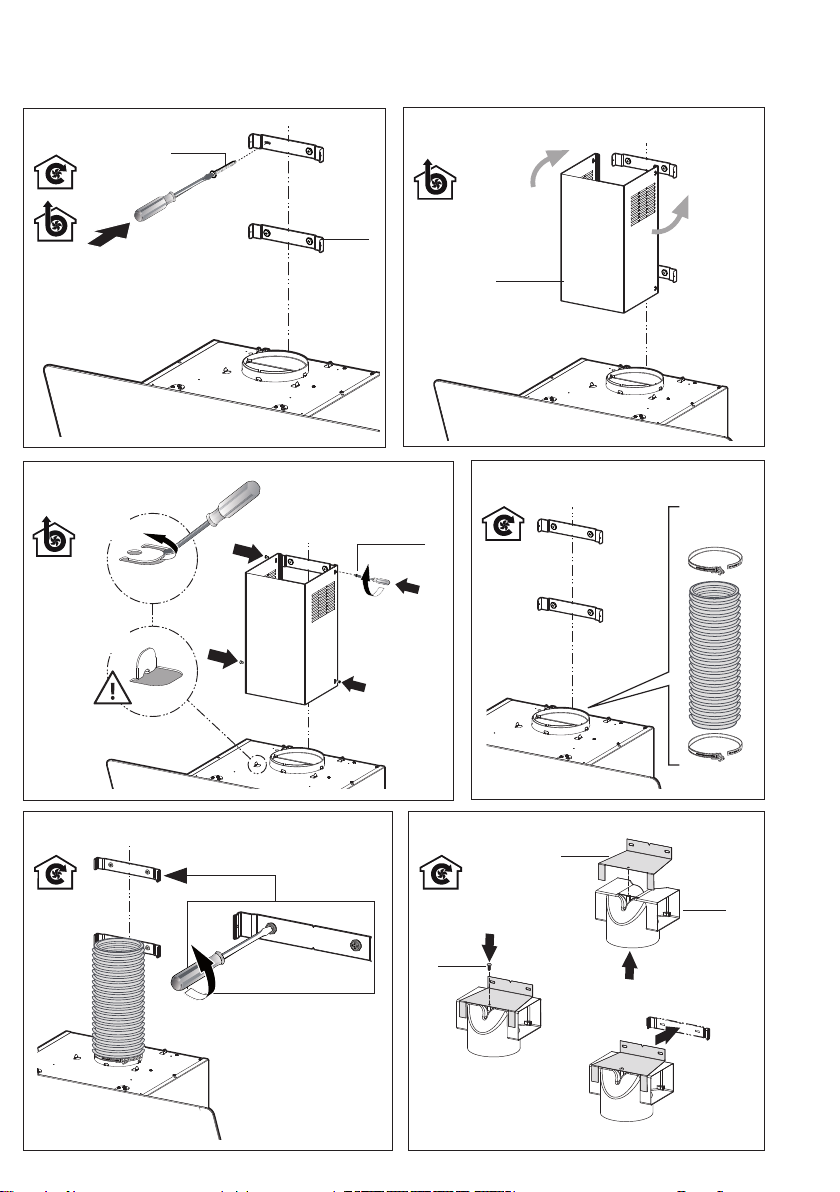

12 13
1
2
3
Q
R
P
10
A
B (4x)
P
4x
11
ø 150

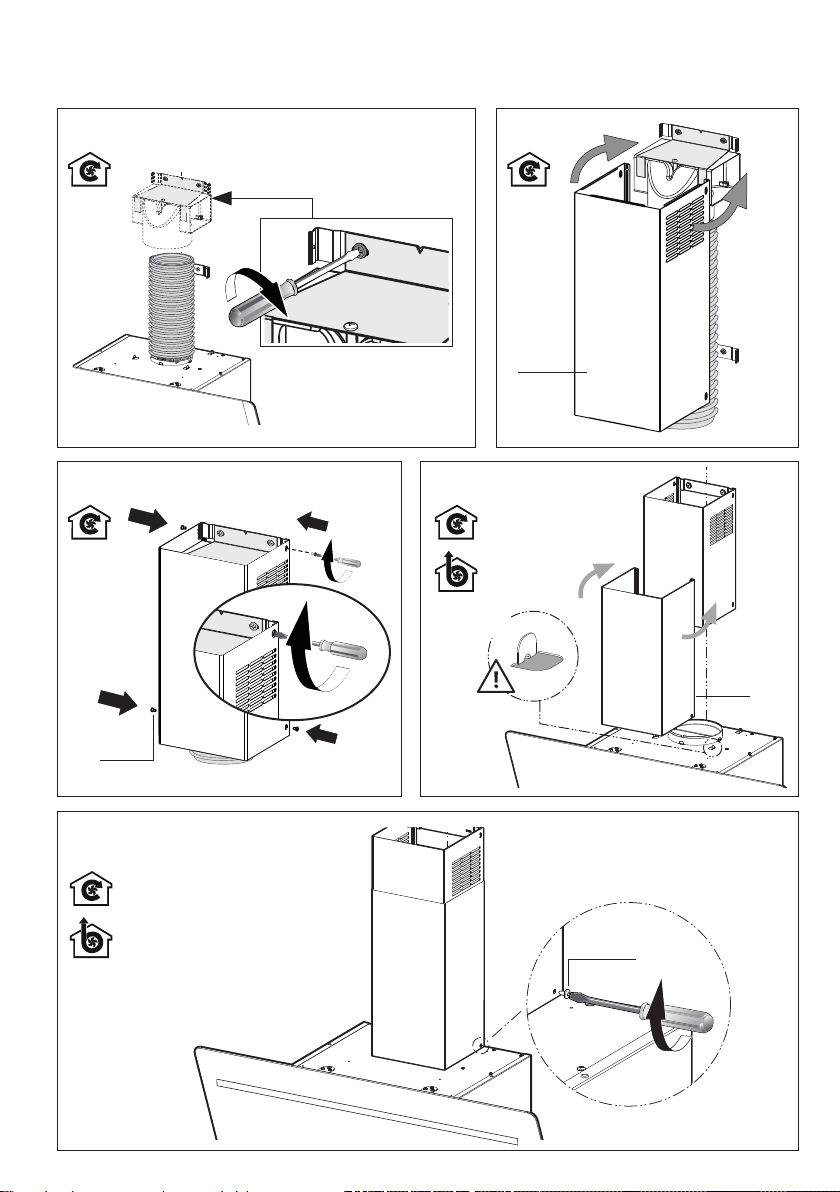

16
4x
N2
18
P2
2x
14
16
15
17
N1
P
4x

17
19
20
W
W
W
W
Z

991.0539.476_01 -180426
D00004679_00
