Franke FSW 918 BK/XS Operation manual

Istruzioni per l’uso e l’installazione
Cappa
Instructions for use and installation
Cooker Hood
Mode d’emploi et installation
Hotte de Cuisine
Bedienungsanleitung und Installation
Dunstabzugshaube
Kullanım ve montaj talimatları
Davlumbaz
Betjenings- og installationsvejledning
Emhætte
Інструкція зексплуатації івстановлення
Витяжка
FSW 918 BK/XS
FSW 918 WH/XS
IT
GB
FR
DE
TR
DK
UK

2
2
INDICE
CONSIGLI E SUGGERIMENTI.............................................................................................................................................. 4
CARATTERISTICHE.............................................................................................................................................................. 7
INSTALLAZIONE ................................................................................................................................................................... 9
USO...................................................................................................................................................................................... 13
MANUTENZIONE ................................................................................................................................................................ 15
INDEX
RECOMMENDATIONS AND SUGGESTIONS ................................................................................................................... 19
CHARACTERISTICS ........................................................................................................................................................... 22
INSTALLATION.................................................................................................................................................................... 24
USE...................................................................................................................................................................................... 28
MAINTENANCE................................................................................................................................................................... 30
SOMMAIRE
CONSEILS ET SUGGESTIONS.......................................................................................................................................... 34
CARACTERISTIQUES......................................................................................................................................................... 37
INSTALLATION.................................................................................................................................................................... 39
UTILISATION ....................................................................................................................................................................... 43
ENTRETIEN......................................................................................................................................................................... 45
INHALTSVERZEICHNIS
EMPFEHLUNGEN UND HINWEISE ................................................................................................................................... 49
CHARAKTERISTIKEN......................................................................................................................................................... 52
MONTAGE ........................................................................................................................................................................... 54
BEDIENUNG........................................................................................................................................................................ 58
WARTUNG........................................................................................................................................................................... 60
IÇERIKLER
TAVSİYELER VE ÖNERİLER.............................................................................................................................................. 64
ÖZELLIKLER........................................................................................................................................................................ 67
MONTAJ............................................................................................................................................................................... 69
KULLANIM ........................................................................................................................................................................... 73
BAKIM .................................................................................................................................................................................. 75
INDHOLD
RÅD OG ANVISNINGER ..................................................................................................................................................... 79
APPARATBESKRIVELSE ................................................................................................................................................... 82
INSTALLATION.................................................................................................................................................................... 84
BRUG................................................................................................................................................................................... 88
VEDLIGEHOLDELSE .......................................................................................................................................................... 90
IT
EN
FR
DE
TR
DK

3
3
ІНДЕКС
РЕКОМЕНДАЦІЇ ТА ПОРАДИ............................................................................................................................................ 94
ХАРАКТЕРИСТИКИ............................................................................................................................................................ 97
ВСТАНОВЛЕННЯ ............................................................................................................................................................... 99
ВИКОРИСТАННЯ ............................................................................................................................................................. 103
ОБСЛУГОВУВАННЯ......................................................................................................................................................... 105
UA

IT 4
4
CONSIGLI E SUGGERIMENTI
Le Istruzioni per l’uso si riferiscono ai diversi modelli di questo
apparecchio. Pertanto, si potrebbero trovare descrizioni di singole
caratteristiche che non appartengono al proprio apparecchio specifico.
INSTALLAZIONE
• Il fabbricante non potrà ritenersi responsabile per eventuali
danni risultanti da un’installazione o utilizzazione
impropria.
• La distanza minima di sicurezza tra il piano cottura e la
cappa aspirante è di 650 mm (alcuni modelli possono
essere installati a un’altezza inferiore; vedere il paragrafo
relativo alle dimensioni di lavoro e all'installazione).
• Controllare che la tensione di rete corrisponda a quella indicata sulla targa
dati applicata all’interno della cappa.
• Per gli apparecchi di Classe I, controllare che la rete di alimentazione
domestica disponga di un adeguato collegamento a massa.
Collegare l'aspiratore al condotto dei fumi mediante un tubo con diametro
minimo di 120 mm. Il percorso dei fumi deve essere il più corto possibile.
• Non collegare la cappa aspirante ai condotti fumari che trasportano fumi di
combustione (per es. caldaie, camini ecc.).
• Se l’aspiratore è utilizzato in combinazione con apparecchi non elettrici (per
es. apparecchi a gas), deve essere garantito un sufficiente grado di
aerazione nel locale per impedire il ritorno di flusso dei gas di scarico. La
cucina deve avere un'apertura comunicante direttamente
con l'esterno per garantire l'afflusso di aria pulita. Quando la
cappa per cucina è utilizzata in combinazione con
apparecchi non alimentati dalla corrente elettrica, la
pressione negativa nel locale non deve superare 0,04 mbar
per evitare che i fumi vengano riaspirati nel locale dalla cappa.
• L'aria non deve essere scaricata attraverso un tubo flessibile utilizzato per
l'aspirazione dei fumi da apparecchi alimentati a gas o altri combustibili (non
utilizzare con apparecchi che scaricano unicamente l'aria nel locale).
• In caso di danneggiamento del cavo di alimentazione, occorre farlo sostituire
dal produttore o dal reparto di assistenza tecnica per evitare qualsiasi
rischio.
2°

IT 5
5
• Se le istruzioni di installazione del piano cottura a gas specificano una
distanza maggiore di quella sopra indicata, è necessario tenerne conto.
Devono essere rispettate tutte le normative riguardanti lo scarico dell'aria.
• Usare solo viti e minuteria di tipo idoneo per la cappa.
Avvertenza: la mancata installazione delle viti o dei dispositivi di fissaggio in
conformità alle presenti istruzioni può comportare rischi di scosse elettriche.
• Collegare la cappa all'alimentazione di rete mediante un interruttore bipolare
con distanza tra i contatti di almeno 3 mm.
USO
•La cappa aspirante è progettata esclusivamente per l’uso domestico allo
scopo di eliminare gli odori dalla cucina.
• Non usare mai la cappa per scopi diversi da quelli per cui è stata progettata.
• Non lasciare mai fiamme alte sotto la cappa quando è in funzione.
• Regolare l'intensità della fiamma in modo da dirigerla esclusivamente verso
il fondo del recipiente di cottura, assicurandosi che non ne avvolga i lati.
• Le friggitrici devono essere costantemente
controllate durante l’uso: l’olio surriscaldato
potrebbe incendiarsi.
• Non cuocere al flambé sotto la cappa: si potrebbe
sviluppare un incendio.
• Questo apparecchio può essere utilizzato da
bambini di età non inferiore a 8 anni e da persone con ridotte capacità psico-
fisico-sensoriali o con esperienza e conoscenze insufficienti, purché
attentamente sorvegliati e istruiti su come utilizzare in modo sicuro
l'apparecchio e sui pericoli che ciò comporta. Assicurarsi che i bambini non
giochino con l'apparecchio. Pulizia e manutenzione da parte dell'utente non
devono essere effettuate da bambini, a meno che non siano sorvegliati.
• Questo apparecchio non deve essere utilizzato da persone (bambini
compresi) con ridotte capacità psico-fisico-sensoriali o con esperienza e
conoscenze insufficienti, a meno che non siano attentamente sorvegliate e
istruite da una persona responsabile della loro incolumità.

IT 6
6
• “ ATTENZIONE: le parti accessibili possono diventare molto calde durante
l’uso degli apparecchi di cottura ”.
MANUTENZIONE
•Spegnere o scollegare l’apparecchio dalla rete di alimentazione prima di
qualunque operazione di pulizia o manutenzione.
• Pulire e/o sostituire i filtri dopo il periodo di tempo specificato (pericolo di
incendio).
• I filtri antigrasso devono essere puliti ogni 2 mesi di funzionamento o più
frequentemente in caso di utilizzo molto intenso e possono essere lavati in
lavastoviglie.
• Il filtro al carbone attivo non è lavabile né è rigenerabile e deve essere
sostituito ogni 4 mesi di funzionamento circa o più frequentemente in caso di
utilizzo molto intenso.
• "Vi è il rischio di incendio se la pulizia non viene effettuata secondo le
istruzioni".
• Pulire la cappa utilizzando un panno umido e un detergente liquido neutro.
Il simbolo sul prodotto o sulla sua confezione indica che il prodotto non
può essere smaltito come un normale rifiuto domestico. Il prodotto da smaltire
deve essere conferito presso un apposito centro di raccolta per il riciclaggio
dei componenti elettrici ed elettronici. Assicurandosi che questo prodotto sia
smaltito correttamente, si contribuirà a prevenire potenziali conseguenze
negative per l’ambiente e per la salute che potrebbero altrimenti derivare dal
suo smaltimento inadeguato. Per informazioni più dettagliate sul riciclaggio di
questo prodotto, contattare il Comune, il servizio locale di smaltimento rifiuti
oppure il negozio dove è stato acquistato il prodotto.

IT 7
7
CARATTERISTICHE
Componenti
Rif. Q.tà Componenti di Prodotto
11 Corpo Cappa completo di: Comandi, Lu-
ce, Gruppo Ventilatore, Filtri
2.1 1 Camino Superiore
2.2 1 Camino Inferiore
81 Griglia direzionata Uscita Aria
91 Flangia riduzione 150-120
14.1 2 Prolunga Raccordo Uscita Aria
15 1 Raccordo Uscita Aria
16 1 Coperchio filtrante
20 1 Ventosa
Rif. Q.tà Componenti di Installazione
7.2.1 2 Staffe Fissaggio Camino Superiore
7.3 1 Staffa Sostegno Raccordo
11 6 Tasselli
11a 2 Tasselli SB 12/10
12a 6 Viti 4,2 x 44,4
12c 10 Viti 2,9 x 6,5
12e 2 Viti 2,9 x 9,5
Q.tà Documentazione
1 Libretto Istruzioni

IT 8
8
Ingombro
81
Min.
368mm
Min.
368mm

IT 9
9
INSTALLAZIONE
Foratura Parete e Fissaggio Staffe
11a
11
22
249 249
960 X
1÷2
7.2.1
368
210 210
458
7.3
7.2.1
Tracciare sulla Parete:
• una linea Verticale fino al soffitto o al limite superiore, al centro della zona prevista per il
montaggio della Cappa;
• una linea Orizzontale a 960 mm min. sopra il Piano di Cottura.
• Segnare un punto (1) sulla linea orizzontale a 249 mm alla destra della linea verticale di rife-
rimento.
• Ripetere questa operazione dalla parte opposta, verificandone il livellamento.
• Segnare come indicato, un punto di riferimento (2) a 210 mm dalla linea Verticale di riferi-
mento, e 458 mm sopra il Piano di Cottura.
• Ripetere questa operazione dalla parte opposta, verificandone il livellamento.
• Forare ø 12 mm i punti (1) segnati.
• Forare ø 8 mm il punto (2) segnato.
• Inserire i tasselli con staffa 11a nei fori (1) e avvitare.
• Inserire il tassello 11 nel foro (2).
• Appoggiare come indicato la Staffa 7.2.1 a 1-2 mm dal soffitto o dal limite superiore, alline-
ando il suo centro (intagli) sulla linea Verticale di riferimento.
• Segnare i centri dei Fori della Staffa.
• Appoggiare come indicato la Staffa 7.2.1 a X mm sotto la prima staffa (X = altezza Camino
Superiore in dotazione), allineando il suo centro (intagli) sulla linea Verticale di riferimento.
• Segnare i centri dei Fori della Staffa.
• Forare ø 8 mm i punti segnati.
• Inserire i tasselli 11 nei fori.
• Fissare la Staffa inferiore 7.2.1 utilizzando le Viti 12a (4,2 x 44,4 ) in dotazione.
• Fissare insieme la Staffa superiore 7.2.1 e la Staffa sostegno raccordo 7.3 utilizzando le 2
viti 12a (4,2 x 44,4) in dotazione.
12a 11

IT 1
10
Montaggio Corpo Cappa
• Regolare le due viti Vr, delle staffe 11a, ad ini-
zio corsa (B).
• Agganciare il corpo cappa alle 2 staffe 11a.
• Collegare la Cappa all’Alimentazione di Rete
interponendo un Interruttore bipolare con apertu-
ra dei contatti di almeno 3mm.
• Aprire il pannello superiore (Vedi Paragrafo
USO)
• Aprire l’Anta Inferiore tirandola con le mani ver-
so il basso.
• Togliere i Filtri Antigrasso agendo sulle apposite
maniglie.
• Dall’interno del corpo cappa agire sulle Viti Vr
per livellare il Corpo Cappa.
Attenzione: Per eventuali irregolarità del muro che
causano il non perfetto allineamento dei Pannelli di
Vetro agire sui pomelli interni al corpo Cappa sulla
parte inferiore per l'allineamento.
• Avvitare le viti di sicurezza 11.
• Rimontare i Filtri Antigrasso, chiudere il pannel-
lo superiore (Vedi Paragrafo USO).
• Scollegare la Cappa dall’Alimentazione di Rete.
Attenzione: Se l’Anta in fase di Apertura o Chiusura
dovesse incontrare un ostacolo si blocca, rimuoven-
do l’ostacolo e premendo di nuovo il Tasto l’Anta si
Aprirà.
Attenzione: In caso di guasto controllare il fusibile.
(B)
11a
Vr
11
Sostituzione fusibile
• Il fusibile è posizionato in alto a destra, ruotare
come indicato il portafusibile e sostituire il fu-
sibile con uno di uguali caratteristiche.

IT 1
11
Connessioni
USCITA ARIA VERSIONE ASPIRANTE
Per installazione in Versione Aspirante collegare la Cappa alla
tubazione di uscita per mezzo di un tubo rigido o flessibile di
ø150 o 120 mm, la cui scelta è lasciata all'installatore.
• Per collegamento con tubo ø120 mm, inserire la Flangia di
riduzione 9sull’Uscita del Corpo Cappa.
• Fissare il tubo con adeguate fascette stringitubo. Il materiale
occorrente non è in dotazione.
• Togliere eventuali Filtri Antiodore al Carbone attivo.
ø 150
9
ø 120
Uscita aria Versione Filtrante
Per installazione in Versione Filtrante è necessario acquistare il
kit opzionale Cartuccia al carbone attivo.
• Rimuovere l’angolare di fissaggio camino
• Avvitare il coperchio filtrante sull’uscita aria, utilizzando
quattro viti 12c (2,9 x 6,5).
• Fissare la Griglia direzionata 8sull’uscita dell’aria riciclata
con 2 Viti 12d (2,9 x 9,5) in dotazione.
16
12c
12d
8
USCITA ARIA VERSIONE FILTRANTE
• Inserire lateralmente le Prolunghe Raccordo 14.1 sul Rac-
cordo 15.
• Inserire il Raccordo 15 nella Staffa di Sostegno 7.3 fissando-
lo con una Vite.
• Assicurarsi che l’uscita delle Prolunghe Raccordo 14.1 risulti
in corrispondenza delle bocchette del Camino sia in orizzon-
tale che in verticale.
• Collegare il Raccordo 15 all’Uscita del Corpo Cappa per
mezzo di un tubo rigido o flessibile di ø150 mm, la cui scel-
ta è lasciata all'installatore.
• Assicurarsi della presenza del Filtro Antiodore al Carbone
attivo.
15
ø 150
14.1
7.3

IT 1
12
CONNESSIONE ELETTRICA
• Ricollegare la Cappa all’Alimentazione di Rete.
• Tenere premuto per più di 2 Secondi il Tasto “A” ( Vedi
Paragrafo “Uso” ) per aprire il pannello superiore.
• Rimuovere i Filtri antigrasso ( Vedi Paragrafo “Manuten-
zione” ) e assicurarsi che il connettore del Cavo di alimen-
tazione sia correttamente inserito nella presa
dell’Aspiratore
Montaggio Camino
Camino superiore
• Allargare leggermente le due falde laterali, agganciarle die-
tro le Staffe 7.2.1 e richiuderle fino a battuta.
• Fissare lateralmente alle Staffe con 4 Viti 12c (2,9 x 9,5) in
dotazione.
• Assicurarsi che l’uscita delle Prolunghe Raccordo risulti in
corrispondenza delle bocchette del Camino.
Camino inferiore
• Allargare leggermente le due falde laterali del Camino, ag-
ganciarle tra il Camino superiore e la parete e richiuderle
fino a battuta.
• Fissare lateralmente la parte inferiore al Corpo Cappa, con
2 Viti 12c (2,9 x 9,5) in dotazione.
12c
12c
12c
2.1
2.2
2

IT 1
13

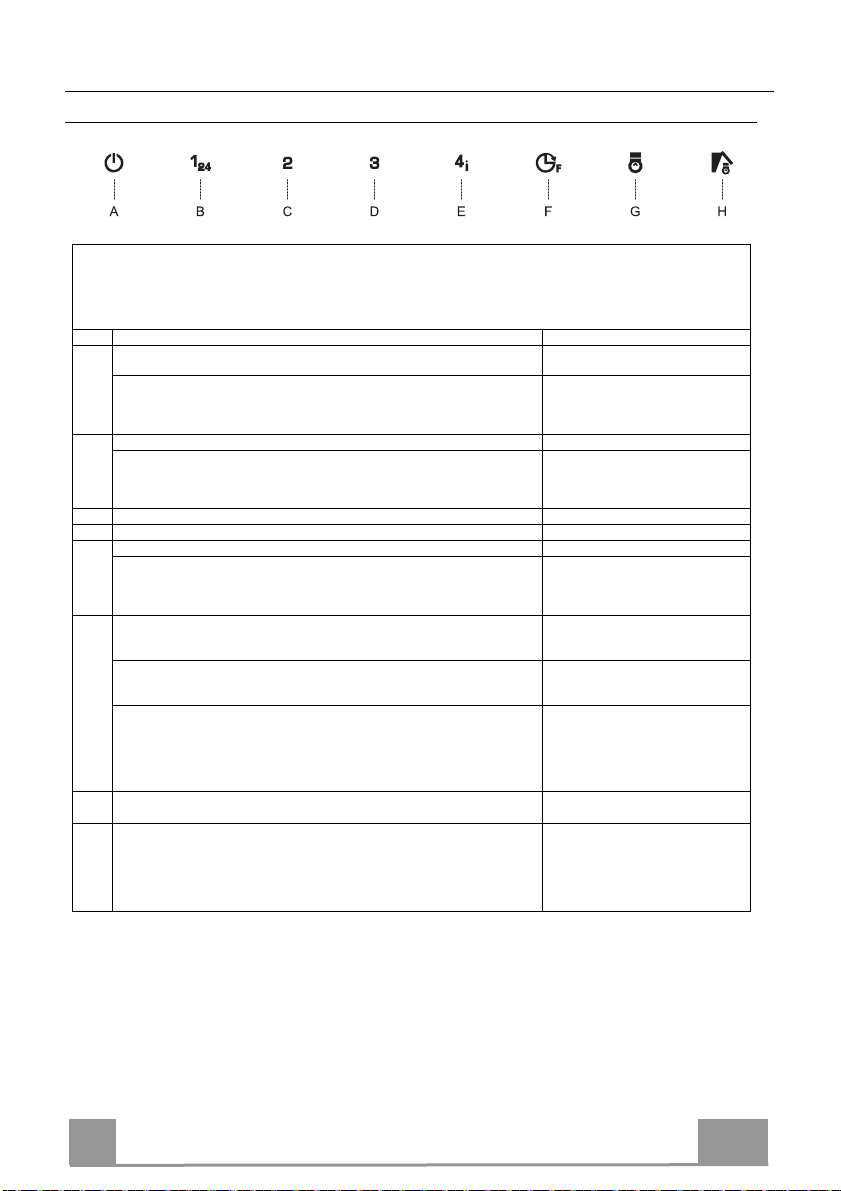

USO
Quadro comandi
- Quando la cappa viene alimentata il Led A lampeggia per circa 10 secondi; in questo intervallo di tempo l’interfaccia non è abilitata.
- Quando non sono attive le funzioni sul pannello comandi è visibile solo il tasto A, premendo il quale si rendono visibili tutti gli altr
i
comandi.
- Le funzioni selezionate sono indicate retro-illuminando il tasto alla massima intensità, mentre le altre rimangono illuminate ad inten-
sità ridotta.
- Se tutte le funzioni sono spente il pannello si spegne dopo 30 secondi, oppure premendo il tasto A.
Tasto Funzione Display
Premuto brevemente spegne il motore. Led tasto Aacceso fisso (quando il motore
è acceso)
A
Tenendo il tasto premuto per circa 4 secondi, quando tutti i carichi sono spenti (Motore+Luci)
e non ci sono allarmi in corso, si attiva /disattiva il telecomando.
La proceduta è attivabile da qualunque posizione dell’anta.
2 lampeggi dei led Tasti Ae Bindicano il
telecomando attivato;
1 lampeggio dei led tasti Ae Bindica il
telecomando disattivato;
Premuto brevemente attiva la prima velocità. Led tasto Bacceso fissoB
Premuto per 2 secondi attiva la funzione 24H dove il motore si accende ad una velocità che
consente l’aspirazione per 10 minuti ogni ora; al temine delle 24h la funzione si disattiva.
Per disattivarla, si preme di nuovo per 2 secondi il tasto B, oppure si preme il tasto Ao il tasto
H.
Led tasto Blampeggia (ogni 0,5 secondi
nei 10 minuti on ed ogni 2 secondi nei 50
minuti off)
C Attiva la seconda velocità. I Leds dei tasti C ed A sono accesi fissi
D Attiva la terza velocità. I Leds dei tasti D ed A sono accesi fissi
Premuto brevemente attiva la quarta velocità. I Leds dei tasti E ed A sono accesi fissiE
Premuto per 2 secondi attiva la velocità Intensiva, tale velocità è temporizzata a 6 minuti, al
termine dei quali il sistema ritorna alla velocità precedentemente impostata.
Non è attivabile se attive le funzioni Delay o 24H.
Si disattiva premendo un qualsiasi tasto velocità o spegnendo il Motore.
Led tasto Eacceso (lampeggia ogni secon-
do) e Led tasto Aacceso fisso
Premuto brevemente attiva/disattiva il DELAY, lo spegnimento automatico del Motore e
dell’Illuminazione ritardato di 30’.
Attivabile da motore acceso (ad eccezione dell’intensiva e del 24).
Led tasto Facceso fisso se attiva la funzio-
ne
Tenendo il tasto premuto per circa 4 secondi, quando tutti i carichi sono spenti (Moto-
re+Luce), si attiva l’allarme dei Filtri al Carbone attivo.
Per disattivarlo, si preme di nuovo il tasto per altri 4 secondi.
2 lampeggi dei leds Tasti Fe B
1 lampeggio dei leds Tasti Fe B
F
Con l’allarme filtri in corso, premendo brevemente il tasto si effettua il Reset dell’allarme.
Tali segnalazioni sono visibili solo a motore spento e con il pannello di controllo attivo.
Il Reset è segnalato dallo spegnimento del Led F.
Dopo 100 ore di Funzionamento il Led
tasto Fsi accende fisso per segnalare la
saturazione dei Filtri Metallici.
Dopo 200 ore di Funzionamento Led tasto
Fsi accende lampeggiante per segnalare la
saturazione dei Filtri al Carbone Attivo.
G Premuto brevemente accende e spegne le Luci Secondarie (faretti) alla massima intensità.
Il tasto è attivo anche con l’anta chiusa.
Led tasto Gacceso fisso
H Anta Chiusa:
- Premuto per circa 2 secondi apre l’anta, accende il motore alla prima velocità ed accende le
Luci principali (Led).
Anta Aperta:
- Premuto brevemente accende o spegne le Luci Principali (Led).
- Premuto per circa 2 secondi spegne tutto (Motore e Luci Principali) e chiude l’anta.
Led tasto Hacceso fisso quando le luci
principali sono accese.

IT 1
14
TELECOMANDO (OPZIONALE)
Questo apparecchio può essere comandato per mezzo di
un telecomando, alimentato con pile alcaline zinco-
carbone da 1,5 V del tipo standard LR03-AAA (non
incluse).
• Non riporre il telecomando in prossimità di fonti di
calore.
• Non disperdere le pile nell’ambiente, depositarle ne-
gli appositi contenitori.
Quadro comandi Telecomando
Motore Anta Chiusa: Apre l’anta e accende il Motore all’ultima velocità impostata
e le Luci Principali.
Anta Aperta: premuto brevemente On / Off Motore.
Anta Aperta: premuto per 2 secondi spegne il Motore e le Luci Principali e
chiude l’Anta.
Decrementa la velocità di esercizio ad ogni pressione.
Incrementa la velocità di esercizio ad ogni pressione.
Intensiva Attiva la funzione Intensiva (attivabile con anta aperta).
Delay/24H Premuto brevemente attiva la funzione Delay.
Premuto per 2 secondi: Attiva / Disattiva funzione 24H (attivabile con anta
aperta).
Luce Anta Aperta: premuto brevemente On / Off luci principali.
Attenzione: Se la cappa viene comandata col telecomando la simbologia dei comandi non è attiva; se si
desidera attivarla premere il Tasto A dei comandi Cappa.

IT 1
15
MANUTENZIONE
Filtri antigrasso metallici
Sono lavabili anche in lavastoviglie, e necessitano di essere lavati
quando sul display il Led tasto Fsi accende fisso o almeno ogni 2
mesi circa di utilizzo o più frequentemente, per un uso
particolarmente intenso.
Reset del segnale di allarme
• Con l’allarme filtri in corso, premere brevemente il tasto F
(vedi paragrafo USO).
Pulizia Filtri
• Se chiusa, aprire l’Anta premendo per circa 2 secondi il Tasto
H(Vedi USO).
• Togliere i Filtri uno alla volta, spingendoli verso la parte
posteriore del gruppo e tirando contemporaneamente verso il
basso.
• Lavare i Filtri evitando di piegarli, e lasciarli asciugare prima
di rimontarli. (Un’eventuale cambiamento del colore della
superficie del filtro, che potrebbe verificarsi nel tempo, non
pregiudica assolutamente l’efficienza dello stesso.)
• Rimontarli facendo attenzione a mantenere la maniglia verso la
parte visibile esterna.

IT 1
16
Filtri antiodore al Carbone attivo (Versione Filtrante)
Non è lavabile e non è rigenerabile, va sostituito quando sul display il Led tasto Fsi accende
lampeggiante o almeno ogni 4 mesi. La segnalazione di Allarme va preventivamente attivata.
Attivazione del segnale di allarme
• Nelle Cappe in Versione Filtrante, la segnalazione di Allarme saturazione Filtri va attivata al
momento dell’installazione o successivamente.
• Spegnere le Luci e il Motore di aspirazione.
• Premere il tasto F per circa 4 secondi,terminati i quali:
• Doppio lampeggio dei leds Tasti Fe B: Allarme saturazione Filtro C.A. ATTIVATO
• Singolo lampeggio dei leds Tasti Fe B: Allarme saturazione Filtro C.A. DISATTIVATO
SOSTITUZIONE FILTRO ANTIODORE AL CARBONE ATTIVO
Reset del segnale di allarme
• Con l’allarme filtri in corso, premere brevemente il tasto F
(vedi paragrafo USO).
Sostituzione Filtro
• Se chiusa, aprire l’Anta premendo per circa 2 secondi il Tasto
H (Vedi USO).
• Togliere i Filtri antigrasso.
• Rimuovere i Filtri antiodore al Carbone attivo saturi, come in-
dicato (A).
• Montare i nuovi Filtri, come indicato (B).
• Rimontare i Filtri antigrasso.
A
B

IT 1
17
Pulizia interna della Cappa
E’ necessario pulire regolarmente la Cappa al suo
interno, per farlo procedere come segue:
• Aprire l’Anta Superiore (Vedi USO).
• Aprire l’Anta Inferiore tirandola con le mani verso il
basso.
• Pulire internamente la Cappa.
• Richiudere l'anta inferiore verificando che sia corret-
tamente agganciata al fine di evitare una riapertura ac-
cidentale della stessa.
Illuminazione
• Per la sostituzione contattare l’Assistenza Tecnica
("Per l'acquisto rivolgersi all'assistenza tecnica").

IT 1
18
Illuminazione
SOSTITUZIONE LAMPADE
Lampade alogene da 20 W
• Estrarre la Lampada dal Supporto.
• Sostituirla con una nuova di uguali caratteristiche,
facendo attenzione ad inserire correttamente i due
spinotti nella sede del Supporto.
Lampada Assorbimento (W) Attacco Voltaggio (V) Dimensione (mm) Codice ILCOS
28 E14 220 – 240 104 x 35 HSGSB/C/UB-28-220/240-E14
28 E14 230 85x25 HDG-28-230-E14-25
20 G4 12 33 x 9 HSG/C/UB-20-12-G4
35 GU10 230 51 x 50,7 HAGS-35-230-GU10-51/40
50 GU10 230 51 x 50,7 HAGS-35-230-GU10-51/20
20 GU4 12 40 x 35 HRGS-20-12-GU4-35/30
20 GU5.3 12 46 x 51 HRGS-20-12-GU5.3-50/10
16 G13 95 720 x 26 FD-16/40/1B-E-G13-26/720
18 G13 57 589,8 x 26 FD-18/40/1B-E-G13-26/600
9 G23
60 (lampada)
220-240 (starter) 167 x 28 FSD-9/27/1B-I-G23
11 G23
91 (lampada)
220-240 (starter) 235,8 x 28 FSD-11/40/1B-I-G23

EN 1
19
RECOMMENDATIONS AND SUGGESTIONS
The Instructions for Use apply to several versions of this appliance.
Accordingly, you may find descriptions of individual features that do not
apply to your specific appliance.
INSTALLATION
•The manufacturer will not be held liable for any damages resulting from
incorrect or improper installation.
• The minimum safety distance between the cooker top and the extractor hood
is 650 mm (some models can be installed at a lower height, please refer to
the paragraphs on working dimensions and installation).
• Check that the mains voltage corresponds to that indicated on the rating
plate fixed to the inside of the hood.
• For Class I appliances, check that the domestic power supply guarantees
adequate earthing.
Connect the extractor to the exhaust flue through a pipe of minimum
diameter 120 mm. The route of the flue must be as short as possible.
• Do not connect the extractor hood to exhaust ducts
carrying combustion fumes (boilers, fireplaces, etc.).
• If the extractor is used in conjunction with non-electrical
appliances (e.g. gas burning appliances), a sufficient
degree of aeration must be guaranteed in the room in
order to prevent the backflow of exhaust gas. The
kitchen must have an opening communicating directly
with the open air in order to guarantee the entry of clean air. When the
cooker hood is used in conjunction with appliances supplied with energy
other than electric, the negative pressure in the room must not exceed 0,04
mbar to prevent fumes being drawn back into the room by the cooker hood.
• The air must not be discharged into a flue that is used for
exhausting fumes from appliances burning gas or other
fuels (not applicable to appliances that only discharge the
air back into the room).
• In the event of damage to the power cable, it must be
replaced by the manufacturer or by the technical service
department, in order to prevent any risks.
2°

EN 2
20
• If the instructions for installation for the gas hob specify a greater distance
specified above, this has to be taken into account. Regulations concerning
the discharge of air have to be fulfilled.
• Use only screws and small parts in support of the hood.
Warning: Failure to install the screws or fixing device in accordance with
these instructions may result in electrical hazards.
• Connect the hood to the mains through a two-pole switch having a contact
gap of at least 3 mm.
USE
•The extractor hood has been designed exclusively for domestic use to
eliminate kitchen smells.
• Never use the hood for purposes other than for which it has been designed.
• Never leave high naked flames under the hood when it is in operation.
• Adjust the flame intensity to direct it onto the bottom of the pan only, making
sure that it does not engulf the sides.
• Deep fat fryers must be continuously monitored
during use: overheated oil can burst into flames.
• Do not flambè under the range hood; risk of fire.
• This appliance can be used by children aged from
8 years and above and persons with reduced
physical, sensory or mental capabilities or lack of
experience and knowledge if they have been given supervision or instruction
concerning use of the appliance in a safe way and understand the hazards
involved. Children shall not play with the appliance. Cleaning and user
maintenance shall not be made by children without supervision.
• This appliance is not intended for use by persons (including children) with
reduced physical, sensory or mental capabilities, or lack of experience and
knowledge, unless they have been given supervision or instruction
concerning use of the appliance by a person responsible for their safety.
