Franke FTF 6042XSL Operation manual

Istruzioni per l’uso e l’installazione
Cappa
Instructions for use and installation
Cooker Hood
Mode d’emploi et installation
Hotte de Cuisine
Bedienungsanleitung und Installation
Dunstabzugshaube
Kullanım ve montaj talimatları
Davlumbaz
Upute za korištenje i instalaciju
Kapuljača
IT
GB
FR
DE
TR
HR
FTF 6042XSL
FTF 904XSL
FTF 604XSL
FTF 904 XS LED1
FTF 604 XS LED1

2
2
INDICE
CONSIGLI E SUGGERIMENTI.............................................................................................................................................. 3
GENERALITÀ – AVVERTENZE PER LA SICUREZZA......................................................................................................... 6
INSTALLAZIONE ................................................................................................................................................................... 7
USO........................................................................................................................................................................................ 8
MANUTENZIONE .................................................................................................................................................................. 9
INDEX
RECOMMENDATIONS AND SUGGESTIONS ................................................................................................................... 11
GENERAL INFORMATION - SAFETY WARNINGS ........................................................................................................... 14
INSTALLATION.................................................................................................................................................................... 15
USE...................................................................................................................................................................................... 16
MAINTENANCE................................................................................................................................................................... 17
SOMMAIRE
CONSEILS ET SUGGESTIONS.......................................................................................................................................... 19
GENERALITES - CONSEILS CONCERNANT LA SECURITE........................................................................................... 22
INSTALLATION.................................................................................................................................................................... 23
UTILISATION ....................................................................................................................................................................... 24
ENTRETIEN......................................................................................................................................................................... 25
INHALTSVERZEICHNIS
EMPFEHLUNGEN UND HINWEISE ................................................................................................................................... 27
ALLGEMEINES - SICHERHEITSHINWEISE ...................................................................................................................... 30
MONTAGE ........................................................................................................................................................................... 31
BEDIENUNG........................................................................................................................................................................ 32
WARTUNG........................................................................................................................................................................... 33
IÇERIKLER
TAVSİYELER VE ÖNERİLER.............................................................................................................................................. 35
GENEL BİLGİLER - GÜVENLİK UYARILARI...................................................................................................................... 38
MONTAJ............................................................................................................................................................................... 39
KULLANIM ........................................................................................................................................................................... 40
BAKIM .................................................................................................................................................................................. 41
KAZALO
SAVJETI I PREPORUKE..................................................................................................................................................... 43
OPĆI PODACI - SIGURNOSNE UPUTE............................................................................................................................. 46
INSTALIRANJE.................................................................................................................................................................... 47
KORIŠTENJE....................................................................................................................................................................... 48
ODRŽAVANJE..................................................................................................................................................................... 49
IT
EN
FR
DE
TR
HR

IT 3
3
CONSIGLI E SUGGERIMENTI
Le Istruzioni per l’uso si riferiscono ai diversi modelli di questo
apparecchio. Pertanto, si potrebbero trovare descrizioni di singole
caratteristiche che non appartengono al proprio apparecchio specifico.
INSTALLAZIONE
• Il fabbricante non potrà ritenersi responsabile per eventuali
danni risultanti da un’installazione o utilizzazione
impropria.
• La distanza minima di sicurezza tra il piano cottura e la
cappa aspirante è di 650 mm (alcuni modelli possono
essere installati a un’altezza inferiore; vedere il paragrafo
relativo alle dimensioni di lavoro e all'installazione).
• Controllare che la tensione di rete corrisponda a quella indicata sulla targa
dati applicata all’interno della cappa.
• Per gli apparecchi di Classe I, controllare che la rete di alimentazione
domestica disponga di un adeguato collegamento a massa.
Collegare l'aspiratore al condotto dei fumi mediante un tubo con diametro
minimo di 120 mm. Il percorso dei fumi deve essere il più corto possibile.

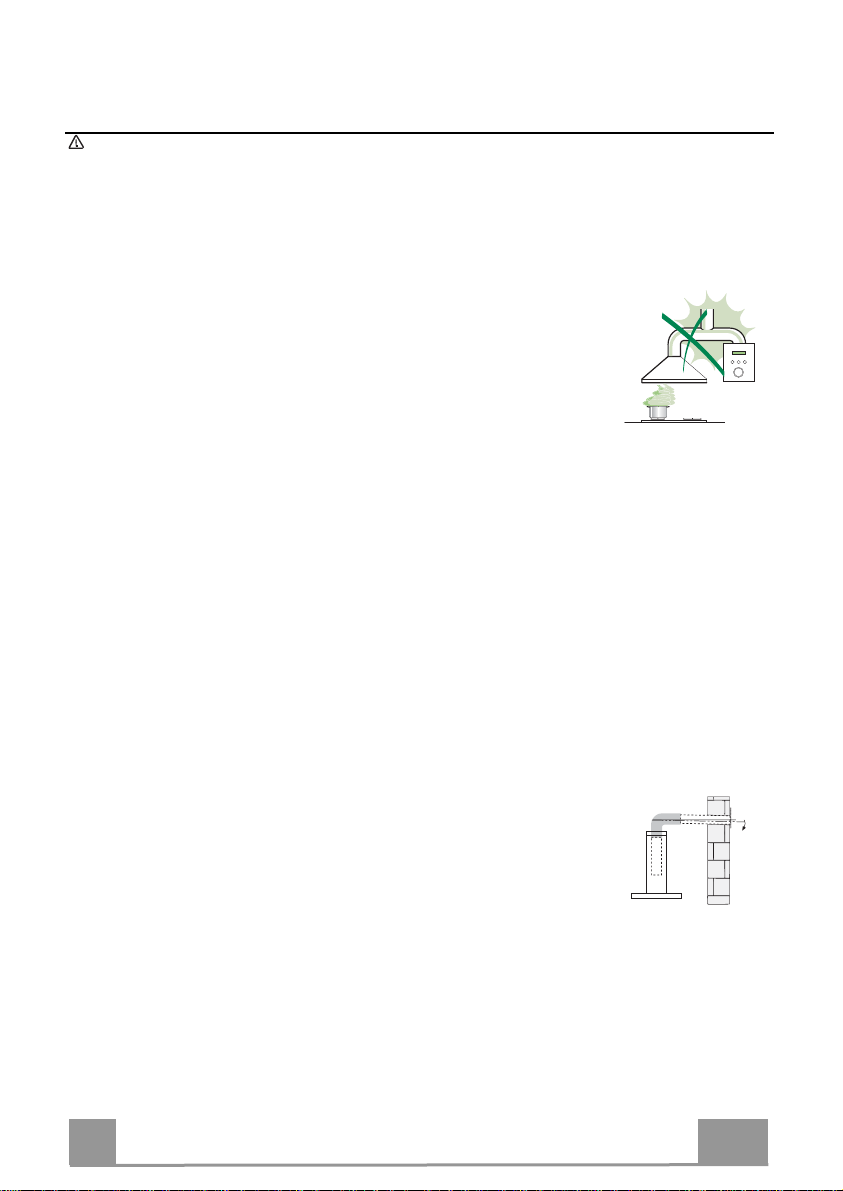

• Non collegare la cappa aspirante ai condotti fumari che trasportano fumi di
combustione (per es. caldaie, camini ecc.).
• Se l’aspiratore è utilizzato in combinazione con apparecchi non elettrici (per
es. apparecchi a gas), deve essere garantito un sufficiente grado di
aerazione nel locale per impedire il ritorno di flusso dei gas di scarico. La
cucina deve avere un'apertura comunicante direttamente
con l'esterno per garantire l'afflusso di aria pulita. Quando la
cappa per cucina è utilizzata in combinazione con
apparecchi non alimentati dalla corrente elettrica, la
pressione negativa nel locale non deve superare 0,04 mbar
per evitare che i fumi vengano riaspirati nel locale dalla cappa.
• L'aria non deve essere scaricata attraverso un tubo flessibile utilizzato per
l'aspirazione dei fumi da apparecchi alimentati a gas o altri combustibili (non
utilizzare con apparecchi che scaricano unicamente l'aria nel locale).
• In caso di danneggiamento del cavo di alimentazione, occorre farlo sostituire
dal produttore o dal reparto di assistenza tecnica per evitare qualsiasi
rischio.
2°

IT 4
4
• Se le istruzioni di installazione del piano cottura a gas specificano una
distanza maggiore di quella sopra indicata, è necessario tenerne conto.
Devono essere rispettate tutte le normative riguardanti lo scarico dell'aria.
• Usare solo viti e minuteria di tipo idoneo per la cappa.
Avvertenza: la mancata installazione delle viti o dei dispositivi di fissaggio in
conformità alle presenti istruzioni può comportare rischi di scosse elettriche.
• Collegare la cappa all'alimentazione di rete mediante un interruttore bipolare
con distanza tra i contatti di almeno 3 mm.
USO
• La cappa aspirante è progettata esclusivamente per l’uso domestico allo
scopo di eliminare gli odori dalla cucina.
• Non usare mai la cappa per scopi diversi da quelli per cui è stata progettata.
• Non lasciare mai fiamme alte sotto la cappa quando è in funzione.
• Regolare l'intensità della fiamma in modo da dirigerla esclusivamente verso
il fondo del recipiente di cottura, assicurandosi che non ne avvolga i lati.
• Le friggitrici devono essere costantemente
controllate durante l’uso: l’olio surriscaldato
potrebbe incendiarsi.

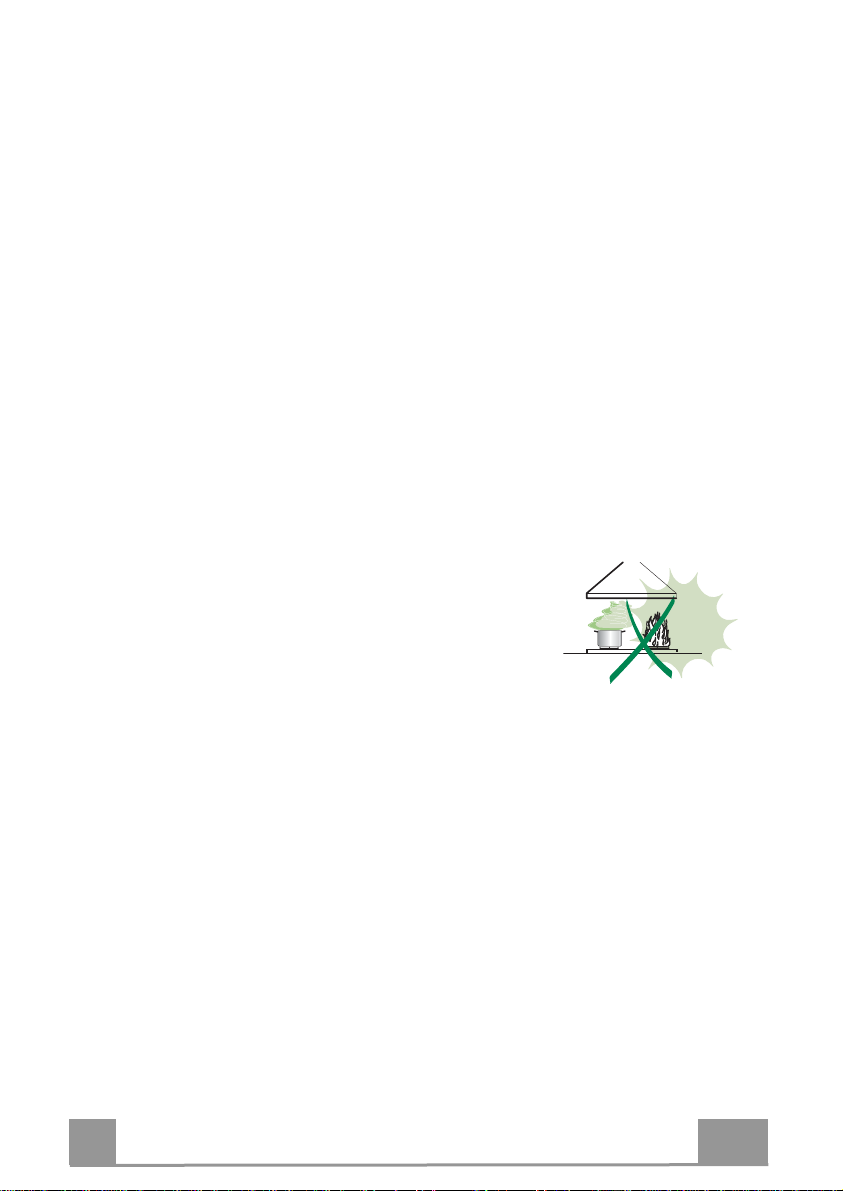

• Non cuocere al flambé sotto la cappa: si potrebbe
sviluppare un incendio.
• Questo apparecchio può essere utilizzato da
bambini di età non inferiore a 8 anni e da persone con ridotte capacità psico-
fisico-sensoriali o con esperienza e conoscenze insufficienti, purché
attentamente sorvegliati e istruiti su come utilizzare in modo sicuro
l'apparecchio e sui pericoli che ciò comporta. Assicurarsi che i bambini non
giochino con l'apparecchio. Pulizia e manutenzione da parte dell'utente non
devono essere effettuate da bambini, a meno che non siano sorvegliati.
• Questo apparecchio non deve essere utilizzato da persone (bambini
compresi) con ridotte capacità psico-fisico-sensoriali o con esperienza e
conoscenze insufficienti, a meno che non siano attentamente sorvegliate e
istruite da una persona responsabile della loro incolumità.

IT 5
5
• “ ATTENZIONE: le parti accessibili possono diventare molto calde durante
l’uso degli apparecchi di cottura ”.
MANUTENZIONE
•Spegnere o scollegare l’apparecchio dalla rete di alimentazione prima di
qualunque operazione di pulizia o manutenzione.
• Pulire e/o sostituire i filtri dopo il periodo di tempo specificato (pericolo di
incendio).
• I filtri antigrasso devono essere puliti ogni 2 mesi di funzionamento o più
frequentemente in caso di utilizzo molto intenso e possono essere lavati in
lavastoviglie.
• Il filtro al carbone attivo non è lavabile né è rigenerabile e deve essere
sostituito ogni 4 mesi di funzionamento circa o più frequentemente in caso di
utilizzo molto intenso.
• "Vi è il rischio di incendio se la pulizia non viene effettuata secondo le
istruzioni".
• Pulire la cappa utilizzando un panno umido e un detergente liquido neutro.
Il simbolo sul prodotto o sulla sua confezione indica che il prodotto non
può essere smaltito come un normale rifiuto domestico. Il prodotto da smaltire
deve essere conferito presso un apposito centro di raccolta per il riciclaggio
dei componenti elettrici ed elettronici. Assicurandosi che questo prodotto sia
smaltito correttamente, si contribuirà a prevenire potenziali conseguenze
negative per l’ambiente e per la salute che potrebbero altrimenti derivare dal
suo smaltimento inadeguato. Per informazioni più dettagliate sul riciclaggio di
questo prodotto, contattare il Comune, il servizio locale di smaltimento rifiuti
oppure il negozio dove è stato acquistato il prodotto.

IT 6
6
GENERALITÀ – AVVERTENZE PER LA SICUREZZA
GENERALITÀ
Questa cappa è predisposta per essere installata a muro, sopra un piano di cottura posizionato
a ridosso di una parete.
Può essere utilizzata in versione aspirante (evacuazione esterna), oppure in versione filtrante
(riciclo interno). Le migliori prestazioni si ottengono nella versione aspirante: tuttavia nel pe-
riodo invernale può essere conveniente utilizzare la cappa in versione filtrante per evitare di-
spersioni di calore.
Si raccomanda che l’installazione venga effettuata da personale specializzato, rispettan-
do tutte le prescrizioni delle autorità competenti relative allo scarico dell’aria da evacua-
re.
Il produttore declina qualsiasi responsabilità per danni dovuti ad installazione non cor-
retta o non conforme alle regole dell’arte.
1 - AVVERTENZE PER LA SICUREZZA
1.1 - Non collegare la cappa a condotti di scarico dei fumi prodotti da combustione (caldaie,
caminetti, ecc...).
1.2 - Verificare che la tensione di rete corrisponda a quella riportata nella targhetta posta
all’interno della cappa.
1.3 - Collegare la cappa alla rete interponendo un interruttore bipolare con apertura dei con-
tatti di almeno 3 mm.
1.4 - Per cappe provviste di terra, accertarsi che l’impianto elettrico domestico garantisca un
corretto funzionamento.
1.5 - Le cappe in classe II hanno il doppio isolamento; non devono essere collegate con una
spina con messa a terra, ma vanno collegate con una semplice spina bipolare.
1.6 - La distanza minima di sicurezza tra il piano di cottura e la cappa è di 65 cm.
1.7 - Non fare cucine alla fiamma sotto la cappa.
1.8 - Controllare le friggitrici durante l’uso: l’olio surriscaldato potrebbe infiammarsi.
1.9 - Prima di procedere a qualsiasi operazione di pulizia o di manutenzione, disinserire
l’apparecchio togliendo la spina o agendo sull’interruttore generale.
1.10- Nel caso in cui nella stanza vengano utilizzati sia la cappa che apparecchi non azionati
da energia elettrica (ad esempio apparecchi utilizzatori a gas), si deve provvedere ad una
aerazione sufficiente dell’ambiente. Un uso proprio e senza rischi si ottiene quando la
depressione massima del locale non supera 0,04 mBar; si evita in questo modo un ritor-
no dei gas di scarico.
1.11- L’apparecchio deve essere posto in modo che la spina sia accessibile.
1.12- Se il cavo di alimentazione è danneggiato, deve essere sostituito da un cavo o un assieme
speciale disponibili presso il costruttore o il suo servizio assistenza tecnica.
1.13- Questo apparecchio non deve essere utilizzato da persone (bambini inclusi) con ridotte
capacità psichiche, sensoriali o mentali, oppure da persone senza esperienza e conoscen-
za, a meno che non siano controllati o istruiti all’uso dell’apparecchio da persone re-
sponsabili della loro sicurezza.
1.14- I bambini devono essere supervisionati per assicurarsi che non giochino con
l’apparecchio.

IT 7
7
INSTALLAZIONE
2 - INSTALLAZIONE
Alcuni sistemi di installazione prevedono l'apertura e la rimozione della griglia di aspirazione.
2.1 - Apertura e rimozione della griglia di aspirazione
Per aprire la griglia, far scorrere verso il centro i tastini posti nella parte inferiore della cappa. La griglia
scenderà ruotando intorno ai due perni posteriori.
Con griglia aperta e verticale, far scorrere il perno posteriore di destra in avanti lungo l'asola laterale fino
a provocarne la fuoriuscita.
2.2 - Installazione sottopensile
a - Pensile preforato: collegare la cappa al pensile attraverso i fori predisposti sulla base del pensile, utiliz-
zando le 4 viti 4,2 x 44,4 in dotazione. Non è necessario aprire la griglia.
b - Pensile non forato:
b.1- Se alla cappa è allegata una maschera di foratura, seguire le istruzioni riportate su di essa.
b.2- Se non c'è maschera, aprire la griglia, appoggiare la cappa contro la base del pensile e avvitare
dall'interno direttamente al legno con viti 3,5 x 16, non in dotazione.
2.3 - Installazione a muro
a - Con l'ausilio della eventuale maschera di foratura fare 2 fori Ø 8 nel muro, applicare i due tasselli, inseri-
re due viti 4,2 x 44,4 lasciando 5 mm non avvitati, rimuovere la griglia di aspirazione, agganciare la cap-
pa alle due viti negli appositi fori asolati posteriori e procedere dall'interno al serraggio completo delle vi-
ti.
b - Se non è disponibile la maschera, praticare 2 fori Ø 8 (vedi dis.) ed inserire tasselli e viti, procedendo
come paragrafo a.
c - Per una installazione a muro tramite staffe (opzionali), attenersi alle istruzioni riportate nella apposita
maschera abbinata.
d - Rispettare l'avvertenza 1.6.
2.4 - Scelta della versione
a - Aspirante
Aprire la griglia di aspirazione e posizionare la leva o l'indice della manopola sulla posizione «aspirante»
al fondo della sua corsa. Eliminare, se applicata, la cartuccia di carbone attivo, svitando il pomello cen-
trale o ruotando lentamente in senso antiorario per sganciare l'attacco centrale a baionetta.
Collegare la tubazione esterna alla flangia Ø 100 mm (o Ø 120 mm su alcuni modelli) posizionata sulla
uscita superiore o posteriore secondo necessità. Applicare il tappo nel foro rimasto libero. Rispettare
tassativamente l'avvertenza 1.1.
b - Filtrante
Aprire la griglia di aspirazione e posizionare la leva o l'indice della manopola nella sua posizione filtrante
al fondo della sua corsa.
Applicare la cartuccia di carbone attivo al supporto motore con il pomello metallico centrale o ruotando
lentamente in senso orario per agganciare l'attacco centrale a baionetta. La tubazione esterna, se c'è,
può rimanere collegata.
2.5 - Connessione elettrica e controllo funzionale
1 - È necessario rispettare scrupolosamente le avvertenze 1.2, 1.3, 1.4 e 1.5 del paragrafo 1 relative alla
sicurezza.
2 - Effettuato il collegamento elettrico, verificare il corretto funzionamento di illuminazione, accensione del
motore, cambio delle velocità.

IT 8
8

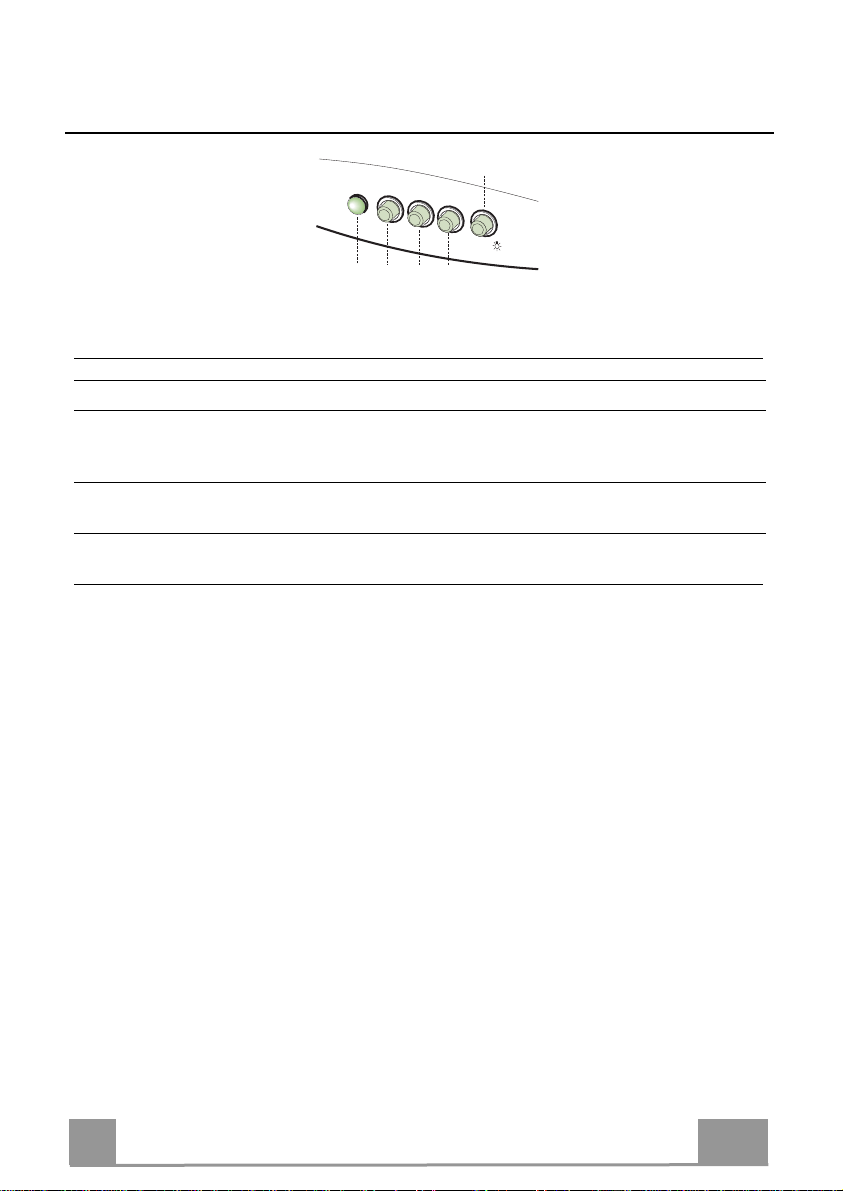

USO
L
V1 V2 V3
S
0 - 1 MID MAX 0 - 1
LLuci Accende e spegne l’Impianto di Illuminazione.
SLed Led accensione Motore.
V1 Motore Accende e spegne il motore Aspirazione a velocità minima, adatta ad un
ricambio d’aria continuo particolarmente silenzioso, in presenza di pochi
vapori di cottura.
V2 Velocità Velocità media, adatta alla maggior parte delle condizioni d’uso, dato
l’ottimo rapporto tra portata d’aria trattata e livello sonoro.
V3 Velocità Velocità massima, adatta a fronteggiare le massime emissioni di vapore di
cottura, anche per tempi prolungati.

IT 9
9
MANUTENZIONE
4 - MANUTENZIONE E PULIZIA
Una buona manutenzione garantisce un elevato rendimento, e una lunga durata della cappa.
ATTENZIONE: L'accumulo di grassi all'interno del filtro, oltre a pregiudicare il rendimento dell'apparec-
chio, può comportare anche rischi di incendio. Si raccomanda pertanto di attenersi scrupolosamente alle
istruzioni sotto indicate.
4.1 - Filtro antigrasso
È il filtro meccanico, fornito in diversi tipi alternativi, che trattiene le particelle di grasso. È posto all'inter-
no della griglia di aspirazione.
Per la manutenzione operare come segue:
a-Generalità: Indipendentemente dal tipo del filtro, per toglierlo aprire la griglia e rimuovere gli appositi
fermi in filo metallico.
b-Filtro sottile a perdere (spessore circa 1 mm):
Non lavare, ma sostituire mediamente ogni 2 mesi. Se il filtro è dotato di indicatori chimici di saturazione
sostituire quando:
b.1-Il colore viola dei puntini visibili dall'esterno si è diffuso su tutta la superficie del filtro.
b.2-Il colore rosso delle strisce interne, normalmente non visibile, è diventato visibile dall'esterno.
c-Filtro metallico multistrato: va lavato mediamente 1 volta al mese in acqua con normale detersivo o in
lavastoviglie. Asciugare bene prima di rimontarlo.
4.2 - Pulizia Filtriantigrasso metallici Autoportanti
• Sono lavabili anche in lavastoviglie, e necessitano di essere lavati ogni 2 mesi circa di utilizzo o più
frequentemente, per un uso particolarmente intenso.
• Togliere i Filtri uno alla volta, spingendoli verso la parte posteriore del gruppo e tirando con-
temporaneamente verso il basso.
• Lavare i Filtri evitando di piegarli, e lasciarli asciugare prima di rimontarli.
• Rimontarli facendo attenzione a mantenere la maniglia verso la parte visibile esterna.
4.3 - Filtro al carbone attivo
È il filtro chimico che trattiene gli odori nella cappa filtrante. Per rimuoverlo, aprire la griglia e svitare il
pomello centrale metallico o ruotare leggermente in senso antiorario il filtro fino a sganciare la baionetta
centrale. Rimontare procedendo inversamente. Per un buon rendimento sostituire mediamente ogni 3
mesi.
4.4 - Illuminazione
Se una lampada non funziona o smette di funzionare, aprire la griglia di aspirazione e controllare che
sia ben avvitata. Se fosse necessario, cambiarla con un'altra di pari tipo o potenza.
4.5 - Pulizia
Pulire la cappa con acqua tiepida e detersivo liquido neutro; evitare l'uso di solventi, alcool e abrasivi.
Per tutte le operazioni dal punto 4.1 al punto 4.4 rispettare l'avvertenza 1.9, in particolare per l'operazio-
ne 4.3.

IT 1
10
Illuminazione

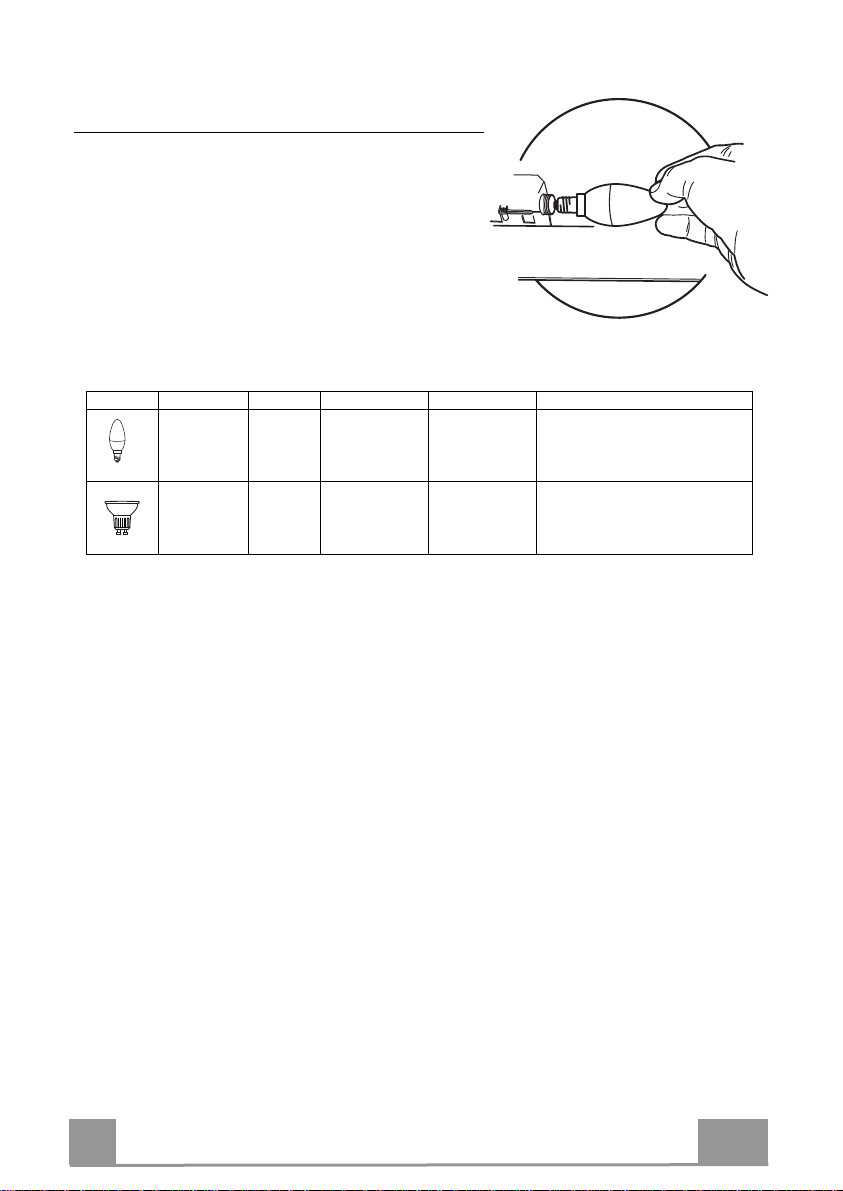

SOSTITUZIONE LAMPADE
• Togliere i Filtri antigrasso metallici.
• Svitare le Lampade e sostituirle con nuove di uguali
caratteristiche.
• Rimontare i Filtri antigrasso metallici.
Lampada Assorbimento (W) Attacco Voltaggio (V) Dimensione (mm) Codice ILCOS
4 E14 220 – 240 107 x 37 DRBB/F-4-220-240-E14-35/100
5 GU10 230 52 x 50 DRPAR-5/840-220/240-GU10-35/3
6
DRPAR-5/830-220/240-GU10-35/3
6

EN 1
11
RECOMMENDATIONS AND SUGGESTIONS
The Instructions for Use apply to several versions of this appliance.
Accordingly, you may find descriptions of individual features that do not
apply to your specific appliance.
INSTALLATION
• The manufacturer will not be held liable for any damages resulting from
incorrect or improper installation.
• The minimum safety distance between the cooker top and the extractor hood
is 650 mm (some models can be installed at a lower height, please refer to
the paragraphs on working dimensions and installation).
• Check that the mains voltage corresponds to that indicated on the rating
plate fixed to the inside of the hood.
• For Class I appliances, check that the domestic power supply guarantees
adequate earthing.
Connect the extractor to the exhaust flue through a pipe of minimum
diameter 120 mm. The route of the flue must be as short as possible.
• Do not connect the extractor hood to exhaust ducts
carrying combustion fumes (boilers, fireplaces, etc.).
• If the extractor is used in conjunction with non-electrical
appliances (e.g. gas burning appliances), a sufficient
degree of aeration must be guaranteed in the room in
order to prevent the backflow of exhaust gas. The
kitchen must have an opening communicating directly
with the open air in order to guarantee the entry of clean air. When the
cooker hood is used in conjunction with appliances supplied with energy
other than electric, the negative pressure in the room must not exceed 0,04
mbar to prevent fumes being drawn back into the room by the cooker hood.
• The air must not be discharged into a flue that is used for
exhausting fumes from appliances burning gas or other
fuels (not applicable to appliances that only discharge the
air back into the room).
• In the event of damage to the power cable, it must be
replaced by the manufacturer or by the technical service
department, in order to prevent any risks.
2°

EN 1
12
• If the instructions for installation for the gas hob specify a greater distance
specified above, this has to be taken into account. Regulations concerning
the discharge of air have to be fulfilled.
• Use only screws and small parts in support of the hood.
Warning: Failure to install the screws or fixing device in accordance with
these instructions may result in electrical hazards.
• Connect the hood to the mains through a two-pole switch having a contact
gap of at least 3 mm.
USE
• The extractor hood has been designed exclusively for domestic use to
eliminate kitchen smells.
• Never use the hood for purposes other than for which it has been designed.
• Never leave high naked flames under the hood when it is in operation.
• Adjust the flame intensity to direct it onto the bottom of the pan only, making
sure that it does not engulf the sides.
• Deep fat fryers must be continuously monitored
during use: overheated oil can burst into flames.
• Do not flambè under the range hood; risk of fire.
• This appliance can be used by children aged from
8 years and above and persons with reduced
physical, sensory or mental capabilities or lack of
experience and knowledge if they have been given supervision or instruction
concerning use of the appliance in a safe way and understand the hazards
involved. Children shall not play with the appliance. Cleaning and user
maintenance shall not be made by children without supervision.
• This appliance is not intended for use by persons (including children) with
reduced physical, sensory or mental capabilities, or lack of experience and
knowledge, unless they have been given supervision or instruction
concerning use of the appliance by a person responsible for their safety.

EN 1
13
• “CAUTION: Accessible parts may become hot when used with cooking
appliances.”
MAINTENANCE
•Switch off or unplug the appliance from the mains supply before carrying out
any maintenance work.
• Clean and/or replace the Filters after the specified time period (Fire hazard).
• The Grease filters must be cleaned every 2 months of operation, or more
frequently for particularly heavy usage, and can be washed in a dishwasher.
• The Activated charcoal filter is not washable and cannot be regenerated,
and must be replaced approximately every 4 months of operation, or more
frequently for particularly heavy usage.
• "Failure to carry out cleaning as indicated will result in a fire hazard".
• Clean the hood using a damp cloth and a neutral liquid detergent.
The symbol on the product or on its packaging indicates that this product
may not be treated as household waste. Instead it shall be handed over to the
applicable collection point for the recycling of electrical and electronic
equipment. By ensuring this product is disposed of correctly, you will help
prevent potential negative consequences for the environment and human
health, which could otherwise be caused by inappropriate waste handling of
this product. For more detailed information about recycling of this product,
please contact your local city office, your household waste disposal service or
the shop where you purchased the product.

EN 1
14
GENERAL INFORMATION - SAFETY WARNINGS
GENERAL INFORMATION
This canopy hood is designed to be fixed to any rigid vertical surface, over a gas or electric hotplate and
can be used either in the extraction mode (ducted to the outside) or in the recirculation mode (internal
recycling). All cookers hood perform better when used in extraction mode. During winter time it may be
convenient to use the hood in the recycling mode to avoid heat loss from the kitchen.
Before starting the installation, consideration should be given to the difficulties that can be
found during installation. The installation work must be undertaken by a qualified and competent
person in conformity to the rules concerning the evacuation of contaminated air.
The manufacturer disclaims all liability for any damage or injury caused as a result of not follow-
ing the instructions for installation contained in the following text.
1 - SAFETY WARNINGS
1.1 - When used in the extraction mode, the cooker hood ducting must not be connected to a flue
which is used for exhausting fumes from appliances supplied with energy other than electric,
such as a central heating flue or water heating flue.
1.2 - Before connecting to the mains supply ensure that the mains voltage corresponds with the volt-
age on the rating plate inside the hood.
1.3 - Connect the cooker
hood to the mains via a double poled switch which has 3mm clearance be-
tween the contacts.
1.4 - For cooker hoods featuring an earth cable, make sure the electric plant of your house is correct-
ly earthed.
1.5 - Appliance in class II are provided with a double insulation; therefore do not connect them
through earthed plugs but through a double poled plugs.
1.6 - When installed, the hood must be positioned at least 65cm above the hotplate.
1.7 - Never do flambé cooking under this cooker hood.
1.8 - Never leave frying pans unattended during use as overheated fat and oil may catch fire.
1.9 - Before carrying out any kind of maintenance or cleaning, disconnect the hood from the mains
supply.
1.10- If the room where the cooker hood is to be used contains a fuel burning appliance such as a cen-
tral heating boiler then this must be of the room sealed or balanced flue type. If other types of
flue or appliance are fitted, ensure that there is an adequate supply of air into the room. When
the cooker hood is used in conjunction with appliances supplied with energy other than electric,
the negative pressure in the room must not exceed 0,04 mbar to prevent fumes being drawn
back into the room by the cooker hood.
1.11- The appliance must be positioned so that the plug is accessible.
1.12- If the supply cord is damaged, it must be replaced by a special cord or assembly available from
the manufacturer or its service agent.
1.13- This appliance is not intended for use by persons (including children) with reduced physical,
sensory or mental capabilities, or lack of experience and knowledge, unless they have been giv-
en supervision or instruction concerning use of the appliance by a person responsible for their
safety.
1.14- Children should be supervised to ensure that they do not play with the appliance.

EN 1
15
INSTALLATION
2 - INSTALLATION INSTRUCTIONS
Some installation systems require the opening and removal of the metal grille panel.
2.1 - Instructions for opening and removing the metal grille panel
To open the grille panel, press inwardly on the two slider catches at each side of the grille pa-
nel and the grille will pivot down.
To remove the metal grille, pull forward on the right hand side so that the hinge pin on the
back of the grille will be released from the slot in the side of the casing.
2.2 - Wall cabinet fixing
a - Predrilled wall cabinet: fix the hood onto the wall cabinet base panel using the four screws 4.2
x 45 mm (supplied with the fixing kit).
It is not necessary to open the metal grille.
b - No predrilled wall cabinet:
b.1 - If the hood is provided with a paper fixing template, follow the instructions.
b.2 - If the hood is not provided with a paper fixing template, position the hood on
the wall cabinet base panel and pilot drill the 3.5 x 16 mm screws (not supplied with the fi-
xing kit) from the inside onto the wood.
2.3 - Wall mounting
a - Drill two Ø 8 mm holes on the wall using the paper template, insert two rawl plugs and two
4.2 x 44,4 mm screws leaving 5 mm untightened. Open the metal grille panel, hook the hood
on and fully tighten the screws.
b - If the hood is not provided with a paper fixing template, drill two Ø 8 mm holes (see draw.),
insert the plugs and screws, proceeding as directed under paragraph a.
c - For wall mounting using wallbrackets (optional), follow the instructions of the fixing tem-
plate.
d - Pay attention to the safety regulation of point 1.6.
2.4 - Choice of operating mode
a - Evacuation mode
To check that the hood is set up for evacuation, open the grille panel and make sure that the
conversion lever or the change-over knob on the centrifugal unit is in the DUCTING position.
The charcoal filter is not required.
For ducting to the outside, the hood is supplied with a rear and top outlet. A flange spigot of
100 mm diameter (120 mm in certain models) is usually fitted on the top outlet and a blanking
plug on the rear outlet. If you choose to duct the hood from the rear of the casing, you should
invert the position of the flange and of the blanking plug. Pay attention to the safety regulation
1.1.
b - Internal recirculation mode
To check that the hood is set up for recycling, open the grille panel and make sure that the
conversion lever or the change-over knob on the centrifugal unit is in the RECYCLING po-
sition.
The charcoal filter is to be fitted. To fit the charcoal filter, support the filter with one hand and
turn the thumb screw through the centre of the charcoal filter. If the filter is of the interlocking
type, turn the filter clockwise. The hood can remain connected to the outside.
2.5 - Electrical connection and working test
1 - The safety measures 1.2, 1.3, 1.4 and 1.5 of paragraph 1 are to be strictly observed.
2 - Once the electrical connection has been completed, check that the worktop illumination, mo-
tor and s
p
eeds work
p
ro
p
erl
y
.

EN 1
16
USE
L
V1 V2 V3
S
0 - 1 MID MAX 0 - 1
LLight Switches the lighting system on and off.
SLed Motor running led.
V1 Motor Switches the extractor motor on and off at low speed. Used to provide a
continuous and silent air change in the presence of light cooking vapours.
V2 Speed Medium speed, suitable for most operating conditions given the optimum
treated air flow/noise level ratio.
V3 Speed Maximum speed, used for eliminating the highest cooking vapour emission,
including long periods.

EN 1
17
MAINTENANCE
4 - MAINTENANCE AND CLEANING
Regular maintenance and cleaning will ensure good performance and reliability, while extending the
working-life of the hood. Special attention should be reserved to the grease filter and to the charcoal fil-
ter (recycling mode).
4.1 - Grease filter
This retains the solid grease particles and can be supplied in different types. lt is fitted onto the reverse
side of the metal grille panel. Maintenance of the grease filter varies according to the used type.
a-Whatever type of filters used, the filter is easily removed from the grille by pushing the metal wire clips
to one side and removing.
b-Thin synthetic filter (1 mm thick). It should not be washed and should be replaced every two months. If
the filter is provided with a saturation indicator, replace when:
b.1-The violet colour of the dots, which are visible through the metal grille, is spread over the whole
surface of the filter.
b.2-The red colour of the stripes, which is not visible through the metal grille when the filter is clean,
becomes visible from the outside of the metal grille.
c-Multi-layer metal filter. It should be washed once a month in hot water using mild detergent or liquid
soap. It can be washed in a dish-washer. It should not be bent and should be left to drain dry.
WARNING: An excess of grease in the filter not only would affect the performance of the hood, but it is
also a possible fire risk. We strongly recommend therefore to clean and replace filters in accordance
with the manufacturer instructions.
4.2 - Cleaning Metal self- supporting Grease Filters
• The filters are washable and must be cleaned at least every 2 months of operation, or more
frequently for particularly heavy usage.
• Remove the filters one at a time by pushing them towards the back of the group and pulling down at
the same time.
• Wash the filters, taking care not to bend them. Allow them to dry before refitting.
• When refitting the filters, make sure that the handle is visible on the outside.
4.3 - Charcoal filter
The charcoal filter is a chemical filter to be used only when the hood is in the recycling position. To re-
place the charcoal filter, open the grille and remove the thumb screw through the centre of the charcoal
filter. If the filter is of the interlocking type, turn the filter anticlockwise. Replace by reversing the opera-
tion. For a good performance replace the charcoal filter on average every three months.
4.4 - Worktop illumination
If a lamp fails to function at any time, open the metal grille panel and check that the lamp is fully
screwed into the holder. When changing the lamp, an identical replacement must be fitted to ensure a
safe working of the hood.
4.5 - Cleaning
The metal work should be cleaned regularly, at least once a month, using mild household cleaner and
polish. Never use abrasives. For all operations from point 4.1 to point 4.4 and in particular for point 4.3,
pay special attention to the safety regulation 1.9.

EN 1
18
Lighting
LIGHT REPLACEMENT
• Remove the metal grease filters.
• Unscrew the bulbs and replace them with new ones
having the same characteristics.
• Replace the metal grease filters.
Lamp Power (W) Socket Voltage (V) Dimension (mm) ILCOS Code
4E14 220-240 107 x 37 DRBB/F-4-220-240-E14-35/100
5GU10 230 52 x 50 DRPAR-5/840-220/240-GU10-35/36
DRPAR-5/830-220/240-GU10-35/36

FR 1
19
CONSEILS ET SUGGESTIONS
Les instructions pour l’utilisation se réfèrent aux différents modèles de cet
appareil. Par conséquent, certaines descriptions de caractéristiques particulières
pourraient ne pas appartenir spécifiquement à cet appareil.
INSTALLATION
• En aucun cas le fabricant ne peut être tenu pour responsable d’éventuels
dommages dus à une installation ou à une utilisation impropre.
• La distance de sécurité minimum entre le plan de cuisson et la
hotte aspirante est de 650 mm (certains modèles peuvent être
installés à une hauteur inférieure ; voir le paragraphe
concernant les dimensions de travail et l’installation).
• Assurez-vous que la tension de votre secteur correspond à
celle indiquée sur la plaque des données appliquée à l’intérieur
de la hotte.
• Pour les appareils de Classe I, s’assurer que l’installation électrique de votre
intérieur dispose d’une mise à la terre adéquate.
Relier l’aspirateur au conduit de cheminée avec un tube d’un diamètre minimum
de 120 mm. Le parcours des fumées doit être le plus court possible.
• Ne pas relier la hotte aspirante aux conduits de cheminée qui
acheminent les fumées de combustion (par exemple de
chaudières, de cheminées, etc.).
• Si vous utilisez l’aspirateur en combinaison avec des
appareils non électriques (par ex. appareils à gaz), vous
devez garantir un degré d’aération suffisant dans la pièce,
afin d’empêcher le retour du flux des gaz de sortie. La cuisine doit présenter une
ouverture communiquant directement vers l’extérieur pour garantir l’amenée d’air
propre. Si vous utilisez la hotte de cuisine en combinaison avec des appareils non
alimentés à l’électricité, la pression négative dans la pièce ne doit pas dépasser
0,04 mbar afin d’éviter que la hotte ne réaspire les fumées dans la pièce.
• Ne pas évacuer l’air à travers un tube flexible utilisé pour l’aspiration des fumées
des appareils alimentés au gaz ou avec d’autres combustibles (ne pas utiliser
avec des appareils ayant une seule sortie d’air dans la pièce).
• Si le cordon d’alimentation est endommagé, veuillez le faire remplacer par le
fabricant ou par un service après-vente agréé pour éviter tout risque d’accident.
2°

FR 2
20
• Si les instructions d’installation du plan de cuisson à gaz spécifient une
distance supérieure à celle indiquée ci-dessus, veuillez impérativement en
tenir compte. Toutes les normes concernant l’évacuation de l’air doivent être
respectées.
• Utiliser exclusivement des vis et des petites pièces du type adapté pour la
hotte.
Attention : toute installation des vis et des dispositifs de fixation non
conforme aux présentes instructions peut entraîner des risques de
décharges électriques.
• Brancher la hotte à l’alimentation de secteur avec un interrupteur bipolaire
ayant une ouverture des contacts d’au moins 3 mm.
UTILISATION
• Cette hotte aspirante a été conçue exclusivement pour un usage
domestique, dans le but d’éliminer les odeurs de cuisine.
• Ne jamais utiliser la hotte pour des objectifs différents de ceux pour lesquels
elle a été conçue.
• Ne jamais laisser un feu vif allumé sous la hotte lorsque celle-ci est en
fonction.
• Régler l’intensité du feu de manière à l’orienter exclusivement vers le fond
de la casserole, en vous assurant qu’il ne déborde pas sur les côtés.
• Contrôler constamment les friteuses durant leur
utilisation : l’huile surchauffée risque de s’incendier.
• Ne pas flamber des mets sous la hotte : sous risque
de provoquer un incendie.
• Cet appareil n’est pas destiné à être utilisé par des
enfants d’un âge inférieur à 8 ans, ni par des personnes dont les capacités
physiques, sensorielles ou mentales sont diminuées ou qui ont une
expérience et des connaissances insuffisantes, à moins que ces enfants ou
ces personnes ne soient attentivement surveillés et instruits sur la manière
d’utiliser cet appareil en sécurité et sur les dangers que cela comporte.
Assurez-vous que les enfants ne jouent pas avec cet appareil. Le nettoyage
et l’entretien de la part de l’utilisateur ne doivent pas être effectués par des
enfants, à moins que ce ne soit sous la surveillance d’une personne
responsable.
