SÄKERHETSFÖRESKRIFTER
Läs no a i enom denna bruks-
och monterin sanvisnin , i synner-
het säkerhetsföreskrifterna, innan
du installerar och börjar använda
produkten.
Spara bruksanvisnin en för senare
användnin eller till den som even-
tuellt övertar produkten efter di .
Gör produkten strömlös innan all
form av ren örin och skötsel.
§Avlednin av utblåsnin sluften
skall utföras i enli het med fö-
reskrifter utfärdade av berörd
myndi het.
§Utblåsnin sluften får inte ledas
in i rökkanal som används för
avlednin av rök aser från t ex
as- eller braskaminer, ved- el-
ler oljepannor etc.
§Avståndet mellan spis och pro-
dukt måste vara minst 50 cm.
Vid asspis ökas avståndet till
65 cm. Om hö re monterin s-
höjd rekommenderas av as-
spisens tillverkare ska hänsyn
tas till detta.
§För att undvika att fara uppstår
ska fast installation, utbyte av
sladdställ eller annan typ av
anslutnin utföras av behöri
fackman.
§Att flambera under produkten
är inte tillåtet.
§Tillräckli t med luft måste till-
föras rummet när produkten
används samtidi t med pro-
dukter som använder annan
ener i än el-ener i, t ex as-
spis, as- eller braskaminer,
ved- eller oljepannor etc.
§ Produkten kan användas av
barn från 8 år och personer
med nedsatt mental, sensorisk
eller fysisk förmå a, eller brist
på erfarenhet och kunskap, om
de informeras om hur produk-
ten är avsedd att användas.
§Barn skall inte leka med pro-
dukten. Ren örin och under-
håll av produkten skall inte
utföras av barn utan tillsyn.
§Åtkomli a delar av produkten
kan bli heta i samband med
matla nin .
§Risken för brandspridnin ökar
om inte ren örin sker så ofta
som an es.
991.0327.278/D000000006664/180133/2021-09-20 3

INSTALLATION
Spiskåpan är avsedd för monterin på vä .
Spiskåpan har transformator för re lerin
av centralfläkt samt möjli heter till vå-
trumsventilation. Spiskåpan är försedd med
elektronisk styrnin , motordrivet spjäll,
LED-belysnin och metalltrådsfilter. Instal-
lation, användnin , skötsel, underhåll mm
fram år av denna anvisnin .
TEKNISKA UPPGIFTER
min. 800
max. 980
cm 60 90
A598 898
A
Fig 1
Bredd 60 och 90 cm
Övri a mått se Fi .1
Elektrisk
anslutnin
230 V ~ med
skyddsjord.
Max anslutnin sef-
fekt för styrledare
300 W vid 230 V~
Belysnin LED 2 x 2 W
Ut ående spännin
från transformator
60, 80,100, 130,
145 och 180 V
Vid leverans är
100 och 130 V
inkopplad.
INSTALLATI N
Monterin sdetaljer, skruvar för uppfästnin
mm levereras med spiskåpan.
Elektrisk installation
L N1
Brun
Brun
Brun
Ruskea
Svart
Sort
Svart
Musta
Blå
Blå
Blå
Sininen
Fig 2
Anslutnin en skall öras fast och spiskåpan
måste före ås av en allpoli brytare.
Kopplin sbox eller vä utta placeras som
fram år av måttbilden, Fi .3.
Vid monterin med en förlän d övre skor-
stensdel, ta hänsyn till detta vid placerin
av utta .
4991.0327.278/D000000006664/180133/2021-09-20

Kopplin sbox eller vä utta ska vara åt-
komli t efter installation.
Installationskomponenter
D 2 st Fästvinklar för övre
skorstensdel
E7 st Vä plu ar 5,5 x 35
F7 st Skruvar 4,5 x 39 TORX T25
G2 st Skruvar 2,9 x 9,5
H 2 st Skruvar 3,5 x 6,5
D
100
296
Fig 3
Montering av väggfästen, märkning på
vägg
bs!
Totalhöjd, avstånd mellan spiskåpans
nedre kant och skorstenens övre, se
måttskiss Fi .1. Vid monterin med en
förlän d övre skorstensdel, se måttupp-
ifter för denna.
Markera en centrumlinje A ovanför spisen
där spiskåpan ska monteras.
Dra en horisontell referenslinje B ovanför
spisen, Fi .3.
Placera övre fäste D för skorsten på vä -
en, som fram år av Fi .3.
Märk ut fästets skruvhål på vä en.
Placera undre fäste D för skorsten på vä -
en, se Fi .3, under det övre fästet och
märk ut fästets skruvhål på vä en.
Märk ut skruvhålen för spiskåpans upp-
hän nin , C, på vä en, som fram år av
Fi .3.
Borra Ø 3,5 mm hål i centrum på samtli a
uppmärkta punkter.
Skruva fast konsolerna till skorstenen, e-
nom att använda skruvarna F.
Om medlevererad plu ska användas, bor-
ra Ø 5,5 mm hål. Borra hålet 5 mm djupare
än plu ens län d. Placera vä plu ar E i
hålen. Kontrollera att skruv och plu som
används är avsedd för materialet i vä en
(röd plastplu är till för infästnin i beton ,
te el och natursten).
Montering
FF TORX T25
Fig 4
Ta bort fettfilter Fi .12.
Före upphän nin skruva dit två skruvar F i
de förborrade hålen, Fi .4.
Hän upp spiskåpan och justera den vå -
rätt. Lås fast med en skruv F.
Sätt tillbaka fettfilter.
Anslutning till frånluftkanal
Anslut spiskåpan med rör eller slan
Ø160 mm. Är anslutnin en Ø125 mm mås-
te reducerin sstos användas.
Fig 5
991.0327.278/D000000006664/180133/2021-09-20 5

bs!

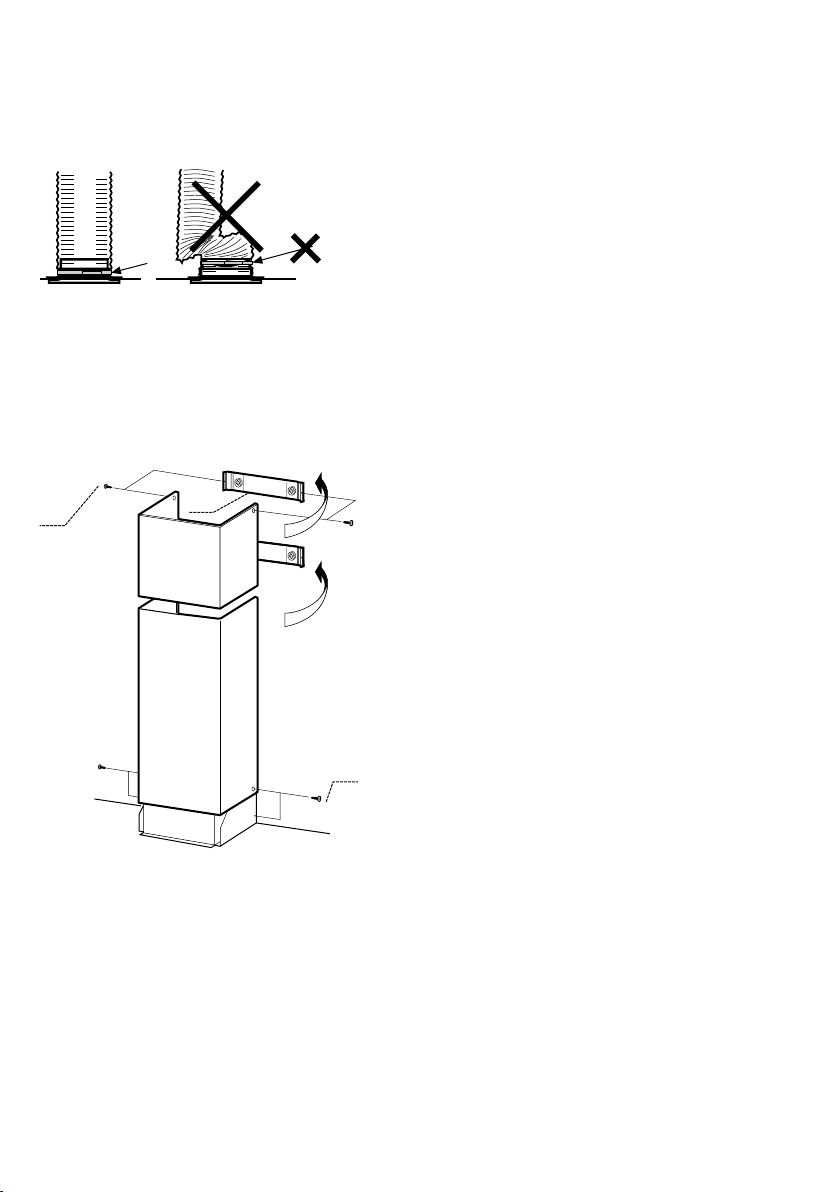

Vid monterin med anslutnin sslan ,
måste slan en monteras sträckt när-
mast anslutnin en, Fi .5.
Montering skorsten
G
H
D
Fig 6
Skorsten, övre sektion
För försikti t de två sidorna av den övre
skorstensdelen utåt och haka dem på kon-
solerna D. Se till att de sitter ordentli t.
Fixera sidorna mot övre konsolen med hjälp

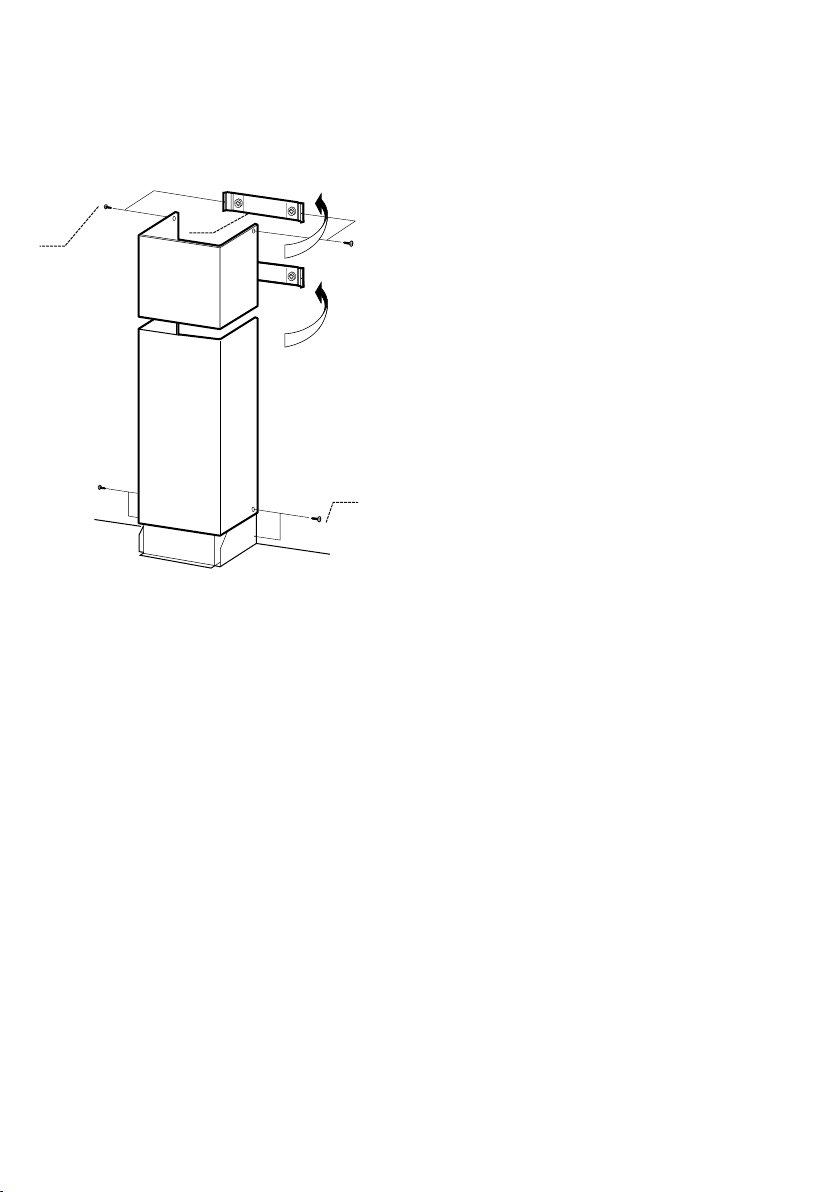

av skruvar G ( 2,9 x 9,5 mm), Fi .6.
Skorsten, nedre sektion
För försikti t de två sidorna av den nedre
skorstensdelen utåt och haka fast dem mel-
lan den övre skorstensdelen och vä en.
Se till att de kommer ordentli t på plats.
Fixera den undre skorstensdelens sidor mot
spiskåpan med hjälp av skruvar H (3,5 x 8
mm), Fi .6.
Borttagning av skyddsplast
Avlä sna all skyddsplast från filter och
eventuella övri a delar av produkten.
6991.0327.278/D000000006664/180133/2021-09-20

INJUSTERING AV LUFTFLÖDEN
ÄNDRING AV SPÄNNING I
TRANSF RMAT RN
Ut ående spännin för lä sta hasti het kan
ändras till 80 V enom ompro rammerin
via strömbrytaren. (Kontakta kundtjänst.)
SPJÄLLINSTÄLLNING
Justerin av luftflöden örs med hjälp av
spjället. Spjället blir åtkomli t för justerin
enom att ta bort filtret.
Fig 7
Mätuttag
Mättrycket Pm mäts i mätutta et, Fi .7A.
Med hjälp av mättrycket Pm och spjällets
position kan luftmän den avläsas i injuster-
in sdia ram, där F1-F6 är forcerad ventila-
tion och G1-G6 är rundventilation.
Om luftmän den måste förändras, läs av en
ny spjällinställnin från dia ram och justera
därefter spjällets position enli t nedanstå-
ende beskrivnin .

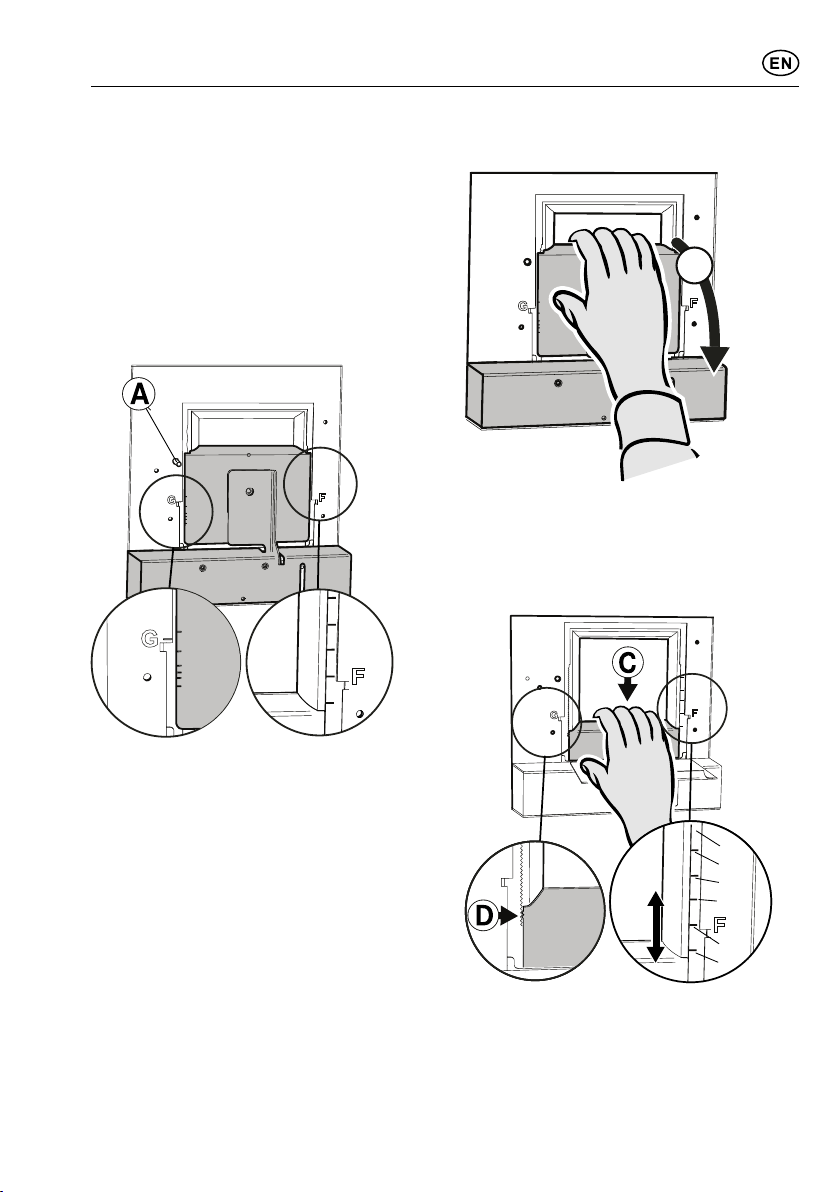

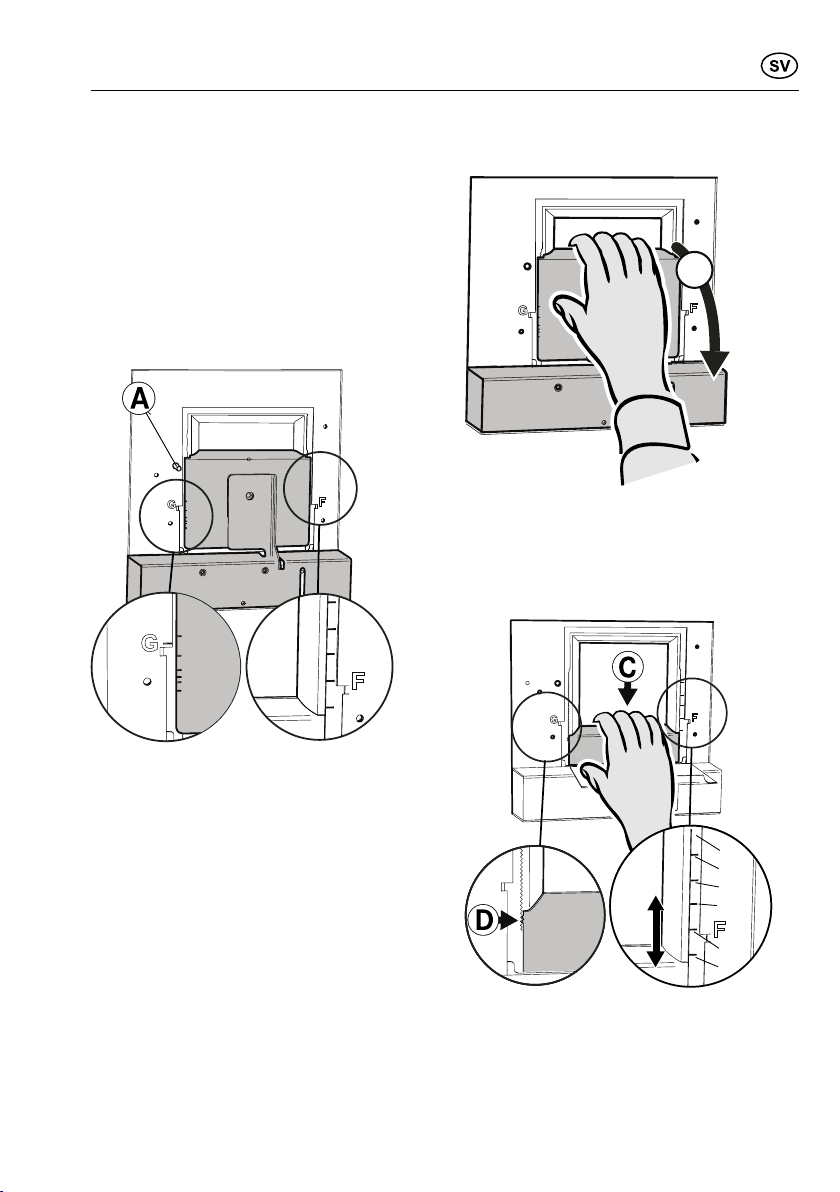

Injustering av forcerad ventilation
B
Fig 8

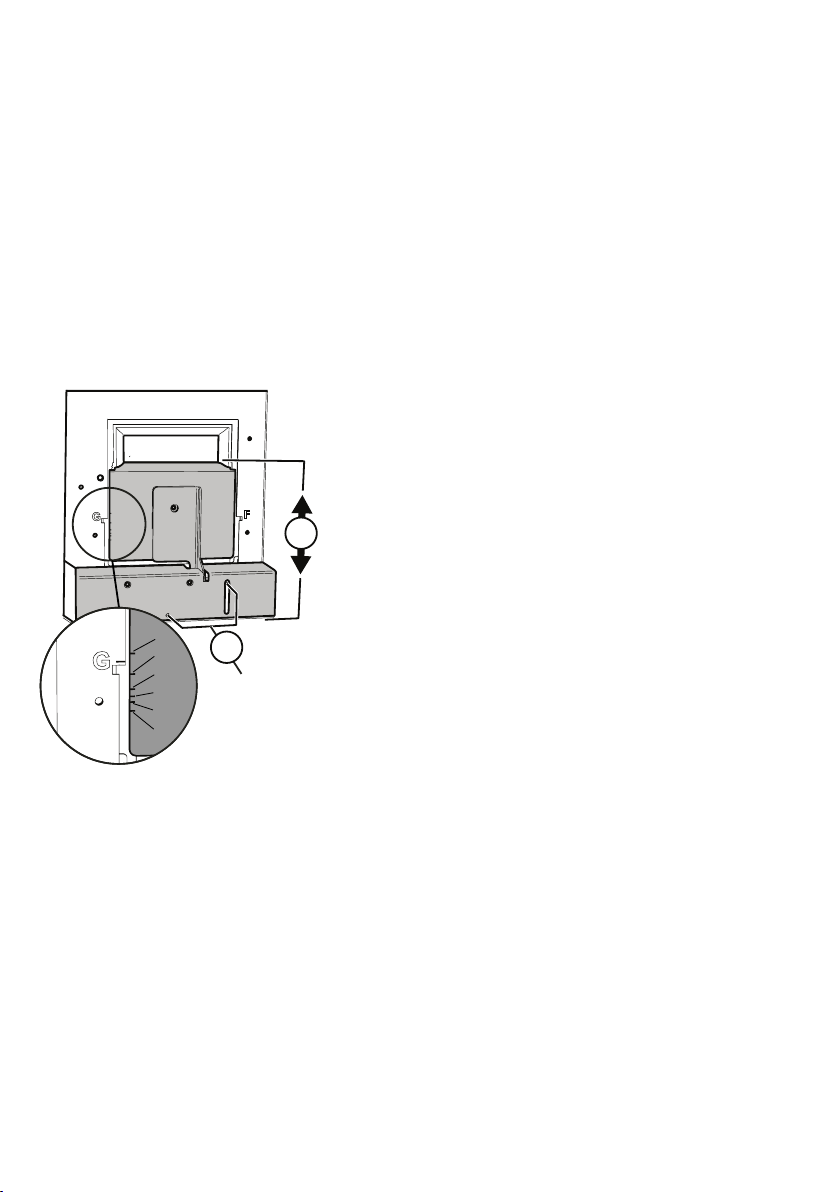

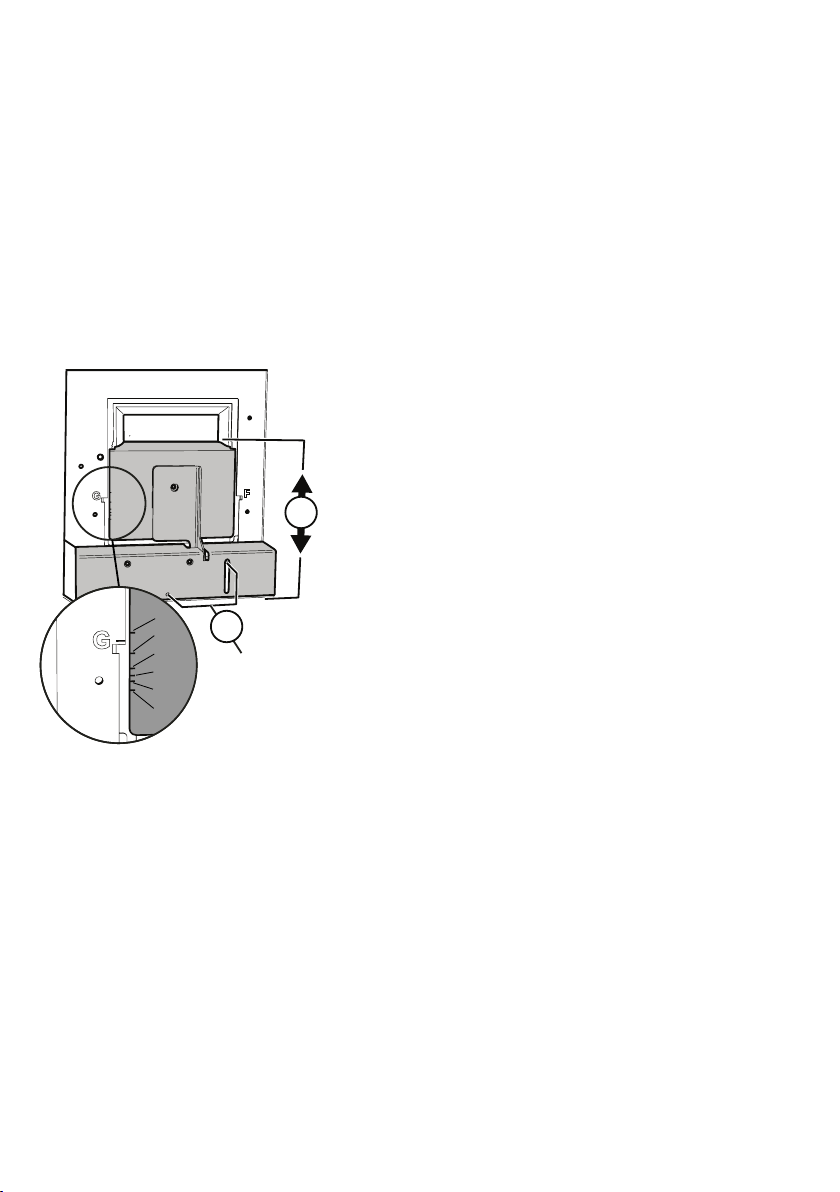

Öppna spjälluckan, Fi .8B.
bs!
Hantera spjället försikti t!
1
2
3
4
5
6
Fig 9
Lossa forcerin sluckan, Fi .9C, enom att
lyfta den från låsta arna, Fi .9D.
991.0327.278/D000000006664/180133/2021-09-20 7

bs!
Hantera forcerin sluckan försikti t, var
no a med att inte bocka den.
För luckan till önskat lä e. Markerin ar för
forcerin sluckans lä e, F1–F6, motsvarar
värdena i dia rammet Forcerad ventilation,
se Fi . 14 sidan 43.
Tryck fast forcerin sluckan i låsnin en, se
till att det fastnar ordentli t.
Mät trycket Pm och kontrollera att önskat
forcerin sflöde erhålls. (Se dia ram, Fi . 14
sidan 43.)
Injustering av grundventilation
E
F
6
5
4
3
2
1
Fig 10
Justera rundventilationen med stän d
spjällucka. Lossa skruvarna, Fi .10E.
För spjälluckan, Fi .10F, i önskat lä e.
bs!
Hantera spjället försikti t.
Markerin arna för spjälluckans lä e, G1 -
G6, motsvarar värdena i dia rammet Grund-
ventilation, se Fi . 15 sidan 44.
Lås fast spjälluckan med skruvarna,
Fi .10E.
Mät trycket Pm och kontrollera att önskat
rundflöde erhålls. (Se dia ram, Fi . 15 si-
dan 44.)
8991.0327.278/D000000006664/180133/2021-09-20

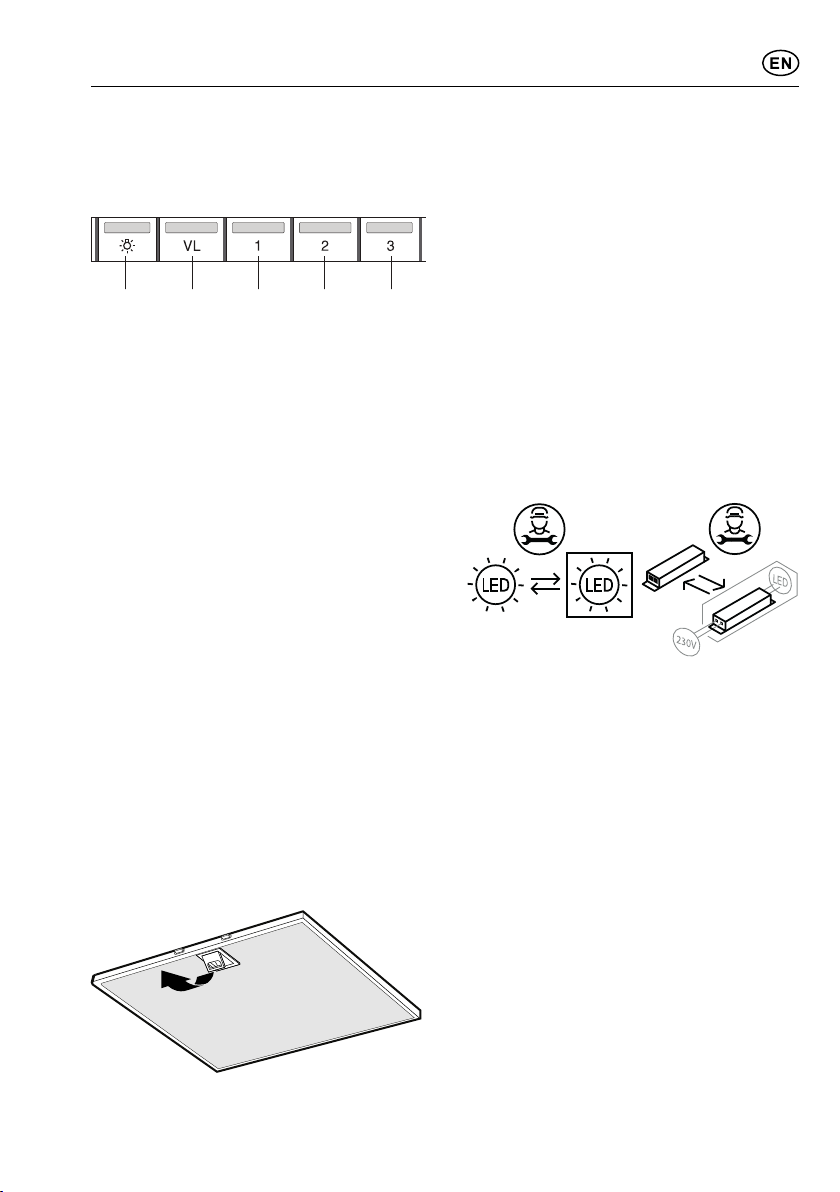

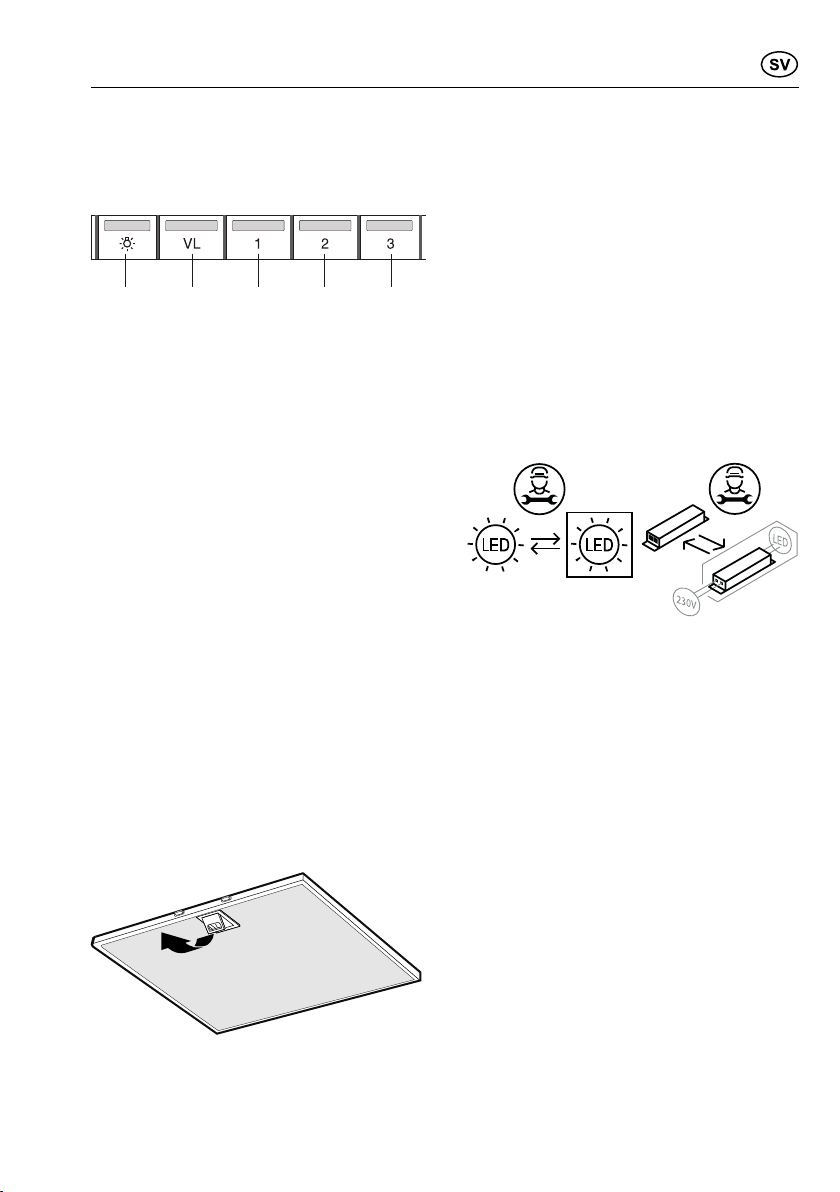

ANVÄNDNING
FUNKTI N STRÖMBRYTARE
Centralfläkten år alltid på rundlä e för all-
män- och våtrumsventilation.
ABCDE
Fig 11
A. Belysnin
B. Ökad allmän- och våtrumsventilation.
Centralfläkten år på hö sta hasti het.
Åter år till rundventilation efter 60
minuter.
C. Öppet spjäll. Hasti het 1 på fläktmotor.
D. Öppet spjäll. Hasti het 2 på fläktmotor.
E. Öppet spjäll. Hasti het 3 på fläktmotor.
Spjället stän s automatiskt efter 60 minu-
ter och centralfläkten åter år till rundlä e.
Man kan även åter å till rundlä e enom
att trycka in aktiv knapp ytterli are en
ån .
Låt ärna spjället vara öppet en stund före
och efter matla nin , för att hindra att os
sprids i rummet.
SKÖTSEL CH UNDERHÅLL
Rengöring
Spiskåpan torkas av med våt trasa och
diskmedel. Filtren ska ren öras minst var-
annan månad vid normal användnin . Ren-
ör oftare vid intensiv användnin .
Fig 12
Ta bort fettfilter enom att öppna snäppet,
Fi .12. Hantera filter försikti t, var no a
med att inte bocka dem.
Blötlä filtret i varmt vatten blandat med
diskmedel. Filtret kan även diskas i maskin.
Sätt tillbaka fettfilter efter ren örin , se till
att de snäpper fast ordentli t.
Insidan av spiskåpan samt spjället ska ren-
öras minst två ån er per år. Torka av
med våt trasa och diskmedel. Spjället ren-
örs enklast när det är öppet.
BYTE AV LED-BELYSNING CH
LED-DRIVER
Fig 13
bs!
Byte av LED-belysnin och LED-driver
ska utföras av behöri fackman. Kontak-
ta service.
Belysnin och driver måste bytas ut mot en
motsvarande specialarmatur och driver från
tillverkaren eller dess servicea ent.
991.0327.278/D000000006664/180133/2021-09-20 9

SERVICE OCH GARANTI
Kontrollera att säkrin en är hel. Prova alla
funktioner för att säkerställa vad som inte
fun erar.
Kontakta Franke Service
tel. [phone]
www.franke.se/service
De kan hjälpa till att åt ärda felet eller anvi-
sa till närmaste servicefirma för snabb och
bra service.
Produkten omfattas av ällande EHL-
bestämmelser.
EMBALLAGE- CH
PR DUKTÅTERVINNING
Emballa et ska lämnas in på närmaste
miljöstation för återvinnin .
Symbolen an er att produkten
inte får hanteras som hushålls-
avfall. Den skall i stället lämnas
in på uppsamlin splats för
återvinnin av el- och elektro-
nikkomponenter. Genom att säkerställa att
produkten hanteras på rätt sätt bidrar du till
att föreby a eventuellt ne ativa miljö- och
hälsoeffekter som kan uppstå om produk-
ten kasseras som vanli t avfall. För ytterli-
are upplysnin ar om återvinnin bör du
kontakta lokala myndi heter, sophämt-
nin stjänst eller affären där du köpte varan.
10 991.0327.278/D000000006664/180133/2021-09-20

SAFETY INSTRUCTIONS
Please read this installation and
user uide carefully before instal-
lin and usin the product, payin
special attention to the safety
instructions.
Keep the instructions for referen-
ce or for the next owner.
Disconnect the product from the
power supply prior to cleanin or
maintenance.
§Diversion of exhaust air must
be carried out in accordance
with instructions issued by the
appropriate authority.
§Exhaust air may not be direc-
ted into flues that are used for
fumes from items such as as,
wood or oil-burnin stoves or
fireplaces.
§The distance between the sto-
ve and the product must be at
least 50cm. For as hobs, the
distance should be increased
to 65 cm. Adjust accordin ly if
the stove manufacturer recom-
mends a hi her mountin
hei ht.
§For safety reasons, installation
and replacement of cables or
other types of connectors
should only be carried out by a
qualified professional.
§You must not flambé food un-
derneath the product.
§If the product is to be used at
the same time as products that
use ener y sources other than
electricity, i.e., as hobs, as,
wood or oil-burnin stoves or
fireplaces, etc, the room must
have an adequate supply of
air.
§ The product may be used by
children from 8 years of a e
and persons with mental, sen-
sory or physical impairment, or
a lack of experience and know-
led e, provided they are iven
information about how the pro-
duct is to be used.
§Children should not be allowed
to play with the product. Child-
ren must not undertake clea-
nin or maintenance of the
product unsupervised.
§Accessible parts of the product
may become hot when food is
bein prepared.
§A fire is more likely to spread if
the product is not cleaned as
frequently as indicated.
991.0327.278/D000000006664/180133/2021-09-20 11

INSTALLATION
Cooker hood for wall mountin . The cooker
hood has a transformer for controllin the
central fan and the option of wet room ven-
tilation. The cooker hood is equipped with
electronic control, a motorised damper,
LED li htin and a metal mesh filter. Instal-
lation, use, care, maintenance etc., are des-
cribed in these instructions.
TECHNICAL INF RMATI N
min. 800
max. 980
cm 60 90
A598 898
A
Fig 1
Width 60 and 90 cm
Other
measurements
see Fi . 1
Electrical
installation
230 V~ earthed.
Max. connection
output for control
cable
300 W at 230 V~
Li htin LED 2 x 2 W
Output volta e
from transformer
60, 80,100, 130,
145 and 180 V
On delivery, 100
and 130 V are
connected.
INSTALLATI N
Fixin parts, screws for mountin , etc. are
supplied with the cooker hood.
Electrical installation
L N1
Brun
Brun
Brun
Ruskea
Svart
Sort
Svart
Musta
Blå
Blå
Blå
Sininen
Fig 2
The connection must be secured and the
cooker hood must be preceded by an omni-
polar switch.
The junction box or wall socket should be
positioned as shown in the measurements,
Fi . 3.
12 991.0327.278/D000000006664/180133/2021-09-20

When installin with an extended upper
chimney part, take this into account when
positionin sockets.
The junction box or wall socket must be ac-
cessible after installation is complete.
Installation Components
D 2 pcs Brackets for the upper
chimney
E7 pcs Wall plu s 5.5 x 35
F7 pcs Screws 4,5 x 39 TORX T25
G2 pcs Screws 2,9 x 9,5
H 2 pcs Screws 3,5 x 6,5
D
100
296
Fig 3
Installation of wall mounts, marking
the wall
Attention!
For total hei ht, distance between the
bottom of the cooker hood and the top
of the chimney, see see dimensions
drawin Fi . 1 When installin with an
extended upper chimney section, see
dimensions for this.
Mark a centre line A above the stove where
the cooker hood is to be mounted.
Draw a horizontal reference line B above
the stove, Fi . 3.
Place the upper bracket D for the chimney
on the wall, as shown in Fi . 3.
Mark the bracket's screw holes on the wall.
Place the lower bracket D for the chimney
on the wall, as shown in Fi . 3, below the
upper bracket, and mark where the screw
holes should o on the wall.
Mark the screw holes for the mountin of
the cooker hood, C, on the wall, as shown
in Fi . 3.
Drill Ø 3,5 mm holes in the centre of all the
marked points.
Fasten the consoles to the chimney usin
the screws F.
If the supplied plu s are to be used, drill Ø
5,5 mm holes. Drill the hole 5 mm deeper
than the len th of the plu . Place wall plu s
E in the holes. Check that the screws and
plu s used are intended for the wall materi-
al (red plastic plu is for attachment in con-
crete, brick and natural stone).
Assembly
FF TORX T25
Fig 4
Remove rease filter Fi . 12.
Prior to mountin , screw two screws F into
the pre-drilled holes, Fi . 4.
Han the cooker hood and adjust it horizon-
tally Secure it in place with a screw F.
Reinstall the rease filter.
991.0327.278/D000000006664/180133/2021-09-20 13

Connection to exhaust flue
Connect the cooker hood with a pipe or
tubin Ø160 mm. If the connection is
Ø125 mm a reducin couplin sleeve must
be used.
Fig 5
Attention!
When usin connectin tubin , the tub-
in must be stretched and installed di-
rectly adjacent to the connection, Fi . 5.
Mounting the chimney
G
H
D
Fig 6
Chimney, upper section
Gently bend the two sides of the upper
chimney section outwards and hook them
on the brackets D. Make sure they are
secure.
Attach the sides to the upper brackets us-
in screws G ( 2,9 x 9,5 mm), Fi . 6.
Chimney, lower section
Gently bend the two sides of the lower
chimney section outwards and secure them
between the upper chimney section and
the wall. Make sure they are properly in
position.
Attach the sides of the lower chimneys sec-
tion to the cooker hood usin screws H (3,5
x 8 mm), Fi . 6.
Removal of protective plastic
Remove all protective plastic from the filter
and any other parts of the product.
14 991.0327.278/D000000006664/180133/2021-09-20

ADJUSTING AIR FLOW
CHANGING V LTAGE IN THE
TRANSF RMER
The output power for the lowest speed can
be chan ed to 80 V by repro rammin via
the switch. (Contact Customer Services.)
SETTING THE DAMPER
The air flow is adjusted with the aid of the
damper. The damper can be accessed for
adjustment by removin the filter.
Fig 7
Measurement outlet
The measurement pressure Pm is measured
in the measurement outlet, Fi . 7A. With
the aid of the measurement pressure Pm
and the position of the damper, the volume
of air can be read off in the adjustment
dia ram, where F1-F6 are forced ventilation
and G1-G6 are basic ventilation.
If the volume of air has to be altered, read
off a new damper settin from the dia ram
and then adjust the position of the damper
accordin to the followin description.
Adjusting forced ventilation
B
Fig 8
Open the damper hatch, Fi . 8B.
Attention!
Handle the damper with care!
1
2
3
4
5
6
Fig 9
Remove the forcin hatch, Fi . 9C, by liftin
it from the lockin ta s, Fi . 9D.
991.0327.278/D000000006664/180133/2021-09-20 15

Attention!
Handle the forcin hatch with care, mak-
in sure it is not bent.
Move the hatch to the desired position.
Markin s for the position of the forcin
hatch, F1–F6, correspond with the values in
the dia ram Forced ventilation, see Fi . 14
pa e 43.
Press the forcin hatch into the lock, ensur-
in that it is properly secured.
Measure the pressure Pm and check that
the desired forcin flow is achieved. (See
dia ram, Fi . 14 pa e 43.)
Adjusting basic ventilation
E
F
6
5
4
3
2
1
Fig 10
Adjust the basic ventilation with the dam-
per hatch closed. Undo the screws, Fi .
10E.
Move the damper hatch, Fi . 10F, to the
desired position.
Attention!
Handle the damper with care.
The markin s for the position of the damper
hatch, G1–G6, correspond with the values
in the dia ram Basic ventilation, see Fi . 15
pa e 44.
Lock the damper hatch in place with the
screws, Fi . 10E.
Measure the pressure Pm and check that
the desired basic flow is achieved. (See
dia ram, Fi . 15 pa e 44.)
16 991.0327.278/D000000006664/180133/2021-09-20

INSTRUCTIONS FOR USE
FUNCTI N SWITCH
The central fan always operates in standard
mode for eneral and sanitary ventilation.
ABCDE
Fig 11
A. Li htin
B. Increased eneral and sanitary ventila-
tion. The central fan runs at top speed.
Returns to basic ventilation after 60
minutes.
C. Open damper. Speed 1 on fan motor.
D. Open damper. Speed 2 on fan motor.
E. Open damper. Speed 3 on fan motor.
The damper closes automatically after 60
minutes and the central fan returns to stan-
dard mode. It can also be returned to stan-
dard mode by pressin in the activatin
button one more time.
It is a ood idea to have the damper open a
short while before and after cookin to pre-
vent cookin smells spreadin into the
room.
CARE AND MAINTENANCE
Cleaning
The cooker hood should be cleaned with a
damp cloth and washin -up liquid. With nor-
mal usa e, the filters must be cleaned at
least every other month. Clean more often
after intensive use.
Fig 12
Remove the rease filters by openin the
snap retainer, Fi . 12 Handle the filters ca-
refully, takin care not to bend them.
Soak the filter in a solution of warm water
and washin -up liquid. The filter can also be
washed in a dishwasher.
Refit the rease filters after cleanin , mak-
in sure they snap firmly into place.
The inside of the cooker hood and the dam-
per must be cleaned at least twice a year.
Wipe with a damp cloth and washin -up li-
quid. The damper is easiest to clean when
it is open.
REPLACEMENT F LED LIGHTING
AND LED DRIVER
Fig 13
Attention!
The replacement of the LED li htin and
LED driver must be carried out by an
authorised professional. Contact the ser-
vice or anisation.
If the li htin and driver are dama ed, they
must be replaced with an equivalent special
li ht fixture and driver from the manufactu-
rer or its service a ent.
991.0327.278/D000000006664/180133/2021-09-20 17

SERVICING AND WARRANTY
Check that the fuse is intact. Go throu h all
the functions to check what is not workin .
Contact Franke Service
Tel. [phone]
www.franke.se/service
They can help you fix the problem or refer
you to the nearest service a ent for fast
and effective service.
The product is covered by the relevant EHL
provisions.
PACKAGING AND PR DUCT
RECYCLING
The packa in should be deposited at your
nearest
recyclin point.
The symbol means that the
product must not be treated as
household waste. It should in-
stead be taken to a collection
point for the recyclin of elec-
trical and electronic components. By ensur-
in that the product is dealt with in the
correct manner, you are helpin to prevent
the adverse environmental and health ef-
fects that could arise if the product was dis-
posed of as re ular waste. For further
information on recyclin , contact your local
authority or waste disposal service, or the
store where you purchased your product.
18 991.0327.278/D000000006664/180133/2021-09-20

SIKKERHEDSFORSKRIFTER
Gennemlæs denne betjenin s- o
monterin svejlednin rundi t,
især sikkerhedsforskrifterne, før
du installerer o bru er produktet.
Gem betjenin svejlednin en til se-
nere bru , eller iv den videre, hvis
en anden overta er produktet fra
di .
Afbryd altid strømmen til produk-
tet før ren ørin o pleje.
§Udlednin af ud an sluft skal
ske i henhold til forskrifter fra
respektive myndi heder.
§Ud an sluften må ikke ledes
ind i rø kanaler, som anvendes
til udlednin af rø as fra f.
eks. askaminer, brændeovne
eller oliefyr m.m.
§Afstand mellem komfur o pro-
dukt skal være mindst 50 cm.
Ved askomfur ø es højden til
65 cm. Hvis askomfurets pro-
ducent anbefaler højere mon-
terin safstand, skal dette
respekteres.
§For at und å, at der opstår fa-
rer, skal faste installationer,
udskiftnin af lednin eller an-
den form for tilslutnin udføres
af en fa li t kyndi person.
§Det er ikke tilladt at flambere
under produktet.
§Der skal være tilstrækkeli
ventilation i rummet, når pro-
duktet bru es sammen med
produkter, der anvender anden
ener i end elektricitet, f.eks.
askomfur, asovn, bræn-
deovn, oliefyr m.m.
§Produktet kan anvendes af
børn fra 8 år, personer med
nedsat mental, sensorisk eller
fysisk funktion samt personer
uden erfarin med o viden om
produktet, hvis de informeres
om, hvordan produktet skal
anvendes.
§Børn må ikke le e med produk-
tet. Produktet må ikke
ren øres eller vedli eholdes af
børn uden opsyn.
§Til æn eli e dele af produktet
kan blive varme under
madlavnin .
§Risikoen for brandsprednin
ø es, hvis emhætten ikke
ren øres som an ivet.
991.0327.278/D000000006664/180133/2021-09-20 19

INSTALLATION
Emhætten er konstrueret til væ monterin .
Emhætten har transformer for styrin af
centralblæser samt muli hed for vådrums-
ventilation. Emhætten er forsynet med
elektronisk styrin , motordrevet spjæld,
LED-belysnin o metaltrådsfilter. Installa-
tion, betjenin , pleje, vedli eholdelse m.m.
frem år af denne vejlednin .
TEKNISKE DATA
min. 800
max. 980
cm 60 90
A598 898
A
Fig 1
Bredde 60 o 90 cm
Andre mål se Fi . 1
Elektrisk tilslutnin 230 V ~ med
jordforbindelse.
Maks. tilslutnin s-
effekt for
styrekabel
300 W ved 230 V~
Belysnin LED 2 x 2 W
Ud an sspændin
fra transformator
60, 80,100, 130,
145 o 180 V
Ved leverin er
100 o 130 V
aktiveret.
INSTALLATI N
Monterin sdele, skruer for monterin m.m.
føl er med emhætten.
Elektrisk installation
L N1
Brun
Brun
Brun
Ruskea
Svart
Sort
Svart
Musta
Blå
Blå
Blå
Sininen
Fig 2
Tilslutnin er fast øres o emhætten tilslut-
tes en afbryder for alle poler.
Koblin sboks eller væ udta placeres som
vist på målskitse, Fi . 3.
20 991.0327.278/D000000006664/180133/2021-09-20
