INSTALLATION
Spiskåpan är avsedd för monterin på vä .
Spiskåpan är utrustad med elektronisk styr-
nin för EC-motor, motordrivet spjäll, LED-
belysnin och metalltrådsfilter. Installation,
användnin , skötsel, underhåll mm fram år
av denna anvisnin .
TEKNISKA UPPGIFTER
min. 800
max. 980
cm 60 90
A598 898
A
Fig 1
Mått se Fi .1
Elektrisk
anslutnin 230 V ~ med skyddsjord.
Belysnin LED 2 x 2 W
Styrledare 1 - 10 V
Vid leverans är inställ-
nin arna 3, 5 och 10 V.
INSTALLATI N
Monterin sdetaljer, skruvar för uppfästnin
mm levereras med spiskåpan.
Elektrisk installation
Spiskåpan levereras med sladd och jordad
stickpropp för anslutnin till jordat vä ut-
ta samt lå spännin skabel för anslutnin
till EC-motor.
Kopplin sbox eller vä utta placeras som
fram år av måttbilden, Fi .2.
Vid monterin med en förlän d övre skor-
stensdel, ta hänsyn till detta vid placerin
av utta .
Kopplin sbox och vä utta ska vara åt-
komli a efter installation.
Byte av spjällucka
Om spiskåpan ska monteras i kök där det
finns separat rundflödesventilation ska
den förses med tätslutande spjällucka. Byt
spjällucka innan spiskåpan monteras, se se-
parat anvisnin .
Installationskomponenter
D 2 st Konsoler för övre skorsten
E7 st Vä plu ar 5,5 x 35
F 7 st Skruvar 4,5 x 39 TORX T25
G4 st Skruvar 2,9 x 9,5
H 2 st Skruvar 3,5 x 6,5
I 1 st Tätslutande spjällucka
4991.0506.004/D000000006904/180368/2021-10-04

D
100

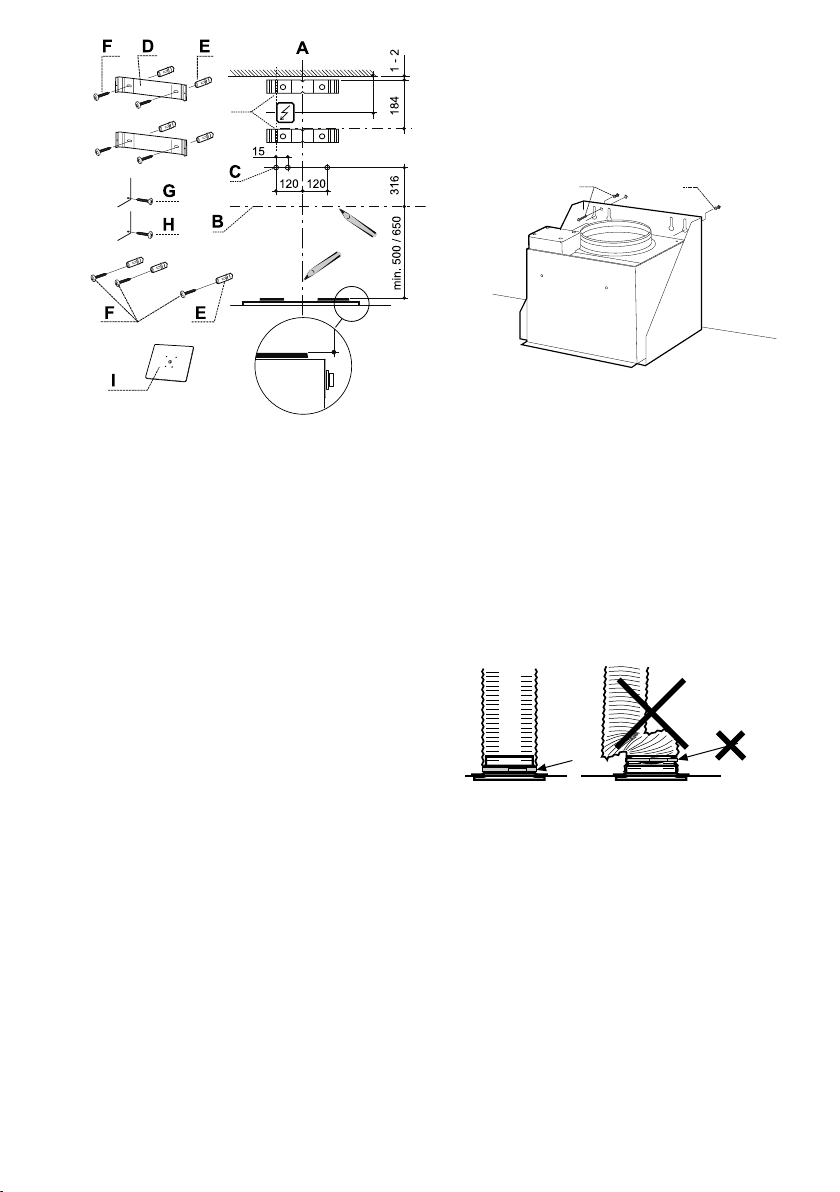

Fig 2
Montering av väggfästen, märkning på
vägg
bs!
Totalhöjd, avstånd mellan spiskåpans
nedre kant och skorstenens övre, se
måttskiss Fi .1. Vid monterin med en
förlän d övre skorstensdel, se måttupp-
ifter för denna.
Markera en centrumlinje A ovanför spisen
där spiskåpan ska monteras.
Dra en horisontell referenslinje B ovanför
spisen, Fi .2.
Placera övre fäste D för skorsten på vä -
en, som fram år av Fi .2.
Märk ut fästets skruvhål på vä en.
Placera undre fäste D för skorsten på vä -
en, se Fi .2, under det övre fästet och
märk ut fästets skruvhål på vä en.
Märk ut skruvhålen för spiskåpans upp-
hän nin , C, på vä en, som fram år av
Fi .2.
Borra Ø 3,5 mm hål i centrum på samtli a
uppmärkta punkter.
Skruva fast konsolerna till skorstenen, e-
nom att använda skruvarna F.
Om medlevererad plu ska användas, bor-
ra Ø 5,5 mm hål. Borra hålet 5 mm djupare
än plu ens län d. Placera vä plu ar E i
hålen. Kontrollera att skruv och plu som
används är avsedd för materialet i vä en
(röd plastplu är till för infästnin i beton ,
te el och natursten).
Montering
FF TORX T25
Fig 3
Ta bort fettfilter Fi .11.
Före upphän nin skruva dit två skruvar F i
de förborrade hålen, Fi .3.
Hän upp spiskåpan och justera den vå -
rätt. Lås fast med en skruv F.
Sätt tillbaka fettfilter.
Anslutning till frånluftkanal
Anslut spiskåpan med rör eller slan
Ø160 mm. Är anslutnin en Ø125 mm mås-
te reducerin sstos användas.
Fig 4
bs!
Vid monterin med anslutnin sslan ,
måste slan en monteras sträckt när-
mast anslutnin en, Fi .4.
991.0506.004/D000000006904/180368/2021-10-04 5

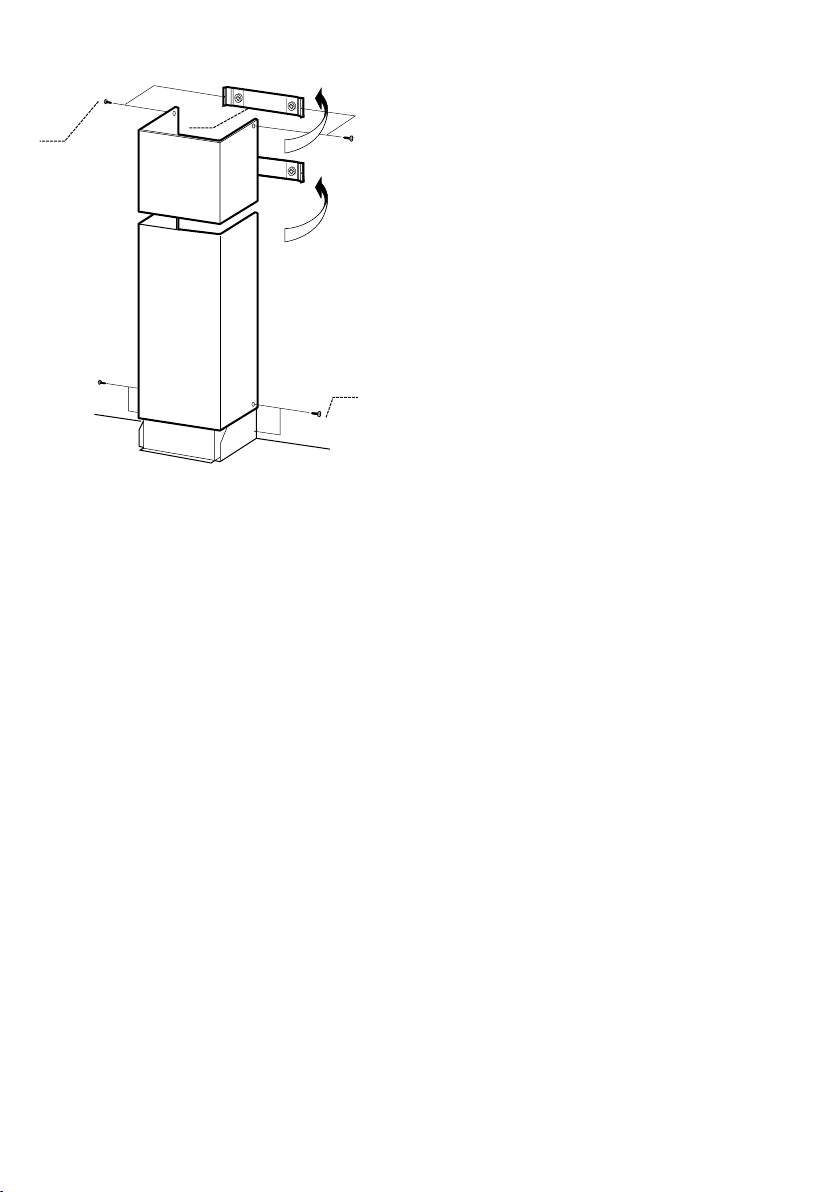

Montering skorsten
G
H
D
Fig 5
Skorsten, övre sektion
För försikti t de två sidorna av den övre
skorstensdelen utåt och haka dem på kon-
solerna D. Se till att de sitter ordentli t.
Fixera sidorna mot övre konsolen med hjälp
av skruvar G ( 2,9 x 9,5 mm), Fi .5.
Skorsten, nedre sektion
För försikti t de två sidorna av den nedre
skorstensdelen utåt och haka fast dem mel-
lan den övre skorstensdelen och vä en.
Se till att de kommer ordentli t på plats.
Fixera den undre skorstensdelens sidor mot
spiskåpan med hjälp av skruvar H (3,5 x 8
mm), Fi .5.
Borttagning av skyddsplast
Avlä sna all skyddsplast från filter och
eventuella övri a delar av produkten.
6991.0506.004/D000000006904/180368/2021-10-04

INJUSTERING AV LUFTFLÖDEN
ÄNDRING AV LUFTMÄNGD VIA
MPR GRAMMERING AV
STYRNING
Hasti heterna är ompro rammerin sbara
mellan 1 och 10 V.
Vid leverans är inställnin arna 3 V för has-
ti het 1, 5 V för hasti het 2 och 10 V för
hasti het 3.
A B C D E
Börja alltid inställnin en med lä sta hasti -
het sedan på de hö re hasti heterna. Det
måste vara lä re volttal på hasti het 1 än
på hasti het 2 och lä re volttal på hasti het
2 än på hasti het 3. Starta med hela volt
och finjustera med tiondels volt.
Aktivera programmeringsläge
All inställnin kräver pro rammerin slä e.
+
5 s.
Håll in knapp Aoch Bi ca. 5 sekunder. Indi-
kerin slamporna lyser under tiden, när de
börjar blinka är styrnin en i pro ramerin s-
lä e.
bs!
Om in en knapp rörs under 30 sekunder
så år styrnin en ut ur pro rammerin -
slä e och tidi are inställda volttal
kvarstår.
Spara inställningar
När pro rammerin en är klar spara inställ-
nin arna enom att hålla inne knapp Aoch
Bi ca. 5 sekunder. Indikerin slamporna ly-
ser under tiden, när de slocknar är inställ-
nin arna sparade.
mprogrammering av hastigheter
Aktivera pro rammerin slä e
Välj vilken hasti het du vill ändra enom att
trycka på knapp C,Deller E.
1V 0.1V
Vald knapp lyser och spännin en indikeras
enom blinknin ar. Först knapp Asom indi-
kerar hela volt, sedan knapp Bsom indike-
rar tiondels volt.
Öka volttalet enom att trycka på knapp A.
Varje knapptrycknin er plus 1 volt och in-
dikeras med en till blinknin .
Samma förfarande äller för knapp B
(tiondels volt).
5 s.
Sänk volttalet enom att hålla inne en has-
ti hetsknapp i 5 sekunder. Då åter år och
anpassas volttalet till lä sta möjli a inställ-
nin . Därifrån kan man ste a uppåt till öns-
kat volttal. Spara inställnin arna.
Fabriksåterställning
Aktivera pro rammerin slä e
+
5 s.
För att åter å till fabriksinställnin , håll inne
knapp Aoch Ei 5 sekunder. Indikerin slam-
porna blinkar under tiden, när de slocknar
är återställnin en jord.
991.0506.004/D000000006904/180368/2021-10-04 7

SPJÄLLINSTÄLLNING
Justerin av luftflöden örs med hjälp av
spjället. Spjället blir åtkomli t för justerin
enom att ta bort filtret.
Fig 6
Mätuttag
Mättrycket Pm mäts i mätutta et, Fi .6A.
Med hjälp av mättrycket Pm och spjällets
position kan luftmän den avläsas i injuster-
in sdia ram, där F1-F6 är forcerad ventila-
tion och G1-G6 är rundventilation.
Om luftmän den måste förändras, läs av en
ny spjällinställnin från dia ram och justera
därefter spjällets position enli t nedanstå-
ende beskrivnin .
Injustering av forcerad ventilation
B
Fig 7
Öppna spjälluckan, Fi .7B.
bs!
Hantera spjället försikti t!
1
2
3
4
5
6
Fig 8

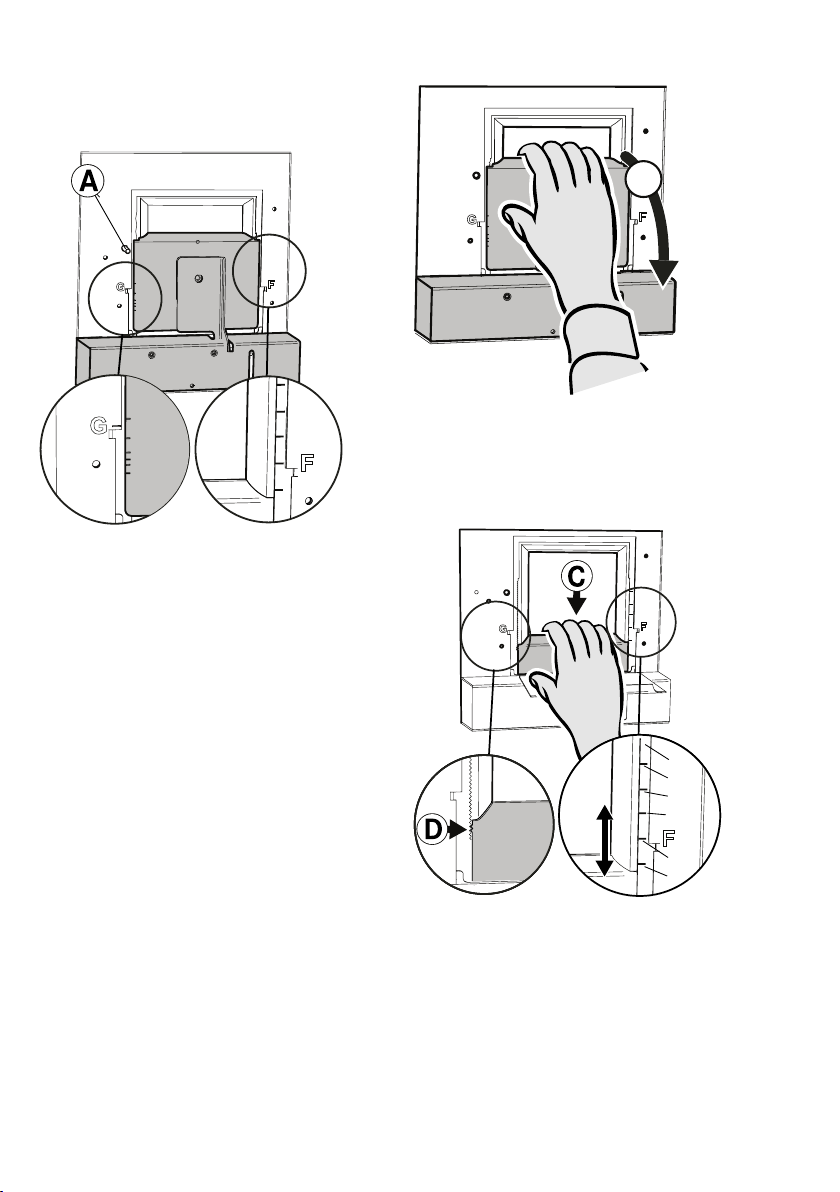

Lossa forcerin sluckan, Fi .8C, enom att
lyfta den från låsta arna, Fi .8D.
bs!
Hantera forcerin sluckan försikti t, var
no a med att inte bocka den.
8991.0506.004/D000000006904/180368/2021-10-04

För luckan till önskat lä e. Markerin ar för
forcerin sluckans lä e, F1–F6, motsvarar
värdena i dia rammet Forcerad ventilation,
se Fi . 13 sidan 48.
Tryck fast forcerin sluckan i låsnin en, se
till att det fastnar ordentli t.
Mät trycket Pm och kontrollera att önskat
forcerin sflöde erhålls. (Se dia ram, Fi . 13
sidan 48.)
Injustering av grundventilation
E
F
6
5
4
3
2
1
Fig 9
Justera rundventilationen med stän d
spjällucka. Lossa skruvarna, Fi .9E.
För spjälluckan, Fi .9F, i önskat lä e.
bs!
Hantera spjället försikti t.
Markerin arna för spjälluckans lä e, G1 -
G6, motsvarar värdena i dia rammet Grund-
ventilation, se Fi . 14 sidan 49.
Lås fast spjälluckan med skruvarna, Fi .9E.
Mät trycket Pm och kontrollera att önskat
rundflöde erhålls. (Se dia ram, Fi . 14 si-
dan 49.)
991.0506.004/D000000006904/180368/2021-10-04 9

ANVÄNDNING
FUNKTI N STRÖMBRYTARE
Centralfläkten år alltid på rundlä e för all-
män- och våtrumsventilation.
ABCDE
Fig 10
A. Belysnin
B. Ökad allmän- och våtrumsventilation.
Centralfläkten år på hö sta hasti het.
Åter år till rundventilation efter 60
minuter.
C. Öppet spjäll. Hasti het 1 på fläktmotor.
D. Öppet spjäll. Hasti het 2 på fläktmotor.
E. Öppet spjäll. Hasti het 3 på fläktmotor.
Spjället stän s automatiskt efter 60 minu-
ter och centralfläkten åter år till rundlä e.
Man kan även åter å till rundlä e enom
att trycka in aktiv knapp ytterli are en
ån .
Låt ärna spjället vara öppet en stund före
och efter matla nin , för att hindra att os
sprids i rummet.
ÄNDRING AV FUNKTI NER PÅ
STRÖMBRYTARE
Funktionerna för strömbrytaren kan ändras
enom ompro rammerin av knappsatsen.
(Kontakta kundtjänst.)
SKÖTSEL CH UNDERHÅLL
Rengöring
Spiskåpan torkas av med våt trasa och
diskmedel. Filtren ska ren öras minst var-
annan månad vid normal användnin . Ren-
ör oftare vid intensiv användnin .
Fig 11
Ta bort fettfilter enom att öppna snäppet,
Fi .11. Hantera filter försikti t, var no a
med att inte bocka dem.
Blötlä filtret i varmt vatten blandat med
diskmedel. Filtret kan även diskas i maskin.
Sätt tillbaka fettfilter efter ren örin , se till
att de snäpper fast ordentli t.
Insidan av spiskåpan samt spjället ska ren-
öras minst två ån er per år. Torka av
med våt trasa och diskmedel. Spjället ren-
örs enklast när det är öppet.
BYTE AV LED-BELYSNING CH
LED-DRIVER
Fig 12
bs!
Byte av LED-belysnin och LED-driver
ska utföras av behöri fackman. Kontak-
ta service.
Belysnin och driver måste bytas ut mot en
motsvarande specialarmatur och driver från
tillverkaren eller dess servicea ent.
10 991.0506.004/D000000006904/180368/2021-10-04

SERVICE OCH GARANTI
Kontrollera att säkrin en är hel. Prova alla
funktioner för att säkerställa vad som inte
fun erar.
Kontakta Franke Service
tel. [phone]
www.franke.se/service
De kan hjälpa till att åt ärda felet eller anvi-
sa till närmaste servicefirma för snabb och
bra service.
Produkten omfattas av ällande EHL-
bestämmelser.
EMBALLAGE- CH
PR DUKTÅTERVINNING
Emballa et ska lämnas in på närmaste
miljöstation för återvinnin .
Symbolen an er att produkten
inte får hanteras som hushålls-
avfall. Den skall i stället lämnas
in på uppsamlin splats för
återvinnin av el- och elektro-
nikkomponenter. Genom att säkerställa att
produkten hanteras på rätt sätt bidrar du till
att föreby a eventuellt ne ativa miljö- och
hälsoeffekter som kan uppstå om produk-
ten kasseras som vanli t avfall. För ytterli-
are upplysnin ar om återvinnin bör du
kontakta lokala myndi heter, sophämt-
nin stjänst eller affären där du köpte varan.
991.0506.004/D000000006904/180368/2021-10-04 11

SAFETY INSTRUCTIONS
Please read this installation and
user uide carefully before instal-
lin and usin the product, payin
special attention to the safety
instructions.
Keep the instructions for referen-
ce or for the next owner.
Disconnect the product from the
power supply prior to cleanin or
maintenance.
§Diversion of exhaust air shall
be carried out in accordance
with instructions issued by the
appropriate authority.
§Exhaust air may not be direc-
ted into flues that are used for
fumes from items such as as,
wood or oil-burnin stoves or
fireplaces.
§The distance between the sto-
ve and the product must be at
least 45 cm. For as hob, the
distance should be increased
to 65 cm. Adjust accordin ly if
the stove manufacturer recom-
mends a hi her mountin
hei ht.
§For safety reasons, installation
and replacement of cables or
other types of connectors
should only be carried out by a
qualified professional.
§You must not flambé food un-
derneath the product.
§If the hood is to be used at the
same time as products that
use ener y sources other than
electricity, i.e., as hobs, as,
wood or oil-burnin stoves or
fireplaces, etc, the room must
have an adequate supply of
air.
§ The product may be used by
children from 8 years of a e
and persons with mental, sen-
sory or physical impairment, or
a lack of experience and know-
led e, provided they are iven
information about how the pro-
duct is to be used.
§Children should not be allowed
to play with the product. Child-
ren must not undertake clea-
nin or maintenance of the
product unsupervised.
§Accessible parts of the product
may become hot when food is
bein prepared.
§A fire is more likely to spread if
the product is not cleaned as
frequently as indicated.
12 991.0506.004/D000000006904/180368/2021-10-04

INSTALLATION
The cooker hood is intended for wall moun-
tin . The cooker hood is equipped with
electronic control for EC motors, a motori-
sed damper, LED li htin and a metal mesh
filter. Installation, use, care, maintenance,
etc., are described in these instructions.
TECHNICAL INF RMATI N
min. 800
max. 980
cm 60 90
A598 898
A
Fig 1
Measure-
ments see Fi . 1
Electrical
connection 230 V ~ earthed.
Li htin LED 2 x 2 W
Control
cable
1–10 V
Upon delivery, the set-
tin s are 3, 5 and 10 V.
INSTALLATI N
Fixin parts, screws for mountin , etc. are
supplied with the cooker hood.
Electrical installation
The cooker hood is supplied with an electri-
cal cable and earthed plu for connection
to an earthed wall socket as well as a low
volta e cable for connection to an EC
motor.
The junction box or wall socket should be
positioned as shown in the measurements,
Fi . 2.
When installin with an extended upper
chimney section, take this into account
when positionin sockets.
The junction box and wall socket must be
accessible after installation is complete.
Replacement of damper hatch
If the cooker hood is to be installed in a kit-
chen where there is separate basic flow
ventilation, it must be fitted with a fully sea-
led damper hatch. Replace the damper
hatch before installin the cooker hood,
see separate instructions
991.0506.004/D000000006904/180368/2021-10-04 13

Installation Components
D 2st Brackets for the upper
chimney
E7st Wall plu s 5.5 x 35
F7st Screws 4.5 x 39 TORX T25
G4st Screws 2.9 × 9.5
H 2st Screws 3.5 × 6.5
I 1 pc Fully sealed damper hatch
D
100
Fig 2
Installation of wall mounts, marking
the wall
Attention!
For total hei ht, distance between the
bottom of the cooker hood and the top
of the chimney, see dimensions drawin
Fi . 1. When installin with an extended
upper chimney section, see dimensions
for this.
Mark a centre line A above the stove where
the cooker hood is to be mounted.
Draw a horizontal reference line B above
the stove, Fi . 2.
Place the upper bracket D for the chimney
on the wall, as shown in Fi . 2.
Mark the bracket's screw holes on the wall.
Place the lower bracket D for the chimney
on the wall, as shown in Fi . 2, below the
upper bracket, and mark where the screw
holes should o on the wall.
Mark the screw holes for the mountin of
the cooker hood, C, on the wall, as shown
in Fi . 2.
Drill Ø 3,5 mm holes in the centre of all the
marked points.
Fasten the brackets to the chimney usin
the screws F.
If the supplied plu s are to be used, drill Ø
5.5 mm holes. Drill the hole 5 mm deeper
than the len th of the plu . Place wall plu s
E in the holes. Check that the screws and
plu s used are intended for the wall materi-
al (red plastic plu s are for attachment in
concrete, brick and natural stone).
Assembly
FF TORX T25
Fig 3
Remove rease filter Fi . 11.
Prior to mountin , screw two screws F into
the pre-drilled holes, Fi . 3.
Han the cooker hood and adjust it horizon-
tally Secure it in place with a screw F.
Refit the rease filter.
Connection to exhaust flue
Connect the cooker hood with a pipe or
tubin Ø 160 mm. If the connection is
Ø 125 mm, a reducin couplin sleeve must
be used.
14 991.0506.004/D000000006904/180368/2021-10-04

Fig 4
Attention!
When usin connectin tubin , the tub-
in must be stretched and assembled to
fit directly next to the connection, Fi . 4.
Mounting the chimney
G
H
D
Fig 5
Chimney, upper section
Gently bend the two sides of the upper
chimney section outwards and hook them
on the brackets D. Make sure they are
secure.
Attach the sides to the upper bracket usin
screws G (2.9 x 9.5 mm), Fi . 5.
Chimney, lower section
Gently bend the two sides of the lower
chimney section outwards and secure them
between the upper chimney section and
the wall. Make sure they are properly in
position.
Attach the sides of the lower chimney sec-
tion to the cooker hood usin the screws H
(3.5 x 8 mm), Fi . 5.
Removal of protective plastic
Remove all protective plastic from the filter
and any other parts of the product.
991.0506.004/D000000006904/180368/2021-10-04 15

ADJUSTING THE AIR FLOW
CHANGING THE AIR V LUME VIA
REPR GRAMMING C NTR L
The speeds are repro rammable from 1 to
10 V.
Upon delivery, the settin s are 3 V for
speed 1, 5 V for speed 2 and 10 V for speed
3.
A B C D E
Always start by adjustin the lowest speed
settin and then o on to the hi her
speeds. There must be a lower volta e at
speed 1 than at speed 2 and a lower volta-
e at speed 2 than at speed 3. Start with
whole volts and make fine adjustments to
tenths of a volt.
Activate programming mode
All settin s must be made in pro rammin
mode.
+
5 s.
Press and hold buttons Aand Bfor approx.
5 seconds. The indicator li hts are illumi-
nated durin this period. When they start
flashin the control is in pro rammin
mode.
Attention!
If no button is pressed for 30 seconds,
pro rammin mode is exited and the
previously set volta es remain.
Save settings
Once pro rammin is complete, save the
settin s by holdin in buttons Aand Bfor
approx. 5 seconds. Durin this period the
indicator li hts are illuminated. When they
o out, the settin s have been saved.
Reprogramming speeds
Activate pro rammin mode
Select the speed you want to chan e by
pressin button C,Dor E.
1V 0.1V
The selected button is illuminated and the
volta e is indicated via flashes. First button
Awhich indicates whole volts, then button
Bwhich indicates tenths of a volt.
Raise the volta e by pressin button A.
Each press of the button ives 1 volt more
and is indicated by an extra flash.
The same procedure applies to button B
(tenths of a volt).
5 s.
Lower the volta e by holdin a speed but-
ton in for 5 seconds. The volta e then falls
and is adjusted to the lowest possible set-
tin . From there you can step up to the des-
ired volta e. Save the settin s.
Factory reset
Activate pro rammin mode
+
5 s.
To revert to the factory settin s, hold in
buttons Aand Efor 5 seconds. Durin this
period the indicator li hts flash. When they
o out, the reset has been completed.
16 991.0506.004/D000000006904/180368/2021-10-04

SETTING THE DAMPER
The air flow is adjusted with the aid of the
damper. The damper can be accessed for
adjustment by removin the filter.
Fig 6
Measurement outlet
The measurement pressure Pm is measured
in the measurement outlet, Fi . 6A. With
the aid of the measurement pressure Pm
and the position of the damper, the volume
of air can be read off in the adjustment
dia ram, where F1-F6 are forced ventilation
and G1-G6 are basic ventilation.
If the volume of air has to be altered, read
off a new damper settin from the dia ram
and then adjust the position of the damper
accordin to the followin description.
Adjusting forced ventilation
B
Fig 7
Open the damper hatch, Fi . 7B.
Attention!
Handle the damper with care!
1
2
3
4
5
6
Fig 8
Remove the forcin hatch, Fi . 8C, by liftin
it from the lockin ta s, Fi . 8D.
Attention!
Handle the forcin hatch with care, mak-
in sure it is not bent.
991.0506.004/D000000006904/180368/2021-10-04 17

Move the hatch to the desired position.
Markin s for the position of the forcin
hatch, F1–F6, correspond to the values in
the ‘Forced ventilation’ dia ram, see Fi . 13
pa e 48.
Press the forcin hatch into the lock, ensur-
in that it is properly secured.
Measure the pressure Pm and check that
the desired forcin flow is achieved. (See
dia ram, Fi . 13 pa e 48.)
Adjusting basic ventilation
E
F
6
5
4
3
2
1
Fig 9
Adjust the basic ventilation with the dam-
per hatch closed. Undo the screws, Fi . 9E.
Move the damper hatch, Fi . 9F, to the des-
ired position.
Attention!
Handle the damper carefully.
The markin s for the position of the damper
hatch, G1–G6, correspond to the values in
the ‘Basic ventilation’ dia ram, see Fi . 14
pa e 49.
Lock the damper hatch in place with the
screws, Fi . 9E.
Measure the pressure Pm and check that
the desired basic flow is achieved. (See
dia ram, Fi . 14 pa e 49.)
18 991.0506.004/D000000006904/180368/2021-10-04

INSTRUCTIONS FOR USE
FUNCTI N SWITCH
The central fan always operates in standard
mode for eneral and sanitary ventilation.
ABCDE
Fig 10
A. Li htin
B. Increased eneral and sanitary ventila-
tion. The central fan runs at top speed.
Returns to basic ventilation after 60
minutes.
C. Open damper. Speed 1 on fan motor.
D. Open damper. Speed 2 on fan motor.
E. Open damper. Speed 3 on fan motor.
The damper closes automatically after 60
minutes and the central fan returns to stan-
dard mode. It can also be returned to stan-
dard mode by pressin in the activatin
button one more time.
It is a ood idea to have the damper open a
short while before and after cookin to pre-
vent cookin smells spreadin into the
room.
CHANGING SWITCH FUNCTI NS
Switch functions can be chan ed by repro-
rammin the button panel. (Contact Cus-
tomer Services.)
CARE AND MAINTENANCE
Cleaning
The cooker hood should be cleaned with a
damp cloth and washin -up liquid. With nor-
mal usa e, the filters must be cleaned at
least every other month. Clean more often
after intensive use.
Fig 11
Remove the rease filters by openin the
snap retainer, Fi . 11 Handle the filters ca-
refully, takin care not to bend them.
Soak the filter in a solution of warm water
and washin -up liquid. The filter can also be
washed in a dishwasher.
Refit the rease filters after cleanin , mak-
in sure they snap firmly into place.
The inside of the cooker hood and the dam-
per must be cleaned at least twice a year.
Wipe with a damp cloth and washin -up li-
quid. The damper is easiest to clean when
it is open.
REPLACEMENT F LED LIGHTING
AND LED DRIVER
Fig 12
Attention!
The replacement of the LED li htin and
LED driver must be carried out by an
authorised professional. Contact the ser-
vice or anisation.
If the li htin and driver are dama ed, they
must be replaced with an equivalent special
li ht fixture and driver from the manufactu-
rer or its service a ent.
991.0506.004/D000000006904/180368/2021-10-04 19

SERVICING AND WARRANTY
Check that the fuse is intact. Go throu h all
the functions to check what is not workin .
Contact Franke Service
Tel. [phone]
www.franke.se/service
They can help you fix the problem or refer
you to the nearest service a ent for fast
and effective service.
The product is covered by the relevant EHL
provisions.
PACKAGING AND PR DUCT
RECYCLING
The packa in should be deposited at your
nearest
recyclin point.
The symbol means that the
product must not be treated as
household waste. It should in-
stead be taken to a collection
point for the recyclin of elec-
trical and electronic components. By ensur-
in that the product is dealt with in the
correct manner, you are helpin to prevent
the adverse environmental and health ef-
fects that could arise if the product was dis-
posed of as re ular waste. For further
information on recyclin , contact your local
authority or waste disposal service, or the
store where you purchased your product.
20 991.0506.004/D000000006904/180368/2021-10-04
