Frigidaire PLEF489CCG User guide

1
SERVICE DATA SHEET 318047204 (0012) Rev. A
Electric and Dual-Fuel (Gas Cooktop with Electric Oven) appliance with ERC III Electronic Oven Control
NOTICE
This service data sheet is intended for use by persons having electrical and mechanical training and a level of
knowledge of these subjects generally considered acceptable in the appliance repair trade. The manufacturer
cannot be responsible, nor assume any liability, for injury or damage of any kind arising from the use
of this data sheet.
To avoid the possibility of personal injury and/or property damage, it is important that safe servicing practices be
observed. The following are some, but not all, examples of such practices.
1. Do not attempt a product repair if you have any doubts as to your ability to complete it in a safe and satisfac-
torymanner.
2. Before servicing or moving an appliance, remove power cord from electric outlet, remove fuse or trip circuit
breaker to Off, and turn off gas supply.
3. Never interfere with the proper installation of any safety device.
4. USE ONLY REPLACEMENT PARTS SPECIFIED FOR THIS APPLIANCE. SUBSTITUTIONS MAY DEFEAT COMPLI-
ANCE WITH SAFETY STANDARDS SET FOR HOME APPLIANCES.
5. GROUNDING: The standard color coding for safety ground wires is GREEN OR GREEN WITH YELLOW STRIPES.
Ground leads are not to be used as current carrying conductors. IT IS EXTREMELY IMPORTANT THAT THE
SERVICE TECHNICIAN REESTABLISH ALL SAFETY GROUNDS PRIOR TO COMPLETION OF SERVICE. FAILURE
TO DO SO WILL CREATE A POTENTIAL HAZARD.
6. Priortoreturning the product to service, ensurethat:
• All electric connections are correct and secure.
• All electrical leads are properly dressed and secured away from sharp edges, high-temperature compo-
nents, and moving parts.
• All uninsulated electrical terminals, connectors, heaters, etc. are adequately spaced away from all metal
parts and panels.
• All safety grounds (both internal and external) are correctly and securely reassembled.
• All panels are properly and securely reassembled.
SAFE SERVICING PRACTICES

2
1. This self-cleaning controller offers Bake, Broil, Preheat or Convection Bake/Roasting modes, Timed and
Delayed Baking and Cleaning functions.
2. Convection operates with a fan dedicated to convection and a convection element on some models.
NOTE: THE ERC III'S ARE NOT FIELD REPAIRABLE. ONLY TEMPERATURE SETTINGS CAN BE CHANGED.
See Oven Calibration.
NOTE: Depending on model, the size and shape of touch pads may vary. (For example, eliptical instead of
round). Some models may also have round push buttons instead of touch pads.
Because heat is more evenly distributed in convection mode, foods can be cooked at lower temperatures. In order
to allow the consumer to bake per their existing methods, there is a negative offset temperature of 25°F/13.5°C in
the programming of the control. This means that when the consumer sets the control for 375°F/ 190°C , the actual
oven temperature is cycling at 350°F/ 176°C.
The convection oven uses the addition of a fan and a convection element (some models) to heat and to move the
air already in the oven. Moving the heated air helps to destratify the heat and cause uniform heat distribution.
Cooking times can be reduced by as much as 30%. The air is drawn in through a fan shroud located on the rear
wall of the oven. It is then discharged around the outer edges of this shroud. The air circulates around the food
and then enters the shroud again. As with conventional electric ranges, there is still an oven vent which discharges
through the rear or the sides of the cooktop.
To set the control in convection mode, follow these steps:
1. Pressthe CONV. BAKE/ROAST pad.
2. Enter the desired temperature on the keypad (setpoint).
3. Press the START pad.
The oven will automatically start and the fan will begin to run. To cancel the convection baking/roasting function,
press the CANCEL pad.
NOTE: The fan runs continuously while in the convection mode. The fan will stop if the door is opened while
convection baking/roasting. The heating element will continue to operate IF the door IS openED.
ERC III ELECTRONIC OVEN CONTROL
PREHEAT
OR
CONV
BAKE/ROAST
STOP
TIME
BAKE
TIME
CLEAN
CLOCK
VARI
BROIL
CLEAR
BAKE
TIMER
ON/OFF
88:88
88:88
888
DELAY BAKE TIMER
BROIL
DELAY
CLEAN
BROIL
DELAY
CLEAN
CONV
BAKE
LOCKED
CONV
BAKE
LOCKED
CLN STOP
CLN STOP
.
O
N
HR
CONVECTION MODE (some models)
CONVECTION MODE OVEN TEMPERATURE (some models)

3
When the control is set to the convection bake/roast function, the fan immediately comes on. The oven then
energizes the convection element for 5 to 15 seconds and switches to the bake element. This switching continues
until the oven setpoint is reached. At this point the control modifies the timing for the bake and convection
elements to achieve maximum performance.
For the first 15 to 30 seconds of every minute after the setpoint is reached, the convection element is energized.
For a few seconds both elements are turned off. The bake element is then turned on for the remaining time of the
minute. This cycle is repeated for the duration of the cooking period.

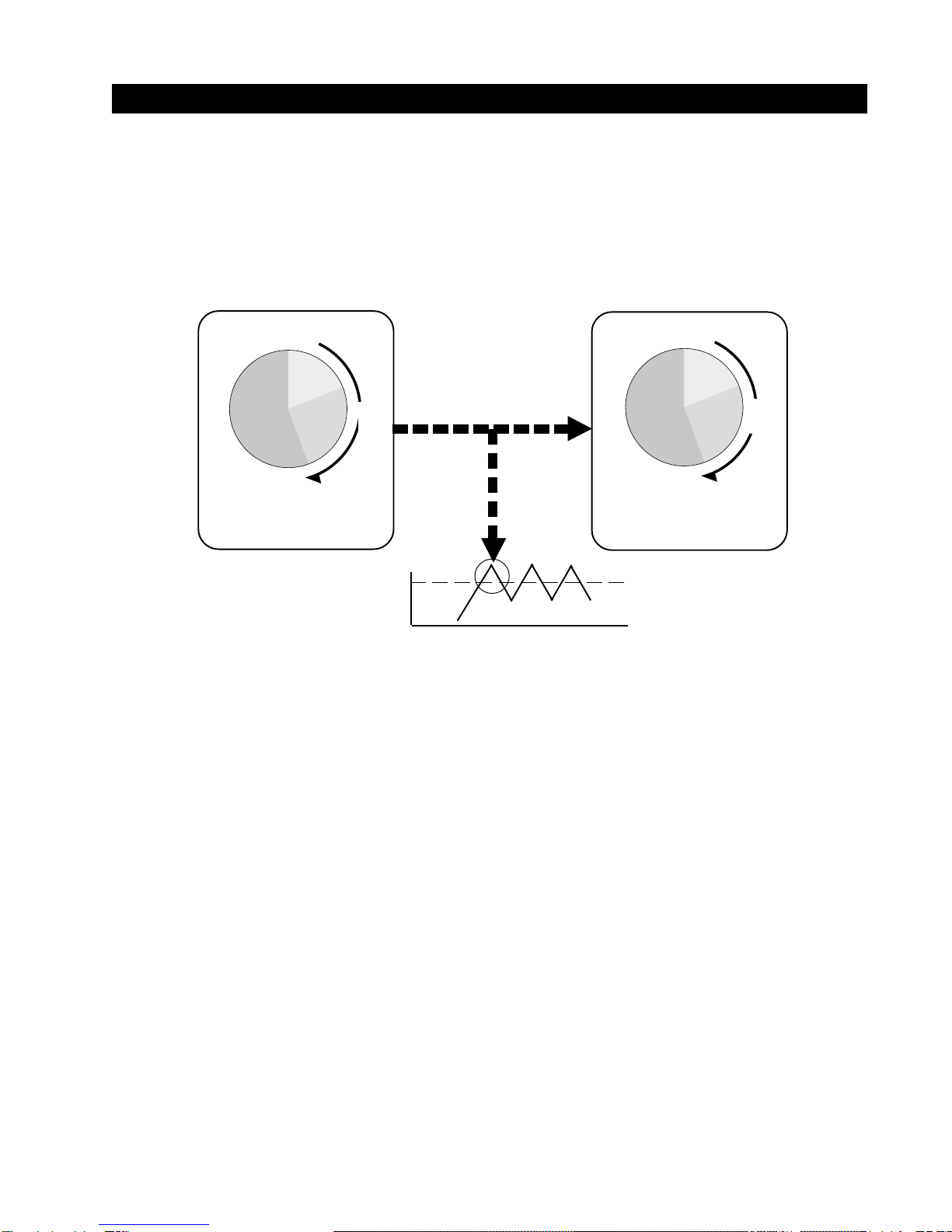

CONVECTION CYCLING WITH CONVECTION AND BAKE ELEMENTS (some models)
Before set point is reached After set point is reached
Approximate Times
1 = Convection 15-30 sec/min
2 = Both OFF
3 = Bake 30-45 sec/min
1
BAKE
2
3OFF
CONVECTION
Setpoint
1 = Convection 5-15 sec/min
2 = Both OFF
3 = Bake 44-54 sec/min
1
BAKE
2
3OFF
CONVECTION

4
Set EOC for conventional bake at 350oF/177oC. Using a portable thermocouple, obtain an average oven tempera-
ture after a minimum of 5 cycles. Press CANCEL to end bake mode. Touch the BAKE pad. Set temperature to
maximum (550oF/288oC). Quickly (within two seconds), press and hold the BAKE pad until the special two digit
display appears. Release the BAKE pad.
NOTE: The display indicates the offset temperature from original factory setting. Original setting will read "00".
The temperature can now be adjusted up or down 35oF/21oC, in 5oF/3oC increments, by pressing the up or down
arrow pad. Press the pad until the desired amount of offset appears in the display. A minus sign (-) will appear
before the number to indicate the oven will be cooler by the displayed number of degrees.
NOTE: Changing calibration effects both conventional and convection modes.
PREHEAT (some models)
During a preheat mode, the oven uses the bake element to reach the ERCIII set point. The element uses full
power when it's on. When the set point is reached, the preheat mode is converted in a normal bake mode.
During a normal bake mode, the ERC III preheats the oven with the bake element. When the desired
temperature is reached, the ERC III adds top heat by cycling the broil element on for 5 to 15 seconds per minute .
The bake element is on for the remaining time of the minute. Both elements use full power when they are on but
they are never on at the same time.
NORMAL BAKE
CLEAN
During a cleaning process, the oven uses the bake element.
CLEAN AND TIMED CLEAN
When these modes are called, the door locks right after start button is pushed.
OVEN CALIBRATION

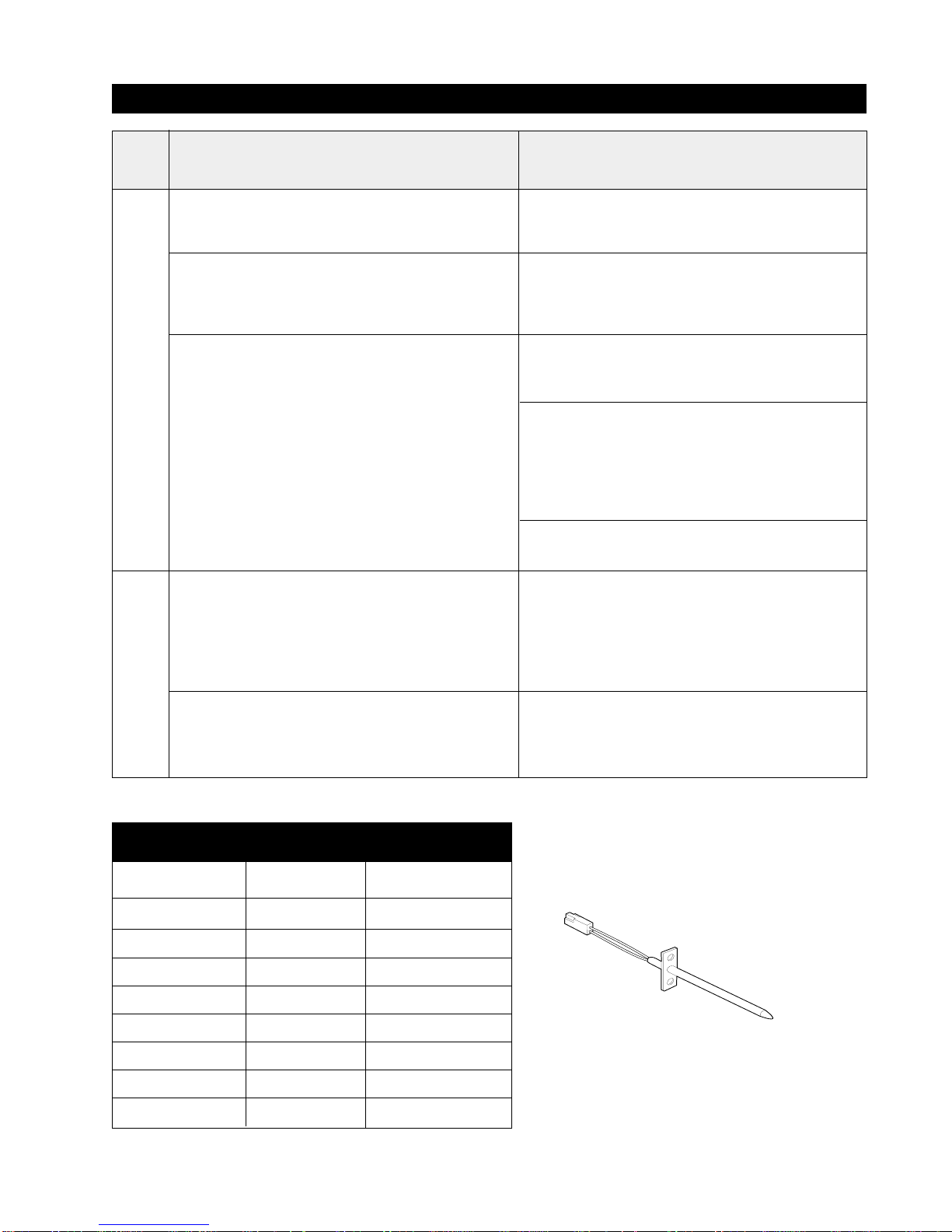

ERC III ELECTRONIC OVEN CONTROL FAULT CODES
FAULT
CODE
F1
LIKELY FAILURE CONDITION/CAUSE
Shorted keypad (more than 30 seconds).
Control’s internal checksum may have become
corrupted.
Controlhassensedapotentialrunawayovencondition.
Control may have shorted relay, RTD sensor probe may
have gone bad.
Doormotorfailure/jammed.Latchmotorswitchfailure.
SUGGESTED CORRECTIVE ACTION
Replace EOC.
Disconnectpower,wait30secondsandreapplypower.
If fault returns upon power-up, replace EOC.
CheckRTDsensorprobeandreplaceifnecessary.IFoven
is overheating, disconnect power. If oven continues to
overheat when the power is reapplied, replace EOC.
Severe overheating may require the entire oven to be
replaced, should damage be extensive.
With the unit in either the fully locked or fully unlocked
position, only one of the switches should be closed. If
both switches are closed, replace the latch motor
assembly or replace the control.

5

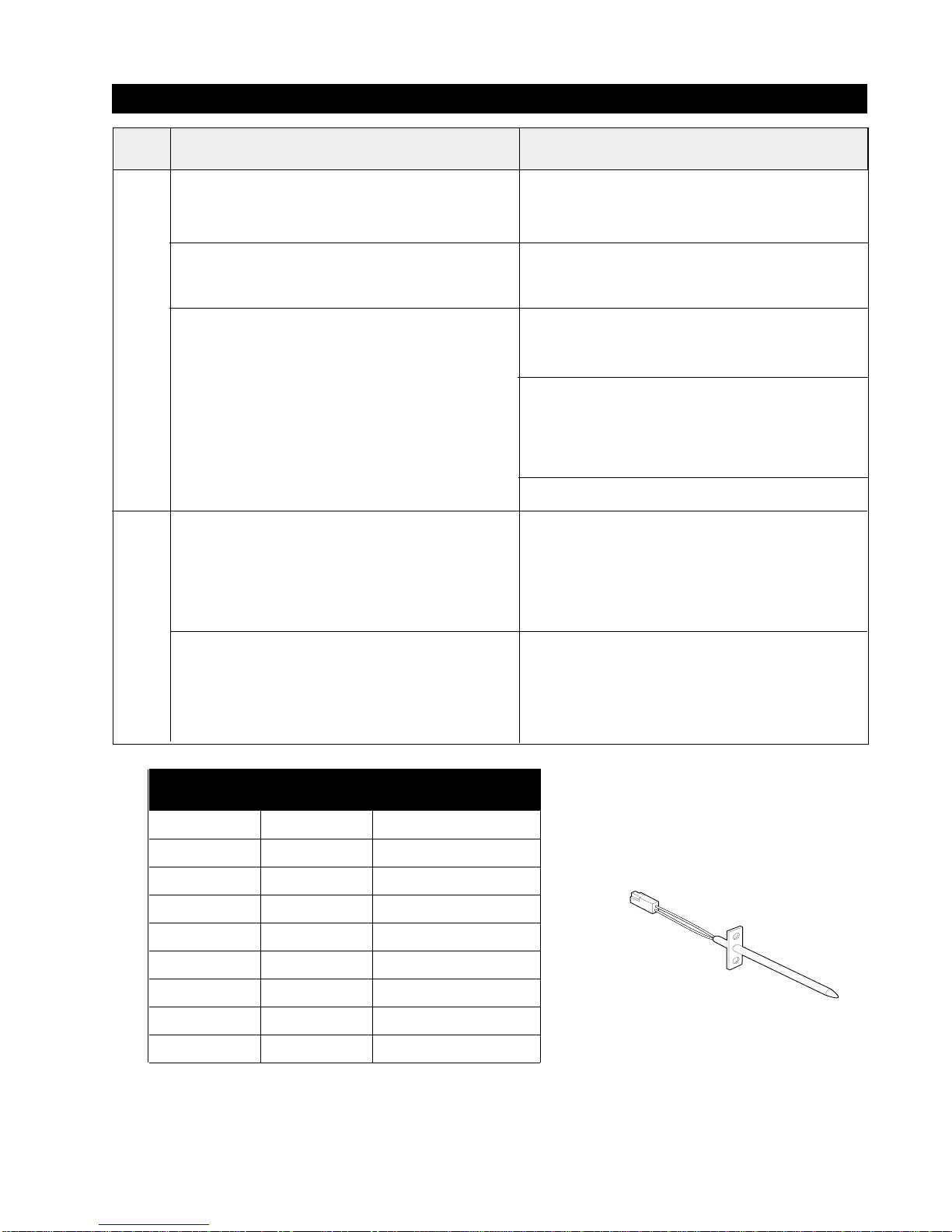

RTDSCALE
OVEN TEMPERATURE
SENSOR
Temp. °F Temp. °C Resistance (ohms)
32 1.9 0.0 1.1 1000 4.0
75 2.5 23.9 1.4 1091 5.3
250 4.4 121.1 2.4 1453 8.9
350 5.4 176.7 3.0 1654 10.8
450 6.9 232.2 3.8 1852 13.5
550 8.2 287.8 4.6 2047 15.8
650 9.6 343.3 5.3 2237 18.5
900 13.6 482.2 7.6 2697 24.4
FAULT
CODE
F1
F3
SUGGESTED CORRECTIVE ACTION
Press CLEAR key. If CLEAR key does not eliminate
problem, turn off power for 30 seconds, then turn on
power.
Check wiring of Lock Motor, and Lock Switch A and B
and Door Switch circuits. Look for stalled cooling fan,
broken safety thermostat, shorts or opens.
Unplug J1, apply power (L1) directly to the Lock Motor;
in the motor does not rotate, replace Lock Motor
Assembly. Plug J1.
CheckLockSwitchAandBforproperoperation(dothey
openandclose, check with ohmmeter). The lock Motor
maybepoweredasinabovesteptoopenandcloseLock
Switches. If the LockSwitches are defective, replace
Motor Lock Assembly.
Ifallabovestepsfailtocorrectsituation,replacecontrol.
Checkwiringinprobecircuitforpossibleopencondition.
CheckRTDresistanceatroomtemperature(compareto
proberesistancechart).Ifresistancedoesnotmatchthe
chart, replace the RTD sensor probe.
Checkwiringinprobecircuitforpossibleshortcondition.
CheckRTDresistanceatroomtemperature(compareto
proberesistancechart).Ifresistancedoesnotmatchthe
chart, replace the RTD sensor probe.
LIKELY FAILURE CONDITION/CAUSE
Control software failure, or component failure (relay
stuck).
Safety thermostat opened, or cooling fan stalled.
Wiring Problem.
Open RTD sensor probe/wiring problem (more than 15
seconds).
Notes: - EOC may initially display an "FI", thinking a
runaway condition exists.
- An open sensor is above 3000 ohms.
- A shorted sensor is below 700 ohms.
Shorted RTD sensor probe/wiring problem (more than
15 seconds).
Note: - "F3"isdisplayedwhenovenisinactivemode
or when an attempt to enter an active mode
is made.
ERC III ELECTRONIC OVEN CONTROL FAULT CODES (continued)

6
The fan motor on the rear of the unit is mounted to the main back with three screws. There is a mounting plate
held in place between the main back (with 2 screws) and the rear oven wall (with 2 screws). Should it be
necessary to replace the oven cavity, you must remove the 2 screws located inside the unit at the rear of the oven
cavity.
Thefanmotorrunscontinuouslywhile inthe convectionmodeunlessthedoorisopened.Ifthefandoes notoperate,
check the following:
• Display illuminated on the electronic control.
• Voltage output between terminals E9 and E8.
• 240 Volts available at fan motor.
• Fan motor coil resistance 56.5 ohms ± 10%.
• Voltage input to fan relay coil during convection bake with door closed.
• Door/lightswitch.
ConvectionFan
MotorAssembly
Oven Cavity
ConvectionFan
Blade
Fan Nut
ConvectionElement
Convection
Fan Cover
ERC III ELECTRONIC OVEN CONTROL FAULT CODES (conti
MOUNTING PLATE OVEN
FAN RELAY
EXPLODED VIEW OF CONVECTION SYSTEM (typical)

7
1. Shut off gas to range.
2. Disconnectpower.
3. Remove gas supply line at the regulator. If necessary, move range out of the cabinet opening.
4. Remove grates, burner covers, knobs and seals.
5. Remove screws securing burner rings and remove rings. Inspect burners, loose screws, electrode,
cleanliness, etc.
6. Remove left and right screws on each side of range securing panel top to body.
Note: Screws are located 1/1/2" from console and 3 inches from back of range.
7. Remove machine screw on manifold side of range (2-3/4" from cooktop) securing manifold to
cooktop.
8. Remove glass top and gasket.
9. To reassemble cooktop, reverse procedure.
Dual Fuel Models
nued)

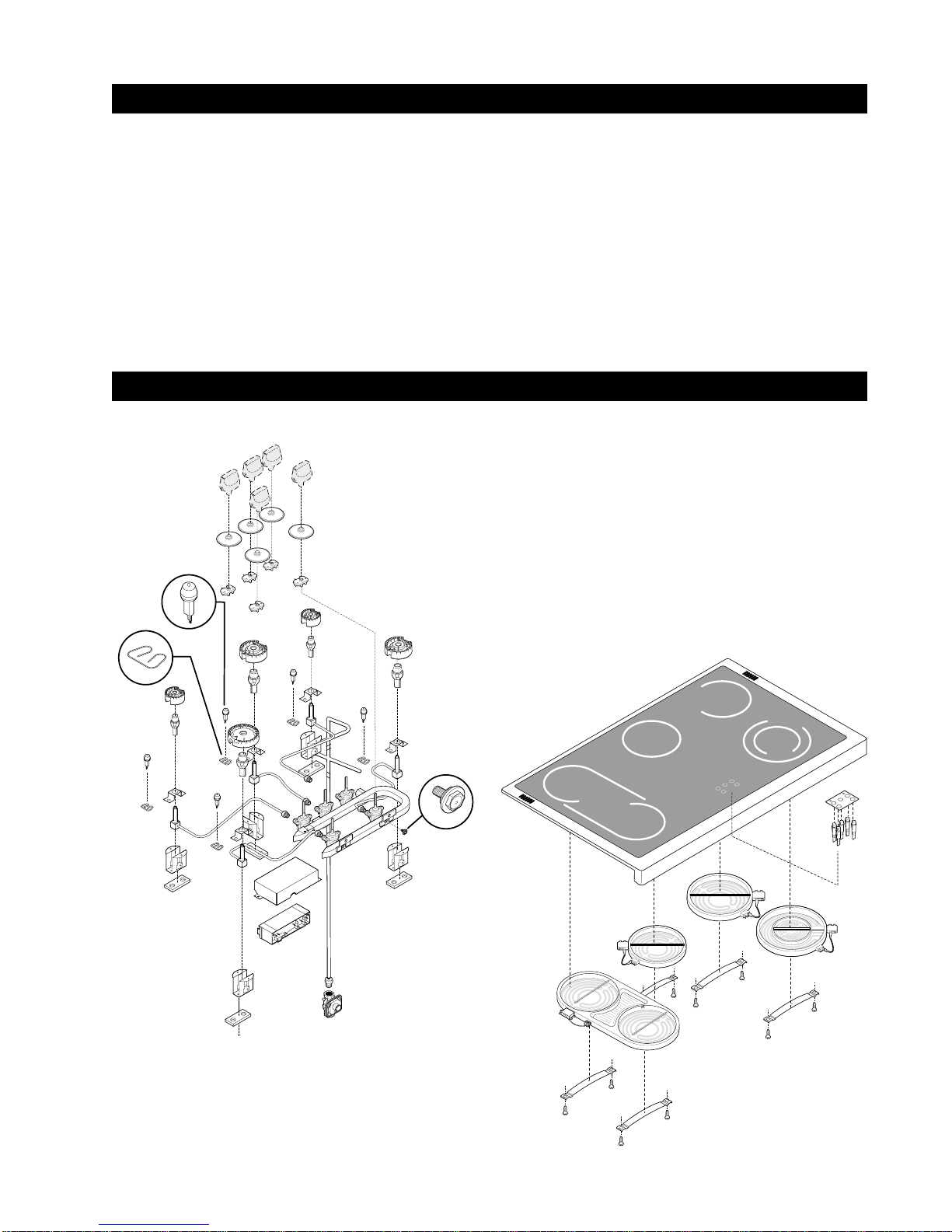

GAS COOKTOP REMOVAL (Dual Fuel Models Only)
EXPLODED VIEW OF SURFACE COOKING SYSTEM
Electric Models

8

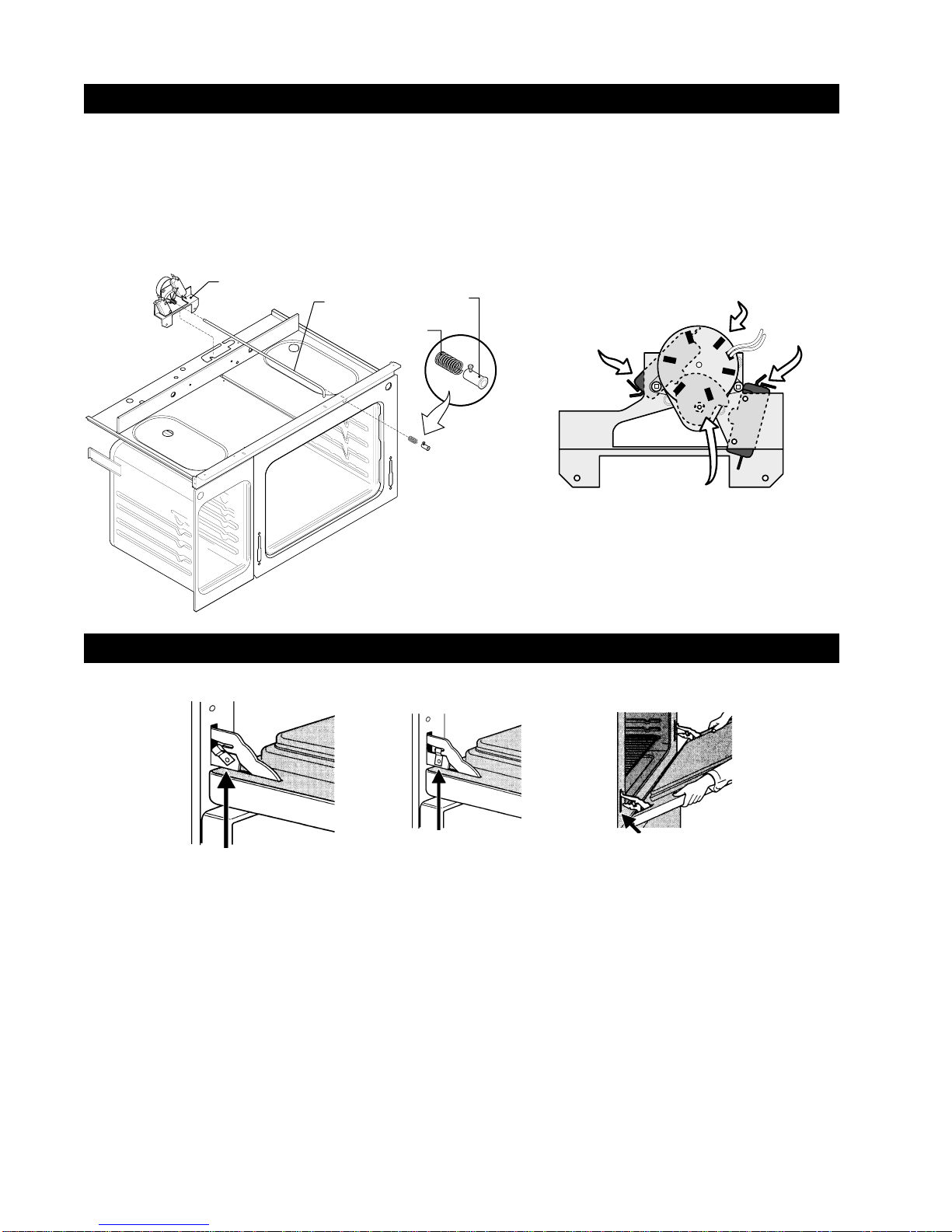

This appliance is equipped with an electronic oven control and has an auto locking door latch feature. When the
self clean cycle is programmed, the door is locked by a motor operated latch system. The interior of oven does not
need to heat up to 600°F before the door locks. However, until the temperature inside oven reaches 600°F, the
self-clean program can be canceled and door will unlock immediately. After oven reaches temperatures over
600°F, the door will not unlock until temperature falls below 600°F.
DOOR
LOCKING
MECHANISM
ASSEMBLY
LATCH
ROD
ROD
BUSHING
ROD
SPRING
DOOR
LATCH
CAM ASSEMBLY
LIMIT
SWITCH A LIMIT
SWITCH B
DOOR
LATCH
MOTOR
1. Disconnect range from electrical supply
2. Opendoortofullyopenedposition.
3. Pull up the lock located on each hinge support and engage it in the hook of the hinge lever.
You may have to apply a little downward pressure on the door pull the locks fully over hoods.
4. Graspdoorbysides,pull bottom of door up and toward youwhile rotating the top of door toward
range to completely disengage the hinge levers.
5. To reinstall, reverse procedure. Make sure hinge supports are fully engaged before unlocking the hinge
levers.
LOCK IN NORMAL
POSITION
LOCK ENGAGED
FOR DOOR REMOVAL
REMOVE DOOR
FROM HINGE SLOT
DOOR LOCK MECHANISM
OVEN DOOR REMOVAL AND REPLACEMENT

9
Spacer-Glass
Glass-Oven Door
Hinge
Baffle-Door
Bumper
Glass-Oven Door
Handle-Door
Insulation-Door
Glass-Oven Door
Insulation-Door
Glass Retainer
Glass-Oven Door
Insulation-Door

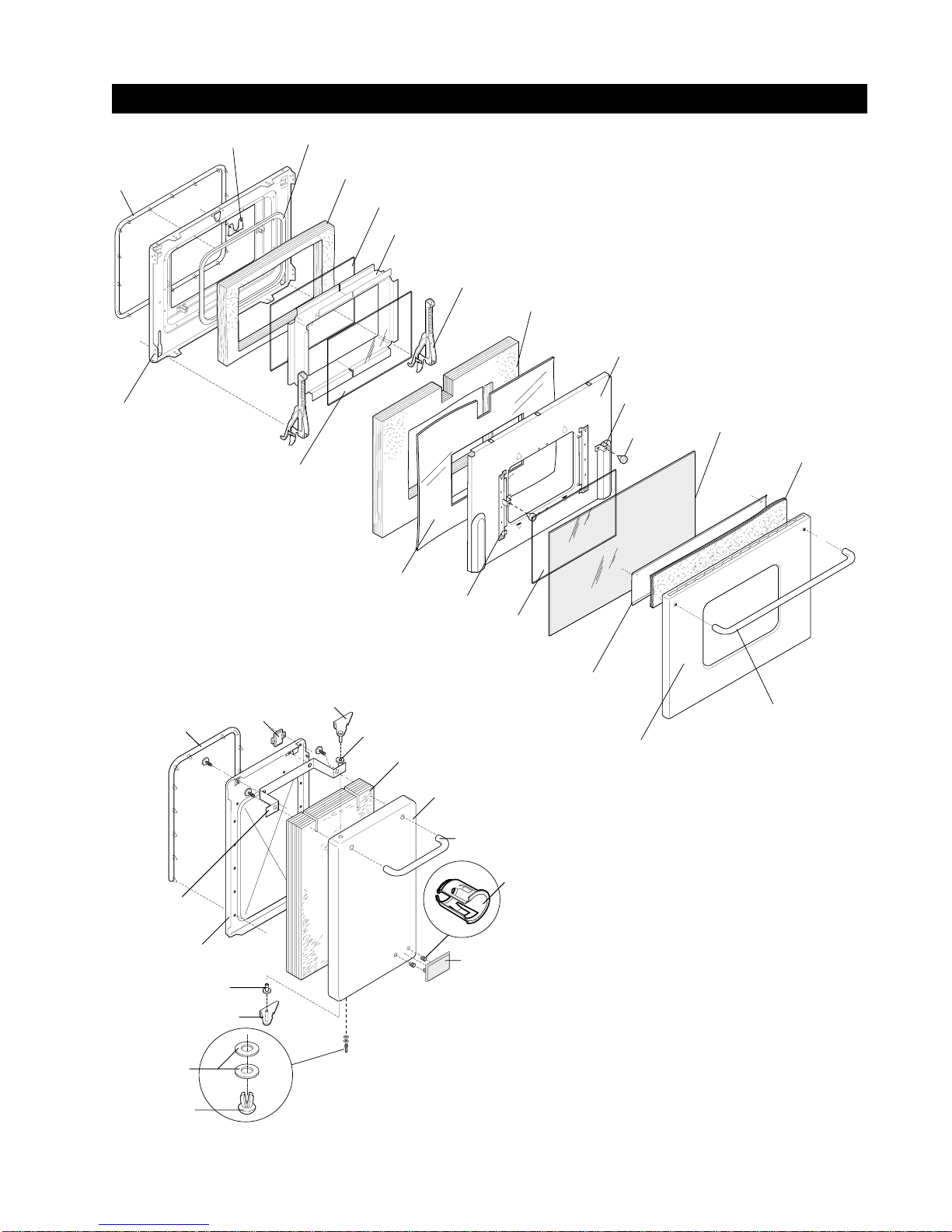

Main Oven Door
Bracket-Glass Mtg
Panel-Oven Door,
Stainless Steel
iner-Oven Door
Seal-Rope
atch-Door
Deflector-Handle
Seal-
Oven Door
Insulation-Door

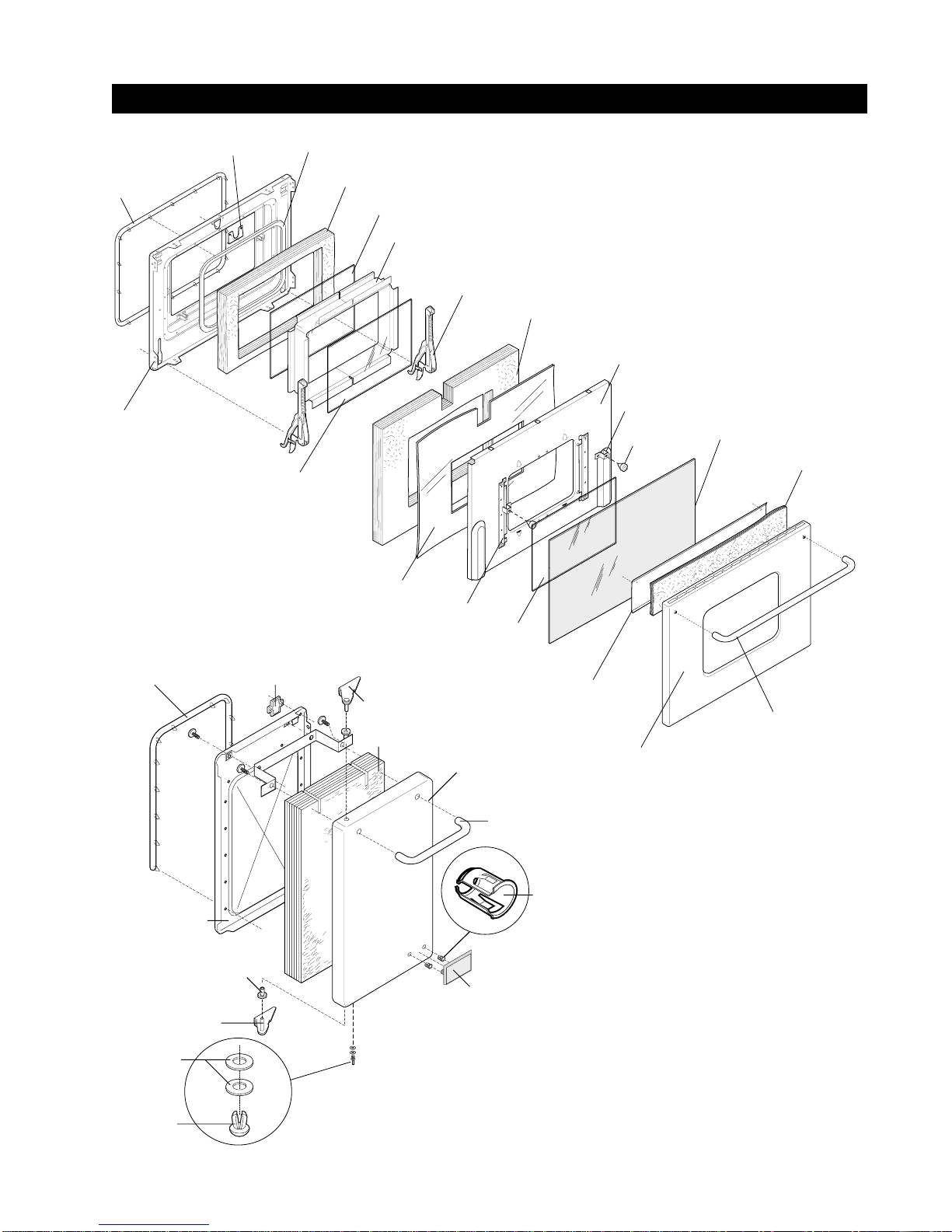

STAINLESS STEEL DOOR
Side Oven Door
Hinge-Top
Insulation-Door
Panel-Oven Door,
Stainless Steel
iner-Oven Door
atch-
Door
Seal-
Oven Door
Spacer-Hinge Pin
Hinge- ower
Washer
Plastic Rivet
Spacer-Hinge Pin
Spacer-Handle
Handle-Door
Spacer-Name Plate
(some models)
Name Plate
(some models)

10
X = Check Listed Circuits
Relaywilloperateinthiscondition
only
* Some models use bake and broil
elements in convection mode.
Others toggle an external relay
and use E9 to E6 to energize a
convection element.
** AlternatesbetweenE9toE7and
E9 to E6
*** Some models
Bake/
Time Bake
Broil
Convection
Clean
Unlocked
Locking
Locked
Unlocking
Door
Closed
E9-E7
BA
X**
X*
X
E9-E6
BR
X**
X
X*
E4-E5
MDL
X
X
Lock
Sw A
or C-NC
X
X
X
X
Lock
Sw B
orC-NO
X
X
Latch
Switches
EOC Relays Door
Switch
COM
toNO
X
X
X
X
X
Convection
Fan
E2 - E8
X
CIRCUIT ANALYSIS MATRIX
ELECTRICALRATING
Main Oven
3000W/2253W
2750W/2065W
2500W/1127W
***Side Oven
(40” ranges)
1500W/1130W
1500W/1130W
N/A
KW rating
240/208
Bake element
Wattage
Broil element
Wattage
*** Convection
element
Wattage
Total Kw Rating
240/208 Volts
See serial plate

1
HOJA DE SERVICIO 318047204 (0012) Rev. A
Eléctrica y Fuel Dual (Plancha de cocinar a gas - Horno eléctrico) con ERC III control de horno eléctrico
Esta hoja de servicio esta dirigida a las personas con entrenamiento tecnico y a los que tienen un buen nivel de
comprehension en la reparación de estos aparatos. El fabricante no puede ser responsable de heridas o daños
de algún tipo por el uso de esta hoja de información.
Para evitar heridas o daños a la propiedad, es importante de seguir estas practicas medidas. A continuación, son
ejemplos, pero sin limitación, de estas medidas.
1. No trate de reparar el aparato a menos que crea poder hacerlo satisfactoriamente.
2. Antes de reparar o de desplazar el aparato, retire el cable del toma corriente, APAGUE el suministro de energía
o retire los fusibles y apague el suministro de gas.
3. Nunca interfiera con la instalación adecuada de un aparato.
4. UTILICE SOLAMENTE EL CATALOGO DE PIEZAS DESIGNADO PARA ESTE APARATO. EL SUBSTITUIRLAS PODRIA
ESTAR EN DESACUERDO CON LAS MEDIDAS NECESARIAS PARA LOS APARATOS DE CASA.
5. PUESTA A TIERRA: los cables de seguridad a tierra son VERDES CON LINEAS AMARILLAS. Los cables de tierra no
pueden ser utilizados como conductores. ES MUY IMPORTANTE QUE EL TECNICO ESTABLEZCA LA SEGURIDAD
DE LA PUESTA TIERRA ANTES DE TERMINAR EL SERVICIO. EL NO HACERLO PUEDE CREAR MUCHO PELIGRO.
6. Antes de devolver el aparato al servicio, asegúrese que:
• Todas las conexiones electricas estan bien conectadas y aseguradas.
• Todos los cables de tierra deben estar bien asegurados, lejos de elementos afilados, lejos de altas
temperaturas y cualquier elemento movible.
• Todos los cables no aislados, conectadores, calentadores, etc. deben estar lo suficientemente lejos de
las partes metálicas y de los paneles.
• Todos los cables de tierra (externos y internos) estan correctamente y bien asamblados.
• Todos los paneles estan bien y correctamente asamblados.
NOTICIA
PRACTICAS DE SERVICIO SEGURAS

2
1. Este controlador de auto-limpieza ofrece horneo, asado, pre-calentamiento, horneo de conveccion y rostizado
de convección, horneado a retardo y cronometrado y funciones de limpieza.
2. La convección funciona con un elemento y con un ventilador designado para la convección.
NOTA: Los ERC III no son reparables. Solo los ajustes de temperaturas pueden cambiarse. Vea calibración del horno.
NOTA: Según el modelo, el tamano y la forma de los botones pueden variar. (Por ejemplo, redondo al lugar de
eliptico). Algunos modelos pueden tener botones redondos al lugar de un tablero numérico.
Elhornodeconvecciónusaunventiladoradiciónalyunelementodecalorparamoverelaireenelhorno.Elmovimiento
del aire caliente ayuda a destratificar el calor y a distribuir el calor uniformemente. El tiempo de cocción pueden ser
disminuídohasta30%. Elaireesconducidopordentroconlacubiertadelventilatoryelelementosituadoenlapared
trasera del horno. Despues es descargado al exterior por bordes de la cubierta. El aire circula alrededor de la comida
ydespuésentraalacubiertaunavezmas.Comoconlascocinaseléctricasconvencionales,hayunorificiodeventilación
del horno que se descarga detrás de la plancha de cocinar. Para ajustar el control a la convección, siga estas etapas:
1. Pulseelboton CONV-BAKE/ROAST
2. Ponga la temperatura deseada en el tablero numérico (setpoint).
3. PulseelbotonSTART (PRENDIDO).
El horno comenzará automaticamente y el ventilador empezará. Para cancelar la convección del horneo y del asado,
pulse el boton CANCEL (CANCELAR).
NOTA: El ventilador se enciende constantemente durante el modo de convección. El ventilador se apaga cuando la
puertaestaabierta durante el horno/asado de convección.Elelementodecalentamientocontinuara funcionando con
la puerta abierta.
PREHEAT
OR
CONV
BAKE/ROAST
STOP
TIME
BAKE
TIME
CLEAN
CLOCK
VARI
BROIL
CLEAR
BAKE
TIMER
ON/OFF
88:88
88:88
888
DELAY BAKE TIMER
BROIL
DELAY
CLEAN
BROIL
DELAY
CLEAN
CONV
BAKE
LOCKED
CONV
BAKE
LOCKED
CLN STOP
CLN STOP
.
O
N
HR
ERC III CONTROL DEL HORNO ELECTRICO
MODE DE CONVECCIÓN (algunos modelos)

3
Cuando el control está arreglado en el ciclo de hornear/asar, el ventilador se ponne en funcionamiento
inmediatamente. Este cambio continuará hasta que del horno llegue a su punto de reglaje. Entonces el control
modificará el tiempo para los elementos de hornear y convección para un cumplimiento máximo.
Para los primeros 15 a 30 segundos de cada minuto después del alcance del punto de reglaje, el elemento de
convección está alimentado. Para algunos segundos ambos elementos están apagados. Entonces el elemento de
hornear está prendido para el resto del tiempo del minuto. Este ciclo continuará para la duración del tiempo de
cocina.
Porque el calor es mas uniformemente repartido durante las temperaturas conveccionadas, las comidas pueden ser
cocinadasentemperaturasbajas. Para que permitir al consumidor dehornearconsuspropiosmetodos, hay un desvio
negativodelatemperaturade25°F/13.5°Cenlaprogramacióndelajustedelcontrol.Estoquieredecir que cuando el
consumidorajusteel control de 350º F/176º, latemperaturaactualdelhornoestará a 325º F/163º C. Nohayundesvio
negativo de la temperatura en la programación de asado de convección. Esto quiere decir que si el ajuste de control
está de 350º F/176º C, la temperatura actual del horno estará alrededor de 350º F/176º.
TEMPERATURA DEL HORNO EN MODO DE CONVECCIÓN (algunos modelos)
Antes del alcance del punto de reglaje. Después del alcance del punto de reglaje
Tiempos aproximados
1=Convección 15-30 seg/min
2=Ambod APAGADOS
3=Hornear 30- 5 seg/min
1
2
3OFF
CONVECCIÓN
Punto de
reglaje
1=Convección 5-15 seg/min.
2=Ambos APAGADOS
3= Hornear -5 seg/min
1
HORNEAR
2
3
CONVECCIÓN
CICLODE ALTERNO DECONVECCIÓN CONELEMENTOSDE CONVECCIÓNY HORNEAR(algunos modelos)
Apagados Apagados
HORNEAR

4
Duranteelmodonormaldeunhorneo,elPRCprecalientaelhornoconelelementodehorneo.Cuandolatemperatura
elejida esta alcanzada, el PRC añade el calor del elemento superior, y el elemento de asado se enciende de 6 a 9
segundos per minuto. El elemento de hornear sige funcionando por lo que resta del minuto. Los dos elementos usan
todas sus fuerzas cuando estan encendidos, pero nunca estan encendidos al mismo tiempo.
HORNEO NORMAL
LIMPIAR
Durante el proceso de limpieza, el horno usa el elemento de horneo.
LIMPIAR Y LIMPIEZA CRONOMETRADA
En estos modos la puerta se cierre inmediatamente después que presione el boton.
CALIBRACIÓN DEL HORNO
Ajuste el control del horno eléctrico para un horneado normal de 350 F°/177 C°. Obtenga una temperatura
promedio despues de un minimo de 5 ciclos. Pulse CANCEL (CANCELAR) para apagar el modo del horneo. Toque
al botón de HORNEAR. Arregle la temperatura al máximo (550º F /288ºC). Pulse rápidamente (dentro de dos
segundos) y retenga el botón de HORNEAR hasta que los particulares dos digitos aparezcan en la pantalla. Relaje
al botón de HORNEAR
NOTA: La pantalla indica la temperatura de desviado del reglaje que viene de fábrica. El reglaje initial debe de leerse
«00».
La temperatura puede ahora estar ajustada a temperaturas superiores o inferiores a 35º F/21º C, en incrementos de
5ºF/3ºC, pulsando la flecha ascendente o descendente. Pulse el botón hasta que la cantitad de desviado deseada
apareceenla pantalla. El signo (-) aparecerá antes del número para indicar que elhornocontinuará a enfriarse según
el número de grados que aparece en la pantalla.
NOTA: cambiar la calibración afecta todos los modos de cocina.
CONTROL ERC III DEL HORNO ELECTRÓNICO
CÓDIGO
DE
ERROR
F1
CONDICIÓN/CAUSAPROBABLE
DELMALFUNCIOAMIENTO
Tablero numérico (más de 30 segundos).
El verificador interno de los controles ha sido
distorcionado.
El control detectado una situación de escape del horno.
Elcontrolhapodidoacortarelrelevo,elsensorRTDseha
descompuesto.
Falla del motor de la puerta/malogrado.
Falla del interruptor del pestillo del motor.
SUGERENCIASPARACORREGIR
Remplace el CHE (EOC).
Desconecte el suministro eléctrico, espere 30 segundos
y conecte el suministro. Si la falla se repite, remplace
CHE (EOC).
Verifique el sensor RTD y remplázelo si es necesario. Si
el horno continua a recalentarse, remplace el EOC. Un
recalentamiento extremo necesitaría el remplazo del
horno entero si el daño es más importane.
With the unit in either the fully locked or fully
unlocked position, only one of the switches should
be closed. If both switches are closed, replace the
latch motor assembly or replace the control.
PRECALENTAMIENTO (algunos modelos)
Duranteun modo deprecalentamiento,el horno usaelelemento del horneoparaalcanzar el puntoPRC.El elemento
usa toda la fuerza cuando esta encendido. Cuando se alcanza el punto, el modo de precalentamiento es convertido
a un modo normal de horneo.

5
CONTROL ERC III DEL HORNO ELECTRÓNICO (Continuación)
CÓDIGO
DE
ERROR
F1
F3
C0NDICIÓN/CAUSAPROBABLE
DELMALFUNCIOAMIENTO
Falla de control de la computadora o falla de un
componente (relé atrancado).
Termostato de seguridad abierto o ventilador de
enfriamiento bloqueado.
Problema de alambrado.
Abrir el sensor RTD/problema de lambrado (más de 15
segundos).
Notas: - EOC puede mostrar inicialmente un “F1”,
pensando que una situación de escape existe.
- Un sensor abierto está superior a 3000 ohms.
- Un sensor corto está inferior a too ohms.
Acortar el sensor RTD/problema de alambrado.
Nota: - “F3”aparecerácuandoelhornoesteenmodo
activo o se intenta de entrar al modo activo.
SUGERENCIASPARACORREGIR
PulseelbotonCLEAR.SialpulsarCLEAR,elproblemano
desaparece, desconecte el suministro eléctrico por 30
seg. y luego vuelva a conectarlo.
VerifiqueelalambradodelCierredelmotoryelCierredel
interruptorAyB,ytambiénlosCircuítosdeinterruptores
de la puerta. Observe si el ventilador está bloqueado, el
termostatodeseguridadestáquebrado,cortosoabiertos.
Desconecte J1, conecte el suministro eléctrico (L1)
directamente al Cierre del motor. Si el motor no rota,
remplaceelAsambladodelcierredelmotor.ConecteJ1.
Verifique si los Interruptores de cierre A y B funcionan
correctamente (se abren y se cierran, verifiquelo con un
ohmometro). El Cierre del motor puede ser utilizado
comoanteriormentepara abrir ycerrarlos Interruptores
decierre. Si estosnofuncionan, remplace elAsamblado
del cierre del motor.
Si todas estas sugerencias no corrigen la situación,
remplace el control.
Verifique si el circuíto de alambrado está bien cerrado.
Verifique la resistencia de RTD a la temperatura de la
pieza(compárelaalatabladeresistencias).Silaresistencia
no es igual a la de la tabla, remplaze el sensor RTD.
Verifique si el circuíto de alambrado no está corto.
Verifique la resistencia de RTD a la temperatura de la
pieza(compárelaalatabladeresistencias).Silaresistencia
no es igual a la de la tabla, remplaze el sensor RTD.
OVEN TEMPERATURE
SENSOR
Sonda de
temperature
de horno
RTD SCALE
Temp. °F Temp. °C Resistance (Ohms)
32 ± 1.9 0.0 ± 1.1 1000 ± 4.0
75 ± 2.5 23.9 ± 1.4 1091 ± 5.3
250 ± 4.4 121.1 ± 2.4 1453 ± 8.9
350 ± 5.4 176.7 ± 3.0 1654 ± 10.8
450 ± 6.9 232.2 ± 3.8 1852 ± 13.5
550 ± 8.2 287.8 ± 4.6 2047 ± 15.8
650 ± 9.6 343.3 ± 5.3 2237±18.5
900 ± 13.6 482.2 ± 7.6 2697 ± 24.4

6
Montaje para motor de
ventilador de convección
Cavidad de horno
Pala de ventilador de convección
Tuerca de ventilador
Elemento de convección
Cubierta de
ventiladorde
convección
MONTAJE DEL PLATO DEL HORNO
El motor del ventilador localizado detrás del aparato, esta ajustado a la parte trasera (con tres tornillos). Esta tambien
unplatomontadosostenidoensulugarentrelapartetrasera(condostornillos)ydetrasdelapareddelhorno(condos
tornillos). Si es necesario reemplazar la cavidad del horno, tiene que retirar los 2 tornillos situados dentro del aparato
detras de la cavidad del horno.
RETRAZO DEL VENTILADOR
Elmotor del ventilador funcionará continualmente en el modo de convección mientras la puerta no este abierta. Si el
ventilador no funciona, revise lo siguiente:
• Lo que aparece en la pantalla del control electronico.
• Voltaje entre los terminales E9 y E8.
• 240 voltios disponible en el motor del ventilador.
• La entrada de voltaje al relé del ventilador durante el
horneado de convección con puerta abierta.
• El motor del ventilador tiene una resistencia de 56.5 ohms =10%.
• Boton de puerta /luz.
VISTA AGRANDIDA DE SISTEMA DE CONVECCIÓN (typical)

7
1. Cierre el gas a la cocina
2. Desconecte el suministro eléctrico.
3. Remueve la línea de suministro de gas al regulador. En caso que sea necesario retire la cocina de la abertura del
armario.
4. Retire las parrillas, las cubiertas de quemadores, las perillas, y las empaquetaduras.
5. Retire los tornillos que aseguran las calderas. Verifique el electrodo, la limpieza, etc.
6. Retire los tornillos de derecho y izquierda a cada lado de la cocina, que sujetan la parte superior del panel al
armazón. Nota:Los tornillos están ubicados a 1 1/2" del cuadro de control y 3" de la parte trasera de la cocina.
7. Retire el tornillo mecánico al lado del múltiple de la cocina (2-3/4" de la plancha de cocinar) que sujeta el
múltiple a la plancha de cocinar.
8. Retire la parte superior del vidrio y la empaquetadura.
9. Para volver a montar la plancha de cocinar vuelve al revés el procedimiento.
Modelo de dual fuel
Modelo eléctrica
PARA REMOVER LA PLANCHA DE COCICNAR A GAS (algunos modelos)
VISTA AGRANDIDA

8
El aparato esta equipado con un horno eléctrico y tiene un cerrojo auto-cierre para la puerta. Cuando la auto-
limpiezaesteprogramada,lapuertaestacerrada con un motor funcionando con un sistema de cerrojo. El interior del
horno no necesita llegar a una temperatura mas de 500° F/260° C antes que la puerta cierre. Mientras que la
temperatura del horno no llegue a 500° F/260° C, el programa de auto-limpieza puede ser cancelado y la puerta se
abrirá rapidamente. Después que la temperatura llegue mas de 500° F/260° C, la puerta no abrirá hasta que la
temperatura baje menos de 500°F/260°C.
1. Disconecte el suministro eléctrico a la cocina.
2. Abra la puerta completamente.
3. Tire hacia arriba del tope situado en cada soporte de la bisagra y enganchelo en el gancho de la palanca de la
bisagra. Es posible que tenga que hacer un poco de presión hacia abajo sobre la puerta; tire los topes totalmente
sobrelosganchos.
4. Agarre la puerta por ambos lados, tire la parte de abajo de la puerta hacia arriba y hacia usted, girando la parte
superior de la puerta hacia la cocina para desenganchar completamente las palancas de la bisagra.
5. Vuelvaaempezarlasetapasprecedentes.alrevésparareponerlapuerta.Asegúrese que los soportes de la bisagra
están completamente enganchados antes de abrir las palancas de la bisagra.
ASAMBLAJE
DE CERROJO
DE DISTRIBUCIÓN
DE LA PUERTA
INTERRUPTOR
LÍMITE
“B”
INTERRUPTOR
LÍMITE
“A”
DOOR
MOTOR DE
CERROJO DE
LA PUERTA
ASSAMBLAJE DEL
MECANISMO DEL
CIERRE DE LA
PUERTA
CUERDA
DE
CERROJO
CASQUILLO
DE CUERDA
RESSORTE
DE CUERDA
Cierre en
posicición normal Cierre en posición enganchada para
sacar lapuerta
AGUJERO PARA LA
BISAGRA. Puerta
quitada del horno
CIERRA DE LA PUERTA
PARA RETIRAR Y REPONER LA PUERTA DEL HORNO

9
Puerta del horno principal
PUERTA ACERO INOXIDABLE
Calza de puerta
de horno
Empaquetadura
de cuerda
Aislación de puerta
Armazón de vidrio
Resorte de puerta
Aislación
Luminar aislante
Blindaje aislante
Retención de vidrio
Amortiguador
Vidrio
Vidrio
Tirador
de puerta
Cerrojo de
puerta
Empaquetadura
de puerta de
horno
Vidrio de centro
Vidrio interior
Retención de vidrio
Aislación
Aislación
Puerta acero
inoxidable
Empaquetadura de
puerta de horno
Calza de puerta
de horno
Tirador
de puerta
Puerta acero
inoxidable
Aislación
Cerrojo de
puerta Resorte de puerta
Resorte de puerta
Roblón de
plástico
Arandela
Espacio de plástico
Puerta del horno de lado
Espacio de
plástico
Placa de
marca

10
X = Verifique a los circuitos listados
El relé funcionará en esta
condiciónsolamente
*Algunos modelos usan los
elementos de hornear y asar en
el modo de convección. Otros
modelostienenunreléexternoy
usan E9 a E6 para alimentar al
elemento de convección.
** Alterna entre E9 a E7 y E9 a E6
*** Algunosmodelos
POTENCIAELÉCTRICA
Horno principal
3000W/2253W
2750W/2065W
2500W/1127W
***Horno de lado
(Estufas 40")
1500W/1130W
1500W/1130W
N/A
Potencia KW
240/208
Vatio de
Elemento de
Hornear
Vatio de Elemento
de Asar
*** Vatio de
Elemento de
Convección
Potencia total
de Kw 240/208
voltios
Vea placa-marca
Horneado/
horneado
cronometrado
Asando
Convección
Limpieza
Abrido
Cerrando
Cerrado
Abriendo
Puerta
cerrada
E9-E7
BA
X**
X*
X
E9-E6
BR
X**
X
X*
E4-E5
MDL
X
X
Lock
Sw A
or C-NC
X
X
X
X
Lock
Sw B
orC-NO
X
X
Interruptores
de cerrojo
EOC Relés interruptor
de puerta
COM
toNO
X
X
X
X
X
Ventilador de
convección
E2 - E8
X
MATRIZ DE ANÁLISIS DE CIRCUITO
