Fromm&Starck STAR ATFE 09 User manual

BEDIENUNGSANLEITUNG
INSTRUKCJA OBSŁUGI
NÁVOD K POUŽITÍ
MANUEL D´UTILISATION
ISTRUZIONI PER L‘USO
MANUAL DE INSTRUCCIONES
expondo.de
CORNER ELECTRIC SIT STAND DESK FRAME
STAR_ATFE_09 | STAR_ATFE_32
USER MANUAL

DE
Produktname:
ELEKTRISCHER ECKTISCHRAHMEN
EN
Product name:
CORNER ELECTRIC SIT STAND DESK FRAME
PL
Nazwa produktu:
NAROŻNA RAMA BIURKA ELEKTRYCZNEGO
CZ
Název výrobku
ROHOVÝ RÁM PRO ELEKTRICKÝ STŮL
FR
Nom du produit:
PIÈTEMENT DE BUREAU D‘ANGLE ASSIS-DEBOUT ÉLECTRIQUE
IT
Nome del prodotto:
TELAIO PER SCRIVANIA ANGOLARE ELETTRICO REGOLABILE IN ALTEZZA
ES
Nombre del producto:
ESTRUCTURA ELÉCTRICA REGULABLE EN ALTURA PARA ESCRITORIO
ESQUINERO
HU
Termék neve
ELEKTROMOSAN ÁLLÍTHATÓ ÍRÓASZTAL SAROKKERETE
DA
Produktnavn
HJØRNERAMME TIL ELEKTRISK SKRIVEBORD
DE
Modell:
STAR_ATFE_09
STAR_ATFE_32
EN
Product model:
PL
Model produktu:
CZ
Model výrobku
FR
Modèle:
IT
Modello:
ES
Modelo:
HU
Modell
DA
Model
DE
Hersteller
expondo Polska sp. z o.o. sp. k.
EN
Manufacturer
PL
Producent
CZ
Výrobce
FR
Fabricant
IT
Produttore
ES
Fabricante
HU
Termelő
DA
Producent
DE
Anschrift des Herstellers
ul. Nowy Kisielin – Innowacyjna 7, 66-002 Zielona Góra | Poland, EU
EN
Manufacturer Address
PL
Adres producenta
CZ
Adresa výrobce
FR
Adresse du fabricant
IT
Indirizzo del produttore
ES
Dirección del fabricante
HU
A gyártó címe
DA
Producentens adresse

Technische Daten
Beschreibung des
Parameters
Wert des
Parameters
Produktname
ELEKTRISCHER ECKTISCHRAHMEN
Modell
STAR_ATFE_09
STAR_ATFE_32
Versorgungsspannung [V~] /
Frequenz [Hz]
230/50
Nennleistung [W]
450
Schutzklasse
II
Abmessungen (Breite x Tiefe x
Höhe) [ mm]
Linke Seite: 900x680x580
Rechte Seite: 1100x680x580
Gewicht[kg]
43
Anzahl der Beine
3
Tragfähigkeit [kg]
150
Höhenverstellbereich [mm]
580–1230
Breitenverstellbereich [mm]
Linke Seite: 900–1500
Rechte Seite: 1100–1900
Maximale Verschiebung [mm]
650
Arbeitszyklus*:
Einschalten/Ausschalten [min]
2/18
Maximale
Einstellgeschwindigkeit
[mm/s]
34
*ACHTUNG: Nach jeden 2 Minuten konstanten Motorbetriebs lassen Sie das Gerät
abkühlen und mindestens 18 Minuten lang im Leerlauf stehen.
1. Allgemeine Beschreibung
Diese Gebrauchsanweisung soll Ihnen helfen, das Gerät sicher und zuverlässig zu
benutzen. Das Produkt wurde streng nach den technischen Spezifikationen unter
Verwendung der neuesten Technologien und Komponenten und Einhaltung höchster
Qualitätsstandards entwickelt und hergestellt.
VOR DEM GEBRAUCH
DIE GEBRAUCHSANWEISUNG SORGFÄLTIG LESEN UND
VERSTEHEN.

Um einen langen und zuverlässigen Betrieb des Geräts zu gewährleisten, ist darauf zu
achten, dass es gemäß dieser Gebrauchsanweisung sachgemäß bedient und gewartet
wird. Die in dieser Gebrauchsanweisung enthaltenen technischen Daten und
Spezifikationen sind aktuell. Der Hersteller behält sich das Recht vor, Änderungen zum
Zwecke der Qualitätsverbesserung vorzunehmen. Unter Berücksichtigung des
technischen Fortschritts und der Möglichkeiten zur Lärmminderung wurde das Gerät so
entwickelt und gebaut, dass das Risiko durch Lärmemissionen auf ein Minimum
reduziert wird.
Symbolerklärung
Das Produkt erfüllt die Anforderungen der einschlägigen
Sicherheitsnormen.
Lesen Sie vor der Verwendung unbedingt die Gebrauchsanweisung.
Recycelbares Produkt.
ACHTUNG! oder WARNUNG! oder BEACHTEN! zur Beschreibung der
jeweils eingetretenen Situation
(allgemeines Warnzeichen).
ACHTUNG! Warnung vor Stromschlag!
Gerät der Schutzklasse II mit doppelter Isolierung.
Nur für internen Gebrauch.
ACHTUNG! Die Abbildungen in dieser Gebrauchsanweisung dienen nur der
Veranschaulichung und können in einigen Details vom tatsächlichen Aussehen des
Produkts abweichen.

Das Original der Gebrauchsanweisung ist die deutsche Fassung. Die anderen
Sprachversionen sind Übersetzungen aus dem Deutschen.
2. Betriebssicherheit
ACHTUNG!Lesen Sie alle Sicherheitshinweise und alle Anweisungen. Die
Nichtbeachtung der Warnungen und Anweisungen kann zu schweren Verletzungen
oder zum Tod führen.
Der Begriff „Gerät“ oder „Produkt“ in den Warnhinweisen und Anleitungen bezieht sich
auf: ELEKTRISCHER ECKTISCHRAHMEN
2.1. Elektrische Sicherheit
a) Der Stecker des Gerätes muss an die Steckdose angepasst sein. Modifizieren
Sie den Stecker in keiner Weise. Original-Stecker und passende Steckdosen
verringern das Risiko eines Stromschlags.
b) Berühren Sie das Gerät nicht mit nassen oder feuchten Händen.
c) Verwenden Sie das Kabel nicht unsachgemäß. Verwenden Sie es niemals, um
das Gerät zu tragen oder den Stecker aus der Steckdose zu ziehen. Halten Sie
das Kabel von Hitze, Öl, scharfen Kanten oder beweglichen Teilen fern.
Beschädigte oder verwickelte Kabel erhöhen das Risiko eines Stromschlags.
d) Lässt sich der Einsatz des Gerätes in feuchter Umgebung nicht vermeiden,
muss eine Fehlerstrom-Schutzeinrichtung (RCD) verwendet werden. Die
Verwendung von RCD verringert das Risiko eines Stromschlags.
e) Es ist verboten, das Gerät zu benutzen, wenn das Netzkabel beschädigt ist oder
sichtbare Verbrauchsspuren aufweist. Ein beschädigtes Netzkabel sollte von
einem qualifizierten Elektriker oder dem Kundendienst des Herstellers ersetzt
werden.
f) Um einen Stromschlag zu vermeiden, tauchen Sie das Kabel, den Stecker oder
das Gerät nicht in Wasser oder andere Flüssigkeiten. Verwenden Sie das Gerät
nicht auf nassen Oberflächen.
2.2. Sicherheit am Arbeitsplatz
a) Sorgen Sie für Ordnung am Arbeitsplatz und gute Beleuchtung. Unordnung
oder schlechte Beleuchtung können zu Unfällen führen. Seien Sie
vorausschauend, passen Sie darauf auf, was Sie machen und nutzen Sie Ihren
gesunden Menschenverstand, wenn Sie das Gerät verwenden.
b) Bei Beschädigung oder Fehlfunktion des Geräts muss es sofort ausgeschaltet
werden. Das Ereignis muss einer autorisierten Person gemeldet werden.

c) Wenn Sie Zweifel haben, ob das Gerät ordnungsgemäß funktioniert, wenden
Sie sich an den Kundendienst des Herstellers.
d) Reparaturen am Gerät dürfen nur vom Kundendienst des Herstellers
durchgeführt werden. Führen Sie keine Reparaturen selbst durch!
e) Bei unbeabsichtigter Feuerentzündung oder im Brandfall dürfen nur
Trockenpulverlöscher oder Kohlendioxid (CO2)-Feuerlöscher verwendet
werden, um das Gerät unter Spannung zu löschen.
f) Bewahren Sie die Gebrauchsanweisung zum späteren Nachschlagen auf. Bei
Weitergabe des Gerätes an Dritte ist auch die Gebrauchsanweisung
mitzugeben.
g) Verpackungselemente und kleine Montageelemente sind für Kinder
unzugänglich aufzubewahren.
h) Beachten Sie bei Verwendung dieses Geräts mit anderen Geräten auch die
einschlägigen Gebrauchsanweisungen.
2.3. Eigenschutz
a) Das Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit
eingeschränkten geistigen, sensorischen oder intellektuellen Fähigkeiten oder
mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn,
sie werden durch eine für ihre Sicherheit sorgende Person beaufsichtigt oder
erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.
b) Das Gerät darf nur von Personen bedient werden, die körperlich fit und in der
Lage sind, das Gerät zu bedienen, und die ausreichend geschult sind, diese
Anleitung gelesen haben und in Sicherheit und Gesundheitsschutz am
Arbeitsplatz unterwiesen wurden.
c) Das Gerät ist kein Spielzeug. Kinder sollten beaufsichtigt werden, um
sicherzustellen, dass sie nicht mit dem Gerät spielen.
2.4. Sicherer Umgang mit dem Gerät
a) Überlasten Sie das Gerät nicht. Verwenden Sie anwendungsgerechte
Werkzeuge. Ein richtig ausgewähltes Gerät erfüllt die Aufgabe, für die es
entwickelt wurde, besser und sicherer.
b) Verwenden Sie das Gerät nicht, wenn der EIN / AUS-Schalter nicht richtig
funktioniert (er lässt sich weder ein- und noch ausschalten). Geräte, die mit
dem Schalter nicht angesteuert werden können, sind gefährlich, dürfen nicht
in Betrieb gesetzt werden und müssen repariert werden.
c) Bevor Sie Einstellungen vornehmen, Zubehörteile wechseln oder das Gerät
lagern, ziehen Sie den Stecker aus der Steckdose. Diese vorbeugende
Maßnahme verringert das Risiko einer versehentlichen Aktivierung.
d) Bewahren Sie nicht verwendete Geräte außerhalb der Reichweite von Kindern
und Personen auf, die mit dem Gerät oder dieser Bedienungsanleitung nicht
vertraut sind. Die Geräte sind in den Händen unerfahrener Benutzer gefährlich.

e) Halten Sie das Gerät in einem guten technischen Zustand. Prüfen Sie vor jeder
Arbeit, dass keine allgemeinen Schäden oder Schäden an beweglichen Teilen
vorliegen (Risse in Teilen und Komponenten oder andere Umstände, die den
sicheren Betrieb des Geräts beeinträchtigen können). Lassen Sie das Gerät im
Schadensfall vor Gebrauch reparieren.
f) Das Gerät sollte außerhalb der Reichweite von Kindern aufbewahrt werden.
g) Reparatur und Wartung von Geräten dürfen nur von qualifizierten Personen
unter Verwendung von Original-Ersatzteilen durchgeführt werden. Dadurch
wird eine sichere Nutzung gewährleistet.
h) Um die geplante Funktionstüchtigkeit des Geräts zu gewährleisten, entfernen
Sie weder werkseitig installierte Abdeckungen noch lösen Sie die Schrauben.
i) Beim Transport und der Übertragung des Geräts vom Lager zum Einsatzort sind
die Arbeitsschutzvorschriften für die manuelle Handhabung beim Transport zu
berücksichtigen, die in dem Land gelten, in dem das Gerät eingesetzt wird.
j) Vermeiden Sie Situationen, in denen das Gerät unter starker Belastung
während des Betriebs stehen bleibt. Dies kann zu einer Überhitzung der
Antriebskomponenten und damit zur Beschädigung des Gerätes führen.
k) Bewegliche Teile oder Zubehör dürfen nicht berührt werden, es sei denn, das
Gerät wurde vom Stromnetz getrennt.
l) Es ist verboten, das Gerät während des Betriebs zu schieben, umzustellen oder
zu drehen.
m) Reinigen Sie das Gerät regelmäßig, um eine dauerhafte Schmutzablagerung zu
vermeiden.
n) Das Gerät ist kein Spielzeug. Reinigung und Wartung dürfen nicht von Kindern
ohne Aufsicht eines Erwachsenen durchgeführt werden.
o) Es ist verboten, in die Konstruktion des Geräts einzugreifen, um seine
Parameter oder Konstruktion zu ändern.
p) Halten Sie die Geräte von Feuer- und Wärmequellen fern.
q) Überlasten Sie das Gerät nicht.
r) Bei Überschreitung der maximalen Belastung kann das Produkt beschädigt
werden.
s) Eine nicht verwendungsgemäße Verwendung des Produkts, z.B. Sitzen auf der
Tischplatte kann zur Beschädigung des Produkts und/oder Körperverletzung
führen.
t) Es ist verboten, sich auf die Tischplatte zu setzen, um schweren Verletzungen
vorzubeugen.
u) Es ist verboten, sich während der Einstellung unter der Tischstruktur zu
bewegen oder dort zu liegen. Setzen oder stellen Sie sich nicht auf den
Schreibtischrahmen. Verfahren Sie mit besonderer Vorsicht bei der
Einstellung.
v) Prüfen Sie regelmäßig, ob der Verstellmechanismus des Schreibtisches richtig
funktioniert, und entfernen Sie alle Hindernisse, welche eine richtige
Einstellung verhindern könnten.

w) Vergewissern Sie sich, dass verlegte Leitungen, Anschlüsse und Stecker die
Verwendung des Produkts nicht beeinträchtigen.
x) Bei der Höhenverstellung des Schreibtisches achten Sie darauf, dass die
Zuleitungen ausreichend lang sind. Zu kurze Leitungen und Verbindungen
können die Höheneinstellung erschweren oder andere Geräte beschädigen.
ACHTUNG! Obwohl das Gerät so konstruiert wurde, dass es sicher und mit
angemessen Sicherheitsvorrichtungen ausgestattet ist, und trotz der Verwendung
von zusätzlichen Sicherheitsmaßnahmen des Benutzers, besteht beim Betrieb des
Geräts dennoch ein geringes Unfall- oder Verletzungsrisiko. Während der
Verwendung werden Vorsicht und gesunder Menschenverstand empfohlen.
3. Bestimmungsgemäßer Gebrauch
Das Produkt dient zur Unterstützung und Höheneinstellung der Schreibtischplatte.
Für Schäden, die durch unsachgemäßen Gebrauch entstehen, haftet der
Anwender.
3.1. Beschreibung des Geräts
Teilelisten
Nr.
Bezeichnung
Anzahl
1
Fuß
3
2
Hebesäule
3

3
Kabelrinne
2
4
Querträger
1
5
Hilfsträger
1
6
Seitenträger
3
7
Bedienfeld
1
8
Elektro-
Schaltkasten
1
9
Elektrische
Zuleitung
1
10
Signalkabel
1
Zubehörliste
Nr.
Typ
Anzahl
A
M6
6
B
M6
8
C
M6
12
D
M6
16
E
St4.2
24
F
Innensechskantschlüssel
4x4mm
1
3.2. Einrichtung vor Inbetriebnahme
AUFSTELLUNG DES GERÄTS
Die Umgebungstemperatur sollte 40 °C und die relative Luftfeuchtigkeit 85 % nicht
übersteigen. Stellen Sie das Gerät so auf, dass eine gute Luftzirkulation
gewährleistet ist. Halten Sie das Gerät von heißen Oberflächen fern. Verwenden Sie

das Gerät immer auf einem ebenen, stabilen, sauberen, feuerfesten und trockenen
Untergrund.
Stellen Sie das Gerät so auf, dass der Netzstecker jederzeit erreichbar ist.
Vergewissern Sie sich, dass die Stromversorgung des Geräts mit der auf dem
Typenschild angegebenen übereinstimmt!
MONTAGE DES GERÄTS
Bevor Sie mit der Montage beginnen, bereiten Sie vor und sichern Sie ab den
entsprechenden Raum. Es ist empfohlen, eine Schutzmatte oder eine
Schutzunterlage zu verwenden, um Kratzer auf dem Produkt / dem Fußboden zu
vermeiden.

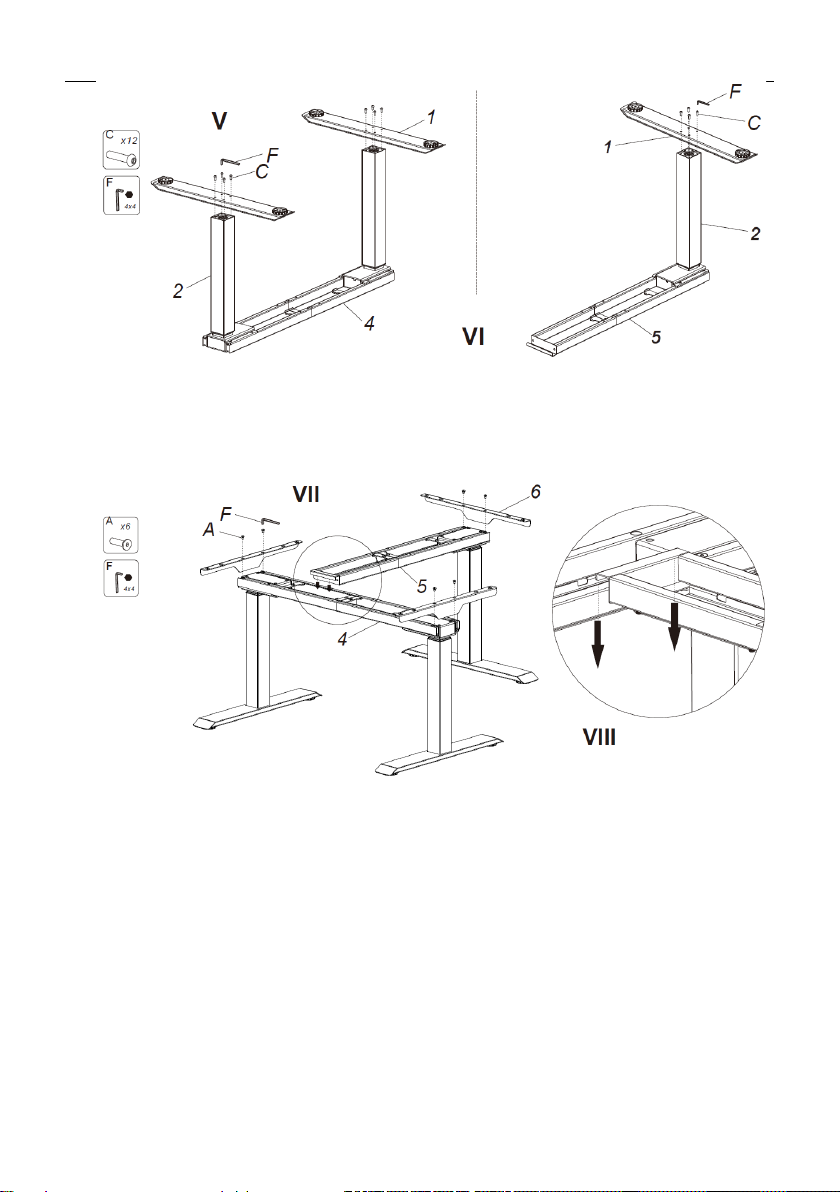

Schritt 1
I. Montieren Sie den Querträger (4).
II. Verbinden Sie die Hebesäule (2) mit dem Querträger (4) mit dem Schlüssel (F)
zum Festziehen der Schrauben (D).
III. Montieren Sie den Hilfsträger (5).
IV. Verbinden Sie die Hebesäule (2) mit dem Hilfsträger (5) mit dem Schlüssel (F)
zum Festziehen der Schrauben (D).
Schritt 2
