Fromm&Starck STAR DESK 21 User manual

STAR_DESK_21 | STAR_DESK_22
BEDIENUNGSANLEITUNG
INSTRUKCJA OBSŁUGI
NÁVOD K POUŽITÍ
MANUEL D´UTILISATION
ISTRUZIONI PER L‘USO
MANUAL DE INSTRUCCIONES
ELECTRICALLY HEIGHT-ADJUSTABLE
DESK WITH A TABLE TOP
expondo.de
USER MANUAL

DE
Produktname:
ELEKTRISCH HÖHENVERSTELLBARER SCHREIBTISCH MIT TISCHPLATTE
EN
Product name:
ELECTRICALLY HEIGHT-ADJUSTABLE DESK WITH A TABLE TOP
PL
Nazwa produktu:
BIURKO Z ELEKTRYCZNĄ REGULACJĄ WYSOKOŚCI Z BLATEM
CZ
Název výrobku
ELEKTRICKY VÝŠKOVĚ NASTAVITELNÝ STŮL SE STOLNÍ DESKOU
FR
Nom du produit:
BUREAU ASSIS-DEBOUT ÉLECTRIQUE AVEC PLATEAU DE TABLE
IT
Nome del prodotto:
SCRIVANIA REGOLABILE IN ALTEZZA ELETTRICAMENTE CON PIANO DI
LAVORO
ES
Nombre del producto:
BASTIDOR PARA MESA CON AJUSTE DE ALTURA Y TABLERO
HU
Termék neve
ÍRÓASZTAL MAGASSÁGBAN ÁLLÍTHATÓ MUNKALAPPAL
DA
Produktnavn
SKRIVEBORD MED ELEKTRISK HØJDEREGULERING OG BORDPLADE
DE
Modell:
STAR_DESK_21
STAR_DESK_22
EN
Product model:
PL
Model produktu:
CZ
Model výrobku
FR
Modèle:
IT
Modello:
ES
Modelo:
HU
Modell
DA
Model
DE
Hersteller
expondo Polska sp. z o.o. sp. k.
EN
Manufacturer
PL
Producent
CZ
Výrobce
FR
Fabricant
IT
Produttore
ES
Fabricante
HU
Termelő
DA
Producent
DE
Anschrift des Herstellers
ul. Nowy Kisielin – Innowacyjna 7, 66-002 Zielona Góra | Poland, EU
EN
Manufacturer Address
PL
Adres producenta
CZ
Adresa výrobce
FR
Adresse du fabricant
IT
Indirizzo del produttore
ES
Dirección del fabricante
HU
A gyártó címe
DA
Producentens adresse

Technische Daten
Beschreibung
des Parameters
Wert
des Parameters
Bezeichnungen des Produktes
ELEKTRISCH HÖHENVERSTELLBARER
SCHREIBTISCH MIT TISCHPLATTE
Modell
STAR_DESK_21
STAR_DESK_22
Eingangsparameter des
Netzteils
AC 100-240V
50/60Hz 1,5A
Leistungsparameter
29V DC 120W
Arbeitszyklus*
10%: maximal 2 Minuten Dauerbetrieb
Schutzklasse
III
Abmessungen der Tischplatte
[mm]
1180x580 1400x600
Einstellbereich der Höhe
[mm]
730-1180 730-1180
Maximale
Hubgeschwindigkeit [mm/s]
38
Zulässige Belastung [kg]
50
Gewicht [kg]
25,78
28,14
*ACHTUNG: Nach jeweils 2 Minuten Dauerbetrieb des Motors muss eine
Pause von mindestens 18 Minuten eingelegt werden, damit das Gerät
abkühlen kann.
1. Allgemeine Beschreibung
Die Betriebsanleitung soll Ihnen helfen, das Gerät sicher und zuverlässig zu benutzen.
Das Produkt wird streng nach den technischen Spezifikationen unter Verwendung der
neuesten Technologien und Komponenten und unter Einhaltung der höchsten
Qualitätsstandards entwickelt und hergestellt.
VOR BEGINN DER ARBEITEN IST DIESE
BETRIEBSANLEITUNG SORGFÄLTIG
ZU LESEN UND ZU VERSTEHEN.
Um einen langen und zuverlässigen Betrieb des Geräts zu gewährleisten, soll das Gerät
gemäß den Anweisungen in dieser Anleitung korrekt bedient und gewartet werden. Die
technischen Daten und Spezifikationen in dieser Anleitung sind auf dem neuesten
Stand. Der Hersteller behält sich das Recht vor, Änderungen vorzunehmen, um die
Qualität zu verbessern. Unter Berücksichtigung des technischen Fortschritts und der

Möglichkeiten zur Lärmminderung wurde das Gerät so entwickelt und gebaut, dass das
Risiko durch Lärmemissionen auf ein Minimum reduziert wird.
Erläuterung der Symbole
Das Produkt entspricht den Anforderungen der einschlägigen
Sicherheitsnormen.
Vor dem Gebrauch die Gebrauchsanweisung sorgfältig lesen.
Recycelbares Produkt.
ACHTUNG! oder WARNUNG! oder HINWEIS! zur Beschreibung einer
jeweiligen Situation
(allgemeines Warnzeichen).
ACHTUNG! Warnung vor elektrischer Spannung!
Gerät der Schutzklasse III.
Nur zur Verwendung in geschlossenen Räumen.
ACHTUNG! Die Abbildungen in dieser Bedienungsanleitung dienen
nur der Veranschaulichung und können in einigen Details vom
tatsächlichen Aussehen des Produkts abweichen.
Die Bedienungsanleitung wurde in der deutschen Sprache verfasst. Die den anderen
Sprachfassungen handelt es sich Übersetzungen aus dem Deutschen.
2. Anwendungssicherheit
ACHTUNG! Lesen Sie alle Sicherheitshinweise und alle Anweisungen. Die
Nichtbeachtung der Warnhinweise und Anweisungen kann zu einem

elektrischen Schlag, Brand und/oder schweren Verletzungen oder zum Tod
führen.
Der Begriff ”Gerät” oder „Produkt“ in den Sicherheitshinweisen und in der
Gebrauchsanweisung bezieht sich auf den ELEKTRISCH HÖHENVERSTELLBARER
SCHREIBTISCH MIT TISCHPLATTE.
2.1. Elektrische Sicherheit
a) Der Netzstecker des Geräts muss für die benutzte Netzsteckdose ausgelegt
sein. Nehmen Sie am Stecker keinerlei Modifikationen vor. Originalstecker und
passende Steckdosen vermindern das Risiko eines Stromschlags.
b) Berühren Sie das Gerät niemals mit nassen oder feuchten Händen.
c) Benutzen Sie das Netzkabel nicht zweckentfremdet. Benutzen Sie das Kabel
nicht, um das Gerät zu transportieren oder den Stecker herauszuziehen. Halten
Sie das Kabel von Hitze, Öl, scharfen Kanten und beweglichen Teilen fern.
Beschädigte oder verwickelte Kabel erhöhen das Risiko eines Stromschlags.
d) Falls die Nutzung des Geräts in einer feuchten Umgebung nicht verhindert
werden kann, muss ein Fehlerstrom-Schutzschalter (RCD) verwendet werden.
Die Verwendung eines RCDs verringert das Risiko eines Stromschlags.
e) Es ist verboten, das Gerät zu verwenden, wenn das Netzkabel beschädigt ist
oder offensichtliche Gebrauchsspuren aufweist. Ein beschädigtes Netzkabel
sollte von einem qualifizierten Elektriker oder vom Kundendienst des
Herstellers ersetzt werden.
f) Tauchen Sie Kabel, Stecker bzw. das Gerät nicht in Wasser oder andere
Flüssigkeiten, um einen Stromschlag zu vermeiden. Verwenden Sie das Gerät
nicht auf nassen Oberflächen.
g) Benutzen Sie das Gerät nicht in Räumen mit sehr hoher Luftfeuchtigkeit / in
unmittelbarer Nähe von Wasserbehältern!
h) Lassen Sie das Gerät nicht nass werden. Gefahr eines elektrischen Schlages!
2.2. Sicherheit am Arbeitsplatz
a) Halten Sie den Arbeitsbereich aufgeräumt und gut beleuchtet. Unordnung
oder schlechte Beleuchtung kann zu Unfällen führen. Beim Gebrauch des
Gerätes seien Sie vorausschauend, passen Sie darauf, was Sie tun, und nutzen
Sie Ihren gesunden Menschenverstand.
b) Wenn Sie nicht sicher sind, ob das Gerät ordnungsgemäß funktioniert, wenden
Sie sich an den Kundendienst des Herstellers.

c) Reparaturen dürfen nur vom Kundendienst des Herstellers durchgeführt
werden. Führen Sie Reparaturen nicht selbst durch!
d) Überprüfen Sie regelmäßig den Zustand der Sicherheitshinweisaufkleber. Falls
die Aufkleber unleserlich sind, müssen sie ersetzt werden.
e) Bewahren Sie diese Anleitung zum späteren Nachschlagen auf. Soll das Gerät
an Dritte weitergegeben werden, muss auch die Gebrauchsanweisung mit
übergeben werden.
f) Bewahren Sie Verpackungsteile und kleine Montageteile außerhalb der
Reichweite von Kindern auf.
g) Bei der Verwendung dieses Geräts mit anderen Geräten beachten Sie auch an
andere Gebrauchsanweisungen.
Hinweis! Es muss darauf geachtet werden, dass Kinder und andere
Unbeteiligte bei der Arbeit mit dem Gerät geschützt werden müssen.
2.3. Persönliche Sicherheit
a) Die Bedienung des Geräts bei Müdigkeit oder Krankheit sowie unter dem
Einfluss von Alkohol, Drogen oder Medikamenten, die zu einer erheblichen
Einschränkung der Fähigkeit der Bedienung des Geräts führen, ist untersagt.
b) Das Gerät ist nicht dazu bestimmt, von Personen (einschließlich Kindern) mit
eingeschränkten psychischen, sensorischen und geistigen Funktionen oder
ohne ausreichende Erfahrung und/oder Kenntnisse verwendet zu werden, es
sei denn, sie werden von einer für ihre Sicherheit verantwortlichen Person
beaufsichtigt oder wurden von dieser eingewiesen, wie dieses Gerät zu
bedienen ist.
c) Das Gerät darf nur von körperlich geeigneten Personen bedient werden, die zu
ihrem Benutzen fähig und entsprechend geschult sind und die diese
Bedienungsanleitung gelesen und verstanden haben und im Rahmen der
Sicherheit und des Gesundheitsschutzes am Arbeitsplatz geschult wurden.
d) Seien Sie vorsichtig und benutzen Sie Ihren gesunden Menschenverstand,
wenn Sie mit dem Gerät arbeiten. Eine kurze Unachtsamkeit bei der Arbeit
kann zu schweren Verletzungen führen.
e) Um ein versehentliches Einschalten des Gerätes zu vermeiden, achten Sie
darauf, dass sich der Betriebsschalter in der Position „Aus“ befindet, bevor Sie
den Netzstecker an die Stromquelle anschalten
f) Jegliches Werkzeug und Schlüssel zur Einstellung des Geräts müssen vor den
Einschalten entfernt werden. Ein Werkzeug oder Schlüssel, die in dem
rotierenden Teil des Geräts zurückbleiben, können zu körperlichen
Verletzungen führen.

g) Bei dem Gerät handelt es sich nicht um ein Spielzeug. Kinder müssen
beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.
2.4. Sichere Verwendung des Geräts
a) Überlasten Sie das Gerät nicht. Verwenden Sie Werkzeuge, die für die
Anwendung geeignet sind. Ein richtig gewähltes Gerät erfüllt die Aufgabe, für
die es entwickelt wurde, besser und sicherer.
b) Benutzen Sie das Gerät nicht, wenn der EIN/AUS-Schalter nicht korrekt
funktioniert (sich nicht ein- und ausschalten lässt). Geräte, die nicht über einen
Schalter gesteuert werden können, sind unsicher, dürfen nicht betrieben
werden und müssen repariert werden.
c) Ziehen Sie den Stecker aus der Steckdose, bevor Sie Einstellungen, Reinigungs-
und Wartungsarbeiten vornehmen. Eine solche Vorbeugungsmaßnahme
verringert das Risiko eines versehentlichen Einschaltens.
d) Ziehen Sie den Stecker aus der Steckdose, bevor Sie Einstellungen, Reinigungs-
und Wartungsarbeiten vornehmen. Eine solche Vorbeugungsmaßnahme
verringert das Risiko eines versehentlichen Einschaltens.
e) Halten Sie das Gerät in gutem Betriebszustand. Prüfen Sie vor jedem Einsatz,
ob allgemeine Schäden oder Schäden an beweglichen Teilen vorliegen (Risse
in Bauteilen und Komponenten oder andere Zustände, die den sicheren
Betrieb des Geräts beeinträchtigen können). Im Falle einer Beschädigung
lassen Sie das Gerät vor der Benutzung reparieren.
f) Halten Sie das Gerät von Kindern fern.
g) Die Reparatur und Wartung der Geräte ist von qualifiziertem Personal unter
ausschließlicher Verwendung von Originalersatzteilen durchzuführen. Dies
gewährleistet eine sichere Verwendung.
h) Um die Funktionstüchtigkeit des Geräts zu gewährleisten, dürfen die
werksseitig installierten Abdeckungen nicht entfernt und die Schrauben nicht
gelöst werden.
i) Beim Transport und dem Tragen des Geräts vom Lagerort zum Einsatzort sind
die Gesundheits- und Sicherheitsvorschriften für die manuelle Handhabung zu
berücksichtigen, die in dem Land gelten, in dem das Gerät eingesetzt wird.
j) Vermeiden Sie Situationen, in denen das Gerät unter starker Belastung
während des Betriebs stehen bleibt. Dies kann zu einer Überhitzung der
Antriebskomponenten und damit zur Beschädigung des Geräts führen.
k) Bewegliche Teile oder Zubehör dürfen nicht berührt werden, sofern das Gerät
nicht ausgeschaltet ist.
l) Das Verschieben, Verstellen und Drehen des Geräts bei laufendem Betrieb ist
untersagt.
m) Es ist untersagt, das Gerät unbeaufsichtigt laufen zu lassen.
n) Das Gerät sollte regelmäßig gereinigt werden, um die dauerhafte Ablagerung
von Schmutz zu verhindern.

o) Bei dem Gerät handelt es sich nicht um ein Spielzeug. Die Reinigung und
Wartung darf ohne Aufsicht von Erwachsenen nicht von Kindern durchgeführt
werden.
p) Es ist untersagt die Konstruktion des Geräts zu verändern, um die Parameter
oder Bauweise des Geräts zu modifizieren.
q) Das Gerät muss von Feuer- und Wärmequellen ferngehalten werden.
r) Überlasten Sie das Gerät nicht.
s) Die Überschreitung der zulässigen Belastung kann zu Beschädigungen des
Produkts führen.
t) Eine unsachgemäße Verwendung des Produkts, wie z. B. das Sitzen auf einer
Tischplatte, kann eine Beschädigung des Produkts und/oder Verletzungen zur
Folge haben. Das Sitzen auf der Tischplatte ist untersagt, um schwerwiegende
Verletzungen zu vermeiden.
u) Es ist verboten, sich während der Einstellung unter der
Schreibtischkonstruktion zu bewegen oder darunter zu liegen. Es ist untersagt,
sich auf das Schreibtischgestell zu setzen oder darauf zu stehen. Während der
Einstellung muss mit besonderer Vorsicht vorgegangen werden.
v) Es muss regelmäßig überprüft werden, ob der Einstellungsmechanismus des
Schreibtischs korrekt funktioniert und eventuelle Hindernisse, die die
effiziente Höheneinstellung blockieren, müssen beseitigt werden.
w) Es muss darauf geachtet werden, dass die verlegten Kabel sowie die
Anschlüsse und Stecker die Verwendung des Produkts nicht beeinträchtigen.
x) Während der Einstellung der Schreibtischhöhe muss sichergestellt werden,
dass die verlegten Kabel ausreichend lang sind. Zu kurze Kabel und Anschlüsse
können die Höheneinstellung erschweren oder andere Geräte beschädigen.
ACHTUNG! Obwohl das Gerät so entwickelt wurde, dass es sicher ist,
besteht für den Benutzer beim Umgang mit dem Gerät trotz
angemessener Sicherheitsvorkehrungen und trotz der Verwendung
zusätzlicher Sicherheitsvorrichtungen dennoch ein geringes Unfall- oder
Verletzungsrisiko. Es wird empfohlen, bei der Verwendung Vorsicht und
gesunden Menschenverstand walten zu lassen.
3. Nutzungshinweise
Das Gerät ist als Möbel mit einer höhenverstellbaren horizontalen Fläche
vorgesehen.
Für Schäden, die durch unsachgemäßen Gebrauch entstehen, haftet der
Benutzer.
3.1. Beschreibung des Geräts
Steuerung

a - „hoch“ - Taste zur Steigerung der Höhe des Schreibtisches
b - „runter“ - Taste zur Senkung der Höhe des Schreibtisches
c - 1/2/3 - Tasten zum Abrufen von gespeicherten Schreibtischpositionen
d - „M“ - Speichereinstellungen
e - „T“ - Einstellung zur Erinnerung an eine Positionsänderung
f - Display
g - Kontrollleuchte
Teileliste:

A
Verbindungsstange
(zwischen Hubsäule und
Motor)
B
Motor
C
Hubsäule
D
Tischplatte
E
Antriebswelle

F
Querstück
G
Netzteilhalterung
H
Netzteil
I
Querstück
J
Netzkabel
K
Steuerung (Bedienfeld)
S-A
Innensechskantschraube
S-B
Kreuzschraube
S-C
Kreuzschraube
S-D
Innensechskantschraube
S-E
Kreuzschraube
S-F
Silikonunterlage

S-G
Unterlegscheibe
S-H
Kabelklemme
S-I
Innensechskantschlüssel
4mm
S-J
Innensechskantschlüssel
8mm
3.2. Vorbereitung für den Betrieb
POSITIONIERUNG DES GERÄTS
Die Umgebungstemperatur darf 40°C und die relative Luftfeuchtigkeit darf 85 %
nicht übersteigen. Das Gerät sollte so aufgestellt werden, dass eine gute
Luftzirkulation gewährleistet ist. Das Gerät muss von heißen Oberflächen
ferngehalten werden. Das Gerät immer auf einer ebenen, stabilen, sauberen,
feuerbeständigen und trockenen Oberfläche sowie außerhalb der Reichweite von
Kindern und Personen mit eingeschränkten geistigen, sensorischen oder
intellektuellen Fähigkeiten verwendet werden. Das Gerät sollte so aufgestellt
werden, dass der Netzstecker jederzeit erreicht werden kann. Vergewissern Sie
sich, dass die Stromversorgung des Geräts mit den Angaben auf dem Typenschild
übereinstimmt!
ZUSAMMENBAU DES GERÄTS
Während der Montage nützliches Werkzeug (nicht im Satz enthalten):
- Wasserwaage
- Akkuschrauber
- Kreuzschraubendreher

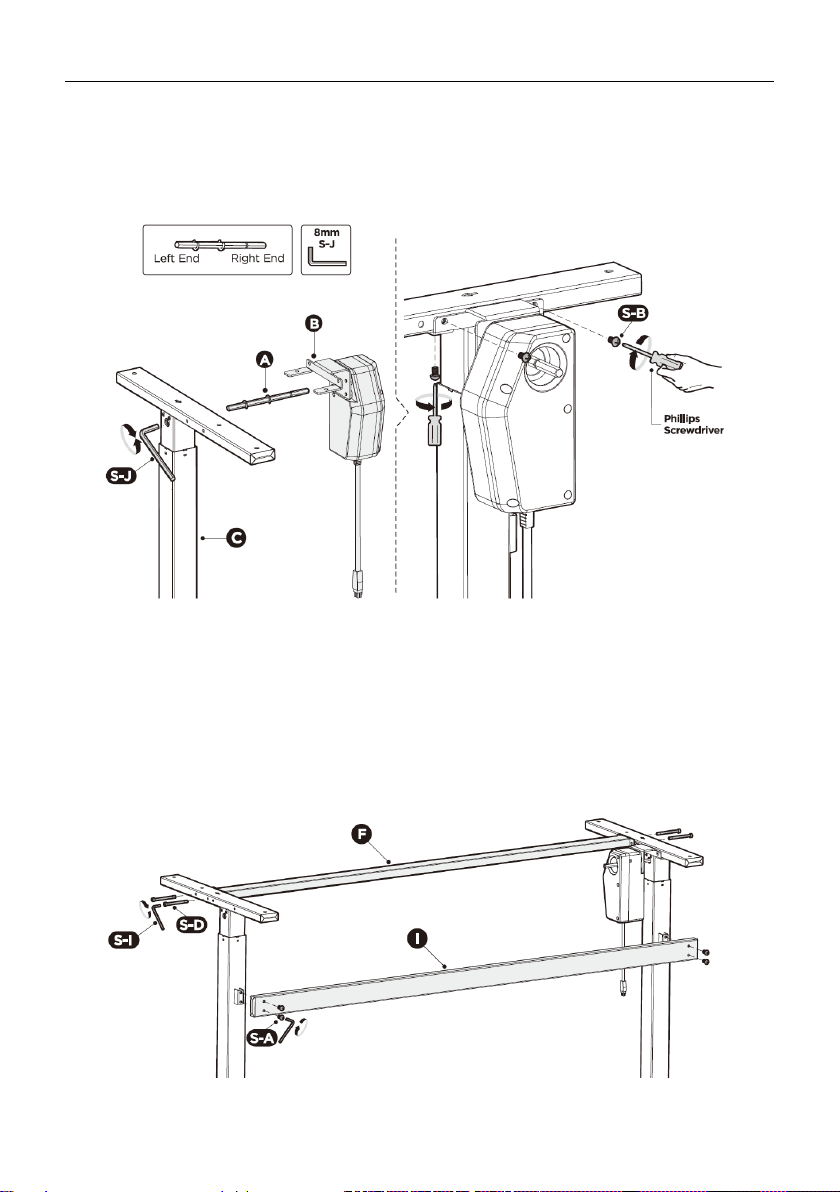

SCHRITT 1: Befestigung des Motors an der Hubsäule
• Das rechte Ende der Verbindungsstange (A) in die Sechskantmontageöffnung
des Motors (B) einsetzen.
• Das linke Ende der Verbindungsstange in die Sechskantmontageöffnung der
Hubsäule (C) einsetzen.
Achtung: Falls die Montageöffnung der Hubsäule nicht mit der Größe der
Verbindungsstange übereinstimmt, muss die Montageöffnung mit dem

Innensechskantschlüssel 8 mm (S-J) genau eingestellt werden, so dass die beiden
Teile zusammenpassen.
• Den Motor mit 2 Schrauben (S-B) auf der Seite an die Hubsäule befestigen und
mit 2 Schrauben (S-B) von der Unterseite der Säule aus mit einem
Kreuzschraubendreher befestigen.
Left end - linkes Ende
Right end - rechtes Ende
Philips Screwdriver - Kreuzschraubendreher
SCHRITT 2: Befestigung der Querstücke
Das Querstück (I) mit 4 Schrauben (S-A) vorne an der Hubsäule befestigen und
danach das Querstück (F) mit 4 Schrauben (S-D) an den oberen Teil der Säule
befestigen.
SCHRITT 3: Montage der Antriebswelle

• Den Knebelgriff auf dem rechten Ende der Antriebswelle (E) lösen und an die
Motorspindel befestigen, wie auf Abb. 3.1 gezeigt wurde. Danach den Knebelgriff
festdrehen.
• Den Knebelgriff auf dem linken Ende der Antriebswelle lösen und die
Innenwelle herausziehen, um sie an die Länge des Schreibtisches anzupassen.
• Das linke Ende der Antriebswelle in die Sechskantmontageöffnung in der
Hubsäule einsetzen, wie auf Abb. 3.2 gezeigt wurde. Danach den Knebelgriff
festdrehen.
Achtung: Falls die Montageöffnung der Hubsäule nicht mit der Größe der
Antriebswelle übereinstimmt, muss die Montageöffnung mit dem
Innensechskantschlüssel 8 mm (S-J) genau eingestellt werden, dass die beiden
Teile zusammenpassen.
left end - linkes Ende
right end - rechtes Ende
loosen - lockern

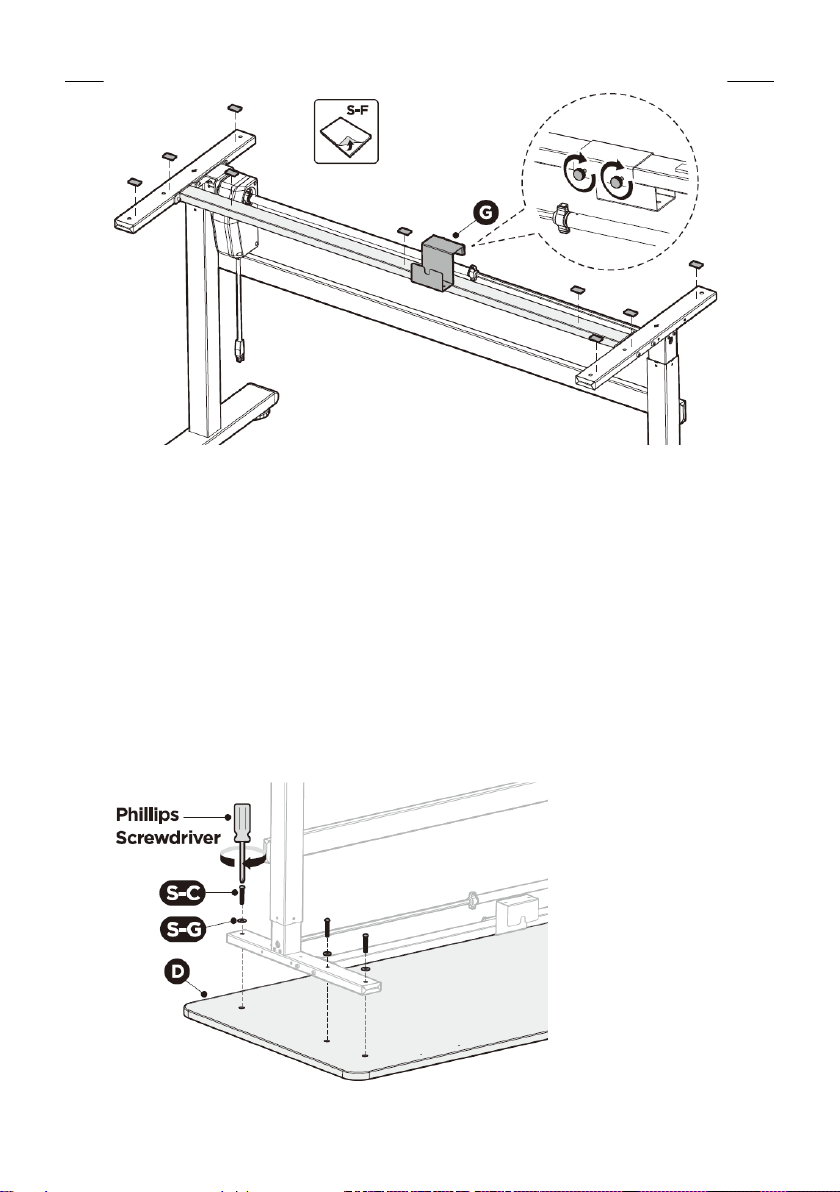

SCHRITT 4: Befestigung der Tischplatte
• Die 9 Silikonunterlagen (S-F) möglichst nah an den Öffnungen im Rahmen
festkleben.
• Die Netzteilhalterung (G) auf dem Querstück aufhängen.

ACHTUNG: Zum Drehen des Tisches sind mindestens zwei Personen erforderlich,
andernfalls besteht die Gefahr schwerer Körperverletzungen oder der
Beschädigung des Produkts.
• Die Tischplatte (D) mit der Unterseite nach oben gerichtet vorsichtig auf den
Boden legen.
• Das zusammengebaute Tischgestell mit Hilfe einer zweiten Person auf den Kopf
stellen.
• Die Montageöffnungen auf der Tischplatte zu den Öffnungen im Tischgestell
ausrichten.
• Das Tischgestell mit 6 Schrauben (S-C) und Unterlegscheiben (S-G) mit der
Tischplatte verbinden. Für die Montage muss ein Kreuzschraubendreher
verwendet werden.
Philips Screwdriver - Kreuzschraubendreher

SCHRITT 5: Anschluss der Steuerung
• Die Steuerung (K) mit 2 Schrauben (S-E) an der Tischplatte befestigen. Für die
Montage muss ein Kreuzschraubendreher verwendet werden.
SCHRITT 6: Anschluss des Netzteils
• Den Schreibtisch mit Hilfe einer zweiten Person auf den Kopf stellen.
• Das Netzteil (H) in die Halterung schieben.
• Die Steuerung (K) mit dem Netzteil (H) und den Motor (B) verbinden.
• Das Netzkabel (J) in das Netzteil einsetzen.
• Die Kabelklemme (S-H) mit einer Schraube (S-E) an der Tischplatte befestigen.

SCHRITT 7: Schreibtisch waagerecht ausrichten
Der Schreibtisch ist mit einstellbaren Beinen ausgestattet, die sich unter der Basis
des Schreibtischgestells befinden. Falls der Boden uneben ist, muss der
Schreibtisch waagerecht ausgerichtet werden, indem die Beine durch
Drehbewegungen eingestellt werden.
Hinweis: eine Wasserwaage kann verwendet werden, um zu prüfen, ob der
Schreibtisch waagerecht ausgerichtet ist.
ACHTUNG: Der Benutzer sollte, wenn der Schreibtisch zum ersten Mal verwendet
wird, das System zurücksetzen (Einzelheiten hierzu entnehmen Sie bitte Punkt
3.3).
Bubble Level - Wasserwaage
3.3. Arbeit mit dem Gerät - Bedienung des
Bedienfeldes
Achtung: Falls das Bedienfeld zum ersten Mal verwendet wird, muss das System
zurückgesetzt werden, bevor das Gerät in Betrieb genommen wird.
Systemzurücksetzung:

• Die Taste „runter“ drücken und gedrückt halten (halten Sie die Taste gedrückt,
bis der Prozess des Zurücksetzens beendet ist). Auf dem Display wird die Meldung
„r5t“ angezeigt und der Schreibtisch senkt die Höhe der Tischplatte auf die
niedrigste Position ab.
• Danach wird der Schreibtisch etwas nach oben gefahren und die aktuelle Höhe
des Schreibtisches wird auf dem Display angezeigt. Der Prozess des Zurücksetzens
wurde abgeschlossen.
Achtung: Wenn ein Zurücksetzen des Systems erforderlich ist, muss das Netzteil
des Schreibtisches von der Stromverbindung getrennt und dann wieder an diese
angeschlossen werden, danach müssen die Anweisungen oben befolgt werden.
Höheneinstellung:
• Die Taste „hoch“ / „runter“ muss gedrückt und gehalten werden, um den
Schreibtisch auf die gewünschte Höhe anzuheben/abzusenken.
Timer:
• Drücken Sie auf die Taste „T“, um eine Erinnerung über die Positionsänderung zu
erhalten. Jedes Mal, wenn die Taste „T“ gedrückt wird, wird der Wert der Zeit um
0,5 Stunden erhöht. Die maximale Einstellung der Zeit beträgt 2 Stunden.
• Nachdem der Timer erfolgreich eingestellt wurde, wird in der Ecke rechts oben
eine Kontrollleuchte aufleuchten.
• Nach Ablauf der eingestellten Zeit gibt das Gerät 3 Klangsignale aus, um den
Benutzer an die Änderung der Position zu erinnern.
• Um die Erinnerung zu löschen, muss die Taste „T“ so lange gedrückt werden, bis
die Kontrollleuchte in der oberen rechten Ecke erlischt.
Einstellung der Speicherfunktion:
• Um die Einstellung der Schreibtischhöhe zu speichern, muss die Taste „M“
gedrückt werden und auf dem Display wird blinkend „5-“ angezeigt. Die Taste
1/2/3 drücken, während die Meldung blinkend angezeigt wird, um auszuwählen,
unter welcher Taste die Position gespeichert werden soll.
• Um eine zuvor gespeicherte Höheneinstellung aufzurufen, muss die Taste 1/2/3
gedrückt werden und der Schreibtisch beginnt den Prozess des Verstellens der
Schreibtischplatte auf die eingestellte Position. Durch das Drücken einer beliebigen
Taste kann diese Bewegung unterbrochen werden.
Umschalten der Höheneinheit (Zentimeter oder Zoll)
• Die Taste „T“ ca. 3 Sekunden gedrückt halten.
• Nachdem Zentimeter (CM) auf dem Gerät eingestellt wurden, wird ein einzelner
Signalton ausgegeben, und wenn Zoll (IN) eingestellt werden, werden zwei
Signaltöne ausgegeben.

Achtung: Der Schreibtisch muss von der Stromversorgung abgeschlossen und
danach wieder daran angeschlossen werden, wenn eine Änderung der Einheit
erforderlich ist.
Energiesparmodus:
• Das System wechselt in den Energiesparmodus, wenn innerhalb eines Zeitraums
von 1 Minute keine Taste gedrückt wird, und das Display wird ausgeschaltet. Durch
das Drücken einer beliebigen Taste wird das Bedienfeld wieder aktiviert.
Fehlermeldung und Lösung des Problems
Fehlermeldung
Abhilfe
ER1
Stellen Sie sicher, dass der Schreibtisch nicht überladen ist.
Gegenstände von der Schreibtischplatte entfernen. Falls
nicht eine Überlast Ursache der Meldung ist, muss das
Netzteil gezogen und wieder an die Stromversorgung
angeschlossen werden. Falls der Fehler weiterhin angezeigt
wird, kontaktieren Sie bitte den Hersteller, um weitere
Hilfestellung zu erhalten.
ER2
Lassen Sie den Motor des Schreibtisches etwa 20 Minuten
lang abkühlen und nicht verwenden. Falls der Fehler
weiterhin angezeigt wird, kontaktieren Sie bitte den
Hersteller, um weitere Hilfestellung zu erhalten.
HOT
Lassen Sie den Motor des Schreibtisches etwa 20 Minuten
lang abkühlen und nicht verwenden. Falls der Fehler
weiterhin angezeigt wird, kontaktieren Sie bitte den
Hersteller, um weitere Hilfestellung zu erhalten.
ER3
Die Kabelverbindungen haben sich getrennt. Die
Kabelverbindungen zwischen den Säulen und dem Netzteil
trennen und erneut verbinden. Das Netzteil ziehen und
wieder an die Stromversorgung anschließen und danach das
System zurücksetzen Falls der Fehler weiterhin angezeigt
wird, kontaktieren Sie bitte den Hersteller, um weitere
Hilfestellung zu erhalten.
ER5
Es gibt zwei Möglichkeiten:
1. Es muss sichergestellt werden, dass das originale Netzteil
verwendet wird.
2. Es ist zu einer Überlast gekommen. Gegenstände von der
Schreibtischplatte entfernen. Das Netzteil ziehen und wieder
an die Stromversorgung anschließen. Falls der Fehler
weiterhin angezeigt wird, kontaktieren Sie bitte den
Hersteller, um weitere Hilfestellung zu erhalten.

ACHTUNG: NIEMALS das Netzteil ziehen oder das System zurücksetzen, wenn
sich das System in einer Überlast befindet oder der
Überhitzungsschutzmechanismus ausgelöst wurde.
3.4. Reinigung und Wartung
a) Der Netzstecker muss gezogen werden, bevor Reinigungs-, Einstellungs- oder
Auswechselarbeiten des Zubehörs ausgeführt werden oder falls das Gerät
nicht benutzt wird.
b) Verwenden Sie zur Reinigung der Oberfläche nur nicht-korrosive Mittel.
c) Nach jeder Reinigung sind alle Komponenten gut zu trocknen, bevor das Gerät
wieder verwendet wird.
d) Lagern Sie das Gerät an einem trockenen und kühlen Ort, geschützt vor
Feuchtigkeit und direkter Sonneneinstrahlung.
e) Es ist verboten, das Gerät mit einem Wasserstrahl abzuspritzen oder es in
Wasser zu tauchen.
f) Die elektrischen Komponenten des Geräts dürfen keiner Nässe ausgesetzt
werden.
g) Das Gerät muss regelmäßig hinsichtlich seiner technischen Leistungsfähigkeit
und auf eventuelle Schäden hin überprüft werden.
h) Verwenden Sie zur Reinigung ein weiches Tuch.
ENTSORGUNG VON ALTGERÄTEN.
Altgeräte dürfen nicht im Hausabfall entsorgt werden, sondern muss an einer
Recycling-Sammelstelle für Elektro- und Elektronikgeräte abgegeben werden.
Dies wird durch das Symbol, das auf dem Produkt, der Anleitung oder der
Verpackung angezeigt ist, kenntlich gemacht. Die im Gerät verwendeten
Materialien können entsprechend ihrer Kennzeichnung wiederverwendet
werden. Durch die Wiederverwendung, die Verwendung von Materialien oder
andere Formen der Nutzung gebrauchter Geräte leisten Sie einen wesentlichen
Beitrag zum Schutz unserer Umwelt.
Bei Ihrer örtlichen Verwaltung erhalten Sie entsprechende Informationen
über geeignete Stelle für die Entsorgung von Altgeräten.
