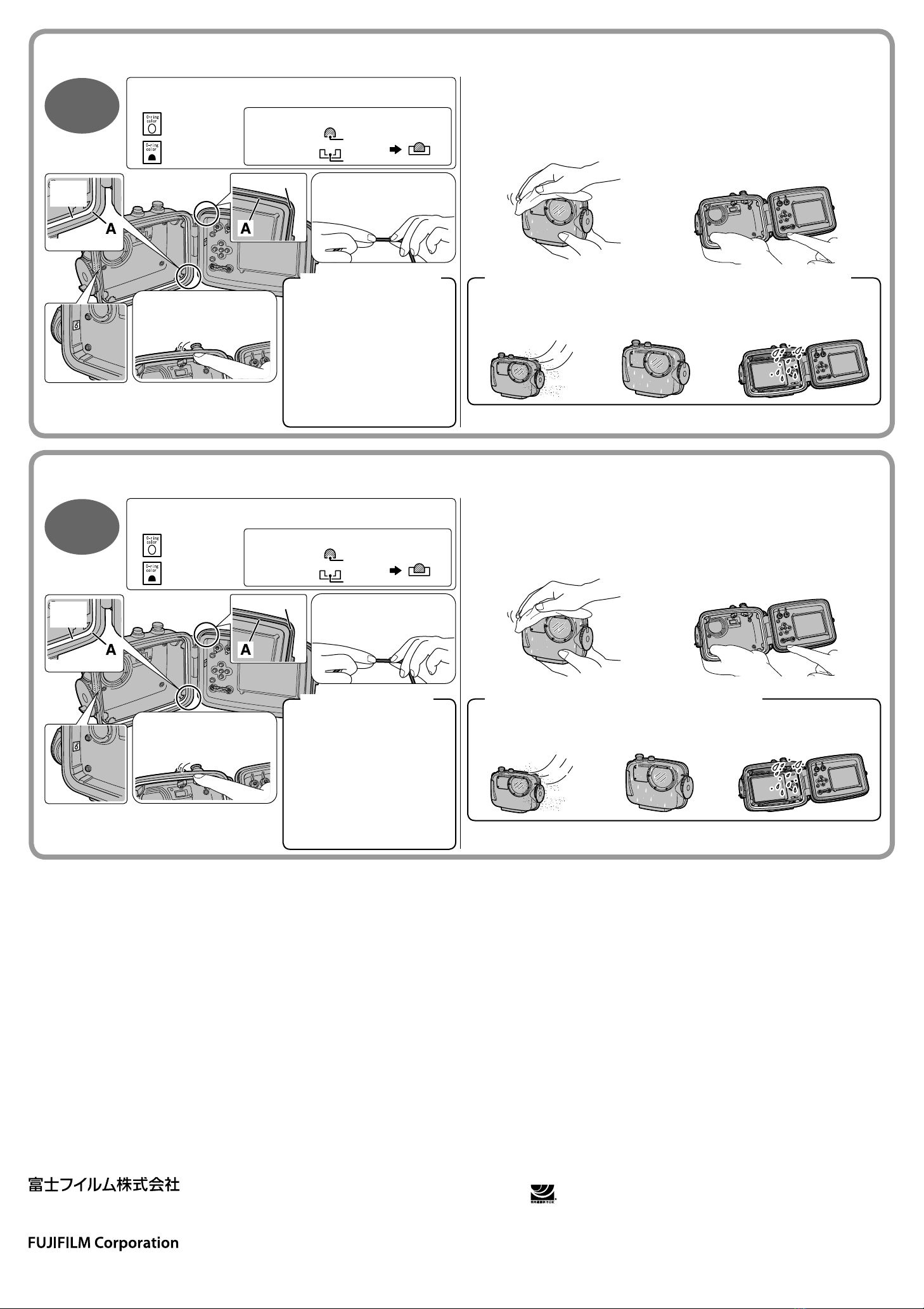

クイックメンテナンスガイド(FinePixZ100fd用防水プロテクター)
※防水プロテクターをご使用の際は、必ず携帯してください。
Oリングのかたちと色は、それぞれ違うので間違えないようにしよう
前側Oリング（白色）
後側Oリング（橙色）
後側Oリング（橙色）は取り付け向きに注意しよう。
溝の底面
平らな面
●溝の断面
●Oリングの断面 ●取り付け図
Oリングにグリスをぬろう
グリスを指の上に出しOリングの全
周にうすく伸ばして均一にぬろう。
取り付けを確認しよう
指でOリングを全周なぞって、段差
や異物の有無を確かめよう。
Oリングはカメラを水もれから守る非常に大切な部分です。
メンテナンスをしっかりと行い正しく使いましょう！
Oリング（橙色）
Oリング
（白色）
ここを確認！ !
•Oリングに傷やひび割れがないか？
•Oリングに異物が付着していないか？
•Oリングと密着する壁面一周（A面）に異
物が付着していないか？
•
Oリングがねじれて取り付けられていない
か？
•Oリングの前側（白色）、後側（橙色）を
付け間違えていないか？
•後側Oリング（橙色）の取り付け向きはあっ
ているか？
水もれさせないために、念入りに確認
しよう！
防水プロテクターを開けるときは…
水滴をよく拭こう
開ける前に、必ずよく拭こう。
使い始める前にもう一度確認しよう
Oリングを指でなぞって、異物の付着がないか確認しよう。
このとき、Oリングと密着する壁面も指でなぞると効果的。
こんな状態で防水プロテクターを開けないで！！
●風が強くてほこりが
舞っているとき
●防水プロテクターに
水滴が付いているとき
●水しぶきがかかるようなとき
風
埃
防水プロテクターのご使用前の取り扱い方法と事前チェック、メンテナンス、ご使用後
の保管方法などの詳細は使用説明書をご覧ください。
JP
QUICK MAINTENANCE GUIDE (Waterproof Case for the FinePix Z100fd)
* Always carry this Maintenance Guide with you when using the Waterproof Case.
The O-rings are different in shape and color. Take care not to
confuse them.
Front-side O-ring
(white)
Back-side O-ring
(orange)
Take care that the back-side O-ring (orange) is fitted
in the correct direction.
Bottom face
of groove
Flat face
● Cross section of the
groove
●Cross section of the
O-ring
●Correctly installed
O-ring and groove
Apply grease to the O-ring.
Apply grease to your fingers and
spread a thin, even layer over the
entire O-ring.
Check the fit.
Run your finger around the entire
O-ring to check for bulges or
foreign particle on the ring.
O-rings are extremely important since they prevent
water leaking into the camera.
Regular and careful maintenance will ensure that you
get the maximum enjoyment from your camera.
O-ring (orange)
O-ring
(white)
Check for these!
• Are the O-rings damaged or cracked?
• Is there any foreign particle stuck to the
O-rings?
• Is there any foreign particle stuck to the
rear surface flange (A) that fits onto the
O-ring?
• Are there any twists in the O-ring when it
is fitted?
• Have you mistakenly switched the
positions of the front (white) and back
(orange) O-rings?
• Is the back-side O-ring(orange) fitted in
the correct direction?
Check carefully to prevent leaks!
WHEN OPENING THE WATERPROOF CASE…
Carefully dry the case.
Always wipe the case dry before opening it. Check again before using the camera. Run your finger around the O-ring to check that there
is no foreign particle on the ring. It’s a good idea to
run your finger around the rear surface flange that fits
onto the O-ring.
Do not open the Waterproof Case in these situations!
●In strong wind
when there is dust
or grit in the air
●When the Waterproof
Case is wet
●When water spray might get
into the case
Wind
Dust
Refer to the Owner’s manual for information on handling and checking the Waterproof Case before
use, storing the Waterproof Case after use, and Waterproof Case maintenance.
EN
GUIDE D’ENTRETIEN RAPIDE (Caisson étanche de l’appareil photo FinePix Z100fd)
* Lorsque vous utilisez le caisson étanche, gardez ce guide d’entretien à portée de main.
Les joints toriques ont des formes et des couleurs différentes.
Veillez à ne pas les confondre.
Joint torique pour le
côté avant (blanc)
Joint torique pour le
dos (orange)
Veillez à installer le joint torique (orange) arrière
dans la bonne position.
Base de la
rainure
Côté plat
● Coupe de la rainure
●Coupe du joint
torique
●Figure d’installation
du joint torique
Lubrifiez le joint torique.
Appliquez une petite quantité de
graisse sur vos doigts, puis lubrifiez
la totalité du joint torique.
Vérifiez que le joint torique
est correctement installé.
Passez vos doigts le long du joint torique afin de
détecter de possibles ondulations ; veillez également
à retirer toute particule déposée sur le joint.
Les joints toriques sont très importants, car ils
empêchent la pénétration d’eau dans l’appareil photo.
Un entretien régulier des joints vous permettra
d’utiliser votre appareil photo de façon optimale.
Joint torique (orange)
Joint
torique
(blanc)
Procédez aux vérifications suivantes
• Les joints toriques sont ils endommagés
ou fissurés ?
• Des particules sont-elles déposées sur
les joints toriques ?
• Des particules sont-elles déposées sur
l’embase (A) fixée sur le joint torique ?
•
Le joint torique installé sur le caisson est-il tordu ?
• Avez-vous par erreur inversé le joint torique du côté
avant (blanc) et le joint torique du dos (orange) ?
• Le joint torique (orange) arrière est-il dans la
bonne position ?
Pour éviter les fuites, vous
devez toujours procéder à ces
vérifications avant utilisation !
LORSQUE VOUS OUVREZ LE CAISSON ÉTANCHE…
Séchez soigneusement le
caisson.
Il est important de toujours sécher le
caisson avant de l’ouvrir.
Avant de réutiliser l’appareil photo,
procédez aux vérifications.
Passez vos doigts le long du joint torique
afin de retirer toute particule déposée sur le
joint. Passez également vos doigts le long de
l’embase fixée sur le joint torique.
N’ouvrez jamais le caisson étanche dans les situations suivantes !
●S’il y a trop de vent,
de poussière et de
particules dans l’air
●Si le caisson
étanche est humide
●Si de l’eau a pénétré à
l’intérieur du caisson
Vent
Poussière
Reportez-vous au mode d’emploi pour de plus amples informations concernant les précautions à
prendre avant d’utiliser le caisson étanche, le stockage et l’entretien du caisson après utilisation.
FR

〒107-0052東京都港区赤坂9丁目7番3号
●本製品に関するお問い合わせは…
富士フイルムFinePixサポートセンター
0570-00-1060/携帯電話・PHSからは042-481-1673
 市内通話料金でご利用いただけます
 月曜日〜金曜日 午前9：00 〜午後5：40 土曜日 午前10：00 〜午後5：00
 日・祝日・年末年始を除く
Printed in China Y-709108
ナビダイヤル
7-3, AKASAKA 9-CHOME, MINATO-KU, TOKYO 107-0052, JAPAN
BL00655-100 (1)
SCHNELLWARTUNGSANLEITUNG (Unterwassergehäuse für die FinePix Z100fd)
* Nehmen Sie diese Schnellwartungsanleitung immer mit, wenn Sie das Unterwassergehäuse verwenden.
Die O-Ringe unterscheiden sich in Form und Farbe. Achten Sie
darauf sie nicht zu verwechseln.
Vorderseitiger
O-Ring (weiß)
Hinterseitiger
O-Ring (orange)
Achten Sie darauf, dass der rückseitige O-Ring
(orange) mit der richtigen Ausrichtung eingesetzt wird.
Grundfläche
der Nut
Flache
Seite
● Querschnitt der Nut
●Querschnitt des
O-Rings
●A
bbildung des
eingesetzen O-Rings
Fetten Sie den O-Ring ein.
Bedecken Sie Ihre Finger mit Fett und
verteilen Sie eine dünne, gleichmäßige
Schicht auf dem gesamten O-Ring.
Überprüfen Sie den Sitz.
Fahren Sie mit dem Finger über
den gesamten O-Ring und prüfen
Sie ihn auf Wölbungen oder
Fremdkörper auf dem Ring.
Die O-Ringe sind sehr wichtig, da sie verhindern,
dass Wasser in die Kamera eindringt.
Eine regelmäßige und sorgfältige Wartung stellt die
beste Nutzung Ihrer Kamera sicher.
O-Ring (orange)
O-Ring
(weiß)
Überprüfen Sie Folgendes!
• Sind die O-Ringe beschädigt oder gerissen?
• Haften irgendwelche Fremdkörper an den O-Ringen?
• Befinden sich irgendwelche Fremdkörper
an der rückseitigen Oberflächenkante
(A), die auf den O-Ring angepasst ist?
• Ist der O-Ring an irgendeiner Stelle
verdreht, wenn er eingepasst ist?
• Haben Sie versehentlich die Positionen
des vorderen (weiß) und hinteren
(orange) O-Rings vertauscht?
•
Ist der rückseitige O-Ring (orange) mit der
richtigen Ausrichtung eingepasst worden?
Überprüfen Sie diese Punkte sorgfältig,
um undichte Stellen zu verhindern!
WENN SIE DAS UNTERWASSERGEHÄUSE ÖFFNEN ...
Trocknen Sie das Gehäuse
sorgfältig ab.
Wischen Sie das Gehäuse immer trocken,
bevor Sie es öffnen.
Überprüfen Sie diese Punkte noch
einmal, bevor Sie die Kamera verwenden.
Fahren Sie mit dem Finger über den gesamten O-Ring
und prüfen Sie, ob sich Fremdkörper auf dem Ring
befinden. Sie sollten mit dem Finger auch über die
rückseitige Oberflächenkante fahren, die auf den
O-Ring angepasst ist.
Öffnen Sie das Unterwassergehäuse nicht in den folgenden Situationen!
●Bei starkem Wind,
wenn Staub oder
Feinteile in der
Luft sind.
●Wenn das
Unterwassergehäuse
nass ist.
●Wenn Gischtwasser in das
Gehäuse gelangen könnte.
Wind
Staub
Informationen zur Handhabung und Überprüfung des Unterwassergehäuses vor der Verwendung, zur Aufbewahrung des
Unterwassergehäuses nach der Verwendung und zur Wartung des Unterwassergehäuses finden Sie in der Bedienungsanleitung.
DE
GUÍA RÁPIDA DE MANTENIMIENTO (Caja estanca para el modelo FinePix Z100fd)
* Lleve siempre esta Guía de mantenimiento con usted cuando utilice la caja estanca.
Las juntas tóricas tienen distinta forma y color. Preste atención
para no confundirlas.
Junta tórica
delantera (blanca)
Junta tórica
trasera (naranja)
Tenga cuidado para que la parte posterior de la junta
tórica (naranja) quede ajustada en la dirección correcta.
Cara inferior
de la ranura
Cara plana
● Sección transversal
de la ranura
●Sección transversal
de la junta tórica
●
Junta tórica y ranura
instaladas correctamente
Aplique grasa a la junta tórica.
Aplíquese grasa en los dedos y
extienda una capa fina y uniforme
en toda la junta tórica.
Compruebe el ajuste.
Pase el dedo por toda la junta
tórica para comprobar que no hay
salientes ni partículas extrañas.
Las juntas tóricas son especialmente importantes, ya
que impiden que el agua entre dentro de la cámara.
Un mantenimiento frecuente y meticuloso garantizará
las mejores prestaciones de la cámara.
Junta tórica
(naranja)
Junta
tórica
(blanca)
¡Compruebe lo siguiente!
• ¿Están las juntas tóricas dañadas o agrietadas?
• ¿Hay alguna partícula extraña adherida
en las juntas tóricas?
• ¿Hay alguna partícula extraña adherida
en la pestaña posterior (A) que encaja en
la junta tórica?
•
¿Se dobla la junta tórica al intentar ajustarla?
• ¿Ha cambiado por equivocación las
posiciones de las juntas tóricas frontal
(blanca) y posterior (naranja)?
•
¿La parte posterior de la junta tórica (naranja)
está ajustada en la dirección correcta?
¡Realice las comprobaciones con
cuidado para evitar filtraciones!
AL ABRIR LA CAJA ESTANCA…
Séquela con cuidado.
Siempre debe secar la caja estanca antes
de abrirla.
Vuelva a examinarla antes de utilizar la
cámara.
Pase el dedo por la junta tórica para comprobar
que no hay salientes ni partículas extrañas. Lo
recomendable es pasar el dedo alrededor de la
pestaña posterior que encaja en la junta tórica.
¡No abra la caja estanca en las situaciones siguientes!
●Cuando hace mucho
viento o hay polvo y
suciedad en el aire
●Cuando la caja
estanca está
húmeda
●Cuando pueda entrar agua
pulverizada en la caja
Viento
Polvo
Consulte el Manual del usuario para obtener más información sobre la manipulación y la comprobación
de la caja estanca antes de utilizarla, sobre su almacenamiento tras el uso y sobre el mantenimiento.
