FujiFilm FUJINON ZS17x5.5BERM-M7 User manual

P
BB00031307-102
LP654A-M7 2804
ZS17x5.5BERM‐M7
富士能电视镜头

安全にお使いいただくために FOR YOUR SAFETY USE 安全使用须知
E1464/R3
安全にお使いいただくために
ここでは､製品を安全に正しくご使用いただく
ために、重要な注意事項を説明しています。
必ずご使用前に読み、記載内容に従って正
しくご使用ください。
文章中の 警告や 注意は次のことを表し
ています。
警告
◆ 製品の内部に水が入らないようにしてくだ
さい。火災や感電の原因となります。
万一水が入ったときは、すぐにレンズに供
給している電源を切ってください。
◆ 取り付け・締め付けは確実に行ってくださ
い。高所使用時の落下は重大な事故の原
因となります。
◆ 太陽や高輝度の光源をレンズを通して見
ないでください。目に障害を負う原因となり
ます。
注意
◆ 運搬中の落下は、怪我の原因となります。
落とさないように注意してください。
◆ ご使用になるカメラが、レンズシステム（レ
ンズとそれに接続されるアクセサリ）の駆
動に必要な消費電力を供給することが可
能か、ご使用の前に確認してください。必
要な電力を供給できないカメラを使用した
場合、レンズの動作不良またはカメラの破
損の原因となります。レンズおよびアクセ
サリの消費電力は、取扱説明書の「仕様」
欄に記載されています。
◆ レンズに供給する電源は、各機器が正しく
接続されていることを確認した後に入れて
ください。
◆ ケーブルを着脱するときは、必ずコネクタ
部分を持ってください。ケーブルを傷つけ
ると、火災や感電の原因となります。
◆ 発煙・異常音・異臭・異物混入などの異常
のときは、すぐにレンズに供給している電
源を切ってからレンズをカメラから取り外し
てください。その後、購入先販売店にご連
絡ください。
◆ 分解・改造を行わないでください。製品の
機能を損ねたり、感電の原因となります。
FOR YOUR SAFETY USE
This content explains important notices for
all the users to use this product safely.
Read the content carefully before using,
and follow the instructions.
The following signs of WARNING and
CAUTION show:
WARNING
◆ Do not moisten inside of the appliances.
It may cause fire or electric shock. If the
incident occurs, shut off the power
supplied to the lens immediately.
◆ Be sure to attach all the parts securely.
Dropping any parts from a height may
cause severe accidents.
◆ Do not look at any sorts of strong
illuminant such as the sun through the
lens. Eyes could be harmed.
CAUTION
◆ Take care when carrying the lens.
Dropping the lens while carrying may
cause injury.
◆ Be sure to confirm that the camera to be
used with the lens system (lens and
accessories) is able to supply sufficient
electric power to the lens system. If not,
the lens system may not work normally
and the camera will be damaged. The
values of the power consumption of the
lens and the accessories are described
in “Specifications” section of their
operation manuals.
◆ Before supplying the power to the lens,
make sure all the parts are connected
correctly.
◆ In order to install or release a cable, be
sure to hold the joint part. Do not
damage the cable by gripping. It may
cause fire or electric shock.
◆ If any sorts of incidents such as unusual
smoke, noise, smell or obstacles are
found, shut off the power supplied to the
lens and detach the lens from the
camera immediately. Please notify the
sales agent from which you purchased
the product.
◆ Do not remodel the instrument: it may
impair the functions of product or cause
electric shock.
安全使用须知
以下是本产品的重要安全使用须知。请在使
用前仔细阅读并遵守指示。
文中的 警告 及注意 表示：
警告
◆ 产品内部切勿受潮。这样可能引起火灾或
触电。如果出现异常情况，立即切断镜头
电源。切勿继续使用。
◆ 务必将所有部件稳固连接。在高处使用时,
部件的坠落，可能会导致严重事故。
◆ 切勿通过镜头目视太阳等任何强光源，以
免伤害眼睛。
注意
◆ 携带镜头时务必小心。如果镜头脱落，可
能会损坏以及造成人体伤害。
◆ 必须确认要使用镜头部件（镜头及附件）
的摄像机能向镜头部件提供足够的电源。
否则镜头部件将无法正常工作，摄像机会
被损坏。 镜头及附件的耗电量数值在其
使用手册的“规格”一节中说明。
◆ 镜头通电之前，确保所有部件正确连接以
后再使用。
◆ 在安装或拆除电线时，务必握住电线连接
处。切勿用力过猛损坏电线，这可能会引
起火灾或触电。
◆ 如发现异常情况，例如异常的烟、噪音、
异味或异物等，应立即切断镜头电源并从
摄像机上卸下镜头，并尽快联系我们的销
售代理商。
◆ 切勿改造本镜头。 这样会损害产品的功
能或引起触电。
警告 使用不当可能导致死亡或严
重伤害。
注意 使用不当可能导致人员伤害
或物品损坏。
WARNING
Indicates the possibility of causing
death or serious injury when
misused.
CAUTION
Indicates the possibility of causing
injury or substantial damage when
misused.
警告 誤った取り扱いをしたとき
に、人が死亡または重傷を
負う可能性が想定される内
容を示します。
注意 誤った取り扱いをしたとき
に、人が傷害を負ったり、物
的損害の発生が想定される
内容を示します。

安全にお使いいただくために FOR YOUR SAFETY USE 安全使用须知
E1464/R3
一般的な注意
◆ レンズおよびその付属品は精密機械です。
決して強い衝撃を与えないでください。
レンズマウントのフランジ面より後方にレ
ンズ部分が突き出ているレンズの場合、
取り付け・取り外しの際、レンズ部分に衝
撃を与えないよう十分に注意してくださ
い。
◆ レンズを寒いところから急に、気温と湿気
が高いところに持ち込むと、レンズが曇る
ことがあります。上記のような環境へレン
ズを持ち込むときは、前もってレンズを使
用環境温度へ適合させるなどの曇り対策
を講じてください。
◆ カメラを操作するときは、レンズの前部に
衝撃を与えないよう十分に注意してくださ
い。
◆ カメラを使用しないときは、レンズにはレン
ズキャップを取り付けてください。
◆ 駆動伝達部がある付属品を取り付ける場
合、かみ合い部分の形状に異常はないか、
異物の付着はないか十分に点検してくだ
さい。異物があるときは確実に取り除いて
ください。形状に異常があるときは､購入
先販売店にご相談ください。
◆ 濃霧・降雨・降雪などの環境で使用すると
きは、覆いをするなどの対策をして、製品
に水分がかからないようにしてください。
◆ 輸送時のレンズへの衝撃を最小限にする
ために、レンズをカメラから取り外す前に
ズームはワイド端に、フォーカスは無限遠
側一杯の位置になるように設定してくださ
い。
NOTICE
◆ Lens and its accessories are extremely
precise instrument, then be sure not to
apply the strong impacts to them. If the
lens is of a type in which the rear lens
protrudes from the flange surface of the
lens mount, be sure not to apply impact
to the lens part when installing or
releasing.
◆ There may be a case that the glasses of
the lens mist when the lens is carried
from a cool place to a place of high
temperature and high humidity. To
avoid a mist on the glasses, before
moving the lens, let the lens adjust to
the ambient temperature of the place
where the lens will be used.
◆ Be sure not to apply impact to the front
part of the lens when operating the
camera.
◆ Put the cap on the lens while the camera
is not used.
◆ If an accessory to be attached to the
lens is equipped with a mechanical drive
relaying part, before attaching it, check
the joint part and get rid of all obstacles.
If there are any unusual conditions,
please contact the sales agent from
which you purchased the product.
◆ When the lens is used in the weather of
fog, raining, or snowing, cover up the
lens to prevent it from the water.
◆ To minimize the impact to the lens in
transportation, set the zoom to the wide
end and the focus to the infinity side end
before releasing the lens from the
camera.
一般注意事项
◆ 使用产品时, 切勿超越说明书以外的笵
围。
◆ 镜头及其附件都是高精密的仪器，切勿猛
烈撞击。特別不要撞击镜片部分。
◆ 当镜头从温度较低的地方携带到温度较
高、湿度较大的地方时，镜头的玻璃镜片
上可能形成水汽。为了避免水汽的形成，
请在移动镜头前，首先让镜头适应目标区
域的环境温度。
◆ 使用摄像机时，切勿触碰镜头的前部。
◆ 不使用摄像机时应盖上镜头盖。
◆ 如果与镜头连接的附件具有机械驱动传
动部件，请在连接前检查连接处的形状是
否有異常并検查是否有異物。如有異物,
请清除。如连接部分的形状有異常, 请立
即联系我们的销售代理商。
◆ 在雾天、雨天、雪天使用镜头时，请遮盖
镜头以防水湿。
◆ 为了尽量减少携带中碰撞镜头，从摄像机
上拆卸镜头之前，请将变焦设为最广角
端，聚焦设为无限远。

■产品中有害物质的名称及含量
有害物质
部件名称
本体
外壳（金属部件） × ○ ○ ○ ○ ○
外壳（树脂部件） ○ ○ ○ ○ ○ ○
电缆部件 × ○ ○ ○ ○ ○
显示部件 ○ ○ ○ ○ ○ ○
光学部件 × ○ ○ ○ ○ ○
基板部件 × ○ ○ ○ ○ ○
备注
铅
10图形含义：此标识是适用于在中国境内销售的电子信息产品的环保使用期限。
此产品使用者只要遵守安全和使用上的注意事项，从生产之日起的十年期间
不会对环境污染，也不会对人身和财产造成重大影响。此年限是根据安全使用期限的相关法律得出的。
(Ｐｂ)
本表格依据 SJ/T11364 的规定编制
○：表示该有害物质在该部件所有均质材料中的含量均在 GB/T26572 规定的限量要求以下。
×：表示该有害物质至少在该部件的某一均质材料中的含量超出 GB/T26572 规定的限量要求。
汞
（Ｈｇ）
镉
（Ｃｄ）
六价铬 多溴联苯
（Ｃｒ (Ⅵ)）
多溴二苯醚
（ＰＢＢ） （ＰＢＤＥ）

In the European Union, Norway, Iceland and Liechtenstein:
This symbol on the product, or in the manual, and/or on its packaging indicates
that this product shall not be treated as household waste. Instead it should be
taken to an applicable collection point for the recycling of electrical and
electronic equipment.
By ensuring this product is disposed of correctly, you will help prevent potential negative
consequences to the environment and human health, which could otherwise be caused by
inappropriate waste handling of this product.
Disposal of Electrical and Electronic Equipment in Private Households

RM-M23T-T1 - 1 -
目 次
・ レンズの概要 ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 2
・ カメラへの取り付け ・・・・・・・・・・・・・・・・・・・・・・・・・ 2
・ フランジバックの調整・・・・・・・・・・・・・・・・・・・・・・・ 3
・ アイリス操作 ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 5
・ フォーカス操作・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 6
・ ズーム操作・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 7
(1) ズームシーソーコントロール
レバーによる操作 ・・・・・・・・・・・・・・・・・・・・・・・8
(2) クイックズーム操作 ・・・・・・・・・・・・・・・・・・・・・8
(3) オートクルージングズーム操作・・・・・ 10
(4) マニュアル操作 ・・・・・・・・・・・・・・・・・・・・・・・・ 11
(5) ズームリミット操作 ・・・・・・・・・・・・・・・・・・・・ 12
・ マクロ操作・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・15
・ その他の機能・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・16
・ 機能＆モード切替スイッチについて ・・・・18
・ アイリスの調整 ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・23
・ レンズフードの着脱 ・・・・・・・・・・・・・・・・・・・・・・・・24
・ 保 守・点 検 ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・25
・ オプショナルアクセサリ・・・・・・・・・・・・・・・・・・・・26
・仕 様・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・32
■付 図
Fig. 1 外観図
2 結線図
注. 本説明書内の説明図は、お手持ちの製
品の形状と異なる場合があります。
TABLE OF CONTENTS
・General Description ・・・・・・・・・・・・・・・・・・・・・・・ 2
・Installation onto Camera ・・・・・・・・・・・・・・・・・ 2
・Adjustment of Flange Focal Length ・・・ 3
・Iris Operation・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 5
・Focus Operation ・・・・・・・・・・・・・・・・・・・・・・・・・・・ 6
・Zoom Operation ・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 7
(1) Operation by Zoom Seesaw
Control Lever・・・・・・・・・・・・・・・・・・・・・・・・・・・・8
(2) QuikZoom Operation ・・・・・・・・・・・・・・・・・ 8
(3) Auto Cruising Zoom Operation ・・・ 10
(4) Manual Operation ・・・・・・・・・・・・・・・・・・・・ 11
(5) Zoom Limit Operation ・・・・・・・・・・・・・・・ 12
・Macro Operation ・・・・・・・・・・・・・・・・・・・・・・・・・・15
・Other Functions ・・・・・・・・・・・・・・・・・・・・・・・・・・・16
・About Function & Mode Select
Switches ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 18
・Iris Adjustment・・・・・・・・・・・・・・・・・・・・・・・・・・・・・23
・Detaching/Attaching Lens Hood ・・・・・・ 24
・Maintenance ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・25
・Optional Accessories ・・・・・・・・・・・・・・・・・・・・26
・Specifications ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・32
■ILLUSTRATIONS
Fig. 1 Outline drawing
2 Wiring diagram
Note. The products shown in the
illustrations in this manual may
differ from their actual shapes.
目 录
・一般说明 ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 2
・连接摄像机 ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 2
・镜座距的调节 ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 3
・光圈操作 ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 5
・聚焦操作 ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 6
・变焦操作 ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 7
(1) 圧板式变焦控制杆操作 ・・・・・・・・・・・・・・・8
(2) 快速变焦操作 ・・・・・・・・・・・・・・・・・・・・・・・・・・・8
(3) 自动导航变焦操作 ・・・・・・・・・・・・・・・・・・・ 10
(4) 手动操作 ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 11
(5) 变焦限位操作 ・・・・・・・・・・・・・・・・・・・・・・・・・ 12
・微距拍摄操作 ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・15
・其它功能 ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・16
・功能和模式选择开关说明 ・・・・・・・・・・・・・・・18
・光圈调节 ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・23
・拆卸／安装镜头遮光罩 ・・・・・・・・・・・・・・・・・・24
・保养／点検 ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・25
・可选附件 ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・26
・规 格 ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・32
■图 解
Fig. 1 外观图
2 接线图
注： 本手册中图示的镜头或其它设备可能
与实际形状有出入。

RM-M23T - 2 -
レンズの概要
このレンズは､カラーテレビカメラ用に開発さ
れた､バヨネットマウントタイプのズームレン
ズです｡
カメラへの取り付け
注. レンズをカメラに取り付ける前に、必ずカ
メラの電源をOFF にしてください。
警告
取り付け・締め付けは確実に行ってくださ
い。高所使用時の落下は重大な事故の
原因となります。
a. 後レンズキャップを外します。
b. カメラのマウントクランプリングを、反時
計方向一杯に回します。
c. レンズのマウント面にあるピンが、カメラ
のマウント面にある穴、または切り欠きに
確実に入るように位置を合わせてから、
レンズとカメラのマウント面を合わせま
す。
d. マウントクランプリングを時計方向一杯に
回します。
e. レンズのケーブルをカメラのレンズ用コネ
クタに接続します。
注. レンズを最初にカメラに取り付けたとき､
または異なるカメラに取り付けたときには､
必ずフランジバックの調整（次ページ参
照）を行ってください。
GENERAL DESCRIPTION
This lens is a bayonet mount type zoom
lens developed for a color TV Camera.
INSTALLATION ONTO CAMERA
Note. Prior to installation of the lens, turn
off the power of the camera.
WARNING
Be sure to attach all the parts securely.
Dropping any parts from a height may
cause severe accidents.
a. Take the rear lens cap off.
b. Rotate the mount clamp ring on the
camera fully counterclockwise.
c. Fit the mounting surface of the lens to
that of the camera aligning the pin on
the lens with the slot in the camera.
d. Rotate the mount clamp ring fully
clockwise.
e. Connect the cable of the lens to the
connector, provided for the lens, on
the camera.
Note. Make sure to adjust the flange focal
length when installing the lens on a
camera for the first time or installing
it on another camera (refer to the
next page for details).
一 般 说 明
本镜头是为摄录一体机研发的卡口安装式
变焦镜头。
连 接 摄 像 机
注：安装镜头之前，应关闭摄像机电源。
警告
务必将所有部件稳固连接。在高处使用
时, 部件的坠落，可能会导致严重事故。
a. 打开后组镜头盖。
b. 向逆时针（从镜头正面看）方向充分转
动摄像机连接卡环。
c. 将镜头卡口表面和摄像机安装面贴合在
一起，并将镜头上的定位梢对准摄像机
上的槽。
d. 向顺时针方向充分转动连接卡环。
e. 将镜头电缆连接到摄像机上的镜连接
器。
注：首次在摄像机上安装镜头或在不同的摄
像机上安装镜头时，请务必进行镜座距
调节（请参阅下一页）。如果没有正确
调节镜头与摄像机之间的镜座距，在调
焦时可能无法对焦，从而给拍摄带来很
大的不便。而且也无法发挥镜头最基本
的光学性能作用。
1
カメラ
1
CAMERA
1
摄像机
2
マウントクランプリング
2
MOUNT CLAMP RING
2
支座夹环
3
ピン
3
PIN 3
锁栓
M
A
R
C
O

RM-M23T - 3 -
フランジバックの調整
フランジバックとは､レンズの取付基準面（フ
ランジ）から結像面までの距離をいいます。
レンズの結像面とカメラの撮像面が一致して
いないと､ズームの操作中に被写体の焦点
がずれてしまいます。これを防ぐために､フラ
ンジバックの調整が必要となります。レンズ
を最初にカメラに取り付けたとき､または異な
るカメラに取り付けたときには､必ずこの調整
を行ってください。
■被写体および絞りの条件
1. 被写体:巻末に掲載してあります
白黒の放射縞模様チャー
ト“ジーメンススター” を、
切り取ってご使用ください
2. 被写体距離: 約3 m
3. 絞 り:開放またはできるだけ開
放に近い位置
注. 絞りを開放にすることで被写界深度が浅
くなり、より確実に焦点を合わせることが
出来ます。フランジバックを正確に調整
するために、出来るだけ丁寧な焦点合わ
せ操作を行ってください。
ADJUSTMENT OF
FLANGE FOCAL LENGTH
The flange focal length is the distance from
the flange (mounting surface) of a lens to
the focal plane.
If the focal plane of the lens does not
coincide with the image plane of the
camera, the object will be out of focus
during a zoom operation. To prevent this
from happening, the adjustment of the
flange focal length is required. Make sure
to carry out the adjustment when installing
the lens to a camera for the first time or
installing it to another camera.
■CONDITIONS OF OBJECT AND
DIAPHRAGM
1. Object: cut off the Siemens Star (the
chart made up of radial
black and white lines) at the
end of this manual and use
it as an object
2. Distance of Object: about 3 meters
3. Diaphragm: open or as near to open
as possible
Note. The depth of field decreases by
opening the aperture of the lens,
and it becomes possible to focus
on an object more precisely. To
precisely adjust the flange focal
length, carefully adjust the focus as
much as possible.
镜座距的调节
镜座距指从镜头的镜座（安装表面）到聚集
面的距离。
如果镜头的聚集面与摄像机的像平面不一
致，在变焦操作时，物体会模糊。 为防止
发生这种情况，需要调节镜座距。 首次将
镜头安装在摄像机上或将镜头安装在另一
台摄像机上时，必须进行调节。
■ 拍摄对象和光圈的条件
1. 拍摄对象: 剪下本手册末尾的有黑白
射线网纹的“西门子星标”
作为拍摄对象。
2. 拍摄距离: 大约 3 米
3. 光 圈:打开或接近打开
注：打开光圈使景深变浅，可以更好地对准
焦点。为了能正确调节镜座距，请仔细
进行对焦操作。
1
取付基準面
1
FLANGE
1
安装表面
2
結像面
2 FOCAL PLANE 2
聚集面
3
フランジバック
3
FLANGE FOCAL LENGTH
3
镜座距

RM-M23T - 4 -
■ 調 整
調整は、レンズをカメラに取り付けた後カメラ
の電源を入れ､カメラのモニタを見ながら行
います。フォーカス､ズームの操作方法につ
いては､「フォーカス操作」「ズーム操作」の項
（6､7ページ）を参照してください。
a. F.f 固定つまみを反時計方向に回してゆ
るめます。
b. ズームを操作してワイド端にします。
c. F.f 固定つまみを使用してF.f 調整リング
を回し、約3m離れた距離に置いたジーメ
ンススターに焦点を合わせます。白黒の
放射縞模様が最もはっきり見える位置が
最適な焦点位置です｡
d. ズームを操作してテレ端にします。
e. フォーカスを操作して､ジーメンススター
に焦点を合わせます。
f. ズームをワイド端に戻して、手順 ‘c’ で合
わせた最適な焦点位置が保たれている
か確認します。
g. 上記の手順 ‘b’ ～‘f’ を2、3回繰り返しま
す。
（ズーム全域で常に最適な焦点位置が
保たれるようになれば、正確にフランジ
バックが調整されました。焦点がずれて
しまう場合は、フランジバックの調整が不
十分です。そのときは、再度手順 ‘b’ から
調整を行ってください。）
h. 最後に、F.f 固定つまみを確実に締め付
けます。
■ADJUSTMENT
After installing the lens to the camera and
turning it ON, perform adjustment by
watching the monitor of the camera. For
the operation of focusing and zooming,
refer to “Focus Operation” and “Zoom
Operation” (pages 6 and 7).
a. Loosen the F.f locking knob by rotating
it counterclockwise.
b. Operate the zoom to set it to the wide
end.
c. Rotate the F.f adjusting ring using the
F.f locking knob to focus on the
Siemens Star located approxi-mately 3
meters away. The position where the
radial black and white lines become
sharpest is the optimum focus position.
d. Operate the zoom to set it to the
telephoto end.
e. Operate the focus to bring the object
into focus.
f. Operate the zoom to set it to the wide
end again, and check that the optimum
focus position adjusted in step ‘c’ is
kept.
g. To adjust precisely, repeat the above
steps ‘b’ through ‘f’ several times.
(If the most optimum focus position
usually holds in all zoom areas, the
flange focal length is adjusted precisely.
If it is not focused, the flange focal
length is not adjusted sufficiently. In
this case, start adjusting again from
step ‘b.’)
h. Finally tighten the F.f locking knob
firmly.
■ 调 节
调节时，先将镜头安装到摄像机中，然后接
通摄像机的电源，边观察摄像机的监视器边
进行操作。聚焦和变焦的操作方法请参照
“聚焦操作”、“变焦操作”的说明（6、7
页）。
a. 逆时针拧松镜座距锁定旋钮。
b. 进行变焦操作，将其调至最广端。
c. 使用镜座距锁定旋钮转动镜座距调节
环，将“西门子星标”置于约 3 米的位
置进行焦点对正，当黑白射线网纹最清
晰时即为最适合焦点的位置。
d. 进行变焦操作，将其调至远距端。
e. 进行聚焦操作，与“西门子星标”对正
焦点。
f. 变焦回到最广端，确保步骤 ‘c’ 中对正的
焦点位置不变。
g. 重复上述步骤 ‘b’ ~ ‘f’ 两次或三次。（当
变焦全域中的最适合焦点位置得以保持
时，可正确地调节镜座距。如果焦点未
对正，则无法正确地调节镜座距，此时
需再次从步骤 ‘b’ 开始进行调节。）
h. 调节完后，拧紧镜座距锁定旋钮。
1
F.f 固定つまみ
1
F.f LOCKING KNOB
1
镜座距锁定旋钮
2
F.f 調整リング
2
F.f ADJUSTING RING 2
镜座距调节环
M
A
C
R
O
F.f
MACRO

RM-M23T - 5 -
アイリス操作
アイリスの操作方式には、オートアイリスモ
ードとマニュアルモードがあります。各方式
の操作方法については、それぞれの項目を
参照してください。
■オートアイリスモード
アイリスモード切替スイッチを『A』に設定しま
す。アイリスは、カメラからの信号により、被
写体の明るさに応じて自動的に調整されま
す。
■マニュアルモード
a. アイリスモード切替スイッチを『M』に設定
します。
b. アイリスリングを直接手で回して、アイリ
スを調整します。リングを時計方向に回
すと、クローズ側になり、反時計方向に
回すと、オープン側になります。
注1. マニュアルモードの時でも、アイリスモ
ーメンタリスイッチを押すと、押している
間はオートアイリスになります。
注2. アイリスA-M位置切替スイッチ（19ペー
ジ参照）をONにすると、アイリスモード
切替スイッチのオートアイリスモードと
マニュアルモードの位置を逆にすること
ができます。逆にした場合には、混乱
を防ぐために、レンズに同梱してありま
すモード表示シールを、レンズのモード
表示の上に貼ってご使用ください。
IRIS OPERATION
There are two iris operation modes: auto
iris mode and manual mode. For the
operating instruction in each mode, refer to
the description on each mode.
■AUTO IRIS MODE
Set the iris mode select switch to “A.” The
iris of the lens will automatically be
adjusted responding to the object
brightness.
■MANUAL MODE
a. Set the iris mode select switch to “M.”
b. Rotate the iris ring by hand to adjust
the iris. Clockwise rotation of the ring
causes the iris to move toward the
closed side and counterclockwise
rotation toward the open side.
Note 1. Although the iris operation mode
is in Manual, the iris is adjusted
automatically while the iris
momentary switch is being
pressed.
Note 2. The positions of the auto iris
mode and the manual mode in the
iris mode select switch can be
interchanged by setting the iris
A-M position change switch (refer
to page 19) to ON. When the
positions are interchanged, apply
the mode indication label,
enclosed with the lens, onto the
mode indication part of the lens so
as not to cause confusion.
光 圈 操 作
光圈模式有两种：自动光圈和手动光圈。在
各种模式中的操作说明请参阅各种模式的
相关介绍。
■ 自动光圈模式
将光圈模式选择开关设为“A”。镜头光圈
将根据拍摄目标的亮度自动调节。
■ 手动光圈模式
a. 将光圈模式选择开关设为“M”。
b. 通过手动旋转光圈环来调节光圈。顺时
针旋转将缩小光圈；逆时针转动旋转将
放大光圈。
注1：即使光圈模式为手动，如果按光圈手
动/ 自动切换开关, 在按着的时侯, 会
变为自动调节光圈。
注2：将光圈A-M位置转换开关（参见19页）
设为ON，可以在光圈模式选择开关的
自动光圈模式位置与手动光圈模式位
置之间切换。切换位置时，请将镜头
附带的模式指示标签贴在镜头的模式
指示部位，以防止引起混淆。
1
アイリスモード切替スイッチ
1
IRIS MODE SELECT SWITCH
1
光圈模式选择开关
2
アイリスモーメンタリスイッチ
2
IRIS MOMENTARY SWITCH
2
光圈手动 / 自动切换开关
3
アイリスリング
3
IRIS RING
3
光圈环
MACRO
F.f
O
C
A
M
RET
IRIS
MA

RM-M23T - 6 -
フォーカス操作
フォーカスリングを直接手で回して、焦点を
合わせます。カメラ側より見て時計方向に回
すと焦点は至近側に合い、反時計方向に回
すと無限遠側に合います。
別売りのアクセサリを使用すると、遠隔操作
を行うこともできます。
FOCUS OPERATION
Focusing can be done by directly rotating
the focus ring by hand. Rotate the focus
ring clockwise from the camera side to
focus on an object on the near side.
The remote control operation is also
available with optional accessories.
聚 焦 操 作
直接手动旋转聚焦环便可聚焦。从摄像机一
端顺时针转动聚焦环，可聚焦近处的对象；
逆时针旋转聚焦环可聚焦远处的对象。
如另购专用附件可以进行遥控聚焦。
1
フォーカスサーボモジュール用取付
穴
1
ATTACHING HOLE FOR FOCUS
SERVO MODULE
1 聚焦伺服模块连接孔
2
フォーカスサーボモジュール用コネク
タ
2
CONNECTOR FOR FOCUS SERVO
MODULE
2
聚焦伺服模块连接器
3
フォーカスマニュアルモジュール用取
付穴
3
ATTACHING HOLE FOR FOCUS
MANUAL MODULE
3
聚焦手动模块连接孔
4
フォーカスリング
4
FOCUS RING
4
聚焦环
M
A
C
R
O

RM-M23T - 7 -

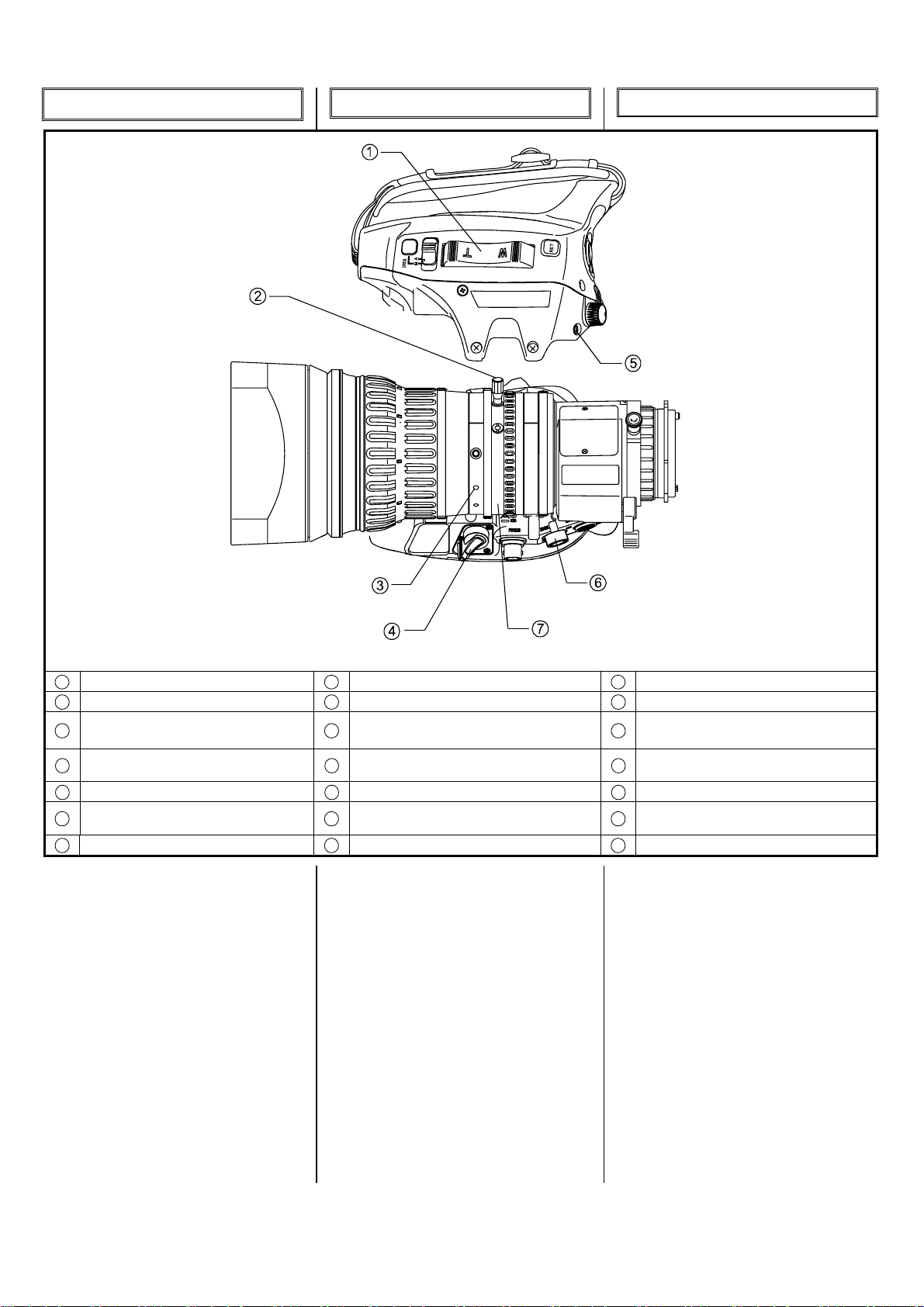

ズーム操作
ズーム操作は、次の5通りの方式で行うこと
ができます。
ページ
(1) ズームシーソーコントロール
レバーによる操作 ・・・・・・・・・・・・・・・・・ 8
(2) クイックズーム操作 ・・・・・・・・・・・・・・・ 8
(3) オートクルージングズーム
操作 ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・10
(4) マニュアル操作 ・・・・・・・・・・・・・・・・・・・11
(5) ズームリミット操作 ・・・・・・・・・・・・・・・12
各方式での操作方法については、それぞれ
の項目を参照してください。なお、別売りのア
クセサリを使用すると、遠隔操作を行うことも
できます。
ZOOM OPERATION
The zoom can be operated in the following
five operation modes.
Page
(1) Operation by Zoom
Seesaw Control Lever ・・・・・・・・・・・ 8
(2) QuickZoom Operation ・・・・・・・・・・・ 8
(3) Auto Cruising Zoom
Operation ・・・・・・・・・・・・・・・・・・・・・・・・・・10
(4) Manual Operation ・・・・・・・・・・・・・・・ 11
(5) Zoom Limit Operation ・・・・・・・・・・ 12
For the operating instruction in each mode,
refer to the description on each mode.
The remote control operation is also
available with optional accessories.
变 焦 操 作
变焦操作有以下五种模式：
页码
(1) 圧板式变焦控制杆的操作 ・・・・・・・ 8
(2) 快速变焦操作 ・・・・・・・・・・・・・・・・・・・・・・ 8
(3) 自动导航变焦操作 ・・・・・・・・・・・・・・・10
(4) 手动操作 ・・・・・・・・・・・・・・・・・・・・・・・・・・・11
(5) 变焦限位操作 ・・・・・・・・・・・・・・・・・・・・・12
各模式操作说明请参阅各种模式的相关介
绍。
如另购专用附件可以遥控变焦。
1
ズームシーソーコントロールレバー
1
ZOOM SEESAW CONTROL LEVER
1
圧板式变焦控制杆
2
ズームレバー
2
ZOOM LEVER
2
变焦控制杆
3
ズームマニュアルモジュール用取付
穴
3
ATTACHING HOLE FOR ZOOM
MANUAL MODULE
3
变焦手动模块连接孔
4
ズームサーボ/マニュアル切替つまみ
4
ZOOM SERVO/MANUAL SELECT
KNOB
4
变焦伺服／手动选择旋钮
5
ズームレバーホルダ
5
ZOOM LEVER HOLDER 5
变焦控制杆基座
6
ズームコントロール用コネクタ
6
CONNECTOR FOR ZOOM
CONTROL
6
变焦控制连接器
7
ズームリング
7
ZOOM RING 7
变焦环
M
A
C
R
O
RET
IRIS
MA

RM-M23T - 8 -
(1) ズームシーソーコントロールレバー
による操作
a. ズームサーボ／マニュアル切替つまみを
『S』に設定します。
b. ズームシーソーコントロールレバーを押し
ます。レバーのT側を押すとズームはテ
レ側に、W側を押すとワイド側に作動しま
す。レバーを押す深さを変えるとズーム
スピードが変化します。深く押すと速くな
り、浅く押すと遅くなります。

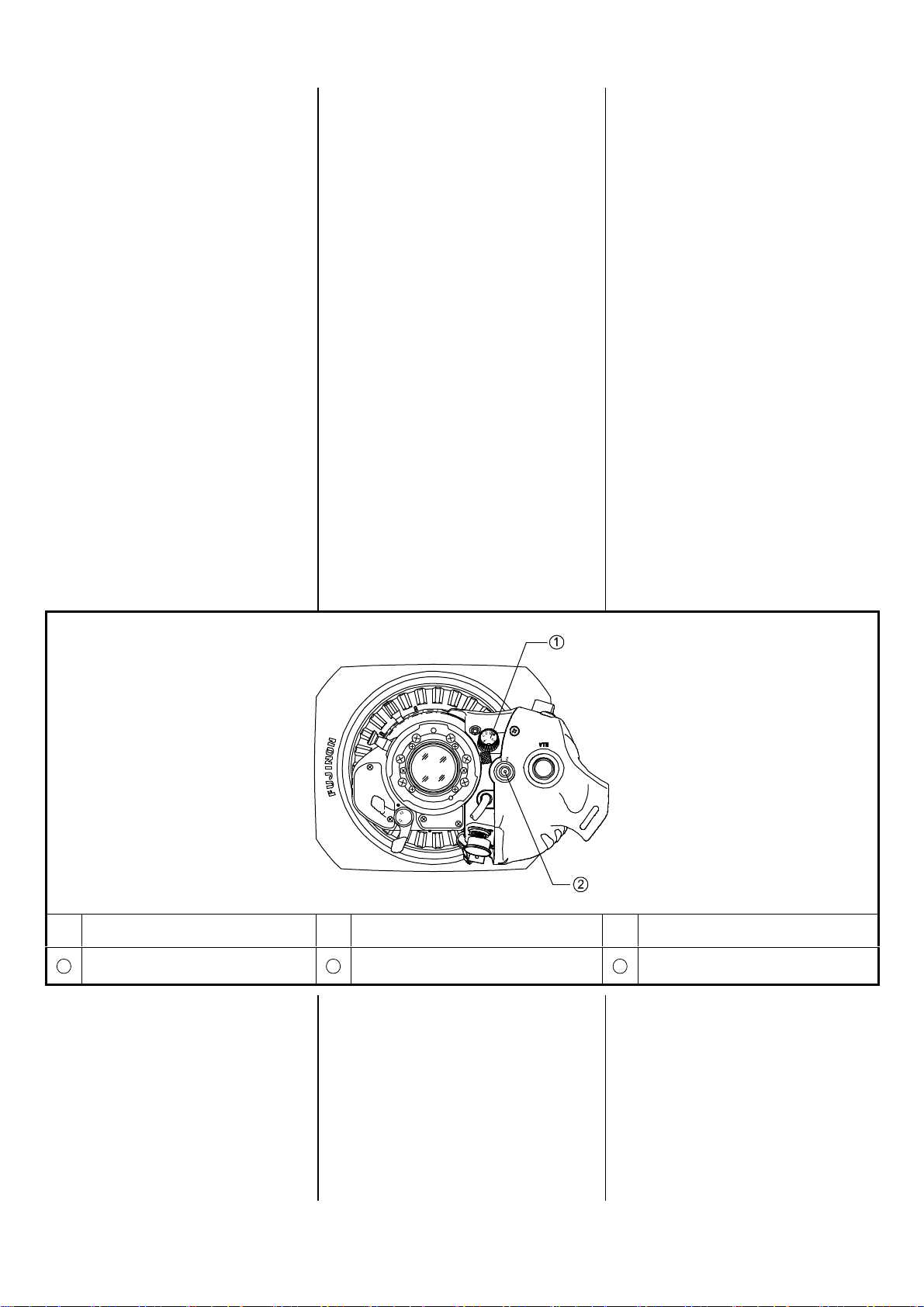

<ズーム最大スピードの調節>
ズーム最大スピード調節つまみ (下図参照)
を操作すると、ズームの最大スピードを7段
階の間で、任意に調節することができます。
つまみを時計方向に回すと、スピードは速く
なります。
(2) クイックズーム操作
クイックズーム操作では、ズームを素早くテ
レ端まで作動させることができます。次のよう
なときに、有効に活用することができます。
正確な焦点合わせをするために、ズーム
を素早くテレ端にしたいとき。
ズームアップしたときの構図を、素早く確
認したいとき。
(1) Operation by Zoom Seesaw
Control Lever
a. Set the zoom servo/manual select
knob to “S.”
b. Press the zoom seesaw control lever.
Press T-side of the lever to zoom to the
tele side, and the W-side to zoom to
the wide side. For the speed control,
adjust the strength to press the lever.
Pressing the lever deeply makes the
zoom speed faster, and shallowly
makes slower.
<Control of Zoom Maximum Speed>
By means of the zoom maximum speed
control knob (see the illustration below),
the zoom maximum speed can be
changed in seven steps. Rotate the knob
clockwise to increase the speed.
(2) QuickZoom Operation
In quickzoom operation, pressing a switch
moves the zoom to the tele end quickly.
The operator can use this function in such
occasions listed below.
When rapid zooming to the tele end is
required to focus on the object precisely.
To confirm, in a moment, the
composition of the image in the extreme
closeup shot.
(1) 圧板式变焦控制杆操作
a. 将变焦伺服／手动选择旋钮设为“S”。
b. 按圧板式变焦控制杆。按控制钮的 T-侧
向远距变焦；按 W-侧可向广角变焦。调
节按控制杆的力度，可来控制变焦的速
度。用力按会使变焦速度加快，而轻按
会使变焦速度变慢。
<最大变焦速度的控制>
通过操作最大变焦速度控制旋钮（见下图），
可按7档调节最大变焦速度。顺时针旋转旋
钮可加快变焦速度。
(2) 快速变焦操作
在快速变焦操作模式中，按下开关可快速变
焦到远端。使用者可在下列情况中使用这功
能。
当需要快速变焦到最远端并精确聚焦对
象时。
当拍摄大特写，需要快速确定照片的构图
时。
①ズーム最大スピード調節つまみ ①ZOOM MAXIMUM SPEED CONTROL
KNOB ①最大变焦速度控制旋钮
2
クイックズーム&オートクルージング
ズームスイッチ
2
QUICKZOOM & AUTO CRUISING
ZOOM SWITCH
2
快速变焦和自动导航变焦开关

RM-M23T - 9 -
操作方法
a. ズームサーボ／マニュアル切替つまみを
『S』に設定します。
b. ズームがテレ端に作動するまでクイック
ズーム＆オートクルージングズームスイ
ッチを押し続けます。
c. クイックズーム＆オートクルージングズー
ムスイッチを押したまま、正確な焦点合
わせや構図の確認をします。
d. クイックズーム＆オートクルージングズー
ムスイッチを離します。
－ズームは元の位置に素早く戻ります。
（ズームが元の位置に戻る前に、再度
クイックズーム＆オートクルージング
ズームスイッチを押すと、ズームは再
びクイックズーム作動を開始します。
スイッチから手を離せば、ズームは元
の位置に素早く戻ります。）
注1. 機能＆モード切替スイッチ（18ページ
参照）を設定すると、リターンスイッチ、
VTRスイッチもクイックズーム＆オート
クルージングズームスイッチとして使用
することができます。
注2. クイックズーム操作時のズームスピー
ドは、ズームスピード最大スピード調節
つまみの設定位置に関わりなく、最大
スピードとなります。
注3. ズームシーソーコントロールレバーを
押したままクイックズーム＆オートクル
ージングズームスイッチを押すと、ズー
ムはオートクルージングズーム動作を
します。クイックズーム動作はしませ
ん。
Operation
a. Set the zoom servo/manual select
knob to “S.”
b. Keep pressing the quickzoom & auto
cruising zoom switch until the zoom
reaches the tele end.
c. While pressing the quickzoom & auto
cruising zoom switch, perform precise
focusing or confirm the composition of
the image in the extreme closeup shot.
d. Release the quickzoom & auto cruising
zoom switch.
－The zoom will move to its former
position quickly. (If you press the
quickzoom & auto cruising zoom
switch again before the zoom
returns to its former position, the
quickzoom movement restarts.
After this operation, if the switch is
released, the zoom will move to its
former position quickly. )
Note 1. By setting an appropriate switch
in the area of “Function & Mode
Select Switches” (see page 18),
the return switch and the VTR
switch can be used also as a
quickzoom & auto cruising zoom
switch.
Note 2. In quickzoom operation, the zoom
moves at the maximum speed
irrespective of the setting position
of the zoom maximum speed
control knob.
Note 3. If you press the quickzoom & auto
cruising zoom switch while
pressing the zoom seesaw control
lever, the zoom moves in auto
cruising zoom operation, not in
quickzoom operation.
操作方法
a. 将变焦伺服／手动选择旋钮设为“S”。
b. 按住快速变焦和自动导航变焦开关直至
焦点到达最远端。
c. 当按下快速变焦和自动导航变焦开关
时，进行精确聚焦，或在大特写中确定
画面的构图。
d. 松开快速变焦和自动导航变焦开关。
－变焦将快速移到先前位置。（如果在
变焦移至先前位置之前，您再次按下
快速变焦和自动导航变焦开关，将重
新开始快速变焦。操作完成后，松开
开关，变焦将快速移到先前位置。）
注1：通过在“功能和模式转换开关”中设
定合适的开关（参阅18页），回放
开关和VTR 开关也可用作快速变焦
和自动导航变焦开关。
注2：在快速变焦操作模式中，不论最大变
焦速度的设置如何，变焦都按最大速
度移动。
注3：如果在按下圧板式变焦控制杆的同时，
按下快速变焦和自动导航变焦开关，
则变焦模式为自动导航而不是快速变
焦。

RM-M23T - 10 -
(3) オートクルージングズーム操作
ズームを一定のスピードで、テレ端またはワ
イド端まで作動させる操作です。この機能は、
低速でズーミングスピードを維持したいとき
に有効に活用することができます。
操作方法
a. ズームサーボ／マニュアル切替つまみを
『S』に設定します。
b. ズームシーソーコントロールレバーを押し
てズームスピードを調節します。
c. ズームシーソーコントロールレバーを押し
たままクイックズーム＆オートクルージン
グズームスイッチを押します。
－オートクルージングズーム機能が働き
ます。
d. ズームシーソーコントロールレバーから
手を離します。
－ズームは、クイックズーム＆オートク
ルージングズームスイッチを押した時
点でのスピードのまま、テレ端または
ワイド端まで作動し続けます。
注. 機能＆モード切替スイッチ（18ページ参
照）を設定すると、リターンスイッチ、VTR
スイッチもクイックズーム＆オートクルー
ジングズームスイッチとして使用すること
ができます。
解除方法
オートクルージングズーム作動を解除するに
は、次の3つの方法があります。
1. ズームシーソーコントロールレバーを、ズ
ームの作動方向側に押します。
－ズームシーソーコントロールレバーを
押す深さが、オートクルージングズー
ム作動をセットしたときに押した深さを
超えたときに、オートクルージングズ
ーム作動は解除されます。解除され
た後、ズームは、解除する前と同じ方
向に作動しつづけます。（この方法で
は、滑らかなズーム作動を維持しなが
ら、オートクルージングズーム作動を
解除することができます。）
(3) Auto Cruising Zoom Operation
In auto cruising zoom operation, the zoom
moves to the tele end or the wide end at a
constant speed. This function is effective
when a constant slow zoom speed is
required across the zooming range.
Operation
a. Set the zoom servo/manual select
knob to “S.”
b. Press the zoom seesaw control lever
and adjust the zoom speed.
c. While pressing the zoom seesaw
control lever, press the quickzoom &
auto crusing zoom switch.
－The auto cruising zoom function will
work.
d. Release your hand from the zoom
seesaw control lever.
－The zoom will move to the tele end
or the wide end at a constant speed
that is determined when the
quickzoom & auto cruising zoom
switch is pressed.
Note. By setting an appropriate switch in
the area of “Function & Mode
Select Switches” (see page 18), the
return switch and the VTR switch
can be used also as a quickzoom &
auto cruising zoom switch.
Releasing
There are three ways to release the auto
cruising zoom operation mode.
1. Press the zoom seesaw control lever
on the side of the direction of the zoom
movement.
－When the amount of displacement
of the zoom seesaw control lever
exceeds that determined when the
auto cruising zoom operation is set,
the auto cruising zoom operation
mode will be released. After
released, the zoom will move
continuously toward the same
direction as moved before releasing.
(In this way, the auto cruising zoom
operation mode can be released
maintaining the smooth zoom
movement.）
(3) 自动导航变焦操作
在自动导航变焦模式中，焦点将匀速移到最
远端或最广端。这种模式适合于变焦范围内
的缓慢匀速变焦。
操作方法
a. 将变焦伺服／手动选择旋钮设为“S”。
b. 按下圧板式变焦控制杆，调节变焦速度。
c. 在按下圧板式变焦控制杆的同时，按下
快速变焦和自动导航变焦开关。
－自动导航变焦模式将启动。
d. 将手从圧板式变焦控制杆上移开。
－焦点将匀速（变焦速度由按下快速变
焦和自动导航变焦开关时的变焦速
度决定）移到最广端或最远端。
注：通过在“功能和模式转换开关”中设定
合适的开关，（参阅18页），回放开
关和 VTR 开关也可用作快速变焦和自
动导航变焦开关。
解除方法
有三种方法可以解除自动导航变焦模式。
1. 沿圧板式变焦控制杆的变焦方向一侧继
续按下控制杆。
－当按下圧板式变焦控制杆的力度超
过自动导航变焦操作设定力度时，自
动导航变焦模式将解除。解除后，变
焦将沿解除前的方向继续移动。（这
样可解除自动导航变焦模式，保持平
滑的变焦运动。）

RM-M23T - 11 -
2. ズームシーソーコントロールレバーを、ズ
ームの作動方向とは反対側に押します。
－オートクルージングズーム作動はただ
ちに解除され、ズームは解除する前と
は逆方向に作動します。
3. クイックズーム＆オートクルージングズー
ムスイッチを押します。
－オートクルージングズーム作動はただ
ちに解除され、ズームは停止します。
(4) マニュアル操作
a. ズームサーボ／マニュアル切替つまみを
『M』に設定します。
b. ズームレバーを使用して、あるいは直接
手でズームリングを回します。カメラ側よ
り見て時計方向に回すと、ズームはワイ
ド側に作動し、反時計方向に回すとテレ
側に作動します。
(直接ズームリングを回す場合は、ズー
ムレバーを取り外すと操作がし易くなりま
す。ズームレバーを取り外した場合は、
紛失を防ぐために、取り外したズームレ
バーは、ズームレバーホルダに取り付け
ておいてください。)
2. Press the zoom seesaw control lever
on the reverse side of the direction of
the zoom movement.
－The auto cruising zoom operation
mode will be released immediately,
and the zoom will move toward the
reverse direction.
3. Press the quickzoom & auto cruising
zoom switch.
－The auto cruising zoom operation
mode will be released immediately,
and the zoom will stop.
(4) Manual Operation
a. Set the zoom servo/manual select
knob to “M.”
b. Rotate the zoom ring directly or using
the zoom lever. Clockwise rotation of
the zoom ring, viewed from the camera
side, moves the zoom to the wide side,
and counterclockwise rotation to the
tele side.
(When rotating the zoom ring directry,
it is recommended to remove the zoom
lever for smooth operation. If you
removed the zoom lever, install it on
the zoom lever holder so as not to lose
it.)
2. 在圧板式变焦控制杆的变焦运动方向相
反一侧按下控制杆。
－自动导航变焦模式立即解除，变焦将
朝相反方向移动。
3. 按下快速变焦和自动导航变焦开关。
－自动导航变焦模式立即解除，变焦将
停止。
(4) 手动操作
a. 将变焦伺服／手动选择旋钮设为“M”。
b. 直接转动变焦环或使用变焦控制杆。顺
时针转动（从摄像机一侧看）变焦环将
焦点移到广角端；或逆时针转动变焦环
将焦点移到远距端。
（如果直接旋转变焦环，建议卸下变焦
控制杆以实现平滑变焦。控制杆卸下后，
应安装在变焦控制杆支座上以免丢失。）

- 12 -
RM-M23T
(5) ズームリミット操作
ズームリミット機能はサーボ操作時に使用
することができます。 （ズームリミット位置の
設定は、 マニュアル操作で行います。） こ
の機能を使用しますと、 テレ側およびワイド
側へのズームの動きをそれぞれ制限して、
必要な範囲内だけのズーム操作を行うこと
ができます。
(5) Zoom Limit Operation
The zoom limit function can be used in
the servo operation mode. (The setting
of the zoom limit positions can be done
in the manual operation mode.) By using
this function, the zoom movement toward
both the tele side and the wide side can
be confined; therefore, zooming can be
done within the desired shot angles.
(5) 变焦限位操作
变焦限位功能可以在伺服操作模式中使
用。（在手动操作模式中也可设定变焦限
位位置。）通过此功能，可以限位变焦向
远距端和广角端运动，并实现在所需拍摄
角度内的变焦。
䌓䌗㪈䌓䌗㪉
䉴䉟䉾䉼䇭⹦⚦࿑
㪪㪮㪠㪫㪚㪟䇭㪛㪜㪫㪘㪠㪣
0
1
0
1



















㽲㽲 㽲
㽳㽳 㽳
㪱㪦㪦㪤㩷㪣㪠㪤㪠㪫㩷㪦㪥㪆㪦㪝㪝㩷㪪㪜㪣㪜㪚㪫㩷
㪪㪮㪠㪫㪚㪟㩷㩿㪪㪮㪈㪄㪏㪀
㪣㪜㪛㩷䋨䉦䊋䊷䈱ౝ஥䋩
䗝ᢽᓔ݇䆺೒
䉵䊷䊛䊥䊚䉾䊃㪦㪥㪆㪦㪝㪝ಾᦧ䉴䉟䉾䉼㩷
㩿㪪㪮㪈㪄㪏㪀
ব⛺䰤ࠊ㩷㪦㪥㪆㪦㪝㪝㩷ߛᤶᓔ݇ 㩿㪪㪮㪈㪄㪏㪀
㽲
㪣㪜㪛㩷㩿㪣㪦㪚㪘㪫㪜㪛㩷㪠㪥㪪㪠㪛㪜㩷㪚㪦㪭㪜㪩㪀 㪣㪜㪛㩷㩿
䰆ᡸ㔽ݙջ 㪀
㽲㽲㽲
䉵䊷䊛䉲䊷䉸䊷䉮䊮䊃䊨䊷䊦䊧䊋䊷 㪱㪦㪦㪤㩷㪪㪜㪜㪪㪘㪮㩷㪚㪦㪥㪫㪩㪦㪣㩷㪣㪜㪭㪜㪩
೻ᵓᓣব⛺᥻ࠊᴚ
MACRO
F.f
O
A
C
R
M
RET
IRIS
MA
㽳

- 13 -
RM-M23T
■ズームリミット位置の設定
・ 工場出荷時、 ズームリミット位置はテレ端
およびワイド端に設定してあります。
a. ズームリミット ON/OFF 切替スイッチ （機
能＆モード切替スイッチの SW1-8） が
『OFF』 に設定されている場合、 『ON』
に切り替えます。
b. ズームサーボ / マニュアル切替つまみを
『M』 に設定します。
c. マニュアル操作でズームを動かし、 テレ
側のリミット位置として設定したい場所で
停止させます。
d. ズームシーソーコントロールレバーを 『T』
側に押し込んだ状態で、 クイックズーム
＆オートクルージングズームスイッチを 3
秒以上押します。 （注 4． 参照）
─テレ側のズームリミット位置が設定され
ます。
e. マニュアル操作でズームを動かし、 ワイ
ド側のリミット位置として設定したい場所
で停止させます。
f. ズームシーソーコントロールレバーを『W』
側に押し込んだ状態で、 クイックズーム
＆オートクルージングズームスイッチを 3
秒以上押します。 （注 4． 参照）
－ワイド側のズームリミット位置が設定さ
れます。
注１． テレ側とワイド側の設定は、 どちら
を先に行ってもかまいません。
注２． ワイド側のズームリミット位置を設定
する場合、 テレ側のズームリミット位
置よりも、 さらにテレ側に設定するこ
とはできません。 テレ側も同様です。
ただし、 同じ位置にテレ側とワイド
側のズームリミット位置を設定するこ
とはできます。 その場合は、 ズーム
シーソーコントロールレバーを押して
もズームは作動しません。
注３． 設定したズームリミット位置は、 ズー
ムリミット ON/OFF 切替スイッチを
OFF にしても保持されます。 またレ
ンズへ供給する電源を OFF にしても
保持されます。
注４． ズームリミット位置の設定が完了す
ると、 カバーの内側にある LED が
点灯します。LED は、ズームシーソー
コントロールレバーまたはクイック
ズーム＆オートクルージングズーム
スイッチから手を離すと消灯します。
■Setting of Zoom Limit Positions
・Before shipment at the factory, the
zoom limit positions were set at the
tele end and the wide end respectively.
a. If the zoom limit ON/OFF switch
(SW1-8) is set to “OFF,” change it to
“ON” position.
b. Set the zoom servo/manual select
knob to “M.”
c. Move the zoom manually, and stop it
at the position desired as a tele side
zoom limit position.
d. Press “T” side of the zoom seesaw
control lever and the quickzoom
& auto cruising zoom switch
simultaneously for more than 3
seconds (refer to Note 4).
─The tele side zoom limit position will
be set.
e. Move the zoom manually, and stop it
at the position desired as a wide side
zoom limit position.
f. Press “W” side of the zoom seesaw
control lever and the quickzoom
& auto cruising zoom switch
simultaneously for more than 3
seconds (refer to Note 4).
─The wide side zoom limit position
will be set.
Note1. Either side of the zoom limit
positions can be set at first.
Note2. The wide side zoom limit position
cannot be set beyond the tele
side zoom limit position toward
the tele end. This is the same
with the tele side. However, the
tele side and the wide side zoom
limit positions can be set at the
same position. In this case, the
zoom will not move even if the
zoom seesaw control lever is
operated.
Note3. The zoom limit positions will be
held even if the zoom limit ON/
OFF select switch is set to “OFF”
or the power to the lens is turned
“OFF.”
Note4. When the zoom limit position is
set, the LED located inside the
cover will be lit. The LED will
goes out when the zoom seesaw
control lever or the quickzoom
& auto cruising zoom switchis
released.
■变焦限制位置的设定
・出厂时，变焦限制位置设定在长焦端和
广角端。
a. 如果变焦限制 ON/OFF 切换开关（功
能&模式切换开关的 SW1-8）设定为
“OFF”，将其切换为“ON”。
b. 将变焦伺服 /手动切换旋钮设定为“M”。
c. 用手动操作移动变焦，在想要设定为长
焦侧限制位置的位置停止。
d. 在按下变焦控制跷板“T”侧的状态下，
按3秒以上快速变焦 &自动巡航变焦
开关。（参照注 4．）
─长焦侧的变焦限制位置即被设定。
e. 用手动操作移动变焦，在想要设定为广
角侧限制位置的位置停止。
f. 在按下变焦控制跷板“W”侧的状态下，
按3秒以上快速变焦 &自动巡航变焦
开关。（参照注 4．）
─广角侧的变焦限制位置即被设定。
注1. 设定长焦侧和广角侧时，先设定哪
一侧都可以。
注2. 设定广角侧的变焦限制位置时，无
法设定为比长焦侧的变焦限制位置
更靠近长焦侧。长焦侧亦然。但是，
可以将广角侧和长焦侧的变焦限制
位置设定为相同位置。这种情况下，
即使按变焦控制跷板变焦也不工作。
注3. 所设定的变焦限制位置即使在变焦
限制 ON/OFF 切换开关设为 OFF
时也保持有效。而且即使关闭对镜
头的电力供应也保持有效。
注4. 完成变焦限制位置的设定时，防护
罩内侧的 LED 会点亮。当手从变焦
控制跷板或快速变焦 &自动巡航变
焦开关上松开时，LED 会熄灭。

- 14 -
RM-M23T
■ズームリミット操作
a. ズームサーボ／マニュアル切替つまみが
『M』 に設定されている場合、 『S』 に切
り替えます。
b. ズームリミット ON/OFF 切替スイッチが
『OFF』 に設定されている場合、 『ON』
に切り替えます。
c. ズームシーソーコントロールレバーを操
作してズームを作動させます。 レバーの
『T』 側を押し続けるとズームは、 テレ側
のズームリミット位置まで動いて停止しま
す。 レバーの 『W』 側を押し続けるとズー
ムは、 ワイド側のズームリミット位置まで
動いて停止します。
注１． ズームリミット操作前のズーム位置
が、 テレ側とワイド側のズームリミッ
ト位置範囲の外側にあるときにズー
ムシーソーコントロールレバーを操
作すると、 ズームは、 ズームリミット
位置側には動きますが、 逆の方向
には動きません。
注２． ズームリミット機能を装備している
ズームレートデマンドユニットをレン
ズに接続した場合、 そのユニットの
タイプ （デジタル仕様または非デジ
タル仕様） によって、 ズームリミット
機能の働き方が異なります。
・ デジタル仕様の場合、 ズームレー
トデマンドユニット側のズームリ
ミット機能が有効となります。 レン
ズのズームリミット機能は働きま
せん。
・ 非デジタル仕様の場合、 レンズと
ズームレートデマンドユニットのど
ちらのズームリミット機能も同時に
有効となります。 この場合は、 混
乱を防ぐためにどちらかのズーム
リミット機能を 『OFF』 にしてくだ
さい。
■Zoom Limit Operation
a. If the zoom servo/manual select knob
is set to “M,”change it to “S.”
b. If the zoom limit ON/OFF select switch
is set to “OFF,” change it to “ON.”
c. By means of the zoom seesaw control
lever, operate the zoom. Keep
pressing the “T” side of the lever so
that the zoom reaches the tele side
zoom limit position and stops. Keep
pressing the “W” side of the lever so
that the zoom reaches the wide side
zoom limit position and stops.
Note1. Before performing a zoom limit
operation, if the zoom position is
not within the range of the tele
side and the wide side zoom
limit positions, when the seesaw
control lever is operated, the
zoom will move only toward the
zoom limit positions, not toward
the opposite side of them.
Note2. If a zoom rate demand unit
that has the zoom limit function
is connected to the lens, the
validity of the zoom limit function
differs depending on the type
(digital or analog) of the zoom
rate demand unit.
・
・
■变焦限位操作
a. 如果变焦伺服／手动选择旋钮为“M”，
更改为“S”。
b. 如果变焦限位 ON/OFF 选择开关为
“OFF”，更改为“ON”。
c. 通过圧板式变焦控制杆移动焦点。按住
控制杆的“T”端，直到焦点停止在远
距端变焦限位位置。按住控制钮的“W”
端，直到焦点停止在广角端的变焦限位
位置。
注1. 在进行变焦限位操作之前，如果变
焦位置不在远距端和广角端的变焦
限位位置范围内，当操作变焦圧板
控制钮时，焦点将仅移向变焦限位
位置方向。
注2. 如果一个具有变焦限位功能的变焦
遙控把手部件连接到镜头，根椐把
手型号的不同 (数字型或模拟型 )
变焦限位也会有所改变。
・ 如果是数字型变焦遙控把手部
件，变焦遙控把手部件的变焦限
位功能有效，而镜头的变焦限位
功能无效。
・ 如果是模拟型变焦遙控把手部
件，变焦遙控把手部件和镜头的
变焦限位功能都有效。为了避免
混淆变焦限位位置，应关闭其中
一个设备的限位功能。
With a digital zoom rate
demand unit, the zoom limit
function of the zoom rate
demand unit will be valid. The
zoom limit function of the lens
will not work.
With an analog zoom rate
demand unit, the zoom limit
functions of both the zoom rate
demand unit and the lens will
be valid. To avoid a confusion
of the zoom limit positions,
turn off the zoom limit function
of one of them.
