FujiFilm FUJINON XS20sx6.3BRM-K2 User manual

XS20sx6.3BRM‐K2
1E
BB00034241-101
LP669A-K2 2804
富士能电视镜头

安全にお使いいただくために FOR YOUR SAFETY USE 安全使用须知
E1464/R4
安全にお使いいただくために
ここでは､製品を安全に正しくご使用いただく
ために、重要な注意事項を説明しています。
必ずご使用前に読み、記載内容に従って正
しくご使用ください。
文章中の 警告や 注意は次のことを表し
ています。
警告
◆ 製品の内部に水が入らないようにしてくだ
さい。火災や感電の原因となります。
万一水が入ったときは、すぐにレンズに供
給している電源を切ってください。
◆ 取り付け・締め付けは確実に行ってくださ
い。高所使用時の落下は重大な事故の原
因となります。
◆ 太陽や高輝度の光源をレンズを通して見
ないでください。目に障害を負う原因となり
ます。
注意
◆ 運搬中の落下は、怪我の原因となります。
落とさないように注意してください。
◆ ご使用になるカメラが、レンズシステム（レ
ンズとそれに接続されるアクセサリ）の駆
動に必要な消費電力を供給することが可
能か、ご使用の前に確認してください。必
要な電力を供給できないカメラを使用した
場合、レンズの動作不良またはカメラの破
損の原因となります。レンズおよびアクセ
サリの消費電力は、取扱説明書の「仕様」
欄に記載されています。
◆ レンズに供給する電源は、各機器が正しく
接続されていることを確認した後に入れて
ください。
◆ ケーブルを着脱するときは、必ずコネクタ
部分を持ってください。ケーブルを傷つけ
ると、火災や感電の原因となります。
◆ 発煙・異常音・異臭・異物混入などの異常
のときは、すぐにレンズに供給している電
源を切ってからレンズをカメラから取り外し
てください。その後、購入先販売店にご連
絡ください。
◆ 分解・改造を行わないでください。製品の
機能を損ねたり、感電の原因となります。
FOR YOUR SAFETY USE
This section explains important notices to
use this product safely. Read the
information carefully before using, and
follow the instructions.
The symbols WARNING and CAUTION
indicate:
WARNING
◆ Do not wet the inside of the product. It
may cause fire or electric shock. If this
occurs, shut off the power supplied to
the lens immediately.
◆ Be sure to attach all of the parts
securely. Dropping any parts from any
height may cause severe injury or
damage.
◆ Do not look at any sort of strong
illumination such as the sun through the
lens. Eyes could be harmed.
CAUTION
◆ Take care when carrying the lens.
Dropping the lens while carrying may
cause injury or damage.
◆ Be sure to confirm that the camera to be
used with the lens system (lens and
accessories) is able to supply sufficient
electric power to the lens system. If not,
the lens system may not work normally
and the camera may be damaged. The
specifications of the power consumption
of the lens and the accessories are
described in the “Specifications” section
of the operation manual.
◆ Before supplying power to the lens,
make sure all the parts are connected
correctly.
◆ In order to install or release a cable, be
sure to hold the connector. Do not
damage the cable by pulling. It may
cause fire or electric shock.
◆ If smoke, unusual noise, smell occur or
debris is observed, shut off the power to
the lens and detach the lens from the
camera immediately. Please notify the
sales agent from which you purchased
the product.
◆ Do not modify the product: it may impair
the functions of the product or cause
electric shock.
安全使用须知
以下是本产品的重要安全使用须知。请在使
用前仔细阅读并遵守指示。
文中的 警告 及注意 表示：
警告
◆ 产品内部切勿受潮。这样可能引起火灾或
触电。如果出现异常情况，立即切断镜头
电源。切勿继续使用。
◆ 务必将所有部件稳固连接。在高处使用时,
部件的坠落，可能会导致严重事故。
◆ 切勿通过镜头目视太阳等任何强光源，以
免伤害眼睛。
注意
◆ 携带镜头时务必小心。如果镜头脱落，可
能会损坏以及造成人体伤害。
◆ 必须确认要使用镜头部件（镜头及附件）
的摄像机能向镜头部件提供足够的电源。
否则镜头部件将无法正常工作，摄像机会
被损坏。 镜头及附件的耗电量数值在其
使用手册的“规格”一节中说明。
◆ 镜头通电之前，确保所有部件正确连接以
后再使用。
◆ 在安装或拆除电线时，务必握住电线连接
处。切勿用力过猛损坏电线，这可能会引
起火灾或触电。
◆ 如发现异常情况，例如异常的烟、噪音、
异味或异物等，应立即切断镜头电源并从
摄像机上卸下镜头，并尽快联系我们的销
售代理商。
◆ 切勿改造本镜头。 这样会损害产品的功
能或引起触电。
警告 使用不当可能导致死亡或严
重伤害。
注意 使用不当可能导致人员伤害
或物品损坏。
WARNING
Indicates the possibility of causing
death or serious injury when
misused.
CAUTION
Indicates the possibility of causing
injury or substantial damage when
misused.
警告 誤った取り扱いをしたとき
に、人が死亡または重傷を
負う可能性が想定される内
容を示します。
注意 誤った取り扱いをしたとき
に、人が傷害を負ったり、物
的損害の発生が想定される
内容を示します。

安全にお使いいただくために FOR YOUR SAFETY USE 安全使用须知
E1464/R4
一般的な注意
◆ レンズおよびその付属品は精密機械です。
決して強い衝撃を与えないでください。
レンズマウントのフランジ面より後方にレ
ンズ部分が突き出ているレンズの場合、
取り付け・取り外しの際、レンズ部分に衝
撃を与えないよう十分に注意してくださ
い。
◆ レンズを寒いところから急に、気温と湿気
が高いところに持ち込むと、レンズが曇る
ことがあります。上記のような環境へレン
ズを持ち込むときは、前もってレンズを使
用環境温度へ適合させるなどの曇り対策
を講じてください。
◆ カメラを操作するときは、レンズの前部に
衝撃を与えないよう十分に注意してくださ
い。
◆ カメラを使用しないときは、レンズにはレン
ズキャップを取り付けてください。
◆ 駆動伝達部がある付属品を取り付ける場
合、かみ合い部分の形状に異常はないか、
異物の付着はないか十分に点検してくだ
さい。異物があるときは確実に取り除いて
ください。形状に異常があるときは､購入
先販売店にご相談ください。
◆ 濃霧・降雨・降雪などの環境で使用すると
きは、覆いをするなどの対策をして、製品
に水分がかからないようにしてください。
◆ 輸送時のレンズへの衝撃を最小限にする
ために、レンズをカメラから取り外す前に
ズームはワイド端に、フォーカスは無限遠
側一杯の位置になるように設定してくださ
い。
NOTICE
◆ The Lens and its accessories are
extremely precise instruments, they
should not be subjected to impact
damage or severe shock. If the rear
element of the lens protrudes from the
flange surface of the lens mount, do not
subject this section to impact when
installing or uninstalling.
◆ There is a possibility that the glass
elements of the lens will exhibit moisture
condensation when the lens is carried
from a cool location to a high
temperature location with high humidity.
To avoid condensation on the glass
elements, let the lens adjust to the
ambient temperature of the place where
the lens will be used prior to using the
lens.
◆ Be sure not to subject the front part of
the lens to any impact when operating
the camera.
◆ Put the front cap on the lens while the
camera is not used.
◆ If an accessory to be attached to the
lens is equipped with a mechanical drive
interface, before attaching it, check the
parts and clear all debris. If you have
any concerns, please contact the sales
agent from which you purchased the
product.
◆ When the lens is operated in fog, rain, or
snow, cover the lens to prevent water
damage.
◆ To minimize impact damage to the lens
when transported, set the zoom to the
wide end and the focus to the infinity
side before uninstalling the lens from
the camera.
一般注意事项
◆ 使用产品时, 切勿超越说明书以外的笵
围。
◆ 镜头及其附件都是高精密的仪器，切勿猛
烈撞击。特別不要撞击镜片部分。
◆ 当镜头从温度较低的地方携带到温度较
高、湿度较大的地方时，镜头的玻璃镜片
上可能形成水汽。为了避免水汽的形成，
请在移动镜头前，首先让镜头适应目标区
域的环境温度。
◆ 使用摄像机时，切勿触碰镜头的前部。
◆ 不使用摄像机时应盖上镜头盖。
◆ 如果与镜头连接的附件具有机械驱动传
动部件，请在连接前检查连接处的形状是
否有異常并検查是否有異物。如有異物,
请清除。如连接部分的形状有異常, 请立
即联系我们的销售代理商。
◆ 在雾天、雨天、雪天使用镜头时，请遮盖
镜头以防水湿。
◆ 为了尽量减少携带中碰撞镜头，从摄像机
上拆卸镜头之前，请将变焦设为最广角
端，聚焦设为无限远。

■产品中有害物质的名称及含量
有害物质
部件名称
本体
外壳（金属部件） × ○ ○ ○ ○ ○
外壳（树脂部件） ○ ○ ○ ○ ○ ○
电缆部件 × ○ ○ ○ ○ ○
显示部件 ○ ○ ○ ○ ○ ○
光学部件 × ○ ○ ○ ○ ○
基板部件 × ○ ○ ○ ○ ○
备注
铅
10图形含义：此标识是适用于在中国境内销售的电子信息产品的环保使用期限。
此产品使用者只要遵守安全和使用上的注意事项，从生产之日起的十年期间
不会对环境污染，也不会对人身和财产造成重大影响。此年限是根据安全使用期限的相关法律得出的。
(Ｐｂ)
本表格依据 SJ/T11364 的规定编制
○：表示该有害物质在该部件所有均质材料中的含量均在 GB/T26572 规定的限量要求以下。
×：表示该有害物质至少在该部件的某一均质材料中的含量超出 GB/T26572 规定的限量要求。
汞
（Ｈｇ）
镉
（Ｃｄ）
六价铬 多溴联苯
（Ｃｒ (Ⅵ)）
多溴二苯醚
（ＰＢＢ） （ＰＢＤＥ）

In the European Union, Norway, Iceland and Liechtenstein:
This symbol on the product, or in the manual, and/or on its packaging indicates
that this product shall not be treated as household waste. Instead it should be
taken to an applicable collection point for the recycling of electrical and
electronic equipment.
By ensuring this product is disposed of correctly, you will help prevent potential negative
consequences to the environment and human health, which could otherwise be caused by
inappropriate waste handling of this product.
Disposal of Electrical and Electronic Equipment in Private Households

RM-K3T-T2 - 1 -
目 次
・レンズの概要································ 2
・カメラへの取り付け························· 2
・フランジバックの調整 ······················ 3
・アイリス操作································· 5
・フォーカス操作······························ 6
・ズーム操作 ·································· 7
(1) ズームシーソーコントロール
レバーによる操作······················ 8
(2) クイックズーム操作···················· 8
(3) オートクルージングズーム操作 ····· 9
(4) マニュアル操作 ·······················11
・マクロ操作 ··································12
・その他の機能 ······························13
・機能＆モード切替スイッチについて····14
・アイリスの調整·····························15
・レンズフードの着脱 ·······················16
・保守・点 検·······························17
・オプショナルアクセサリ···················18
・仕 様······································20
■付 図
Fig. 1 外観図
2 結線図
注. 本説明書内の説明図は、お手持ちの製
品の形状と異なる場合があります。
TABLE OF CONTENTS
・General Description ······················ 2
・Installation onto Camera ················ 2
・Adjustment of Flange Focal Length ·· 3

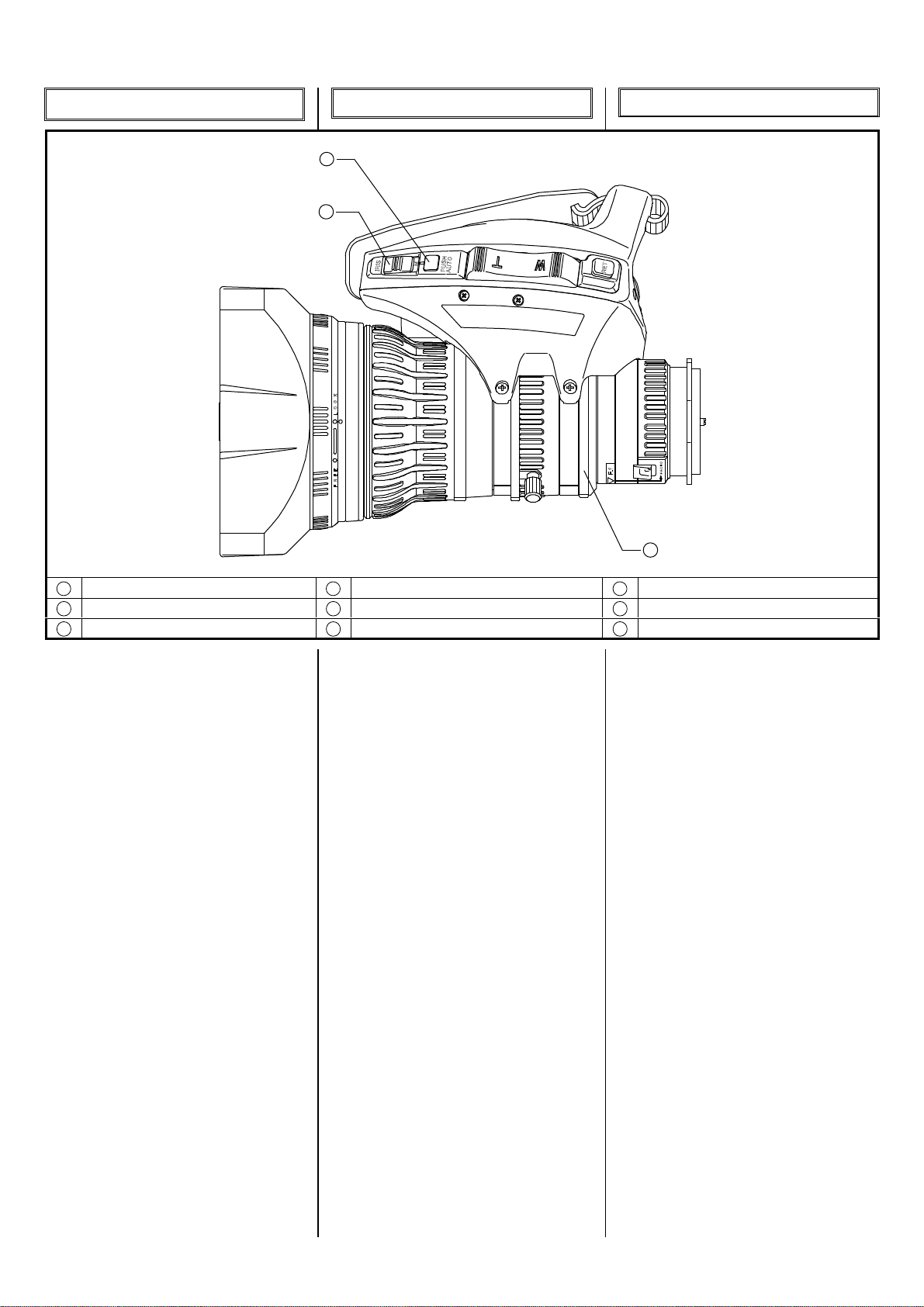

・Iris Operation ······························· 5

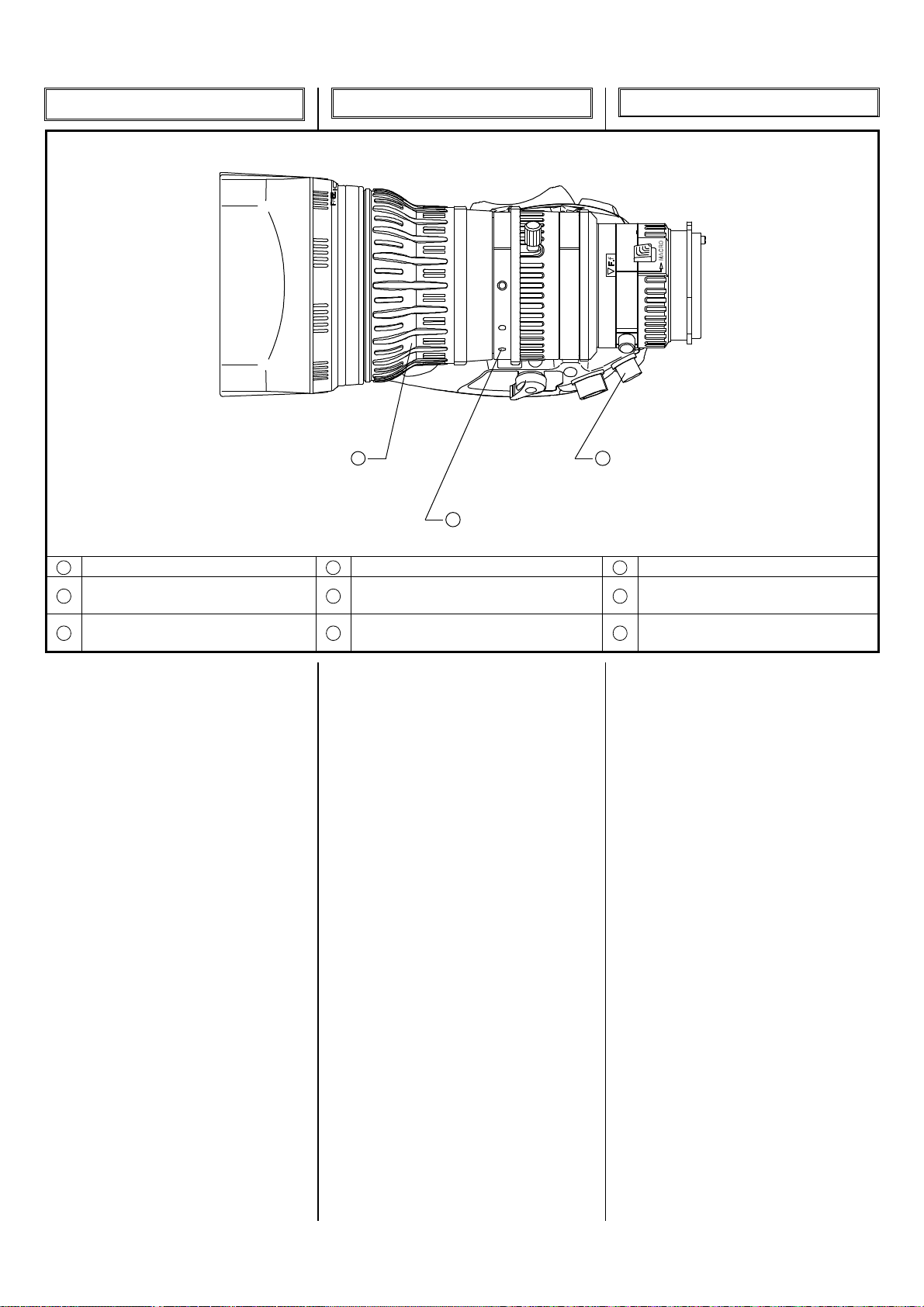

・Focus Operation··························· 6

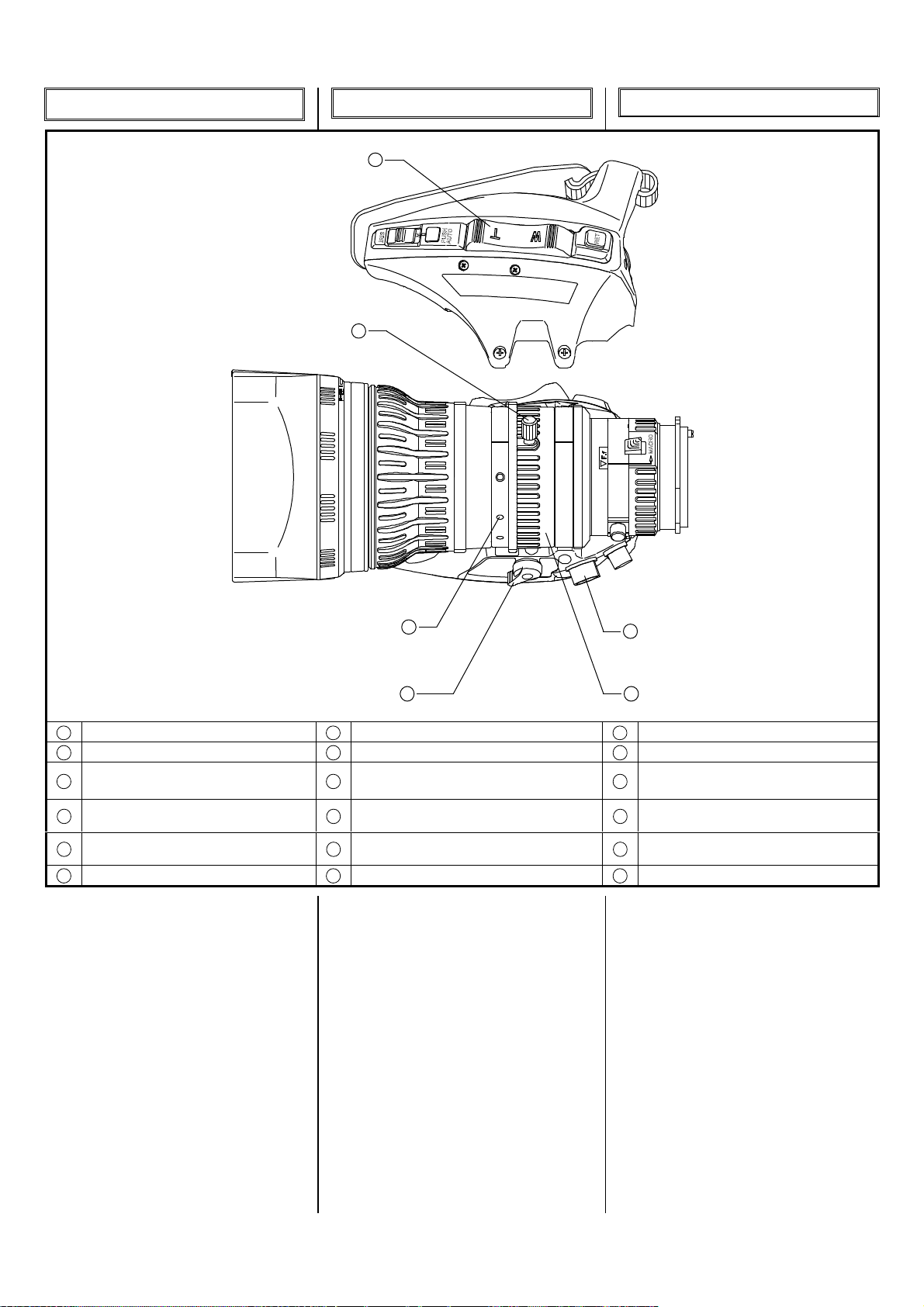

・Zoom Operation ··························· 7
(1) Operation by Zoom Seesaw
Control Lever ·························· 8
(2) QuikZoom Operation ················ 8
(3) Auto Cruising Zoom Operation···· 9
(4) Manual Operation ·················· 11
・Macro Operation························· 12
・Other Functions·························· 13

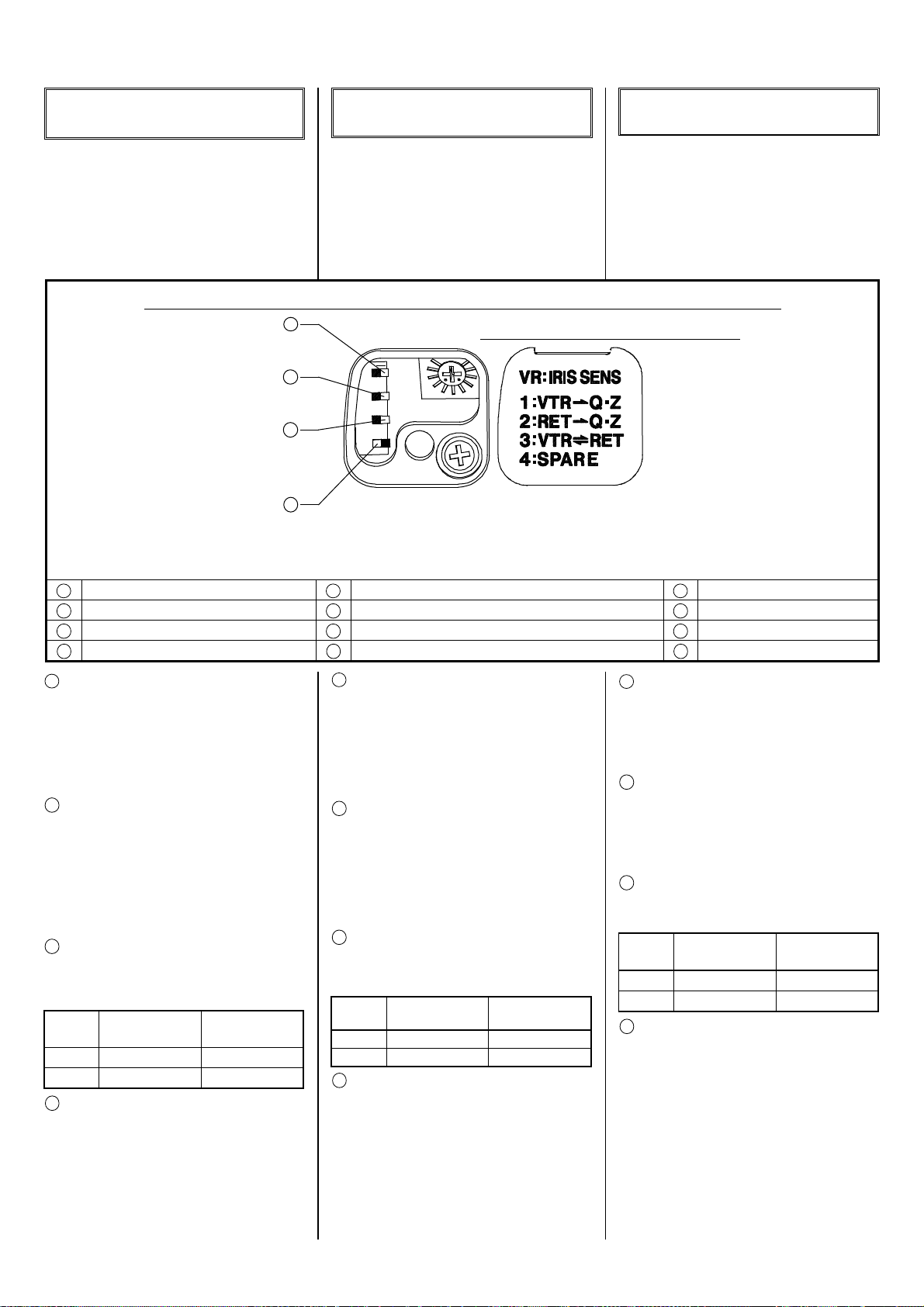

・About Function & Mode Select
Switches··································· 14

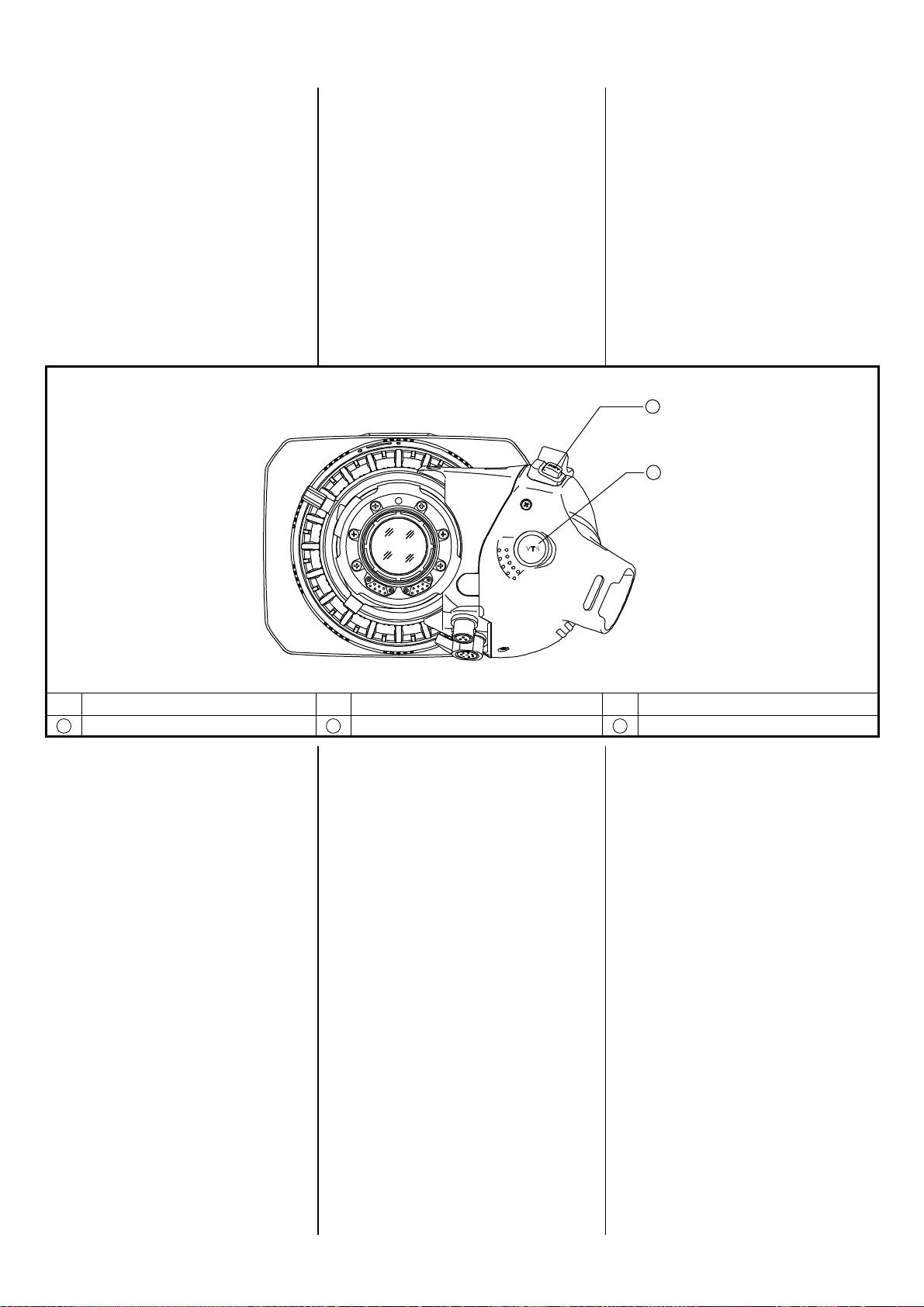

・Iris Adjustment ··························· 15
・Detaching/Attaching Lens Hood····· 16
・Maintenance······························ 17
・Optional Accessories ··················· 18
・Specifications ···························· 20
■ILLUSTRATIONS
Fig. 1 Outline drawing
2 Wiring diagram
Note. The products shown in the
illustrations in this manual may
differ from their actual shapes.
目 录
・一般说明 ·····································2
・连接摄像机 ··································2
・镜座距的调节 ·······························3
・光圈操作 ·····································5
・聚焦操作 ·····································6
・变焦操作 ·····································7
(1) 圧板式变焦控制杆操作 ··············8
(2) 快速变焦操作 ··························8
(3) 自动导航变焦操作 ····················9
(4) 手动操作 ······························ 11
・微距拍摄操作 ····························· 12
・其它功能 ··································· 13
・功能和模式选择开关说明 ·············· 14
・光圈调节 ··································· 15
・安装／拆卸镜头遮光罩 ················· 16
・保养／点検 ································ 17
・可选附件 ··································· 18
・规 格 ······································ 20
■图 解
Fig. 1 外观图
2 接线图
注： 本手册中图示的镜头或其它设备可能
与实际形状有出入。

RM-K3T - 2 -
レンズの概要
このレンズは､カラーテレビカメラ用に開発さ
れた､バヨネットマウントタイプのズームレン
ズです｡

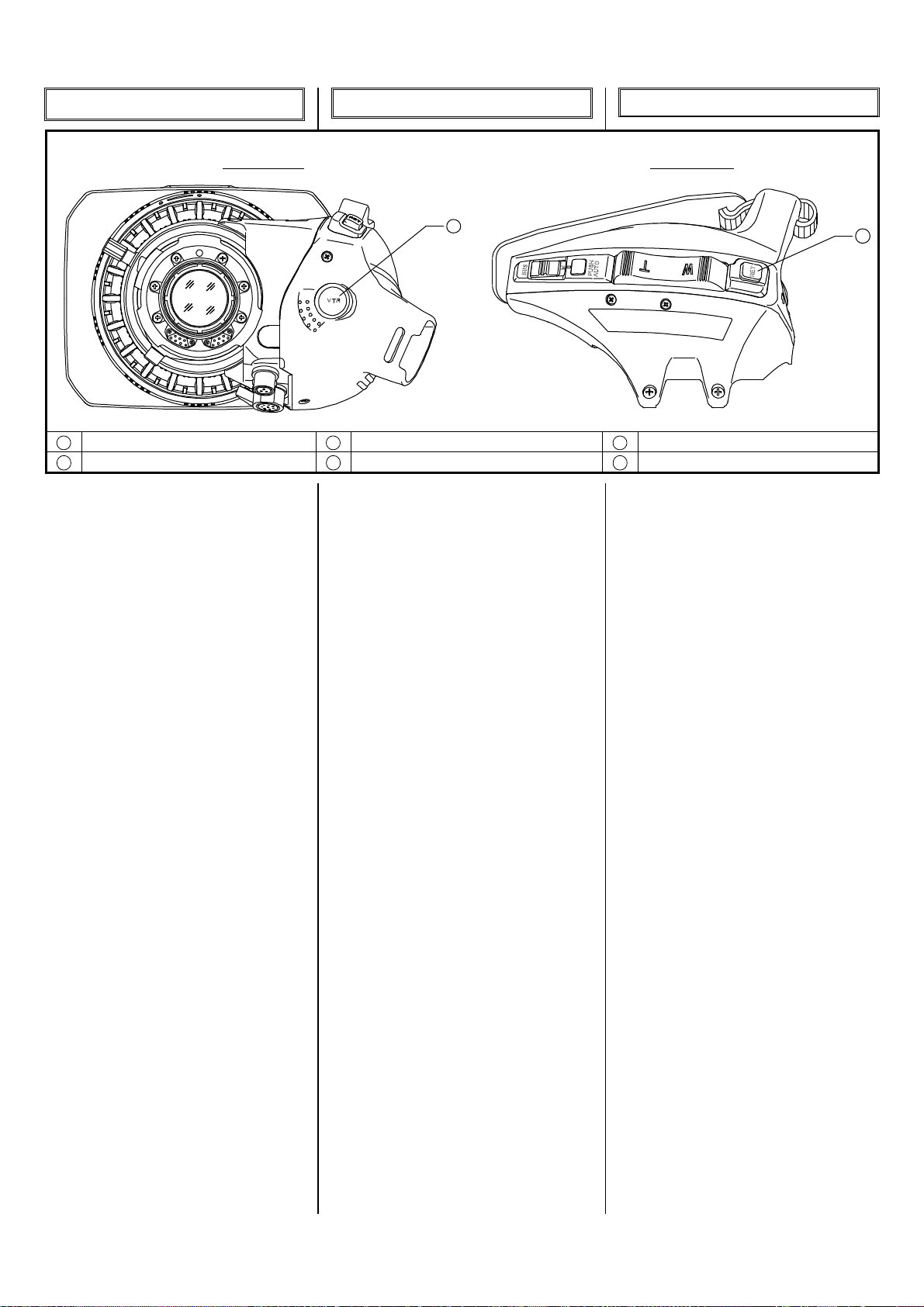

カメラへの取り付け
注. レンズをカメラに取り付ける前に、必ずカ
メラの電源をOFF にしてください。
警告
取り付け・締め付けは確実に行ってくださ
い。高所使用時の落下は重大な事故の
原因となります。
a. 後レンズキャップを外します。
b. カメラのマウントクランプリングを、反時
計方向一杯に回します。
c. レンズのマウント面にあるピンが、カメラ
のマウント面にある穴、または切り欠きに
確実に入るように位置を合わせてから、
レンズとカメラのマウント面を合わせま
す。
d. マウントクランプリングを時計方向一杯に
回します。
注. レンズを最初にカメラに取り付けたとき､
または異なるカメラに取り付けたときには､
必ずフランジバックの調整（次ページ参
照）を行ってください。
GENERAL DESCRIPTION
This lens is a bayonet mount type zoom
lens developed for a color TV Camera.
INSTALLATION ONTO CAMERA
Note. Prior to installation of the lens, turn
off the power of the camera.
WARNING
Be sure to attach all the parts securely.
Dropping any parts from a height may
cause severe accidents.
a. Take the rear lens cap off.
b. Rotate the mount clamp ring on the
camera fully counterclockwise.
c. Fit the mounting surface of the lens to
that of the camera aligning the pin on
the lens with the slot in the camera.
d. Rotate the mount clamp ring fully
clockwise.
Note. Make sure to adjust the flange focal
length when installing the lens on a
camera for the first time or installing
it on another camera (refer to the
next page for details).
一 般 说 明
本镜头是为彩色TV摄像机研发的卡口安装
式变焦镜头。
连 接 摄 像 机
注：安装镜头之前，应关闭摄像机电源。
警告
务必将所有部件稳固连接。在高处使用
时, 部件的坠落，可能会导致严重事故。
a. 打开后组镜头盖。
b. 向逆时针（从镜头正面看）方向充分转
动摄像机连接卡环。
c. 将镜头卡口表面和摄像机安装面贴合在
一起，并将镜头上的定位梢对准摄像机
上的槽。
d. 向顺时针方向充分转动连接卡环。
注：首次在摄像机上安装镜头或在不同的摄
像机上安装镜头时，请务必进行镜座距
调节（请参阅下一页）。如果没有正确
调节镜头与摄像机之间的镜座距，在调
焦时可能无法对焦，从而给拍摄带来很
大的不便。而且也无法发挥镜头最基本
的光学性能作用。
1
2
3
1

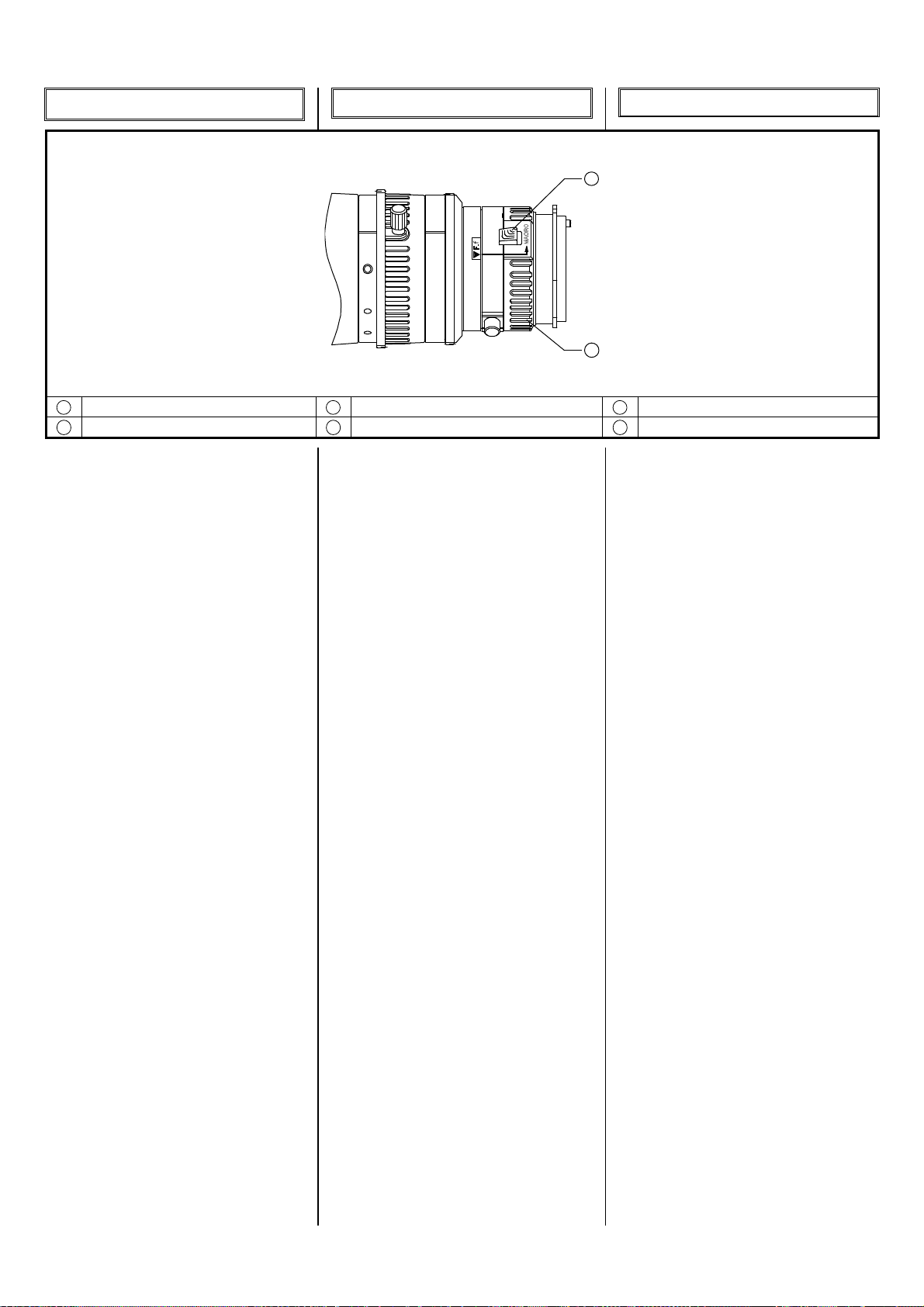

カメラ
1
CAMERA
1
摄像机
2
マウントクランプリング
2
MOUNT CLAMP RING
2
支座夹环
3
ピン
3
PIN
3
锁栓

RM-K3T - 3 -
フランジバックの調整
フランジバックとは､レンズの取付基準面（フ
ランジ）から結像面までの距離をいいます。
レンズの結像面とカメラの撮像面が一致して
いないと､ズームの操作中に被写体の焦点
がずれてしまいます。これを防ぐために､フラ
ンジバックの調整が必要となります。レンズ
を最初にカメラに取り付けたとき､または異な
るカメラに取り付けたときには､必ずこの調整
を行ってください。
■被写体および絞りの条件
1. 被写体： 巻末に掲載してあります
“ジーメンススター”を、切
り取ってご使用ください
2. 被写体距離： 約3 m
3. 絞 り： 開放またはできるだけ開
放に近い位置
注. 絞りを開放にすることで被写界深度が浅
くなり、より確実に焦点を合わせることが
出来ます。フランジバックを正確に調整
するために、出来るだけ丁寧な焦点合わ
せ操作を行ってください。
ADJUSTMENT OF
FLANGE FOCAL LENGTH
The flange focal length is the distance from
the flange (mounting surface) of a lens to
the focal plane.
If the focal plane of the lens does not
coincide with the image plane of the
camera, the object will be out of focus
during a zoom operation. To prevent this
from happening, the adjustment of the
flange focal length is required. Make sure
to carry out the adjustment when installing
the lens to a camera for the first time or
installing it to another camera..
■CONDITIONS OF OBJECT AND
DIAPHRAGM
1. Object: cut “Siemens Star” off at the
end of this manual and use
it as an object
2. Distance of Object: about 3 meters
3. Diaphragm: open or as near to open
as possible
Note. The depth of field decreases by
opening the aperture of the lens,
and it becomes possible to focus
on an object more precisely. To
precisely adjust the flange focal
length, carefully adjust the focus as
much as possible.
镜座距的调节
镜座距指从镜头的镜座（安装表面）到聚集
面的距离。
如果镜头的聚集面与摄像机的像平面不一
致，在变焦操作时，物体会模糊。为防止发
生这种情况，需要调节镜座距。首次将镜头
安装在摄像机上或将镜头安装在另一台摄
像机上时，必须进行调节。
■拍摄对象和光圈的条件
1. 拍摄对象： 剪下本手册末尾的有黑白
射线网纹的“西门子星标”
作为拍摄对象。
2. 拍摄距离： 大约 3 米
3. 光 圈： 打开或接近打开
注：打开光圈使景深变浅，可以更好地对准
焦点。为了能正确调节镜座距，请仔细
进行对焦操作。
MACRO

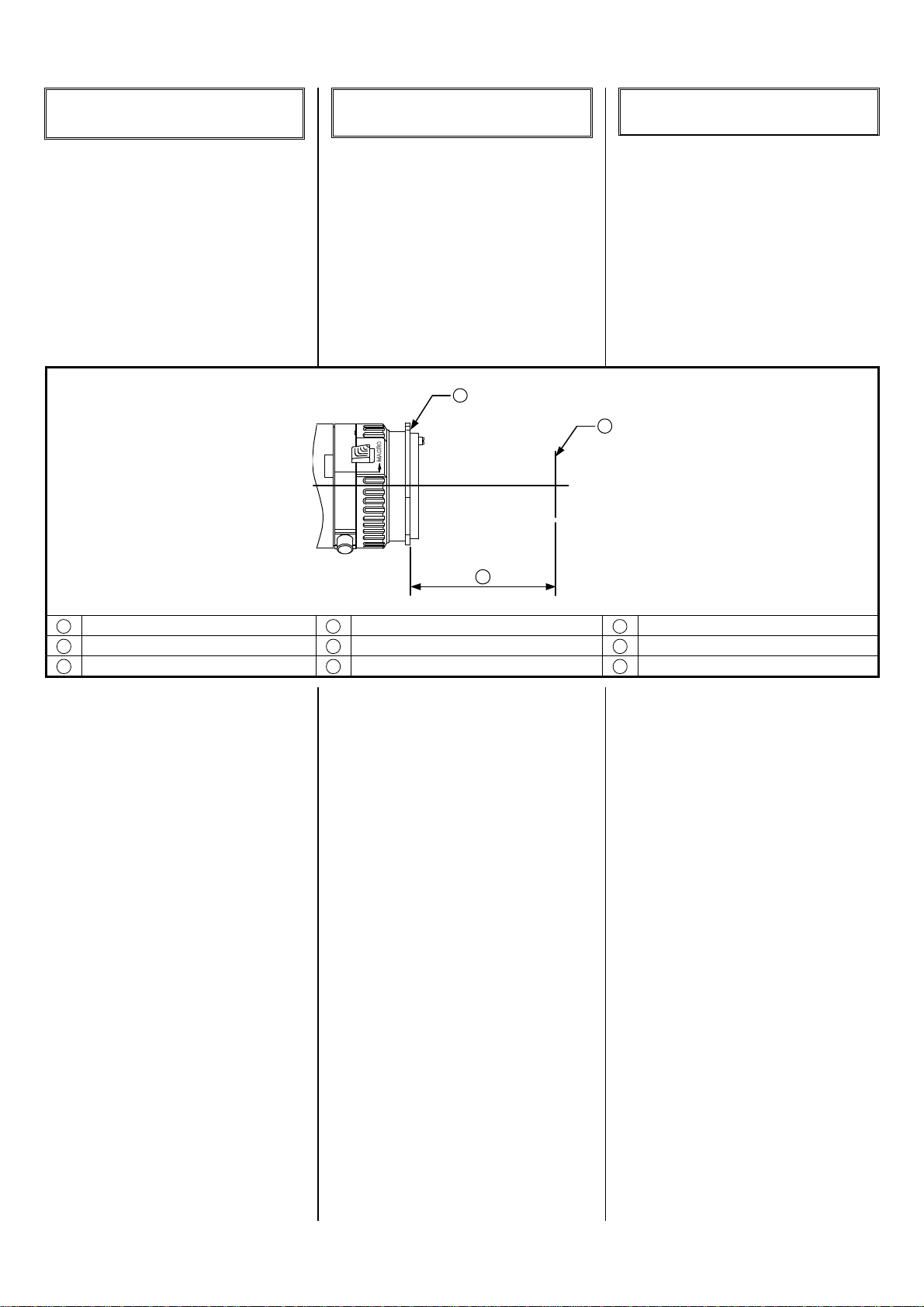

1
2
3
1
取付基準面
1
FLANGE
1
安装表面
2
結像面
2
FOCAL PLANE
2
聚集面
3
フランジバック
3
FLANGE FOCAL LENGTH
3
镜座距

RM-K3T - 4 -
■調 整
調整は、レンズをカメラに取り付けた後カメラ
の電源を入れ､カメラのモニタを見ながら行
います。フォーカス､ズームの操作方法につ
いては､「フォーカス操作」「ズーム操作」の項
（6､7ページ）を参照してください。
a. F.f 固定つまみを反時計方向に回してゆ
るめます。
b. ズームを操作してワイド端にします。
c. F.f 固定つまみを使用してF.f 調整リング
を回し、約3m離れた距離に置いたジーメ
ンススターに焦点を合わせます。白黒の
放射縞模様が最もはっきり見える位置が
最適な焦点位置です｡
d. ズームを操作してテレ端にします。
e. フォーカスを操作して､ジーメンススター
に焦点を合わせます。
f. ズームをワイド端に戻して、手順 ‘c’ で合
わせた最適な焦点位置が保たれている
か確認します。
g. 上記の手順 ‘b’ ～‘f’ を2、3回繰り返しま
す。
（ズーム全域で常に最適な焦点位置が
保たれるようになれば、正確にフランジ
バックが調整されました。焦点がずれて
しまう場合は、フランジバックの調整が不
十分です。そのときは、再度手順 ‘b’ から
調整を行ってください。）
h. 最後に、F.f固定つまみを確実に締め付
けます。
■ADJUSTMENT
After installing the lens to the camera and
turning it ON, perform adjustment by
watching the monitor of the camera. For
the operation of focusing and zooming,
refer to “Focus Operation” and “Zoom
Operation” (pages 6 and 7).
a. Loosen the F.f locking knob by rotating
it counterclockwise.
b. Operate the zoom to set it to the wide
end.
c. Rotate the F.f adjusting ring using the
F.f locking knob to focus on the
Siemens Star located approxi-mately 3
meters away. The position where the
radial black and white lines become
sharpest is the optimum focus
position..
d. Operate the zoom to set it to the
telephoto end.
e. Operate the focus to bring the object
into focus.
f. Operate the zoom to set it to the wide
end again, and check that the optimum
focus position adjusted in step ‘c’ is
kept.
g. To adjust precisely, repeat the above
steps ‘b’ through ‘f’ several times.
(If the most optimum focus position
usually holds in all zoom areas, the
flange focal length is adjusted precisely.
If it is not focused, the flange focal
length is not adjusted sufficiently. In
this case, start adjusting again from
step ‘b.’)
h. Finally tighten the F.f locking knob
firmly.
■调 节
调节时，先将镜头安装到摄像机中，然后接
通摄像机的电源，边观察摄像机的监视器边
进行操作。聚焦和变焦的操作方法请参照
“聚焦操作”、“变焦操作”的说明（6、7
页）。
a. 逆时针拧松镜座距锁定旋钮。
b. 进行变焦操作，将其调至最广端。
c. 使用镜座距锁定旋钮转动镜座距调节
环，将“西门子星标”置于约 3 米的位
置进行焦点对正，当黑白射线网纹最清
晰时即为最适合焦点的位置。
d. 进行变焦操作，将其调至远距端。
e. 进行聚焦操作，与“西门子星标”对正
焦点。
f. 变焦回到最广端，确保步骤 ‘c’ 中对正的
焦点位置不变。
g. 重复上述步骤 ‘b’ ~ ‘f’ 两次或三次。（当
变焦全域中的最适合焦点位置得以保持
时，可正确地调节镜座距。如果焦点未
对正，则无法正确地调节镜座距，此时
需再次从步骤 ‘b’ 开始进行调节。）
h. 调节完后，拧紧镜座距锁定旋钮。
F.f
MACRO
1
2
1
F.f 調整リング
1
F.f ADJUSTING RING
1
镜座距调节环
2
F.f 固定つまみ
2
F.f LOCKING KNOB
2
镜座距锁定旋钮
