Fujioh BUF-06P User manual

16-5/8"
3-1/8"
9/16" 15"
15-13/16"
8-9/16"
17-13/16"
4-∅1/4"
Holes for mounting range hood
∅7/8"
16-7/8" 9-13/16"
5-1/2" 7-15/16"
10-3/8"
∅6-15/16"
27"
26-3/4"
25-1/16"
19-7/8"
26"
2-1/16"
Liner
Liner
Screw-washer
[Right & left,
each two (2) places]
[Securing plate turns
while passing through
the opening of Liner]
Securing plate
Four screws (M5×30)
Roof cap
7" round duct
(For vertical discharge)
Range hood
Wood
hood
Soffit 7" round duct
(For holizontal
discharge)
Wall cap
Filter
Control Switches
Lamp Switch
High Switch
Medium SwitchLow Switch
OFF Switch
Pilot Lamp
Lamp
(Not supplied)
Lamp
(Not supplied)
Front Cover
Enclosure

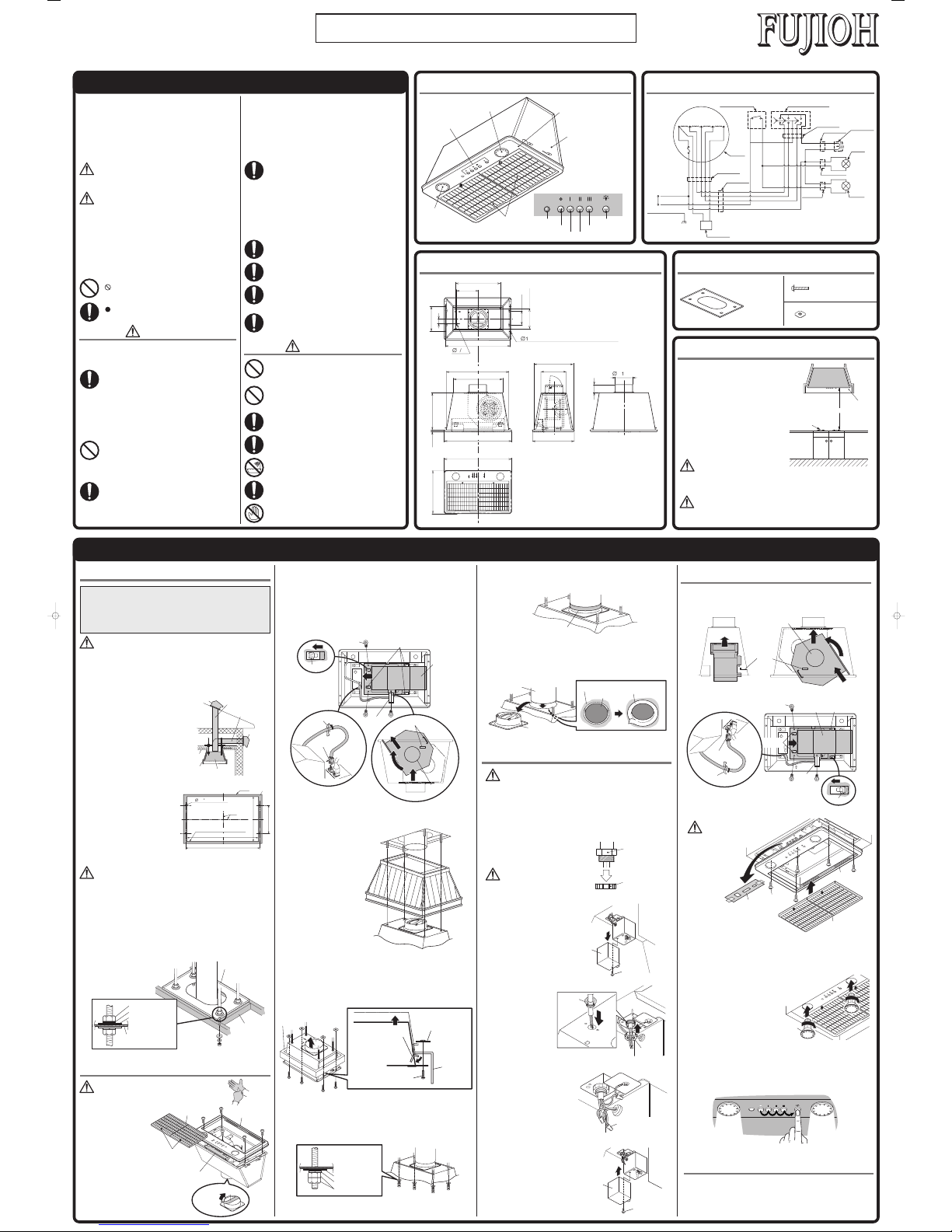

INSTALLATION MANUAL
Model: BUF-06P
1U03 1483
Before installation and operation, read these instructions carefully
and use this product only in the manner described by the
manufacturer in the operation manual.
The instruction shown below are used to alert you to potential
personal injury and property damage hazards.
There are three hazard classifications based on potentially
dangerous situations.
Obey all safety instructions that show these symbols to avoid
possible injury, death and property damage.
SAFETY INSTRUCTIONS
WARNING: WARNING indicates a potentially
hazardous situation which, if not
avoided, could result in death or
serious injury.
CAUTION: CAUTION indicates a potentially
hazardous situation which, if not
avoided, may result in minor or
moderate injury.
NOTE:The safety instructions are explained with the following
pictographic symbols.
means forcible execution. It indicates actions, if
any, that must be done.
WARNING
1. TO REDUCE THE RISK OF FIRE, ELECTRIC
SHOCK, OR INJURY TO PERSONS, OBSERVE
THE FOLLOWING:
a) Use this unit only in the manner intended by the
manufacturer. If you have questions, contact the
manufacturer.
b) Before servicing or cleaning unit, switch power
off at service panel and lock the service
disconnecting means to prevent power from being
switched on accidentally. When the service
disconnecting means cannot be locked, securely
fasten a prominent warning device, such as a tag,
to the service panel.
CAUTION
INSTALLATION
1. Preparation
2. Range Hood Mounting
3. Connecting Power Supply Wires
1
Remove the nut from the conduit
connector at the end of power wiring.
2
Remove one screw fixing the
wire cover and detach it.
4. Final Assembly and Check
5
Two 50 Watt halogen light bulbs (not supplied) can be mounted in this
range hood.
Prior to function check, install light bulbs (PAR20 bulb, with base
diameter 26 mm: medium base), rated 120 V - 50 Watt or below.
The following light bulbs are recommended for this range hood.
•GE Model No. 50PAR20H/FL25
•SYLVANIA Model No. 50PAR20/HAL/DL/NFL
Turn the lamps clock-wise
to install them.
Range Hood
3. Read specification label on this product for further
information and requirements.
2. To reduce the risk of fire and to properly exhaust
air, be sure to duct air outside. Do not vent exhaust
air into spaces within walls or ceilings or into attics,
crawl spaces, or garages.
6. Fasten the filter and other parts securely. Incorrect
attachment may result in personal injury or
property damage.
4. Use only for the purpose of kitchen ventilation.
1. For general ventilating use only. Do not use to
exhaust hazardous or explosive material and
vapors.
5. Do not install this range hood in the bathroom or
in other wet rooms since electrical shock and
damage may result.
2. To reduce the risk of fire or electric shock, do not
use this product with any solid-state speed control
device.
b) Sufficient air is needed for proper combustion and
exhausting of gases through the flue (chimney)
of fuel burning equipment to prevent back drafting.
Follow the heating equipment manufacturer’s
guidelines and safety standards such as those
published by the National Fire Protection
Association (NFPA), and The American Society
for Heating, Refrigeration and Air Conditioning
Engineers (ASHRAE), and the local code
authorities.
c) When cutting or drilling into wall or ceiling, do not
damage electrical wiring and other hidden utilities.
d) Ducted fans must always be vented to the
outdoors.
e) This unit is designed for ducted or ductless
installation. When ductless kit part numbers
FDK-06A is installed, this unit is certified ductless.
The end user is responsible to ensure compliance
with all Federal, State and Local Environmental
and Fire codes.
1
According to the conditions where
the range hood is installed,
determine whether it will be
discharged vertically or
horizontally (7” round duct). For
vertical or horizontal discharge,
run duct work between the hood
location and the roof cap or wall
cap.
For best result in either direction,
use a minimum number of
transitions and elbows. Be sure to
attach a roof cap or wall cap to
avoid rain/wind entry.
2
The range hood unit must
be mounted to a liner
which has the following
dimensions. Install the
liner securely after
checking that the opening
size of the liner is the
same as the figure right.
• If the range hood is not installed properly, it could become detached and
fall.
•Ensure that the metal duct does not touch other metal housing materials,
otherwise fire or electric shock could result.
• When the liner is installed in the wooden hood, the inside of the wooden
hood placed above the cooking surface must be fully covered by the metal
barrier including bottom edges. Select a suitable liner and metal barrier
according to the size and shape of the wooden hood and install properly.
• The liner should be installed tightly. If the liner installation is not correct,
the range hood unit may become detached and fall.
• Wear working gloves to avoid injury.
CAUTION:
5. Explanation to the End User
(1) Referring to the Operation Manual, explain the operation of this range
hood to end users.
(2) The Installation Manual and Operation Manual should be given to the
end user.
Assembly
1
Attach the fan unit while avoiding the bracket, and fix it using 3 screws.
Check
1
Turn on the electrical circuit to the range hood.
2
Make sure that the switches and light operate correctly.
Refer to page 4 of the Operation Manual.
3
Make sure that the range hood functions properly and it has no
abnormal noises and/or vibration.
• Electrical wiring should be done by a qualified person(s) in accordance
with all applicable codes and standards, including fire-rated construction.
An unqualified person doing the work could result in fire, electric shock
or injury.
• This range hood uses 120V AC. Do not connect to other voltage since
fire, electric shock or damage could result.
Be sure to switch power OFF
at service panel before wiring.
3
Connect the conduit
through the connecting
hole of the body using
the nut previously
removed.
4
Connect wires tightly and
securely using wire
connectors (not supplied).
Connect the electrical wires
as follows:
5
Replace the wire cover with the
screw removed previously. Make
sure that all wires are connected
properly and enclosed inside of
the wiring compartment.
5
Align 4 screw holes of the liner and range hood, then fix securely
using the supplied screws (M5×30) and nuts.
Note: Fasten all the screws and nuts evenly.
CAUTION: CAUTION used without the safety
alert symbol indicates a potentially
hazardous situation which, if not
avoided, may result in property
damage.
means prohibition. It indicates actions, if any, that
mustn’t be done.
4. TO REDUCE THE RISK OF FIRE, USE ONLY
METAL DUCTWORK.
5. This unit must be grounded.
CIRCUIT DIAGRAM
6. Install this range hood to a liner. Check that the
hood is correctly installed, since incorrect
installation could result in the range hood
becoming detached and falling off.
7. Connect only to an AC120 Volt power source or
the range hood could result in fire, electric shock,
and damage.
DIMENSIONS
CAUTION:
WARNING:
WARNING:
(Unit: inch)
NAMES OF PARTS
RANGE HOOD LOCATION
1
The range hood must be installed
just above the cooktop.
2
The minimum distance from the
cooking surface to the bottom of
the range hood must be 24".
3
The total weight of the BUF-06P
range hood unit is 37.4 lbs. (17 kg)
4
Power requirements are:
AC120 V, 60 Hz, 3.0 Amp
• To protect hands from injury, wear working gloves when installing the
range hood.
CAUTION:
ACCESSORIES
Screw M5×30
Four (4) pieces
Nut with plate
Four (4) pieces
Mounting Bracket
One (1) piece
24" (Minimum)
Cook top
Liner
26"
9-13/16"
4-∅1/4"
Holes for mounting
range hood
Center line
Front
Liner Dimensions (Unit: inch) Liner
Range hood cutout
25-3/16"
15-15/16"
Loosen 2 screws
to remove the filter.
Front Cover
Screw
Filter
Detach
the tape.
Tape
Cardboard
(Do not remove yet.)
Conduit
(Not supplied)
Nut
(Not supplied)
Wire cover
Screw
Conduit
Nut
Wire connector
(Not supplied)
Wire cover
Screw
Push to turn ON
120V
60Hz
Connector
Connector
Connector
Connector
Connector
Connector
Motor
Red Orange
Orange
White
White
White
White
White White
White
Black
Green
Blue
Blue
Brown
Brown
Black
Black
Black
Black
Black
Black
White
Black
Black
Grey
Yellow Yellow
Yellow
Pilot Lamp
Lamp
Lamp
Fan SwitchLamp Switch
Capacitor
Mounting Bracket
Beam
Washer*
Bracket
*Not supplied
Spring-washer*
Nut*
3
Put 4 all thread rod (∅1/2” anchor bolt, not supplied) into the corner
holes of the mounting bracket, and secure them using washers, spring
washers, and nuts. Place the mounting bracket on the beam of the
ceiling as shown.
1
Detach the tape on
the exhaust port.
3. TO REDUCE THE RISK OF FIRE, ELECTRIC
SHOCK, OR INJURY TO PERSONS, OBSERVE
THE FOLLOWING:
a) Installation work and electrical wiring must be
done by a qualified person(s) in accordance with
all applicable codes and standards, including fire-
rated construction.
• Black to Black
• White to White
• Green to Green
WARNING:
The following method is the standard installation.
There may be some different cases depending on the structure of
the ceiling where the mounting bracket is placed or the shape and
mounting condition of the wood hood.
In such a case, please arrange best possible way according to the
condition of the place where the range hood is being installed.
3
Remove the fan unit from the range hood.
(1) Unplug the connector coming from the fan motor.
(2) Remove 3 screws, then detach the fan unit with sliding it laterally
to disengage from 4 hooks.
(3) Pull up the fan unit while avoiding the bracket.
Screw
Cardboard
Front cover
Filter
Bulb
(Not supplied)
Motor
Bracket
Bracket
Hook
Fan Unit
Screw
Hook
(2)
(3)
(1)
Connector
Wire-clamp
6
Using washers, spring washers, and double nuts, attach the range
hood to all 4 threaded rods securely.
4
Hold up the range hood,
and with inserting the
exhaust port into the duct,
pass all 4 threaded rods
through the corner holes
of the range hood.
Note: The mounting bracket
should be securely
fastened at this point
to simplify installing
the range hood later.
2
Detach the filters by
loosening 2 screws.
Then remove 5
screws holding the
front cover and
detach the front cover.
7
Make the duct joint secure and air-tight using non-flammable tape such
as duct tape, etc. (Not supplied)
Non-flammable tape
Bracket
Hook
Hook
Hook
Fan
Unit
Screw
Connector
Wire-clamp
Motor
Bracket
Note: If taping from the outside is impossible, remove the exhaust port
and insert the duct end to the range hood directly, then make
inside taping on the duct end. Be sure to attach a duct cover with
damper in this case.
Non-flammable
tape
Range hood
Exhaust port
Duct
Duct
2
Connect the motor wire connector, and secure it with the wire-clamp.
4
Attach the front cover,
and secure it with 5 screws.
Then attach the filters.
Washer*
Spring-washer*
Nut*
*
Not supplied
7. Keep your hands and other objects away from
the fan while it is in motion. The range hood may
injure you or damage itself.
Do not remove the switch’s protective
cardboard until proceeding to “4. Final
Assembly and Check”.
CAUTION:
Remove the protective
cardboard without fail,
otherwise there is a risk
of fire.
WARNING:
3
Remove the switch’s protective cardboard.
• Check that the hood is correctly installed, since incorrect installation
could result in the detachment of the range hood and the unit could fall.
WARNING:
CAUTION:
• The liner shape illustrated in this installation manual is only for reference.

16-5/8"
3-1/8"
9/16" 15"
15-13/16"
8-9/16"
17-13/16"
4-
Æ 1/4"
Tr ous pour le montage de la hotte d’aspiration
Æ 7/8"
16-7/8" 9-13/16"
5-1/2" 7-15/16"
10-3/8"
Æ 6-15/16"
27"
26-3/4"
25-1/16"
19-7/8"
26"
2-1/16"
Chemise
Chemise
Rondelle de vis
[droite et gauche,
deux (2) endroits chaque]
[La plaque de fixation
tourne quand vous la
passez dans l’ouverture
de la chemise.]
Plaque de fixation
Quatre vis (M5×30)
Conduite ronde de 7"
(pour évacuation
horizontale)
Conduite ronde de 7"
(pour évacuation verticale)
Hotte
d'aspiration
Hotte
en bois
Intrados
Capuchon
de toit
Capuchon
de mur
Filtre
Bouton de ventilateur
Bouton Lumière
Bouton Haut
Bouton MoyenBouton Bas
Bouton d'arrêt
Lampe pilote
Lampe
(Non fourni)
Lampe
(Non fourni)
Couvercle avant
Caisson
Modèle : BUF-06P
1U03 1483
Lisez attentivement ces instructions avant d’installer et de faire
fonctionner l’appareil et utilisez celui-ci uniquement de la manière
indiquée par le fabricant dans le mode d’emploi.
Les instructions indiquées ci-dessous sont utilisées pour vous
avertir des blessures personnelles ou des dégâts pouvant
éventuellement se produire.
Les avertissements ont été classifiés en trois catégories sur la
base de situations potentiellement dangereuses.
Respectez les consignes de sécurité indiquées par ces symboles
pour éviter les blessures, la mort ou les dégâts matériels.
INSTRUCTIONS DE SÉCURITÉ
ATTENTION :ATTENTION indique une situation
potentiellement dangereuse qui, si
elle n’est pas évitée, peut provoquer
un décès ou des blessures graves.
PRÉCAUTION :PRÉCAUTION indique une situation
potentiellement dangereuse qui, si
elle n’est pas évitée, peut provoquer
des blessures mineures ou légères.
REMARQUE :Less précautions de sécurité sont expliquées avec
les pictogrammes suivants:
signifie exécution forcée. Indique des actions qui
doivent être exécutées.
ATTENTION
1. POUR RÉDUIRE LES RISQUES D’INCENDIE,
D’ÉLECTROCUTION OU DE BLESSURES
PERSONNELLES, OBSERVEZ LES
PRÉCAUTIONS SUIVANTES:
a) Utilisez cet appareil uniquement de la manière
indiquée par le fabricant. Si vous avez des
questions, contactez le fabricant.
b) Avant de réparer ou de nettoyer l’appareil, mettez-
le hors tension sur le panneau de service et
coupez le courant de rupture de service pour
éviter que l’appareil ne soit remis sous tension
accidentellement. Si le courant de rupture de
service ne peut pas être coupé, fixez un moyen
d’avertissement visible, comme une étiquette, sur
le panneau de service.
PRÉCAUTION
INSTALLATION
1. Préparation
2. Montage de la hotte d’aspiration
3. Connexion des câbles d’alimentation
1
Retirez l’écrou du connecteur de la
conduite à l’extrémité du câblage
d’alimentation.
2
Retirez la vis qui fixe le couvercle
des fils et retirez le couvercle.
4. Montage Final et vérification
5
Vous pouvez installer deux ampoules à halogène de 50 Watts (non
fournies) dans cette hotte d’aspiration.
Avant de vérifier le fonctionnement, fixez les ampoules (ampoule
PAR20, dans le socle, 26 mm de diamètre ; socle moyen), d’une
capacité nominale de 120 V - 50 Watts ou inférieure.
Les ampoules suivantes sont recommandées
pour cette hotte d'aspiration.
•Modèle n˚ 50PAR20H/FL25 de GE Co.
•Modèle n˚ 50PAR20/HAL/DL/NFL
de SYLVANIA Co.
Tournez les ampoules dans
le sens des aiguilles d’une
montre pour les fixer.
3. Lisez l’étiquette des spécifications de cet appareil pour
des informations et renseignements supplémentaires.
2. Pour réduire les risques d’incendie et pour évacuer
correctement l’air, veillez à conduire l’air vers l’extérieur.
N’évacuez pas l’air dans les espaces entre murs et
plafonds, ou dans des greniers, espaces confinés ou
garages.
6. Fixez correctement le filtre et les autres pièces. Une
fixation incorrecte peut provoquer des blessures
personnelles ou des dégâts matériels.
4. Utilisez uniquement cet appareil pour la ventilation de
la cuisine.
1. Pour ventilation générale uniquement. Ne pas utiliser
pour évacuer des substances ou des vapeurs
dangereuses ou explosives.
5. N’installez pas la hotte d’aspiration dans la salle de
bains ou dans d’autres pièces humides car des
électrocutions ou des dégâts peuvent se produire.
b) De l’air en suffisance doit être prévu pour la bonne
combustion et l’évacuation des gaz par la
cheminée des équipements de combustion du
carburant pour éviter les décharges en retour.
Suivez les directives du fabricant de l’appareil de
combustion ainsi que les normes de sécurité
comme celles publiées par la National Fire
Protection Association (NFPA), The American
Society for Heating, Refrigeration, Air Conditioning
Engineers (ASHRAE) et les autorités du code local.
c) Si vous découpez ou percez un mur ou un plafond,
n’endommagez pas le câblage électrique ou les
autres installations dissimulées.
d) Le ventilateur à conduite doit toujours être évacué
vers l’extérieur.
e) Cette unité est conçue pour l’installation avec ou
sans conduites métalliques. Quand des pièces de
kit sans conduites métalliques FDK-06A sont
installées, elle est certifiée sans conduites
métalliques.
L’utilisateur est responsable de la conformité avec
tous les codes environnementaux et de lutte contre
l’incendie fédéraux, d’état et locaux.
1
Selon les conditions d’installation de la
hotte d’aspiration, déterminez si
l’évacuation doit se faire verticalement ou
horizontalement (Conduite ronde de 7").
Pour l’évacuation verticale ou horizontale,
faites passer la conduite entre
l’emplacement de la hotte et
l’emplacement du capuchon de toit ou de
mur.
Pour obtenir les meilleurs résultats quelle
que soit la direction, utilisez un minimum
de transitions et de coudes. Fixez bien un
capuchon de toit ou de mur pour éviter
toute pénétration d’eau de pluie/vent
dans la conduite d’échappement.
2
La hotte d’aspiration doit âtre
montée sur une chemise ayant les
dimensions suivantes. Installez la
chemise solidement après avoir
vérifié que la taille de l’ouverture
de la chemine est la même que
sur la figure ci-dessous.
• Si la hotte d’aspiration n’est pas correctement installée, elle peut se
détacher et tomber.
•Assurez-vous que la conduite métallique n’entre pas en contact avec
d’autres matériaux de revêtement, ceci pouvant provoquer un incendie
ou une électrocution.
• Quand la chemise est installée dans la hotte en bois, l’intérieur de la
hotte en bois placée au-dessus de la surface de cuisson doit être
totalement recouvert par la barrière métallique, y compris les bords
inférieurs. Choisissez une chemise et une barrière métallique adaptées
à la taille et à la forme de la hotte en bois et installez-les correctement.
• La chemise doit être installée sans jeu. Si la chemise n’est pas installée
correctement, la hotte d’aspiration risque de se détacher et de tomber.
• Mettez des gants de travail pour éviter de vous blesser.
5. Explications à l’utilisateur
(1) Expliquez le fonctionnement de cette hotte d’aspiration à l’utilisateur
en vous référant au mode d’emploi.
(2) Le manuel d’installation et le mode d’emploi doivent être remis à
l’utilisateur.
Montage
1
Fixez le ventilateur vers le haut tout en évitant de toucher l'étrier, et
fixez-le à l'aide de 3 vis.
Vérification
1
Mettez le circuit électrique de la hotte d’aspiration sous tension.
2
Vèrifiez si les interrupteurs et l’éclairage fonctionnent correctement.
Reportez-vous en page 4 du mode d’emploi.
3
Vérifiez que la hotte d’aspiration fonctionne correctement et qu’elle
n’émet pas de bruit anormal et/ou de vibrations.
• Le câblage électrique devra âtre effectué par une ou des personnes
qualifiées, conformément aux codes et normes applicables, y compris
la construction anti-incendie. Des travaux effectués par une personne
non qualifiée peuvent provoquer un incendie, une électrocution ou des
blessures.
• Cette hotte d’aspiration fonctionne sur courant secteur 120 V. Ne la
branchez pas sur une autre tension pour éviter de provoquer un incendie,
une électrocution ou des dégâts matériels.
Veillez à mettre hors tension sur le
panneau de service avant de
procéder au câblage.
3
Connectez la conduite
par l’orifice de
connexion du corps à
l’aide de l’écrou
précédemment retiré.
4
Connectez les fils électriques
de la manière suivante :
Serrez les fils bien
fermement en utilisant des
connecteurs de fils (non
fournis).
5
Remettez le couvercle des fils
en place à l’aide de la vis que
vous avez retirée
précédemment. Veillez à ce que
tous les fils soient conectés
correctement et enfermés dans
le compartiment de câblage.
5
Alignez les 4 orifices de vis de la chemise sur ceux de la hotte
d'aspiration, puis fixez à fond à l'aide des vis (M5x30) et des
écrous fournis.
Remarque: Serrez bien toutes les vis et tous les écrous à fond.
PRÉCAUTION :PRÉCAUTION sans le symbole
d’avertissement, indique une situation
potentiellement dangereuse qui, si
elle n’est pas évitée, peut provoquer
des dégâts matériels.
signifie interdiction. Indique des actions qui ne
doivent pas être effectuées.
4. POUR RÉDUIRE LES RISQUES D’INCENDIE,
UTILISEZ UNIQUEMENT DES CONDUITES
MÉTALLIQUES.
5. Cet appareil doit être mis à la terre.
SCHÉMA DE CÂBLAGE
6. Installez cette hotte d’aspiration sur une chemise.
Vérifiez si la hotte est bien en place, car toute
installation incorrecte peut entraîner le
desserrement et la chute de la hotte.
7. Ne branchez que sur une source d’alimentation
secteur de 120 volts car sinon la hotte d’aspiration
risque de provoquer un incendie, une
électrocution et des dégâts.
TAILLE ET DIMENSIONS
(Unité: pouces)
NOMENCLATURE
EMPLACEMENT DE LA HOTTE D’ASPIRATION
1
La hotte d’aspiration doit être installée
directement au-dessus de la
cuisinière.
2
Une distance minimum de 24" doit
être prévue entre la surface de
cuisson et le bas de la hotte
d’aspiration.
3
Le poids total de la hotte d’aspiration
BUF-06P est : 37.4 lbs. (17 kg)
4
L’alimentation électrique requise est
de : CA120 V, 60 Hz, 3.0 Amp
• Pour vous protéger les mains, mettez des gants de travail lorsque vous
installez la hotte d’aspiration.
ACCESSOIRES
Vis M5×30
Quatre (4) pcs.
Ecrous avec plaque
Quatre (4) pcs.
Etrier de montage
One (1) pc.
24" (Minimum)
Surface de cuisson
Chemise
26"
9-13/16"
Axe
Avant
Chemise Dimensions
(Unité: pouces) Chemise
Découpe de hotte d’aspiration
25-3/16"
15-15/16"
4- Æ 1/4"
Trous pour le montage
de la hotte d’aspiration
Retirez les 2 vis,
puis enlevez les filtres
Filtre Couvercle avant
Carton
(Ne le retirez pas encore.)
Ruban
Décollez
le ruban.
Conduite
(Non fourni)
Ecrou
(Non fourni)
Couvercle
des fils
Vis
Conduite
Ecrou
Connecteurs de fils
(Non fournis)
Couvercle
des fils
Vis
Enfoncé
120V
60Hz
Connecteur
Connecteur
Connecteur
Connecteur
Connecteur
Connecteur
Moteur
Rouge Orange
Orange
Blanc
Blanc
Blanc
Blanc
Blanc Blanc
Blanc
Noir
Ver t
Bleu
Bleu
Marron
Marron
Noir
Noir
Noir
Noir
Noir
Noir
Blanc
Noir
Noir
Gris
Jaune Jaune
Jaune
Lampe pilote
Lampe
Lampe
Bouton de ventilateurBouton de lampe
Capaciteur
Etrier de montage
Poutre
Rondelle*
Etrier
* Non fournis
Rondelle à ressort*
Ecrou*
3
Insérez les 4 tiges filetées (boulons d'ancrage de dia. 1/2”, non fournis)
dans les orifices des coins de l'étrier de montage, et fixez-les à l'aide
des rondelles, des rondelles à ressort et des écrous. Placez l'étrier de
montage sur la poutre du plafond, comme indiqué.
1
Décollez le ruban
adhésif de l’orifice
d’échappement.
3. POUR RÉDUIRE LES RISQUES D’INCENDIE,
D’ÉLECTROCUTION OU DE BLESSURES
PERSONNELLES, OBSERVEZ LES
PRÉCAUTIONS SUIVANTES :
a) Les travaux d’installation et le câblage électrique
devront être effectués par une ou des personnes
qualifiées, conformément aux codes et normes
applicables, y compris la construction anti-
incendie.
• Noir sur noir
• Blanc sur blanc
• Vert sur vert
La méthode suivante est l’installation standard.
Il peut y avoir des cas différents selon la structure du plafond où le
support de montage est placé ou la forme et les conditions de
montage du panneau de bois.
Dans ce cas, arrangez le mieux possible selon les conditions à
l’emplacement où la hotte d’aspiration doit être installée.
3
Retirez le ventilateur de la hotte d'aspiration.
(1) Débranchez le connecteur qui provient du moteur du ventilateur.
(2) Retirez les 3 vis, puis enlevez le ventilateur en le glissant
latéralement de façon à dégager les 4 crochets.
(3) Soulevez le ventilateur vers le haut tout en évitant de toucher
l'étrier.
Vis
Filtre
Couvercle
avant
Carton
Ampoule
(Non fourni)
Moteur
Etrier
Etrier
Crochet
Ventilateur
Vis
Connecteur
Collier de serrage
Crochet
(2)
(3)
(1)
6
A l'aide des rondelles, des rondelles à ressort et des écrous couplés,
fixez solidement la hotte d'aspiration aux 4 tiges filetées.
4
Tenez la hotte d'aspiration
à la verticale, et tout en
insérant l'orifice
d'échappement dans la
conduite, insérez les 4
tiges filetées dans les
orifices des coins de la
hotte d'aspiration.
Remarque:
A ce stade, fixez solidement
l'étrier de montage pour faciliter
l'installation de la hotte
d'aspiration par la suite.
2
Retirez les filtres en
desserrant les 2 vis.
Retirez alors les 5
vis de fixation du
couvercle avant et
retirez le couvercle
avant.
7
Connectez la conduite et le joint de conduite, puis fixez le joint de
conduite fermement et hermétiquement avec du ruban ignifuge comme
du ruban de conduite, etc. (non fourni)
Ruban non inflammable
Etrier
Crochet
Crochet
Crochet
Ventilateur
Vis
Connecteur
Collier de serrage
Moteur
Etrier
Remarque:
Si le rubannage est impossible de l'extérieur, retirez l'orifice
d'échappement et insérez la conduite directement dans la hotte
d'aspiration, puis effectuez le rubannage intérieur sur l'extrémité de la
conduite. Dans ce cas, il faudra absolument fixer un cache de conduite
avec amortisseur.
Ruban
non inflammable
Orifice
d'échappement
Conduite
Conduite
Hotte d'aspiration
2
Raccordez le connecteur des fils du moteur, et fixez-le à l’aide du
collier de serrage.
4
Installez le couvercle avant,
et fixez-le à l'aide des 5 vis.
Ensuite, fixez les filtres.
Rondelle*
* Non fournis
Rondelle à ressort*
Ecrou*
ATTENTION:
PRÉCAUTION:
ATTENTION:
PRÉCAUTION:
PRÉCAUTION:
ATTENTION:
MANUEL D’INSTALLATION
HOTTE D’ASPIRATION
7. Eloignez vos mains et les objets du ventilateur lorsqu’il
tourne. La hotte d’aspiration pourrait vous blesser ou
être elle-même endommagée.
2. Pour réduire les risques d’incendie ou
d’électrocution n’utilisez pas cet appareil avec un
dispositif de commande de vitesse à semi-
conducteurs.
Ne retirez pas le carton de protection du
bouton avant de passer à “4. Montage
Final et Vérification”.
PRÉCAUTION:
3
Retirez le carton de protection du bouton.
Retirez sans faute
le carton de
protection du
bouton, sinon
il y a un risque
d’incendie.
ATTENTION:
• Vérifiez que la hotte d’aspiration est correctement installée, une installation
incorrecte peut entraîner le détachement de la hotte d’aspiration et
l’appareil pourrait tomber.
ATTENTION:
• La forme de la chemise indiquée dans le manuel d’installation est
donnée uniquement à titre indicatif.
CAUTION:
