Fujioh BUF-06W User manual

Tighten screws to fix
Liner
Screw-washer
[Right & left,
each two (2) places]
[Securing plate turns
while passing through
the opening of Liner]
Securing plate
Four screws (M5×30)
Liner

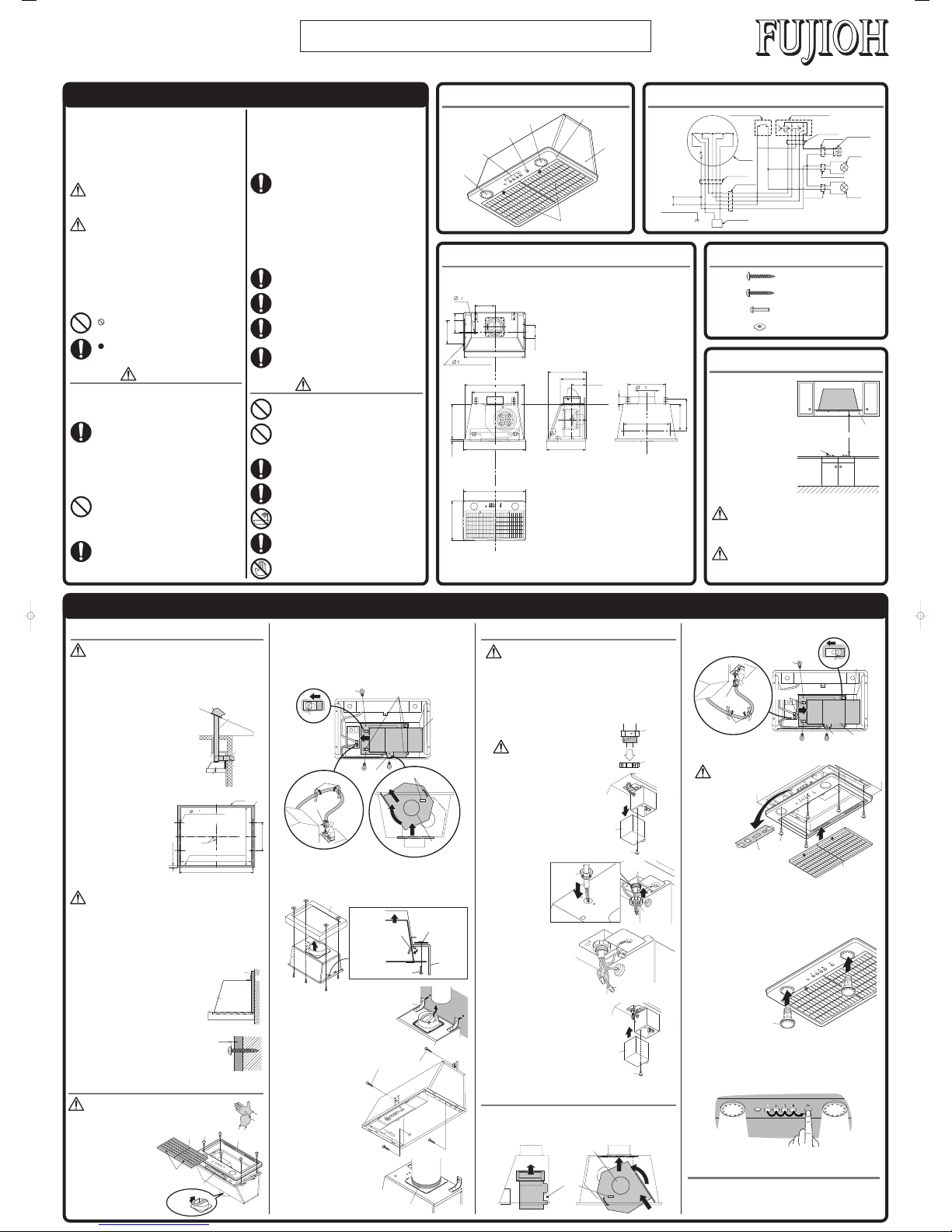

INSTALLATION MANUAL
Model: BUF-06W
Before installation and operation, read these instructions carefully
and use this product only in the manner described by the
manufacturer in the operation manual.
The instruction shown below are used to alert you to potential
personal injury and property damage hazards.
There are three hazard classifications based on potentially
dangerous situations.
Obey all safety instructions that show these symbols to avoid
possible injury, death and property damage.
SAFETY INSTRUCTIONS
WARNING: WARNING indicates a potentially
hazardous situation which, if not
avoided, could result in death or
serious injury.
CAUTION: CAUTION indicates a potentially
hazardous situation which, if not
avoided, may result in minor or
moderate injury.
NOTE:The safety instructions are explained with the following
pictographic symbols.
means forcible execution. It indicates actions, if
any, that must be done.
WARNING
1. TO REDUCE THE RISK OF FIRE, ELECTRIC
SHOCK, OR INJURY TO PERSONS, OBSERVE
THE FOLLOWING:
a) Use this unit only in the manner intended by the
manufacturer. If you have questions, contact the
manufacturer.
b) Before servicing or cleaning unit, switch power
off at service panel and lock the service
disconnecting means to prevent power from being
switched on accidentally. When the service
disconnecting means cannot be locked, securely
fasten a prominent warning device, such as a tag,
to the service panel.
CAUTION
INSTALLATION
1. Preparation
2. Range Hood Mounting
6
Tighten both the left and
right screws, and fix the
range hood securely
adding 4 more supplied
washer head wood
screws to the holes on
the hangers and back of
the range hood.
3. Connecting Power Supply Wires
1
Remove the nut from the conduit
connector at the end of power wiring.
2
Remove one screw fixing the
wire cover and detach it.
4. Final Assembly and Check
Range Hood
3. Read specification label on this product for further
information and requirements.
2. To reduce the risk of fire and to properly exhaust
air, be sure to duct air outside. Do not vent exhaust
air into spaces within walls or ceilings or into attics,
crawl spaces, or garages.
6. Fasten the filter and other parts securely. Incorrect
attachment may result in personal injury or
property damage.
4. Use only for the purpose of kitchen ventilation.
1. For general ventilating use only. Do not use to
exhaust hazardous or explosive material and
vapors.
5. Do not install this range hood in the bathroom or
in other wet rooms since electrical shock and
damage may result.
2. To reduce the risk of fire or electric shock, do not
use this product with any solid-state speed control
device.
b) Sufficient air is needed for proper combustion and
exhausting of gases through the flue (chimney)
of fuel burning equipment to prevent back drafting.
Follow the heating equipment manufacturer’s
guidelines and safety standards such as those
published by the National Fire Protection
Association (NFPA), and The American Society
for Heating, Refrigeration and Air Conditioning
Engineers (ASHRAE), and the local code
authorities.
c) When cutting or drilling into wall or ceiling, do not
damage electrical wiring and other hidden utilities.
d) Ducted fans must always be vented to the
outdoors.
e) This unit is designed for ducted or ductless
installation. When ductless kit part numbers
FDK-06A is installed, this unit is certified ductless.
The end user is responsible to ensure compliance
with all Federal, State and Local Environmental
and Fire codes.
1
According to the conditions where the
range hood is installed, determine
whether it will be discharged vertically
or horizontally (7” round duct). For
vertical or horizontal discharge, run
duct work between the hood location
and the roof cap or wall cap.
For best result in either direction, use
a minimum number of transitions and
elbows. Be sure to attach a roof cap
or wall cap to avoid rain/wind entry.
2
The range hood unit
must be mounted to a
liner which has the
following dimensions.
Install the liner securely
after checking that the
opening size of the liner
is the same as the
figure right.
• If the range hood is not installed properly, it could become detached
and fall.
• Ensure that the metal duct does not touch other metal housing
materials, otherwise fire or electric shock could result.
• When the liner is installed in the wooden hood, the inside of the
wooden hood placed above the cooking surface must be fully
covered by the metal barrier including bottom edges. Select a
suitable liner and metal barrier according to the size and shape of
the wooden hood and install properly.
• The liner should be installed tightly. If the liner installation is not
correct, the range hood unit may become detached and fall.
• Wear working gloves to avoid injury.
CAUTION:
• Electrical wiring should be done by a qualified person(s) in
accordance with all applicable codes and standards, including
fire-rated construction. An unqualified person doing the work could
result in fire, electric shock or injury.
• This range hood uses 120V AC. Do not connect to other voltage
since fire, electric shock or damage could result.
Be sure to switch power OFF at service panel before wiring.
3
Connect the conduit through the connecting
hole of the body using the nut previously
removed.
4
Connect wires tightly and
securely using wire
connectors (not supplied).
Connect the electrical
wires as follows:
5
Replace the wire cover with
the screw removed previously.
Make sure that all wires are
connected properly and
enclosed inside of the wiring
compartment.
4
Hold up the range hood and align the 4 screw holes of the liner
and range hood, then fix securely using the supplied screws
(M5×30) and nuts.
Note: Fasten all the screws and nuts evenly.
CAUTION: CAUTION used without the safety
alert symbol indicates a potentially
hazardous situation which, if not
avoided, may result in property
damage.
means prohibition. It indicates actions, if any,
that mustn’t be done.
4. TO REDUCE THE RISK OF FIRE, USE ONLY
METAL DUCTWORK.
5. This unit must be grounded.
CIRCUIT DIAGRAM
6. Install this range hood to a liner. Check that the
hood is correctly installed, since incorrect
installation could result in the range hood
becoming detached and falling off.
7. Connect only to an AC120 Volt power source or
the range hood could result in fire, electric shock,
and damage.
DIMENSIONS
CAUTION:
WARNING:
WARNING:
2
Detach the filters by
loosening 2 screws.
Remove 5 screws
fixing the front
cover and detach
the front cover.
(Unit: inch)
NAMES OF PARTS
RANGE HOOD LOCATION
1
The range hood must be
installed just above the
cooktop.
2
The minimum distance
from the cooking surface
to the bottom of the range
hood must be 24".
3
The total weight of the
BUF-06W range hood
unit is 35.2 lbs. (16 kg)
4
Power requirements are:
AC120 V, 60 Hz, 3.0 Amp
• Check that the hood is correctly installed, since incorrect
installation could result in the detachment of the range
hood and the unit could fall.
WARNING:
ACCESSORIES
Screw M5×30
Four (4) pieces
Nut with plate
Four (4) pieces
Screw M5.1×45
Four (4) pieces
14-5/8" or 16-1/8"
16-5/8"
14-7/8"
3-1/8"
9/16" 15"
12-5/8"
6-5/16"
16-3/8"
8-9/16"
4-∅1/4" Holes for
mounting range hood
∅7/8"
16-7/8"
9-13/16"
5-1/2"
11"
∅6-15/16"
8-1/4"
26"
19-13/16"
26-3/4"
19-11/16"
27"
25-1/16"
24" (Minimum)
Cook top
Liner
26"
9-13/16"
Range hood cutout
Center line
Front
Liner Dimensions (Unit: inch) Liner
4-∅1/4" Holes for
mounting range hood
15-15/16"
25-3/16"
min. 11/16"
Loosen 2 screws
to remove the filter.
Front Cover
Screw
Cardboard
(Do not remove yet.)
Detach
the tape.
Tape
Filter
Hanger
Non-flammable tape
Conduit
(Not supplied)
Nut
(Not supplied)
Wire cover
Screw
Conduit
Nut
Wire connector
(Not supplied)
Wire cover
Screw
Push to turn ON
120V
60Hz
Connector
Connector
Connector
Connector
Connector
Connector
Motor
Red Orange
Orange
White
White
White
White
White White
White
Black
Green
Blue
Blue
Brown
Brown
Black
Black
Black
Black
Black
Black
White
Black
Black
Grey
Ye llow Ye llow
Ye llow
Pilot Lamp
Lamp
Lamp
Fan SwitchLamp Switch
Capacitor
3/4" thickness
wood panel is required
Liner
Fan unit
Wall
3
Make sure that a 3/4” thickness
wood panel for mounting the range
hood is fixed on the wall where the
range hood is installed.
Note: If no wood panel is found on
the wall, be sure to prepare
one referring to the figure.
4
Referring to “DIMENSIONS” above, insert 2
supplied wood screws into the mounting wall for
the left and right hangers. Allow about 1/4” space
between the wall and screw-heads for hanging.
1/4"
5
With inserting the exhaust
port into the duct, hook both
the left and right hangers on
the screws provided in
“Preparation” step 4.
7
Make the duct joint secure and
air-tight using non-flammable
tape such as duct tape, etc.
(Not supplied)
7" round duct
(For vertical
discharge)
Range hood
Soffit
Roof cap
Wall cap
7" round duct
(For horizontal
discharge)
1
Detach the tape on
the exhaust port.
3. TO REDUCE THE RISK OF FIRE, ELECTRIC
SHOCK, OR INJURY TO PERSONS, OBSERVE
THE FOLLOWING:
a) Installation work and electrical wiring must be
done by a qualified person(s) in accordance with
all applicable codes and standards, including fire-
rated construction.
• Black to Black
• White to White
• Green to Green
WARNING:
Screw M4.5×45
Two (2) pieces
1U03 1383
7. Keep your hands and other objects away from
the fan while it is in motion. The range hood may
injure you or damage itself.
Do not remove the switch’s protective
cardboard until proceeding to “4. Final
Assembly and Check”.
CAUTION:
Assembly
1
Attach the fan unit while avoiding the bracket, and fix it
using 3 screws.
Motor
Bracket
Connector
Wire-clamp
Screw
Hook
Fan
Unit
Bracket Hook
Hook
2
Connect the motor wire connector, and secure it with 2 wire-
clamps.
Screw
Filter
Cardboard
4
Attach the front cover,
and secure it with 5 screws.
Then attach the filters.
Remove the protective
cardboard without fail,
otherwise there is a risk
of fire.
WARNING:
3
Remove the switch’s protective cardboard.
Bulb
(Not supplied)
5
Two 50 Watt halogen light bulbs (not supplied) can be mounted
in this range hood.
Prior to function check, install light bulbs (PAR20 bulb, with base
diameter 26 mm: medium base), rated 120 V - 50 Watt or below.
The following light bulbs are recommended for this range hood.
•GE Model No. 50PAR20H/FL25
•SYLVANIA Model No. 50PAR20/HAL/DL/NFL
Turn the lamps clock-wise
to install them.
Check
1
Turn on the electrical circuit to the range hood.
2
Make sure that the switches and light operate correctly.
Refer to page 4 of the Operation Manual.
3
Make sure that the range hood functions properly and it has no
abnormal noises and/or vibration.
3
Remove the fan unit from the range hood.
(1) Unplug the connector coming from the fan motor.
(2) Remove 3 screws, then detach the fan unit with sliding it
laterally to disengage from 4 hooks.
(3) Pull up the fan unit while avoiding the bracket.
Motor
Bracket
(3)
Hook
(2)
(1)
Connector
Wire-clamp
Hook
Fan Unit
Screw
Bracket
5. Explanation to the End User
(1) Referring to the Operation Manual, explain the operation of this
range hood to end users.
(2) The Installation Manual and Operation Manual should be given to
the end user.
Filter
Lamp Switch
Fan Switch
Lamp
(Not supplied)
Lamp
(Not supplied)
Front Cover
Enclosure
•To protect hands from injury, wear working gloves when
installing the range hood.
CAUTION:
CAUTION:
• The liner shape illustrated in this installation manual is only for
reference.

Couvercle
des fils
Vis
Serrez les vis pour fixer.
Chemise
Rondelle de vis
[droite et gauche,
deux (2) endroits chaque]
[La plaque de fixation
tourne quand vous la
passez dans l’ouverture
de la chemise.]
Plaque de fixation
Quatre vis (M5×30)
Chemise
Ampoule
(Non fourni)
Filtre
Bouton de lampe
Bouton de ventilateur
Lampe
(Non fourni)
Lampe
(Non fourni)
Couvercle avant
Caisson
MANUEL D’INSTALLATION
Modèle : BUF-06W
Lisez attentivement ces instructions avant d’installer et de faire
fonctionner l’appareil et utilisez celui-ci uniquement de la manière
indiquée par le fabricant dans le mode d’emploi.
Les instructions indiquées ci-dessous sont utilisées pour vous
avertir des blessures personnelles ou des dégâts pouvant
éventuellement se produire.
Les avertissements ont été classifiés en trois catégories sur la
base de situations potentiellement dangereuses.
Respectez les consignes de sécurité indiquées par ces symboles
pour éviter les blessures, la mort ou les dégâts matériels.
INSTRUCTIONS DE SÉCURITÉ
REMARQUE :Less précautions de sécurité sont expliquées avec
les pictogrammes suivants:
signifie exécution forcée. Indique des actions qui
doivent être exécutées.
ATTENTION
1. POUR RÉDUIRE LES RISQUES D’INCENDIE,
D’ÉLECTROCUTION OU DE BLESSURES
PERSONNELLES, OBSERVEZ LES
PRÉCAUTIONS SUIVANTES:
a) Utilisez cet appareil uniquement de la manière
indiquée par le fabricant. Si vous avez des
questions, contactez le fabricant.
b) Avant de réparer ou de nettoyer l’appareil, mettez-
le hors tension sur le panneau de service et coupez
le courant de rupture de service pour éviter que
l’appareil ne soit remis sous tension
accidentellement. Si le courant de rupture de
service ne peut pas être coupé, fixez un moyen
d’avertissement visible, comme une étiquette, sur
le panneau de service.
PRÉCAUTION
INSTALLATION
1. Préparation
2. Montage de la hotte d’aspiration
6
Serrez les deux vis
gauche et droite, et fixez
solidement la hotte
d’aspiration en ajoutant
les 4 autres vis à bois
avec tête à rondelle
fournies dans les
orifices des ferrures de
suspension, puis sur le
panneau arrière de la
hotte d’aspiration.
3. Connexion des câbles d’alimentation
1
Retirez l’écrou du connecteur de la conduite
à l’extrémité du câblage d’alimentation.
2
Retirez la vis qui fixe le couvercle
des fils et retirez le couvercle.
5
Vous pouvez installer deux ampoules à halogène de 50 Watts
(non fournies) dans cette hotte d’aspiration.
Avant de vérifier le fonctionnement, fixez les ampoules (ampoule
PAR20, dans le socle, 26 mm de diamètre ; socle moyen), d’une
capacité nominale de 120 V - 50 Watts ou inférieure.
HOTTE D’ASPIRATION
3. Lisez l’étiquette des spécifications de cet appareil pour
des informations et renseignements supplémentaires.
2. Pour réduire les risques d’incendie et pour évacuer
correctement l’air, veillez à conduire l’air vers l’extérieur.
N’évacuez pas l’air dans les espaces entre murs et
plafonds, ou dans des greniers, espaces confinés ou
garages.
6. Fixez correctement le filtre et les autres pièces. Une
fixation incorrecte peut provoquer des blessures
personnelles ou des dégâts matériels.
4. Utilisez uniquement cet appareil pour la ventilation de
la cuisine.
1. Pour ventilation générale uniquement. Ne pas utiliser
pour évacuer des substances ou des vapeurs
dangereuses ou explosives.
5. N’installez pas la hotte d’aspiration dans la salle de bains
ou dans d’autres pièces humides car des électrocutions
ou des dégâts peuvent se produire.
2. Pour réduire les risques d’incendie ou
d’électrocution n’utilisez pas cet appareil avec un
dispositif de commande de vitesse à semi-
conducteurs.
b) De l’air en suffisance doit être prévu pour la bonne
combustion et l’évacuation des gaz par la
cheminée des équipements de combustion du
carburant pour éviter les décharges en retour.
Suivez les directives du fabricant de l’appareil de
combustion ainsi que les normes de sécurité
comme celles publiées par la National Fire
Protection Association (NFPA), The American
Society for Heating, Refrigeration, Air Conditioning
Engineers (ASHRAE) et les autorités du code local.
c) Si vous découpez ou percez un mur ou un plafond,
n’endommagez pas le câblage électrique ou les
autres installations dissimulées.
d) Le ventilateur à conduite doit toujours être évacué
vers l’extérieur.
e) Cette unité est conçue pour l’installation avec ou
sans conduites métalliques. Quand des pièces de
kit sans conduites métalliques FDK-06A sont
installées, elle est certifiée sans conduites
métalliques.
L’utilisateur est responsable de la conformité avec
tous les codes environnementaux et de lutte contre
l’incendie fédéraux, d’état et locaux.
1
Selon les conditions d’installation de la
hotte d’aspiration, déterminez si
l’évacuation doit se faire verticalement ou
horizontalement (Conduite ronde de 7").
Pour l’évacuation verticale ou horizontale,
faites passer la conduite entre
l’emplacement de la hotte et l’emplacement
du capuchon de toit ou de mur.
Pour obtenir les meilleurs résultats quelle
que soit la direction, utilisez un minimum
de transitions et de coudes. Fixez bien un
capuchon de toit ou de mur pour éviter
toute pénétration d’eau de pluie/vent dans
la conduite d’échappement.
2
La hotte d’aspiration doit âtre
montée sur une chemise ayant
les dimensions suivantes.
Installez la chemise
solidement après avoir vérifié
que la taille de l’ouverture de
la chemine est la même que
sur la figure ci-dessous.
• Si la hotte d’aspiration n’est pas correctement installée, elle peut
se détacher et tomber.
• Assurez-vous que la conduite métallique n’entre pas en contact
avec d’autres matériaux de revêtement, ceci pouvant provoquer
un incendie ou une électrocution.
• Quand la chemise est installée dans la hotte en bois, l’intérieur de
la hotte en bois placée au-dessus de la surface de cuisson doit être
totalement recouvert par la barrière métallique, y compris les bords
inférieurs. Choisissez une chemise et une barrière métallique
adaptées à la taille et à la forme de la hotte en bois et installez-les
correctement.
• La chemise doit être installée sans jeu. Si la chemise n’est pas
installée correctement, la hotte d’aspiration risque de se détacher
et de tomber.
• Mettez des gants de travail pour éviter de vous blesser.
PRÉCAUTION:
5. Explications à l’utilisateur
(1) Expliquez le fonctionnement de cette hotte d’aspiration à l’utilisateur
en vous référant au mode d’emploi.
(2) Le manuel d’installation et le mode d’emploi doivent être remis à
l’utilisateur.
Vérification
1
Mettez le circuit électrique de la hotte d’aspiration sous tension.
2
Vèrifiez si les interrupteurs et l’éclairage fonctionnent
correctement. Reportez-vous en page 4 du mode d’emploi.
3
Vérifiez que la hotte d’aspiration fonctionne correctement et
qu’elle n’émet pas de bruit anormal et/ou de vibrations.
• Le câblage électrique devra âtre effectué par une ou des personnes
qualifiées, conformément aux codes et normes applicables, y
compris la construction anti-incendie. Des travaux effectués par
une personne non qualifiée peuvent provoquer un incendie, une
électrocution ou des blessures.
• Cette hotte d’aspiration fonctionne sur courant secteur 120 V. Ne la
branchez pas sur une autre tension pour éviter de provoquer un
incendie, une électrocution ou des dégâts matériels.
Veillez à mettre hors tension sur le panneau
de service avant de procéder au câblage.
3
Connectez la
conduite par l’orifice
de connexion du
corps à l’aide de
l’écrou
précédemment
retiré.
4
Connectez les fils électriques
de la manière suivante :
Serrez les fils bien fermement
en utilisant des connecteurs
de fils (non fournis).
5
Remettez le couvercle des fils en
place à l’aide de la vis que vous
avez retirée précédemment.
Veillez à ce que tous les fils
soient conectés correctement et
enfermés dans le compartiment
de câblage.
4
Saisissez la hotte d’aspiration et alignez les 4 orifices de vis de la
chemise sur ceux de la hotte d’aspiration, puis fixez à fond à l’aide
des vis fournies (M5 ×30).
Remarque: Serrez bien toutes les vis et tous les écrous à fond.
signifie interdiction. Indique des actions qui ne
doivent pas être effectuées.
4. POUR RÉDUIRE LES RISQUES D’INCENDIE,
UTILISEZ UNIQUEMENT DES CONDUITES
MÉTALLIQUES.
5. Cet appareil doit être mis à la terre.
SCHÉMA DE CÂBLAGE
6. Installez cette hotte d’aspiration sur une chemise.
Vérifiez si la hotte est bien en place, car toute
installation incorrecte peut entraîner le
desserrement et la chute de la hotte.
7. Ne branchez que sur une source d’alimentation
secteur de 120 volts car sinon la hotte d’aspiration
risque de provoquer un incendie, une électrocution
et des dégâts.
TAILLE ET DIMENSIONS
PRÉCAUTION:
ATTENTION:
• Vérifiez que la hotte d’aspiration est correctement installée,
une installation incorrecte peut entraîner le détachement
de la hotte d’aspiration et l’appareil pourrait tomber.
ATTENTION:
• La forme de la chemise indiquée dans le manuel d’installation est
donnée uniquement à titre indicatif.
CAUTION:
ATTENTION:
2
Retirez les filtres en
desserrant les 2 vis.
Retirez les 5 vis de fixation
du couvercle avant et
retirez le couvercle avant.
(Unité: pouces)
NOMENCLATURE
EMPLACEMENT DE LA HOTTE D’ASPIRATION
1
La hotte d’aspiration doit
être installée directement
au-dessus de la
cuisinière.
2
Une distance minimum
de 24" doit être prévue
entre la surface de
cuisson et le bas de la
hotte d’aspiration.
3
Le poids total de la hotte
d’aspiration BUF-06W
est : 35.2 lbs. (16 kg)
4
L’alimentation électrique
requise est de :
CA120 V, 60 Hz, 3.0 Amp
• Pour vous protéger les mains, mettez des gants de travail
lorsque vous installez la hotte d’aspiration.
PRÉCAUTION:
ACCESSOIRES
Vis M5×30
Quatre (4) pcs.
Ecrous avec plaque
Quatre (4) pcs.
Vis M5.1×45
Quatre (4) pcs.
14-5/8" or 16-1/8"
16-5/8"
14-7/8"
3-1/8"
9/16" 15"
12-5/8"
6-5/16"
16-3/8"
8-9/16"
4-
Æ 1/4"
Trous pour le montage
de la hotte d’aspiration
Æ 7/8"
16-7/8"
9-13/16"
5-1/2"
11"
Æ 6-15/16"
8-1/4"
26"
19-13/16"
26-3/4"
19-11/16"
27"
25-1/16"
24" (Minimum)
Surface de cuisson
Chemise
26"
9-13/16"
Découpe de hotte d’aspiration
Axe
Avant
Chemise Dimensions
(Unité: pouces) Chemise
4- Æ 1/4"
Tr ous pour le montage
de la hotte d’aspiration
15-15/16"
25-3/16"
min. 11/16"
Vis
Carton
Ruban
Retirez les 2 vis,
puis enlevez les filtres
Filtre Couvercle avant
Décollez
le ruban.
Ferrure de
suspension
Ruban de
conduite, etc.
Conduite
(Non fourni)
Ecrou
(Non fourni)
Conduite
Ecrou
Connecteurs de fils
(Non fournis)
Couvercle
des fils
Vis
Enfoncé
120V
60Hz
Connecteur
Connecteur
Connecteur
Connecteur
Connecteur
Connecteur
Moteur
Rouge Orange
Orange
Blanc
Blanc
Blanc
Blanc
Blanc Blanc
Blanc
Noir
Ver t
Bleu
Bleu
Marron
Marron
Noir
Noir
Noir
Noir
Noir
Noir
Blanc
Noir
Noir
Gris
Jaune Jaune
Jaune
Lampe pilote
Lampe
Lampe
Bouton de ventilateurBouton de lampe
Capaciteur
Panneau de bois
de 3/4" d’épaisseur
Chemise
Ventilateur
Mur
3
Assurez-vous qu’il y a un panneau de bois
de 3/4" d’épaisseur fixé au mur pour le
montage de la hotte d’aspiration, à l’endroit
où vous souhaitez installer la hotte
d’aspiration.
Remarque:
S’il n’y a pas de panneau de bois sur le mur,
préparez-en un en vous reportant à la figure.
4
En vous reportant à “DIMENSIONS” ci-dessus,
insérez les 2 vis à bois fournies dans le mur de
montage pour les ferrures de suspension gauche et
droite. Laissez un espace d’environ 1/4” entre le
mur et les têtes de vis pour l’accrochage de la hotte.
1/4"
5
Après avoir inséré l’orifice
d’échappement dans la
conduite, accrochez les ferrures
de suspension gauche et droite
aux vis fixées à l’étape 4 de
“Préparation”.
7
Connectez la conduite et le joint
de conduite, puis fixez le joint de
conduite fermement et
hermétiquement avec du ruban
ignifuge comme du ruban de
conduite, etc. (non fourni)
Conduite ronde
de 7"
(pour évacuation
verticale)
Hotte
d'aspiration
Intrados
Cache de
plafond
Cache mural
Conduite
(Pour
évacuation
horizontale)
1
Décollez le ruban adhésif de l’orifice d’échappement.
3. POUR RÉDUIRE LES RISQUES D’INCENDIE,
D’ÉLECTROCUTION OU DE BLESSURES
PERSONNELLES, OBSERVEZ LES
PRÉCAUTIONS SUIVANTES :
a) Les travaux d’installation et le câblage électrique
devront être effectués par une ou des personnes
qualifiées, conformément aux codes et normes
applicables, y compris la construction anti-incendie.
• Noir sur noir
• Blanc sur blanc
• Vert sur vert
ATTENTION:
ATTENTION:
ATTENTION indique une situation
potentiellement dangereuse qui, si
elle n’est pas évitée, peut provoquer
un décès ou des blessures graves.
PRÉCAUTION:
PRÉCAUTION indique une situation
potentiellement dangereuse qui, si
elle n’est pas évitée, peut provoquer
des blessures mineures ou légères.
PRÉCAUTION:
PRÉCAUTION sans le symbole
d’avertissement, indique une situation
potentiellement dangereuse qui, si
elle n’est pas évitée, peut provoquer
des dégâts matériels. Vis M4.5×45
Deux (2) pcs.
1U03 1383
7. Eloignez vos mains et les objets du ventilateur lorsqu’il
tourne. La hotte d’aspiration pourrait vous blesser ou
être elle-même endommagée.
Ne retirez pas le carton de
protection du bouton avant
de passer à “4. Montage
Final et Vérification”.
PRÉCAUTION:
3
Retirez le ventilateur de la hotte d'aspiration.
(1) Débranchez le connecteur qui provient du moteur du
ventilateur.
(2) Retirez les 3 vis, puis enlevez le ventilateur en le glissant
latéralement de façon à dégager les 4 crochets.
(3) Soulevez le ventilateur vers le haut tout en évitant de toucher
l'étrier.
(2)
(3)
Moteur
Etrier
Crochet
Connecteur
Collier de serrage
(1)
Etrier
Crochet
Ventilateur
Vis
4. Montage Final et vérification
Montage
1
Fixez le ventilateur vers le haut tout en évitant de toucher l'étrier,
et fixez-le à l'aide de 3 vis.
Moteur
Etrier
Crochet
Etrier Crochet
Crochet Ventilateur
Vis
Connecteur
Collier de serrage
2
Raccordez le connecteur des fils du moteur, et fixez-le à l’aide
du collier de serrage.
3
Retirez le carton de protection du bouton.
Les ampoules suivantes sont recommandées
pour cette hotte d'aspiration.
•Modèle n˚ 50PAR20H/FL25 de GE Co.
•Modèle n˚ 50PAR20/HAL/DL/NFL
de SYLVANIA Co.
Tournez les ampoules
dans le sens des
aiguilles d’une montre
pour les fixer.
Vis
Carton
Filtre
4
Installez le couvercle avant,
et fixez-le à l'aide des 5 vis.
Ensuite, fixez les filtres.
Retirez sans faute
le carton de
protection du
bouton, sinon
il y a un risque
d’incendie.
ATTENTION:
