Fujitsu D3220 User manual

Mainboard
Short Description
Mainboard
D3220/D3221/D3222/D3227

Congratulations on buying an innovative
product from Fujitsu.
The latest information about our products, tips, updates etc. can be found
on the Internet at: "http://www.fujitsu.com/fts/"
For driver updates, go to: "http://support.ts.fujitsu.com/download"
Should you have any technical questions, please contact:
• our Hotline/Service Desk (see the Service Desk list or visit:
"http://support.ts.fujitsu.com/contact/servicedesk")
• Your sales partner
• Your sales office
We hope you enjoy working with your new Fujitsu system!

Published by / Contact address in the EU
Fujitsu Technology Solutions GmbH
Mies-van-der-Rohe-Straße 8
80807 Munich, Germany
"http://www.fujitsu.com/fts/"
Copyright
©Fujits
u Technology Solutions GmbH 2013. All rights reserved.
Publication Date
04/2013
Order No.: A26361-D3220-Z320-1-7419, edition 1

Internal connectors and slots
Channel B, Slot 2
Channel B, Slot 4
Channel A, Slot 1
Channel A, Slot 3
Audio PS2
COM
DP USB
14+15
2.0
3.0
PCIe4
Power Supply
USB 9
PC2009
Temp. Sensor
Temp. Sensor
LAN
LAN
USB
CPU
LGA1150
(Internal)
(Front)
(Internal)
(Front)(Front)
External connectors rear
1
2
1 = 5V USB
2 = 5V USB
3 = Data negative Port X
4 = Data negative Port Y
6 = Data positive Port Y
Data positive Port X
7 =
5 =
GND
8 = GND
9 = Key
10 = Not connected
Front panel
USB 3.0 1 = 5V USB
2 = USB3_RX negative (P2)
3 = USB3_RX positive (P2)
4 = GND
USB3_TX negative (P2)
5 =
19
1
6 = USB3_TX positive (P2)
7 = GND
8 = Data negative (P2)
9 = Data positive (P2)
10 = FP Detect
11 = Data positive (P3)
12 = Data negative (P3)
13 = GND
14 = USB3_TX positive (P3)
USB3_TX negative (P3)
15 =
16 = GND
17 = USB3_RX positive (P3)
18 = USB3_RX negative (P3)
19 = 5V USB
20 = Not connected
USB 3.0
USB 2.0 DVI-D
1
2
1 =
2 =
3 =
Audio Front Panel Connector
Mic Left
Mic Right
FP Present Detect
Headphone out Right 8 =
Analog GND 4 =
5 =
6 =
7 =
9 =
Jack Detect Mic
Analog GND
Key
Jack Detect Headphone
USB 2.0 Recovery inserted = The system starts
1
2
HD-LED
Recovery
Reset
Power
On/Off
Power LED
from USB stick and allows a BIOS recovery.
Details can be found in the BIOS manual.
Speaker-
Speaker+
Button
Power
Button
Power
Fujitsu

Internal connectors and slots
List of onboard Features D3220 D3221 D3222 D3227
CPU Socket LGA1150 LGA1150 LGA1150 LGA1150
Chipset Intel® B85 Intel® Q85 Intel® Q87 Intel®
C226
Board size μATX μATX μATX μATX
DVI-D / DVI-I / VGA / DP (DisplayPort)* /
HDMI
/-/
//-
/-/
//-
/-/
//-
/-/
//-
Stereo Audio / 5.1 Multichannel Audio /
S/PDIF -/ /- -/ /- -/ /- -/ /-
Buzzer / int. Speaker Support /-/ -/ -/
LAN: 1 Gbit / 100 Mbit / 10 Mbit / / / / / / / /
LAN: WoL / Remote Boot ////
LAN: iAMT (Version) / DASH - / - (3.2) / (9.0) / (9.0) /
SATA**: 6 Gb/s (Ports) / 3 Gb/s (Ports) 4 / - 4 / 2*** 6 / - 6 / -
eSATA-support
PCIe 3.0 / PCIe 2.0 ////
Supported RAID Levels: 0 / 1 / 5 / 10 - / - / - / - - / - / - / - /// ///
Intel® Smart Response Technology --
FireWireTM /USB2.0/USB3.0 -/ /-/ /-/ /-/ /
PS2 / COM Port ////
FAN monitored and controlled: PSU**** /
CPU (FAN1) / System (FAN2) / AUX2 (FAN3) -/ //- -/ //- / /
/ * ///
TEMP monitored: CPU / Onboard 1 /
Onboard 2 / Onboard 3 / Chipset / Super I/O
///
/ /
///
/ /
///
/ /
/ / /
/ /
Extended Lifetime -
TPM / TPM Modulee support -/ /- /- /-
Special onboard features D3220 D3221 D3222 D3227
Green Edition -
Silent Fan / Silent Fan LT / System Guard /
Silent Drives -/ / / -/ / / /-/ //-/ /
Recovery BIOS / Desk Update / Multi Boot / / / / / / / /
HDD Password
Keyboard Power Button / Low Power Soft
Off / USB Power Off / / / / / / / /
Support for FTS PCIe DP (DisplayPort) card
*not supported by D322X-A
** maximum supported Transfer Rate per Port
*** D3221-A supports 1 Port 3 Gb/s
**** not supported by standard Power Supplies
Fujitsu

Internal connectors and slots
Special Features
Green Edition Halogen-free product
Silent Fan OS Independent, temperature related full featured silent fan control
System Guard View and adjust Silent Fan (only OEM version) / Silent Fan LT
Silent Drives Noise reduction for optical and hard disk drives
Recovery BIOS Restores a corrupted BIOS
Desk Update Simple driver update with DU DVD
Multi Boot Comfortable boot from any boot device
HDD Passwort Access protection for disk drives
Silent Fan LT OS Independent, temperature related silent fan control
Keyboard Power
Button Fujitsu Technology Solutions Keyboard Power Button Support
Low Power Soft Off Reduced Energy consumption in shut down
USB Power Off Enable/Disable USB Power via BIOS in shut down mode
Support for FTS PCIe
DP (DisplayPort) card
Optional D3213 DP (DisplayPort) card must be equipped on PCIe x4
(mechanical x16) Slot
Risk of Explosion if battery is replaced by an incorrect type.
Dispose of used batteries according to the instructions.
Il y a risque d’explosion si la batterie est remplacée par une batterie de type incorrect.
Mettre au rebut les batteries usagées conformément aux instructions.
Explosionsgefahr, wenn die Batterie mit einem inkorrekten Batterietyp ersetzt wird.
Alte Batterien gemäß Gebrauchsanweisung entsorgen.
Fujitsu

Internal connectors and slots
Fujitsu

Mainboard
D3220/D3221/D3222/D3227
First-time setup
Deutsch 7
English 15

Inhalt Deutsch - 1
DeutschInhalt
KurzbeschreibungdesMainboards .................................................... 3
Anschlüsse und Steckverbinder . ....................................................... 4
Prozessorein-/ausbauen ............................................................... 5
TechnischeDaten ....................................................................... 5
Vorgehensweise . . ...................................................................... 6
Hauptspeicherein-/ausbauen .......................................................... 7
BIOSUpdate ........................................................................... 8
BIOS-Update unter Windows mit dem Programm DeskFlash . . ............................. 8
BIOS-Update mit einem USB-Stick ....................................................... 8
Fujitsu 7

Bemerkung
Hinweise zur Produktbeschreibung entsprechen den Designvorgaben von Fujitsu und
werden zu Vergleichszwecken zur Verfügung gestellt. Die tatsächlichen Ergebnisse
können aufgrund mehrerer Faktoren abweichen. Änderungen an technischen Daten ohne
Ankündigung vorbehalten. Fujitsu weist jegliche Verantwortung bezüglich technischer
oder redaktioneller Fehler bzw. Auslassungen von sich.
Warenzeichen
Fujitsu und das Fujitsu-Logo sind eingetragene Warenzeichen von Fujitsu Limited oder seiner
Tochtergesellschaften in den Vereinigten Staaten und anderen Ländern.
Microsoft und Windows sind Warenzeichen bzw. eingetragene Warenzeichen der Microsoft
Corporation in den Vereinigten Staaten und/oder anderen Ländern.
Intel, Pentium und Celeron sind eingetragene Warenzeichen der Intel Corporation, USA.
PS/2 ist ein eingetragenes Warenzeichen von International Business Machines, Inc.
Alle anderen hier genannten Warenzeichen sind Eigentum ihrer jeweiligen Besitzer.
Copyright
Ohne vorherige schriftliche Genehmigung von Fujitsu darf kein Teil dieser Veröffentlichung
kopiert, reproduziert oder übersetzt werden.
Ohne schriftliche Genehmigung von Fujitsu darf kein Teil dieser Veröffentlichung auf irgendeine
elektronische Art und Weise gespeichert oder übertragen werden.

Kurzbeschreibung des Mainboards Deutsch - 3
Kurzbeschreibung des Mainboards
Hinweise zu den Baugruppen
Beachten Sie bei Baugruppen mit EGB unbedingt Folgendes:
• Sie müssen sich statisch entladen (z. B. durch Berühren eines geerdeten
Gegenstands), bevor Sie mit Baugruppen arbeiten.
• Verwendete Geräte und Werkzeuge müssen frei von statischer Aufladung sein.
• Ziehen Sie den Netzstecker, bevor Sie Baugruppen stecken oder ziehen.
• Fassen Sie die Baugruppen nur am Rand an.
• Berühren Sie keine Anschluss-Stifte oder Leiterbahnen auf der Baugruppe.
Eine Übersicht der Leistungsmerkmale finden Sie im Datenblatt.
Besondere Merkmale
Ihr Mainboard ist in verschiedenen Ausbaustufen erhältlich. Abhängig von der Konfiguration
Ihres Mainboards besitzt oder unterstützt das Mainboard bestimmte Merkmale.
In diesem Handbuch finden Sie die wichtigsten Eigenschaften dieses Mainboards beschrieben.
Weitere Informationen zu Mainboards finden Sie im Internet unter: "http://www.fujitsu.com/fts/products".
Fujitsu 9

4 - Deutsch Anschlüsse und Steckverbinder
Anschlüsse und Steckverbinder
Die Position der Anschlüsse und Steckverbinder Ihres Mainboards finden
Sie am Anfang des Handbuches.
Die markierten Komponenten und Steckverbinder müssen nicht auf
dem Mainboard vorhanden sein.
Externe Anschlüsse
Die Position der externen Anschlüsse Ihres Mainboards finden Sie am Anfang des Handbuches.
PS/2-Tastaturanschluss, violett PS/2-Mausanschluss, grün
LAN-Anschluss (RJ-45) Mikrofonanschluss, rosa
Audioeingang (Line in), hellblau USB 2.0 – Universal Serial Bus,
schwarz
Audioausgang (Line out), hellgrün USB 3.0 – Universal Serial Bus, blau
DVI – D
Serielle Schnittstelle, türkis
DP DisplayPort
10 Fujitsu

Prozessor ein-/ausbauen Deutsch - 5
Prozessor ein-/ausbauen
Für alle hier beschriebenen Arbeiten muss Ihr System vollständig von der Netzspannung
getrennt sein! Nähere Angaben dazu finden Sie in der Betriebsanleitung Ihres Systems.
Technische Daten
• Sockel LGA 1150, max. 95 W
• Eine aktuelle Liste der von diesem Mainboard unterstützten Prozessoren finden Sie
im Internet unter: "http://www.fujitsu.com/fts/products".
Fassen Sie auf keinen Fall die Unterseite des Prozessors an. Schon leichte
Verunreinigungen wie Fett von der Haut können die Funktion des Prozessors
beeinträchtigen oder den Prozessor zerstören. Setzen Sie den Prozessor mit
großer Sorgfalt in den Steckplatz, da die Federkontakte des Steckplatzes sehr
empfindlich sind und nicht verbogen werden dürfen.
Sind ein oder mehrere Federkontakte verbogen, setzen Sie auf keinen Fall
den Prozessor ein, da dieser dadurch beschädigt werden könnte. Wenden
Sie sich bitte direkt an Ihren zuständigen Händler.
Fujitsu 11

6 - Deutsch Prozessor ein-/ausbauen

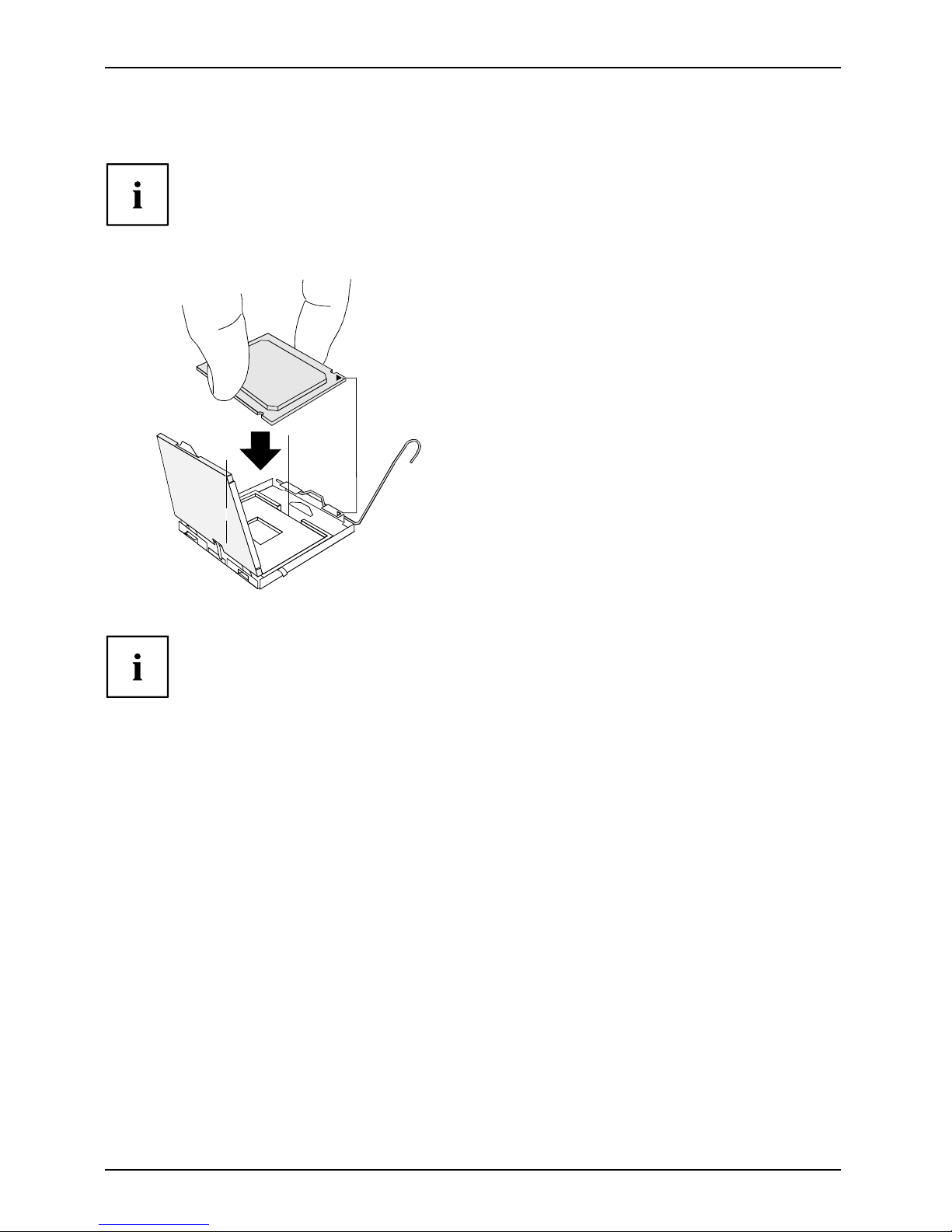

Vorgehensweise
Der Steckplatz für den Prozessor ist zum Schutz der Federkontakte mit einer
Schutzkappe abgedeckt. Im Garantiefall kann das Mainboard nur mit befestigter
Schutzkappe von Fujitsu Technology Solutions zurück genommen werden!
a
b
b
►Entfernen Sie den Kühlkörper.
►Drücken Sie auf den Hebel und
haken Sie ihn aus.
►Klappen Sie die Halterung nach oben.
►Halten Sie den Prozessor mit Daumen
und Zeigefinger und stecken Sie ihn
so in den Steckplatz (b), dass die
Markierung des Prozessors mit der
Markierung am Steckplatz von der Lage
her übereinstimmt (a).
►Drücken Sie den Hebel nach unten,
bis er wieder einhakt.
►Entfernen Sie die Schutzkappe und
verwahren Sie diese.
Bitte beachten Sie, dass je nach verwendetem Kühlkörper unterschiedliche
Kühlkörperhalterungen auf dem Mainboard benötigt werden.
►Je nach Ausbau-Variante müssen Sie eine Schutzfolie vom Kühlkörper abziehen oder den
Kühlkörper mit Wärmeleitpaste bestreichen, bevor Sie ihn aufsetzen.
►Befestigen Sie den Kühlkörper - je nach Ausführung - mit vier Schrauben
oder stecken Sie ihn in die Befestigungen.
12 Fujitsu

Hauptspeicher ein-/ausbauen Deutsch - 7
Hauptspeicher ein-/ausbauen
Technische Daten
Technologie DDR3 1333 / 1600 MHz ungepufferte DIMM Module 240-Pin; 1,5 V;
64 Bit, ohne ECC
Gesamtgröße 1 bis 32 GByte DDR3
Modulgröße 1, 2, 4 oder 8 GByte pro Modul
Eine aktuelle Liste der für dieses Mainboard empfohlenen Speichermodule finden Sie
im Internet unter: "http://www.fujitsu.com/fts/products".
Es muss mindestens ein Speichermodul eingebaut sein. Speichermodule mit
unterschiedlicher Speicherkapazität können kombiniert werden.
Es dürfen nur ungepufferte DDR3-Speichermodule ohne ECC verwendet werden.
DDR3-Speichermodule müssen der PC3-10600- oder PC3-12800-Spezifikation
entsprechen.
Wenn Sie mehr als ein Speichermodul verwenden, dann achten Sie darauf,
die Speichermodule auf beide Speicherkanäle aufzuteilen. Dadurch nutzen
Sie die Performancevorteile des Dual-Channel-Mode.
Die maximale Systemperformance ist gegeben, wenn in Channel A und
Channel B identische Speichermodule verwendet werden.
Um die Bestückung zu erleichtern, sind die Steckplätze (Slots) farbig gekennzeichnet.
Abhängig von der Systemkonfiguration kann sich der sichtbare Hauptspeicher reduzieren.
Channel B, Slot 2
Channel B, Slot 4
Channel A, Slot 1
Channel A, Slot 3
Anzahl der gesteckten Speichermodule
Zu verwendender Steckplatz 1 2 3 4
Channel A, Slot 1 xxxx
Channel B, Slot 2 xxx
Channel A, Slot 3 xx
Channel B, Slot 4 x
Der Ein-/Ausbau ist im Handbuch "Basisinformationen Mainboard" beschrieben.
Fujitsu 13

8 - Deutsch BIOS Update
BIOS Update
Wann sollte ein BIOS-Update durchgeführt werden?
Fujitsu Technology Solutions stellt neue BIOS-Versionen zur Verfügung, um die Kompatibilität
zu neuen Betriebssystemen, zu neuer Software oder zu neuer Hardware zu gewährleisten.
Außerdem können neue BIOS-Funktionen integriert werden.
Ein BIOS-Update sollte auch immer dann durchgeführt werden, wenn ein Problem besteht,
das sich durch neue Treiber oder neue Software nicht beheben lässt.
Wo gibt es BIOS-Updates?
Im Internet unter "http://support.ts.fujitsu.com/" finden Sie die BIOS-Updates.
BIOS-Update unter Windows mit dem
Programm DeskFlash
Ein BIOS-Update kann unter Windows auch mit dem Programm DeskFlash durchgeführt werden.
Das Programm DeskFlash finden Sie auf dem Datenträger "Drivers & Utilities" (unter Flash BIOS).
oder
►Laden Sie die Update-Datei für "Flash BIOS Update – Desk Flash Instant"
von unserer Internet-Seite auf Ihren PC.
►Führen Sie die Update-Datei aus.
►Folgen Sie den Bildschirmanweisungen.
BIOS-Update mit einem USB-Stick
►Halten Sie einen bootfähigen USB-Stick bereit.
►Laden Sie die "Admin package - Compressed Flash Files" für bootfähige
USB-Sticks von unserer Internet-Seite auf Ihren PC.
►Entpacken Sie die ZIP-Datei und kopieren Sie die Dateien auf Ihren bootfähigen USB-Stick.
►Starten Sie den PC neu.
►Wählen Sie den USB-Stick als Boot Device.
►Booten Sie von dem USB-Stick und starten sie DosFlash.BAT.
►Folgen Sie den Bildschirmanweisungen.
14 Fujitsu

Contents English - 1
EnglishContents
Brief description of mainboard . . ....................................................... 3
Interfaces and connectors . . ........................................................... 4
Installing/removing the processor . . . ................................................... 5
Technicaldata .......................................................................... 5
Procedure . . . . .......................................................................... 6
Installing/removing main memory . . . ................................................... 7
BIOSUpdate ........................................................................... 8
BIOS update under Windows with DeskFlash program . .................................... 8
BIOSupdateusingaUSBstick .......................................................... 8
Fujitsu 15

Remarks
Product description information corresponds to the design requirements of Fujitsu and is
provided for the purposes of comparison. The actual results may differ due to several
factors. Subject to changes to technical data without prior notification. Fujitsu accepts no
responsibility with regard to technical or editorial mistakes or omissions.
Trademarks
Fujitsu and the Fujitsu logo are registered trademarks of Fujitsu Limited or its subsidiaries
in the United States of America and other countries.
Microsoft and Windows are trademarks or registered trademarks of the Microsoft Corporation
in the United States of America and/or other countries.
Intel, Pentium and Celeron are registered trademarks of Intel Corporation, USA.
PS/2 is a registered trademark of International Business Machines, Inc.
All other trademarks specified here are the property of their respective owners.
Copyright
No part of this publication may be copied, reproduced or translated without
the prior, written consent of Fujitsu.
No part of this publication may be saved or transmitted by any electronic means
without the written consent of Fujitsu.
