Furrion FSFP18WM-BL User manual

180W RIGID SOLAR PANEL
PANNEAU SOLAIRE RIGIDE 180W
PANEL SOLAR RÍGIDO DE 180W
MODEL/MODÈLE/MODELO: FSFPWMBL
LIPPERT NO./LIPPERT NO./LIPPERT N.° : 
USER MANUAL/MANUEL D’UTILISATION// MANUAL DEL USUARIO

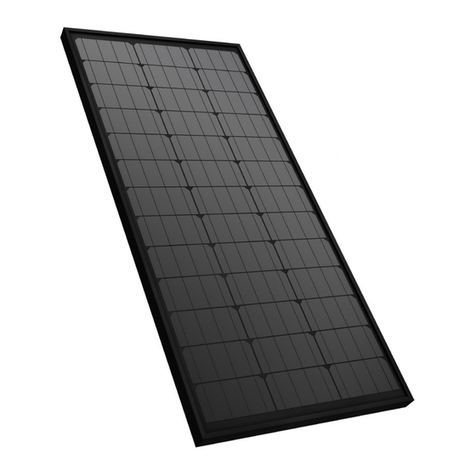

* Product picture for reference only
* Photo du produit pour référence uniquement
* El producto de la imagen es solo de referencia

English
CCD-0005519 Rev: 03-16-22 - 1 -
Thank you for purchasing this Furrion® product. Before operating or installing, please
read these instructions carefully. This instruction manual contains information for safe
use, installation and maintenance of the product.
Please keep this instruction manual in a safe place for future reference. This will
ensure safe use and reduce the risk of injury. Be sure to pass on this manual to new
owners of this product.
The manufacturer does not accept responsibility for any damages due to not
observing these instructions.

English
CCD-0005519 Rev: 03-16-22
- 2 -
CONTENTS
CONTENTS............................................................................................................................ 
EXPLANATION OF SYMBOLS........................................................................................ 
PURPOSE OF THIS GUIDE.............................................................................................. 
SAFETY PRECAUTIONS .................................................................................................. 
General Safety Precautions..................................................................................................................4
Safety Precautions When Installing a Solar Photovoltaic System..................................4
MECHANICAL INSTALLATION ...................................................................................... 
General Installation Notes......................................................................................................................5
Selecting the Mounting Location.......................................................................................................5
Selecting the Proper Mounting Structure and Hardware.....................................................6
Mounting Methods.....................................................................................................................................6
Secure the Solar Panel to the RV Roof...........................................................................................7
ELECTRICAL CONNECTION.......................................................................................... 
SHUTTING DOWN THE SYSTEM.................................................................................. 
MAINTENANCE.................................................................................................................... 
Maintaining Solar Panel ..........................................................................................................................9
Long Term RV Storage ............................................................................................................................9
SPECIFICATIONS................................................................................................................ 

English
CCD-0005519 Rev: 03-16-22 - 3 -
EXPLANATION OF SYMBOLS
This manual has safety information and instructions to help eliminate or reduce the
risk of accidents and injuries. Always respect the safety warnings identified by the
following symbols. The following safety phrases indicate the degree of risk of injury or
property damage.
WARNING: Indicates a potentially hazardous situation which, if not avoided, could
result in death or serious injury.
CAUTION: Indicates a potentially hazardous situation which, if not avoided, may
result in minor or moderate personal injury, or property damage.
DANGER: Indicates an imminently hazardous situation which, if not avoided, will
result in death or serious injury.
PURPOSE OF THIS GUIDE
Please carefully read the following installation and safety instructions. Non-
compliance with these instructions may void the module warranty.
This guide contains information regarding the installation and safe handling of
Furrion photovoltaic modules. All instructions must be read and understood before
attempting installation. If there are any questions, please contact your dealer or
Furrion for further information.
The installer should conform to all safety precautions in the guide when installing
modules. Before installing a solar photovoltaic system, the installer should become
familiar with the mechanical and electrical requirements for photovoltaic systems.
Keep this guide in a safe place for future reference.

English
CCD-0005519 Rev: 03-16-22
- 4 -
SAFETY PRECAUTIONS
General Safety Precautions
–The installation of solar photovoltaic systems requires specialized skills and
knowledge. The installer assumes all risk of injury, including risk of electric shock.
Module installation should be performed only by qualified persons.
–All modules come with a permanently attached junction box and PV cable
terminated in MC4® compatible PV connectors. Your dealer can provide
additional cables for extension or addition of extra solar panels.
–Exercise caution when wiring or handling modules exposed to sunlight.
–Do not connect or disconnect wires attached to photovoltaic modules when
modules are exposed to sunlight, otherwise an electric arc may occur. Arcs
can cause burns, fires or other safety problems. Always exercise caution when
connecting and disconnecting wiring on modules.
–Photovoltaic solar modules convert light energy to direct-current electrical
energy and are designed for outdoor use. Proper design of support structures is
the responsibility of the system designer and installer.
–Modules may be ground mounted, pole mounted, or mounted on rooftops.
–Do not attempt to disassemble the module, and do not remove any attached
nameplates or components. Doing so will void the warranty.
–Do not apply paint or adhesive to the module.
–Do not use mirrors or other hardware to artificially concentrate sunlight on the
module.
–When installing modules, observe all applicable local, regional and national codes
& regulations. Obtain a building and/or electrical permit when required.
–These solar modules are not rated for grid-tied solar systems, they are meant
solely for off-grid solar systems.
Work Safely
–Wear protective eye wear and appropriate clothing during installation. Use
extreme caution when working with electricity and when working around
batteries. Use properly insulated tools only.
–Use care when working on an RV roof, always use rated safety harnesses and
ladders during installation and maintenance.

English
CCD-0005519 Rev: 03-16-22 - 5 -
Safety Precautions When Installing a Solar
Photovoltaic System
–Solar modules produce electrical energy when exposed to sunlight.
–Keep children well away from the system while transporting and installing
mechanical and electrical components.
–Completely cover all modules with an opaque material during installation to
prevent electricity from being generated.
–Do not wear metallic rings, watches, or other metallic devices while installing or
troubleshooting photovoltaic systems.
–Use appropriate safety equipment (insulated tools, insulating gloves, etc.)
approved for use on electrical installations.
–Observe the instructions and safety precautions for all other components used
in the system, including wiring and cables, connectors, DC-breakers, mounting
hardware, inverters, etc. Ensure all components and devices are working within
specification.
–Use only equipment, connectors, wiring and mounting hardware suitable for use
in a photovoltaic system.
–Always use the same type of module within a particular photovoltaic system.
–Under normal operating conditions, PV modules will produce currents and
voltages that are different than those listed in the data sheet. Data sheet values
are applicable at standard test conditions only.
–Short-circuit current and open-circuit voltages should be multiplied by a factor
of 1.25 when determining component voltage ratings, conductor ampacity, fuse
sizes and size of controls connected to the module or system output.
MECHANICAL INSTALLATION
General Installation Notes
–Drainage holes must not be covered with parts of the mounting system. The
junction box has a breather port which must be mounted facing downward and
cannot be exposed to the rain. The junction box should be on the higher side of
the module when it is mounted in order to orient the breather port correctly.
–Do not lift the module by grasping the module's junction box or electrical leads.
–Do not stand or step on the module.
–Do not drop the module or allow objects to fall on the module.
–Do not place any heavy objects on the module.
–Inappropriate transport and installation may damage the module's glass or frame.

English
CCD-0005519 Rev: 03-16-22
- 6 -
Selecting the Mounting Location
–Select a suitable location for the installation of the module.
–The module should be installed to reduce the amount of shading.
–Modules should be mounted as far away from rooftop obstructions (AC units,
plumbing vents, skylights, etc.) as possible.
–If solar panels must be installed near rooftop obstructions, try to orient the
modules with broadside facing the obstruction. This orientation will optimize the
high by-pass diodes in shaded conditions.
–When possible, mount solar panels so that the majority of surfaces can be
oriented south facing if roof is positioned accordingly.
Selecting the Proper Mounting Structure and
Hardware
–Observe all instructions and safety precautions included with the mounting
system to be used with the module.
–Do not drill holes in the glass surface of the module. Doing so will void the
warranty.
–Do not drill additional mounting holes in the module frame. Doing so will void the
warranty.
–Modules must be securely attached to the mounting structure using four
mounting points for normal installation.
–Load calculations are the responsibility of the system designer or installer. The
mounting structure and hardware must be made of durable, corrosion-and UV-
resistant materials.
–Select mounting location such that screw holes on the mounting brackets
attached to the solar panel frame are aligned with the structural framing of the
roof.
Mounting Methods
–The module mounting structure must be made of durable, corrosion-resistant
and UV- resistant materials. Furrion recommends Z Bracket Mounting Kit, Furrion
model number C-FSFP16MW-A02.
–In regions with heavy snowfall in winter, select the height of the mounting system
so that the lowest edge of the module is not covered by snow for any length
of time. In addition, ensure that the lowest portion of the module is placed high
enough so that it is not shaded by plants or trees or damaged by flying sand.
–Modules must be securely attached to the mounting structure.
–Provide adequate ventilation under the modules in conformity to your local
regulations. A minimum distance of ⁄" (20mm) between the roof plane and the

English
CCD-0005519 Rev: 03-16-22 - 7 -
frame of the module is generally recommended.
–Always observe the instructions and safety precautions included with the module
support frames.
–Before installing modules on a roof, ensure that the roof construction is suitable.
In addition, any roof penetration required to mount the module must be properly
sealed to prevent leaks.
–Observe the linear thermal expansion of the module frames [the recommended
minimum distance between two modules is ⁄" (10mm)].
–Always keep the back-sheet of the panel free from foreign objects or structural
elements, which could come into contact with the panel, especially when the
panel is under mechanical load.
–Ensure panels are not subjected to wind or snow loads exceeding the maximum
permissible loads (326lbs/148kgs), and are not subject to excessive forces due to
the thermal expansion of the support structures.
Secure the Solar Panel to the RV Roof
Mount the solar panel through the z-brackets (sold separately) such that at least 4 of
the mounting feet have screws penetrating the metal or wooden framing trusses. For
fixed mounting, the points should be installed with M6 bolts in the frame on the long
side of the panel, as shown below:
ELECTRICAL CONNECTION
To power the Solar Photovoltaic System properly, the following Furrion components
are also required except the solar panel. Please contact Furrion authorized dealer to
purchase the product(s) as required and refer to the individual instruction manual that
comes with the product to set up the system.
Furrion Model# Description
C-FSFP16MW-A02 Z-Bracket
FSCC30PW-BL/FSCC60PW-BL MPPT Solar Charge Controller
C-FSCC60PW-A01/C-FSCC60PW-A02 Temperature Sensor

English
CCD-0005519 Rev: 03-16-22
- 8 -
FSEB30JWO-BL/FSEB30JWO2-BL Rooftop Solar Electrical Box
FBF12A100E LiFePo4 Battery Pack
C-FSEB30JWL-BL-004 MC4® to Furrion Connector Adapter
+
Disconnect
Fuse\Breaker
Fuse
+
-
-
Rigid Solar Panel
FSFP18MW-BL
MC4® to Furrion
Connector Adaptor
C-FSEB30JWL-BL-004
Battery
+ -
Temperature Sensor
C-FSCC60PW-A01
C-FSCC60PW-A02
MPPT Solar Charge Controller
FSCC30PW-BL
FSCC60PW-BL
System Connection Diagram
Optional
LiFePo4 Battery Pack
FBF12A100E
Rooftop Solar Electrical Box
FSEB30JWO-BL
FSEB30JWO2-BL
NOTE: When an FSEB30JWO2-BL rooftop solar electrical box is used, the MC4® to
Furrion connector adapter is not required.
WARNING: Electrical shock hazard! Do not touch bare conductors or other
potentially energized parts.
–Any hardware used must be compatible with the mounting structure material to
avoid galvanic corrosion.
–It is not recommended to use modules with different configurations (grounding,
wiring) in the same system.
–Do not put solar panels in parallel configuration when upgrading the system to
higher power levels. This may lead to unsafe situations and permanent damage.
–To upgrade to higher power levels, you can daisy chain solar panels in series
configuration. Refer for further details to the user manual of the connected
solar charger (PWM or MPPT) and check the maximum operating voltage of
that charger or how many panels can be put into series configuration. Consult
a licensed solar electrician for best upgrade recommendations. Ensure any
connecting wires have the proper wire gauge and weather resistant grading as
defined in the NPFA 70 or the RVIA 1192 regulation or federal regulations.
–The current, voltage, and power characteristics of the solar panel(s) will vary
based on environmental criteria including temperature and solar irradiance.
–To prevent cables and connectors from overheating, the cross section of the
cables and the capacity of the connectors must be selected to suit the maximum
system short circuit current (The gauge of system cables is determined by the
system designer or installer.).

English
CCD-0005519 Rev: 03-16-22 - 9 -
SHUTTING DOWN THE SYSTEM
1. Completely cover system modules with an opaque material to prevent electricity
from being generated while disconnecting connectors.
2. Disconnect system from all power sources in accordance with instructions for all
other components used in the system.
The system should now be out of operation and can be dismantled. In doing so,
observe all the safety instructions as applicable to installation.
MAINTENANCE
Maintaining Solar Panel
To ensure optimum module performance, Furrion recommends the following
maintenance measures:
–Clean the glass surface of the solar panel when required. Always use clean water
and a soft sponge or cloth for cleaning. A mild, non-abrasive cleaning agent
may be used to remove stubborn dirt. Do not use cold water to clean panel if the
surface is extremely hot as rapid temperature change could lead to cracking.
–Clean solar panel more frequently during drier months, as they may become
covered in dust more quickly. A pressure washer is not recommended.
–Check the electrical, grounding and mechanical connections every six months to
verify that they are clean, secure, undamaged and free of corrosion.
–Remove snow, ice, or other debris when build up occurs.
–Caution: Observe the maintenance instructions for all components used in the
system, such as support frames, PV connectors, charge controller, inverter,
batteries, etc.
Long Term RV Storage
If your RV will be stored in extremely cold climates you may need to remove your
batteries to prevent them from freezing. Please note if your solar panel(s) are covered
by snow they will not produce power and therefore only cannot rely to keep the
batteries charged. In mild climates the solar panel would produce limited power to
keep a battery maintained. Make sure all loads are removed from the batteries, i.e.
DVD players, clock radio, etc. to make sure the solar panel(s) can keep the batteries
charged even with reduced sun exposure.

English
CCD-0005519 Rev: 03-16-22
- 10 -
SPECIFICATIONS
Furrion solar modules are made of monocrystalline solar cells in series with high
efficiency, high transmission rate, low iron tempered glass, anti-aging EVA, high flame
resistant TPT laminate, and anodized aluminum alloy frames. They are designed for
easy installation, extended longevity, and resistance to damage incurred by high wind
or hail.
Specifications
Output cable PV1-F 1×4mm²
Connectors MC4® compatible connectors
Junction box IP65 Rated
Bypass diode Integrated bypass diode 15SQ
Construction
Front: high transmission rate and low iron tempered glass ⅛" (3.2mm)
Back: TPT
Encapsulation material: EVA
Frame Black anodized aluminum
Dimension (W x H x D) 59 x 26⅝ x 1⅜" (1500 x 675 x 35mm)
Weight 23.8lbs (10.8kg)
Solar cell 36 pieces monocrystalline silicon solar cell
Max Power (Pmax) 180W
Operating Voltage (Vmp) 20.16V
Operating Current (Imp) 8.92A
Open-Circuit Voltage (Voc) 24.2V
Short-Circuit Current (Isc) 9.37A
Output Tolerance ±5%
Max Series Fuse Rating 20A
Cell Efficiency 22%
Temperature Coefficient of Voc -0.37%/°C
Temperature Coefficient of Isc +0.1%/°C
Temperature Coefficient of Pmax -0.45%/°C
Operating Temperature -40°F to +185°F (-40°C to +85°C)
NOTE: All technical data at standard test condition (E=1000W/m² TC=25°C AM=1.5)

CCD-0005519 Rev: 03-16-22 - 11 -
Français
Nous vous remercions d’avoir acheté ce produit Furrion®. Avant d’utiliser ou d’installer l’appareil,
veuillez lire attentivement ces instructions. Ce manuel d’instructions contient des informations
pour une utilisation, une installation et une maintenance sûres du produit.
Veuillez conserver ce manuel d’instructions dans un endroit sûr pour toute référence ultérieure.
Cela permettra de garantir une utilisation sûre et de réduire les risques de blessures. Veillez à
transmettre ce manuel aux nouveaux propriétaires de ce produit.
Le fabricant n’accepte aucune responsabilité pour tout dommage dû au non-respect de ces
instructions.

CCD-0005519 Rev: 03-16-22
- 12 -
Français
CONTENU
CONTENU .............................................................................................................................. 
EXPLICATION DES SYMBOLES.................................................................................... 
OBJECTIF DE CE GUIDE.................................................................................................. 
MESURES DE SÉCURITÉ................................................................................................. 
Précautions générales de sécurité...................................................................................................14
Mesures de sécurité lors de l’installation d’un système solaire photovoltaïque......15
INSTALLATION MÉCANIQUE......................................................................................... 
Remarques générales sur l’installation...........................................................................................15
Sélection de l’emplacement de montage......................................................................................16
Sélection de la structure et du matériel de montage appropriés ....................................16
Méthodes de montage ............................................................................................................................16
Fixez le panneau solaire au toit du véhicule récréatif.............................................................17
CONNEXION ÉLECTRIQUE............................................................................................ 
MISE HORS SERVICE DU SYSTÈME........................................................................... 
MAINTENANCE.................................................................................................................... 
Entretien du panneau solaire ...............................................................................................................19
Stockage à long terme des véhicules récréatifs.......................................................................19
SPÉCIFICATIONS................................................................................................................ 

CCD-0005519 Rev: 03-16-22 - 13 -
Français
EXPLICATION DES SYMBOLES
Ce manuel contient des informations et des instructions de sécurité pour aider à éliminer ou
à réduire les risques d’accidents et de blessures. Respectez toujours les avertissements de
sécurité identifiés par les symboles suivants. Les phrases de sécurité suivantes indiquent le
degré de risque de blessures ou de dommages matériels.
AVERTISSEMENT: Indique une situation potentiellement dangereuse qui, si elle n’est pas
évitée, peut entraîner la mort ou des blessures graves.
MISE EN GARDE: Indique une situation potentiellement dangereuse qui, si elle n’est pas
évitée, peut entraîner des blessures mineures ou modérées, ou des dommages matériels.
DANGER: Indique une situation dangereuse imminente qui, si elle n’est pas évitée, entraînera
la mort ou des blessures graves.
OBJECTIF DE CE GUIDE
Veuillez lire attentivement les instructions d’installation et de sécurité suivantes. Le non-respect
de ces instructions peut annuler la garantie du module.
Ce guide contient des informations concernant l’installation et la manipulation en toute sécurité
des modules photovoltaïques Furrion. Toutes les instructions doivent être lues et comprises
avant de procéder à l’installation. Si vous avez des questions, veuillez contacter votre revendeur
ou Furrion pour plus d’informations.
L’installateur doit se conformer à toutes les précautions de sécurité du guide lors de l’installation
des modules. Avant d’installer un système solaire photovoltaïque, l’installateur doit se familiariser
avec les exigences mécaniques et électriques des systèmes photovoltaïques. Conservez ce
guide dans un endroit sûr pour vous y référer ultérieurement.

CCD-0005519 Rev: 03-16-22
- 14 -
Français
MESURES DE SÉCURITÉ
Précautions générales de sécurité
–L’installation de systèmes solaires photovoltaïques requiert des compétences et des
connaissances spécialisées. L’installateur assume tous les risques de blessure, y compris
le risque d’électrocution. L’installation des modules ne doit être eectuée que par des
personnes qualifiées.
–Tous les modules sont livrés avec une boîte de jonction fixée en permanence et un câble PV
terminé par des connecteurs PV compatiblesMC4®. Votre revendeur peut vous fournir des
câbles supplémentaires pour l’extension ou l’ajout de panneaux solaires supplémentaires.
–Faites preuve de prudence lors du câblage ou de la manipulation de modules exposés à la
lumière du soleil.
–Ne connectez pas ou ne déconnectez pas les fils attachés aux modules photovoltaïques
lorsque les modules sont exposés au soleil, sinon un arc électrique peut se produire. Les
arcs électriques peuvent provoquer des brûlures, des incendies ou d’autres problèmes de
sécurité. Faites toujours preuve de prudence lors du branchement et du débranchement
des fils sur les modules.
–Les modules solaires photovoltaïques convertissent l’énergie lumineuse en énergie
électrique à courant continu et sont conçus pour une utilisation en extérieur. La conception
adéquate des structures de support relève de la responsabilité du concepteur et de
l’installateur du système.
–Les modules peuvent être installés au sol, sur des poteaux ou sur des toits.
–N’essayez pas de démonter le module et ne retirez pas les plaques signalétiques ou les
composants qui y sont fixés. Cela entraînerait l’annulation de la garantie.
–N’appliquez pas de peinture ou d’adhésif sur le module.
–N’utilisez pas de miroirs ou autre matériel pour concentrer artificiellement la lumière du soleil
sur le module.
–Lors de l’installation des modules, respectez tous les codes et réglementations locaux,
régionaux et nationaux applicables. Obtenez un permis de construire et/ou un permis
électrique si nécessaire.
–Ces modules solaires ne sont pas conçus pour les systèmes solaires raccordés au réseau,
ils sont uniquement destinés aux systèmes solaires hors réseau.
Travaillez en toute sécurité
–Portez des lunettes de protection et des vêtements appropriés pendant l’installation. Soyez
extrêmement prudent lorsque vous travaillez avec de l’électricité et à proximité de batteries.
N’utilisez que des outils correctement isolés.
–Soyez prudent lorsque vous travaillez sur le toit d’un véhicule récréatif, utilisez toujours des
harnais de sécurité et des échelles de valeur nominale pendant l’installation et l’entretien.

CCD-0005519 Rev: 03-16-22 - 15 -
Français
Mesures de sécurité lors de l’installation d’un système solaire
photovoltaïque
–Les modules solaires produisent de l’énergie électrique lorsqu’ils sont exposés à la lumière
du soleil.
–Tenez les enfants éloignés du système pendant le transport et l’installation des composants
mécaniques et électriques.
–Couvrez complètement tous les modules avec un matériau opaque pendant l’installation
afin d’empêcher la production d’électricité.
–Ne portez pas de bagues métalliques, de montres ou d’autres dispositifs métalliques
pendant l’installation ou le dépannage de systèmes photovoltaïques.
–Utilisez des équipements de sécurité appropriés (outils isolés, gants isolants, etc.) approuvés
pour une utilisation sur des installations électriques.
–Respectez les instructions et les précautions de sécurité pour tous les autres composants
utilisés dans le système, y compris le câblage et les câbles, les connecteurs, les
disjoncteursCC, le matériel de montage, les onduleurs, etc. S’assurer que tous les
composants et dispositifs fonctionnent conformément aux spécifications.
–N’utilisez que des équipements, connecteurs, câblages et matériels de montage adaptés à
une utilisation dans un système photovoltaïque.
–Utilisez toujours le même type de module dans un système photovoltaïque particulier.
–Dans des conditions de fonctionnement normales, les modules PV produiront des courants
et des tensions diérents de ceux indiqués dans la fiche technique. Les valeurs de la fiche
technique ne sont applicables que dans des conditions d’essai standard.
–Le courant de court-circuit et les tensions de circuit ouvert doivent être multipliés par
un facteur de 1,25 lors de la détermination de la tension nominale des composants,
de l’ampacité des conducteurs, de la taille des fusibles et de la taille des commandes
connectées à la sortie du module ou du système.
INSTALLATION MÉCANIQUE
Remarques générales sur l’installation
–Les trous de drainage ne doivent pas être recouverts par des éléments du système de
montage. La boîte de jonction comporte un orifice d’aération qui doit être monté vers le bas
et ne doit pas être exposé à la pluie. La boîte de jonction doit se trouver sur le côté le plus
élevé du module lorsqu’il est monté afin d’orienter correctement l’orifice d’aération.
–Ne soulevez pas le module en saisissant la boîte de jonction ou les câbles électriques du
module.
–Ne vous tenez pas debout et ne marchez pas sur le module.
–Ne laissez pas tomber le module et ne laissez pas d’objets tomber sur le module.

CCD-0005519 Rev: 03-16-22
- 16 -
Français
–Ne placez pas d’objets lourds sur le module.
–Un transport et une installation inappropriés peuvent endommager la vitre ou le cadre du
module.
Sélection de l’emplacement de montage
–Choisissez un emplacement approprié pour l’installation du module.
–Le module doit être installé de manière à réduire la quantité d’ombre.
–Les modules doivent être installés aussi loin que possible des obstructions du toit (unités de
climatisation, évents de plomberie, lucarnes, etc.).
–Si les panneaux solaires doivent être installés à proximité d’obstacles sur le toit, essayez
d’orienter les modules de manière à ce que leur côté large soit orienté vers l’obstacle. Cette
orientation permettra d’optimiser les diodes de dérivation élevées dans des conditions
d’ombre.
–Dans la mesure du possible, montez les panneaux solaires de sorte que la majorité des
surfaces puissent être orientées vers le sud si le toit est positionné en conséquence.
Sélection de la structure et du matériel de montage
appropriés
–Respectez toutes les instructions et précautions de sécurité fournies avec le système de
montage à utiliser avec le module.
–Ne percez pas de trous dans la surface vitrée du module. Cela entraînerait l’annulation de la
garantie.
–Ne percez pas de trous de montage supplémentaires dans le cadre du module. Cela
entraînerait l’annulation de la garantie.
–Les modules doivent être solidement fixés à la structure de montage à l’aide de six points de
fixation pour une installation normale.
–Les calculs de charge sont de la responsabilité du concepteur ou de l’installateur du
système. La structure de montage et le matériel doivent être fabriqués dans des matériaux
durables, résistants à la corrosion et aux UV.
–Choisissez l’emplacement de montage de manière à ce que les trous de vis des supports de
montage fixés au cadre du panneau solaire soient alignés avec la charpente du toit.
Méthodes de montage
–La structure de montage du module doit être faite de matériaux durables, résistants à la
corrosion et aux UV. Furrion recommande le kit de montage de support en L, numéro de
modèle FurrionC-FSFP16MW-A02.
–Dans les régions où les chutes de neige sont importantes en hiver, choisissez la hauteur du
système de montage de façon à ce que le bord inférieur du module ne soit pas recouvert de
neige pendant un certain temps. En outre, veillez à ce que la partie la plus basse du module
soit placée susamment haut pour qu’elle ne soit pas ombragée par des plantes ou des

CCD-0005519 Rev: 03-16-22 - 17 -
Français
arbres ou endommagée par des projections de sable.
–Les modules doivent être solidement fixés à la structure de montage.
–Prévoyez une ventilation adéquate sous les modules, conformément aux réglementations
locales. Une distance minimale de ⁄ po (20mm) entre le plan du toit et le cadre du
module est généralement recommandée.
–Respectez toujours les instructions et les mesures de sécurité fournies avec les cadres de
support des modules.
–Avant d’installer des modules sur un toit, assurez-vous que la construction du toit est
appropriée. En outre, toute pénétration du toit nécessaire au montage du module doit être
correctement étanchéifiée pour éviter les fuites.
–Respectez la dilatation thermique linéaire des cadres des modules [la distance minimale
recommandée entre deux modules est de ⁄po 10mm].
–Veillez à ce que la feuille arrière du panneau soit toujours exempte de corps étrangers
ou d’éléments structurels qui pourraient entrer en contact avec le panneau, en particulier
lorsque le panneau est soumis à une charge mécanique.
–Assurez-vous que les panneaux ne sont pas soumis à des charges de vent ou de neige
dépassant les charges maximales admissibles (326lbs/148kgs), et qu’ils ne sont pas
soumis à des forces excessives dues à l’expansion thermique des structures de support.
Fixez le panneau solaire au toit du véhicule récréatif
Montez le panneau solaire à l’aide des supports en Z (vendus séparément) de manière à ce
qu’au moins 4 des pieds de montage soient munis de vis pénétrant dans les fermes de l’ossature
métallique ou en bois. Pour un montage fixe, les points doivent être installés avec des boulons M6
dans le cadre sur le côté long du panneau, comme indiqué ci-dessous:
CONNEXION ÉLECTRIQUE
Pour alimenter correctement le système solaire photovoltaïque, les composants Furrion suivants
sont également nécessaires, à l’exception du panneau solaire. Veuillez contacter le distributeur
agréé Furrion pour acheter le(s) produit(s) nécessaire(s) et consulter le manuel d’instructions
individuel fourni avec le produit pour configurer le système.

CCD-0005519 Rev: 03-16-22
- 18 -
Français
Modèle Furrion Description
C-FSFP16MW-A02 Support en Z
FSCC30PW-BL/FSCC60PW-BL Contrôleur de charge solaire MPPT
C-FSCC60PW-A01/C-FSCC60PW-A02 Capteur de température
FSEB30JWO-BL/FSEB30JWO2-BL Boîtier électrique solaire de toiture
FBF12A100E BatterieLiFePo4
C-FSEB30JWL-BL-004 Adaptateur connecteur MC4® vers Furrion
+
Déconnecter
Fusible/ Disjoncteur
Fusible
Boîte électrique
solaire sur le toit
FSEB30JWO-BL
FSEB30JWO2-BL
+
-
-
Panneau solaire rigide
FSFP18MW-BL
Batterie
+ -
Capteur de température
C-FSCC60PW-A01
C-FSCC60PW-A02
FBF12A100E
Contrôleur de charge solaire MPPT
FSCC30PW-BL
FSCC60PW-BL
Schéma de connexion du système
En option
Adaptateur connecteur
MC4® vers Furrion
C-FSEB30JWL-BL-004
REMARQUE: Lorsqu’un boîtier électrique solaire de toitFSEB30JWO2-BL est utilisé, l’adaptateur
de connecteurMC4® vers Furrion n’est pas nécessaire.
AVERTISSEMENT: Risque de décharge électrique! Ne pas toucher les conducteurs nus
ou d’autres pièces potentiellement sous tension.
–Tout matériel utilisé doit être compatible avec le matériau de la structure de montage pour
éviter la corrosion galvanique.
–Il n’est pas recommandé d’utiliser des modules avec des configurations diérentes (mise à la
terre, câblage) dans le même système.
–Ne mettez pas les panneaux solaires en configuration parallèle lorsque vous faites évoluer
le système vers des niveaux de puissance plus élevés. Cela peut conduire à des situations
dangereuses et à des dommages permanents.
–Pour passer à des niveaux de puissance supérieurs, vous pouvez enchaîner les panneaux
solaires en série. Pour plus de détails, consultez le manuel d’utilisation du chargeur solaire
connecté (PWM ou MPPT) et vérifiez la tension de fonctionnement maximale de ce
chargeur ou le nombre de panneaux pouvant être mis en série. Consultez un électricien
solaire agréé pour obtenir les meilleures recommandations de mise à niveau. Assurez-
vous que tous les fils de connexion ont le calibre approprié et qu’ils sont résistants aux
intempéries, comme définies dans le règlement NPFA70 ou RVIA1192 ou dans les
règlements fédéraux.
–Les caractéristiques de courant, de tension et de puissance du ou des panneaux solaires varient
en fonction de critères environnementaux, notamment la température et l’irradiation solaire.
–Pour éviter la surchaue des câbles et des connecteurs, la section des câbles et la capacité

CCD-0005519 Rev: 03-16-22 - 19 -
Français
des connecteurs doivent être choisies en fonction du courant de court-circuit maximal du
système (le calibre des câbles du système est déterminé par le concepteur ou l’installateur
du système).
MISE HORS SERVICE DU SYSTÈME
1. Recouvrez complètement les modules du système avec un matériau opaque pour
empêcher la production d’électricité pendant le débranchement des connecteurs.
2. Débranchez le système de toutes les sources d’alimentation conformément aux instructions
relatives à tous les autres composants utilisés dans le système.
Le système doit maintenant être hors service et peut être démonté. Ce faisant, respectez toutes
les consignes de sécurité applicables à l’installation.
MAINTENANCE
Entretien du panneau solaire
Pour assurer une performance optimale du module, Furrion recommande les mesures
d’entretien suivantes:
–Nettoyer la surface vitrée du panneau solaire lorsque cela est nécessaire. Utilisez toujours
de l’eau propre et une éponge ou un chion doux pour le nettoyage. Un produit de nettoyage
doux et non abrasif peut être utilisé pour enlever la saleté tenace. N’utilisez pas d’eau froide
pour nettoyer le panneau si la surface est extrêmement chaude, car un changement rapide
de température pourrait entraîner des fissures.
–Nettoyez les panneaux solaires plus fréquemment pendant les mois les plus secs, car ils
peuvent se couvrir de poussière plus rapidement. Un nettoyeur haute pression n’est pas
recommandé.
–Tous les six mois, vérifiez les connexions électriques, de mise à la terre et mécaniques pour
vous assurer qu’elles sont propres, solides, intactes et exemptes de corrosion.
–Enlevez la neige, la glace ou d’autres débris lorsqu’une accumulation se produit.
–Avertissement: Respectez les instructions d’entretien de tous les composants utilisés dans
le système, tels que les cadres de support, les connecteurs PV, le régulateur de charge,
l’onduleur, les batteries, etc.
Stockage à long terme des véhicules récréatifs
Si votre VR est stocké dans des climats extrêmement froids, vous devrez peut-être retirer vos
batteries pour éviter qu’elles ne gèlent. Veuillez noter que si votre (vos) panneau(x) solaire(s)
est (sont) recouvert(s) de neige, il(s) ne produira(ont) pas d’énergie et ne pourra(ont) donc pas
servir à maintenir les batteries chargées. Dans les climats doux, le panneau solaire produirait
une puissance limitée pour maintenir une batterie en état de marche. Veillez à ce que toutes les
charges soient retirées des batteries (lecteur DVD, radio-réveil, etc.) afin de vous assurer que
