Futuro Futuro WL48SHADE User manual

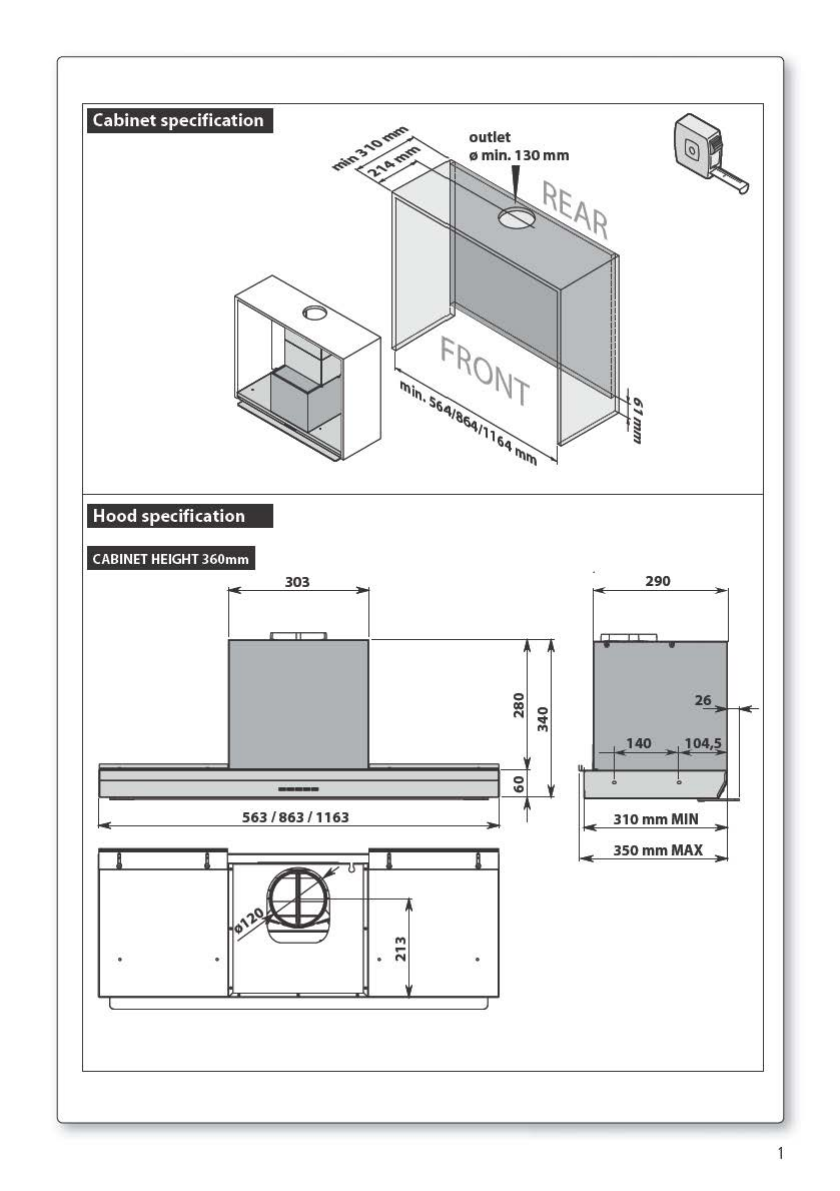

Cabinet specification
Hood specification
CABINET HEIGHT 360mm
303
-
563 / 863 / 1163
I I
-- .v 0
, v"li
all/ .~
I~ '-------'
. .
I
...
r'
. N
I
.
0
CD
N
0
"'
0
.,
...
290
140 104~
310mmMIN
3S0mmMAX

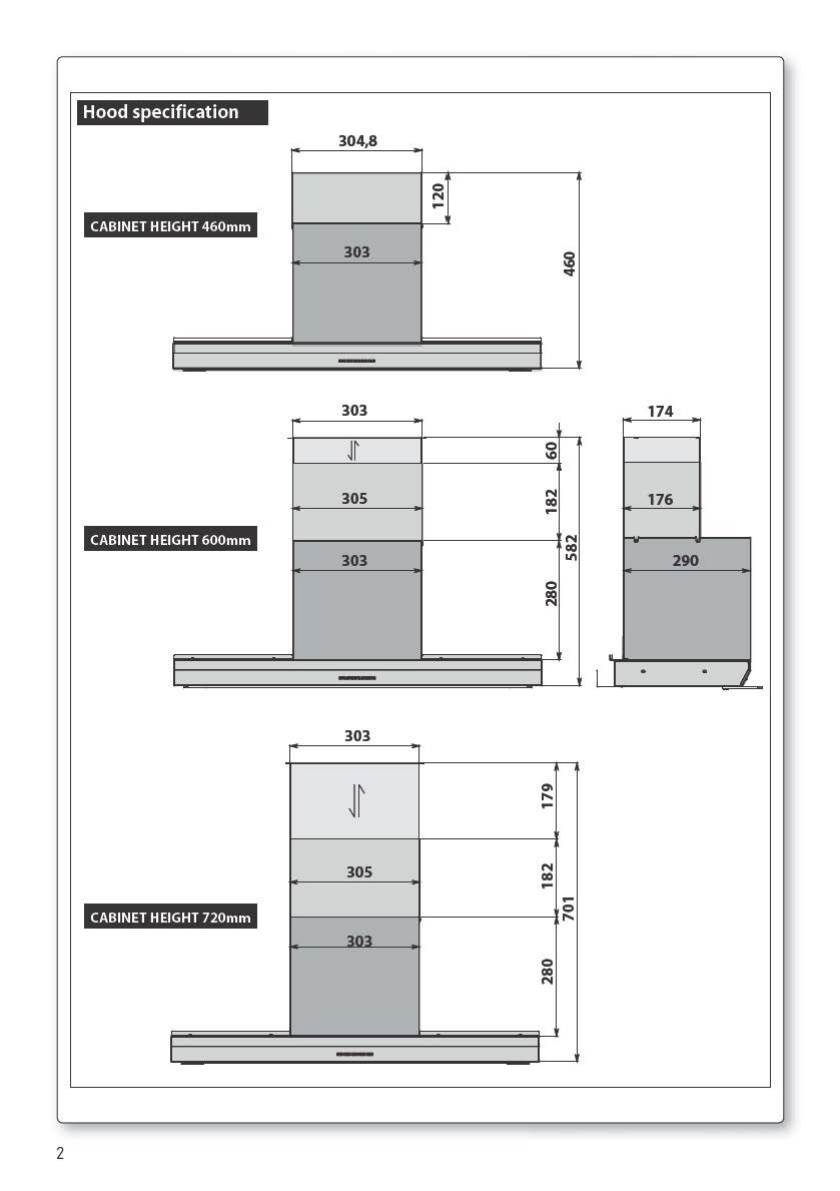

Hood specification
CABINET HEI GHT460mm
I
CABINET HEI GHT600mm
I
CABINET HE IGHT720mm
I
304,8
303
-
303
J~
305
303
-
303
Ji
305
2n2
-
~1
$
..,
I
~
N
co
...
N
co
Ill
~
I
0,
,...
...
N
co
...
:;
,...
Cl
co
N
I
I I
174
176
-
290
. . '
2

Hood specification
8
N
/ 11,
V
..
KCVJN.oo -<
r------
...
::
:!!
d
:e
-
>
KCVJN.oo -<
----
11,
;
..
...
i
:e
>
/
KCVJN.oo -<
----
, ..
::
~
~
..
-l
3

mm
mo

mm
·1~.
~
5

Regolazione della forza per apertura/chiusura vetro -Force adjustment for opening/closing glass
6

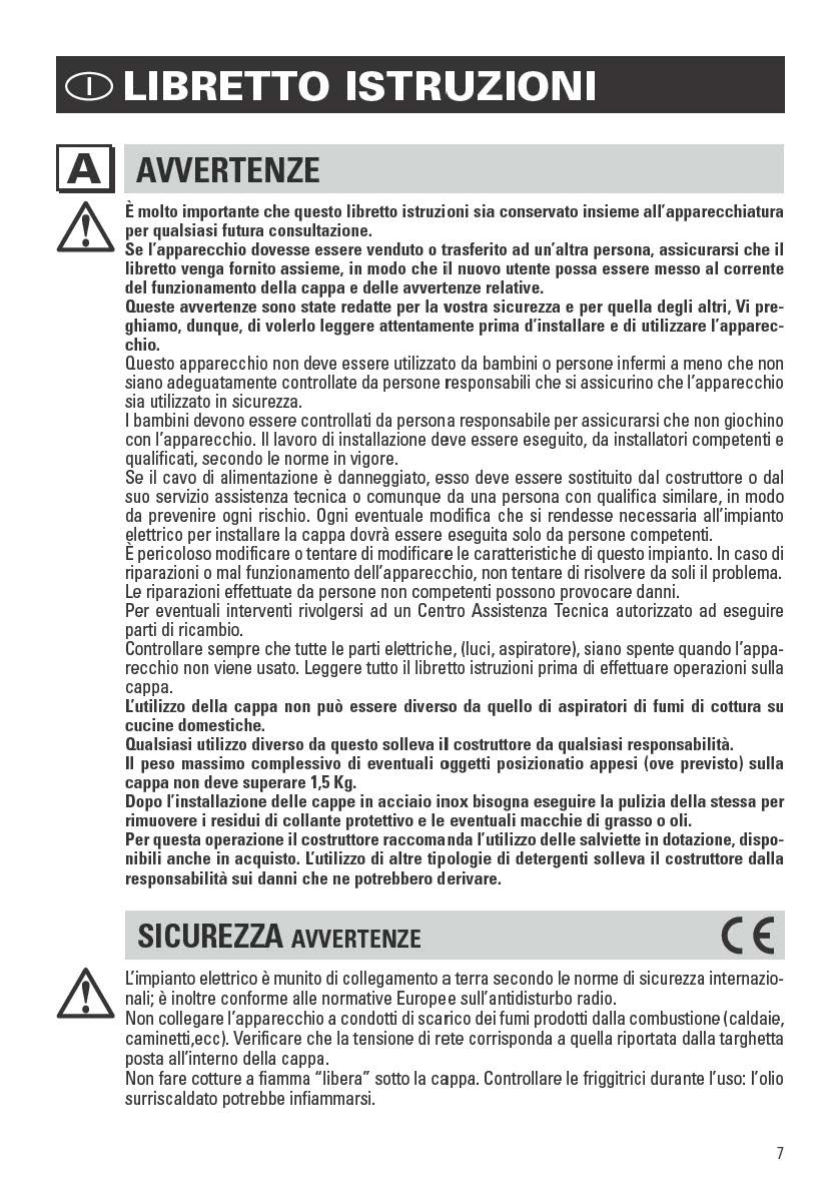

CD LIBRETTO ISTRUZIONI
IAI AWERTENZE
E molto importante che questo libretto istruzioni sia conservato insieme all'apparecchiatura
per qualsiasi futura consultazione.
Se l'apparecchio dovesse essere venduto otrasferito ad un'altra persona, assicurarsi che ii
libretto venga fornito assieme, in modo che ii nuovo utente possa essere messo al corrente
del funzionamento della cappa e delle avvertenze relative.
Oueste avvertenze sono state redatte per la vostra sicurezza e per quella degli altri, Vi pre-
ghiamo, dunque, di volerlo leggere attentamente prima d'installare e di utilizzare l'apparec-
chio.
Questo apparecchio non deve essere utilizzato da bambini o persone infermi a meno che non
siano adeguatamente controllate da persone responsabili che si assicurino che l'apparecchio
sia utilizzato in sicurezza.
I bambini devono essere controllati da persona responsabile per assicurarsi che non giochino
con l'apparecchio. 11 lavoro di installazione deve essere eseguito, da installatori competenti e
qualificati, secondo le norme in vigore.
Se ii cavo di alimentazione e danneggiato, esso deve essere sostituito dal costruttore o dal
suo servizio assistenza tecnica o comunque da una persona con qualifica similare, in modo
da prevenire ogni rischio. Ogni eventuale modifica che si rendesse necessaria all'impianto
{!lettrico per installare la cappa dovra essere eseguita solo da persone competenti.
E pericoloso modificare o tentare di modificare le caratteristiche di questo impianto. In caso di
riparazioni o mal funzionamento dell'apparecchio, non tentare di risolvere da soli ii problema.
Le riparazioni effettuate da persone non competenti possono provocare danni.
Per eventuali interventi rivolgersi ad un Centro Assistenza Tecnica autorizzato ad eseguire
parti di ricambio.
Controllare sempre che tutte le parti elettriche, (luci, aspiratore), siano spente quando l'appa-
recchio non viene usato. Leggere tutto ii libretto istruzioni prima di effettuare operazioni sulla
cappa.
L'.utilizzo della cappa non puo essere diverso da quello di aspiratori di fumi di cottura su
cucine domestiche.
Qualsiasi utilizzo diverso da questo solleva ii costruttore da qualsiasi responsabilita.
II peso massimo complessivo di eventuali oggetti posizionatio appesi (ove previsto) sulla
cappa
non deve superare 1,5 Kg.
Oopo l'installazione delle cappe in acciaio inox bisogna eseguire la pulizia della stessa per
rimuovere i residui di collante protettivo e le eventuali macchie di grasso o oli.
Per questa operazione iicostruttore raccoma nda l'utilizzo delle salviette in dotazione, dispo-
nibili anche in acquisto. L'.utilizzo di altre tipologie di detergenti solleva ii costruttore dalla
responsabilita
sui danni che ne potrebbero derivare.
SICUREZZA AWERTENZE
t:impianto elettrico e munito di collegamento a terra secondo le nonne di sicurezza intemazio-
nali; e inoltre conforme alle normative Europee sull'antidisturbo radio.
Non collegare l'apparecchio a condotti di scarico dei fumi prodotti dalla combustione (caldaie,
caminetti,ecc). Verificare che la tensione di rete corrisponda a quella riportata dalla targhetta
posta all'interno della cappa.
Non fare cotture a fiamma "libera" sotto la cappa. Controllare le friggitrici durante l'uso: I' olio
surriscaldato potrebbe infiammarsi.
7

-Assicurarsi che vi sia una adeguata ventilazione nella stanza se la cappa e utilizzata con altri
apparecchi che utilizzano combustibili come gas o altro .
-
Non accendere fiamme libere sotto la cappa .
-
Non collegare l'apparecchio a condotti di scarico dei fumi prodotti dalla combustione (cal-
daie, caminetti, ecc) .
-Assicurarsi che tutte le normative vigenti sullo scarico dell'aria all'esterno del locale siano
rispettate prima dell'utilizzo della cappa .
Pri ma di pr ocede re a qualsi as i ope r az i one di p uli zia o di ma n utenz i one, disi nse rir e l'appa-
r ecc hi o tog li en do la sp i na o age n do s ull'in te rru tto re ge nerale. La casa cost ru tt ri ce dec lin a
og ni r espo n sab ilita pe r eve n tua li da nni che possa n o, d ir etta men te o in d ir etta men te, esse re
ca u sat i a perso n e, cose ed a nim a li do m est ici in co n seg uen za a ll a ma n ca n za di tu tte le pr e-
sc rizi o ni in di cate ne ll 'appos i to li bre tt oi struzio ni e co n ce menti, spec ial me n te, le avverte n ze
in tema di in sta ll az ion e, u so e ma nu te nzi one de ll 'appa r ecc hi o.
- Rischio di incendio se la pulizia non e condotta secondo le istruzioni del presente libretto .
ATTENZIONE: parti accessibili possono essere calde quando usate con apparecchi di cottura .
- La lunghezza massima della vite di fissaggio del camino (fornita dal fabbricante) e di 10 mm .
AVVERTENZA: l'installazione delle viti o dei dispositivi di fissaggio non conforme alle presenti
istruzioni puo comportare rischi di natura elettrica .
[[] CARATTERISTICHE TECNICHE
I dati tecnici dell'elettrodomestico sono riportati su delle targhette, posizionate all'interno della
cappa .
(£] INSTALLAZIONE
(parte riservata solo a persone qualificate per ii montaggio de/la cappa)
La distanza fra ii piano cottura e la parte piu bassa della cappa da cucina e di nonna almeno
65 cm . Tale distanza e misurata a rigore nel punto piu basso della cappa con tensione non di
sicurezza . Sulla base di questa dettaglio previsto dalle nonne Europee e possibile ridurre la
distanza su alcuni modelli come specificato nel catalogo generale . Se le istruzioni del piano di
cottura a gas specificano una distanza maggiore, bisogna tenerne conto .
Nella versione aspirante ii tubo di uscita dei fumi deve avere un diametro non inferire a quello
del raccordo della cappa . Nei tratti orizzontali ii tubo deve avere una leggera inclinazione (10%
circa) verso l'alto per convogliare l'aria all'esterno dell'ambiente .
Ridurre al minimo le curve, verificare che i tubi abbiano una lunghezza minima indispensabile .
Rispettare le nonne vigenti sullo scarico dell' aria all'esterno . In caso di utilizzo contempora-
neo di altre utenze ( caldaie, stufe, caminetti, ecc .) alimentate a gas o con a Itri combustibili,
prowedere ad una adeguata ventilazione del locale in cui awiene l'aspirazione dei fumi, se-
condo le nonne vigenti .
lstruzioni di montaggio : vedi sez . "O" del presente manuale .
IDI ALLACCIAMENTO ELETTRICO
(parte riservata solo a persone qualificate per /'al/acciamento)
ATTENZIONE ! Prim a di e ff ett uare qualsi as i ope ra zi one a ll ' in te rn o de ll a cappa sco ll ega re
l'appa r ecc hi o da ll a r ete ele ttri ca . A ss ic ur arsi che non ve n ga no sco ll ega ti o tag li at i fili
el ett ri ci a ll'in te rn o de ll a cappa; nel caso si ve rifi c hin o ta li situa zi o ni co n ta tt are ii ce n tro
assiste nz a piuvic in o.Per l'a ll acciamen to elett ri co ri vo l ge rsi a perso nale qua lifi cato.
II collegamento deve essere eseguito in confonnita con le disposizioni di legge in vigore .
Controllare che la valvola limitatrice e l'impianto elettrico possano sopportare ii carico dell'ap-
parecchio (vedere targhetta caratteristiche t ecniche al punto B) . Alcuni tipi di apparecchi
8

possono essere dotati di cavo senza spina; in questo caso, la spina da utilizzare deve essere
dei tipo "normalizzato" tenendo conto che :
-
ii filo giallo-verde deve essere utilizzato per la messa a terra,
- ii filo blu deve essere utilizzato per ii neutro,
- ii filo marrone deve essere utilizzato per la fase, ii cavo non deve entrare in contatto con
parti ca Ide aventi temperature superiori a 70 °C .
-
montare sul cavo di alimentazione una spina adatta al carico e collegarla ad una adeguata
spina di sicurezza .
Se un apparecchio fisso non e prowisto di cavo di alimentazione e di spina, o di altro dispo-
sitivo che assicuri la disconnessione dalla rete, con una distanza di apertura dei contatti che
consenta la disconnessione completa nelle condizioni della categoria di sovratensione Ill, le
istruzioni devono indicare che tali dispositivi di disconnessione devono essere previsti nella
rete di alimentazione conformemente alle reg ole di installazione .
II cavo di terra giallo/verde non deve essere interrotto dall'interruttore .
Prima di collegare l'apparecchio alla rete elettrica, controllare che :
-
la tensione d'alimentazione corrisponda a quella indicata dalla targhetta caratteristiche
tecniche .
-
la presa di terra sia corretta e funzionale .
-
l'impianto di alimentazione sia munito di efficace collegamento di terra secondo le norrne
vigenti .
-
la presa o l'interruttore omnipolare usati siano facilmente raggiungibili con l'apparecchiatu-
ra installata .
La casa cost ru tt ri ce dec li na og ni r esponsab ili ta nel caso le no r me di sic ur ezza non venga no
ri spettate .

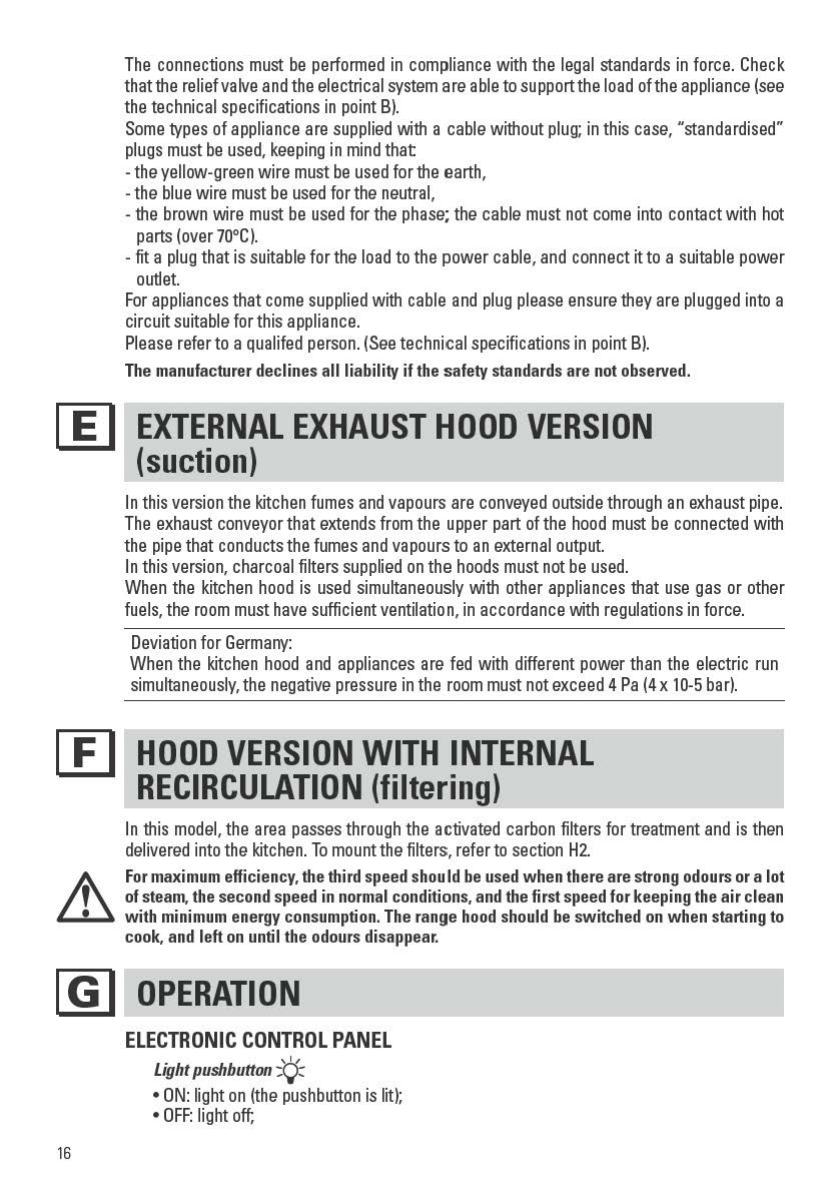

CAPPA IN VERSIONE AD EVACUAZIONE
ESTERNA (aspirante)
In questa versione i fumi ei vapori della cucina vengono convogliati verso l'esterno attraverso
un tubo di scarico .
II convogliatore di scarico che sporge sulla pa rte superiore della cappa deve essere collegato
con un tubo che conduce i fumi ei vapori in una uscita esterna .
In questa versione filtri al carbone attivo in dotazione sulle cappe non devono essere utilizzati .
Quando la cappa da cucina viene utilizzata contemporaneamente ad altri apparecchi che
impiegano gas o altri combustibili, ii locale deve disporre di sufficiente ventilazione secondo
le norme vigenti .
Oeviazione per la Germania :
Quando la cappa da cucina e apparecchi alimentati con energia diversa da quella elettrica
sono in funzione simultaneamente, la pressione negativa nel locale non deve superare i 4
Pa (4 x 10-5 bar) .
[E) CAPPA IN VERSIONE A RICICLO INTERNO
(filtrante)
In questa versione l'aria passa attraverso ifiltri carbone attivo per essere purificata e poi re-
immessa nell'ambiente cucina . Per ii montaggio dei filtri carbone si rimanda alla sezione H2 .
Per ii mig li or r end i me n to si cons ig li a di ut ili zza re la te r za ve l oc i ta in presenza di fort i odo ri
e vapo ri ,laseconda ve l oc i ta ne ll e cond izi on i no r ma li ,la p ri ma ve l oc i ta pe r ma ntenere l' a ri a
pu li ta con bassi consum i di energia el ettr ica. Si consig li a di mette re in fu nz i one la cappa
qua n do si inizia a cuocere e ma ntene ri a in fu nz i one fi no a ll a scompa rsa deg li odo ri.
9

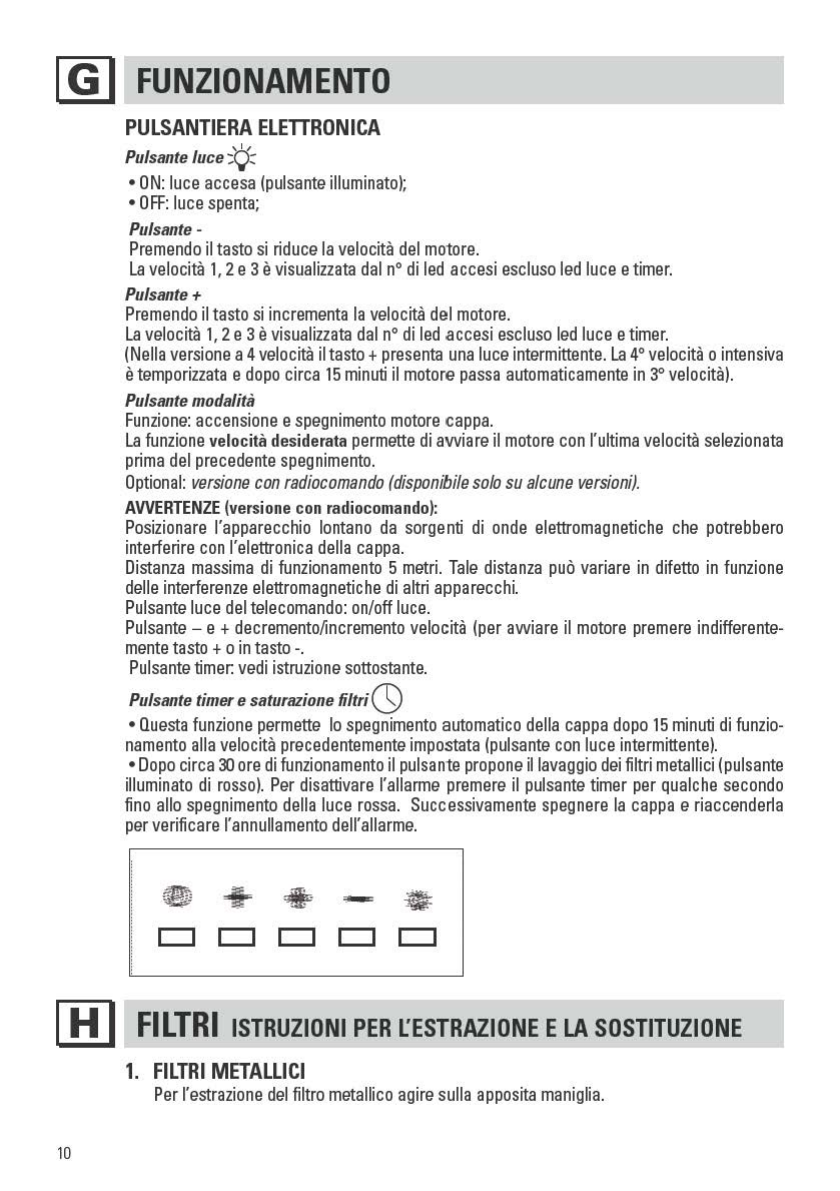

I GI FUNZIONAMENTO
PUL S ANTIERA ELETTRONICA
P u/sante /uce -:.'Q:.
• ON : luce accesa (pulsante illuminato);
• OFF : luce spenta;
P u/sante -
Premendo ii tasto si riduce la velocita del motore .
La velocita 1, 2e3e visualizzata dal n° di led accesi escluso led luce e timer .
Pu/sante+
Premendo ii tasto si incrementa la velocita del motore .
La velocita 1, 2e3e visualizzata dal n° di led accesi escluso led luce e timer .
(Nella versione a4 velocita ii tasto + presenta una luce intermittente . La 4° velocita o intensiva
e temporizzata e dopo circa 15 minuti ii motore passa automaticamente in 3° velocita) .
P u/sante modalita
Funzione : accensione e spegnimento motore cappa .
La funzione ve l oc i ta desi derata permette di awiare ii motore con l'ultima velocita selezionata
prima del precedente spegnimento .
Optional: versione con radiocomando (disponibile solo su alcune versioni).
AVVE RTEN ZE(versionecon radi ocoma n do) :
Posizionare l'apparecchio lontano da sorgenti di onde elettromagnetiche che potrebbero
interferire con l'elettronica della cappa .
Distanza massima di funzionamento 5 metri . Tale distanza puo variare in difetto in funzione
delle interferenze elettromagnetiche di altri apparecchi .
Pulsante luce del telecomando : on/off luce .
Pulsante - e+ decremento/incremento velocita (per awiare ii motore premere indifferente-
mente tasto +o in tasto -.
Pulsante timer. vedi istruzione sottostante .
P u/sante timer e saturazione filtri (SJ
• Questa funzione permette lo spegnimento automatico della cappa dopo 15 minuti di funzio-
namento alla velocita precedentemente impostata (pulsante con luce intermittente) .
•
Dopo circa~ ore di funzionamento ii pulsante propane ii lavaggio dei filtri metallici (pulsante
illuminato di rosso) . Per disattivare l'allarme premere ii pulsante timer per qualche secondo
fino allo spegnimento della luce rossa . Successivamente spegnere la cappa e riaccenderta
per verificare l'annullamento dell'allarme .
~ + + - ~
DODD □
[HJ flLTRI ISTRUZIONI PER L:ESTRAZIONE ELA SOSTITUZIONE
1. FILTRI METALLIC!
Per l'estrazione del filtro metallico agire sulla apposita maniglia .
10

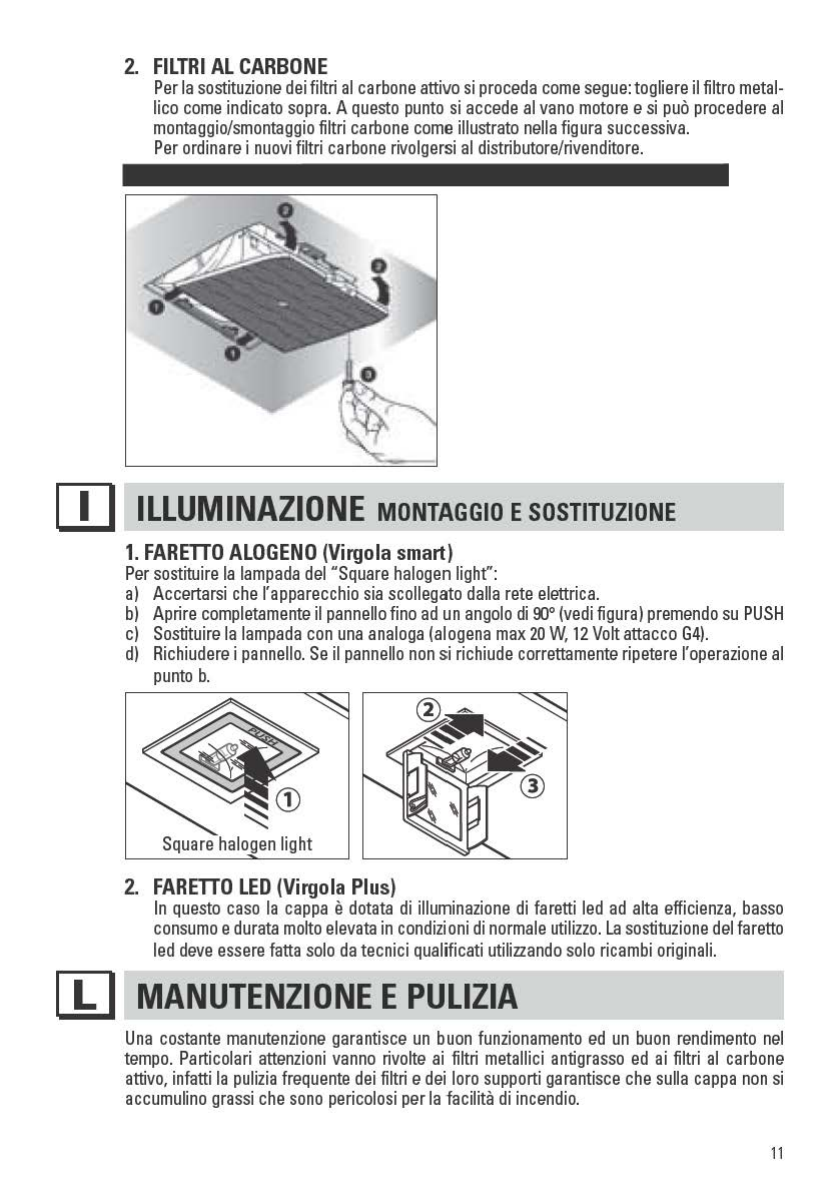

2. FILTRI AL C ARBONE
Per la sostituzione dei filtri al carbone attivo si proceda come segue : tog Ii ere ii filtro metal-
lico come indicato sopra . A questo punto si accede al vano motore e si puo procedere al
montaggio/smontaggio filtri carbone come illustrato nella figura successiva .
Per ordinare i nuovi filtri carbone rivolgersi al distributore/rivenditore .
[I] ILLUMINAZIONE MONTAGGIO E SOSTITUZIONE
1. FARITTO ALOGENO (Virg olasma rt )
Per sostituire la lampada del "Square halogen light" :
a) Accertarsi che l'apparecchio sia scollegato dalla rete elettrica .
b) Aprire completamente ii pannello fino ad un angolo di 00° (vedi figural premendo su PUSH
c) Sostituire la lampada con una analoga (alogena max 20 W, 12 Volt attacco G4) .
d) Richiudere i pannello . Se ii pannello non si richiude correttamente ripetere l'operazione al
punto b.
Square halogen light
2. FARITTO LED (Virgola Plu s)
In questo caso la cappa e dotata di illuminazione di faretti led ad alta efficienza, basso
consumo e durata molto elevata in condizioni di normale utilizzo . La sostituzione del faretto
led deve essere fatta solo da tecnici qual i ficati utilizzando solo ricambi originali .
l]J MANUTENZIONE E PULIZIA
Una costante manutenzione garantisce un buon funzionamento ed un buon rendimento nel
tempo . Particolari attenzioni vanno rivolte ai filtri metallici antigrasso ed ai filtri al carbone
attivo, infatti la pulizia frequente dei filtri e dei loro supporti garantisce che sulla cappa non si
accumulino grassi che sono pericolosi per la facilita di incendio .
11

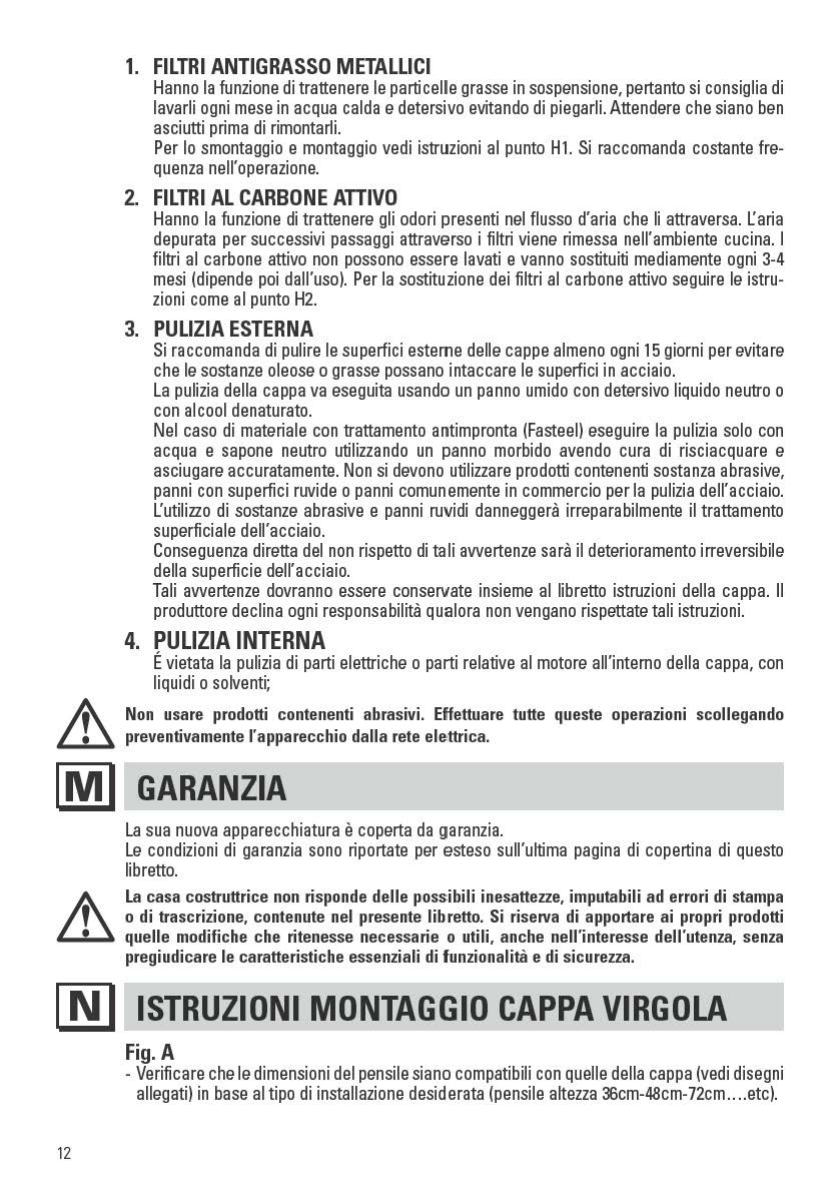

1. FILTRI ANTIGRASSO METALLIC!
Hanno la funzione di trattenere le particelle grasse in sospensione, pertanto si consiglia di
lavarli ogni mese in acqua calda e detersivo evitando di piegarli. Attendere che siano ben
asciutti prima di rimontarti.
Per lo smontaggio e montaggio vedi istruzioni al punto Hl. Si raccomanda costante fre-
quenza nell'operazione.
2. FILTRI AL CARBONE ATTIVO
Hanno la funzione di trattenere gli odori presenti nel flusso d'aria che Ii attraversa. t:aria
depurata per successivi passaggi attraverso i filtri viene rimessa nell' ambiente cucina. I
filtri
al carbone attivo non possono essere lavati e vanno sostituiti mediamente ogni 3-4
mesi (dipende poi dall'uso). Per la sostituzione dei filtri al carbone attivo seguire le istru-
zioni come al punto H2.
3. PULIZIA ESTERNA
Si raccomanda di pulire le superfici esteme delle cappe almeno ogni 15 giorni per evitare
che le sostanze oleose o grasse possano intaccare le superfici in acciaio.
La pulizia della cappa va eseguita usando un panno umido con detersivo liquido neutro o
con alcool denaturato.
Nel caso di materiale con trattamento antimpronta (Fasteel) eseguire la pulizia solo con
acqua e sapone neutro utilizzando un panno morbido avendo cura di risciacquare e
asciugare accuratamente. Non si devono utilizzare prodotti contenenti sostanza abrasive,
panni con superfici ruvide o panni comunemente in commercio per la pulizia dell'acciaio.
L'utilizzo di sostanze abrasive e panni ruvidi danneggera irreparabilmente ii trattamento
superficiale dell'acciaio.
Conseguenza diretta del non rispetto di tali awertenze sara ii deterioramento irreversibile
della superficie dell'acciaio.
Tali awertenze dovranno essere conservate insieme al libretto istruzioni della cappa. II
produttore declina ogni responsabilita qualora non vengano rispettate tali istruzioni.
4. PULIZIA INTERNA
E vietata la pulizia di parti elettriche o parti relative al motore all'intemo della cappa, con
liquidi o solventi;
~ Non usare prodotti contenenti abrasivi. Effettuare tutte queste operazioni scollegando
Lil preventivamente l'apparecchio dalla rete elettrica.
I MI GARANZIA
La sua nuova apparecchiatura e coperta da garanzia.
Le condizioni di garanzia sono riportate per esteso sull'ultima pagina di copertina di questo
libretto.
La casa costruttrice non risponde delle possibili inesattezze, imputabili ad errori di stampa
o di trascrizione, contenute nel presente libretto. Si riserva di apportare ai propri prodotti
quelle modifiche che ritenesse necessarie o utili, anche nell'interesse dell'utenza, senza
pregiudicare le caratteristiche essenziali di funzionalita e di sicurezza.
I NI ISTRUZIONI MONTAGGIO CAPPA VIRGOLA

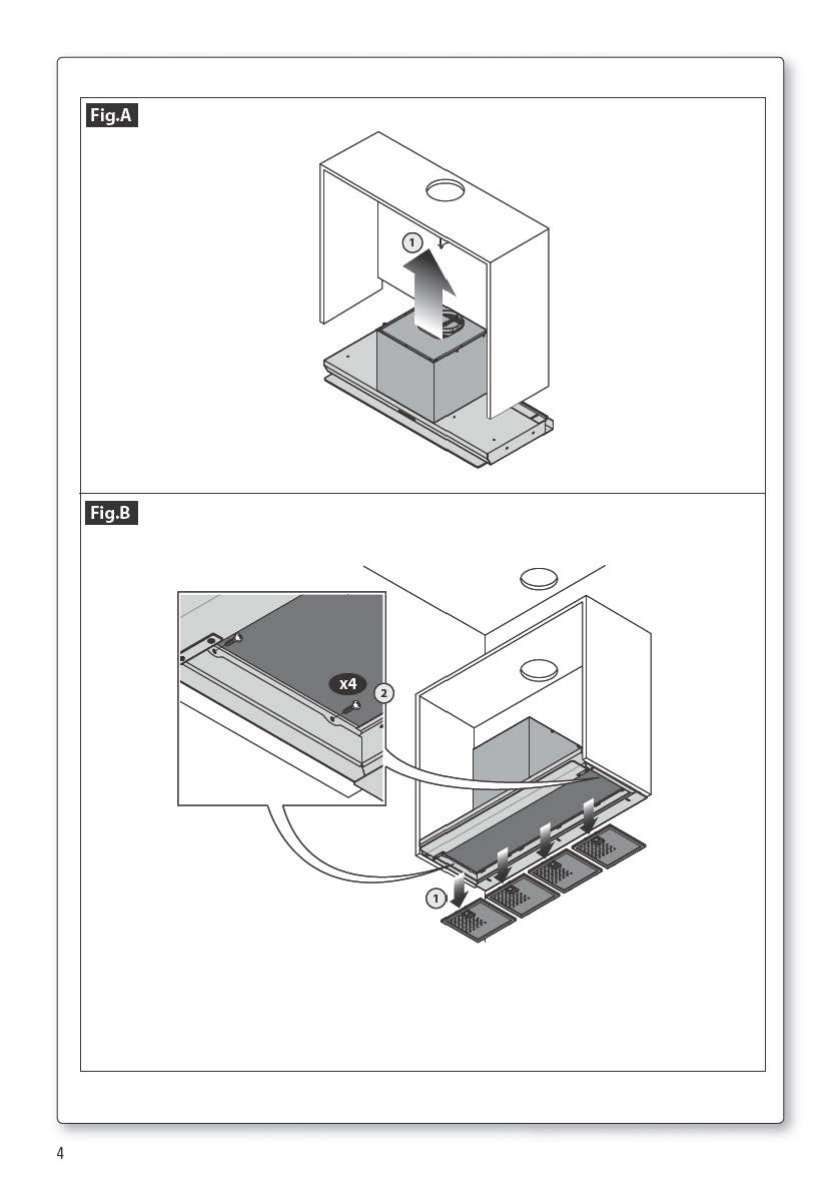

Fig.A
- Verificare che le dimensioni del pensile siano compatibili con quelle della cappa (vedi disegni
allegati) in base al tipo di installazione desiderata (pensile altezza 36cm-48cm-72cm .... etc).
12

Fig. B-C
- Rimuovere i filtri metallici (vedi sez. H1). Inserire la cappa nel pensile e fissarla con 4 viti
autofilettanti da legno come illustrato in figura. Assicurarsi che la cappa sia fissata in modo
sicuro sul pensile.
- Gli elementi telescopici posteriori permettono di regolare la profondità in funzione della di-
mensione del pensile. Anche il carter A è regolabile in funzione delle profondità del pensile.
Fig. D
- Nel caso di versione aspirante (definire l’utilizzo dell’uscita posteriore o superiore) individua-
re la lunghezza ottimale del tubo di scarico dei fumi (F) ed eseguire il collegamento. Eseguire
il collegamento elettrico solo dopo aver disinserito l’alimentazione elettrica. Nel caso di
versione filtrante assicurarsi che la parte superiore del pensile sia dotato di apposito foro
per lo scarico dell’aria depurata dai filtri carbone.
- Per i modelli di cappa con camini aggiuntivi in dotazione eseguire il loro montaggio in base
al pensile impiegato. Vedi disegni della cappa con le varie opzioni di pensile.
- Rimontare i filtri metallici e se necessario eseguire la regolazione della forza di chiusura/
apertura del vetrino inferiore.
- Alimentare elettricamente la cappa rispettando le norme vigenti (vedi sezione D del libretto).
13

@ INSTRUCTIONS BOOKLET
IA I WARNINGS
A\. This instruction booklet must be kept together with the appliance for future reference. If the
£ll appliance is sold or consigned to other parties, check that the booklet is supplied with it, to
• ensure that the new user has the correct information on the operation of the range hood and
is aware of the warnings. These warnings have been provided for the your safety and the
safety of others. As a result, please read them carefully before installing and operating the
appliance.
This appliance is not intended for use by young children or infirm persons unless they have
been adequately supervised by a responsible person to ensure thatthey can use the appliance
safely. Young children should be supervised to ensure they do not play with the appliance.
The appliance must be installed by qualified personnel, in accordance with the standards in
force. If the supply cord is damaged, it must be re-placed by the manufacturer, its service
agent or similarly qualified persons in order to avoid a hazard. Any modifications that may be
required to the electrical system for the installation of the range hood must only be made by
qualified electricians.
It is dangerous to modify or attempt to modify the characteristics of this system. In the event of
malfunctions or if repairs are required to the appliance, do not attempt to solve the problems
directly.
Repairs performed by unqualified persons may cause damage. For all repair and other work on
the appliance, contact an authorised service/spare parts centre.
Always check that all the electrical parts (lights, exhaust device), are off when the appliance
is not being used. Read the entire instruction booklet before perfonning any operations on the
range hood.
The range hood must only be used for the exhaust of cooking fumes in home kitchens. The
manufacturer disclaims all liability for any other use of the appliance.
The maximum weight of any object placed above the hood, or hung to it (if possible) must
not exceed 1,5 kilos. After installing the stainless steel hood, clean it in order to remove any
residue of the protective glue, and stains of grease or oil. The manufacturer recommends its
cleaning cloth available for purchase. The manufacturer accepts no liability in case of dam-
age caused by the use of different detergent types.
SAFETY WARNINGS
The electrical system features an earth connection in compliance with international safety
standards; furthennore, it is compliant with the European standard for electromagnetic com-
patibility.
Do not connect the appliance to flues (from boilers, fireplaces, etc.). Make sure the mains
voltage corresponds to the values on the rating plate located inside the range hood.
Never cook on "open" flames under the range hood.
Check deep-fryers during use: superheated oil may be flammable.
- Ensure there is adequate ventilation of the room when the rangehood is used at the same
time as appliances burning gas or other fue l s.
- Do not flambe under the rangehood
14

- The exhaust air must not be discharged into a flue which is used for exhausting fumes from
appliances burning gas or other fuels.
- Ensure that all regulations concerning the discharge of exhaust air have been fulfilled before
you use the appliance.
Before performing any cleaning or maintenance operations, disconnect the appliance by un-
plugging it or using the main switch. The manufacturer disclaims all liability for any damage
that may be directly or indirectly caused to people, things and animals due to the failure to
follow all the instructions provided in this booklet and above all the warnings relating to the
installation, operation and maintenance of the appliance.
- there is a fire risk if cleaning is not carried out in accordance with the instructions.
CAUTION: Accessible parts may become hot when used with cooking appliances.
- Max. length screw for fixing the chimney is 10 mm (provided by the manufacturer).
WARNING: Failure to install the screws or fixing device in accordance with these instructions
may result in electrical hazards.
Warning only for Australia: hood width less than 90 cm: use max. 4 hobs
[!) TECHNICAL SPECIFICATIONS
The technical data pertaining to the electric appliance The technical specifications of the ap-
pliance are shown on the rating plates located inside the range hood.
~ INSTALLATION
(Section reserved for qualified installers of the range hood)
The distance between the hob and the lowest part of the rangehood is normally at least 65 cm.
This distance is measuresd in the lowest part of the rangehood not operating at safety voltage.
Based on this detail provided by European Standards, the distance may be reduced in some
models as specified in the general catalogue. If the instructions for installation for the gas hob
specify a greater distance, this has to be taken into account.
In the outside exhaust version, the diameter of the fume discharge duct must be no smaller
than the range hood connection.
In the horizontal sections, the duct must slope slightly (around 10%) upwards, so as to better
convey the air outside of the room.
Avoid using angled pipes, make sure that the pipes are at least of the minimum length.
Comply with the current regulations on air discharge into the atmosphere.
Ifa boiler, stove, fireplace, etc. that uses gas or other fuels is being used at the same time,
make sure the room where the fumes are extracted is well ventilated, in compliance with the
current regulations.
Mounting instruction: see section "O" of the booklet.
ID I ELECTRICAL CONNECT _ IO _NS_ ----~
(Section reserved for qualified installers)
WARNING!
Before doing any work inside the range hood, disconnect the appliance from the mains
power supply.
Check that the wires inside the range hood are not disconnected or cut; if this is the case,
contact
your nearest service centre. The electrical connections must be performed by quali-
fied personnel.
15

The connections must be perfonned in compliance with the legal standards in force . Check
that the relief valve and the electrical system are able to support the load of the appliance (see
the technical specifications in point 8) .
Some types of appliance are supplied with a cable without plug; in this case, "standardised"
plugs must be used, keeping in mind that
-
the yellow-green wire must be used for the earth,
- the blue wire must be used for the neutral,
- the brown wire must be used for the phase; the cable must not come into contact with hot
parts (over 70°C) .
-fit a
plug that is suitable for the load to the power cable, and connect it to a suitable power
outlet.
For appliances that come supplied with cable and plug please ensure they are plugged into a
circuit
suitable for this appliance .
Please refer to a qualifed person . (See technical specifications in point 8) .
The manufacturer declines a ll liability if the sa fety standa rd s are not observed .
(!] EXTERNAL EXHAUST HOOD VERSION
(suction)
In this version the kitchen fumes and vapours are conveyed outside through an exhaust pipe .
The exhaust conveyor that extends from the upper part of the hood must be connected with
the pipe that conducts the fumes and vapours to an external output.
In this version, charcoal filters supplied on the hoods must not be used .
When the kitchen hood is used simultaneously with other appliances that use gas or other
fuels, the room must have sufficient ventilation, in accordance with regulations in force .
Deviation for Germany:
When the kitchen hood and appliances are fed with different power than the electric run
simultaneously, the negative pressure in the room must not exceed 4 Pa (4 x 10-5 bar) .
[E) HOOD VERSION WITH INTERNAL
RECIRCULATION (filtering)
In this model, the area passes through the activated carbon filters for treatment and is then
delivered into the kitchen . To mount the filters, refer to section H2.
For maximum efficiency, the third speed shou Id be used when therearestrong odours oralot
of steam, the second speed in normal conditions, and the fir st speed for keeping the a ir cle an
with minimum energy consumpt ion. Th e range hood sh ou ld be switched on when start ing to
cook, and left on until the odours disappear.
IGI OPERATION
ELECTRONIC CONTROL PANEL
L ight pushbutton *
• ON : light on (the pushbutton is lit);
• OFF : light off;
16

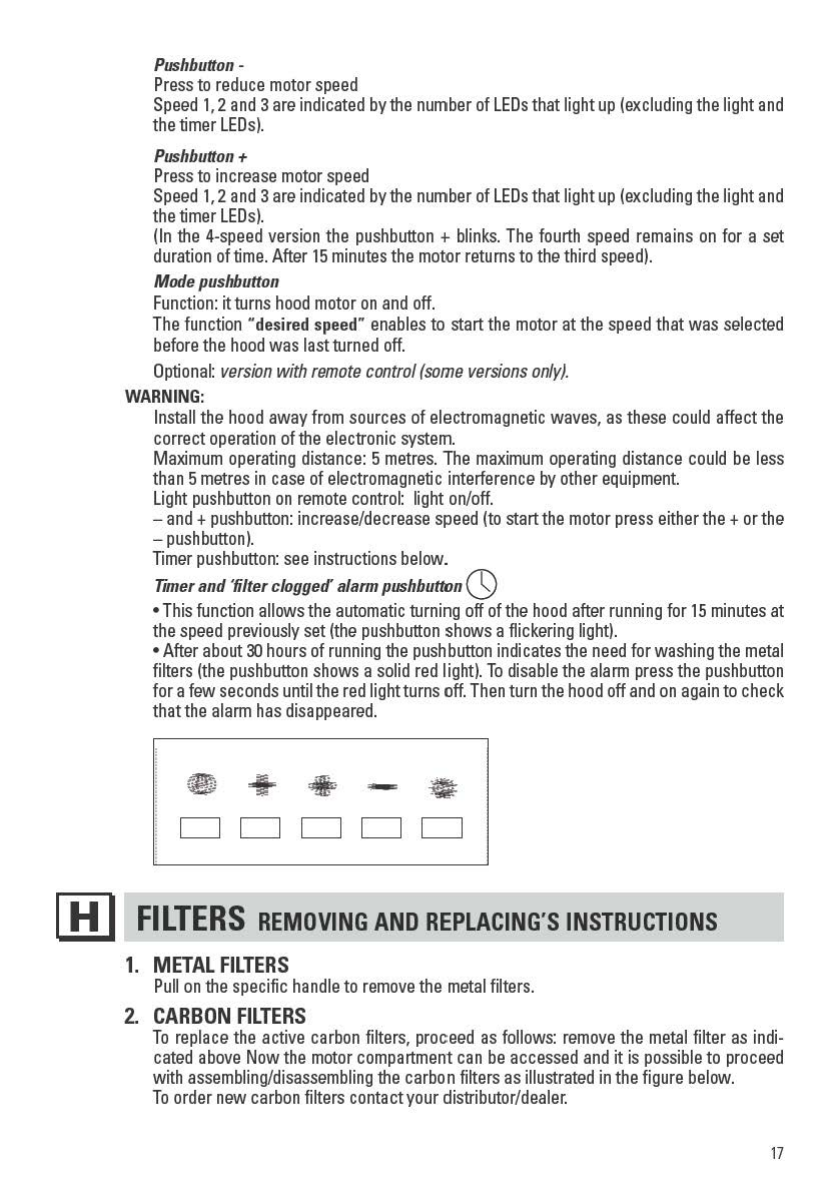

P ushbutton -
Press to reduce motor speed
Speed 1, 2 and 3 are indicated by the number of LEDs that light up (excluding the light and
the timer LEDs) .
P ushbutton +
Press to increase motor speed
Speed 1, 2 and 3 are indicated by the number of LEDs that light up (excluding the light and
the timer LEDs) .
(In the 4-speed version the pushbutton + blinks . The fourth speed remains on for a set
duration of time . After 15 minutes the motor returns to the third speed) .
M ode pus h button
Function :it turns hood motor on and off .
The function N des ir ed speed " enables to start the motor at the speed that was selected
before the hood was last turned off .
Optional : version with remote control (some versions only).
WARNI N G:
Install the hood away from sources of electromagnetic waves, as these could affect the
correct operation of the electronic system .
Maximum operating distance : 5 metres . The maximum operating distance could be less
than 5 metres in case of electromagnetic interference by other equipment.
Light pushbutton on remote control : light on / off .
-
and + pushbutton : increase/decrease speed (to start the motor press either the + or the
- pushbutton) .
Timer pushbutton : see instructions below .
Ti mer and 'filter clogged' alarm pushbutton (9
• This function allows the automatic turning off of the hood after running for 15 minutes at
the speed previously set (the pushbutton shows a flickering light) .
•
After about~ hours of running the pushbutton indicates the need for washing the metal
filters (the pushbutton shows a solid red light) . To disable the alann press the pushbutton
for a few seconds until the red light turns off. Then turn the hood off and on again to check
that the alann has disappeared .
~ + . - ~
□□□ DD
[HJ FILTERS REMOVING AND REPLACING 'S INSTRUCTIONS
1. METAL FILTERS
Pull on the specific handle to remove the metal filters .
2. CARBON FILTERS
To replace the active carbon filters, proceed as follows : remove the metal filter as indi-
cated above Now the motor compartment can be accessed and it is possible to proceed
with assembling/disassembling the carbon filters as illustrated in the figure below .
To order new carbon filters contact your distributor/dealer .
17

[I] LIGHTING
1. HALOGEN LAMP (Virgola smart)
To replace the " Square halogen lighr:
a) M ake sure the appliance is disconnected from the electric power supply .
b) Fully open the panel until reaching a 00 ° angle (see figure) pressing PU SH
c) R eplace the lamp w ith one similar (halogen max 20 W, 12 Volt G4 connection) .
d) Close the panel. If the panel does not close correctly, repeat the procedure from point b.
2 ----
S quare halogen light
2. LED LAMP (Virgola Plus)
~
~
@
In this case the hood is equipped with high efficiency, lo w consumption LE D lamp with
extremely long duration under normal use conditions .T he LE D lamp must be replaced only
by qualified technicians using only original spare parts .
[!J MAINTENANCE AND CLEANING
Constant maintenance ensures the correct operation and efficiency of the appliance over
time . Special attention should be paid to the metal grease-trapping filters and the charcoal
filters . Frequent cleaning of the filters and their supports will ensure that fats and grease do
not accumulate on the range hood, with the consequent risk of fire .
1. METAL GREASE-TRAPPING FILTERS
T hese trap the fat and grease particles suspended in the air, and therefore should be
washed every month in hot water and detergent without bending them . W ait until they
are completely dry before repositioning them . To remove and replace these filters, see
the instructions in point Hl. T his operation should be performed at regular intervals .
18

2. CHARCOAL FILTERS
These trap the odours present in the stream of air that passes through them. The air is
purified by passing a number of times through the filters and being recirculated into the
kitchen. The charcoal filters cannot be cleaned, and should be replaced on average every
3-4 months (according to use). To replace the charcoal filters, see the instructions in point
H2.
3. CLEANING THE OUTSIDE OF THE APPLIANCE
It is advised to clean the external hood surfaces at least every 15 days in order to avoid
that oily or greasy substances affect the steel surfaces.
The ouside of the range hhod should be cleaned using a damp cloth and neutral liquid
detergent or denatured alcohol.
In case of fingerprint-less finish (fasteel) clean only with water and neutral soap using
clean with a soft cloth, rinse and wipe dry thoroughly. Do not use products that contain
abrasive substances, rough cloths or cloths specifically designed for cleaning steel. Using
abrasive substances or rough cloths will inevitably damage the finish of steel. The steel
surface will be irrevocably damaged if the instructions above are not complied with. Keep
these instructions together with the instructions for use of your hood.
The manufacturer accepts no liability for any damage caused by non-compliance with the
instructions above.
4. CLEANING THE INSIDE OF THE APPLIANCE
The electrical parts or parts of the motor assembly inside the range hood must not be
cleaned using liquids or solvents.
~ Do not use abrasive products.
Lil All the above operations must be perfonned after having disconnected the appliance from the
mains power supply.
IM I WARRANTY
The new equipment is covered by warranty.
The warranty conditions are provided by the distributor.
~ The manufacturer is not liable for any inaccuracies in this booklet resulting from printing or
Lll transcription errors. The manufacturer reserves the right to modify its products as it consid-
ers necessary
or in the interests of the user, without compromising theiressential safety and
operating characteristics.
IN I INSTRUCTIONS FOR VIRGOLA HOOD
ASSEMBLY
Fig.A
- Verify that the dimensions of the wall unit are compatible with those of the hood (see dra-
wings attached), according to the required installation (wall unit height 36cm-48cm-72cm ....
etc).
Fig. 8-C
- Remove the metal filters (see sec. H1 ). Insert the hood inside the wall unit and fasten it using
4 self-threading screws for wood as shown in the figure. Ensure the hood is secured safely
to the wall unit
-
The rear telescopic elements allow adjusting depth, according to the wall unit dimension.
Even guard A can be adjusted according to the wall unit depth.
19

Fig. D
- In the exhaust version (define the rear or upper outet use), detect the optimal length of the
fume exhaust pipe (F) and carry out the connection. Set up the electric connection only once
the electric power supply has been cut off. For the filtering version, ensure that the upper
part of the wall unit has a specific hole for draining the air purified by the carbon filters.
- For hood models with additional chemneys, mount them according to the type of wall unit
used. See drawings of the hood with several wall unit options.
- Remount the metal filters and, if required, adjust the closing/opening force of the lower slide.
- Power the hood complying with the regulations in force (see sec. D of the booklet).
