Gaggenau VI 492 613 User manual

*DJJHQDX
Installation instructions2
Notice de montage13
Instrucciones de instalación25
VI 492 613
Cooktop
Surface de cuisson
Placa

2
en-us
Table of Contents
Installation instructions
9Safety Definitions 2
IMPORTANT SAFETY INSTRUCTIONS 3
Safety Codes and Standards 3
Electric Safety 4
Related Equipment Safety 4
Proposition 65 Warning 5
Before you begin 6
Tools and Parts Needed 6
Parts Included 6
Cabinet Requirements 6
Countertop Requirements 6
Prepare Installation Space 7
Cutting out countertop 7
Ventilation 8
Installation Procedure 9
Mounting Control Knobs 9
Installing the heat shield 10
Install Appliance 10
Connect Electrical Supply 11
Check the Installation 11
Removing appliance 12
Customer Service 12
Additional information on products, accessories,
replacement parts and services can be found at
www.gaggenau.com and in the online shop
www.gaggenau.com/zz/store
9Safety Definitions
SafetyDefinitions 9WARNING
This indicates that death or serious injuries may
occur as a result of non-observance of this
warning.
9CAUTION
This indicates that minor or moderate injuries may
occur as a result of non-observance of this
warning.
NOTICE
This indicates that damage to the appliance or property
may occur as a result of non-compliance with this
advisory.
Note: This alerts you to important information and/or
tips.

3
9IMPORTANT SAFETY INSTRUCTIONS
READ AND SAVE THESE INSTRUCTIONS
IMPORTANT SAFETY INSTRUCTIONS
READANDSAVETHESEINSTRUCTIONS IMPORTANT: The appliance must be
installed by a qualified installer.
IMPORTANT: Save for the local electrical
inspector’s use.
INSTALLER: leave these instructions with
this unit for the owner. Show the owner
the location of the circuit breaker or fuse.
Mark it for easy reference.
OWNER: Please retain these instructions
for future reference.
9WARNING
If the information in this manual is
not followed exactly, fire or shock
may result causing property damage
or personal injury.
9WARNING
Do not repair, replace or remove any
part of the appliance unless
specifically recommended in the
manuals. Improper installation,
service or maintenance can cause
injury or property damage. Refer to
this manual for guidance. All other
servicing should be done by an
authorized service provider.
Remove all tape and packaging before
using the appliance. Destroy the
packaging after unpacking the appliance.
Never allow children to play with
packaging material.
This appliance is intended for use up to a
maximum height of 13,100 feet
(4,000 meters) above sea level.
Improper installation is not covered by
the warranty.
9WARNING
Wearers of electronic implants!
The appliance may contain
permanent magnets which may affect
electronic implants, e.g. heart
pacemakers or insulin pumps.
Therefore, during installation,
wearers of electronic implants must
maintain a minimum distance of
4 inch (10 cm) from the appliance.
Safety Codes and Standards
This appliance complies with one or more
of the following Standards:
▯UL 858, The Standard for the Safety of
Household Electric Ranges
▯UL 923, The Standard for the Safety of
Microwave Cooking Appliances
▯UL 507, The Standard for the Safety of
Electric Fans
▯ANSI Z21.1, The American National
Standard for Household Cooking Gas
Appliances
Hidden surfaces may have sharp
edges. Use caution when
reaching behind or under
appliance.

9IMPORTANT SAFETY INSTRUCTIONS
READ AND SAVE THESE INSTRUCTIONS
4
▯CAN/CSA-C22.2 No. 113 Fans and
Ventilators
▯CAN/CSA-C22.2 No. 61 Household
Cooking Ranges
▯CAN/CSA-E60335-1
▯CAN/CSA-E60335-2-6 Household and
similar electrical appliances - Safety
It is the responsibility of the owner and
the installer to determine if additional
requirements and/or standards apply to
specific installations.
Electric Safety
If required by the National Electrical
Code (or Canadian Electrical Code), this
appliance must be installed on a separate
branch circuit.
The circuit breaker should have a contact
separation of at least 3 mm on all poles.
Be sure your appliance is properly
installed and grounded by a qualified
technician. Installation, electrical
connections and grounding must comply
with all applicable codes.
Before installing, turn power OFF at the
service panel. Lock service panel to
prevent power from being turned ON
accidentally.
9WARNING
IMPROPER GROUNDING CAN RESULT IN A
RISK OF ELECTRIC SHOCK!
Related Equipment Safety
The appliance should only be used if
installed by a qualified technician in
accordance with these installation
instructions. The manufacturer is not
responsible for any damage resulting
from incorrect installation.
Never modify or alter the construction of
the appliance. For example, do not
remove leveling legs, panels, wire covers
or anti-tip brackets/screws.
To eliminate the risk of burns or fire by
reaching over heated surface units,
cabinet storage space located above the
surface units should be avoided. If
cabinet storage is to be provided, the risk
can be reduced by installing a hood that
projects horizontally a minimum of 5
inches (127 mm) beyond the bottom of
the cabinet.
Verify that cabinets above the cooktop are
a maximum of 13" (330 mm) deep.
Consult a qualified electrician if the
grounding instructions are not
completely understood, or if doubt
exists as to whether the appliance is
properly grounded. DO NOT USE AN
EXTENSION CORD.

5
9IMPORTANT SAFETY INSTRUCTIONS
READ AND SAVE THESE INSTRUCTIONS
DO NOT install refrigerators,
dishwashers, ovens (without ventilation),
or washing machines below the cooktop.
Note: We strongly recommend the
installation of a ventilation system with
this appliance.
Proposition 65 Warning:
This product may contain a chemical
known to the State of California, which
can cause cancer or reproductive harm.
Therefore, the packaging of your product
may bear the following label as required
by California:

&DQFHUDQG5HSURGXFWLYH+DUPZZZ3:DUQLQJVFDJRY
67$7(2)&$/,)251,$352326,7,21:$51,1*
:$51,1*

6
en-us Before you begin
Before you begin
Beforeyoubegin Tools and Parts Needed
▯Phillips Head Screwdriver
▯Pencil
▯Drill with ¼" (6 mm) bit
▯Jigsaw
▯Tape Measure
Note: Additional materials may be necessary for
installation in solid surface countertops. Contact the
countertop manufacturer.
Parts Included
Cabinet Requirements
The distance from the top of the cooktop to the bottom of
cabinets above must be a minimum of A=30" (762 mm).
This distance can be reduced to A=24" (610 mm) when
the bottom of the wood or metal cabinet is protected by
not less than ¼" (6.35 mm) flame-retardant millboard
covered with not less than no. 28 gauge sheet metal,
0.015" (0.4 mm) stainless steel, 0.024" (0.6 mm)
aluminum or 0.020" (0.5 mm) copper.
Verify that the cabinets above the cooktop are a maximum
of B=13" (330 mm) deep.
Countertop Requirements
9WARNING
To reduce the risk of ignition of surrounding
combustible materials, install at least 2" (51 mm)
from both sidewalls and the rear wall.
The countertop must be level and horizontal. The stability
of the countertop must be maintained after the cut-out
has been made.
Solid surface countertops often require special
installations. For example, heat-reflective tape and
rounded corners may be necessary. Contact the
countertop manufacturer for instructions specific to your
countertop.
[
[
[ [
%
$

7
Prepare Installation Space en-us
Prepare Installation Space
PrepareInstallationSpace Create the cut-out in the countertop according to the
installation diagram. The angle of the cut surface to the
countertop must be 90°.
The lateral cut-out edges must be flat in order to ensure
that the retaining springs are positioned properly on the
appliance. With multi-layered countertops, secure strips
laterally in the cut-out if necessary.
After creating cut-out, remove shavings. Seal cut
surfaces in a heat- and water-resistant manner.
Observe minimum distance between device underside
and cabinet surfaces of 3/8" (10 mm).
The worktop into which the cooktop is installed must be
heat-resistant up to 140° F (90 °C).
The worktop must be reinforced if it is less than 13/16 inch
(20 mm) thick.
If the thickness of the worktop into which the cooktop is
installed does not comply with the specifications,
reinforce the worktop using a fire- and water-resistant
material until it reaches the minimum thickness.
Otherwise, sufficient stability cannot be assured.
▯The worktop into which the cooktop is installed should
withstand loads of approx. 133 lbs (60 kg).
▯Confirm the cooktop is level only after it has been
installed.
Cutting out countertop
Flush mounting: Flush mounting into a countertop is
possible.
Flush installation: The appliance can be installed in the
following temperature- and water-resistant countertops:
▯Stone countertops
▯Plastic countertops (such as Corian®)
▯Solid wood countertops: Only in consultation with the
manufacturer of the countertop (seal cut-out edges)
▯Installation in other countertops only in consultation
with the manufacturer of the countertop.
Installation in countertops made of particleboard is not
possible.
Note: Any cut-out work on the countertop must be
performed in a workshop according to the installation
diagram. The cut-out must be made cleanly and precisely
since the cut-out edge is visible on the surface. Clean
and degrease the cut-out edges with a suitable cleaning
agent (bear in mind silicone manufacturer's processing
instructions).
PLQ
PLQ  
PLQ
  





  PP
  

  

PLQ




PLQ
PLQ




 



  

  
 PP

PLQ  

 
  


U














8
en-us Prepare Installation Space
Combining several Vario devices: The connecting strip
VA 420 000/010 is required for the combination of
several Vario appliances. This is available separately as a
special accessory. Consider additional space
requirement for the connecting strip between the
appliances when making the cut-out (see installation
instructions VA 420 000/010).
Appliances can also be installed in individual cut-outs,
bearing in mind a minimum distance between the devices
of 2" (51 mm).
Drilled Hole for Control Knob
Possible types of installation:
▯Installation in the front of the base cabinet
▯Installation in the countertop next to the appliance
▯Installation in the countertop in front of the appliance
Note: Follow the installation instructions provided for the
control knobs.
Ventilation
To guarantee that the appliance works correctly, the
cooktop MUST be sufficiently ventilated.
Since the ventilation in the lower section of the appliance
requires a sufficient supply of fresh air, the cabinet must
be designed accordingly. The following is required for
this:
▯A minimum clearance between the rear of the
cupboard and the kitchen wall, and between the
surface of the worktop and the upper area of the
drawer.
▯An opening at the top to the rear of the cupboard.
▯If the minimum clearance of 25/32 inch (20 mm) is not
provided at the rear of the cupboard, you must create
an opening on the underside.
Note: If the appliance is installed in an island unit or
another installation that is not described here, you must
ensure that the cooktop is sufficiently ventilated.
9$
PLQæʌ¼ʕʔ
 PP
%
PLQ405
%
PLQ405
 PP
PLQë
PLQé
PLQë
 PP

9
Installation Procedure en-us
Installation Procedure
InstallationProcedure 9CAUTION
Sharp edges. Use protective gloves when installing
the cooktop.
Note: The appliance is heavy. It is advisable to install it
with a second person.
Mounting Control Knobs
Note: Follow the installation instructions provided for the
control knobs.
1. Depending on the distance between the control
knobs, it may be necessary to break off the retaining
plate at the perforation. Hold the retaining plate in
place against the back of the control panel or the
bottom of the countertop, or secure it with the
enclosed screws.
2. When installing a single control knob or when the
retaining plate has been broken at the perforation, use
2 screws to hold each individual retaining plate in
place to prevent it from rotating (C).
For stone countertops, use temperature-resistant two-
component adhesive (for metal to stone) to adhere the
retaining plate.
3. Remove the protective film on the back of the
illuminated ring (A).
4. Insert the control knob into the drilled hole (B) and
screw the nut on the back with the enclosed
installation aid (D).
5. Connect all of the control knobs with the enclosed
shorter cables. The plugs must snap into the sockets
(E).
Note: The two cable connectors on the control knob
are identical.
6. Connect the longer cable to the control cable for
connection to the appliance. The plug must snap into
the socket (F).
Note: The appliance can be connected to any control
knob.
7. After installing, check that all plug connections fit
correctly.
8. After installing all the cables, secure them to the
retaining plate by bending the tab down (E).


 PP
$%
&'

10
en-us Installation Procedure
Installing the heat shield
9CAUTION
Sharp edges. Use protective gloves when installing
the plate.
For safety reasons, the heat shield must be properly
installed when closed cabinets are used. This prevents
components from overheating as a result of the
recirculation of hot air from the cooktop.
The heat shield is the same width as the cooktop. For
shipping, it is screwed to the bottom of the burner box.
After unpacking the cooktop, unscrew the heat shield.
The heat shield will be able to rotate freely, as shown in
the illustration.
Install Appliance
9WARNING
Before you plug in an electrical cord or turn on
power supply, make sure all controls are in the OFF
position.
1. Connect the connection cable to the control cable in
the socket on the bottom of the appliance. The plug
must snap into place.
2. The appliance must be secured from below using the
hold-down brackets provided, so it does not slip.
Position the appliance so that the screws provided are
seated loosely in the holes.
3. Move the hold-down brackets so that the appliance
can be placed in the cutout.
(
)

11
Installation Procedure en-us
4. Place the appliance carefully into the cutout.
9CAUTION
– Do not let the glass drop into place. Make sure that
it is supported along a broad area of the edges
when carefully placing the cooktop into the cutout.
– Do not pinch or kink the connecting cable or route
it over sharp edges. If the cooktop is installed over
a built-under oven, route the cable on the rear
corners of the oven to the power outlet. The cable
must be installed such that it does not come into
contact with any hot pars of the cooktop or oven.
5. Insert the clamping screws into the hold-down
brackets and secure the appliance to the countertop.
Tighten the screws.
NOTICE
Protect delicate countertops by placing a wooden disk
underneath.
6. Only for flush mount installation:
Note: Make sure that everything is working correctly
before grouting.
Grout the surrounding gap with a suitable
temperature-resistant silicone adhesive. Smooth the
joint seal with a smoothing agent recommended by the
manufacturer. Heed the processing instructions for
the silicone glue. Only start up the appliance after the
silicone glue is completely dry (at least 24 hours,
depending on the room temperature).
NOTICE
Unsuitable silicone adhesive causes permanent
discoloration to natural stone countertops.
Connect Electrical Supply
Refer to data plate for more information. See "Service"
for data plate location.
The maximum current raing of the branch-circuit breaker,
the wire sizes and the connections must be conform to
the requirements of the National Electrical Code or
Canadian Electrical Code and all local codes and
ordinances.
Attach flexible conduit to the junction box. Connect the
lead wires to the junction box supply wires in proper
phase:
▯black (L1) to black
▯red (L2) to red
▯green or bare to ground
Check the Installation
9WARNING
Before you plug in an electrical cord or turn on
power supply, make sure all controls are in the OFF
position.
Remove everything from the cooktop surface. Clean
cooktop surface with cooktop cleaning creme.
Switch on the circuit breaker.
Verify that elements function properly.

12
en-us Customer Service
Removing appliance
Disconnect the appliance from the power supply. For
flush-mounted appliances, remove the silicone joint. Push
out the appliance from below.
9CAUTION
Damage to appliance! Don't lever device out from
above at the frame.
Customer Service
Customer Service If your appliance needs repairs, our customer service is
there for you. We work hard to help solve problems
quickly and without unnecessary service calls, getting
your appliance back up and running correctly in the least
amount of time possible.
When you call, please indicate the product number
(E-Nr.) and serial number (FD-Nr.) so that we can support

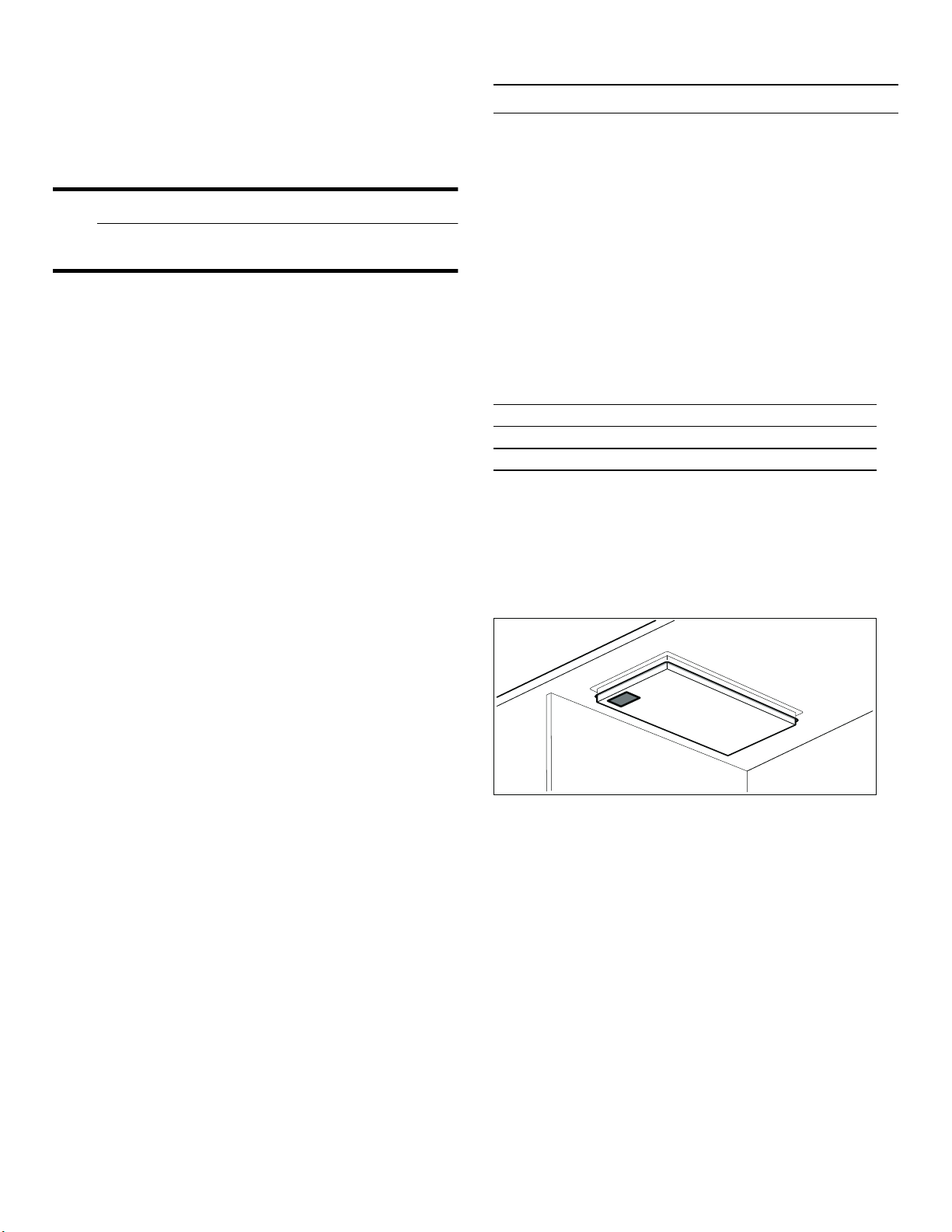

you in a qualified manner. You will find the type plate with
these numbers on the bottom of the appliance. To avoid
having to search for a long time when you need it, you
can enter your appliance data and the customer support
telephone number here.
Please read the installation instructions and use and care
instructions provided with your appliance. Failure to do
so may result in an error in using the appliance. This
could result in a service call that instead of fixing a
mechanical issue is only needed for customer education.
Such calls are not covered by the appliance warranty.
Please find the contact data of all countries in the
enclosed customer service list.
To book a service visit and product advice
E-Nr. FD-Nr.
Customer Service O
USA 877 442 4436
toll-free
CANADA 877 442 4436
toll-free

13
fr-ca
Table des matières
Notice de montage
9Définitions de sécurité 13
CONSIGNES DE SÉCURITÉ IMPORTANTES 14
Codes et normes de sécurité 15
Sécurité électrique 15
Équipement de sécurité 16
Avertissement issu de la proposition 65 16
Avant de commencer 17
Outils et pièces nécessaires 17
Pièces comprises 17
Exigences pour les placards 17
Exigences pour le plan de travail 17
Préparation des meubles 18
Découper le plan de travail 18
Ventilation 19
Procédure d'installation 20
Monter les boutons de commande 20
Installation de l'écran pare-chaleur 21
Pose de l'appareil 22
Brancher l'alimentation électrique 23
Vérification de l'installation 23
Dépose de l'appareil 23
Service après-vente 24
Vous trouverez des informations supplémentaires
concernant les produits, accessoires, pièces de
rechange et services sur Internet sous :
www.gaggenau.com et la boutique en ligne :
www.gaggenau.com/zz/store
9Définitions de sécurité
Définitionsdesécuri té 9AVERTISSEMENT
Ceci indique que le non-respect de cet
avertissement peut entraîner des blessures graves,
voire la mort.
9ATTENTION
Ceci indique que le non-respect de cet
avertissement peut entraîner des blessures légères
ou de gravité moyenne.
AVIS
Ceci indique que la non-conformité à cet avis de sécurité
peut entraîner des dégâts matériels ou endommager
l'appareil.
Remarque : Ceci vous signale des informations et/ou
indications importantes.

9CONSIGNES DE SÉCURITÉ IMPORTANTES
LIRE ET CONSERVER CES INSTRUCTIONS
14
CONSIGNES DE SÉCURITÉ IMPORTANTES
LIREETCONSERVERCESINSTRUCTIONS IMPORTANT : L'électroménager doit être
installé par un installateur qualifié.
IMPORTANT : Conserver ces instructions
pour l'usage de l'inspecteur électrique
local.
INSTALLATEUR : Laissez ces instructions
d’installation avec cet appareil à
l’intention du propriétaire. Montrez au
propriétaire l'emplacement du disjoncteur
ou du fusible. Identifiez sa position pour
pouvoir le retrouver facilement.
PROPRIÉTAIRE : Prière de conserver ces
instructions pour référence ultérieure.
9AVERTISSEMENT
Si l’information de ce guide n’est
pas suivie exactement, il peut en
résulter un incendie ou un choc
électrique causant des dommages à
la propriété, des blessures ou la
mort.
9AVERTISSEMENT
Ne réparez, remplacez, ni ne retirez
aucune partie de l'appareil, excepté
si les manuels recommandent de le
faire. Une installation, un entretien
ou une inspection incorrects peuvent
occasionner des blessures ou des
dommages matériels. Reportez-vous
au présent manuel pour obtenir des
indications. Toute autre intervention
doit être effectuée par un technicien
agréé.
Enlever le ruban adhésif et l’emballage
avant d’utiliser l’appareil. Détruire
l’emballage après avoir déballé l’appareil.
Ne jamais laisser les enfants jouer avec
les matériaux de conditionnement.
Cet appareil est conçu pour une
utilisation jusqu'à une altitude maximale
de 13 100 pieds (4 000 m).
La garantie ne couvre pas une mauvaise
installation.
Certaines surfaces peuvent
avoir des bords tranchants.
Faire attention en étendant le
bras derrière l’appareil ou en
dessous.

15
9CONSIGNES DE SÉCURITÉ IMPORTANTES
LIRE ET CONSERVER CES INSTRUCTIONS
9AVERTISSEMENT
Porteurs d'implants électroniques !
Cet appareil peut contenir des
aimants permanents qui pourraient
affecter les implants électroniques
comme les stimulateurs cardiaques
ou les pompes à insuline. C'est
pourquoi durant l'installation, les
porteurs d'implants électroniques
doivent demeurer à une distance
d'au moins 10 cm (4 po) de
l'appareil.
Codes et normes de sécurité
Cet appareil est conforme à une ou
plusieurs des normes suivantes :
▯UL 858, norme pour la sécurité des
cuisinières électriques domestiques
▯UL 923, norme pour la sécurité des
appareils de cuisson à micro-ondes
▯UL 507, norme pour la sécurité des
ventilateurs électriques
▯ANSI Z21.1, norme nationale américaine
pour les appareils de cuisson à gaz
domestiques
▯CAN/CSA-C22.2 No. 113, Ventilateurs et
soufflantes
▯CAN/CSA-C22.2 No. 61, Cuisinières pour
usage ménager
▯CAN/CSA-E60335-1
▯CAN/CSA-E60335-2-6 Appareils
électrodomestiques et analogues -
Sécurité
Il incombe au propriétaire et à
l'installateur de déterminer si des
exigences additionnelles et/ou normes
s'appliquent pour des installations
spécifiques.
Sécurité électrique
S'il y a lieu, conformément au Code
national de l'électricité (ou au Code
canadien de l'électricité), cet appareil
doit être installé sur un circuit de
dérivation séparé.
Le disjoncteur doit avoir une séparation
de contact de 3 mm. minimum pour tous
les pôles.
S'assurer que l'appareil est installé et mis
à la terre par un technicien qualifié.
L'installation, les connexions électriques
et la mise à la terre doivent être
conformes à tous les codes applicables.
Avant l'installation, mettre l'appareil hors
service au panneau de service.
Verrouiller le panneau d'entrée
d'électricité pour éviter que le courant ne
soit accidentellement rétabli.
9AVERTISSEMENT
UNE MISE À LA TERRE INADÉQUATE PEUT
ENTRAÎNER UN RISQUE D'ÉLECTROCUTION !
Consultez un électricien qualifié si
vous ne comprenez pas
parfaitement les instructions de
mise à la terre ou si vous avez des
doutes concernant une mise à la
terre appropriée. NE PAS UTILISER
DE RALLONGE.

9CONSIGNES DE SÉCURITÉ IMPORTANTES
LIRE ET CONSERVER CES INSTRUCTIONS
16
Équipement de sécurité
Utilisez uniquement l’appareil
électroménager s’il a été installé par un
technicien qualifié conformément aux
présentes instructions d’installation. Le
fabricant ne peut pas être tenu
responsable de tous dommages causés
par une installation inadéquate.
Ne jamais modifier ni altérer la
configuration de l'appareil. Par exemple,
ne pas retirer les pieds de nivellement,
les panneaux, les couvercles de câblage
ou les fixations/vis antibasculement.
Pour éliminer le risque de brûlures ou
d’incendie lorsque l’on allonge le bras au-
dessus des éléments de surface chauds,
éviter d’installer des placards au-dessus
des éléments de surface. Si l’installation
de placards est prévue, le risque peut
être réduit en installant une hotte
aspirante qui dépasse horizontalement
d’au moins 5 po (127 mm) la base du
placard.
Vérifiez que la profondeur des armoires
situées au-dessus de la table de cuisson
ne dépasse pas 13 po (330 mm).
La pose d'un appareil de réfrigération,
d'un lave-vaisselle, d'un four non ventilé
ou d'un lave-linge sous la table de
cuisson n'est pas autorisée.
Remarque : Nous recommandons
vivement l’installation d’un système de
ventilation avec cet appareil ménager.
Avertissement issu de la
proposition 65 :
Ce produit pourrait contenir un produit
chimique reconnu par l'État de la
Californie comme cancérigène ou ayant
des effets nocifs sur la reproduction. Par
conséquent, l'emballage de votre produit
pourrait porter l'étiquette suivante,
comme requis par la Californie :

&DQFHUHWGRPPDJHVjODUHSURGXFWLRQ
$9(57,66(0(17,668('(/$352326,7,21â'(/e7$7'(
$9(57,66(0(17
/$&$/,)251,(â
ZZZ3:DUQLQJVFDJRY

17
Avant de commencer fr-ca
Avant de commencer
Avant decommencer Outils et pièces nécessaires
▯Tournevis à tête Philips
▯Crayon
▯Perceuse avec broche de 6 mm
▯Scie sauteuse
▯Mètre ruban
Remarque : Il faudra éventuellement avoir recours à
d’autres matériaux pour l’installation sur des surfaces de
travail solides. Prendre contact avec le fabricant de la
surface de travail.
Pièces comprises
Exigences pour les placards
La distance du haut de la table de cuisson au bas des
armoires au-dessus doit être au minimum de A=30 po
(762 mm). Cette distance peut être réduite à A=24 po
(610 mm) quand le bas de l'armoire en bois ou en métal
est protégé par du carton enroulé ignifuge d'un minimum
de ¼ po (6,35 mm), lequel est recouvert au minimum de
tôle de calibre 28, d'acier inoxydable de 0,015 po (0,4
mm), d'aluminium de 0,024 po (0,6 mm) ou de cuivre de
0,020 po (0,5 mm).
Vérifiez que la profondeur des armoires au-dessus de la
table de cuisson est au maximum de B=13 po (330 mm).
Exigences pour le plan de travail
9AVERTISSEMENT
Pour réduire le risque d’inflammation des
matériaux combustibles adjacents, l’installation
doit laisser un dégagement d’au moins
2 po (51 mm) entre la table de cuisson et les murs
latéraux et arrière.
Le plan de travail doit être horizontal et plan. Veiller à la
stabilité du plan de travail, même après avoir creusé le
trou.
Certains plans de travail à haute résistance requièrent
souvent des aménagements spéciaux. Par exemple, une
bande thermoréfléchissante et des coins arrondis
peuvent être nécessaires. Contacter le fabricant du plan
de travail pour obtenir des précisions.
[
[
[ [
%
$

18
fr-ca Préparation des meubles
Préparation des meubles
Préparationdesmeubles Réaliser la découpe pour l’appareil dans le plan de
travail, selon le schéma de pose. L'angle du chant de
coupe doit être de 90° par rapport au plan de travail.
Les bords de coupe latéraux doivent être plans afin de
garantir le positionnement correct des ressorts de
serrage sur l'appareil. Si le plan de travail est constitué
d'un matériau multicouche, fixer le cas échéant des
baguettes sur les côtés de la découpe.
Après les opérations de découpe, éliminer les copeaux.
Sceller les chants de coupe avec un produit assurant leur
résistance à la chaleur et l’humidité.
Respecter entre le dessous de l'appareil et les meubles
voisins une distance minimale de 3/8" (10 mm).
Le plan de travail qui accueillera la table de cuisson doit
résister à des températures allant jusqu'à 90 °C
(140° F).
Le plan de travail doit être renforcé si son épaisseur est
de moins de 20 mm (13/16 po).
Si l'épaisseur du plan de travail qui accueillera la table
de cuisson ne respecte pas les spécifications, renforcez-
le à l'aide d'un matériau résistant à l'eau et au feu jusqu'à
atteindre l'épaisseur minimale. Sinon, vous pourriez ne
pas obtenir une stabilité adéquate.
▯Le plan de travail qui accueillera la table de cuisson
doit pouvoir résister à des charges d'environ 60 kg
(133 lb).
▯Vérifiez que la table de cuisson est de niveau
uniquement après son installation.
Découper le plan de travail
PLQ
PLQ  
PLQ
  





  PP
  

  

PLQ





19
Préparation des meubles fr-ca
Pose en affleurement: L'appareil peut être posé en
affleurement dans un plan de travail.
Pose en affleurement: L'appareil peut être encastré dans
des plans de travail résistant à la chaleur et à l'eau,
fabriqués dans les matériaux suivants :
▯pierre
▯matière plastique ou Corian®
▯bois massif : seulement avec l'accord avec le fabricant
du plan de travail (sceller les bords de coupe)
▯La pose dans d'autres types de plan de travail :
seulement avec l'accord avec le fabricant du plan de
travail.
La pose dans de plan de travail de panneaux de
particules n'est pas autorisée.
Remarque : Toutes les découpes du plan de travail
doivent être faits dans un atelier spécialisé,
conformément au schéma de pose. La découpe doit être
nette et précise, car le bord de coupe est visible en
surface. Nettoyer et dégraisser les bords de coupe avec
un produit de nettoyage adéquat (respecter les
instructions d'application du fabricant du silicone).
Association de plusieurs appareils Vario : Pour combiner
plusieurs appareils Vario, il faut utiliser la barrette de
jonction VA 420 000/010. Elle est disponible comme
accessoire en option. Lors de la découpe, tenir compte
de l'espace supplémentaire qui est nécessaire pour la
barrette de jonction entre les appareils (voir la notice de
montage VA 420 000/010).
Les appareils peuvent également être installés dans des
découpes séparées, en respectant une distance
minimale de 2" (51 mm).
Perçage pour le bouton de commande
Variantes de montage possibles :
▯Montage en face avant de l'élément bas
▯Montage dans un plan de travail situé à côté de
l'appareil
▯Montage dans un plan de travail situé devant l'appareil
Remarque : Respectez les instructions de montage des
boutons de commande.
Ventilation
Pour assurer un fonctionnement adéquat de l’appareil
électroménager, la table de cuisson DOIT être
suffisamment ventilée.
Puisque la ventilation dans la section inférieure de
l’appareil électroménager nécessite un débit d’air frais
suffisant, l’armoire doit être conçue de façon appropriée.
Pour y parvenir, veuillez respecter les exigences
suivantes :
PLQ
PLQ




 



  

  
 PP

PLQ  

 
  


U













9$

20
fr-ca Procédure d’installation
▯Un dégagement minimal entre l’arrière de l’armoire et
le mur de la cuisine, et entre la surface du plan de
travail et la zone supérieure du tiroir.
▯Une ouverture sur le dessus de l'armoire. vers
l’arrière.
▯Si le dégagement minimal de 20 mm (25/32 po) n’est
pas présent à l’arrière de l’armoire, vous devez
pratiquer une ouverture sur le dessous.
Remarque : Si l'appareil électroménager est installé
dans un îlot ou un autre type d'installation qui n'est pas
décrit dans le présent document, vous devez vous
assurer que la table de cuisson est dotée d'une
ventilation appropriée.
Procédure d'installation
Procédured’installation 9ATTENTION
Bords coupants. Mettre des gants de protection
pendant l’installation de la table de cuisson.
Remarque : L’appareil est lourd. Pour l’insérer dans la
découpe, faite-vous aider par une autre personne.
Monter les boutons de commande
Remarque : Respectez les instructions de montage des
boutons de commande.
1. En fonction de la distance entre les boutons de
commande, raccourcissez la tôle de maintien en la
brisant au niveau de la perforation si nécessaire.
Maintenez la tôle de maintien à l'arrière du bandeau
de commande et sous le dessous du plan de travail ou
fixez-la avec les vis fournies.
2. Lors du montage d'un bouton de commande individuel
ou lorsque la tôle de maintien a été brisée au niveau
de la perforation, chaque tôle de maintien a été
sécurisée contre toute torsion avec 2 vis (C).
En cas de plan de travail en pierre, collez la tôle de
maintien avec une colle à deux composants (métal sur
pierre).
3. Retirez le film protecteur à l'arrière de l'anneau
lumineux (A).
PLQæʌ¼ʕʔ
 PP
%
PLQ 405
%
PLQ405
 PP
PLQë
PLQé
PLQë
 PP


 PP
