Gaggenau VP 414 611 User manual

*DJJHQDX
Installation instructions2
Notice de montage13
Instrucciones de instalación24
VP 414 611
Teppan Yaki

2
en-us
Table of Contents
Installation instructions
9Safety Definitions 2
IMPORTANT SAFETY INSTRUCTIONS 3
Appliance Handling Safety 3
Safety Codes and Standards 3
Electric Safety 3
Related Equipment Safety 4
Proposition 65 Warning 5
Before you begin 6
Tools and Parts Needed 6
Parts Included 6
Installation accessories 6
Cabinet Requirements 6
Countertop Requirements 6
Prepare Installation Space 7
Cutting out countertop 7
Installation Procedure 9
Mounting Control Knobs 9
Prepare Installation Space 10
Install Appliance 10
Connect Electrical Supply 11
Check the Installation 12
Removing appliance 12
Customer Service 12
9Safety Definitions
SafetyDefinitions 9WARNING
This indicates that death or serious injuries may
occur as a result of non-observance of this
warning.
9CAUTION
This indicates that minor or moderate injuries may
occur as a result of non-observance of this
warning.
NOTICE
This indicates that damage to the appliance or property
may occur as a result of non-compliance with this
advisory.
Note: This alerts you to important information and/or
tips.

3
9IMPORTANT SAFETY INSTRUCTIONS
READ AND SAVE THESE INSTRUCTIONS
IMPORTANT SAFETY INSTRUCTIONS
READANDSAVETHESEINSTRUCTIONS INSTALLER: LEAVE THESE
INSTRUCTIONS WITH THE APPLIANCE
AFTER INSTALLATION IS COMPLETE.
IMPORTANT: SAVE THESE
INSTRUCTIONS FOR THE LOCAL
ELECTRICAL INSPECTOR'S USE.
9WARNING
If the information in this manual is
not followed exactly, fire or shock
may result causing property damage
or personal injury.
9WARNING
Do not repair, replace or remove any
part of the appliance unless
specifically recommended in the
manuals. Improper installation,
service or maintenance can cause
injury or property damage. Refer to
this manual for guidance. All other
servicing should be done by an
authorized servicer.
Appliance Handling Safety
Safety Codes and Standards
This appliance complies with one or more
of the following Standards:
▯UL 858, The Standard for the Safety of
Household Electric Ranges
▯UL 923, The Standard for the Safety of
Microwave Cooking Appliances
▯UL 507, The Standard for the Safety of
Electric Fans
▯ANSI Z21.1, The American National
Standard for Household Cooking Gas
Appliances
▯CAN/CSA-C22.2 No. 113 Fans and
Ventilators
▯CAN/CSA-C22.2 No. 61 Household
Cooking Ranges
▯CAN/CSA-E60335-1
▯CAN/CSA-E60335-2-6 Household and
similar electrical appliances - Safety
It is the responsibility of the owner and
the installer to determine if additional
requirements and/or standards apply to
specific installations.
Electric Safety
9WARNING
Before you plug in an electrical cord
or turn on power supply, make sure
all controls are in the OFF position.
If required by the National Electrical
Code (or Canadian Electrical Code), this
appliance must be installed on a separate
branch circuit.
Hidden surfaces may have sharp
edges. Use caution when
reaching behind or under
appliance.

9IMPORTANT SAFETY INSTRUCTIONS
READ AND SAVE THESE INSTRUCTIONS
4
9WARNING
Risk of electrical shock or fire!
Frame grounded to neutral through a
ground strap. Grounding through the
neutral conductor is prohibited for
new branch-circuit installations
(1996 NEC), mobile homes, and
recreational vehicles, or in an area
where local codes prohibit
grounding through the neutral
conductor.
For installations where grounding
through the neutral conductor is
prohibited,
1. disconnect the link from the
neutral,
2. use grounding terminal or lead to
ground unit,
3. connect neutral terminal to lead
branch circuit neutral in usual
manner (when the appliance is to
be connected by means of a cord
kit, use a UL listed 4-conductor
cord for this purpose).
Be sure your appliance is properly
installed and grounded by a qualified
technician. Installation, electrical
connections and grounding must comply
with all applicable codes.
Before installing, turn power OFF at the
service panel. Lock service panel to
prevent power from being turned ON
accidentally.
Installer – show the owner the location of
the circuit breaker or fuse. Mark it for
easy reference.
Related Equipment Safety
The appliance should only be used if
installed by a qualified technician in
accordance with these installation
instructions. The manufacturer is not
responsible for any damage resulting
from incorrect installation.
Remove all tape and packaging before
using the appliance. Destroy the
packaging after unpacking the appliance.
Never allow children to play with
packaging material.
Never modify or alter the construction of
the appliance. For example, do not
remove leveling legs, panels, wire covers
or anti-tip brackets/screws.
To eliminate the risk of burns or fire by
reaching over heated surface units,
cabinet storage space located above the
surface units should be avoided. If
cabinet storage is to be provided, the risk
can be reduced by installing a hood that
projects horizontally a minimum of 5
inches (127 mm) beyond the bottom of
the cabinet.
Verify that cabinets above the cooktop are
a maximum of 13" (330 mm) deep.
When installing a cooktop over a single
oven, be sure to follow both the oven’s
and cooktop’s installation manuals.

5
9IMPORTANT SAFETY INSTRUCTIONS
READ AND SAVE THESE INSTRUCTIONS
Ventilation Recommendations
We strongly recommend the installation
of a ventilation hood above this
appliance. The hood must be installed
according to instructions furnished with
the hood.
9CAUTION
The appliance should not be
installed with a ventilation system
that blows air downward toward the
burners. This type of ventilation
system may cause ignition and
combustion problems with the gas
cooking appliance resulting in
personal injury or unintended
operation.
Proposition 65 Warning:
This product may contain a chemical
known to the State of California, which
can cause cancer or reproductive harm.
Therefore, the packaging of your product
may bear the following label as required
by California:

&DQFHUDQG5HSURGXFWLYH+DUPZZZ3:DUQLQJVFDJRY
67$7(2)&$/,)251,$352326,7,21:$51,1*
:$51,1*

6
en-us Before you begin
Before you begin
Beforeyoubegin Tools and Parts Needed
▯Phillips Head Screwdriver
▯Pencil
▯Drill with ¼" (6 mm) bit
▯Jigsaw
▯Tape Measure
Note: Additional materials may be necessary for
installation in solid surface countertops. Contact the
countertop manufacturer.

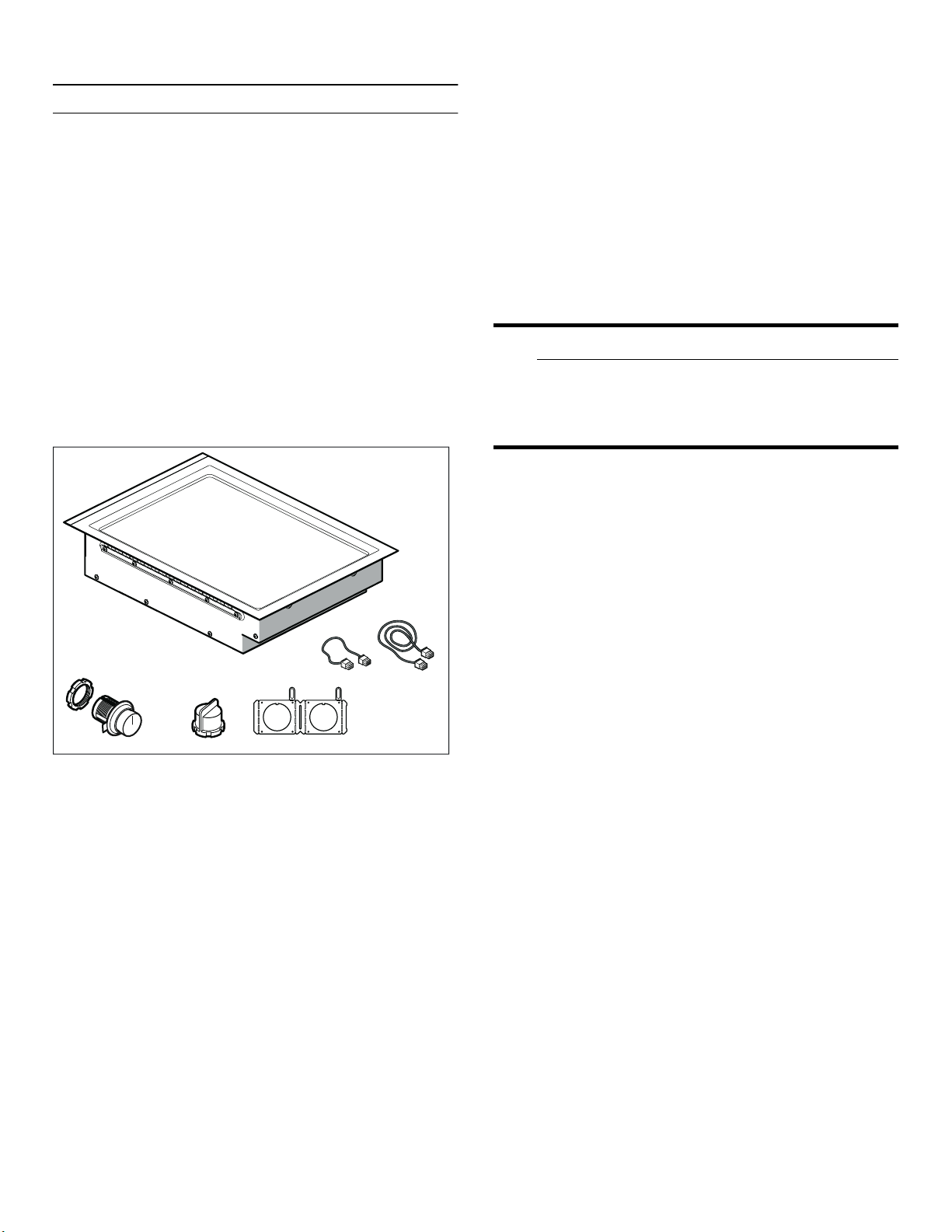

Parts Included
Installation accessories
Use the accessories only as indicated. The manufacturer
assumes no liability for incorrect usage of the
accessories.

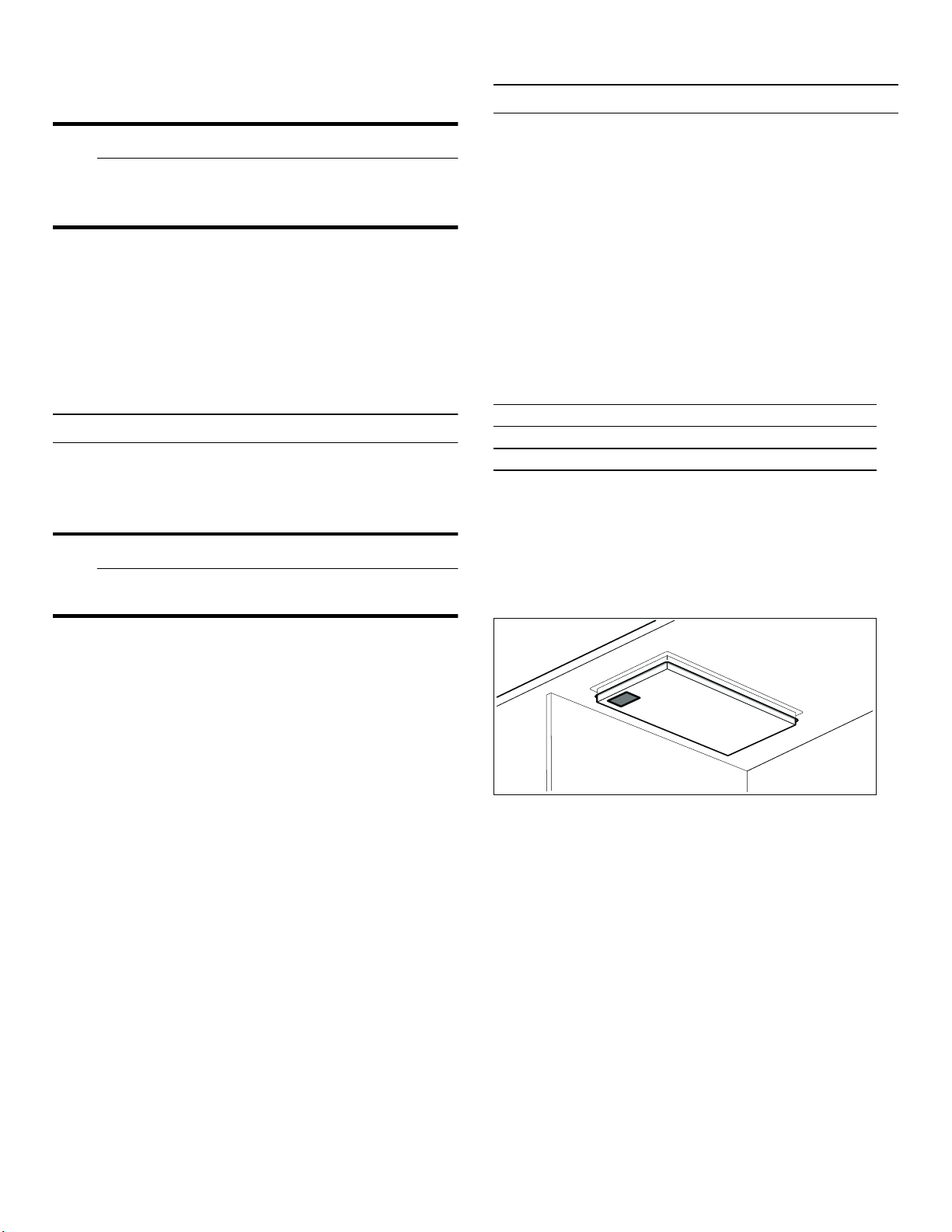

Cabinet Requirements
The distance from the top of the cooktop to the bottom of
cabinets above can be reduced to 24 inch when the
bottom of the wood or metal cabinet is protected by not
less than ¼ inch (6.35 mm)-thick flame-retardant
millboard covered with not less than No. 28 MSG sheet
metal, 0.015 inch (0.4 mm) stainless steel, 0.024 inch
(0.6 mm) aluminum or copper.
Countertop Requirements
9WARNING
To reduce the risk of ignition of surrounding
combustible materials, install at least 1½" (40 mm)
from both sidewalls and at least 2" (50 mm) from
the rear wall.
The countertop must be level and horizontal. The stability
of the countertop must be maintained after the cut-out
has been made.
VA 420 000 Connection strip for combination with
other Vario appliances in the 400 series
for flush installation
VA 420 010 Connection strip for combination with
other Vario appliances in the 400 series
for surface-mounted installation
VA 440 010 Stainless steel appliance cover
[

7
Prepare Installation Space en-us
Prepare Installation Space
PrepareInstallationSpace The kitchen unit must be heat-resistant to at least
200° F (90°C). The stability of the unit must be
maintained after producing the cut-out.
Produce the cut-out in the countertop for one or more
Vario appliances as shown in the installation sketch. The
angle between the cut surface and the countertop must
be 90°.
The cut edges at the sides must be flat to ensure a good
fit of the retaining springs on the appliance. In laminated
worktops, it may be necessary to fit strips at the sides of
the cut-out.
Remove shavings after cutting. Seal cut surfaces for
resistance to heat and so they are watertight.
Pay attention to a minimum gap of 3/8“ (10 mm) from the
underside of the appliance to kitchen units.
Use suitable base constructions to ensure load-carrying
capacity and stability, especially in the case of thin
countertops. Pay attention to the weight of the appliance,
including any payload. Reinforcement material used must
be resistant to heat and moisture.
Note: Wait until the appliance has been installed in the
installation opening before checking that it is level.

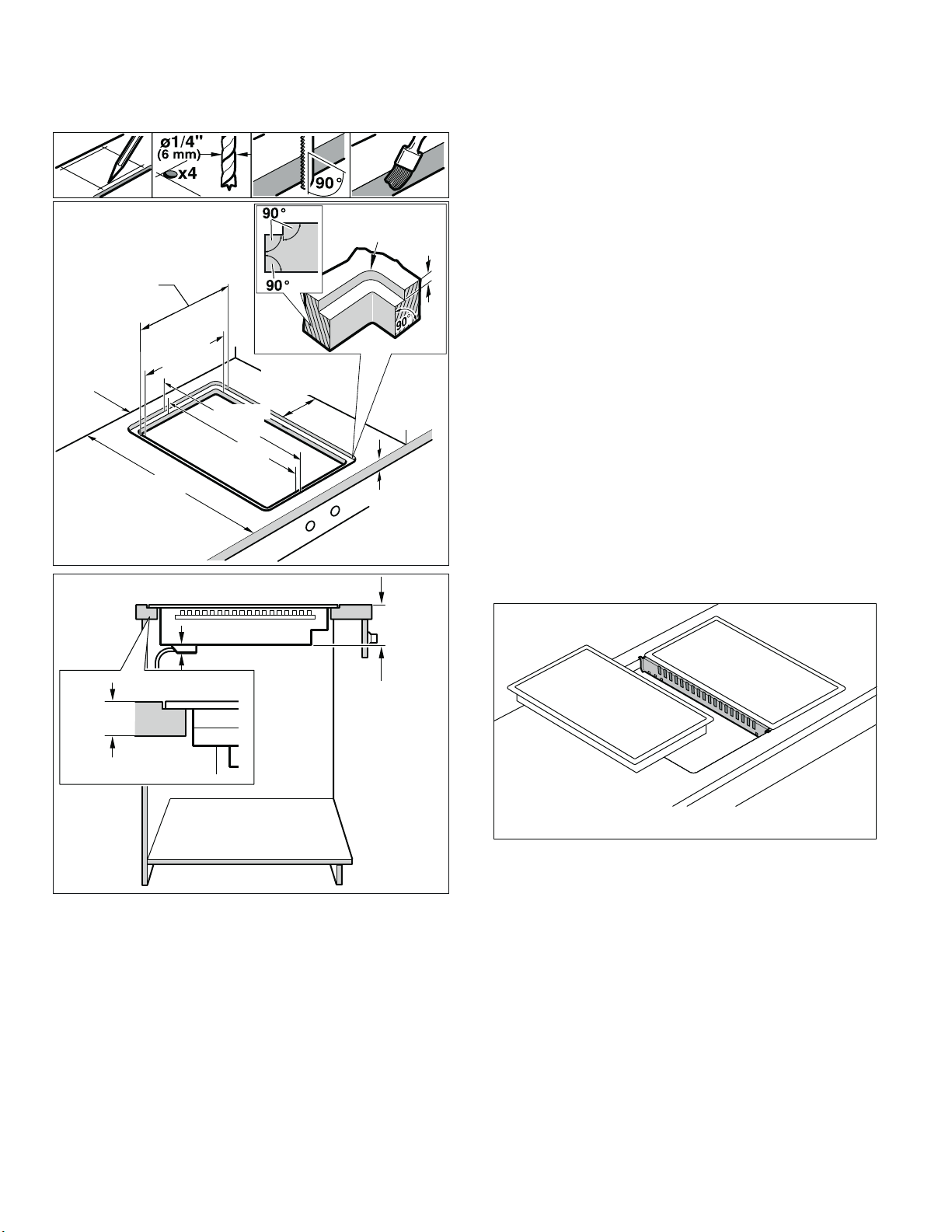

Cutting out countertop







 

 PP
PLQ

PLQ

 PP
ê

PLQ





8
en-us Prepare Installation Space
Flush mounting: Flush mounting into a countertop is
possible.
Flush installation: The appliance can be installed in the
following temperature- and water-resistant countertops:
▯Stone countertops
▯Plastic countertops (such as Corian®)
▯Solid wood countertops: Only in consultation with the
manufacturer of the countertop (seal cut-out edges)
▯Installation in other countertops only in consultation
with the manufacturer of the countertop.
Installation in countertops made of particleboard is not
possible.
Note: Any cut-out work on the countertop must be
performed in a workshop according to the installation
diagram. The cut-out must be made cleanly and precisely
since the cut-out edge is visible on the surface. Clean
and degrease the cut-out edges with a suitable cleaning
agent (bear in mind silicone manufacturer's processing
instructions).
Combining several Vario devices: The connecting strip
VA 420 000/010 is required for the combination of
several Vario appliances. This is available separately as a
special accessory. Consider additional space
requirement for the connecting strip between the
appliances when making the cut-out (see installation
instructions VA 420 000/010).
Appliances can also be installed in individual cut-outs,
bearing in mind a minimum distance between the devices
of 2" (51 mm).
  
PLQ
 
PLQ  
PLQ
 




U



















  
 PP


PLQ 
 PP
  

PLQ




9$

9
Installation Procedure en-us
In combination with appliance cover: The appliance cover
VA 440 010 can be ordered separately as an optional
accessory. Take into account the additional space
required for the appliance cover when making the cutout.

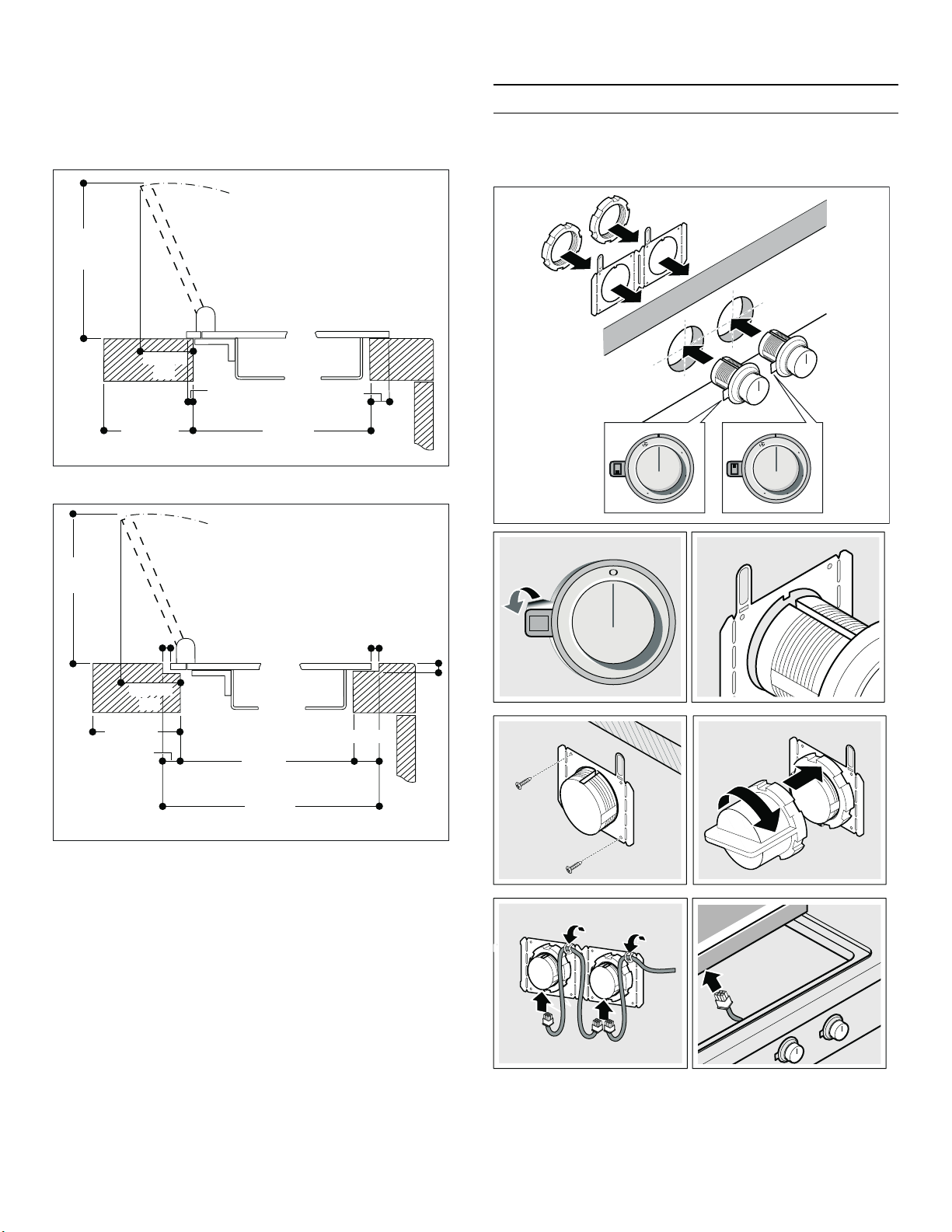

Flush mount installation:
Drilled Hole for Control Knob
Possible types of installation:
▯Installation in the front of the base cabinet
▯Installation in the countertop next to the appliance
▯Installation in the countertop in front of the appliance
Note: Follow the installation instructions provided for the
control knobs.
Installation Procedure
InstallationProcedure Mounting Control Knobs
Note: Follow the installation instructions provided for the
control knobs.
9$





PLQ





9$


































$ %
&'
( )

10
en-us Installation Procedure
1. Depending on the distance between the control
knobs, it may be necessary to break off the retaining
plate at the perforation. Hold the retaining plate in
place against the back of the control panel or the
bottom of the countertop, or secure it with the
enclosed screws.
2. When installing a single control knob or when the
retaining plate has been broken at the perforation, use
2 screws to hold each individual retaining plate in
place to prevent it from rotating (C).
For stone countertops, use temperature-resistant two-
component adhesive (for metal to stone) to adhere the
retaining plate.
3. Remove the protective film on the back of the
illuminated ring (A).
4. Insert the control knob into the drilled hole (B) and
screw the nut on the back with the enclosed
installation aid (D).
5. Connect all of the control knobs with the enclosed
shorter cables. The plugs must snap into the sockets
(E).
Note: The two cable connectors on the control knob
are identical.
6. Connect the longer cable to the control cable for
connection to the appliance. The plug must snap into
the socket (F).
Note: The appliance can be connected to any control
knob.
7. After installing, check that all plug connections fit
correctly.
8. After installing all the cables, secure them to the
retaining plate by bending the tab down (E).
Prepare Installation Space
Prepare Install ation Spa c e Create the cut-out in the countertop for one or several
Vario appliances according to the installation diagram.
The angle of of the cut surface to the countertop must
be 90°.
After creating cut-out, remove shavings. Seal cut
surfaces in a heat-resistant manner.
Some solid surface countertops require special
installations. For example, heat reflective tape and
rounded corners may be necessary. Contact the
countertop manufacturer for instructions specific to your
countertop.
Observe minimum distance between appliance underside
and furniture parts of 3/8" (10 mm).
When installing multiple Vario appliances: Take into account
space requirement for VV 200 010/020 connection strip
between the appliances. Appliances can also be installed
in individual cut-outs, bearing in mind a minimum
distance between the appliances of 19/16" (40 mm).
Install Appliance
9WARNING
Before you plug in an electrical cord or turn on
power supply, make sure all controls are in the OFF
position.

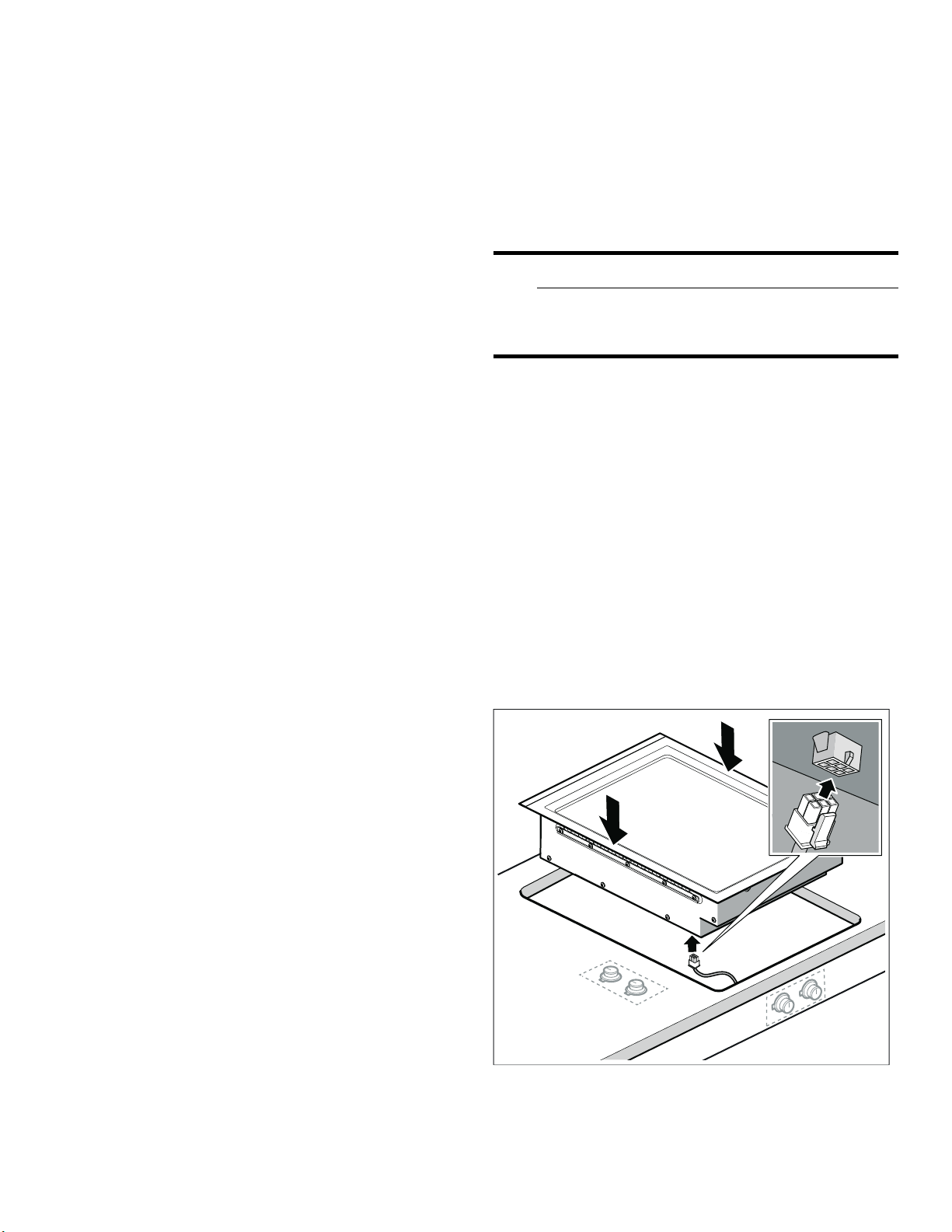

1. Connect the connection cable to the control cable in
the socket on the bottom of the appliance. The plug
must snap into place.
2. Place the appliance evenly in the cut-out. Push it down
firmly into the cut-out.
Note: The appliance must sit securely in the cut-out
and must not be able to move around (e.g. during
cleaning). If the width of the cut-out is at the upper
tolerance limit, secure battens to the sides of the cut-
out if necessary.
Note: The fixing clamps are already attached to the
sides of the appliance on delivery. By pressing the
appliance firmly into the cut-out, the clamps will be
wedged, holding the appliance securely in place.
Over the countertop fitting:

11
Installation Procedure en-us
Flush fitting:
3. Connect the appliance to the mains and check that it
works correctly.
4. For installation flush with surrounding surfaces only:
Note: Make sure that everything is working correctly
before grouting.
Grout the surrounding gap with a suitable
temperature-resistant silicone adhesive (e.g.,
OTTOSEAL®S 70). Smooth the joint seal with a
smoothing agent recommended by the manufacturer.
Heed the processing instructions for the silicone glue.
Only start up the appliance after the silicone glue is
completely dry (at least 24 hours, depending on the
room temperature).
NOTICE
Unsuitable silicone adhesive causes permanent
discoloration to natural stone countertops.
Connect Electrical Supply
Refer to data plate for more information. See "Service"
for data plate location.
The branch-circuit breakers ampacity, the wire sizes and
the connections must be conform to the requirements of
the National Electrical Code or Canadian Electrical Code
and all local codes and ordinances.
Attach flexible conduit to the junction box. Connect the
lead wires to the junction box supply wires in proper
phase:
▯black (L1) to black
▯red (L2) to red
▯green to ground
The mains connecting cable must at least correspond to
the type SJTO 3x16 AWG 105°C. The mains connecting
cable must only be purchased through and connected by
an authorised specialist.
Connection with a plug
▯Plug has to be conform with NEMA
CONFIGURATIONS FOR PLUGS AND
RECEPTACLES.
▯The appliance must be properly grounded.
▯Plug must be rated not less than type 6-20 P (2-pole 3-
wire grounding).
▯Only a qualified electrician should connect the plug.
▯Install a socket outlet earthed in accordance with
regulations approx. 27" (700 mm) above the floor
behind the appliance. The socket outlet must still be
accessible after installation.

12
en-us Customer Service
Check the Installation
9WARNING
Before you plug in an electrical cord or turn on
power supply, make sure all controls are in the OFF
position.
Remove everything from the cooktop surface. Clean
cooktop surface with cooktop cleaning creme.
Switch on the circuit breaker.
Verify that elements function properly.
Removing appliance
Disconnect the appliance from the power supply. Push
out the appliance from below.
9CAUTION
Damage to appliance! Don't lift device out from
above.
Customer Service
Customer Service If your appliance needs repairs, our customer service is
there for you. We work hard to help solve problems
quickly and without unnecessary service calls, getting
your appliance back up and running correctly in the least
amount of time possible.
When you call, please indicate the product number
(E-Nr.) and serial number (FD-Nr.) so that we can support
you in a qualified manner. You will find the type plate with
these numbers on the bottom of the appliance. To avoid
having to search for a long time when you need it, you
can enter your appliance data and the customer support
telephone number here.
Please read the installation instructions and use and care
instructions provided with your appliance. Failure to do
so may result in an error in using the appliance. This
could result in a service call that instead of fixing a
mechanical issue is only needed for customer education.
Such calls are not covered by the appliance warranty.
Please find the contact data of all countries in the
enclosed customer service list.
To book a service visit and product advice
E-Nr. FD-Nr.
Customer Service O
USA 877 442 4436
toll-free
CANADA 877 442 4436
toll-free

13
fr-ca
Table des matières
Notice de montage
9Définitions de sécurité 13
CONSIGNES DE SÉCURITÉ IMPORTANTES 14
Sécurité de manutention des appareils 14
Codes et normes de sécurité 14
Sécurité électrique 15
Équipement de sécurité 15
Avertissement issu de la proposition 65 16
Avant de commencer 17
Outils et pièces nécessaires 17
Pièces comprises 17
Accessoires d'installation 17
Exigences pour les placards 17
Exigences pour le plan de travail 17
Préparation des meubles 18
Découper le plan de travail 18
Procédure d'installation 20
Monter les boutons de commande 20
Préparation des meubles 21
Pose de l'appareil 21
Brancher l'alimentation électrique 22
Vérification de l'installation 23
Dépose de l'appareil 23
Service après-vente 23
9Définitions de sécurité
Définitionsdesécuri té 9AVERTISSEMENT
Ceci indique que le non-respect de cet
avertissement peut entraîner des blessures graves,
voire la mort.
9ATTENTION
Ceci indique que le non-respect de cet
avertissement peut entraîner des blessures légères
ou de gravité moyenne.
AVIS
Ceci indique que la non-conformité à cet avis de sécurité
peut entraîner des dégâts matériels ou endommager
l'appareil.
Remarque : Ceci vous signale des informations et/ou
indications importantes.

9CONSIGNES DE SÉCURITÉ IMPORTANTES
LIRE ET CONSERVER CES INSTRUCTIONS
14
CONSIGNES DE SÉCURITÉ IMPORTANTES
LIREETCONSERVERCESINSTRUCTIONS INSTALLATEUR : LAISSEZ CES
INSTRUCTIONS AVEC L'APPAREIL
APRÈS UNE FOIS L'INSTALLATION
TERMINÉE.
IMPORTANT : CONSERVER CES
INSTRUCTIONS POUR L'USAGE DE
L'INSPECTEUR ÉLECTRIQUE LOCAL.
9AVERTISSEMENT
Si l’information de ce guide n’est
pas suivie exactement, il peut en
résulter un incendie ou un choc
électrique causant des dommages à
la propriété, des blessures ou la
mort.
9AVERTISSEMENT
Ne réparez, remplacez, ni ne retirez
aucune partie de l'appareil, excepté
si les manuels recommandent de le
faire. Une installation, un entretien
ou une inspection incorrects peuvent
occasionner des blessures ou des
dommages matériels. Reportez-vous
au présent manuel pour obtenir des
indications. Toute autre intervention
doit être effectuée par un technicien
agréé.
Sécurité de manutention des
appareils
Codes et normes de sécurité
Cet appareil est conforme à une ou
plusieurs des normes suivantes :
▯UL 858, norme pour la sécurité des
cuisinières électriques domestiques
▯UL 923, norme pour la sécurité des
appareils de cuisson à micro-ondes
▯UL 507, norme pour la sécurité des
ventilateurs électriques
▯ANSI Z21.1, norme nationale américaine
pour les appareils de cuisson à gaz
domestiques
▯CAN/CSA-C22.2 No. 113, Ventilateurs et
soufflantes
▯CAN/CSA-C22.2 No. 61, Cuisinières pour
usage ménager
▯CAN/CSA-E60335-1
▯CAN/CSA-E60335-2-6 Appareils
électrodomestiques et analogues -
Sécurité
Il incombe au propriétaire et à
l'installateur de déterminer si des
exigences additionnelles et/ou normes
s'appliquent pour des installations
spécifiques.
Certaines surfaces peuvent
avoir des bords tranchants.
Faire attention en étendant le
bras derrière l’appareil ou en
dessous.

15
9CONSIGNES DE SÉCURITÉ IMPORTANTES
LIRE ET CONSERVER CES INSTRUCTIONS
Sécurité électrique
9AVERTISSEMENT
Avant tout raccordement de cordon
électrique ou toute mise sous
tension, assurez-vous que toutes les
commandes sont en position OFF
(d'arrêt).
S'il y a lieu, conformément au Code
national de l'électricité (ou au Code
canadien de l'électricité), cet appareil
doit être installé sur un circuit de
dérivation séparé.
9AVERTISSEMENT
Risque de choc électrique ou d'incendie !
Le cadre est mis à la terre au neutre
par le conducteur de terre. La mise à
la terre par le conducteur neutre est
interdite pour les nouvelles
installations de circuit terminal (NEC
1996), les maisons mobiles et les
véhicules de plaisance ou dans les
endroits où les codes locaux
interdisent la mise à la terre par un
conducteur neutre.
Pour les installations où la mise à la
terre par le conducteur neutre est
interdite,
1. débrancher la liaison du neutre,
2. utiliser la borne de terre ou le fil
pour mettre l'appareil à la terre,
3. brancher la borne neutre sur le fil
neutre du circuit terminal de la
façon habituelle (lorsque
l'appareil doit être branché au
moyen d'un nécessaire de cordon,
utiliser un cordon à 4 fils
homologué par l'Underwritters
Laboratory prévu à cet effet).
S'assurer que l'appareil est installé et mis
à la terre par un technicien qualifié.
L'installation, les connexions électriques
et la mise à la terre doivent être
conformes à tous les codes applicables.
Avant l'installation, mettre l'appareil hors
service au panneau de service.
Verrouiller le panneau d'entrée
d'électricité pour éviter que le courant ne
soit accidentellement rétabli.
Installateur – Indiquer au propriétaire
l’emplacement du disjoncteur ou du
fusible. Identifier sa position pour pouvoir
le retrouver facilement.
Équipement de sécurité
Utilisez uniquement l’appareil
électroménager s’il a été installé par un
technicien qualifié conformément aux
présentes instructions d’installation. Le
fabricant ne peut pas être tenu
responsable de tous dommages causés
par une installation inadéquate.
Enlever le ruban adhésif et l’emballage
avant d’utiliser l’appareil. Détruire
l’emballage après avoir déballé l’appareil.
Ne jamais laisser les enfants jouer avec
les matériaux de conditionnement.
Ne jamais modifier ni altérer la
configuration de l'appareil. Par exemple,
ne pas retirer les pieds de nivellement,
les panneaux, les couvercles de câblage
ou les fixations/vis antibasculement.

9CONSIGNES DE SÉCURITÉ IMPORTANTES
LIRE ET CONSERVER CES INSTRUCTIONS
16
Pour éliminer le risque de brûlures ou
d’incendie lorsque l’on allonge le bras au-
dessus des éléments de surface chauds,
éviter d’installer des placards au-dessus
des éléments de surface. Si l’installation
de placards est prévue, le risque peut
être réduit en installant une hotte
aspirante qui dépasse horizontalement
d’au moins 5 po (127 mm) la base du
placard.
Vérifiez que la profondeur des armoires
situées au-dessus de la table de cuisson
ne dépasse pas 13 po (330 mm).
Lors de l'installation de la table de
cuisson sur un four simple, prendre bien
soin de suivre les instructions des
manuels d'installation du four et de la
table de cuisson.
Recommandations sur la ventilation
Il est vivement recommandé d'installer
une hotte aspirante au-dessus de cet
appareil. La hotte aspirante doit être
installée conformément aux instructions
qui l'accompagnent.
9ATTENTION
L'appareil ne devrait pas être installé
avec un système de ventilation qui
souffle l'air vers les brûleurs. Ce
type de système de ventilation peut
causer des problèmes d'allumage et
de combustion avec l'appareil de
cuisson au gaz et pourrait provoquer
des blessures ou nuire au
fonctionnement normal.
Avertissement issu de la
proposition 65 :
Ce produit pourrait contenir un produit
chimique reconnu par l'État de la
Californie comme cancérigène ou ayant
des effets nocifs sur la reproduction. Par
conséquent, l'emballage de votre produit
pourrait porter l'étiquette suivante,
comme requis par la Californie :

&DQFHUHWGRPPDJHVjODUHSURGXFWLRQ
$9(57,66(0(17,668('(/$352326,7,21â'(/e7$7'(
$9(57,66(0(17
/$&$/,)251,(â
ZZZ3:DUQLQJVFDJRY

17
Avant de commencer fr-ca
Avant de commencer
Avant decommencer Outils et pièces nécessaires
▯Tournevis à lame Philips
▯Crayon
▯Perceuse avec mèche ¼" po (6 mm)
▯Scie sauteuse
▯Ruban à mesurer
Remarque : Des matériaux supplémentaires peuvent
être nécessaires pour installer les plans de travail à
surface solide. Contacter le fabricant du plan de travail.
Pièces comprises
Accessoires d'installation
Utilisez l'accessoire seulement de la manière indiquée.
Le fabricant n'est pas responsable de l'utilisation non
conforme des accessoires.
Exigences pour les placards
Le dégagement du haut de la table de cuisson au bas des
armoires situées au-dessus peut être réduit à 24 po si les
armoires en bois ou en métal sont protégées par une
planche ignifuge d'une épaisseur d'au moins ¼ po
(6,35 mm) couvert par pas moins d'une tôle d'acier MSG
n° 28, d'acier inoxydable de 0,015 po (0,4 mm)
d'épaisseur, d'aluminium ou de cuivre de 0,024 po
(0,6 mm) d'épaisseur.
Exigences pour le plan de travail
9AVERTISSEMENT
Pour réduire le risque d'allumage dans un
environnement combustible, installer à au moins 40
mm (1 1/2 po) des parois et à au moins 50 mm (2
po) du mur arrière.
Le plan de travail doit être de niveau et horizontal. Le
plan de travail doit rester stable après la découpe.
VA 420 000 Réglette de jonction pour associer
d'autres appareils Vario de la série 400 à
montage en affleurement
VA 420 010 Réglette de jonction pour associer
d'autres appareils Vario de la série 400 à
montage en saillie
VA 440 010 Couvercle en inox
[

18
fr-ca Préparation des meubles
Préparation des meubles
Préparationdesmeubles Le meuble où la table de cuisson est encastrée doit
résister à la chaleur jusqu'à une température de 200° F
(90°C). La stabilité du meuble doit rester garantie après
les opérations de découpe.
Réaliser la découpe dans le plan de travail pour un ou
plusieurs appareils Vario, conformément au schéma de
pose. Le plan de coupe doit faire un angle de 90° avec le
plan de travail.
Les bords de coupe latéraux doivent être plans afin de
garantir la fixation des ressorts de maintien sur l'appareil.
Dans le cas de plans de travail multicouches, fixer
éventuellement des baguettes sur les côtés de la
découpe.
Après les opérations de découpe, éliminer les copeaux.
Sceller les plans de coupe de façon qu'ils résistent à la
chaleur et soient étanches à l'eau.
Respecter une distance minimale de 3/8“ (10 mm) entre
le dessous de l'appareil et les éléments du meuble.
En particulier si le plan de travail est peu épais, assurer
sa capacité de résistance et sa stabilité en le renforçant
au moyen de structures adaptées. Tenir compte du poids
des appareils, sans oublier leur contenu et leurs
accessoires. Le matériau utilisé pour le renforcement
doit résister à la chaleur et à l'humidité.
Remarque : Vérifier l'aplomb de l'appareil seulement
après l'avoir installé dans la découpe.
Découper le plan de travail







 

 PP
PLQ

PLQ

 PP
ê

PLQ





19
Préparation des meubles fr-ca
Pose en affleurement: L'appareil peut être posé en
affleurement dans un plan de travail.
Pose en affleurement: L'appareil peut être encastré dans
des plans de travail résistant à la chaleur et à l'eau,
fabriqués dans les matériaux suivants :
▯pierre
▯matière plastique ou Corian®
▯bois massif : seulement avec l'accord avec le fabricant
du plan de travail (sceller les bords de coupe)
▯La pose dans d'autres types de plan de travail :
seulement avec l'accord avec le fabricant du plan de
travail.
La pose dans de plan de travail de panneaux de
particules n'est pas autorisée.
Remarque : Toutes les découpes du plan de travail
doivent être faits dans un atelier spécialisé,
conformément au schéma de pose. La découpe doit être
nette et précise, car le bord de coupe est visible en
surface. Nettoyer et dégraisser les bords de coupe avec
un produit de nettoyage adéquat (respecter les
instructions d'application du fabricant du silicone).
Association de plusieurs appareils Vario : Pour combiner
plusieurs appareils Vario, il faut utiliser la barrette de
jonction VA 420 000/010. Elle est disponible comme
accessoire en option. Lors de la découpe, tenir compte
de l'espace supplémentaire qui est nécessaire pour la
barrette de jonction entre les appareils (voir la notice de
montage VA 420 000/010).
Les appareils peuvent également être installés dans des
découpes séparées, en respectant une distance
minimale de 2" (51 mm).
  
PLQ
 
PLQ  
PLQ
 




U



















  
 PP


PLQ 
 PP
  

PLQ




9$

20
fr-ca Procédure d’installation
Combinaison avec couvercle : le couvercle VA 440 010 est
disponible séparément en tant qu'accessoire spécial. Au
moment de réaliser la découpe, veillez à ce qu'il y ait
suffisamment de place pour le couvercle.
Encastrement affleurant :
Perçage pour le bouton de commande
Variantes de montage possibles :
▯Montage en face avant de l'élément bas
▯Montage dans un plan de travail situé à côté de
l'appareil
▯Montage dans un plan de travail situé devant l'appareil
Remarque : Respectez les instructions de montage des
boutons de commande.
Procédure d'installation
Procédured’installation Monter les boutons de commande
Remarque : Respectez les instructions de montage des
boutons de commande.
9$





PLQ





9$


































$ %
&'
( )
