Gallagher S20 User manual

PORTABLE
FENCE ENERGIZER
S2 S50
Instructions
Installatie instucties
Notice d’installation
Betriebsanleitung
Monteringsvejledning
Instrucciones
Monteringsinstrucktioner
Istruzioni per l’installazione
- ENG
- NED
- FRA
- DEU
- DAN
- ESP
- SVE
- ITA

PUBLISHED BY
Gallagher Group Limited
181 Kahikatea Drive, Private Bag 3026
Hamilton, New Zealand
www.gallagherams.com
Copyright© Gallagher Group Limited 2009
All rights reserved. Patents pending.
Gallagher Portable Fence Energizer S20 S50 User Manual
3E0691 - Edion 8 - November 2014
DISCLAIMER: Whilst every effort has been made to ensure accuracy,
neither Gallagher Group Limited nor any employee of the company
shall be liable on any ground whatsoever to any party in respect of
decisions or acons they may make as a result of using this informaon.
In accordance with the Gallagher policy of connuing development,
design and specificaons are subject to change without noce.
Developed and manufactured by Gallagher Group Limited, and ISO
9001 2000 Cerfied Supplier.

Contents
English
Important Informaon...............................................................................................................5
Installaon.................................................................................................................................7
Nederlands
Belangrijke informae ...............................................................................................................9
Installae handleiding .............................................................................................................11
Français
Informaon Importante........................................................................................................... 13
Guide d’installaon .................................................................................................................15
Deutsch
Wichge Informaonen...........................................................................................................17
Installaons handbuch ............................................................................................................19
Dansk
Vigg Informaon....................................................................................................................21
Installaonsvejledning.............................................................................................................23
Español
Información Importante ..........................................................................................................25
Guía de instalación .................................................................................................................. 27
Svenska
Vikg informaon....................................................................................................................29
Installaonsinstrukoner.........................................................................................................31
Italiano
Informazioni Importan..........................................................................................................33
Guida all’installazion................................................................................................................35
Template / Sjabloon / Gabarit / Bohrvorlage /Borelære / Planlla / Mall / Sagoma...... Centre

5
English
Important Informaon
IMPORTANT INFORMATION
WARNING: Read all instrucons
• WARNING - Do not connect to mains-operated equipment.
• Do NOT touch the fence with the head, mouth, neck or torso. Do not climb over, through or under a
mul-wire electric fence. Use a gate or a specially designed crossing point.
• Do NOT become entangled in the fence. Avoid electric fence construcons that are likely to lead to the
entanglement of animals or persons.
• Electric animal fences shall be installed and operated so that they cause no electrical hazard to persons,
animals or their surroundings.
• It is recommended that, in all areas where there is a likely presence of unsupervised children who will be
unaware of the dangers of electric fencing, that a suitably rated current liming device having a resistance
of not less than 500 ohms be connected between the energizer and the electric fence in this area.
• The appliance is not intended for use by young children or infirm persons without supervision.
• Young children should be supervised to ensure that they do not play with the appliance.
• Do not place combusble materials near the fence or energizer connecons. In mes of extreme fire risk,
disconnect energizer.
• Refer servicing to a Gallagher Authorised Service Centre.
• Check your local council for specific regulaons.
• An electric animal fence shall not be supplied from two separate energizers or from independent fence
circuits of the same energizer.
• For any two separate electric animal fences, each supplied from a separate energizer independently
med, the distance between the wires of the two electric animal fences shall be at least 2.5m. If this gap
is to be closed, this shall be effected by means of electrically non-conducve material or an isolated metal
barrier.
• Barbed wire or razor wire shall not be electrified by an energizer.
• A non-electrified fence incorporang barbed wire or razor wire may be used to support one or more
off-set electrified wires of an electric animal fence. The supporng devices for the electrified wires shall
be constructed so as to ensure that these wires are posioned at a minimum distance of 150 mm from
the vercal plane of the non-electrified wires. The barbed wire and razor wire shall be earthed at regular
intervals.
• Follow the energizer manufacturer’s recommendaons regarding earthing.
• Do not install an earth (ground) system for your electric fence within 10 m (33 ) of any power,
telecommunicaons or other system.
• Except for low output baery operated energizers, the energizer earth stake should penetrate the ground
to a depth of at least 1 m (3 ).
• Use high voltage lead-out cable in buildings to effecvely insulate from the earthed structural parts of the
building and where soil could corrode exposed galvanized wire. Do not use household electrical cable.
• Connecng leads that are run underground shall be run in conduit of insulang material or else insulated
high voltage lead-out cable shall be used. Care must be taken to avoid damage to the connecng leads due
to the effects of animal hooves or tractor wheels sinking into the ground.
• Connecng leads shall not be installed in the same conduit as the mains supply wiring, communicaon
cables or data cables.
• Connecng leads and electric animal fence wires shall not cross above overhead power or communicaon
lines.
• Crossings with overhead power lines shall be avoided wherever possible. If such a crossing cannot be
avoided it shall be made underneath the power line and as nearly as possible at right angles to it.
• If connecng leads and electric animal fence wires are installed near an overhead power line, the
clearances shall not be less than those shown in the table below.
Minimum clearances from power lines for electric animal fences
Power line Voltage V Clearance m
Less than or equal to 1 000 3
Greater than 1 000 and less than or equal to 33 000 4
Greater than 33 000 8

6
English
Important Informaon
• If connecng leads and electric animal fence wires are installed near an overhead power line, their height
above the ground shall not exceed 3 m
This height applies either side of the orthogonal projecon of the outermost conductors of the power line
on the ground surface, for a distance of:-
-2 m for power lines operang at a nominal voltage not exceeding 1 000 V;
-15 m for power lines operang at a nominal voltage exceeding 1 000 V.
• Electric animal fences intended for deterring birds, household pet containment or training animals such as
cows need only be supplied from low output energizers to obtain sasfactory and safe performance.
• In electric animal fences intended for deterring birds from roosng on buildings, no electric fence wire
shall be connected to an earth stake. A warning sign shall be fied to every point where persons may gain
ready access to the conductors.
• Fence wiring should be installed well away from any telephone or telegraph line or radio aerial.
• Where an electric animal fence crosses a public pathway, a non-electrified gate shall be incorporated
in the electric animal fence at that point or a crossing by means of sles shall be provided. At any such
crossing, the adjacent electrified wires shall carry warning signs.
• Any part of an electric animal fence that is installed along a public road or pathway shall be idenfied by
electric fence warning signs (G6020) at regular intervals that are securely fastened to the fence posts or
firmly clamped to the fence wires.
• The size of the warning sign shall be at least 100mm x 200mm.
• The background colour of both sides of the warning sign shall be yellow. The inscripon on the sign shall
be black and shall be either:
-the substance of “CAUTION: Electric Animal Fence” or,
-the symbol shown:
• The inscripon shall be indelible, inscribed on both sides of
the warning sign and have a height of at least 25mm.
• Ensure that all mains operated, ancillary equipment
connected to the electric animal fence circuit provides a
degree of isolaon between the fence circuit and the supply
mains equivalent to that provided by the energizer.
• Protecon from the weather shall be provided for the
ancillary equipment unless this equipment is cerfied by the
manufacturer as being suitable for use outdoors, and is of a
type with a minimum degree of protecon IPX4.
This energizer complies with internaonal safety regulaons and is manufactured to internaonal standards.
Gallagher reserves the right to make changes without noce to any product specificaon to improve reliability,
funcon or design. E & OE.
The author thanks the Internaonal Electrotechnical Commission (IEC) for permission to reproduce Informaon from its
Internaonal Publicaon 60335-2-76 ed.2.0 (2002). All such extracts are copyright of IEC, Geneva, Switzerland. All rights
reserved. Further informaon on the IEC is available from www.iec.ch. IEC has no responsibility for the placement and
context in which the extracts and contents are reproduced by the author, nor is IEC in any way responsible for the other
content or accuracy therein.
Save these instrucons.

Gallagher 3E0691 S20 S50 Portable Fence Energizer
7
English
Installaon
1. Open the energizer
INSTALLATION
2. Install baery
4. Mounng the energizer
Mount the energizer on one of the
following opons:
• T-post • wooden post
• ground • vercal surface

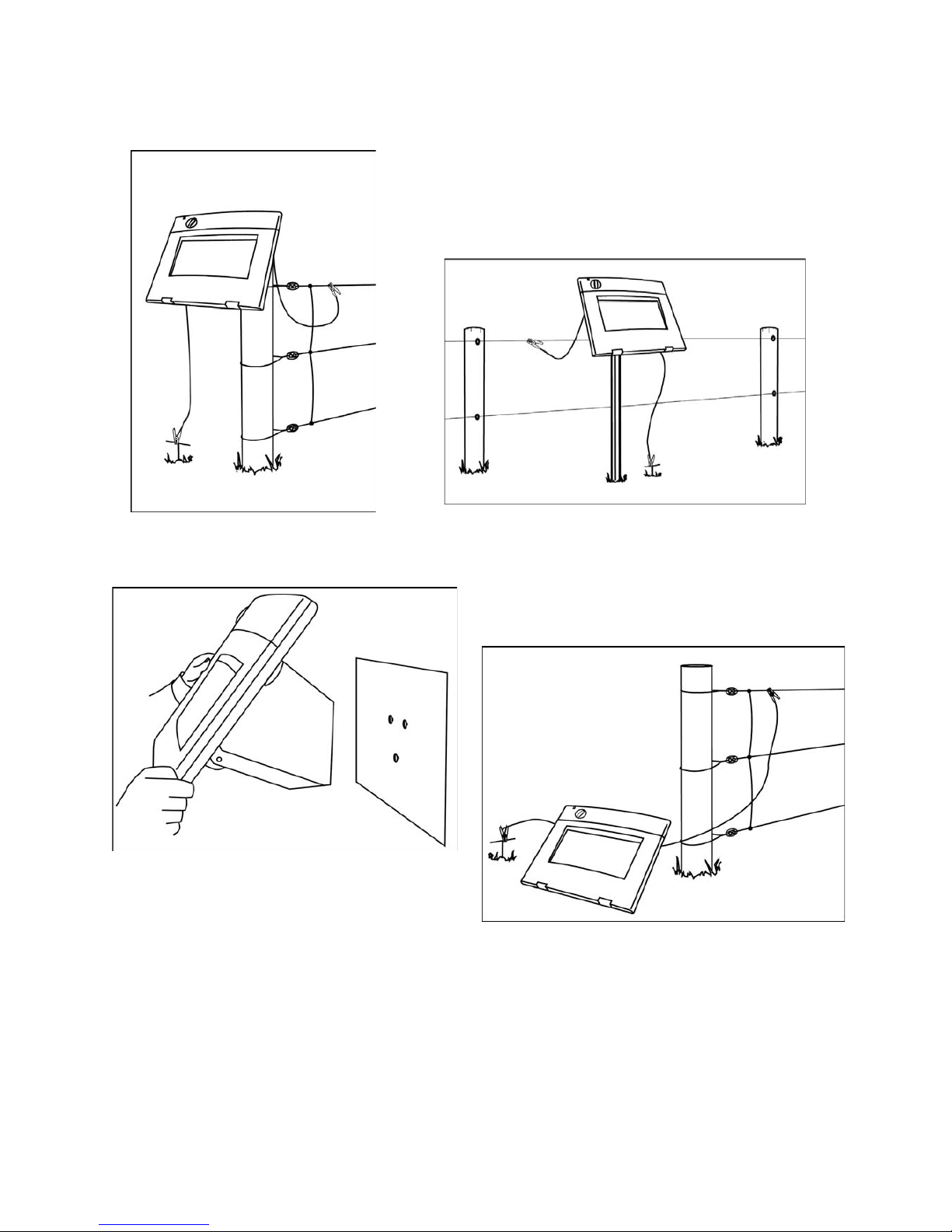

Refer to the front cover for installaon
opon diagrams.
5. Connect leads to fence
Connect green ground (earth) lead to
ground stake. (Install stake at least 2’
(60cm) into ground.
Connect red fence lead to fence wire
or reel. The solar panel should always
face the equator ie, in the northern
hemisphere, the panel faces south, in the
southern hemisphere, the panel faces
north.
Avoid placing in a shady area.
6. Switch on
Indicator light flashes with each fence
pulse, to tell you that your energizer is
working.
Automac baery save mode saves the
baery by slowing the pulse at night.
To maximise power output, keep the solar
panel surface clean. (Clean it with water
and a mild detergent using a socloth or
sponge).
3. Connect leads to energizer
On the back of the energizer, unscrew
the Green terminal knob.
Thread the end of Green lead through
the hole in terminal and ghten the
terminal knob.
Repeat for the Red terminal and lead.
(RED+, BLACK-)

Gallagher 3E0691 S20 S50 Portable Fence Energizer
8
English
Installaon
Portable installation
Mount the energizer out of reach of children and in a place where there is no risk of
the energizer incurring mechanical damage and where there is no risk of the leads
being chewed by animals.
1
9
8
345 6 7
2
Supply
Voltage
Supply
Current
Maximum
Pulse Energy
Baery Type
S20 12 V 20mA 0.15J Sealed 12 V 5Ah 90W x 100H x 70D
S50 12 V 38mA 0.36J Sealed 12 V 12Ah 150W x 95H x 100D
Specifications
Important Battery Information
Do not use this product with non-chargeable baeries.
Recharging the Baery Switch the energizer off. Place in direct sunlight for
4 days with the baery connected (RED+, BLACK-)
OR remove the baery from the energizer and
charge the baery for 24 hours with a 12 volt baery
charger at less than 1 ampere.
Storing the Energizer Switch the energizer off. Store in a well lit area so
panel keeps baery charged. Recharge baery
before and aer storage.
Avoiding Baery Leakage To avoid baery leakage, only used sealed, valve
regulated (VRLA) or GEL type lead acid baeries.
Removing the Baery Switch the energizer offbefore removing the baery.
Disposing the Energizer The baery must be removed from the energizer
before the energizer is disposed.
Disposing the Baery Baeries must be disposed of safely according to
local regulaons.
1 Energizer
2 Earth stake
3 Reel
7 Pigtail post
8 Green
9 Red
4 Polywire/Turbo Wire
5 Treadin Post
6 Insul-grip
Portable Fence

Nederlands
9
Belangrijke informae
BELANGRIJKE INFORMATIE
WAARSCHUWING: Lees alle instructies aandachtig.
• WAARSCHUWING: GEBRUIK DIT APPARAAT NIET IN COMBINATIE MET OP HET LICHTNET
AANGESLOTEN APPARATUUR.
• Vermijd aanraking van elektrische afrasteringen met het hoofd, mond, nek of het bovenlijf. Klim niet
over, door of onder een elektrische meerdraads-afrastering. Gebruik een poort of een speciaal daarvoor
geplaatste doorgang.
• Voorkom verstrengeling in de afrastering. Vermijd elektrische afrasteringsconstruces die mogelijk tot
verstrengeling van dieren of personen kunnen leiden.
• Elektrische afrasteringen moeten zo geïnstalleerd en bediend worden dat ze geen elektrisch gevaar voor
personen, dieren of hun omgeving vormen.
• Overal waar er een kans op de aanwezigheid van kinderen zonder toezicht bestaat die niet op de hoogte
zijn van de gevaren van elektrische afrasteringen, is het aan te raden om tussen het schrikdraadapparaat
en de afrastering in de betreffende zone een begrenzing aan te sluiten met een weerstand van niet
minder dan 500 ohm om het adequate nominale vermogen te beperken.
• Dit apparaat en de hierop aangesloten afrastering is niet bedoeld voor het gebruik zonder toezicht door
jonge kinderen of handelingonbekwame personen. Buiten het bereik van kinderen installeren.
• Jonge kinderen dienen onder toezicht te staan, om er zeker van te zijn dat ze niet met het apparaat of
afrastering spelen.
• Plaats in de buurt van de afrastering of van de aansluingen van het schrikdraadapparaat geen
brandbaar materiaal. Ontkoppel in jden van extreem brandgevaar het schrikdraadapparaat.
• Laat reparae en onderhoud enkel door erkend servicepersoneel van Gallagher uitvoeren.
• Verifieer ook of er volgens uw lokale wetgeving nog specifieke regels zijn.
• Een elektrische afrastering mag niet door twee verschillende schrikdraadapparaten gevoed worden of
door onaankelijke afrasteringscircuits aangesloten worden op hetzelfde schrikdraadapparaat.
• Voor elk van twee afzondelijke afrasteringen, elk gevoed door een afzonderlijk, onaankelijk pulserend
schrikdraadapparaat, moet de afstand tussen de draden van de twee elektrische afrasteringen minimaal
2,5 m (7.5 vt) bedragen. Indien deze opening moet kunnen worden afgesloten, gebruik dan elektrisch
niet-geleidend materiaal of een geïsoleerde metalen afsluing.
• Gebruik in een elektrische afrastering geen prikkel- of scheermesdraad als geleider.
• Een niet-geëlectrificeerde prikkeldraad- of scheermesdraad-afrastering mag als drager gebruikt worden
voor één of meer op afstand geplaatste elektrische afrasteringsdraden. Het dragende systeem voor deze
onder stroom staande afrasteringsdraden moeten dusdanig geconstrueerd zijn dat een minimale afstand
van 150 mm (6”) uit het vercale vlak van de stroomvrije prikkeldraad-of scheermesafrastering wordt
bewaard. De prikkel- en scheermesafrastering moeten op regelmage afstanden geaard worden.
• Houd u betreffende de aarding aan de aanbevelingen van de producent van het schrikdraadapparaat.
• Installeer geen aardingssyteem (massa) voor uw afrastering binnen 10 m afstand (33 vt) vanaf enig ander
aardingssysteem die door nutsvoorzieningen e.d. wordt gebruikt. (veiligheids-aarde e.d.)
• Behalve bij baerij-gevoede laag-vermogen schrikdraadapparaten, moet de aardpen minimaal op een
diepte van 1 m (3 vt) in de grond gestoken worden.
• Gebruik aanvoerkabel met hoogspanning-isolae binnen gebouwen voor een effeceve isolae en
gebruik deze kabel ook op plaatsen waar blootliggende gegalvaniseerde draad eventueel aan corrosie
onderhevig is. Gebruik hiervoor geen kabel of snoer voor normale huishoudelijke toepassingen.
• Ondergrondse aansluitgeleiders moeten in een mantel uit geïsoleerd materiaal worden geplaatst
of er dient kabel met hoogspanningsisolae worden gebruikt. Let erop dat er geen schade aan de
aansluitdraden kan ontstaan door het in de grond zakken van hoeven van vee of door tractorwielen.
• Aansluitleidingen voor de afrastering mogen niet door dezelfde kabelgoot worden gevoerd waarin
netspanningskabels of communicae-of datakabels liggen.
• Aansluitleidingen en draden van een elektrische afrastering mogen niet over bovengrondse stroom-of
communicaeleidingen heen lopen.
• Indien mogelijk moeten afrasteringen niet onder bovengrondse hoogspanningsleidingen aangelegd
worden. Indien dit niet kan worden vermeden, dan dient de afrastering de bovengrondse leiding zo
haaks mogelijk te kruisen.
• Indien aansluitkabels en draden van een elektrische afrastering in de buurt van bovengrondse
lichtnetleidingen worden geïnstalleerd, dan mogen de onderlinge afstanden niet kleiner zijn dan wat
hieronder wordt aangegeven:

Nederlands
Belangrijke informae
10
Minimale afstand tussen hoogspanningsleidingen en elektrische afrasteringen
Spanning hoogspanningsleiding V Afstand m
≤1 000 3
> 1 000 ≥33 000 4
> 33 000 8
• Indien aansluitkabels en draden van elektrische afrasteringen in de buurt van bovengrondse leidingen
worden geïnstalleerd, mag de bovengrondse hoogte niet groter zijn dan 3 m (9 vt).
Deze hoogte geldt aan beide kanten van de loodrechte projece op de grond vanuit de buitenste
geleiders van de hoogspanningslijn, op een afstand van:
-2 m (6 ) voor stroomleidingen met een nominale spanning van niet meer dan 1000 V;
-15m (48) voor stroomleidingen met een nominale spanning van meer dan 1000 V.
• Voor elektrische afrasteringen bedoeld om vogels af te schrikken, huisdieren tegen te houden of
te trainen, zoals koeien, zijn schrikdraadapparaten met slechts een laag vermogen nodig om een
bevredigend en veilig resultaat te verkrijgen.
• Vogelafschrikking: Indien het schrikdraadapparaat gebruikt wordt om een systeem van elektrische
geleiders te voeden waarmee wordt tegengegaan dat vogels op gebouwen rusten, dan mag geen
elektrische geleider daarvan geaard worden. Duidelijke waarschuwingsborden moeten op elke plaats
worden bevesgd waar personen directe toegang hebben tot de elektrische geleiders.
Een schakelaar moet worden geïnstalleerd om het schrikdraadapparaat van alle polen van de zijn
voedingslijn af te schakelen.
• Afrasteringsdraden moeten op ruime afstand van telefoon- of telegraaflijnen of radioantennes worden
geïnstalleerd.
• Indien een elektrische afrastering een publiek pad kruist, moet een spanningsvrije poort in de elektrische
afrastering worden geplaatst of moet er een overstapplaats aangebracht worden. Bij deze kruisingen
moeten de naburige geëlectrificeerde draden een waarschuwingsbord hebben (G602).
• Van alle delen van het raster die zich langs de openbare weg bevinden, moeten de bordjes stevig
bevesgd zijn aan de palen of goed vastgeklemd zijn aan de draden.
• De afmengen van het waarschuwingsbordje moeten tenminste 100mm x 200mm bedragen.
• De kleur moet aan beide zijden geel zijn en de beleering moet zwart zijn met de volgende inhoud:
-“PAS OP: SCHRIKDRAAD!” of,
-Het onderstaande symbool:
• De tekst moet vermeld staan aan beide zijden van het waarschuwingsbordje en een hoogte hebben van
tenminste 25mm.
• Zorg ervoor dat alle gebruikte lichtnetgevoede neveninstallaes,
die met de elektrische afrastering zijn verbonden, minimaal
dezelfde mate van isolae tussen de aangesloten afrastering
en het lichtnet heeheeals waar het schrikdraadapparaat in
voorziet.
• Bescherming tegen weersinvloeden moet worden
geboden voor de bijbehorende apparatuur, tenzij deze
apparatuur is gecerficeerd door de fabrikant als zijnde geschikt
voor gebruik buitenshuis en is voorzien van minimaal een IPX4
keur.
Dit schrikdraadapparaat voldoet aan de internaonale veiligheidsvoorschrien en is volgens internaonale
normen geproduceerd.
Gallagher behoudt zich het recht voor om zonder voorafgaande mededeling productspecificaes te veranderen
om de betrouwbaarheid, funconaliteit of het design te verbeteren. E & OE.
De auteur bedankt de Internaonal Electrotechnical Commission (IEC) voor toestemming voor het reproduceren
van informae uit de Internaonale Publicae 60335-2-76 ed.2.0 (2002). Alle extracten vallen onder copyright IEC,
Geneva, Switzerland. All rights reserved. Meer informae mbt IEC is beschikbaar op www.iec.ch. Het IEC is niet
verantwoordelijk voor de context waarin/waarvoor de schrijver deze reproduce heegebruikt. Ook is het IEC niet
verantwoordelijk voor de rest van de inhoud of de correctheid hiervan.
Bewaar deze instruces goed.
gj g

11
Nederlands
Gallagher 3E0691 S20 / S50 Portable Fence Energizer Installae handleiding
1. Open het schrikdraadapparaat
INSTALLATIE HANDLEIDING
2. Sluit de accu aan
4. Plaatsen van het
schrikdraadapparaat
Plaats het schrikdraadapparaat op een van de
volgende opes:
• T-paal • houten paal
• op de grond • staand oppervlak
Kijk voor installae-aeeldingen op de
voorzijde.
5. Verbind de kabels aan de
afrastering
Verbind de groene (aarde-) kabel aan de
aardpen (plaats de aardpen ten minste 60cm in
de grond).
Verbind de rode afrasteringskabel aan de
afrasteringsdraad of –haspel. Het zonnepaneel
moet aljd naar de evenaar gericht staan, dus
op het noordelijk halfrond naar het zuiden, en
op het zuidelijk halfrond naar het noorden.
Vermijd plaatsing op een schaduwrijke
plek.
6. Inschakelen
Indicaelampje flitst bij elke afrasteringspuls
om aan te geven dat uw schrikdraadapparaat
werkt.
Automasche accu-spaarstand spaart de accu
door ‘s nachts langzamer te kken.
Hou, om het maximale vermogen
te krijgen, het zonnepaneel-oppervlak
schoon. (Gebruik hiervoor een zachte doek
of spons met water en een niet-agressief
reinigingsmiddel).
3. Verbind de kabels met het
schrikdraadapparaat
Draai aan de achterzijde de groene
knop los. Leid het uiteinde van
de aansluitkabel door het gat in de
aansluing en draai de knop vast.
Herhaal dit bij de rode knop en
aansluitkabel.
(ROOD+, ZWART-)

12
Nederlands
Gallagher 3E0691 S20 / S50 Portable Fence EnergizerInstallae handleiding
Verplaatsbare installatie
Plaats het schrikdraadapparaat buiten bereik van kinderen en op een plaats waar het
apparaat geen mechanische schade kan oplopen of er een kans is op vraat aan de
aansluitkabels.
Elektriciteits-
voorziening
Stroom-
opname
Max. Impuls
Energie
Type Baerij
S20 12 V 20mA 0.15J Verzegelde 12V 5Ah 90W X 100H X70D
S50 12 V 38mA 0.36J Verzegelde 12V 12Ah 150W X 95H X100D
Specificaties
Belangrijke informatie over de batterij
Gebruik dit product niet met niet-oplaadbare baerijen.
De accu opladen Schakel het schrikdraadapparaat uit, en plaats het in
direct zonlicht met de accu aangesloten (ROOD+ ZWART-)
OF verwijder de accu uit het schrikdraadapparaat en laad
deze gedurende 24 uur op met een 12V acculader met
een maximale laadstroom van 1 ampère.
Het
schrikdraadapparaat
opbergen
Schakel het schrikdraadapparaat uit. Berg het in een
lichtrijk vertrek op zodat de accu geladen blij. Laad de
accu voor en na opslagperiode op.
Voorkom lekkage van
uw baerij
Om lekkage van uw baerij te voorkomen, gebruik
alleen verzegelde, klepgereguleerde (VRLA) of GEL-type
loodzuurbaerijen.
Verwijderen van de
baerij
Schakel het apparaat uit voordat u de baerij verwijdert.
Weggooien van het
apparaaat
De baerij moet uit het apparaat gehaald zijn voordat
het apparaat weggegooid wordt.
Weggooien van de
Baerij
Baerijen moeten veilig weggegooid worden conform de
lokale wetgeving.
1 Schrikdraadapparaat
2 Aardpen
3 Haspel
4 Turbo/Poly kunststof draad
5 Kunststof afrasteringspaal
6 Poortgreep
7 Veerstalen paal met
krulisolator
8 Groen
9 Rood
1
9
8
345 6 7
2
Verplaatsbare afrastering

13
Français
Informaon Importante
INFORMATION IMPORTANTE
ATTENTION: Lisez toutes les instructions.
• ATTENTION : Ne pas relier à l’équipement secteur.
• N’établissez pas de contact avec la clôture électrifée et la tête ou la bouche, ne l’enchevêtrez pas autour
de vous. Evitez le contact des fils de clôture électrique, parculièrement avec la tête, le cou ou le torse.
Ne passez pas par-dessus, à travers ou sous une clôture électrique à plusieurs fils. Ulisez un portail ou
un point de passage spécifiquement conçu à cet effet.
• Les disposions de clôture électrique suscepble de provoquer l’enchevêtrement d’animaux ou de
personnes doivent être évitées.
• Les clôtures électriques doivent être installées et ulisées de sorte à ne pas présenter de danger
électrique pour les personnes, les animaux ou leur environnement.
• Dans toutes les zones où la présence d’enfants non surveillés et inconscients des dangers que représente
la clôture électrique est probable, il est conseillé d’installer un disposif de limitaon du courant d’une
résistance minimale de 500 ohms entre l’électrificateur et la clôture électrique de la zone.
• Cet appareil n’est pas prévu pour ulisaon par de jeunes enfants ou des personnes handicapées sans
surveillance. Installez-le hors de la portée des enfants.
• Les jeunes enfants doivent être surveillés pour garanr qu’ils ne jouent pas avec l’appareil.
• Ne pas placer de maère inflammable près de la clôture ou des branchements de l’électrificateur. En cas
de risque extrême, débrancher l’électrificateur.
• Faire effectuer les réparaons par du personnel de service Gallagher qualifié.
• Consultez l’arrêté municipal local pour connaître les réglementaons spécifiques.
• Une clôture électrique ne doit pas être alimentée par deux électrificateurs différents ou par des circuits
de clôture indépendants d’un même électrificateur.
• En présence de deux clôtures électriques, chacune alimentée par un électrificateur temporisé de façon
indépendante, la distance entre les fils des deux clôtures doit être d’au moins 2,5m. Si cet espace doit
être fermé, des matériaux non conducteurs d’électricité ou une barrière métallique isolée doivent être
employés.
• N’électrifiez pas du fil barbelé ou du feuillard dans une clôture électrique.
• Une clôture non électrifiée intégrant du fil barbelé ou du feuillard peut être ulisée comme support
pour un ou plusieurs fils électrifiés à distance d’une clôture électrique. Les disposi
fs de support des fils
électrifiés doivent être installés de manière à garanr que ces fils soient placés à une distance minimale
de 150 mm du plan vercal des fils non électrifiés. Les fils barbelés et le feuillard doivent être mis à la
terre à intervalles réguliers.
• Observez les recommandaons du fabriquant de l’électrificateur en termes de mise à la terre.
• N’installez pas de système de terre (masse) pour votre clôture électrique dans un rayon de 10 mètres
d’un système de mise à la terre de type secteur.
• Sauf dans le cas d’électrificateur fonconnant sur baerie à faible sore, la prise de terre de
l’électrificateur doit pénétrer dans le sol sur une profondeur d’au moins 1m.
• Ulisez du câble doublement isolé dans les bâments et les lieux où la terre peut corroder du fil galvanisé
exposé. N’ulisez pas de câble électrique domesque.
• Les fils de raccordement qui passent sous terre doivent cheminer dans un conduit en maère isolante,
sinon du câble haute tension isolé doit être employé. Prendre soin d’éviter que les sabots des animaux ou
les roues de tracteur s’enfonçant dans le terrain ne détériorent les fils de raccordement.
• Les fils de raccordement ne doivent pas passer dans le même conduit que l’alimentaon secteur du
câblage, les câbles de communicaon ou de données.
• Les fils de raccordement et les fils de clôture électrique desnée aux animaux ne doivent pas passer
au-dessus de lignes d’alimentaon ou de communicaon aériennes.
• Le croisement avec des lignes d’alimentaon aériennes doit être évité dans la mesure du possible. Si ce
type de croisement est inévitable, il doit être effectué sous la ligne d’alimentaon et aussi proche que
possible des angles droits.
• Si les fils de raccordement et les fils de clôture électrique sont installés près d’une ligne d’alimentaon
électrique aérienne, les espacements ne doivent pas être inférieurs à ceux indiqués ci-après :

14
Français
Informaon Importante
Dégagements minimaux sous les lignes aériennes de transport d’électricité
Tension sur la ligne électrique Dégagement en mètres
1 000 volts ou moins 3
Plus de 1 000 volts jusqu’à 33 000 volts 4
Plus de 33 000 volts 8
• Si les fils de raccordement et les fils de la clôture électrique sont installés près d’une ligne d’alimentaon
aérienne, leur hauteur par rapport au sol ne doit pas dépasser 3m.
Cee hauteur est applicable de part et d’autre de la projecon orthogonale des conducteurs les plus
éloignés de la ligne d’alimentaon à la surface du sol, pour une distance de :
-2m pour les lignes d’alimentaon sous tension nominale n’excédant pas 1000V ;
-15m pour les lignes d’alimentaon sous tension nominale excédant 1000V.
• Les clôtures électriques animales desnées à dissuader les oiseaux, à retenir des animaux de compagnie
ou à éduquer des vaches par exemple nécessitent seulement un électrificateur à basse tension pour
obtenir des performances sasfaisantes et sans danger.
• Lorsque l’électrificateur est ulisé pour alimenter un système desné à dissuader les oiseaux de se
percher sur des bâments, ne pas connecter le fil de la clôture électrique à la ge de prise de terre.
Des panneaux de mise en garde clairs doivent être installés à tous les points où des personnes peuvent
facilement accéder aux conducteurs.
• Le câblage de clôture doit être installé à bonne distance des lignes téléphoniques ou télégraphiques et
des antennes radio.
• Lorsque qu’une clôture électrique animale croise un passage public, une barrière non électrifiée doit
être intégrée à la clôture électrique à cet endroit ou un passage par un montant doit être fourni. Les fils
électriques adjacents à ces passages doivent porter des panneaux de mise en garde (G602).
• Chaque secon de clôture située le long d’une voie publique, doit comporter des panneaux de mise en
garde solidement fixées soit à la clôture, soit aux poteaux de celle-ci, à intervalles réguliers.
• La taille de panneau de mise en garde doit être au minimum de 100mm x 200mm.
• La couleur du panneau de mise en garde doit être de couleur jaune, recto-verso. L’inscripon doit être de
couleur noire, et doit comporter :
-L’indicaon : “ATTENTION, clôture électrique” ou,
-Le symbole montré ci-dessous.
• L’inscripon doit être indélébile, apparente sur les deux
faces du panneau de mise en garde et doit être d’une
hauteur minimale de 25mm.
• Vérifier que tout l’équipement accessoire fonconnant
sur secteur raccordé au circuit de la clôture électrique
des animaux offre un niveau d’isolaon entre le circuit de
la clôture et l’alimentaon sur secteur équivalent à celui
fourni par l’électrificateur.
• Une protec
on contre les intempéries doit être prévue
pour l’équipement auxiliaire à moins que cet équipement est cerfié par le fabricant comme étant apte à
une ulisaon en extérieur, et est de type avec un degré minimum de protecon IPX4.
Cet électrificateur est conforme aux réglementaons de sécurité internaonales et il est fabriqué selon
les normes internaonales.
Gallagher se réserve le droit de modifier les spécificaons sans préavis afin d’améliorer la fiabilité, les
fonconnalités ou le concept. E & OE.
L’auteur remercie la Commission Electrotechnique Internaonale (IEC) de lui permere de reproduire les
informaons contenues dans sa Publicaon Internaonale 60335-2-76 ed.2.0 (2002). Tous ces extraits sont
la propriété de l’IEC, Genève, Suisse. Tous droits réservés. Des informaons supplémentaires sur l’IEC sont
disponibles sur www.iec.ch. L’IEC ne peut être tenue pour responsable de l’inseron ou du contexte dans lequel
ces extraits et leur contenu sont reproduits par l’auteur, de même que l’IEC n’est en aucun cas responsable des
autres contenus ou de leur exactude.
Conservez ces instrucons.

15
Français
Gallagher 3E0691 S20 / S50 Portable Fence Energizer Guide d’installaon
1. Ouvrez l’électrificateur
GUIDE D’INSTALLATION
2. Installez la baerie
4. Montage de l’électrificateur
Montez l’électrificateur selon l’une des
opons suivantes :
• sur un piquet en forme de T
• sur un piquet en bois
• sur le sol
• sur un mur
Référez-vous au boîer côté face pour les
diagrammes d’installaon.
5. Connectez les câbles à la clôture
Reliez le câble vert de raccordement à la
ge de terre. Enfoncez la ge d’au moins 60
cm dans le sol.
Reliez le câble rouge de clôture à la clôture
ou à l’enrouleur. Le panneau solaire doit
être orienté face au soleil.
6. Mise en marche
Le voyant lumineux clignote à chaque
impulsion, ce qui indique que votre
électrificateur fonconne.
Le mode économique automaque
prolongera la durée de vie de la baerie en
ralenssant la fréquence des impulsions la
nuit.
Pour maximiser la puissance de votre
électrificateur, veillez à en neoyer la
surface à l’aide d’un chiffon doux ou d’une
éponge imprégné d’eau et de détergent
doux.
3. Reliez les câbles à
l’électrificateur
Dévissez la borne verte à l’arrière de
l’électrificateur.
Enfilez le bout du câble vert dans le trou
de la borne verte et serrez
Répétez l’opéraon pour la borne rouge
et le câble rouge.
(ROUGE+, NOIR-)

16
Français
Gallagher 3E0691 S20 / S50 Portable Fence EnergizerGuide d’installaon
Installation mobile
Installez l’électrificateur hors de portée des enfants, dans un lieu où il ne risquera
pas de causer des dommages mécaniques et où les câbles ne risqueront pas d’être
mordillés par les animaux.
1 Électrificateur
2 Tige de terre
3 Enrouleur
4 Fil synthéque Poly/turbo
5 Piquet mulfixe
6 Poignée de porte
7 Piquet queue de cochon
8 Vert
9 Rouge
La disposion
d’éléctricité
L’inseron
de courant
L’impulsion
d’énergie
maximale
Type de baerie
S20 12 V 20mA 0.15J Scellée12 V 5AH
90W X 100H X70D
S50 12 V 38MA 0.36J Scellée 12 V 12AH
150W X 95H X 100D
Les spécifications
Information importante sur la batterie
Ne pas uliser ce produit avec des baeries non-rechargeable.
Pour recharger la
baerie
Éteignez l’électrificateur. Placez-le pendant 4 jours exposé à
la lumière directe du soleil avec la baerie reliée (ROUGE +,
NOIR -) OU rerez la baerie de l’électrificateur et chargez-
la pendant 24 heures à l’aide d’un chargeur 12 volts à moins
d’1 ampère.
Pour entreposer
l’électrificateur
Éteignez l’électrificateur. Rangez-le dans un endroit bien
éclairé pour que le panneau puisse connuer à charger la
baerie. Rechargez la baerie avant et après l’entreposage.
Pour éviter les pertes
d’acide
Pour éviter les pertes, uliser uniquement des baeries/
accumulateurs scellés/étanches (VRLA) ou du type GEL.
Enlever la baerie Eteindre l’électrificateur avant d’enlever la baerie.
Se débarrasser d’un
électrificateur usager
La baerie de l’électrificateur doit être enlevé de
l’électrificateur avant que celui-ci soit jeter.
Se débarrasser de la
baerie
La baerie doit être jeter avec sécurité en accord avec les
réglementaons locales.
1
9
8
345 6 7
2
Clôture mobile

17
Deutsch
Wichge Informaonen
WICHTIGE INFORMATIONEN
ACHTUNG: Lesen Sie alle Betriebshinweise durch.
• ACHTUNG - Nicht an netzstrombetriebene Geräte anschließen
• Berühren Sie den Zaun nicht mit dem Kopf oder dem Mund und achten Sie darauf, dass Sie sich nicht darin
verfangen.
• Elektrische Zaundrähte sollten nicht berührt werden, vor allem nicht mit Kopf, Hals oder Oberkörper.
Steigen Sie nicht über oder durch einen elektrischen Zaun mit mehreren Drähten und kriechen Sie nicht
darunter durch. Benutzen Sie ein Tor oder einen speziell dafür vorgesehenen Durchgang.
• Elektrische Zaunanlagen, in denen sich Tiere oder Personen leicht verfangen könnten, sollten vermieden
werden.
• Elektrische Zäune sollten so errichtet und betrieben werden, dass sie keine elektrischen Gefahren für
Personen, Tiere oder ihre Umgebung darstellen.
• In Bereichen, in denen die Gegenwart unbeaufsichgter Kinder, die sich der Gefahr elektrischer Zäune
nicht bewusst sind, wahrscheinlich ist, wird empfohlen, ein geeignetes Strombegrenzungsgerät mit einem
Widerstand von mindestens 500 Ohm zwischen das Elektrozaungerät und den elektrischen Zaun zu
installieren.
• Kleinkinder oder Behinderte dürfen dieses Gerät nur unter Aufsicht benutzen. Für Kinder unzugänglich
installieren.
• Kleinkinder sollten beaufsichgt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.
• Keine leicht entzündbaren Materialien in der Nähe von Zaun oder Elektrozaungeräteanschlüssen lagern. In
Zeiten hoher Brandgefahr Elektrozaungerät ausschalten
• Wartungs- und Reparaturarbeiten müssen von qualifizierten Gallagher-Kundendienstmitarbeitern
durchgeführt werden.
• Überprüfen Sie Ihre landesspezifischen Besmmungen auf besondere Vorschrien.
• Ein elektrischer Zaun sollte nicht aus zwei verschiedenen Elektrozaungeräten oder aus unabhängigen
Zaunkreisläufen desselben Elektrozaungeräts versorgt werden.
• Der Abstand zwischen zwei elektrischen Zäunen, die jeweils von einem anderen, separat zeitgesteuerten
Elektrozaungerät versorgt werden, sollte mindestens 2,5 m betragen. Wenn diese Lücke geschlossen
werden soll, ist elektrisch nichtleitendes Material oder eine isolierte Metallsperre zu verwenden.
• Stachel- oder Klingendraht darf nicht als Elektrozaun verwendet werden.
• Zur Unterstützung eines oder mehrerer stromführender Kabel eines elektrischen Zauns kann nicht
elektrifizierter Stacheldraht- oder Klingendrahtzaun verwendet werden. Die Stützelemente der
stromführenden Kabel müssen so angelegt werden, dass sich diese Kabel in einer Enernung von
mindestens 150 mm von der verkalen Ebene der nicht stromführenden Kabel befinden. Der Stachel- oder
Klingendraht sollte in regelmäßigen Abständen geerdet werden.
• Im Hinblick auf die Erdung sind die Empfehlungen des Geräteherstellers zu befolgen.
• Installieren Sie für Ihren Power Fence kein Erdungssystem innerhalb von 10 m Enernung zu Versorgungs-
leitungen.
• Mit Ausnahme von Baeriegeräten mit niedriger Leistung muss der Erdungsstab des Elektrozaungeräts
mindestens 1 m in die Erde eindringen.
• Innerhalb von Gebäuden und an Stellen, an denen Erdreich zur Korrosion von freiliegendem galvanisiertem
Draht führen kann, muss ein Zaunzuleitungskabel verwendet werden. Verwenden Sie kein normales
Haushaltskabel.
• Unterirdische Zaunzuleitungen sollten in einer Rohrdurchführung aus Isoliermaterial verlegt werden;
anderenfalls müssen isolierte Hochspannungskabel verwendet werden. Es muss darauf geachtet werden,
dass die Anschlusskabel nicht durch Tierhufe oder einsinkende Traktorräder beschädigt werden.
• Zaunzuleitungen sollten nicht im selben Kabelschacht verlegt werden wie die Netzstromversorgung von
Telefon- und Datenkabeln.
• Anschlusskabel und Drähte elektrischer Weidezäune sollten oberirdische Strom- oder Kommunikaonslei-
tungen nicht überkreuzen.
• Soweit möglich sollten Kreuzungen mit Freilandleitungen vermieden werden. Falls sich derarge
Kreuzungen nicht vermeiden lassen, müssen diese unter der Freileitung und möglichst rechtwinklig
erfolgen.
• Wenn Zaunzuleitungs- und Zaundrähte in der Nähe einer Freileitung installiert werden, sollten folgende
Mindestabstände eingehalten werden:

18
Deutsch
Wichge Informaonen
Minimal-Abstände von Elektrozäunen zu Hochspannungsleitungen
Stromspannung V Abstand m
Weniger oder gleich 1000 3
Zwischen 1000 und 33’000 4
Grösser als 33’000 8
• Wenn Zaunzuleitungs- und Zaundrähte in der Nähe einer Freileitung installiert werden, sollten sie sich
nicht mehr als 3 m über dem Boden befinden.
Diese Höhe gilt an all den Stellen, die, ausgehend von der Originalprojekon der äußersten Leiter der
Freileitungen, in der folgenden Enernung zur Bodenoberfläche liegen:
-2 m bei Stromleitungen mit Nennspannungen bis zu 1000 V;
-15 m bei Stromleitungen mit Nennspannungen über 1000 V
• Für elektrische Weidezäune zur Abschreckung von Vögeln, zum Zurückhalten von Hauseren oder
Training von Tieren wie z. B. Kühen reichen Elektrozaungeräte mit einer niedrigen Ausgangsleistung aus,
um eine ausreichende, sichere Leistung zu erbringen.
• Wird ein Elektrozaungerät zur Versorgung eines Leitungssystems benutzt, das verhindern soll, dass Vögel
auf Gebäuden rasten, sollte kein Leitungsdraht mit der Erdungsstab verbunden werden. Außerdem
sollten Warnschilder dort angebracht werden, wo Personen mit den Leitungen in Berührung kommen
könnten.
• Die Zäune sollten in ausreichender Enernung von Telefon- und Telegrafenleitungen sowie
Radioantennen errichtet werden.
• Dort, wo ein öffentlicher Fussweg den elektrischen Weidezaun kreuzt, sollte ein nicht elektrifiziertes Tor
in den Zaun eingebaut oder ein Zaunübertriangebracht werden. Bei jedem dieser Übergänge sollten an
den benachbarten Leitern Warnschilder (G602) angebracht werden.
• Jeder Teil, der entlang einer öffentlichen Straße oder eines öffentlichen Weges installiert ist, muss in
häufigen Intervallen durch Warnzeichen gekennzeichnet sein, die sicher an den Zaunpfosten befesgt
oder fest an den Zaundrähten verklemmt sind.
• Die Größe des Warnschildes muss mindestens 100x200mm betragen.
• Die Hintergrundfarbe auf beiden Seiten des Schildes muss gelb sein. Die Schrimuss schwarz sein und:
-entweder den sinngemäßen Hinweis “Achtung: Elektrozaun”
-oder das stehende Symbol zeigen.
Die Schrimuss unlöschbar, beidseig und in einer
Schrihöhe von mindestens 25mm sein.
• Es ist sicherzustellen, dass alle netzbetriebenen,
untergeordneten Ausrüstungen, die mit dem Stromkreis
des elektrischen Weidezauns verbunden sind, eine
ähnlich starke Isolierung zwischen dem Zaunstromkreis
und der Versorgungsleitung aufweisen, wie sie vom
Elektrozaungerät geliefert wird.
• Schutz vor dem Weer wird für diese Zusatzgeräte
gewährleistet, wenn diese Geräte vom Hersteller
für eine Verwendung im Freien zerfiziert
sind und wenn es sich um Geräte mit einem
Minimumschutz vom Typ IPX4 handelt.
Dieses Elektrozaungerät entspricht internaonalen Sicherheitsvorschrien und wurde nach
internaonalen Sicherheitsbesmmungen hergestellt.
Gallagher behält sich das Recht vor, ohne Vorankündigung Änderungen am Produkt vorzunehmen, um
Zuverlässigkeit, Betrieb oder Design zu verbessern.E & OE.
Der Autor dankt der internaonalen elektrotechnischen Kommission (IEC) für die Erlaubnis, Informaonen aus
ihrer reproduzieren internaonalen Publikaon Ed.2.0 60335-2-76 (2002) abbilden zu dürfen. Alle diese Auszüge
sind urheberrechtlich durch die IEC in Genf (Schweiz) geschützt. Sämtliche Rechte sind vorbehalten. Weitere
Informaonen über die IEC sind unter www.iec.ch verfügbar. Die IEC übernimmt keine Verantwortung für die
Platzierung und in welchen Zusammenhängen die Auszüge und Inhalte vom Autor wiedergegeben werden. Des
Weiteren ist die IEC in keiner Weise verantwortlich für die Richgkeit der wiedergegebenen Inhalte.
Bewahren Sie diese Gebrauchshinweise auf.

English - Drill 3 x 5/32” (4mm) holes. Fix the screws provided into the wall leaving the head of
the screw about 1/8” (3mm) out from the wall. Place the Energizer onto the mounng screws.
Nederlands - Boor 3x ø4 gaten. Draai de bijgeleverde schroeven in de gaten. Zorg er hierbij
voor dat de kop van de schroef 3 mm ten opzichte van de muur uitsteekt. Bevesg het
schrikdraadapparaat aan de schroeven.
Français - Percez 3 trous de 4mm. Vissez les vis, livrés avec l’électrificateur, en prenant soin
de laisser la tête de vis déborder d’environ 8 mm du mur enfin de pouvoir ensuite accrocher
l’électrificateur sur les vis
Deutsch - Bohren Sie 3 x 4 mm-Löcher. Moneren Sie die mitgelieferten Schrauben so in der
Wand, dass die Schraubenköpfe ca. 3 mm von der Wand abstehen. Hängen Sie das Gerät an
die Schrauben.
Dansk - Bor 3 stk. 4mm huller og monter skruerne. Skruerne skal ikke skrues helt i således at de
skker ca. 3mm ud. Monter spændingsgiveren på skruerne.
Español - Taladre 3 agujeros de 4 mm. Fije los tornillos en la pared dejando la cabeza del
tornillo unos 3 mm fuera de la pared. Coloque el energizador en los tornillos.
Svenska - Borra 3 x 4mm hål. Fäst de medföljande skruvarna i väggen och lämna dess huvuden
ca 3 mm utanför väggen. Placera aggregatet på skruvarna.
Italiano - Pracare tre fori da 3 cm x 4 mm di diametro in corrispondenza dei segni. Fissare
nel muro le viin dotazione, lasciando la testa della vite 3 mm fuori dal muro. Collocare
l’elerificatore sopra le viappena montate e farlo scorrere verso il basso.
PORTABLE
FENCE ENERGIZER
S2 S50
