Gardner Bender BigBen 910B User manual

Gardner Bender
Hand Bender
Curvadora manual
Cintreuse manuelle
Instruction Manual
Manual de instrucciones
Manuel de l’utilisateur
Bending Guides and Charts
Guías y gráficos de curvado
Paramètres de cintrage
For use with Gardner Bender part numbers
Para uso con Gardner Bender Números de pieza
Pour être utilisé avec Gardner Bender Numéros de pièce
910B 911B 930B 932 931H 912
910H 911H 930H 931B 932H 933
Read and understand this instruction book completely
before operating product. Failure to understand safe operation of
this tool can cause injury or possible death.
Asegúrese de leer y entender el presente manual de
instrucciones antes de operar el producto. De lo contrario puede
sufrir lesiones o incluso la muerte.
Lire en entier ce manuel et s’assurer d’en bien comprendre les
directives avant d’utiliser l’outil. Le non respect des consignes de
sécurité pourrait entraîner des blessures ou même la mort.
Aluminum Bender Book 7/11/07 11:30 AM Page 2

Please understand the following safety symbols
Asimismo, asegúrese de entender el significado de los siguientes
símbolos de seguridad
Prendre connaissance des triangles de sécurité suivants
Safety Alert Symbol
The symbol above is used in conjunction with a danger, warning or
caution statement. It alerts operator, supervisor and all personnel that
safety precautions are required during specific operations and specific
conditions. Failure to comply with safety data could result in serious
injury or death.
El símbolo de arriba se utiliza junto con una advertencia, una nota
acerca de peligros o una precaución. Éste alerta al operador,
supervisor y a todo el personal en general acerca del cumplimiento
de normas de seguridad durante determinadas operaciones y
condiciones específicas. La falta de cumplimiento de estas medidas
de seguridad puede causar lesiones serias o incluso la muerte.
Le triangle ci-dessus introduit les avertissements suivants : Danger,
Mise en garde, ou Attention. L’opérateur, le superviseur et tout le
personnel doivent alors se montrer prudents pendant des utilisations
spécifiques et dans des circonstances particulières. La non-observation
de la consigne pourraient avoir pour conséquence des blessures
sérieuses ou mortelles.
Indicates a high probability of death, severe injury or major property
damage could result.
Indica un alto riesgo de muerte, lesiones graves o daños importantes.
Risque élevé de blessures graves ou mortelles, ou de dommages
matériels importants.
Indicates serious but less probability of death, severe bodily injury or
major property damage could result.
Indica probabilidades serias pero no tan altas de causar la muerte,
lesiones físicas graves o daños importantes a la propiedad.
Risque important mais moins élevé de blessures graves ou mortelles,
ou de dommages matériels importants.
A less serious alert, but still demands attention to detail. It indicates a
hazardous condition that may cause minor injuries or property damage.
Indica una alerta menos seria pero que requiere atención minuciosa.
Señala una condición peligrosa que puede causar daños a la propiedad
o lesiones menores.
Risque de blessures ou de dommages matériels superficiels.
Agir avec prudence.
DANGER
WARNING
CAUTION
1
Aluminum Bender Book 7/11/07 11:30 AM Page 3

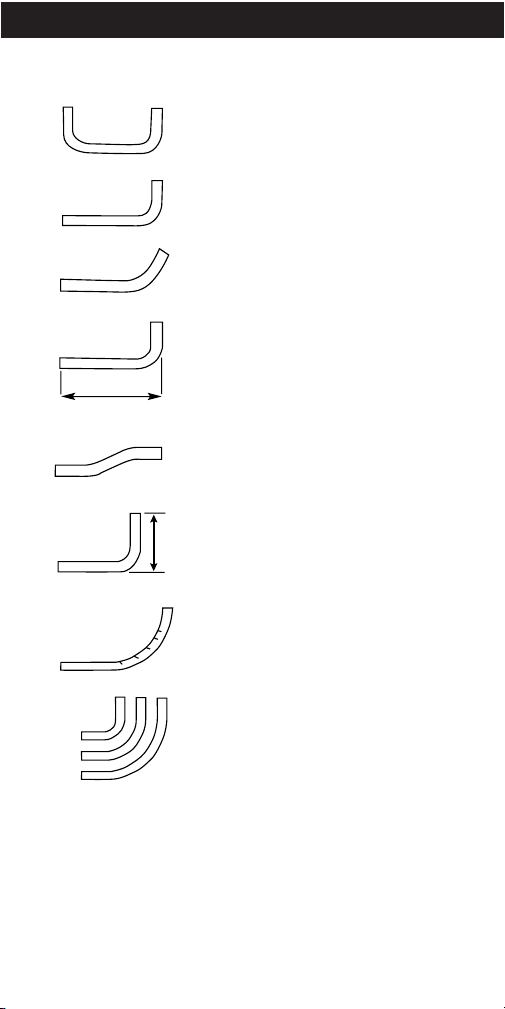

Définition des termes utilisés
Cintrage en retour
Cintrage à 90°
Cintrage en “patte
de chien”
Longueur de tronçon
Cintrages déportés
Remontées
Cintrage segmenté
Cintrages concentriques
26
Aluminum Bender Book 7/11/07 11:30 AM Page 4

Correction des courbes trop serrées
Grâce à sa flexibilité, il est facile de
redresser un EMT. En le manipulant comme
indiqué ci-dessous, il ne se
cassera pas. Glisser le
manche de la cintreuse
sur l’extrémité et ouvrir le
coude selon les degrés voulus.
Pour les conduits de grandes
dimensions, le manche de la
cintreuse peut être remplacé par
une tige du diamètre supérieur
correspondant ou assez fine
pour pouvoir l’enfiler à l’intérieur
du conduit.
25
Aluminum Bender Book 7/11/07 11:30 AM Page 5

INTRODUCTION
This manual is intended to help the operator
of this product become familiar with the safe
use, maintenance and care of this product.
This manual should be kept with this product
at all times.
Please inspect product before every use.
Inspect the tool for excessive wear or damage.
A damaged tool could fail resulting in injury
or damage.
This product is designed for manufactures
intended use. Any other use than which it is
intended can cause serious injury.
Gardner Bender recommends this hand bender
to be used with Gardner Bender handles.

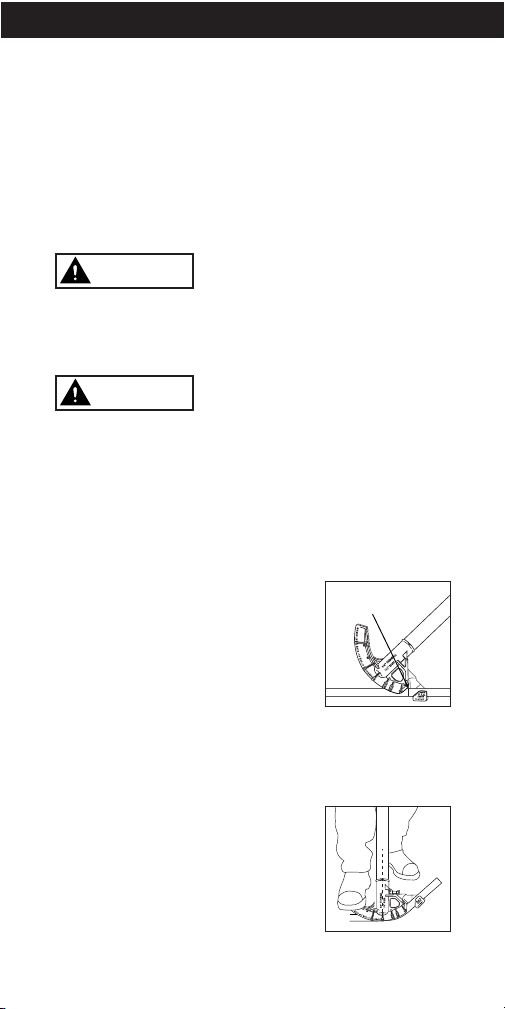

BENDING CONDUIT
Typical bends
*Bending conduit on floor
1. Mark your conduit.
2. Insert conduit through
hook at front of bender until your mark lines
up with arrow. Please see Figure 1.
3. Place one foot on the
pedal of the bender and
apply pressure while
pulling back on the handle
(Maintain pressure on
conduit through bend).
Please see Figure 2.
CAUTION
DANGER
Figure 1
MADEIN
Figure 2
Insert conduit
until mark aligns
with arrow
2
Aluminum Bender Book 7/11/07 11:30 AM Page 6

4. Bend until the point on
the top of the conduit
bender aligns with
desired teardrop arrow.
Please see Figure
3 & 4.
*Overbend slightly to
adjust for conduit metal
springback.
*Cut off any excess
conduit using Vise-mate™
feature. Please see
Figure 5.
5. When using models 930B, 932, 931B,
931H, 930H and 932H, vial will level at
45° & 90°.
Figure 3
Figure 4
Figure 5
Point at tip
of Bender
Insert conduit through
ViseMate™ opening and cut
conduit to desired length
MADEIN
Line of Sight
Figure 6
MADEIN
Vial Level
Vial Level
3
Aluminum Bender Book 7/11/07 11:31 AM Page 7

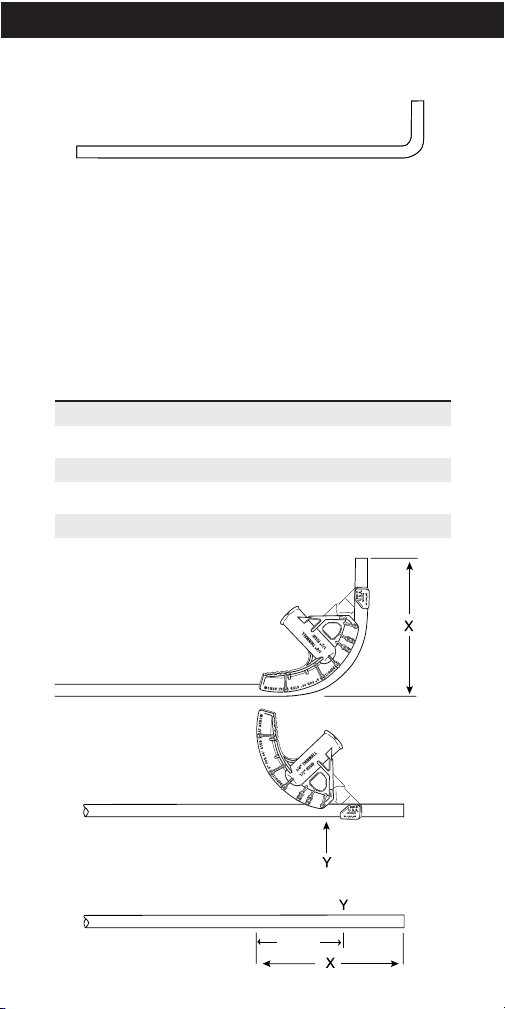

Various Types of Bends
90˚ Bends
Measure length of bend (X). Subtract
bender deduct (see below) from length (X)
and mark this length from the end of the
conduit (Y). Line up (Y) with arrow on
bender. Bend until 90˚ bend is formed.
Conduit EMT Rigid or
Size Deduct IMC Deduct
1⁄2" (13 mm) 5" (127 mm) 3
3⁄4"
(95 mm)
3⁄4" (19 mm) 6" (152 mm) 7" (178 mm)
1" (26,8 mm) 8" (203 mm) 8
1⁄2"
(216 mm)
1
1⁄4"
(32,8 mm) 12" (305 mm) 13" (330 mm)
1
1⁄2"
(38,8 mm) – 13" (330 mm)
Deduct
4
Aluminum Bender Book 7/11/07 11:31 AM Page 8

Back-to-Back Bends
Measure and mark distance on the conduit
from a fixed point (X), to the back of the 90˚
bend, point (Y). Align (Y) with (B) on bender
and make a 90˚ bend.
3-Point Saddle Bends
Measure the diameter (D) of the object (not to
exceed 6"). Take length (L) and add 3⁄16" for
every inch of the object size. Mark this length
(C) from the end of the conduit. Multiply
diameter (D) by 2.5 and mark this length to
the left (X) and right (Y) of point (C). Align
point (C) with (A) on the bender and make a
45˚ bend. Reverse conduit with bender, line
up arrow on bender with point (X) and make
a 221⁄2˚ bend. Repeat with point (Y).
5
Aluminum Bender Book 7/11/07 11:31 AM Page 9

Offset Bends
Measure height of offset (Z) and multiply by
a constant multiplier per angle of bend (see
chart below) to determine distance between
bends. Measure length (L) from end of
conduit to offset and add shrinkage (see
chart below). Mark this length on conduit (Y).
Subtract distance between bends and mark
point (X). Using arrow on bender, make
desired bend at point (X). Reverse bender
and repeat at point (Y).
(For pre-determined values use chart on next page)
This chart is a guide for computing shrinkage.
Remember, shrinkage values are only used
when working into objects, not away.
Angle of Constant Shrinkage/Inch (25.4 mm)
Bend Multiplier of Offset Depth
10˚ 6.0
1⁄16"
(1,6 mm)
22
1⁄2
˚ 2.6
3⁄16"
(4,8 mm)
30˚ 2.0
1⁄4"
(6,1 mm)
45˚ 1.4
3⁄8"
(9,5 mm)
60˚ 1.2
1⁄2"
(12,3 mm)
6
Aluminum Bender Book 7/11/07 11:31 AM Page 10

Recommended Angle Bends
per Offset Depths
Offset Angle Distance Conduit
Depth of Bend Between Shortens
1" (2,5 cm) 10˚ 6" (15 cm)
1⁄16"
(2 mm)
2" (5 cm) 22
1⁄2
˚5
1⁄4"
(13,5 cm)
3⁄8"
(10 mm)
3" (7,5 cm) 30˚ 6" (15 cm)
3⁄4"
(19 mm)
4" (10 cm) 30˚ 8" (20,5 cm) 1" (26 mm)
5" (12,5 cm) 45˚ 7" (18 cm) 1
7⁄8"
(48 mm)
6" (15 cm) 45˚ 8
1⁄2"
(21,5 cm) 2
1⁄4"
(55 mm)
7" (17,5 cm) 45˚ 9
3⁄4"
(25 cm) 2
5⁄8"
(67 mm)
8" (20,5 cm) 45˚ 11
1⁄4"
(28,5 cm) 3" (76 mm)
9" (23 cm) 45˚ 12
1⁄2"
(32 cm) 3
3⁄8"
(86 mm)
10" (25,5 cm) 45˚ 14" (35,5 cm) 3
3⁄4"
(95 mm)

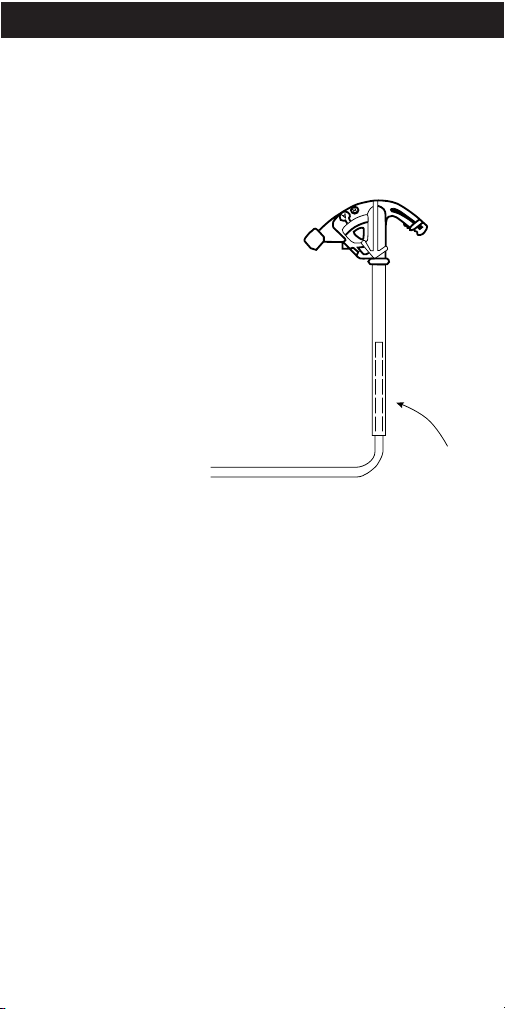

Correcting Overbends
Because it is flexible, EMT
is easy to straighten and
will not break if handled
as follows. Slip the
bender handle over the stub and
pull back the desired degree(s)
from the bend. For larger
conduit sizes, the bender handle
can be replaced by a pipe of
correspondingly larger diameter
or one small enough
to fit inside
the conduit.
7
Aluminum Bender Book 7/11/07 11:31 AM Page 11

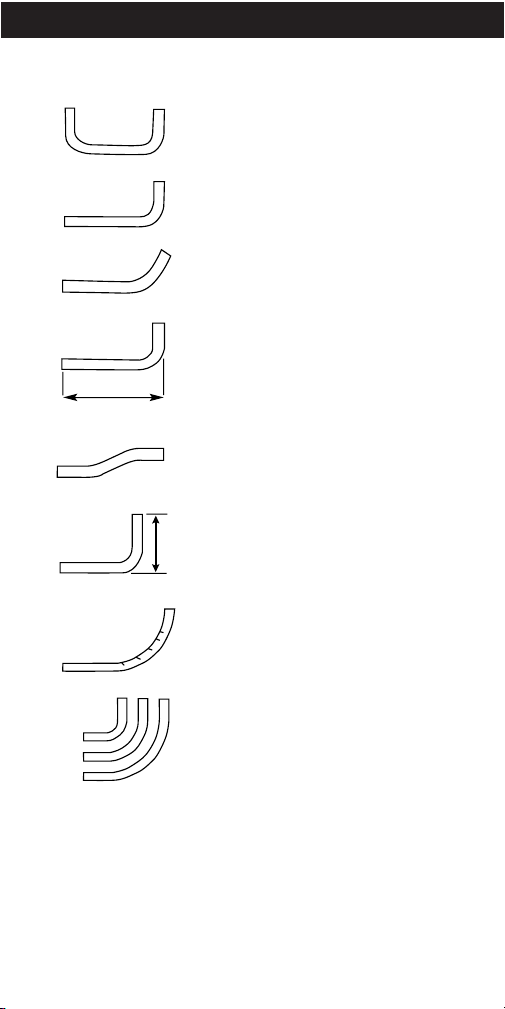

Definition of Terms Used
Back-to-Back Bend
90˚ Bend
“Dog Leg” Bend or “Kick”
Leg Length
Offsets
Rise or "Stub-ups"
Segment Bend
Concentric Bends
8
Aluminum Bender Book 7/11/07 11:31 AM Page 12

Gardner®Accu-line™Hand Benders
Size Fits
Catalog Size IMC, Bender
Number Thinwall Rigid Radius Handle
910B
1⁄2"
(13 mm) – 5" (13 cm) BH-75
911B
3⁄4"
(19 mm)
1⁄2"
(13 mm) 6" (15 cm) BH-75
912 1" (26 mm)
3⁄4"
(19 mm) 8" (20,5 cm) BH-100
Gardner®EMT / Rigid / IMC Hand Benders
Size Fits
Catalog Size IMC, Bender
Number Thinwall Rigid Radius Handle
930B
1⁄2"
(13 mm) – 5" (13 cm) BH-75
931B
3⁄4"
(19 mm)
1⁄2"
(13 mm) 6" (15 cm) BH-75
932 1" (26 mm)
3⁄4"
(19 mm) 8" (20,5 cm) BH-100
933 1
1⁄4"
(32 mm) 1" (26 mm) 12" (30,5 cm) BH-125
Hand Bender Handles
Catalog
Number Handle Size
BH-75
3⁄4"
NPT x 38" long (96,5 cm)
BH-100 1" NPT x 44" long (111,5 cm)
BH-125 1
1⁄4"
NPT x 54" long (137 cm)
9
Aluminum Bender Book 7/11/07 11:31 AM Page 13

INTRODUCCIÓN
Este manual ha sido diseñado para ayudar al
operador de este producto a familiarizarse
con el uso, mantenimiento y cuidado seguros
del mismo. Procure guardarlo con el producto
en todo momento.
Examine el producto antes de cada uso.
Verifique que la herramienta no esté
desgastada o dañada, ya que de estarlo
podría ocasionar lesiones o daños.
Este producto ha sido diseñado para ser
empleado con los fines previstos por el
fabricante. Cualquier otro uso que no sea el
previsto puede causar lesiones graves.
Gardner Bender recomienda el uso de esta
curvadora manual con mangos Gardner Bender.
CÓMO CURVAR
EL TUBO
Curvas más comunes
*Curvado del tubo sobre el piso
1. Marque el tubo.
2. Inserte el tubo a través del gancho en el
frente de la curvadora hasta que la marca
coincida con la flecha. Consulte la figura 1.
3. Coloque un pie sobre el pedal
de la curvadora y aplique
presión mientras tira del
mango (mantenga presión en
el tubo hasta que complete la
curva).Consulte la figura 2.
MADEIN
Figura 2
Figura 1
Inserte el turbo hasta
que la marca coincida
con la flecha.
10
!
PRECAUCIÓN
!
AVERTISSEMENT
Aluminum Bender Book 7/11/07 11:31 AM Page 14

4. Curve el tubo hasta
que el punto en la parte
superior del mismo
coincida con la flecha
en forma de gota
deseada. Consulte las
figuras 3 y 4.
*Para compensar el
retroceso natural que
experimentan los tubos
metálicos, curve el tubo
ligeramente de más.
*Recorte cualquier
exceso de tubo utilizando la opción
Vise-mate. Consulte la figura 5.
5. Cuando utilice los modelos 930B, 932,
931B, 931H, 930H y 932H, la burbuja
quedará nivelada a 45° y 90°.
Figura 3
Figura 5
Punto en el extremo
de la curvadora.
Inserte el tubo en el orificio
ViseMate™ y córtelo a la
medida que desee.
Figura 6
MADEIN
Figura 4
MADEIN
Punto de mira
11
Aluminum Bender Book 7/11/07 11:31 AM Page 15

Dobleces en ángulo de 90°
Mida la longitud del doblez (X). Reste la
deducción del doblador (consulte la tabla a
continuación) a la longitud (X) y marque
esta longitud en el punto (Y), medida desde
el extremo del tubo. Alinee el punto (Y) con
la flecha del doblador. Doble hasta formar
un doblez de 90˚.
Tamaño Deducción: Deducción:
del tubo EMT Rígido o IMC
1⁄2"
(13 mm) 5" (127 mm) 3
3⁄4"
(95 mm)
3⁄4"
(19 mm) 6" (152 mm) 7" (178 mm)
1" (26,8 mm) 8" (203 mm) 8
1⁄2"
(216 mm)
1
1⁄4"
(32,8 mm) 12" (305 mm) 13" (330 mm)
1
1⁄2"
(38,8 mm) – 13" (330 mm)
Deduzca
12
Aluminum Bender Book 7/11/07 11:31 AM Page 16

Dobleces enfrentados
Mida la distancia desde un punto fijo (X)
hasta la espalda del doblez de 90˚; marque
esta longitud en el punto (Y). Alinee el
punto (Y) con la marca (B) en el doblador.
Haga el doblez de 90˚.
Dobleces de 3 curvas
Mida el diámetro (D) del obstáculo [no debe
exceder 15 cm (6")]. Mida la longitud (L) y
agregue 1 cm por cada 5 cm (3⁄16" por cada
pulgada) de diámetro del obstáculo. Mida
esta longitud desde el extremo del tubo y
marque un punto (C). Multiplique el
diámetro (D) por 2,5 y marque esta longitud
tanto a la izquierda (X) como a la derecha
(Y) del punto (C). Alinee el punto (C) con la
13
Aluminum Bender Book 7/11/07 11:31 AM Page 17

marca (A) en el doblador y haga un doblez
de 45˚. Invierta el tubo con el doblador,
alinee la flecha del doblador con el punto
(X) y forme un doblez de 22 1⁄2˚. Repita el
procedimiento con el punto (Y).
Dobleces de desplazamiento
Mida la altura del desplazamiento (Z) y
multiplíquela por un factor constante que
depende del ángulo de doblez (consulte la
tabla a continuación) para determinar la
distancia entre los dobleces. Mida la distancia
(L) entre el extremo del tubo y el punto de
desplazamiento y agregue la contracción
(consulte la tabla a continuación). Marque
esta distancia en el tubo en el punto (Y).
Reste la distancia entre los dobleces y
marque el punto (X). Con la ayuda de la
flecha del doblador, haga el doblez deseado
en el punto (X). Invierta el doblador y repita el
procedimiento en el punto (Y).
(Para los valores determinados con anterioridad, use la
tabla que aparece en la siguiente página)
14
Aluminum Bender Book 7/11/07 11:31 AM Page 18

Esta tabla es una guía para calcular la
contracción. Recuerde, los valores de la
contracción se utilizan únicamente para los
dobleces en dirección hacia los obstáculos,
no a partir de ellos.
Contracción por pulgada
Angulo de Factor (25,4 mm) de profundidad
doblez constante de desplazamiento
10˚ 6.0
1⁄16"
(1,6 mm)
22
1⁄2°
2.6
3⁄16"
(4,8 mm)
30˚ 2.0
1⁄4"
(6,1 mm)
45˚ 1.4
3⁄8"
(9,5 mm)
60˚ 1.2
1⁄2"
(12,3 mm)
Angulos de doblez recomendados
para diferentes profundidades de
desplazamiento
Profundidad Angulo Distancia Contracción
de des- de doblez entre del
plazamiento dobleces tubo
1" (2,5 cm) 10˚ 6" (15 cm) 1⁄16"(2 mm)
2" (5 cm) 221⁄2°5
1⁄4" (13,5 cm) 3⁄8"(10 mm)
3" (7,5 cm) 30˚ 6" (15 cm) 3⁄4"(19 mm)
4" (10 cm) 30˚ 8" (20,5 cm) 1" (26 mm)
5" (12,5 cm) 45˚ 7" (18 cm) 17⁄8" (48 mm)
6" (15 cm) 45˚ 8 1⁄2" (21,5 cm) 21⁄4" (55 mm)
7" (17,5 cm) 45˚ 9 3⁄4" (25 cm) 25⁄8" (67 mm)
8" (20,5 cm) 45˚ 111⁄4" (28,5 cm) 3" (76 mm)
9" (23 cm) 45˚ 12 1⁄2" (32 cm) 33⁄8" (86 mm)
10" (25,5 cm) 45˚ 14" (35,5 cm) 33⁄4" (95 mm)
15
Aluminum Bender Book 7/11/07 11:31 AM Page 19

Corrección de sobreflexión
Dado que es flexible, el EMT es fácil de
enderezar y no se rompe si se maneja
como sigue. Deslizar el mango de doblado
sobre el tope y tirar de el
para volverlo al ángulo
deseado respecto al
codo. Para tamaños
mayores de conductos, se
puede reemplazar el mango del
doblador por una tubería de un
diámetro correspondientemente
mayor o una lo suficientemente
pequeña para que ajuste en el
interior del conducto.
16
Aluminum Bender Book 7/11/07 11:31 AM Page 20

Definición de los términos utilizados
Doblez enfrentado
Doblez en ángulo de 90°
Doblez de ángulo abierto
Longitud del tramo
Dobleces de
desplazamiento
Tramos ascendentes
Doblez segmentado
Dobleces concéntricos
17
Aluminum Bender Book 7/11/07 11:31 AM Page 21
