Garmin Montana 7 Series User manual

Motorcycle/ATV Mount Instructions................................................................................................... 2
Instructions pour le support moto/véhicule tout-terrain...................................................................... 4
Istruzioni del supporto per moto/ATV.................................................................................................6
Motorrad-/Geländefahrzeughalterung – Anweisungen...................................................................... 8
Instrucciones de montaje en motocicletas/vehículos todoterreno................................................... 10
Instruções do Suporte ATV/Motocicleta...........................................................................................12
Instrukcje montażu na motocyklu i quadzie..................................................................................... 14
Pokyny k držáku na motocykl / čtyřkolku (ATV)............................................................................... 16
Navodila za nosilec za motocikle ali štirikolesnike........................................................................... 18
Upute za montažu na motocikl/ATV.................................................................................................20
Инструкции по установке на мотоцикл/квадроцикл.....................................................................22
Garmin® and the Garmin logo are trademarks of Garmin Ltd. or its subsidiaries, registered in the USA and other countries. These trademarks may not be used without the express permission of Garmin.
El número de registro COFETEL/IFETEL puede ser revisado en el manual a través de la siguiente página de internet.
GUID-BA7D3F67-718D-4BE5-A684-4D0CF7123F5E v2May 2020

Motorcycle/ATV Mount Instructions
WARNING
See the Important Safety and Product Information guide in the
GPS device product box for product warnings and other
important information.
Garmin® strongly recommends having an experienced installer
with the proper knowledge of electrical systems install the
device. Incorrectly wiring the power cable can result in damage
to the vehicle or the battery and can cause bodily injury.

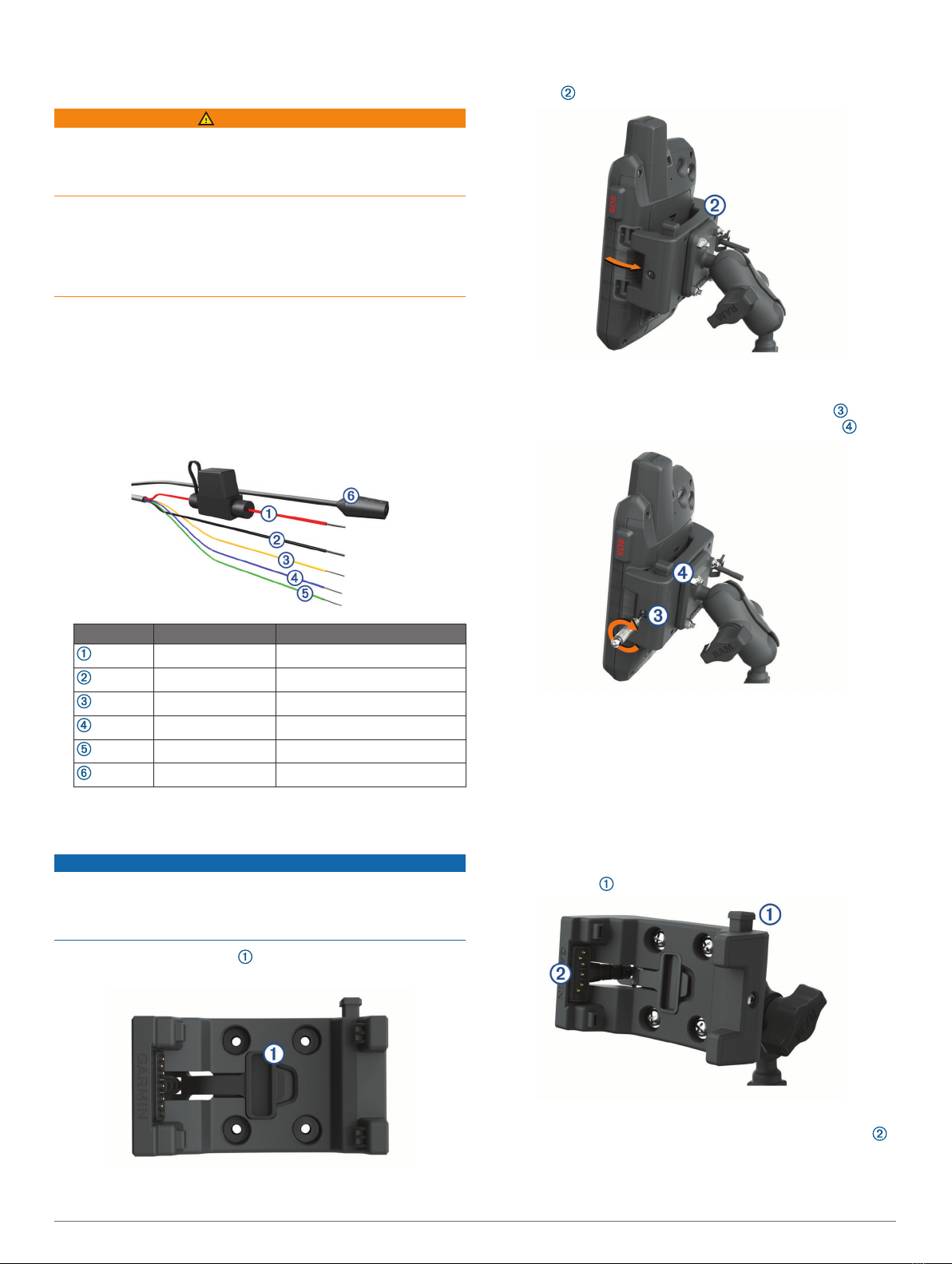

Connecting Power to the Mount
1Select a mounting location based on available power
sources, safe cable routing, and an unobstructed view.
You should not run cables near high-heat sources.
2Connect the cables.
Item Wire Color Wire Function
Red (+) Power
Black (-) Ground
Yellow Serial data input
Blue Serial data output
Green Serial ground wire
Audio jack
3Insulate and secure unconnected wires.
Installing the Device in the Mount
NOTICE
Before you place the device in the mount, ensure the metal
contacts on the device and the mount are dry. Moisture on the
contacts causes equipment damage. Use the weather cap to
keep the mount cradle dry.
1Place the weather cap in the storage area on the mount.
2Align the contacts on the device with the contacts in the
mount, and place the side of the device into the cradle ,
contacts first.
3Tilt the device to the opposite side until it snaps into place to
prevent the device from falling out.
4Using the security screw tool , tighten the security screw on
the side of the mount .
NOTE: The security screw is used to deter device theft and
helps prevent you from accidentally pressing the release
latch.
Removing the Device from the Mount
When you do not plan to use the device for an extended period
of time, you should remove the device from the mount or power
it from an ignition-controlled relay.
1Loosen the security screw.
2Press the button on the mount to release the device.
3Lift the device out of the mount.
4Place the weather cap securely over the contacts on the
cradle.
Mounting Your Device in a Motorcycle
NOTE: The motrocycle mount is not included with all rugged
mount accessories. See your Garmin dealer, or go to
buy.garmin.com to purchase mounting accessories.
2 Installation Instructions

Installing the Handlebar Base
The device includes parts for two handlebar installation
solutions. Custom mounts may require additional hardware.
Installing the U-bolt and Handlebar Base
1Place the U-bolt around the handlebar , and thread the
ends through the handlebar base .
2Tighten the nuts to secure the base.
NOTE: The recommended torque is 50 lbf-in (5.65 N-m). Do
not exceed torque of 80 lbf-in (9.04 N-m).
Installing the Handlebar Base to the Clutch-Clamp or Brake-
Clamp Brackets
1Remove the two factory bolts on your clutch-clamp or brake-
clamp bracket .
NOTE: Both 1/4 in. standard and M6 bolts are included.
Match the size of the factory bolts on your clutch-clamp or
brake-clamp bracket.
2Thread the new bolts through the handlebar base, spacers
, and clutch-clamp or brake-clamp bracket.
3Tighten the bolts to secure the base.
Attaching the Base Plate to the Motorcycle Mount
NOTICE
Direct, sustained contact with the base plate, or any part of the
motorcycle, may damage the mount over time. To prevent this
kind of damage, you must place the mounting spacers between
the mount and base plate, and make sure that no part of the
device or mount touches the motorcycle.
1Thread the M4 x 20 mm panhead screws through the
washers , cradle, bushings, spacers , and base plate .
2Tighten the nuts to secure the base plate.
Attaching the Base Plate to the Handlebar Base
1Align the ball of the handlebar base and the ball of the
base plate with each end of the double-socket arm .
2Insert the ball of the handlebar base and the ball of the
base plate into the double-socket arm .
3Tighten the knob slightly.
4Adjust for optimal viewing and operation.
5Tighten the knob to secure the mount.
Specifications
Fuse 3 A
Input voltage 10 to 30 V
Input current 1.5 A Max.
Input current without device
installed
0.5 mA Max.
Operating temperature range From -20º to 60ºC (from -4º to 140ºF)
Limited Warranty
The Garmin standard limited warranty applies to this accessory.
For more information, go to www.garmin.com/support/warranty.
Installation Instructions 3

Instructions pour le support moto/
véhicule tout-terrain
AVERTISSEMENT
Consultez le guide Informations importantes sur le produit et la
sécurité inclus dans l'emballage du GPS pour prendre
connaissance des avertissements et autres informations sur le
produit.
Garmin vous conseille vivement de faire installer l'appareil par
un technicien expérimenté disposant des connaissances
appropriées en matière de circuits électriques. Le raccordement
incorrect du câble d'alimentation peut endommager le véhicule
ou la batterie et entraîner des blessures corporelles.
Raccordement du support à l'alimentation
1Choisissez un emplacement de montage en vous assurant
de disposer d'une source d'alimentation à proximité, de
pouvoir acheminer les câbles de manière sécurisée et de
disposer d'une vue dégagée.
Il est déconseillé d'acheminer des câbles près de sources de
chaleur élevée.
2Connectez les câbles.
Élément Couleur du fil Fonction du fil
Rouge (+) Alimentation
Noir (-) Terre
Jaune Entrée des données série
Bleu Sortie des données série
Vert Fil de terre des données série
Prise jack audio
3Isolez et sécurisez les fils non connectés.
Installation de l'appareil sur le support
AVIS
Avant d'installer l'appareil dans le support, assurez-vous que le
support et les contacts métalliques de l'appareil sont secs. Vous
risquez d'endommager votre équipement si les contacts sont
mouillés. Utilisez le capuchon étanche pour protéger le socle
des intempéries.
1Placez le capuchon étanche dans l'emplacement du
support prévu à cet effet.
2Alignez les contacts métalliques de l'appareil avec ceux du
support, puis insérez le côté de l'appareil dans le socle , en
commençant par les contacts.
3Inclinez l'appareil vers le côté opposé jusqu'à ce qu'il se
mette en place, afin d'éviter qu'il ne tombe.
4À l'aide de l'outil pour vis de sécurité , serrez la vis de
sécurité sur le côté du support .
REMARQUE : la vis de sécurité sert à éviter le vol de
l'appareil et un appui accidentel sur la languette de
déverrouillage.
Retrait de l'appareil du support
Si vous prévoyez de ne pas utiliser l'appareil pendant une
période prolongée, il est conseillé de le retirer du support ou de
l'alimenter via un relais contrôlé par l'allumage du véhicule.
1Desserrez la vis de sécurité.
2Appuyez sur le bouton situé sur le support pour libérer
l'appareil.
3Soulevez l'appareil du support.
4Placez le capuchon étanche sur les contacts du socle.
4 Instructions d'installation

Montage de votre appareil sur une moto
REMARQUE : le support pour moto n'est pas fourni avec tous
les supports robustes. Rendez-vous chez votre revendeur
Garmin ou sur le site buy.garmin.com pour acheter des
accessoires de montage.
Installation du support pour guidon
Les pièces nécessaires à l'installation de deux supports pour
guidon sont fournies avec l'appareil. Du matériel supplémentaire
peut être requis pour les montages personnalisés.
Installation de l'arceau et du support pour guidon
1Positionnez l'arceau autour du support pour guidon et
introduisez ses extrémités dans le support pour guidon .
2Serrez les écrous pour fixer le support.
REMARQUE : il est recommandé de serrer les écrous selon
un couple de 50 lbf/po (5,65 nm). Ne dépassez pas un
couple de 80 lbf/po (9,04 nm).
Fixation du support pour guidon au levier de frein ou
d'embrayage
1Retirez les deux boulons d'origine du levier de frein ou
d'embrayage .
REMARQUE : des boulons standard de 1/4 po et des
boulons M6 sont fournis avec le produit. Utilisez des boulons
de même taille que les boulons d'origine du levier de frein ou
d'embrayage.
2Faites passer les nouveaux boulons à travers le support
pour guidon, les entretoises et le levier de frein ou
d'embrayage.
3Serrez les boulons pour fixer le support.
Fixation de la base au support de montage pour moto
AVIS
Tout contact direct et prolongé avec la base ou toute autre pièce
de la moto peut endommager progressivement le support de
montage. Pour éviter ce type de dommage, vous devez placer
les entretoises de montage entre le support et le socle, et veiller
à ce qu'aucune pièce de l'appareil ou du support de montage ne
touche la moto.
1Faites passer les vis à tête cylindrique plate M4 × 20 mm
dans les rondelles , le socle, les bagues, les séparateurs
et la base .
2Serrez les écrous pour fixer la base.
Fixation de la base au support pour guidon
1Alignez la rotule du support pour guidon et la rotule de la
base avec chaque extrémité du bras muni de deux
douilles .
2Insérez la rotule du support pour guidon et la rotule de la
base dans le bras muni de deux douilles .
3Serrez légèrement la molette.
4Ajustez le support pour une vision et une utilisation
optimales.
5Serrez la molette pour fixer le support.
Caractéristiques
Fusible 3 A
Alimentation De 10 à 30 V
Courant en entrée 1,5 A maximum
Courant en entrée sans l'appareil 0,5 mA maximum
Plage de températures de fonctionne-
ment
De -20 à 60 ºC (de -4 à 140 ºF)
Garantie limitée
La garantie limitée standard de Garmin s'applique à cet
accessoire. Pour plus d'informations, rendez-vous sur le site
www.garmin.com/support/warranty.
Instructions d'installation 5

Istruzioni del supporto per moto/ATV
AVVERTENZA
Per avvisi sul prodotto e altre informazioni importanti, consultare
la guida Informazioni importanti sulla sicurezza e sul prodotto
inclusa nella confezione del dispositivo GPS.
Garmin consiglia di far installare il dispositivo esclusivamente da
tecnici esperti e qualificati. Il collegamento errato del cavo di
alimentazione potrebbe provocare danni al prodotto o alla
batteria, nonché lesioni alla persona.
Collegamento dell'alimentazione al supporto
1Scegliere una posizione di installazione vicino alle fonti di
alimentazione disponibili, dove sia possibile posizionare al
sicuro i cavi e dove sia garantita una visualizzazione priva di
ostacoli.
Non passare i cavi in prossimità di fonti di calore.
2Collegare i cavi.

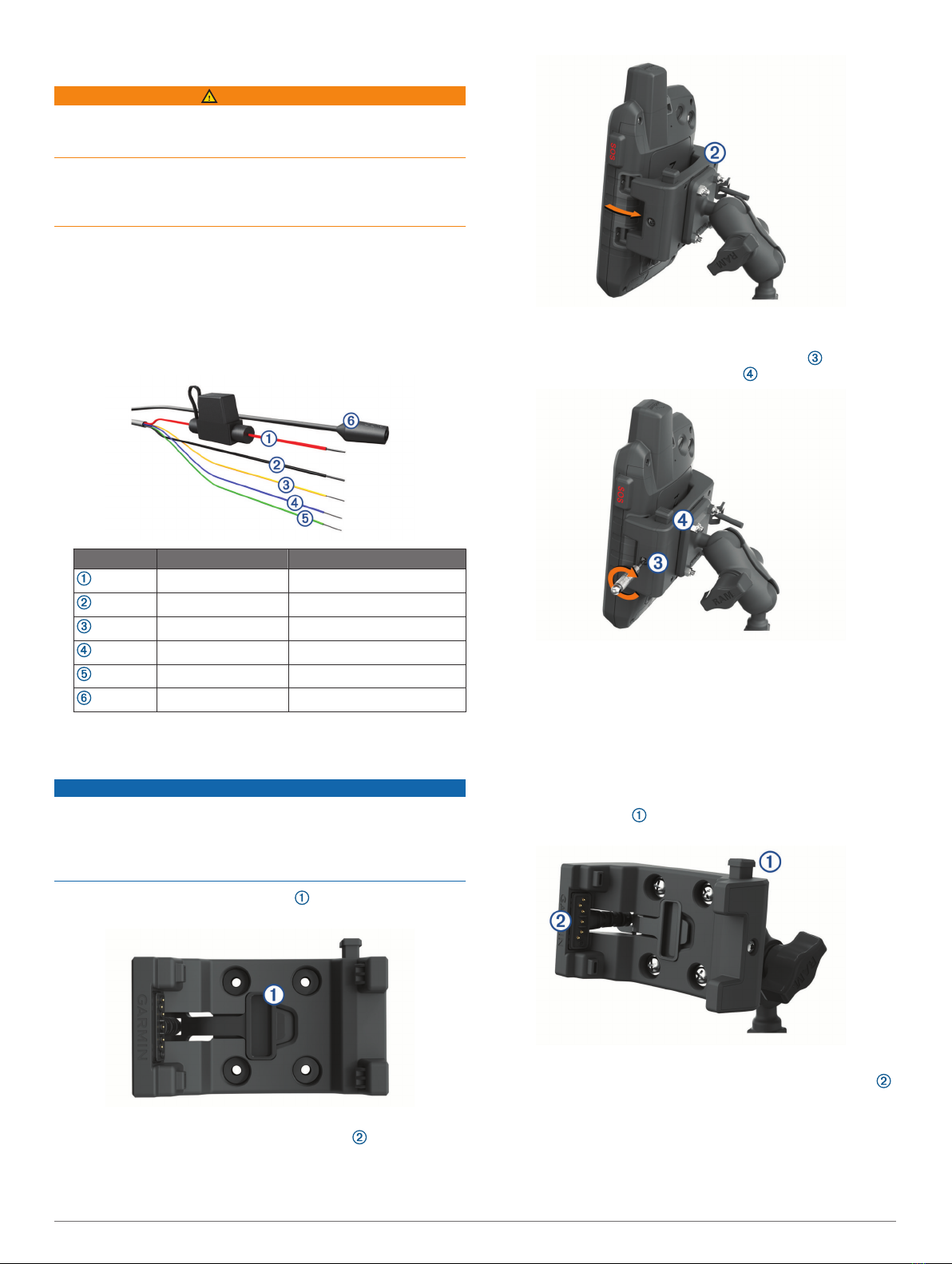

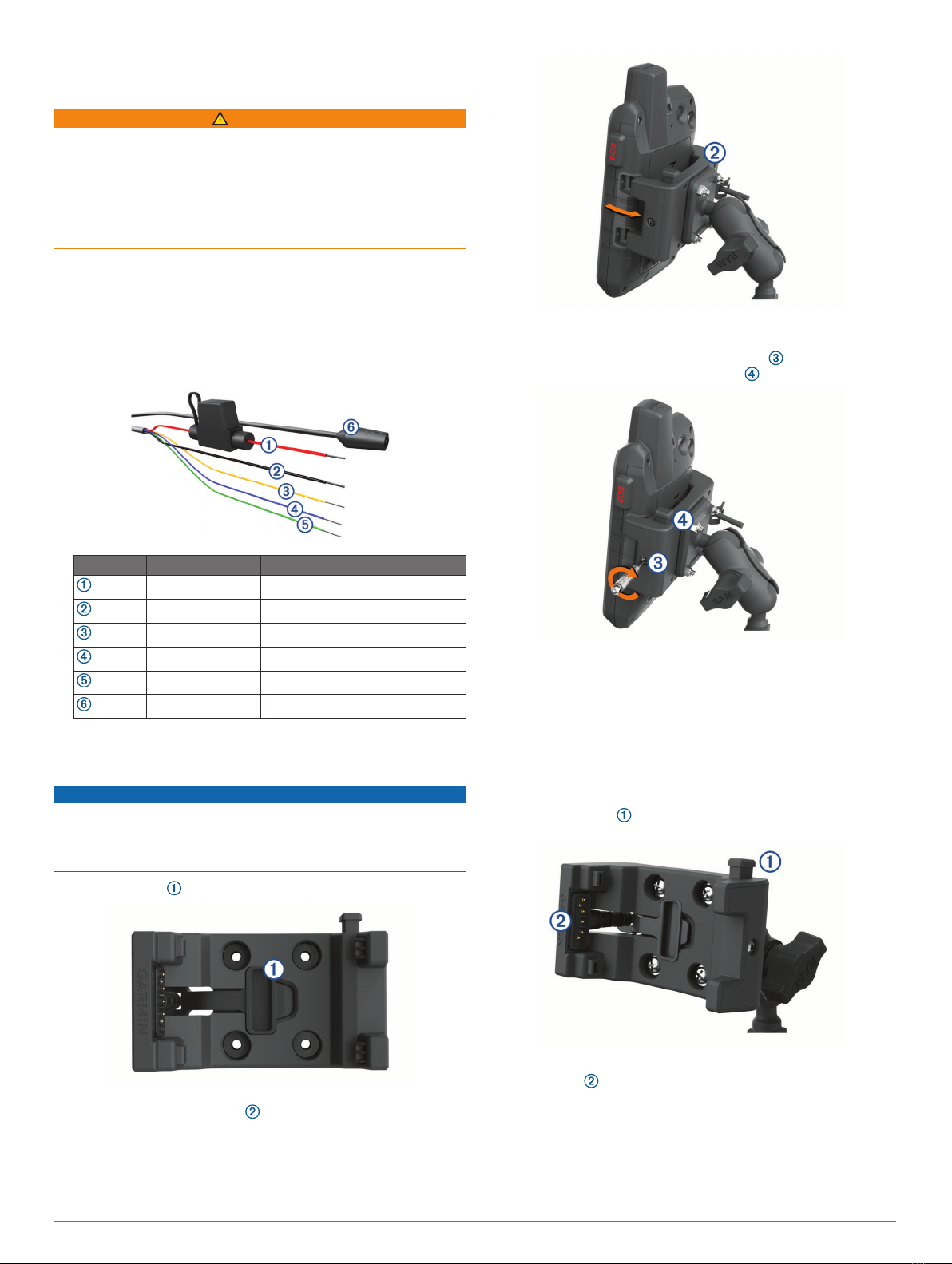

Elemento Colore del cavo Funzione cavo
Rosso (+) Accensione
Nero (-) Terra
Giallo Ingresso dei dati seriali
Blu Uscita dei dati seriali
Verde Cavo di terra seriale
Jack audio
3Isolare e fissare i cavi non collegati.
Installazione del dispositivo nel supporto
AVVISO
Prima di posizionare il dispositivo nel supporto, accertarsi che i
contatti metallici sul dispositivo e sul supporto siano asciutti. I
contatti bagnati possono danneggiare l'apparecchiatura.
Utilizzare il cappuccio protettivo per mantenere asciutta la base
di appoggio del supporto.
1Posizionare il cappuccio protettivo nell'area di appoggio
del supporto.
2Allineare i contatti sul dispositivo ai contatti nel supporto e
posizionare il lato del dispositivo nella base , inserendo
prima i contatti.
3Inclinare il dispositivo sul lato apposito finché non scatta in
posizione per impedire che cada.
4Utilizzando lo strumento per la vite di sicurezza , serrare la
vite di sicurezza sul lato del supporto .
NOTA: la vite di sicurezza viene utilizzata per impedire il furto
del dispositivo ed evitare la pressione accidentale del fermo
di rilascio.
Rimozione del dispositivo dal supporto
Prima di riporre il dispositivo per un lungo periodo di tempo, è
necessario rimuovere il dispositivo dal supporto o accenderlo da
un relè controllato dal motore.
1Allentare la vite di sicurezza.
2Premere il pulsante sul supporto per rimuovere il
dispositivo.
3Estrarre il dispositivo dal supporto sollevandolo.
4Posizionare saldamente il cappuccio protettivo sui contatti
della base.
Montaggio del dispositivo su una moto
NOTA: il supporto per moto non è incluso con tutti i robusti
accessori per il montaggio. Contattare il rivenditore Garmin
6 Istruzioni di installazione

oppure visitare il sito Web buy.garmin.com per acquistare
accessori di montaggio.

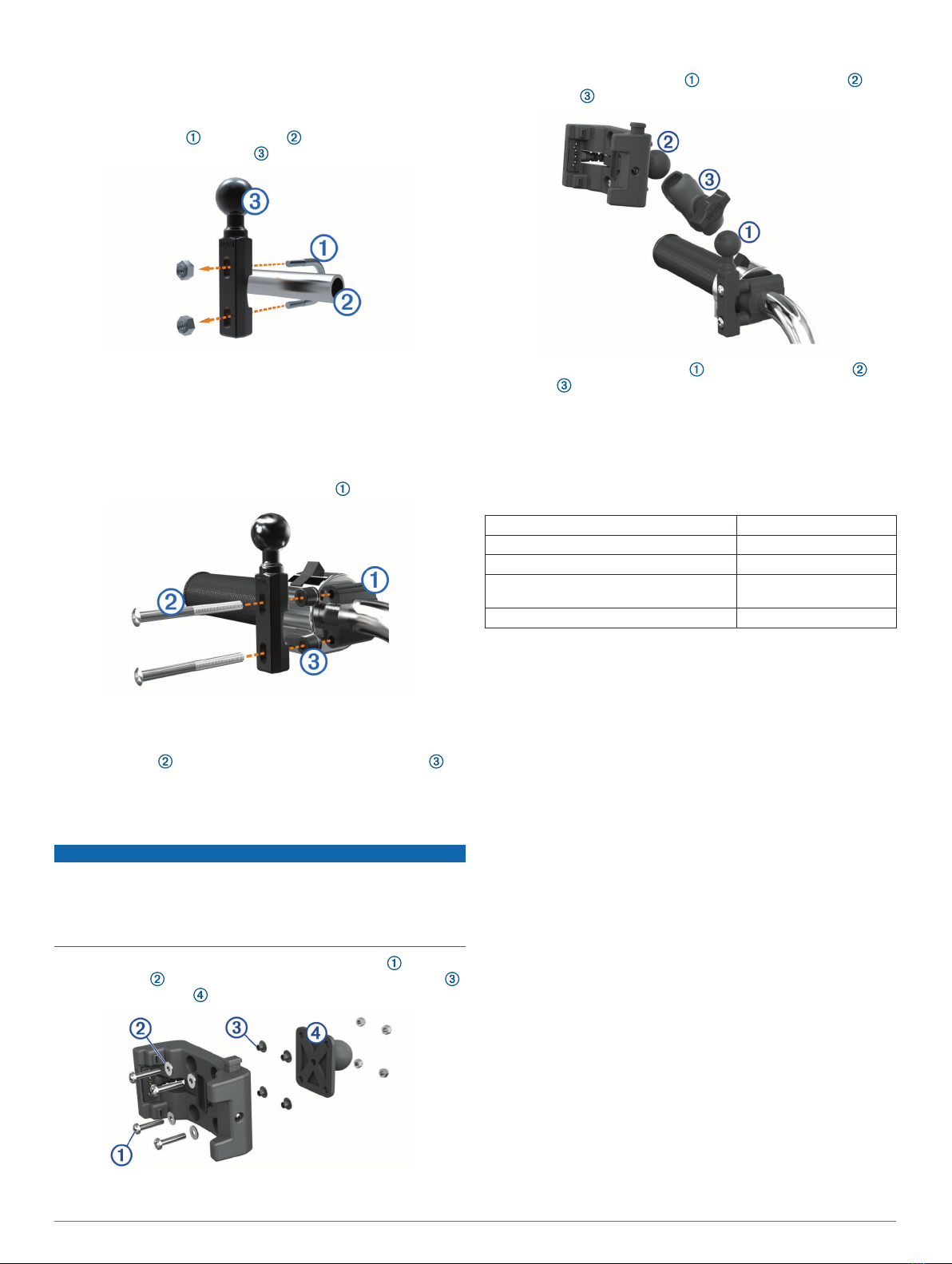

Installazione della base del manubrio
Il dispositivo include i componenti per due soluzioni di
installazione sul manubrio. I montaggi personalizzati possono
richiedere ulteriori utensili.
Installazione della staffa a U e della base del manubrio
1Posizionare la staffa a U intorno al manubrio e far
passare le estremità attraverso la base del manubrio .
2Serrare i dadi per fissare la base.
NOTA: la coppia consigliata è di 5,65 N-m (50 lbf-poll.). La
coppia non deve superare 9,04 N-m (80 lbf-poll.).
Installazione della base del manubrio sul supporto del
morsetto della frizione/freno
1Rimuovere i due bulloni in dotazione dal supporto del
morsetto della frizione/freno .
NOTA: sono inclusi bulloni standard da 1/4 poll. e M6.
Utilizzare i bulloni in dotazione adatti al supporto del morsetto
della frizione/freno.
2Far passare i nuovi bulloni attraverso la base del
manubrio, i distanziatori e il supporto del morsetto della
frizione/freno.
3Serrare i bulloni per fissare la base.
Fissaggio della base al supporto per moto
AVVISO
Un contatto diretto e prolungato con la base o con altre parti
della moto potrebbe danneggiare il supporto con il tempo. Per
evitare danni, posizionare i distanziatori di montaggio tra il
supporto e la base e accertarsi che nessuna parte del
dispositivo o del supporto sia a contatto con la moto.
1Inserire le viti filettate M4 x 20 nelle rondelle , nella
base, nelle boccole, nei distanziatori e nella piastra della
base .
2Serrare i dadi per fissare la base.
Fissaggio della base alla base del manubrio
1Allineare la sfera della base del manubrio e la sfera della
base al braccio con doppio alloggiamento .
2Allineare la sfera della base del manubrio e la sfera della
base al braccio con doppio alloggiamento .
3Serrare leggermente la manopola.
4Regolarla per ottenere una visualizzazione e gestione
ottimali.
5Serrare la manopola per fissare il supporto.
Caratteristiche tecniche
Fusibile 3 A
Tensione operativa Da 10 a 30 V
Corrente in entrata 1,5 A Max.
Corrente in entrata senza dispositivo
installato
0,5 mA Max.
Intervallo temperatura di esercizio Da -20 a 60 °C (da -4 a 140 °F)
Garanzia limitata
Il presente accessorio è coperto dalla garanzia limitata standard
di Garmin. Per ulteriori informazioni, visitare il sito Web
www.garmin.com/support/warranty.
Istruzioni di installazione 7

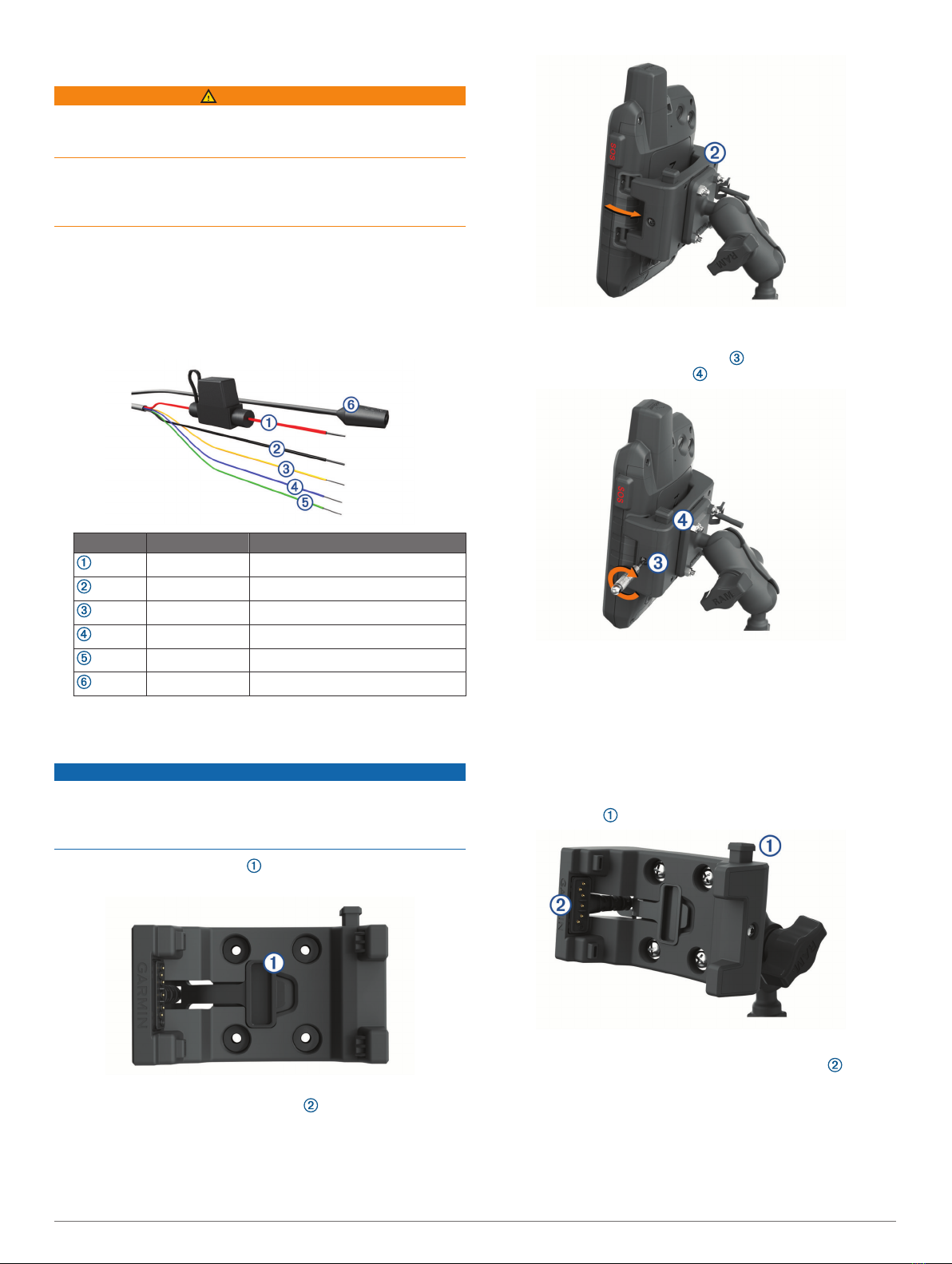

Motorrad-/Geländefahrzeughalte-
rung – Anweisungen
WARNUNG
Lesen Sie alle Produktwarnungen und sonstigen wichtigen
Informationen der Anleitung "Wichtige Sicherheits- und
Produktinformationen", die dem GPS-Gerät beiliegt.
Garmin empfiehlt dringend, die Montage des Geräts von einem
Techniker durchführen zu lassen, der Erfahrung mit elektrischen
Anlagen hat. Eine fehlerhafte Verkabelung des Netzkabels kann
Schäden an Fahrzeug oder Batterie sowie Verletzungen nach
sich ziehen.
Anschließen der Stromversorgung an die
Halterung
1Ziehen Sie bei der Auswahl des Montageorts die verfügbaren
Stromquellen, die sichere Kabelführung und eine freie Sicht
zum Himmel in Betracht.
Kabel sollten nicht in der Nähe von Wärmequellen mit hoher
Abstrahlung verlegt werden.
2Verbinden Sie die Kabel.
Element Leitungsfarbe Funktion der Leitung
Rot (+) Stromversorgung
Schwarz (-) Masse
Gelb Serieller Dateneingang
Blau Serieller Datenausgang
Grün Serielle Masseleitung
Audioanschluss
3Isolieren und sichern Sie lose Kabelenden.
Einsetzen des Geräts in die Halterung
HINWEIS
Stellen Sie vor dem Einsetzen des Geräts in die Halterung
sicher, dass die Metallkontakte am Gerät und an der Halterung
trocken sind. Feuchtigkeit an den Kontakten führt zu Schäden.
Verwenden Sie die Schutzkappe, damit die Halterung trocken
bleibt.
1Bringen Sie die Schutzkappe am dafür vorgesehenen
Bereich der Halterung an.
2Richten Sie die Kontakte am Gerät auf die Kontakte der
Halterung aus, und setzen Sie die Seite des Geräts mit den
Kontakten zuerst in die Halterung ein.
3Drücken Sie das Gerät in die andere Seite, bis es einrastet,
damit es nicht herausfällt.
4Verwenden Sie den Sicherheitsschraubendreher , um die
Sicherheitsschraube an der Seite der Halterung
festzuziehen.
HINWEIS: Die Sicherheitsschraube soll einem Diebstahl des
Geräts vorbeugen und Sie davon abhalten, versehentlich die
Verriegelung zu drücken.
Entnehmen des Geräts aus der Halterung
Wenn Sie das Gerät für längere Zeit nicht verwenden werden,
sollten Sie es aus der Halterung nehmen oder mit einem über
die Zündung gesteuerten Relais mit Strom versorgen.
1Lockern Sie die Sicherheitsschraube.
2Drücken Sie die Taste an der Halterung, um das Gerät
aus der Halterung zu lösen.
3Nehmen Sie das Gerät aus der Halterung.
4Setzen Sie die Schutzkappe sicher auf die Kontakte an
der Halterung.
8 Installationsanweisungen

Anbringen des Geräts am Motorrad
HINWEIS: Die Motorradhalterung ist nicht im Lieferumfang aller
robusten Halterungen aus dem Zubehörangebot enthalten.
Erwerben Sie Montagezubehör bei Ihrem Garmin Händler oder
unter buy.garmin.com.

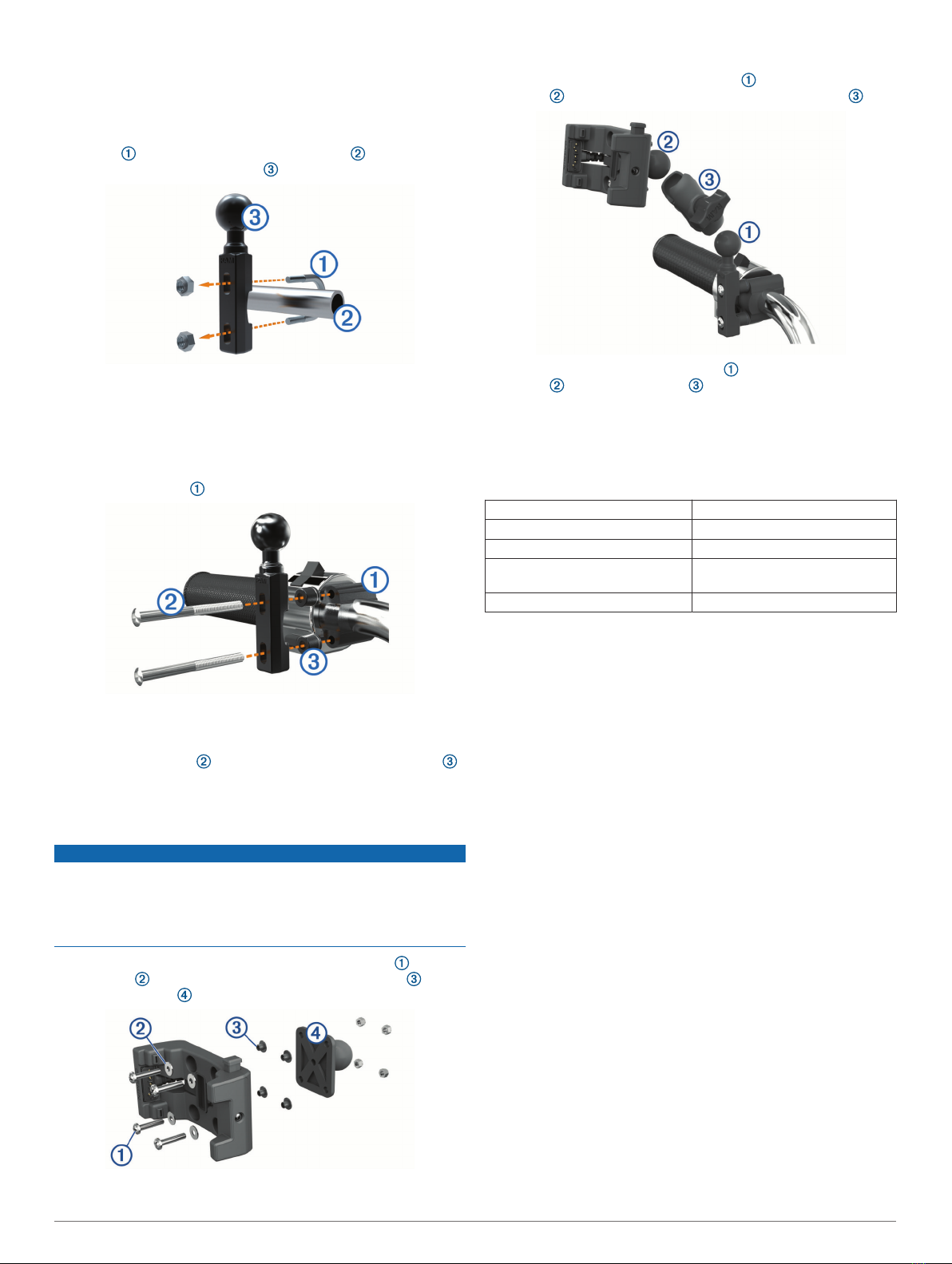

Anbringen der Basis-Lenkerhalterung
Im Lieferumfang des Geräts sind Zubehörteile für zwei
Möglichkeiten der Anbringung am Lenker enthalten. Für eine
benutzerspezifische Montage sind möglicherweise zusätzliche
Befestigungsteile erforderlich.
Montieren der U-Schelle und der Basis-Lenkerhalterung
1Legen Sie die U-Schelle um die Lenkstange , und
führen Sie die Enden durch die Basis-Lenkerhalterung .
2Ziehen Sie die Muttern an, damit die Basis sicher befestigt
ist.
HINWEIS: Es wird ein Drehmoment von 5,65 Nm (50 lbs/Zoll)
empfohlen. Das maximale Drehmoment beträgt 9,04 Nm
(80 lbs/Zoll).
Montieren der Basis-Lenkerhalterung an der
Klemmhalterung für den Kupplungs- oder Bremshebel
1Entfernen Sie die zwei werkseitig verwendeten Schrauben
der Klemmhalterung für den Kupplungs- oder Bremshebel .
HINWEIS: Im Lieferumfang sind sowohl standardmäßige 1/4-
Zoll-Schrauben als auch M6-Schrauben enthalten.
Verwenden Sie die Schraubengröße, die mit den werkseitig
verwendeten Schrauben der Klemmhalterung für den
Kupplungs- oder Bremshebel übereinstimmt.
2Führen Sie die neuen Schrauben durch die Basis-
Lenkerhalterung, die Distanzstücke und die
Klemmhalterung für den Kupplungs- oder Bremshebel.
3Ziehen Sie die Schrauben an, damit die Basis sicher befestigt
ist.
Anbringen der Basisplatte an der Motorradhalterung
HINWEIS
Direkter, längerer Kontakt mit der Basisplatte oder dem
Motorrad kann langfristig zu Schäden an der Halterung führen.
Vermeiden Sie derartige Schäden, indem Sie die
Halterungsdistanzstücke zwischen der Halterung und der
Basisplatte einsetzen und sicherstellen, dass weder das Gerät
noch die Halterung mit dem Motorrad in Berührung kommt.
1Führen Sie die Flachkopfschrauben (M4 x 20 mm) durch
die Unterlegscheiben , die Halterung, die Hülsen, die
Distanzstücke und die Basisplatte .
2Ziehen Sie die Muttern an, sodass die Basisplatte sicher
befestigt ist.
Anbringen der Basisplatte an der Basis-Lenkerhalte-
rung
1Richten Sie die Kugel der Basis-Lenkerhalterung und die
Kugel der Basisplatte auf die jeweiligen Enden des
Doppelkugelgelenks aus.
2Setzen Sie die Kugel der Basis-Lenkerhalterung sowie die
Kugel der Basisplatte in das Doppelkugelgelenk ein.
3Ziehen Sie den Feststellknopf leicht an.
4Passen Sie die Ausrichtung des Geräts an, um es für
Anzeige und Betrieb zu optimieren.
5Ziehen Sie den Feststellknopf an, sodass die Basis sicher
befestigt ist.
Technische Daten
Sicherung 3 A
Eingangsspannung 10 bis 30 V
Eingangsstrom Maximal 1,5 A
Eingangsstrom ohne installiertes
Gerät
Maximal 0,5 mA
Betriebstemperaturbereich -20 ºC bis 60 ºC (-4 ºF bis
140 ºF)
Eingeschränkte Gewährleistung
Für dieses Zubehör gilt die eingeschränkte Gewährleistung von
Garmin. Weitere Informationen finden Sie unter
www.garmin.com/support/warranty.
Installationsanweisungen 9

Instrucciones de montaje en
motocicletas/vehículos todoterreno
ADVERTENCIA
Consulta la guía Información importante sobre el producto y tu
seguridad que se incluye en la caja del producto del dispositivo
GPS y en la que encontrarás advertencias e información
importante sobre el producto.
Garmin recomienda encarecidamente que un instalador con
experiencia y con los conocimientos necesarios sobre sistemas
eléctricos realice la instalación del dispositivo. Si conectas de
forma incorrecta el cable de alimentación, se pueden provocar
daños en el vehículo o en la batería, lo que puede derivar en
lesiones físicas.
Conectar una fuente de alimentación al
soporte
1Selecciona la ubicación de montaje en base a las fuentes de
alimentación disponibles, la dirección segura de los cables y
a una vista sin obstáculos.
Los cables no deben pasarse cerca de fuentes de calor.
2Conecta los cables.
Elemento Color del cable Función del cable
Rojo (+) Encendido/apagado
Negro (-) Tierra
Amarillo Entrada de datos en serie
Azul Salida de datos en serie
Verde Cable de tierra en serie
Conexión de audio
3Aísla y fija los cables desconectados.
Instalar el dispositivo en el soporte
AVISO
Antes de colocar el dispositivo en el soporte, asegúrate de que
los contactos de metal del dispositivo y el soporte estén secos.
La humedad en los contactos provoca daños en el equipo. Usa
la tapa de goma para mantener el soporte de sujeción seco.
1Coloca la tapa protectora en el área de almacenaje del
soporte.
2Alinea los contactos del dispositivo con los contactos del
soporte y coloca el lateral del dispositivo en el soporte de
sujeción con los contactos en primer lugar.
3Inclina el dispositivo hacia el lado contrario hasta que encaje
en su sitio y así evitar que este se caiga.
4Utilizando la herramienta para tornillo de seguridad ,
aprieta el tornillo de seguridad del lateral del soporte .
NOTA: el tornillo de seguridad se utiliza para impedir el robo
del dispositivo y evitar que se pulse accidentalmente la
pestaña de liberación.
Retirar el dispositivo del soporte
Si no vas a utilizar el dispositivo durante un periodo de tiempo
prolongado, te recomendamos retirar el dispositivo del soporte o
suministrarle alimentación con un relé controlado por
encendido.
1Afloja el tornillo de seguridad.
2Pulsa el botón del soporte para liberar el dispositivo.
3Levanta el dispositivo para separarlo del soporte.
4Coloca la tapa protectora firmemente sobre los contactos
del soporte de sujeción.
10 Instrucciones de instalación

Montar el dispositivo en una motocicleta
NOTA: el soporte para motocicleta no se incluye con los
accesorios de montaje resistentes. Consulta con tu distribuidor
Garmin o visita buy.garmin.com para adquirir accesorios de
montaje.
Instalación de la base del manillar

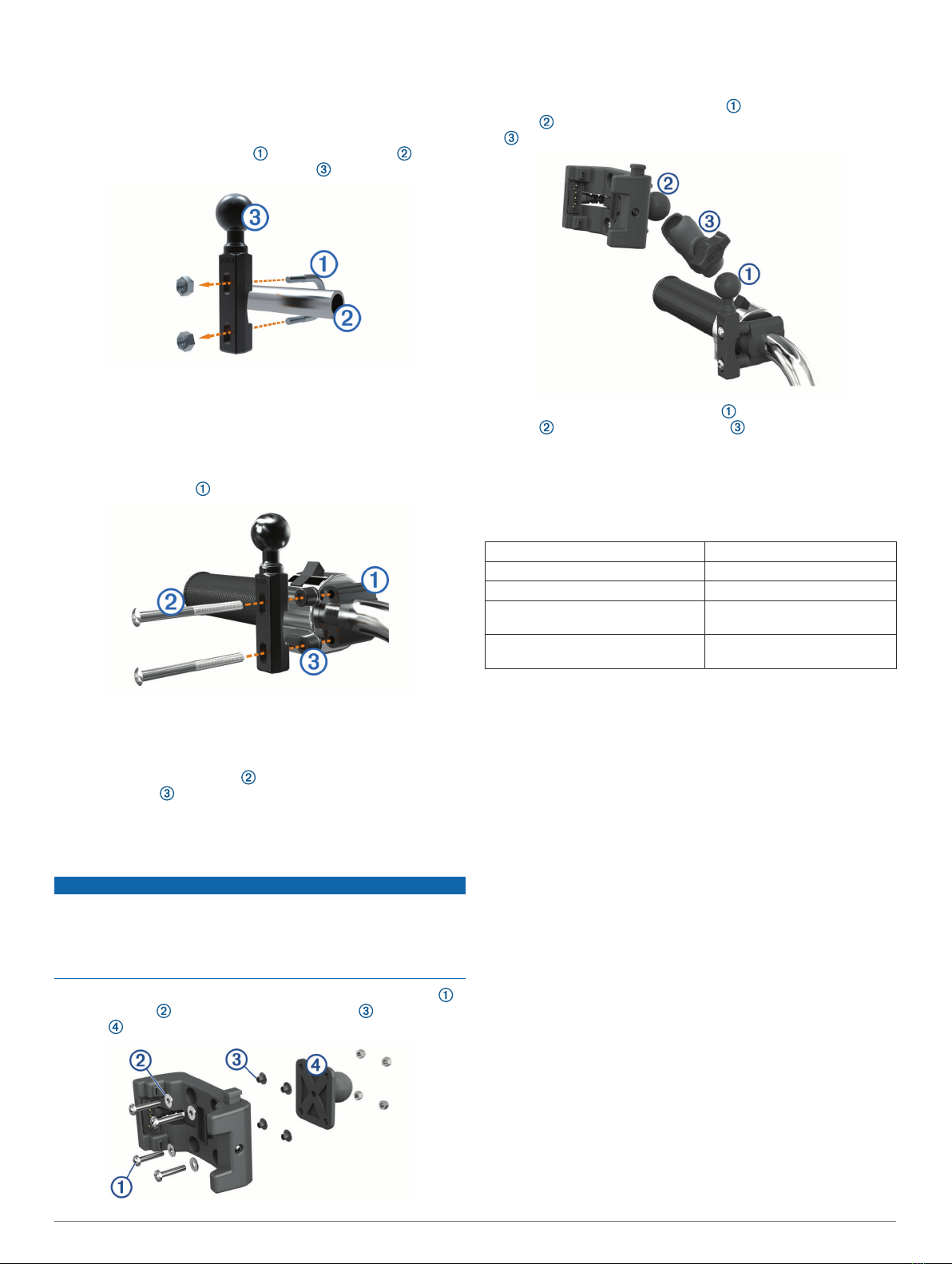

El dispositivo incluye piezas para dos soluciones de instalación
en manillar. Para realizar otro tipo de instalaciones
personalizadas, puede ser necesario utilizar componentes
adicionales.
Instalación del perno en U y la base de manillar
1Coloca el perno en U alrededor del manillar y enrosca
los extremos en la base del manillar .
2Aprieta las tuercas para fijar la base.
NOTA: el par de apriete recomendado es de 5,65 Nm (50 lbf-
in). No excedas el par de apriete de 9,04 Nm (80 lbf-in).
Instalación de la base de manillar en el soporte del
embrague/freno
1Extrae los dos pernos de fábrica del soporte del embrague/
freno .
NOTA: se incluyen pernos estándar de 1/4 pulg y M6. El
tamaño de los pernos debe coincidir con los del soporte del
embrague o del freno.
2Enrosca los pernos nuevos en la base del manillar,
pasando por los separadores y el soporte del embrague o
del freno.
3Aprieta los pernos para fijar la base.
Fijar la placa base al soporte para motocicleta
AVISO
El contacto directo y constante con la placa base o con
cualquier otra parte de la motocicleta puede dañar el soporte a
lo largo del tiempo. Para evitar este tipo de daño, debes colocar
los separadores del soporte entre el soporte y la placa base y
asegurarte de que ninguna pieza del dispositivo o del soporte
toca la motocicleta.
1Introduce los tornillos de cabeza plana M4 de 20 mm
atravesando las arandelas , el soporte de sujeción, los
cojinetes, los separadores y la placa base .
2Aprieta las tuercas para fijar la placa base.
Conectar la placa base a la base del manillar
1Alinea la bola de la base del manillar y la bola de la placa
base con los extremos del brazo de doble toma .
2Alinea la bola de la base del manillar y la bola de la placa
base con el brazo de doble toma .
3Aprieta la rueda ligeramente.
4Realiza los ajustes necesarios para una visión y uso óptimos.
5Aprieta la rueda para fijar el soporte.
Especificaciones
Fusible 3 A
Voltaje de entrada De 10 a 30 V
Corriente de entrada 1,5 A máx.
Corriente de entrada sin el dispositivo
instalado
0,5 mA máx.
Rango de temperatura de funciona-
miento
De -20 °C a 60 °C (de -4 °F a
140 °F)
Garantía limitada
La garantía limitada estándar de Garmin se aplica a este
accesorio. Para obtener más información, visita
www.garmin.com/support/warranty.
Instrucciones de instalación 11

Instruções do Suporte ATV/
Motocicleta
ATENÇÃO
Consulte o guia de Informações importantes sobre segurança e
sobre o produto na caixa do produto GPS para obter mais
detalhes sobre avisos e outras informações importantes.
A Garmin recomenda enfaticamente que um instalador com
experiência e com o conhecimento adequado de sistemas
elétricos instale o dispositivo. A fiação incorreta do cabo de
força pode provocar danos ao veículo ou à bateria e causar
ferimentos.
Ligando a alimentação ao suporte
1Selecione um local de montagem baseando-se nas fontes de
alimentação disponíveis, na disposição segura dos cabos e
em uma visão desobstruída.
Você não deve passar os cabos perto de fontes de calor
intenso.
2Conecte os cabos.
Item Cor do fio Função do fio
Vermelho (+) Liga/desliga
Preto (-) Aterramento
Amarelo Entrada de dados de série
Azul Saída de dados de série
Verde Fio de aterramento de série
Conector de áudio
3Isole e proteja os cabos soltos.
Instalando o dispositivo no suporte
AVISO
Antes de colocar o dispositivo no suporte, verifique se os
contatos de metal no dispositivo e no suporte estão secos. A
umidade nos contatos pode causar danos no equipamento.
Utilize uma cobertura de proteção para manter o suporte de
montagem seco.
1Coloque a cobertura de proteção na área de
armazenamento do suporte.
2Alinhe os contatos do dispositivo com os contatos do suporte
e coloque a lateral do dispositivo na base , os contatos
primeiro.
3Incline o dispositivo para o lado oposto até que ele encaixe
no lugar, para evitar que o dispositivo caia.
4Usando a ferramenta do parafuso de segurança , aperte o
parafuso de segurança na lateral do suporte .
OBSERVAÇÃO: o parafuso de segurança é usado para
impedir o roubo do dispositivo e ajuda a evitar que você
pressione acidentalmente a trava de liberação.
Removendo o dispositivo do suporte
Quando você não planeja usar o dispositivo por um longo
período de tempo, deve removê-lo do suporte ou alimentá-lo de
um relé controlado por ignição.
1Solte o parafuso de segurança.
2Pressione o botão no suporte para soltar o dispositivo.
3Levante o dispositivo do suporte.
4Coloque a cobertura de proteção firmemente sobre os
contatos na base.
Montando o dispositivo em motocicleta
OBSERVAÇÃO: o suporte para motocicleta não está incluído
em todos os acessórios de suporte robustos. Consulte o seu
concessionário Garmin ou acesse buy.garmin.com para adquirir
os acessórios de montagem.
12 Instruções de instalação

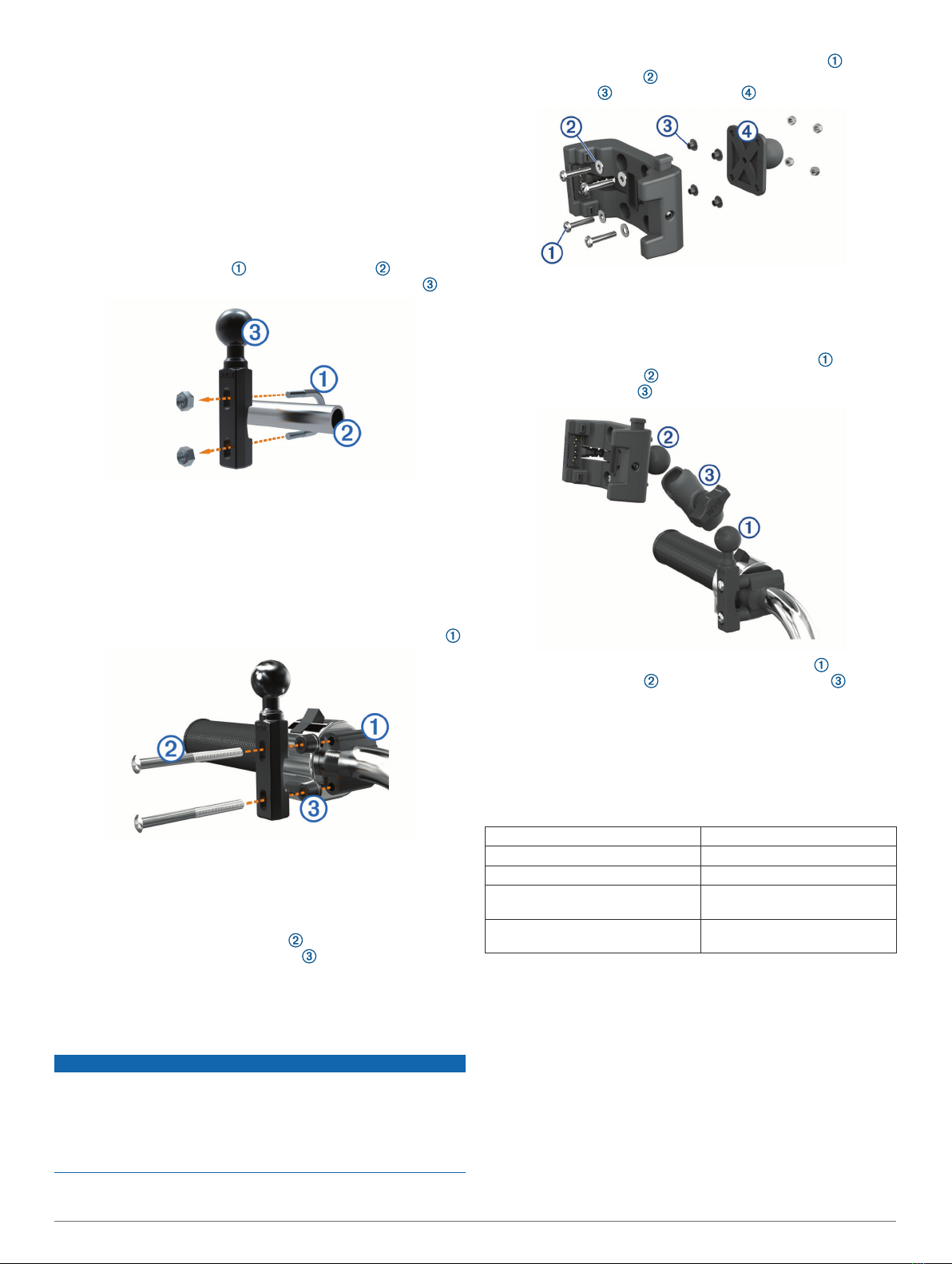

Instalando a base do guidão
O dispositivo inclui peças para duas opções de montagem no
guidão. Montagens personalizadas podem exigir equipamento
adicional.
Instalar a braçadeira em U e a base do guidão
1Coloque a braçadeira em U em volta do guidão e insira
as extremidades pela base do guidão .
2Aperte os parafusos para fixar a base.
OBSERVAÇÃO: o torque recomendado é de 5,65 N-m (50
lbf-pol). Não exceda um torque de 9,04 N-m (80 lbf-pol).
Instalar a base do guidão nos suportes da braçadeira de
câmbio ou freio
1Remova os dois parafusos originais do suporte da braçadeira
de câmbio ou freio .
OBSERVAÇÃO: ambos os parafusos de 1/4 pol. padrão e
M6 estão inclusos. Faça a correspondência de tamanho dos
parafusos originais do suporte da braçadeira de câmbio e
freio.
2Insira os novos parafusos pela base do guidão, pelos
espaçadores e pelo suporte da braçadeira de câmbio ou
freio.
3Aperte os parafusos para fixar a base.
Fixar a placa base ao suporte da motocicleta
AVISO
Contato direto e prolongado com a placa de base, ou qualquer
peça da moto, pode danificar o equipamento com o tempo. Para
evitar este tipo de dano, você deve colocar os espaçadores
entre o suporte e a placa de base, certificando-se de que
nenhuma peça do dispositivo ou suporte toque na moto.
1Rosqueie os parafusos de cabeça cilíndrica M4 x 20 mm
nas arruelas , base, buchas, espaçadores e na placa
base .
2Aperte as porcas para fixar a placa base.
Fixar a placa base à base do guidão
1Alinhe a esfera da base do guidão e a esfera da placa
base com cada extremidade do braço de encaixe duplo
.
2Insira a esfera da base do guidão e a esfera da placa
base no braço de encaixe duplo .
3Aperte ligeiramente o botão giratório.
4Ajuste para obter a melhor visão e funcionamento.
5Aperte o botão giratório para fixar o suporte.
Especificações
Fusível 3 A
Tensão de entrada 10 a 30 V
Corrente de entrada Máximo de 1,5 A
Corrente de entrada sem dispositivo
instalado
Máximo de 0,5 mA
Intervalo de temperatura de funcio-
namento
De -20º a 60 ºC (de -4º a
140 ºF)
Garantia limitada
A garantia limitada padrão da Garmin aplica-se a este
acessório. Para obter mais informações, acesse
www.garmin.com/support/warranty.html.
Instruções de instalação 13

Instrukcje montażu na motocyklu
i quadzie
OSTRZEŻENIE
Należy zapoznać się z zamieszczonym w opakowaniu
urządzenia GPS przewodnikiem Ważne informacje dotyczące
bezpieczeństwa i produktu zawierającym ostrzeżenia i wiele
istotnych wskazówek.
Firma Garmin zaleca zlecić montaż urządzenia
doświadczonemu instalatorowi, dysponującemu odpowiednią
wiedzą z zakresu układów elektrycznych. Nieprawidłowe
podłączenie przewodu zasilania może spowodować
uszkodzenie pojazdu lub akumulatora oraz uszkodzenia ciała.
Podłączanie zasilania do uchwytu
1Wybierz miejsce montażu, uwzględniając dostępne źródła
zasilania, bezpieczne prowadzenie kabli i dobrą widoczność.
Nie należy prowadzić kabli w pobliżu źródeł ciepła.
2Podłącz kable.
Element Kolor przewodu Funkcja przewodu
Czerwony (+) Zasilanie
Czarny (-) Uziemienie
Żółty Przewód wejściowy do szeregowej
transmisji danych
Niebieski Przewód wyjściowy do szeregowej
transmisji danych
Zielony Szeregowy przewód uziemiający
Gniazdo audio
3Zaizoluj i zabezpiecz niepodłączone przewody.
Mocowanie urządzenia w uchwycie
NOTYFIKACJA
Przed umieszczeniem urządzenia w uchwycie należy upewnić
się, że metalowe styki urządzenia i uchwytu są suche. Wilgotne
styki mogą spowodować uszkodzenie sprzętu. Antena
komunikatów pogodowych pozwoli zachować podstawkę
uchwytu suchą.
1Umieść osłonę zabezpieczającą w odpowiednim miejscu
w uchwycie.
2Dopasuj styki urządzenia do styków w uchwycie i umieść bok
urządzenia w podstawce , wsuwając je stroną ze stykami.
3Przechyl urządzenie w przeciwną stronę, aż zatrzaśnie się na
swoim miejscu, aby zapobiec jego wypadnięciu.
4Za pomocą wkrętaka nasadowego dokręć śrubę
zabezpieczającą u góry uchwytu .
UWAGA: Śruba zabezpieczająca zapobiega kradzieży
urządzenia i przypadkowemu naciśnięciu przycisku
zwalniającego zatrzask.
Wyjmowanie urządzenia z uchwytu
Jeśli urządzenie nie będzie używane przez dłuższy okres,
należy wyjąć je z uchwytu lub zasilać za pomocą przekaźnika
kontrolowanego.
1Poluzuj śrubę zabezpieczającą.
2Naciśnij przycisk na uchwycie, aby zwolnić urządzenie.
3Unieś urządzenie i wyjmij je z uchwytu.
4Dobrze przymocuj osłonę zabezpieczającą na styki
podstawki.
Montowanie urządzenia na motocyklu
UWAGA: Uchwyty motocyklowe nie są dołączane do wszystkich
wzmocnionych uchwytów. Akcesoria montażowe można kupić
u sprzedawcy produktów Garmin lub na stronie buy.garmin.com.
14 Instrukcja instalacji

Instalowanie podstawy kierownicy
Urządzenie zawiera elementy umożliwiające jego montaż na
kierownicy na dwa sposoby. Niestandardowe uchwyty mogą
wymagać dodatkowego sprzętu.
Instalowanie śruby jarzmowej i podstawy kierownicy
1Umieść śrubę jarzmową wokół kierownicy , a następnie
przełóż jej końce przez podstawę kierownicy .
2Przykręć podstawę, używając nakrętek.
UWAGA: Zalecane jest zastosowanie momentu obrotowego
o wartości 5,65 Nm (50 lbf/cala). Nie stosuj większego
momentu niż 9,04 Nm (80 lbf/cala).
Instalowanie podstawy kierownicy na wsporniku zacisku do
mocowania sprzęgła lub hamulca
1Wykręć dwa fabrycznie zamontowane wkręty ze wspornika
zacisku do mocowania sprzęgła lub hamulca .
UWAGA: Zestaw zawiera zarówno standardowe wkręty 1/4
cala, jak i śruby M6. Dopasuj rozmiar fabrycznie
zamontowanych wkrętów we wsporniku zacisku do
mocowania sprzęgła lub hamulca.
2Przełóż nowe śruby przez podstawę kierownicy,
przekładki i wspornik zacisku do mocowania sprzęgła lub
hamulca.
3Przykręć podstawę, używając śrub.
Mocowanie podstawy do uchwytu motocyklowego
NOTYFIKACJA
Bezpośredni, długotrwały kontakt z podstawą lub inną częścią
motocykla może po pewnym czasie doprowadzić do
uszkodzenia uchwytu. Aby zapobiec tego typu uszkodzeniom,
należy umieścić przekładki pomiędzy uchwytem a podstawą
oraz upewnić się, że żadna z części urządzenia lub uchwytu nie
styka się z motocyklem.
1Przełóż wkręty z łbem stożkowym ściętym w rozmiarze
M4 × 20 mm przez podkładki , podstawkę, tuleje,
podkładki dystansowe i podstawę .
2Przykręć podstawę, używając nakrętek.
Mocowanie podstawy do podstawy kierownicy
1Dopasuj kulkę podstawy kierownicy i kulkę podstawy
do odpowiednich końców ramienia z gniazdami .
2Włóż kulkę podstawy kierownicy i kulkę podstawy do
ramienia z dwoma gniazdami
3Delikatnie dokręć pokrętło.
4Dostosuj położenie urządzenia, aby móc je wygodnie
obsługiwać.
5Dokręć pokrętło, aby przymocować uchwyt.
Dane techniczne
Bezpiecznik 3 A
Napięcie wejściowe 10–30 V
Natężenie wejściowe 1,5 A maks.
Prąd wejściowy bez zainstalowa-
nego urządzenia
0,5 mA maks.
Zakres temperatury roboczej Od -20ºC do 60ºC (od -4ºF do
140ºF)
Ograniczona gwarancja
To urządzenie objęte jest standardową gwarancją ograniczoną
firmy Garmin. Więcej informacji można znaleźć na stronie
www.garmin.com/support/warranty.
Instrukcja instalacji 15

Pokyny k držáku na motocykl /
čtyřkolku (ATV)
VAROVÁNÍ
Přečtěte si leták Důležité bezpečnostní informace a informace
o produktu vložený v obalu se zařízením GPS. Obsahuje
varování a další důležité informace.
Společnost Garmin důrazně doporučuje, aby zařízení
instalovala zkušená osoba kvalifikovaná v oboru elektrických
systémů. Nesprávné zapojení napájecího kabelu může vést
k poškození vozidla nebo baterie a může způsobit zranění osob.
Připojení napájení k držáku
1Zvolte umístění držáku na základě dostupných zdrojů
napájení, bezpečného vedení kabelů a nezastíněného
výhledu na displej.
Kabely by neměly vést poblíž zdrojů velkého tepla.
2Připojte kabely.
Položka Barva vodiče Funkce vodiče
Červená (+) Napájení
Černá (-) Uzemnění
Žlutá Sériový datový vstup
Modrá Sériový datový výstup
Zelená Uzemňovací sériový vodič
Audio konektor
3Nepřipojené vodiče opatřete izolací a připevněte.
Instalace zařízení do držáku
OZNÁMENÍ
Než zařízení umístíte do držáku, zkontrolujte, zda jsou kovové
kontakty na zařízení a na držáku suché. Vlhkost na kontaktech
může způsobit poškození vybavení. Kolébku držáku udržujte
v suchu pomocí ochranného krytu.
1Ochranný kryt položte do úložného prostoru na držáku.
2Zarovnejte kontakty na zařízení s kontakty na držáku a vložte
stranu zařízení do kolébky kontakty napřed.
3Nakloňte zařízení na opačnou stranu, aby zacvaklo na své
místo a zabránili jste vypadnutí zařízení.
4Pomocí nástroje na bezpečnostní šrouby utáhněte
bezpečnostní šroub na straně držáku .
POZNÁMKA: Bezpečnosti šroub se používá k zabránění
krádeže zařízení a pomáhá předejít nechtěnému stisknutí
pojistky západky.
Vyjmutí zařízení z držáku
Pokud zařízení nebudete delší dobu používat, měli byste jej
vyjmout z držáku nebo jej napájet z relé ovládaného
zapalováním.
1Povolte bezpečnostní šroub.
2Stiskněte tlačítko na držáku, aby bylo možné vyjmout
zařízení.
3Vyjměte zařízení z držáku.
4Na kontakty na kolébce upevněte ochranný kryt.
Instalace zařízení na motocykl
POZNÁMKA: Držák na motocykl není dodáván s veškerým
upevňovacím příslušenstvím. Upevňovací příslušenství si
můžete zakoupit u svého prodejce Garmin nebo na webových
stránkách buy.garmin.com.
16 Pokyny pro instalaci

Instalace základny držáku na řidítka
Zařízení nabízí součásti pro dvě možnosti instalace držáku na
řidítka. Vlastní držáky mohou vyžadovat další součásti.
Instalace U šroubu a základny držáku na řídítka
1Nasaďte U šroub okolo řídítek a protáhněte konce
základnou držáku na řídítka .
2Upevněte základnu utažením matic.
POZNÁMKA: Doporučený točivý moment je 50 silových liber
na palec (5,65 N-m). Nepřekračujte točivý moment
80 silových liber na palec (9,04 N-m).
Připojení základní desky k držáku na konzoli pro spojku
nebo brzdu
1Odšroubujte dva šrouby, které jsou z výroby umístěny na
držáku na konzoli pro spojku nebo brzdu .
POZNÁMKA: Součástí balení jsou 1/4 palcové standardní
šrouby a šrouby M6. Velikost šroubů od výrobce musí
odpovídat šroubům držáku na konzoli pro spojku nebo brzdu.
2Nové šrouby protáhněte základnou držáku na řidítka a
držáku na konzoli pro spojku nebo brzdu.
3Upevněte základnu utažením šroubů.
Připojení základní desky k držáku na motocykl
OZNÁMENÍ
Přímý, trvalý kontakt se základní deskou nebo jakoukoli jinou
částí motocyklu může držák časem poškodit. Abyste předešli
tomuto způsobu poškození, musíte umístit montážní podložky
mezi držák a základní desku a zkontrolovat, zda se žádná
z částí zařízení nebo držáku nedotýká motocyklu.
1Protáhněte šrouby s kulatou hlavou M4 × 20 mm
podložkami , kolébkou, objímkami, vymezovacími prvky
a základní deskou .
2Utáhněte matice a bezpečně připevněte základní desku.
Připojení základní desky k základně držáku na řídítka
1Zarovnejte základnu držáku a kouli základní desky
s ramenem .
2Vložte kouli základny držáku a kouli základní desky do
ramene .
3Mírně utáhněte knoflík.
4Upravte polohu tak, aby zajišťovala optimální sledování a
obsluhu.
5Upevněte držák utažením knoflíku.
Technické údaje
Pojistka 3 A
Vstupní napětí 10 až 30 V
Vstupní proud max. 1,5 A
Vstupní proud bez nainstalovaného
zařízení
max. 0,5 mA
Rozsah provozních teplot -20 až 60 °C (-4 až 140 °F)
Omezená záruka
Na toto příslušenství se vztahuje standardní omezená záruka
společnosti Garmin. Další informace naleznete na webových
stránkách www.garmin.com/support/warranty.
Pokyny pro instalaci 17

Navodila za nosilec za motocikle ali
štirikolesnike
OPOZORILO
Za opozorila in pomembne informacije o izdelku si oglejte
navodila Pomembne informacije o varnosti in izdelku v škatli
naprave GPS.
Garmin močno priporoča, da napravo namesti izkušen inštalater
z ustreznim znanjem o električnih sistemih. Nepravilno ožičenje
napajalnega kabla lahko povzroči poškodbe na vozilu ali bateriji
in telesne poškodbe.
Priklop napajanja na nosilec
1Mesto namestitve izberite na podlagi razpoložljivih virov
napajanja, varnega poteka kablov in neoviranega pogleda.
Kablov ne napeljite blizu virov velike toplote.
2Priklopite kable.
Element Barva žice Funkcija žice
Rdeča (+) Vklop/izklop
Črna (–) Ozemljitev
Rumena Zaporedni vhod za podatke
Modra Zaporedni izhod za podatke
Zelena Zaporedna ozemljitvena žica
Priključek za zvok
3Nepriklopljene žice izolirajte in pritrdite.
Namestitev naprave v nosilec
OBVESTILO
Preden napravo postavite v nosilec, se prepričajte, da so
kovinski stiki na napravi in nosilcu suhi. Vlaga na stikih lahko
poškoduje opremo. Priklopno postajo nosilca ohranite suho z
zaščitnim pokrovčkom.
1Zaščitni pokrovček postavite v prostor za shranjevanje na
nosilcu.
2Poravnajte stike na napravi s stiki v nosilcu in napravo z
robom vstavite v priklopno postajo , pri čemer morajo biti
stiki obrnjeni naprej.
3Napravo nagnite v nasprotno stran, da se zaskoči, s čimer
preprečite, da bi se snela.
4Z orodjem za varnostne vijake privijte varnostni vijak ob
strani nosilca .
OPOMBA: varnostni vijak ščiti napravo pred krajo in pomaga
preprečevati, da bi pomotoma pritisnili zapah za sprostitev.
Odstranjevanje naprave z nosilca
Če naprave dlje časa ne nameravate uporabljati, jo snemite z
nosilca ali odklopite z releja, ki se upravlja z vklopom/izklopom
kontakta.
1Odvijte varnostni vijak.
2Pritisnite gumb na nosilcu, da sprostite napravo.
3Dvignite napravo iz nosilca.
4Zaščitni pokrovček varno postavite prek stikov na priklopni
postaji.
Namestitev naprave na motor
OPOMBA: nosilec za motocikle ni priložen vsem dodatnim
robustnim nosilcem. Za nakup dodatne opreme za namestitev
se pogovorite s prodajalcem izdelkov Garmin ali obiščite
buy.garmin.com.
18 Navodila za namestitev

Namestitev nosilca na krmilu
Naprava vključuje dele za dve možnosti namestitve nosilca na
krmilu. Za nosilce po meri je lahko potreben dodaten komplet za
namestitev.
Namestitev U-vijaka in nosilca na krmilu
1U-vijak namestite okoli nosilca na krmilu , in privijte
konce skozi nosilec na krmilu .
2Privijte matice, da zavarujete nosilec.
OPOMBA: priporočen vrtilni moment je 50 lbf-pol (5,65 Nm).
Ne prekoračite vrtilnega momenta 80 lbf-pol (9,04 Nm).
Nameščanje nosilca krmila na nosilec sklopke ali zavornega
sklopa
1Odstranite dva tovarniška vijaka z nosilca sklopke ali
zavornega sklopa .
OPOMBA: priložena sta 1/4-palčni standardni in M6 vijak.
Določite velikost tovarniških vijakov na nosilcu sklopke/
zavornega sklopa.
2Privijte nove vijake skozi nosilec na krmilu, distančnike
in nosilec sklopke ali zavornega sklopa.
3Privijte vijake, da zavarujete nosilec.
Priključitev osnovne plošče na nosilec na motorju
OBVESTILO
Neposreden trajen stik z osnovno ploščo ali s katerim koli delom
motocikla lahko sčasoma poškoduje nosilec. Te vrste poškodb
preprečite tako, da med nosilec in osnovno ploščo postavite
distančnike in zagotovite, da se noben del naprave ali nosilca ne
dotika motocikla.
1Privijte vijake s plosko glavo velikosti M4 x 20 mm skozi
podložke , priklopno postajo, vstavke, distančnike in
osnovno ploščo .
2Privijte matice, da zavarujete osnovno ploščo.
Priključitev osnovne plošče na nosilec na krmilu
1Poravnajte kroglico nosilca na krmilu in kroglico osnovne
plošče z obema koncema dvojnega vtičnega kraka .
2Vstavite kroglico nosilca na krmilu in kroglico osnovne
plošče v dvojni vtični krak .
3Rahlo privijte gumb.
4Prilagodite za optimalno gledanje in delovanje.
5Privijte gumb, da zavarujete nosilec.
Specifikacije
Varovalka 3 A
Vhodna napetost 10 do 30 V
Vhodni tok Največ 1,5 A
Vhodni tok brez nameščene
naprave
Največ 0,5 mA
Temperaturni obseg delovanja Od –20 do 60 ºC (od –4 do 140 ºF)
Omejeno jamstvo
Za to dodatno opremo velja standardno omejeno jamstvo
družbe Garmin. Za več informacij obiščite www.garmin.com
/support/warranty.
Navodila za namestitev 19
