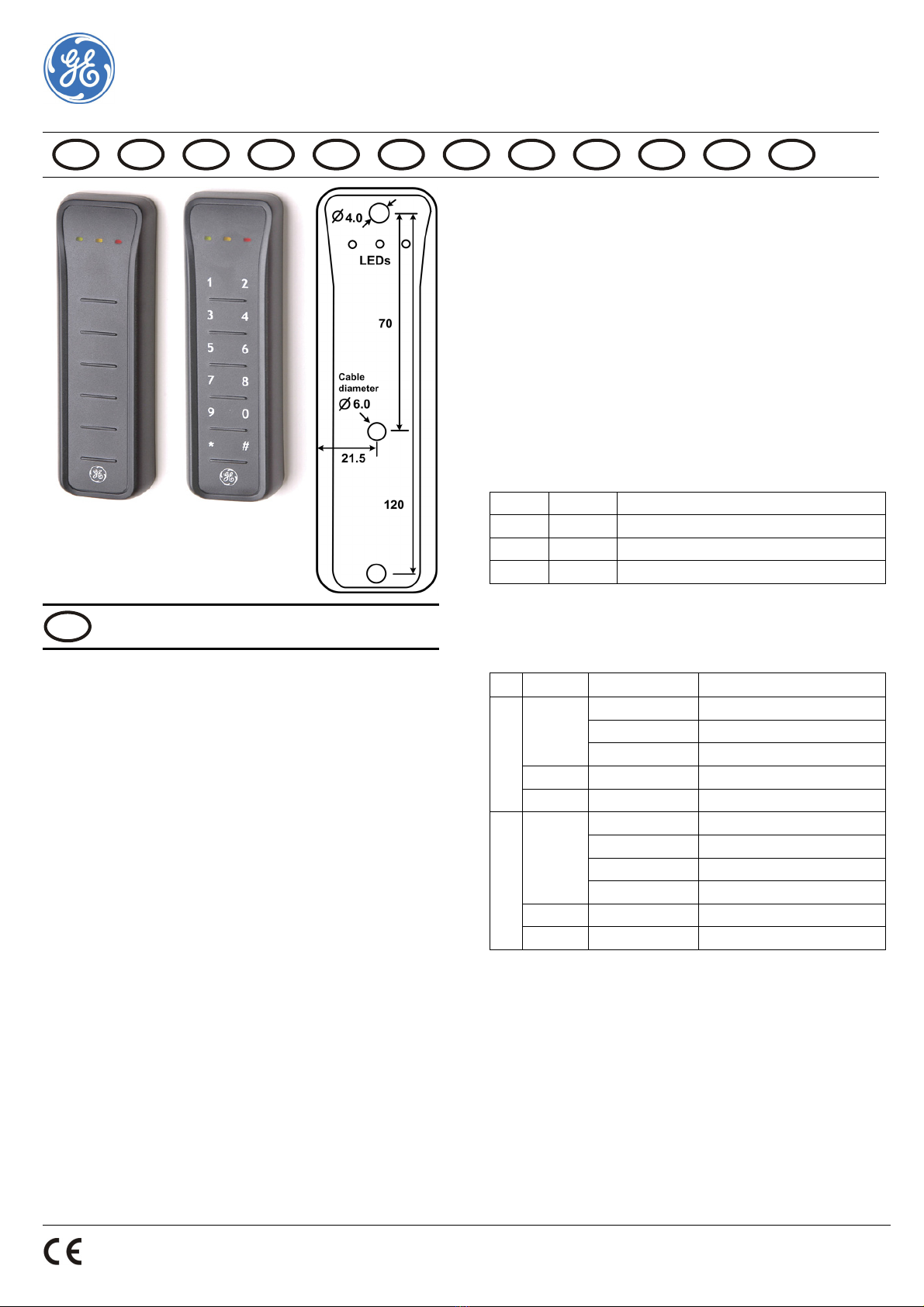

GE ARS1160 User manual

ATS1160/1161 Mifare bus reader
Installation instructions
Revision 2.1 (October 2008)
•
Part number 1063986
EN FR NL IT PL PT NO ES DA SV DE FI
www.gesecurity.eu
•
Copyright © 2008 GE Security B.V. All rights reserved
EN
Mifare bus reader

The ATS1160/1161 Reader is a Mifare card reader (compatible with
the GE Security cards ACT406/ACT407/ACT408/ACT430). It is
designed, for example, to mount on metal, window or door frames
and is suitable for any location that requires a small reader.
The ATS1161 is equipped with a keypad for Card+PIN applications.
The ATS1160/1161 incorporates all interface electronics necessary
to interface with the ATS control panel bus and the ATS 125x local
bus.
It is configurable through a Menu system accessible via a bus LCD
RAS or the ATS1482 Programming card.
The reader operates from 10.8 to 30 VDC.
Both the ATS1160 & ATS1161 are waterproof.
Mounting
The reader can be mounted on any flat surface by two pan head
screws, 3.0-3.5 mm diameter, located under the cover. A slightly
reduced range will be experienced when mounted on metal
surfaces.
It is not recommended to use countersunk screws.
If readers are placed closer than 10 cm from each other or if the
reader is installed on metal, the reader distance can be shorter.
Do not install close to sources of powerful electromagnetic
disturbance.
Do not cut the cable shorter than 10 cm.
RAS Addressing
The address of the reader for bus operations is set to the default
address RAS 16. You can change it using a configuration card or
accessing its online menu system when connected to the RS485
bus.
 It is possible to change the reader address with
configuration card only when the reader is not polled.
Tamper
The reader is provided with a tamper facility. When connected to
the bus, tamper data is transmitted to the Advisor Master with
system data.
Reader Menus
Enter via the Installer menu and select the menu “Remote
Devices”, then select “RAS”.
The following options are available:
1. Tamper option: Enable/disable (default enabled).
2. Reader Address: Changing reader address (1-16),
default = 16.
Reader Wiring
Red: +12V Positive 10.8 to 30 VDC supply, 150 mA
Black: 0 Volts DC supply ground
Green: D - RS485 Data -
White D + RS485 Data +
Spare wires are not used.
Use WCAT54 cable. Cable length depends on the bus
configuration.
Reader LEDs
Led pos. Colour Description
Green System disarmed
Orange System armed
Left
Green flashing Access granted
Middle Orange System not ready
ATS4000
Right Red flashing Alarm
Green System disarmed
Red System armed
Green flashing Access granted
Left
Red flashing Access granted during alarm
Middle Orange Always on
ATS125x
Right Red flashing Alarm
Technical specifications
Supply voltage................................................................................. 10.8 - 30 VDC
Current consumption .................................................................... 130 mA max.
Material of design housing .......................................................................Plastic
Dimensions of housing (H x W x D)................................ 140 x 44 x 20 mm
Operating temperature ................................................................ -40 to +55 °C
Storage temperature..................................................................... -40 to +55 °C
Protection class...................................................................................................IP67
Cable...............................................................................................................LIYY 2 m
Connectivity...................................................................RS485 data bus device
Addressing...............................................................Via keypad or config. card

2 ATS1160/1161 Mifare bus reader
Installation instructions
LED..................................................................................................................... Tricolor
Carrier frequency..................................................................................13.56 MHz
Field strength.............................................................. According to EN300330
EMC. ................................................................................. Meets CE requirements
Pry-off tamper................................................................................Optical sensor
FR
Lecteur de carte Mifare

Les lecteurs ATS1160/1161 sont des lecteurs de cartes Mifare
(compatible avec les cartes GE Security ACT406 / ACT407 / ACT408
/ ACT430). Ces lecteurs peuvent être installés sur une surface
métallique ou dans l'encadrement d’une porte et conviennent à
toute application où un petit lecteur est requis.
Le lecteur ATS1161 est équipé d’un clavier pour les applications
Carte + Code.
Les lecteurs ATS1160/1161 intègrent toutes les interfaces
électroniques nécessaires à l’interfaçage avec le bus de la centrale
ATS et le bus local des contrôleurs ATS125x.
Le lecteur est configurable dans le menu Installateur accessible via
un RAS LCD du bus ou la carte d’adressage ATS1482.
Le lecteur fonctionne entre 10.8 et 30 VDC.
Les lecteurs ATS1160 et ATS1161 sont étanches.
Montage
Le lecteur peut être monté sur n’importe quelle surface plane par
deux vis diamètre 3.0-3.5 mm. Un montage sur une surface
métallique réduit sensiblement la distance de lecture.
Ne pas forcer sur les vis en les vissant.
La distance de lecture est réduite si le lecteur est monté à moins de
10 cm d’un autre lecteur ou si le lecteur est installé sur une surface
métallique.
Ne pas installer le lecteur à proximité de sources de perturbation
électromagnétique.
Ne pas couper le câble en dessous de 10 cm.
Adressage du RAS
Le lecteur a par défaut l’adresse 16. Vous pouvez la changer en
utilisant une carte configuration ou en accédant au menu
Installateur.
 Il est uniquement possible de changer l'adresse du lecteur
avec une carte de configuration quand le lecteur n'est pas
scruté.
Autoprotection
Le lecteur dispose d’une autoprotection à l’arrachement. Quand le
lecteur est connecté sur le bus, l’autoprotection est remontée à la
centrale ATS.
Menus du lecteur
Entrer dans le menu Installateur et sélectionner le menu “28-Vers
autres modules”, puis sélectionner “RAS”.
Les options suivantes sont disponibles:
1. Tamper option: (dés)active l’autoprotection (activé par défaut).
2. Reader Address: change l’adresse du lecteur (1-16),
défaut = 16.
Câblage du lecteur
Rouge +12V Alimentation positive 10.8 à 30 VDC, 150 mA
Noir 0 Volts Masse d’alimentation
Vert D - RS485 Data -
Blanc D + RS485 Data +
Les autres fils ne sont pas utilisés.
Utiliser un câble WCAT54. La longueur de câble dépend de la
configuration du bus.
Voyants du lecteur
Led pos. Couleur Description
Vert Système désarmé
Orange Système armé
Gauche
Vert clignotant Accès autorisé
Milieu Orange Système non prêt
ATS4000
Droite Rouge clignotant Alarme
Vert Système désarmé
Rouge Système armé
Vert clignotant Accès autorisé
Gauche
Rouge clignotant Accès autorisé pendant
alarme
Milieu Orange Toujours allumé
ATS125x
Droite Rouge clignotant Alarme
Specifications techniques
Tension d'alimentation ................................................................ 10.8 - 30 VDC
Consommation................................................................................. 130 mA max.
Coffret........................................................................................................... Plastique
Dimensions (H x L x P) ........................................................ 140 x 44 x 20 mm
Température de fonctionnement...............................................-40 à +55 °C
Température de stockage.............................................................-40 à +55 °C
Indice IP...................................................................................................................IP67
Câble...............................................................................................................LIYY 2 m
Raccordement..............................................................Bus de données RS485
Adressage.......................................... Via clavier ou carte de configuration
LED.................................................................................................................. Tricolore
Fréquence porteuse.............................................................................13.56 MHz
Niveau du champ......................................................... Conformité EN300330
CEM..................................................................................................... Conformité CE
Autoprotection à l'arrachement .........................................................Optique
NL
Mifare bus kaartlezer

De ATS1160/1161 lezer is een Mifare kaartlezer (Toepasbaar met
de GE Security kaart ACT406 / ACT407 / ACT408 / ACT430). Deze
lezer is ontworpen om bijvoorbeeld te monteren op metaal, raam
of deurkozijnen en is toe te passen voor elke lokatie waar kleine
lezers gewenst zijn.
De ATS1161 is uitgerust met een keypad, voor toepassingen met
Kaart + PIN applicaties.
De ATS1160/1161 bevat alle interface electronica om de lezer op
de ATS controlepaneel bus, en de lokale ATS125x bus aan te
sluiten.
De lezer is te configurenen d.m.v het systeem menu, bereikbaar
met een LCD GI, of met een ATS1482 configuratiekaart.
De ATS1160 en ATS1161 werken op een gelijkspanning tussen
10,8 en 30 volt en zijn waterdicht.
Montage
De lezer kan op elk vlak oppervlak worden gemonteerd met twee
platkopschroeven met een diameter van 3,0-3,5 mm, die zich
onder de frontplaat bevinden. Het bereik wordt enigszins
verminderd wanneer de lezer op een metalen oppervlak wordt
gemonteerd of dichter dan 10 cm bij elkaar.

ATS1160/1161 Mifare bus reader 3
Installation instructions
Het wordt niet aanbevolen om schroeven met verzonken kop te
gebruiken.
Plaats de lezers niet in de buurt van hoge electomagnetische
spanningsbronnen.
Maak de kabel niet korter dan 10 cm.
GI-Adressering
Het adres van de lezer voor bus activiteiten is ingesteld op het
standaardadres GI 16. Dit adres is te veranderen door het gebruik
van een configuratiekaart of via toegang tot het on-line syteem
menu met de lezer aangesloten op de bus.
 Het veranderen van het lezeradres met een lezer
configuratiekaart is alleen mogelijk wanneer de lezer niet
gepolld wordt.
Sabotage
De lezer is uitgerust met een sabotagebeveiliging. Wanneer de
lezer is aangesloten op de bus, worden zowel sabotagegegevens
als systeemgegevens naar de Advisor Master verzonden.
Lezer menu
Via het installateursmenu 28 “Remote unit” en “GI”, zijn de volgende
opties beschikbaar:
1. Tamper option: Enable/disable (default enabled).
2. Reader Address: Wijzig lezer adres (1-16), default = 16.
Bedrading van lezer
Rood: +12V Positieve gelijkspanning tussen 10,8 en 30 volt,
150 mA
Zwart: 0 volt Massa van voedingsgelijkspanning
Groen: D - RS485 Data -
Wit: D + RS485 Data +
Reserve draden worden niet gebruikt.
Gebruik WCAT54 kabel. Kabellengte is afhankelijk van de bus
configuratie.
Lezer LEDs
Led positie Kleur Beschrijving
Groen Systeem uit
Orange Systeem in
Links
Groen Knipperend Toegang verleend
Midden Orange Systeem niet gereed
ATS4000
Rechts Rood Knipperend Alarm
Groen Systeem uit
Rood Systeem aan
Groen Knipperend Toegang verleend
Links
Rood Knipperend Toegang verleend tijdens
alarm
Midden Orange Altijd aan
ATS125x
Rechts Rood knipperend Alarm
Technische specificaties
Voedingsspanning..........................................................................10,8 - 30 VDC
Stroomverbruik .................................................................................130 mA max.
Materiaal van de behuizing................................................................Kunststof
Afmetingen (lxbxd).................................................................140 x 44 x 20 mm
Omgevingstemperatuur.............................................................-40 tot +55 °C
Opslagtemperatuur .....................................................................-40 tot +55 °C
IP klasse..................................................................................................................IP67
Kabel.................................................................................................................LIYY 2m
Aansluiting............................................................................ RS485 ATS-databus
Adressering..........................................Via bediendeel of configuratiekaart
Led-indicatie................................................................................3 LED’s (Tricolor)
Frequentie......................................................................................13.56 MHz RFID
Veldsterkte.............................................................................. Volgens EN300330
EMC.....................................................................................Volgens CE normering
Afneembeveiliging ....................................................................Optische sensor
IT
Mifare lettore di tessere

L’ ATS1160/1161 è un Mifare lettore di tessere (compatibile con le
tessere GE Security ACT406 / ACT407 / ACT408 / ACT430). Il lettore
è stato progettato, per esempio, per essere installato su superfici
metalliche, profili di finestre o porte, e in tutti i casi dove è
necessario in lettore di ridotte dimensioni.
L’ATS1161 è provvisto di tastiera per applicazioni dove è richiesta
la funzione Tessera+Pin.
L’ATS1160/1161 incorporano tutte le interfacce elettroniche
necessarie per il collegamento al bus della centrale ATS e al bus
locale dell’ATS125x.
Questa è configurabile attraverso il Menu di sistema accessibile
tramite bus utilizzando una RAS LCD o la tessera di
programmazione ATS1482.
Il lettore funziona tra i 10.8 e 30 V.
Entrambi ATS1160 e ATS1161 sono resistenti all’acqua.
Installazione
Il lettore può essere installato su ogni superficie piatta utilizzando
due viti di diametro 3.0-3.5 mm, posizionate sotto il coperchio. Nel
caso venga installato su superfici metalliche si può avere una
riduzione della prestazione.
Non è raccomandato l’utilizzo di viti svasate.
Se i lettori sono posizionati tra loro a una distanza vicino a 10 cm
o il lettore è installato su metallo, la distanza può essere inferiore.
Non installare vicino a sorgenti di disturbo elettromagnetico.
Non tagliare il cavo più corto di 10 cm.
Indirizzamento RAS
L’indirizzo del lettore per le operazioni sul bus è impostato di
fabbrica come RAS 16. E’ possible cambiarlo usando la tessera di
configurazione o tramite il proprio menu di sistema in linea
quando connesso al bus RS485.
 E' possibile cambiare l'indirizzo del lettore con la tessera di
configurazione solo quando il lettore non è interrogato.
Manomissione
Il lettore è provvisto della gestione manomissione. Quando è
collegato al bus, la manomissione è trasmessa all’Advisor Master
con i dati sistema.
Menu Lettore
Utilizzando il menu Installatore selezionare il menu “Dispositivi
Remoti”,e scegliere “RAS”
Sono disponibili le seguenti opzioni:
1. Opzione Manomissione: Abilita/disabilita (abilitata di
fabbrica).
2. Indirizzo lettore: Modifica dell’indirizzo lettore (1-16), di
fabbrica = 16.

4 ATS1160/1161 Mifare bus reader
Installation instructions
Cablaggio Lettore
Rosso: +12V Positivo alimentazione da 10.8 a 30 V,
150 mA
Nero: 0 Volts Negativo alimentazione
Verde: D - RS485 Dati -
Bianco: D + RS485 Dati +
Altri cavi non usati.
Utilizzare il cavo WCAT54. La lunghezza del cavo dipende dalla
configurazione del bus.
LED Lettore
Led pos. Colore Descrizione
Verde Sistema disinserito
Arancio Sistema inserito
Sinistra Verde
lampeggiante
Accesso accordato
Centro Arancio Sistema non pronto
ATS4000
Destra Rosso
lampeggiante
Allarme
Verde Sistema disinserito
Rosso Sistema inserito
ATS125x
Sinistra Verde
lampeggiante
Accesso accordato
Specifiche tecniche
Tensione di alimentazione..........................................................10.8 - 30 VDC
Consumo di corrente......................................................................130 mA max.
Materiale del contenitore........................................................................Plastica
Dimensioni del contenitore (A x L x P)...........................140 x 44 x 20 mm
Temperatura di esercizio..............................................................-40 to +55 °C
Temperatura di stoccaggio.........................................................-40 to +55 °C
Grado di protezione..........................................................................................IP67
Cavo................................................................................................................ LIYY 2 m
Connessione...................................................................................Bus dati RS485
Addirizzamento.................Tramite tastiera o tessera di configurazione
LED...................................................................................................................Tricolore
Frequenza di trasporto.......................................................................13.56 MHz
Intensità di campo................................................In accordo con EN300330
EMC. .....................................................................................Conforme requisiti CE
Tamper antirimozione.................................................................Sensore ottico
PL
Czytnik kart Mifare

Czytnik kart Mifare ATS1160/1161 jest kompatybilny z kartami
GE Security ACT406 / ACT407 / ACT408 / ACT430. Urządzenie jest
przystosowane do montażu na podłożu metalowym (np. metalowe
ościeżnice drzwi lub okien itp.) a ze względu na swoje wymiary
zewnętrzne jest rozwiązaniem idealnym dla aplikacji
wymagających czytnika o niewielkich gabarytach.
W wersji ATS1161 czytnik jest wyposażony w klawiaturędo
zastosowańwymagających funkcjonalności Karta+PIN.
Czytnik ATS1160/1161 posiada wszystkie niezbędne funkcje
umożliwiające jego bezpośrednie podłączenie do magistrali
systemowej centrali ATS oraz magistrali lokalnej kontrolera
ATS125x.
Czytnik programowany jest poprzez menu dostępne z poziomu
stacji ZAZ z wyświetlaczem, lub za pomocąkarty konfiguracyjnej
ATS1482.
Czytnik zasilany jest pod napięciem od 10.8 do 30 VDC.
Obydwa modele, ATS1160 i ATS1161, sąwodoszczelne.
Montaż
Czytnik może byćzamontowany na dowolnej płaskiej powierzchni
za pomocądwóch wkrętów z płaskimi łbami o średnicy 3.0-3.5
mm, które znajdująsiępod pokrywą. W przypadku montażu na
powierzchni metalowej zasięg czytnika może nieznacznie
zmniejszyćsię.
Nie zaleca sięstosowania wkrętów stożkowych.
Zasięg czytnika może sięzmniejszyć, jeżeli jest on zamontowany
na powierzchni metalowej lub w odległości mniej niż10 cm od
innego czytnika.
Nie należy instalowaćczytnika blisko żródełsilnego pola
elektromagnetycznego.
Nie należy skracaćkabli czytnika do długości mniejszej niż10 cm.
Adresowanie ZAZ
Adres czytnika na magistrali domyślnie jest ustawiony na 16.
adres ten może byćzmieniony za pomocąkarty konfiguracyjnej
lub z poziomu stacji ZAZ z wyświetlaczem, znajdującej sięna tej
magistrali RS485.
 Zmiana adresu czytnika za pomocąkarty konfiguracyjnej jest
możliwa tylko wtedy, kiedy czytnik nie jest odpytywany przez
centralę.
Sabotaż
Czytnik jest wyposażony w czujkęsabotażu. Jeżeli czytnik jest
podłączony do magistrali systemowej, dane o sabotażu są
przesyłane do centrali Advisor Master razem z danymi
systemowymi.
Menu czytnika
Wejdźdo menu Instalatora i wybierz menu “Wyniesione
urządzenia”, a następnie wybierz “ZAZ”.
Sądostępne następujące opcje:
1. Sabotaż: Wł/wył(domyślnie jest włączony).
2. Adres czytnika: zmiana adresu (1-16), domyślny = 16.
Okablowanie czytnika
Czerwony: +12 V Plus zasilania 10.8 do 30 VDC, 150 mA.
Czarny: 0 V Zero (ziemia) zasilania.
Zielony: D - - magistrali danych RS485.
Biały D + + magistrali danych RS485.
Inne przewody nie sąwykorzystywane.
Nalezy używaćkabla Use WCAT54. Jego długość zależy od
konfiguracji magistrali.
Diody LED czytnika
Pozycja Kolor Opis
Zielona System rozbrojony
Pomarańczowa System zazbrojony
Lewa
Zielona migająca Dostęp dozwolony
Środkowa Pomarańczowa System nie gotowy
ATS4000
Prawa Czerwona migająca Alarm

ATS1160/1161 Mifare bus reader 5
Installation instructions
Zielona System rozbrojony
Czerwona System zazbrojony
Zielona migająca Dostęp dozwolony
Lewa
Czerwona migająca Dostęp dozwolony w
trakcie alarmu
Środkowa Pomarańczowa Zawsze włączona
ATS125x
Prawa Czerwona migająca Alarm
Dane techniczne
Zasilanie..............................................................................................10.8 - 30 VDC
Pobór prądu .................................................................................... 130 mA maks.
Materiałobudowy..............................................................Tworzywo sztuczne
Wymiary obudowy (W x S x D) .........................................140 x 44 x 20 mm
Temperatura pracy.................................................................od -40 do +55 °C
Temperatura magazynowania..........................................od -40 do +55 °C
Stopieńodporności IP......................................................................................IP67
Kabel............................................................................................................... LIYY 2 m
Komunikacja ............................................................................ Magistrala RS485
Adresowanie .............Za pomocąklawiatury lub karty konfiguracyjnej
LED.............................................................................................................. Trzy kolory
Częstotliwość nośna............................................................................13.56 MHz
Natężenie pola. .................................................................Zgodnie z EN300330
EMC. ........................................................................Zgodnie z wymaganiami CE
Czujnik sabotażu obudowy .................................................Czujnik optyczny
PT
Leitor de Cartões Mifare

O leitor ATS1160/1161 é um leitor de cartões Mifare (compatível
com os cartões GE Security ACT406 / ACT407 / ACT408 / ACT430).
Este leitor foi fabricado para ser instalado em metal, ombreiras de
portas ou janelas e para qualquer localização onde se pretenda
um leitor de pequenas dimensões.
O ATS1161 incorpora teclado para aplicações onde seja requerida
a função Cartão + PIN.
O ATS1160/1161 incorpora toda a electrónica necessária para
ligação ao bus do painel de controlo ATS e bus local do ATS125x.
É configuráveis via Menus do RAS LCD ligado ao bus ou via cartão
de programação ATS1482.
O leitor opera de 10.8 a 30 VDC.
Ambas as unidades ATS1160 e ATS1161 são á prova de água.
Montagem
O leitor pode ser montado em qualquer superfície lisa e fixo
através de dois parafusos de 3.0-3.5 mm de diâmetro, localizados
por baixo da cobertura. Pode-se verificar uma redução do alcance
quando instalado sobre superfícies de metal.
Não é recomendado a utilização de parafuso de cabeça tipo
sextavada.
Se os leitores forem colocados a uma distancia inferior a 10 cm
entre eles ou se for instalado sobre metal, a distância de leitura
pode diminuir.
Não instale junto a fontes de forte interferência electromagnética.
Não corte o cabo por forma a ficar com menos que 10 cm.
Endereçamento do RAS
O endereçamento do leitor para operação no bus encontra-se de
fábrica como RAS 16. Pode alterar utilizando um cartão de
configuração ou acedendo ao menu online quando ligado ao bus
RS485.
 Só possível alterar o endereço do leitor com o cartão de
programação se o leitor não estiver em "poll".
Tamper
O leitor é fornecido com a capacidade de tamper. Quando ligado
ao bus a informação de tamper é transmitida ao Advisor Master.
Menus do Leitor
Entre através do menu de Instalador e seleccione “Dispositivos
Remotos”, de seguida seleccione “RAS”.
Encontram-se disponíveis as seguintes opções:
1. Opção Tamper: Activar/desactivar (fábrica: activado).
2. Endereço Leitor: Alterar endereço (1-16), fábrica = 16.
Ligações
Vermelho: +12V Positivo 10.8 a 30 VDC, 150 mA
Preto: 0 Volts Negativo
Verde: D - RS485 Data -
Branco: D + RS485 Data +
Os fios livres não são utilizador.
Utilize cabo WCAT54. O comprimento do cabo depende da
configuração do bus.
LEDs do Leitor
Posição
do Led
Cor Descrição
Verde Sistema desarmado
Laranja Sistema armado
Esquerda
Verde a piscar Acesso concedido
Meio Laranja Sistema “Não pronto”
ATS4000
Direita Vermelho a piscar Alarme
Verde Sistema desarmado
Vermelho Sistema armado
Verde a piscar Acesso concedido
Esquerda
Vermelho a piscar Acesso concedido durante
alarme
Meio Laranja Sempre ligado
ATS125x
Direita Vermelho a piscar Alarme
Especificações tecnicas
Tesnsão de alimentação............................................................. 10.8 - 30 VDC
Consumo.............................................................................................130 mA max.
Material da caixa........................................................................................ Plástico
Dimensões da caixa (AxLxP).............................................. 140x 44 x 20 mm
Temperatura de Operação...............................................................-40 a 55°C
Temperatura de armazenamento..............................................-40 a +55°C
Classe de protecção .........................................................................................IP67
Cabo................................................................................................................LIYY 2 m
Ligação ..................................................................... Bus de dispositivos RS485
Endereçamento........................... via teclado ou cartão de configuração
LED.....................................................................................................................Tricolor
Frequência da portadora ..................................................................13.56 MHz
Força do campo....................................................de acordo com EN300330
EMC.................................................................................Cumpre os requisitos CE
Tamper de remoção ..................................................................... sensor óptico

6 ATS1160/1161 Mifare bus reader
Installation instructions
NO
Mifare kortleser

ATS1160/1161 er en Mifare kortleser (kompatibel GE Security
ACT406 / ACT407 / ACT408 / ACT430 kort). Den er designet for
montering på metall, dør eller vinduskarmer og passer godt til
installasjoner som krever en liten kortleser.
ATS1161 leveres med tastatur for kort+PIN funksjoner.
ATS1160/1161 kan kobles direkte til hovedbussen på ATS sentralen
eller til ATS125x sin lokalbuss.
Den kan konfigureres via ett meny system som er tilgjengelig via
ett LCD panel på bussen, eller med ATS1482 programmeringskort.
Leserens arbeidsspenning er fra 10.8 til 30 VDC.
Både ATS1160 og ATS1161 er av vanntett utførelse.
Montering
Leseren kan monteres på flate overflater med 2 skruer med 3.0 til
3.5 mm diameter. Skruene er plassert under dekselet. Rekkevidden
vil reduseres noe hvis leseren monteres på metall.
Det anbefales ikke å bruke forsenkede skruer.
Hvis lesere er plassert mindre enn 10 cm fra hverandre eller ved
montering på en overflate av metall vil leser avstanden bli noe
redusert.
Må ikke installeres i nærheten av sterk elektromagnetisk støy.
Kutt ikke kabelen kortere enn 10 cm.
Betjeningspanel adressering
Leserens adresse er fra fabrikk innstillt til BP 16. Denne adressen
kan forandres enten med et konfigurasjonskort (ATS1482) eller via
menyer på et LCD panel som er tilkoblet databussen.
 Det er kun mulig å bytte leser adresse med konfigurasjonskort når
leseren ikke er pollet.
Sabotasje
Leseren er utstyrt med sabotasje overvåking. Sabotasje signalet
går til sentralen via systembussen.
Lesermenyen
Gå in i avansert tekniker meny og til menyen ”til fjernenheter”, velg
så BP.
Følgende valg er tilgjengelig:
1. SAbotasje: Aktiver/deaktiver (fabrikksinnstilling = aktivert).
2. Leser adresse: bytte leser adresse (1-16),
fabrikksinnstilling = 16.
Leser tilkobling
Rød: +12V Positiv 10.8 til 30 VDC forsyning, 150mA
Sort: 0 Volt Minus og jording
Grønn: D - RS485 Data -
Hvit D + RS485 Data +
Andre kabeler er ikke i bruk.
Bruk WCAT54 kabel. Kabel lengden er avhengig av buss
konfigurasjon.
Leser dioder
Led pos. Farge Beskrivelse
ATS4000
Grønn System frakoblet
Oransje System tilkoblet
Venstre
Blinkende grønn Adgang godkjent
Mitten Oransje System ikke klar
Høyre Blinkende rød Alarm
ATS125x
Grønn System frakoblet
Rød System tilkoblet
Blinkende grønn Adgang godkjent
Venstre
Blinkende rød Adgang godkjent ved alarm
Mitten Oransje Alltid på
Høyre Blinkende rød Alarm
Tekniske spesifikasjoner
Strømforsyning................................................................................ 10.8 - 30 VDC
Strømforbruk...................................................................................130 mA maks.
Kabinett materiale......................................................................................Plastikk
Kabinett størrelse (H x B x D)............................................ 140 x 44 x 20 mm
Driftstemperatur...............................................................................-40 til +55 °C
Lagringstemperatur........................................................................-40 til +55 °C
IP grad .....................................................................................................................IP67
Kabel ...............................................................................................................LIYY 2 m
Tilkobling ......................................................................... RS485 databuss enhet
Adressering................................................ Via panel eller konfigrasjonskort
LED................................................................................................................. Trefarget
Frekvens. ...................................................................................................13.56 MHz
Felt styrke.............................................. I overenstemmelse med EN300330
EMC..............................................................................................Følger CE kravene
Bortbrytningssabotasje............................................................... Optisk sensor
ES
Lector de tarjetas Mifare

El lector ATS1160/1161 es un lector de tarjetas Mifare (compatible
con las tarjetas ACT406 / ACT407 / ACT408 / ACT430 de
GE Security). Está diseñado, por ejemplo, para montaje sobre
metal, en marcos de ventanas o puertas y es adecuado para
cualquier ubicación que requiera un lector de pequeño tamaño.
El ATS1161 incluye un teclado para aplicaciones de Tarjeta +
Código.
El ATS1160/1161 incorpora todos los interface electrónicos
necesarios para interconexión con el bus del panel de control ATS
y el bus local del ATS125x.
Es configurable mediante un sistema de Menús accesibles a
través de un RAS LCD del bus o tarjeta de programación ATS1482.
El lector opera de 10.8 a 30 Vcc.
Tanto ATS1160 como ATS1161 son resistentes al agua.
Montaje
El lector puede ser montado sobre cualquier superficie mediante
dos tornillos de 3.0 a 3.5 mm de diámetro situados bajo la tapa. El
rango de lectura se verá reducido ligeramente cuando se monte
sobre superficies metálicas.
No se recomienda la utilización de tornillos con cabeza
achaflanada.

ATS1160/1161 Mifare bus reader 7
Installation instructions
Si los lectores se instalan a una distancia inferior a 10 cm uno de
otro o si el lector se instala sobre una superficie metálica, la
distancia de lectura puede ser menor.
No lo instale cerca de potentes fuentes de interferencias
electromagnéticas.
No corte el cable a menos de 10 cm.
Direccionamiento de RAS
La dirección del lector para las operaciones de bus está
configurada con la dirección predeterminada RAS 16. Este valor es
posible modificarlo utilizando una tarjeta de configuración o
accediendo a su sistema de menú una vez conectado al bus RS485
del panel de control ATS.
 Únicamente es posible modificar la dirección de lector
mediante tarjeta de configuración cuando el lector no está
sondeado.
Tamper
El lector cuenta con un tamper incorporado. Conectado al bus, los
datos de tamper son transmitidos al Advisor MASTER junto con los
datos de sistema.
Menú de Lector
Se accede mediante el menú de instalador, seleccionando el menú
‘A dispositivos remotos’, opción RAS.
Las opciones disponibles son:
1. Opción Tamper (Tamper Option): Habilitar (enable) /
deshabilitar (disable) (predeterminado habilitado).
2. Dirección de lector (Reader Address): Permite modificar la
dirección de lector (1-16), predeterminado = 16.
Cableado de Lector
Rojo: +12V Positivo 10.8 a 30 Vcc, 150mA
Negro: 0 Voltios Negativo Común de alimentación
Verde: D - RS485 Datos -
Blanco: D + RS485 Datos +
Los cables libres no se utilizan.
Utilice cable WCAT54. La longitud del cable depende de la
configuración de bus.
LED de Lector
Pos. LED. Color Descripción
Verde Sistema desarmado
Naranja Sistema armado
Izquierda
Verde intermitente Acceso permitido
Centro Naranja Sistema no listo
ATS4000
Derecha Rojo intermitente Alarma
Verde Sistema desarmado
Rojo Sistema armado
Verde intermitente Acceso permitido
Izquierda
Rojo intermitente Acceso permitido durante
alarma
Centro Naranja Siempre encendido
ATS125x
Derecha Rojo intermitente Alarma
Especificaciones tecnicas
Alimentación......................................................................................10.8 - 30 Vcc
Consumo..............................................................................................130 mA máx.
Cable ................................................................................................................LIYY 2m
Direccionamiento........................................................................................................
.............................Mediante teclado LCD o tarjeta de configuración
Grado IP..................................................................................................................IP67
Dimensiones (Al x An x F) ................................................... 140 x 44 x 20 mm
Conectividad..................................................................................................................
......Dispositivo de bus de datos ATS RS485 o Wiegand estándar
Carcasa........................................................................................................... Plástico
Información de estado .................................................................................3 LED
Conexión ..............................................Proporcionado con un cable de 2 m
Frecuencia de lectura..........................................................................13.56 MHz
Temperatura de funcionamiento...............................................-40 a +55 ºC
Temperatura de almacenaje. ......................................................-40 a +55 ºC
Campo de emisión..........................................................Conforme EN300330
EMC.......................................................................Conforme requerimientos CE
Tamper de pared............................................................................Sensor óptico
DA
Mifare Kort læser

ATS1160/1161 Læsere er en Mifare kort læser (kompatibel med
GE Security ACT406 / ACT407 / ACT408 / ACT430 kort). Læseren er
designet for montering inde som ude, f.eks. på dør karme eller på
lokaliteter som kræver en smal læser.
ATS1161 er med tastatur for Kort+Pin applikationer.
ATS1160/1161 indeholder alle nødvendige komponenter for
tilslutning til ATS centralens system bus samt den lokale databus
på ATS125x.
Læseren kan konfigureres gennem den indbygget menu struktur,
som er tilgængelig via en RAS der er tilsluttet system bus. Eller
ATS1482 konfigurations kort.
Driftsspænding 10.8 til 30 VDC.
Begge læsere ATS1160 og ATS1161 er vandtætte.
Montering
Læseren skal monteres på en flad overfalde med 2 panhoved
skruer, 3.0 –3,5 mm diameter, skruerne skjules under labelen.
Rækkevidden vil blive reduceret ved montering på metalunderlag.
Det er ikke anbefalet at anvende undersinkede skruer
Hvis læserne placeres tættere end 10 cm fra hinanden eller hvis
læseren monteres på en metal overfalde vil læse afstanden blive
reduceret.
Må ikke installeres I nærheden af kraftig elektromagnetisk
udstråling.
Afkort ikke kablet til under 10cm.
Læser adresse
Læserens fabriksindlagte adresse for BUS- tilslutning er
adresse 16. Adressen kan ændres ved at benytte et
konfigurationskort eller ved at gå ind i læserens on-linie menu
system når den er tilsluttet via RS485 BUS.
 Det er mulig at ændre læsere adressen med et
konfigurationskort, men kun når læseren ikke er pollet.
Sabotage
Læserne er forsynet med en sabotagekontakt. Ved tilslutning via
BUS bliver en aktivering af sabotage sendt til Advisor Master
centralen sammen med system data.
Læser menu
Adgang via installations menu 28 ”Ekstern enheder” vælg ”RAS”.
Følgende valg er tilgængelige:
1. Sabotage valg: Aktiveret / Deaktiveret (standard Aktiveret).
2. Læser adresse: Ændring af læser adresse (1-16),
standard = 16.

8 ATS1160/1161 Mifare bus reader
Installation instructions
Læser kabling
Rød: +12V + 10.8 til 30 VDC forbrug, 150mA
Sort: 0 Volt (-) DC forsyning ground
Grøn: D - RS485 Data -
Hvid D + RS485 Data +
Ledige ledninger benyttes ikke.
Benyt WCAT54 kabel. Længden af kabel er afhænging af bus
konfiguration.
Læser LED (lysdioder)
Led pos. Farve Beskrivelse
Grøn System frakoblet
Orange System tilkoblet
Venstre
Grøn blinker Adgang givet
Midt Orange System ikke klar
ATS4000
Højre Rød blinker Alarm
Grøn System frakoblet
Rød System tilkoblet
Grøn blinker Adgang givet
Venstre
Rød blinker Adgang givet under alarm
Midt Orange Altid tændt
ATS125x
Højre Rød blinker Alarm
Tekniske specifikationer
Forsyningsspænding.....................................................................10.8 - 30 VDC
Maksimalt strømforbrug............................................................ 130 mA maks.
Materiale kabinet..............................................................................................Plast
Dimensioner (H x B x D)......................................................140 x 44 x 20 mm
Drifttemperatur.................................................................................-40 to +55 °C
Opbevarings temperatur..............................................................-40 to +55 °C
Tæthedsklasse ....................................................................................................IP67
Kabel............................................................................................................... LIYY 2 m
Tilslutning.........................................................................RS485 data bus enhed
Adresering.........................................................Via tastatuer eller konfig-kort
LED..................................................................................................................Trefarvet
Bære frekvens. .......................................................................................13.56 MHz
Feltstyrke. ........................................................................ Tilsvarende EN300330
EMC. ............................................................................................... Opfylder CE krav
Sabotage ................................................................................................ Optisk føler
SV
Mifare kortläsare

ATS1160/1161 är en Mifare kortläsare (kompatibel med Läsaren är
utformad i en design för att väl passa montage på smala fönster
eller dörrkarmar).
ATS1161 är utrustad med en knappsats för kort+kod funktion.
ATS1160/1161 innehåller all nödvändig utrustning för att
komunicera med ATS centralapparat och direkt mot ATS125x
lokala databuss.
Läsaren konfigureras via menysystemet RAS med LCD-display, eller
med ATS1482 Programmeringskort.
Både ATS1160 och ATS1162 är vattentäta.
Montering
Läsaren kan monteras på alla platta underlag med två skruvar,
3.0 - 3.5 mm diameter, dessa är placerade under fronten. En
mindre redusering av läsavståndet kan uppstå om läsaren
monteras på metallunderlag.
Försänkta skruvar är en rekomendation.
Om läsarna monteras närmare än 10cm från varandra eller på
metall, kan läsavståndet påverkas.
Montera ej läsaren nära elektromegnetisk strålning.
Klipp ej kabeln kortare än 10 cm.
RAS Addressing
Adressen på läsaren är fabriksprogrammerad till 16. Denna kan
ändras via ett programmeringskort eller via menysystemet på en
LCD RAS efter att läsaren har kopplats till RS485 bussen i
systemet.
 Det är endast möjligt att ändra adress på läsaren med
konfigureringskortet när den är pollad samt online.
Sabotage
Läsaren är utrustad med en sabotageanordning. När läsaren är
ansluten till databussen, kommer ett sabotagelarm att sändas till
ATS Master.
Läsare Meny
Via installatörsmenyn, välj “ Till Fjärrenheter”, välj sedan ”RAS”.
Följande funktioner är tillgängliga.
1. Sabotage: Aktivera/Avaktivera (aktivera är fabriksinställt).
2. Läsaradress: Ändra läsaradress (1-16), fabriksinställning=16.
Kablage
Röd: +12V Positiv 10.8 till 30 VDC matning, 150mA
Svart: 0 Volt O VDC
Grön: D - RS485 Data -
Vit D + RS485 Data +
Övriga kablar används ej.
Använd WCAT54 kabel, kabellängd beror på busskonfiguration.
Läsar LED
LED. Färg Förklaring
Grön System avlarmat
Orange System larmat
Vänster
Grön blinkande Inpassage beviljad
Mitten Orange System ej klart
ATS4000
Höger Röd blinkande Larm
Grön System avlarmat
Röd System larmat
Grön blinkande Inpassage beviljad
Vänster
Röd blinkande Inpassage beviljad under larm
Mitten Orange Lyser alltid
ATS125x
Höger Röd blinkande Larm
Teknisk specifikation
Matningsspänning......................................................................... 10.8 - 30 VDC
Strömförbrukning............................................................................130 mA max.
Kapsling................................................................................................................ Plast
Dimensioner (H x W x D)..................................................... 140 x 44 x 20 mm
Temperaturområde........................................................................-40 till +55 °C
Lagringstemperatur.......................................................................-40 till +55 °C
IP-klass....................................................................................................................IP67
Kabel ...............................................................................................................LIYY 2 m

ATS1160/1161 Mifare bus reader 9
Installation instructions
Anslutning ........................................................................RS485 databussenhet
Adressering............................Via manöverpanel eller konfigureringskort
LED................................................................................................................ Tre färger
Frekvens....................................................................................................13.56 MHz
Styrka. ............................................................................................Enligt EN300330
EMC. ................................................................................................Möter CE kraven
Bortbrytningsskydd........................................................................Optisk sensor
DE
Mifare Kartenleser
Der ATS1160/1161 Leser ist ein Mifare Kartenleser (kompatibel mit
der GE Security ACT406 / ACT407 / ACT408 / ACT430 Karte). Der
Leser wurde für die Montage auf Metallflächen von Fenstern oder
Türrahmen entwickelt und kann überall dort eingesetzt werden, wo
ein kleiner Leser erforderlich ist.
Der ATS1161 ist für Karte+PIN Anwendungen mit einer Tastatur
ausgestattet.
Der ATS1160/1161 Leser beinhaltet eine vollständige
Elektronikschnittstelle um direkt an dem ATS-Zentralenbus und
dem lokalen Leserbus der ATS125x Controler angeschaltet zu
werden.
Der Leser kann durch ein LCD-Bedienteil der ATS-Zentrale über ein
Menü oder eine ATS1482 Programmierkarte konfiguriert werden.
Der Leser benötigt eine Versorgungsspannung von 10.8 bis 30 VDC.
Die beide Lesertypen ATS1160 und ATS1161 sind wasserdicht
ausgeführt.
Montage
Der Leser kann auf jeder ebenen Oberfläche montiert werden und
wird mit 2 Flachkopfschrauben mit 3-3,5 mm Durchmesser unter
der Abdeckung befestigt.
Eine geringförmig niedrige Lesereichweite ist bei der Montage des
Lesers auf metallischen Oberflächen zu erwarten.
Die Verwendung von Senkkopfschrauben zur Befestigung des
Lesers wird nicht empfohlen.
Falls zwei Leser in einem Abstand von weniger als 10 cm
voneinander installiert werden oder der Leser auf Metall installiert
wurde, kann sich die Lesereichweite verringern.
Installieren Sie den Leser nicht in der Nähe von starken
elektromagnetischen Feldern.
Kürzen Sie das Anschlusskabel nicht auf eine Länge von weniger
als 10 cm.
BDT Adressierung
Die werkseitige Adresse des Lesers für die Anschaltung an den ATS
Systembus lautet 16. Die Leseradresse kann mittels der
Konfigurationskarte geändert werden oder sobald der Leser über
den RS485 Systembus der Zentrale online verbunden ist auch über
ein LCD-Bedienteil.
 Die Leseradresse kann mit der Konfigurationskarte nur
geändert werden, wenn der Leser noch nicht abgefragt
wird.
Sabotage
Der Leser verfügt über eine Sabotageeinrichtung.. Sobald der Leser
mit der Zentrale verbunden und abgefragt wird, werden
auftretende Sabotagedaten mit den Systemdaten an die Zentrale
übermittelt.
Lesermenüs
Rufen Sie den Programmiermodus auf und wählen Sie das Menü
“28 – Zu abgesetzten Gerät” aus. Nachfolgend wählen Sie “2-BDT”
und die Leseradresse aus..
Die folgenden Optionen stehen zur Verfügung:
1. Sabotageoption: Freigabe/Abschalten (Werkseinstellung =
Freigabe).
2. Leseradresse: Ändern der Leseradresse (1-16) –
Werkseinstellung = 16.
Leseranschaltung
Rot: +12V Versorgungsspannung 10.8 bis 30 VDC ,
150 mA
Schwarz: 0 Volts Versorgungsspannung - Minus
Grün: D - RS485 Data -
Weiss D + RS485 Data +
Freie Adern werden nicht genutzt.
Verwenden Sie WCAT54 Kabel. Die Kabellänge hängt von der
Buskonfiguration ab.
Leser LEDs
LED Pos. Farbe Beschreibung
Grün System unscharf
Orange System scharf
Links
Grün blinkend Zutritt gewährt
Mitte Orange System nicht bereit
ATS4000
Rechts Rot blinkend Alarm
Grün System unscharf
Rot System scharf
Grün blinkend Zutritt gewährt
Links
Rot blinkend Zutritt bei Alarm gewährt
Mitte Orange Immer an
ATS125x
Rechts Rot blinkend Alarm
Technische Daten
Versorgungsspannung................................................................ 10.8 - 30 VDC
Stromaufnahme..............................................................................130 m A max.
Gehäusematerial...................................................................................Kunststoff
Abmessungen (HxBxT) ........................................................ 140 x 44 x 20 mm
Betriebstemperatur.......................................................................-40 bis +55 °C
Lagertemperatur............................................................................-40 bis +55 °C
Schutzklasse.........................................................................................................IP67
Anschlußkabel .............................................................................................LIYY 2m
Verbindung..................................................................................RS485 Datenbus
Adressierung ......................................................... Via BDT oder Konfig. Karte
LED.....................................................................................................................Tricolor
Trägerfrequenz.......................................................................................13.56 MHz
Feldstärke ...................................................................Entsprechend EN300330
EMC..............................................................Entspricht den CE Anforderungen
Abreißkontakt............................................................................Optischer Sensor
FI
Mifare-kortinlukija

ATS1160/1161 kortinlukijat on Mifare-tyyppin kortinlukijoita
(yhteensopiva GE Security ACT406 / ACT407 / ACT408 / ACT430
kortin kanssa). Se on suunniteltu asennettavaksi esimerkiksi ovi- ja
ikkunakehyksiin, ja ne sopivat asennuspaikkoihin joihin tarvitaan
pientä lukijaa.
ATS1161:ssä on näppäimistö kortti ja koodi toimintoa varten.
ATS1160/1161 kortinlukija voidaan liittää suoraan ATS-
keskulaitteen RS485-dataväylään ja ATS125X-keskittimen
paikalliseen dataväylään.

10 ATS1160/1161 Mifare bus reader
Installation instructions
Lukija voidaan ohjelmoida käyttönäppäimistöltä tai
ohjelmointikortilla ATS1482.
Lukijan käyttöjännite on 10.8 - 30 VDC.
Lukijat ATS1160 ja ATS1161 ovat vesitiiviitä.
Asennus
Lukija voidaan asentaa mille tahansa suoralle pinnalle kahdella
tasakantaisella 3,0 – 3,5 mm ruuvilla. Ruuvien kannat jäävät tarran
alle. Metallipinnalle asennettaessa lukuetäisyys hieman pienenee.
Ei ole suositeltavaa käyttää uppokantaisia (senkki) ruuveja.
Jos lukijat asennetaan alle 10 cm:n päähän toisistaan lukuetäisyys
pienenee.
Älä asenna lukijaa tehokkaiden sähköisten häiriölähteiden lähelle.
Älä lyhennä kaapelia lyhemmäksi kuin 10 cm.
Lukijan osoite
Lukijan osoite on oletuksena 16. Se voidaan muuttaa
ohjelmointikortilla tai keskuksen väylään kytketyllä näytölliseltä
käyttölaitteella. Kun osoite muutetaan käyttölaitteella lukijat täytyy
kytkeä yksitellen väylään.
 Kortinlukijan osoite voidaan muuttaa lukijan
ohjelmointikortin avulla vain silloin kun lukijaa ei ole
pollattu.
Kansikytkin
Lukijassa on optinen kytkin lukijan irtirepimistä vastaan.
Kansihälytys siirretään keskukselle dataväylää pitkin.
Lukijan valikot
Mene asentajan ohjelmointi-valikkoon valitse valikko 28
“kaukokäyttö laitteet” ja valitse valikko 2 “käyttölaite” .
Seuraavat valikot ovat käytettävissä:
1. Tamper option: Enable/disable Kansikytkin käytössä / pois
käytöstä (oletus käytössä).
2. Reader Address: Lukijan osoite (1-16), oletus = 16.
Lukijan kytkentä
Punainen: +12V + 10.8 - 30 VDC syöttö, 150 mA
Musta: 0 Volts DC syöttö miinus
Valkoinen: D + RS485 Data +
Vihreä: D - RS485 Data -
Muut johtimet eivät ole käytössä.
Käytä WCAT54 kaapelia, maksimipituus riippuu väylän rakenteesta
(koko väylä max 1,5 km).
Lukijan merkkivalot
Sijainti Väri Merkitys
Vihreä Hälytysalue(et) pois päältä
Oranssi Hälytysalue(et) päällä
Vasen
Vihreä vilkkuu Kulku hyväksytty
Keski Oranssi Järjestelmä ei valmis
(kytkettäväksi)
ATS4000
Oikea Punainen vilkkuu Hälytys
Vihreä Hälytysalue(et) pois päältä
Punainen Hälytysalue(et) päällä
Vihreä vilkkuu Kulku hyväksytty
Vasen
Punainen vilkkuu Kulku hyväksytty hälytyksen
aikana
Keski Oranssi Palaa aina
ATS125x
Oikea Punainen vilkkuu Hälytys
Tekniset tiedot
Käyttöjännite...................................................................................10,8 - 30 V DC
Virrankulutus......................................................................................130 mA max
Kotelon materiaali..........................................................................................Muovi
Lukuetäisyyys..................................................................................................... 4 cm
Mitat (k x l x s).......................................................................... 140 x 44 x 20 mm
Maksimietäisyys keskuksesta..................................................................1,5 km
Maksimimäärä / keskuksen dataväylä........................................................ 16
Kaapelisuositus........................................................WCAT52/54 tai vastaava
Dataväylä...............................................................RS485 (keskus tai ATS1250)
Osoitteen ohjelmointi. .................Näppäimistöltä tai ohjelmointikortilla
IP-luokitus..............................................................................................................IP67
Liitäntäkaapeli. .....................................................................................................2 m
Merkkivalot................................................................................kolme kappaletta
Käyttölämpötila.................................................................................... - 40...+55 C
Kantoaallon taajuus.............................................................................13,56 MHz
Kentän voimakkuus. ......................................................EN300330 mukainen
EMC..................................................................................Täyttää CE vaatimukset
Takuu. .............................................................................................................2 vuotta

ATS1160/1161 Mifare bus reader 11
Installation instructions

12 ATS1160/1161 Mifare bus reader
Installation instructions
www.gesecurity.eu
