Genmitsu 3018-PROVer User manual

Genmitsu
Aluminum XZ Axis Assembly
for 3018-PROVer Series CNC Machine
Assembly Guide
Aluminium XZ-Baugruppe
für CNC-Maschinen der Serie 3018-PROVer
Montageanleitung

01
Suitable for 8mm
trapezoidal screw
Pitch: 2mm, Lead: 4mm
Dimension

02
2
3
1
4
Preparation before assembly
(please wear gloves before operation)
Disassemble the router bits, spindle motor and both sides of the
Acrylic Baffle.
Rotate the lead screw counterclockwise by hand or use the control
software (move to the X– direction) to move the XZ assembly to the
left side.
Turn off the power supply.
Disconnect and remove the Z-axis stepper motor cable, spindle
cable, Z + limit switch cable and Z - limit switch cable.
Package List
Aluminum
Z Axis Assembly
43mm Spindle
Motor Mount
Z-axis Limit
Switch Cable
Assembly
Guide
Original XZ Assembly

STEP 1 Remove the Left Gantry Arm and Baffle
①Loosen and remove all screws, putting them aside for later use.
②Manually rotate the lead screw counterclockwise until the old XZ
assembly can be fully removed.
03
Left Baffle
Original XZ Assembly
X Axis Lead Screw

STEP 2 Install the Upgraded XZ Assembly-Part 1
Align the X-axis screw with the T-nut hole of the Upgraded XZ Axis
Assembly, insert it and rotate the screw clockwise by hand about 1.5
turns.
Align the linear bearing hole of the Upgraded XZ Axis Assembly with
the guide shaft and continue to rotate the screw until both guide shafts
are all in the linear bearing hole.
Manually rotate the screw clockwise to move the Upgraded XZ Axis
Assembly to the right until the screw cannot be turned by hand.
04
①
②
③
T Nuts Hole
X Axis Lead Screw
Guide Rails
Linear
Bearing Hole

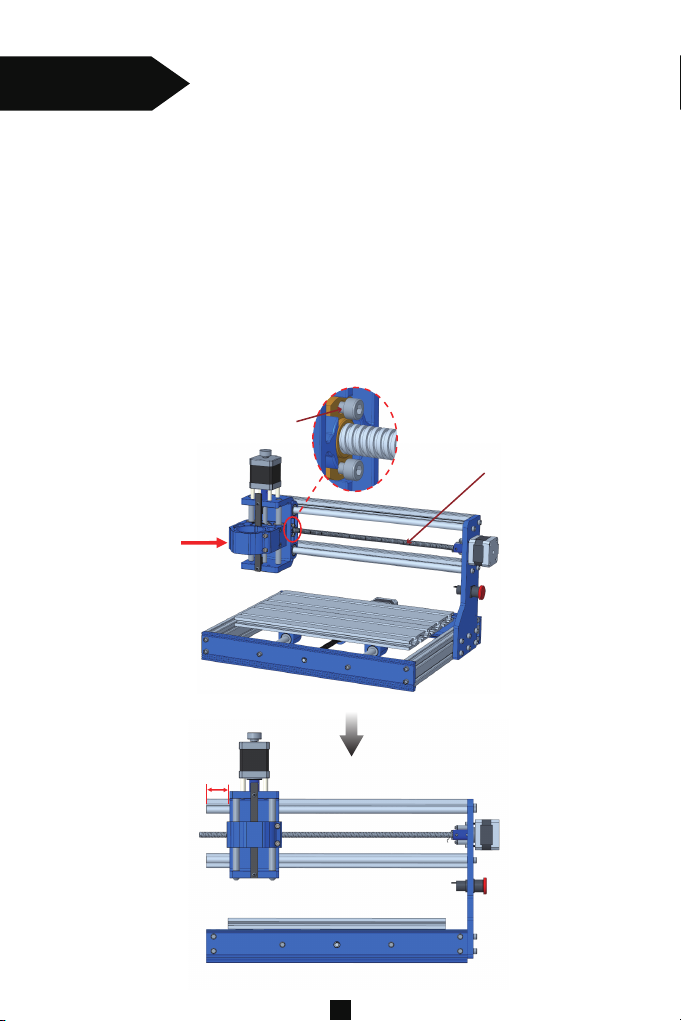

STEP 3 Install the Upgraded XZ Assembly-Part 2
05
When the screw cannot be rotated clockwise by hand, reverse the screw
1-2 turns.
Push the upgraded XZ Axis Assembly in the X + direction with your hand,
while turning the screw clockwise with your right hand for 5-6 turns,
observe that the screw is completely screwed into the left nut and then
release your left hand and continue to rotate the screw so that the screw
exceeds the left end of the upgraded head by about 20-30mm.
When the above steps are not possible, please remove the upgraded
XZ Axis Assembly and check if the screw and nut are stuck in or there
are foreign objects attached.
①
②
③
PUSH
20-30mm
0.5-2mmGap
X Axis Lead Screw

STEP 4 Install the Left Baffle
06
Secure the left baffle with screws.
Turn on the power to start the machine and use the control software to
make the upgraded XZ Axis Assembly move between X+ and X– directions
to check whether its movement is smooth.
If jamming is found, adjust the tightness of the 2 guide shaft set screws
until the upgraded head can move smoothly in the X-axis direction.
①
③
②
Left Baffle
Guide Rails Fixed Bolts

STEP 5 Move the Gantry Backward
07
Using the Allen wrench, turn the left and right side plate fixing screws 2
turns counterclockwise.
At the same time, push the gantry assembly to move backward until the
distance between the rear end face of the left and right vertical plates
and the end face of the Y-axis motor fixing plate is 15mm.
Tighten the left and right plate fixing screws and repeat the Step ②and
Step ③of the STEP 4.
①
③
②
(6) Fixed Bolts (Left)
15mm
PUSH
PUSH
Y-axis Motor Fixing Plate
(6) Fixed Bolts (Right)
Rear End of
the Baffle

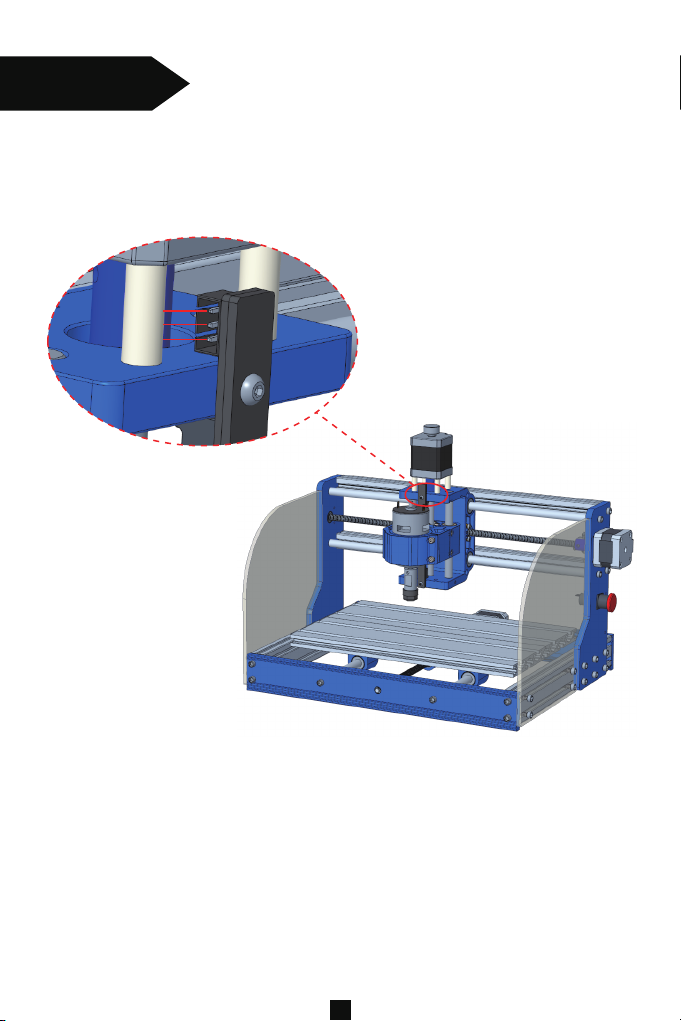

STEP 6 Assembly Completed
08
Turn off the machine and cut off the power, install the spindle motor,
connect the spindle motor cable, Z-axis motor cable, Z+ Limit cable, and
install the acrylic shield on both sides.
IN
GND
12V

09
Change the Spindle Holder (Optional)
There needs to be a separate section for mounting 52mm motors and the
SainSmart lasers. Or it could be incorporated here.
The machine is compatible with 52mm motors and by changing the spindle
holder 65mm and 69mm trimmer routers such as Makita 65mm trimmer
router and DEWALT 69mm trimmer router, by changing the spindle holder.
You need to order these compatible spindle holders separately.
Firstly, loosen the spindle motor fixing screw on the original spindle clamp
base and remove the spindle motor and its washer.
As shown in the picture, remove the 4 sets of screws on both sides of the
original spindle holder.
①
②
Align the screw holes on both sides of the spindle holder you purchased
with its fixing holes and tighten the screws on both sides.
Attach the new spindle to the spindle holder and tighten the spindle fixing
screws.
Note that the order of the above steps should not be disturbed, otherwise
it will make the installation more complicated.
③
④
⑤
Spindle Motor and Waster
(2) Spindle Motor Locking Screw (4) Spindle Holder Set Screw

10
Suitable for 8mm
trapezoidal screw
Pitch: 2mm, Lead: 4mm
Abmessungen

11
2
3
1
4
Montagevorbereitung
(Bitte tragen Sie für die Montage Handschuhe)
Trennen und entfernen Sie die Kabel des Schrittmotors für die
Z-Achse, das Anschlusskabel der Spindel sowie die beiden Kabel
der Z-Achsen-Endschalter.
Entfernen Sie die gegebenenfalls vorhandenen beiden
Acryl-Seitenteile. Entfernen Sie den Spindelmotor samt Fräser.
Trennen Sie die Maschine vom Stromnetz.
Drehen Sie die Gewindespindel der X-Achse mit der Hand gegen
den Uhrzeigersinn, bis der alte Spindelhalter an der linken Seite
der Brücken Baugruppe anstößt.
Paketinhalt
43mm Spindel/Motor Hülse
Original XZ Spindelhalter
Aluminium XZ-Baugruppe
Z-Achsen Endschalter Kabel
Montageanleitung

12
Linkes Seitenteil
Original XZ Spindelhalter
X Achsen Spindel
Lösen und entfernen Sie alle Schrauben des linken Seitenteils und
legen Sie diese zur Seite. Sie werden später für die Montage wieder
benötigt.
Drehen Sie die Gewindespindel der X-Achse erneut mit der Hand
gegen den Uhrzeigersinn, bis sich der Spindelhalter komplett von den
Führungen und der Gewindespindel lösen lässt.
①
②
SCHRITT 1 Entfernen Sie das linke Seitenteil

Führen Sie die Gewindespindel der X-Achse in die T-Mutter (Messing)
ein, indem Sie die Gewindespindel mit der anderen Hand im Uhrzeigersinn
drehen und die beiden Teile dadurch aufschrauben.
Richten Sie die Gleitlager des XZ-Spindelhalters parallel zu den beiden
Führungsstangen der X-Achse aus und drehen Sie die Gewindespindel
weite, damit der XZ-Spindelhalter auf die Führungsstangen fährt.
Drehen Sie die Gewindespindel manuell im Uhrzeigersinn weiter, um
den XZ-Spindelhalter nach rechts zu bewegen, bis diese nicht mehrvon
Hand weiter gedreht werden kann.
13
①
②
③
T-Mutter
X-Achsen Spindel
Führungsschienen
Linear-Lager
SCHRITT 2 Montieren des XZ-Spindelhalter
Upgrade Teil 1

14
Wenn die Gewindespindel nicht mehr weitergedreht werden kann, drehen
Sie diese um 1-2 Umdrehungen zurück.
Drehen Sie die Gewindespindel für 5-6 volle Umdrehungen im
Uhrzeigersinn und üben Sie gleichzeitig von links kontinuierlich Druck
auf den XZ-Spindelhalter aus. Sobald die Gewindespindel T-Mutter auf
der linken Seite in der dafür vorgesehenen Aussparung ist, können Sie
den Druck nachlassen. Jetzt sollten 20 bis 30 mm der Gewindespindel
links der Halterung herausragen.
Prüfen Sie, dass die T-Mutter auf der rechten Seite des Halters, wie unten
im Bild zu erknenen, eine Lücke von ca. 0,5 – 2 mm aufweist. Damit wird
sicher gestellt, dass die Feder arbeiten und Spiel ausgleichen kann.
①
②
③
DRUCK
20-30mm
0,5-2mm Lücke
X-Achse Spindel
SCHRITT 3 Montieren des XZ-Spindelhalter
Upgrade Teil 2

15
Befestigen Sie nun das linke Seitenteil.
Tragen Sie nach Bedarf Schmiermittel sowohl auf die Gewindespindel
als auch auf die Führungsstangen auf.
Verbinden Sie alle Anschlussleitungen (das Kabel für den Spindelmotor
sollte dabei nicht mit der Steuerbaugruppe verbunden sein) und schalten
Sie die Maschine ein. Verwenden Sie die Steuerungssoftware, um den
XZ-Spindelhalter zwischen den Richtungen X + und X - zu bewegen.
Prüfen Sie, ob die Bewegung reibungslos möglich ist.
Wenn die Gewindespindel oder die XZ Halterung bei Bewegung stecken
bleibt, justieren Sie bitte beide Führungsstangen sowie das linke Seitenteil
bis sich der XZ-Spindelhalter reibungslos in alle Richtungen der X-Achse
bewegen kann.
①
③
④
②
Linkes Seitenteil
Schrauben zur Fixierung
der Führungen
SCHRITT 4 Montieren Sie das linke Seitenteil

16
Lösen Sie die unteren Schrauben am linken und rechten Seitenteil der
Brücken Baugruppe, ohne diese jedoch zu entfernen. Verschieben Sie
nun das gesamte Portal mit beiden Händen nach hinten, bis der Abstand
zwischen der hinteren Kante des linken und rechten Portals und dem
Ende der Motor Befestigungsplatte der Y-Achse 15 mm beträgt (wie in
der Abbildung unten gezeigt).
Schalten Sie die Stromversorgung aus, installieren Sie den Spindelmotor,
schließen dessen Kabel, das Z-Achsen-Schrittmotorkabel und die
Anschlussleitungen der Z-Achsen Endschalter an. Montieren Sie ggf.
wieder die Acryl-Seitenteile auf beiden Seiten.
①
②
15mm
DRUCK
DRUCK
Halteplatte Y-Achsen Motor
(6) Feste Bolzen (rechts)
Hintere Kante
des Seitenteils
SCHRITT 5 Ausrichten der Seitenteile
(6) Feste Bolzen (links)

17
IN
GND
12V
SCHRITT 6 Montage abgeschlossen

18
Wechseln des Spindelhalters
Diese Maschine ist mit Oberfräsen kompatibel, indem der Spindelhalter
ausgetauscht wird, z. B. mit 65mm Makita und 69mm DEWALT Oberfräsen.
Sie müssen diese kompatiblen Spindelhalter separat bestellen.
Zuerst lösen Sie die Schraube des originalen Motors und entfernen diesen
mitsamt der Hülse.
Wie in der Abbildung gezeigt, werden jetzt die 4 Schrauben an beiden Seiten
des originalen Spindel Halters entfernt
①
②
Befestigen Sie nun den neuen Spindel Halter mit den selben 4 Schrauben
rechts und links an der Aufnahme
Stecken Sie nun lhren neuen Motor in die Halterung und befestigen Sie
diesen.
Hinweis: Folgen Sie der Reihenfolge der oben genannten Schritte und
weichen Sie nicht ab, ansonsten kann es zuKomplikationen kommen.
③
④
Spindel Motor mitsamt Hülse
(2) Spindelmotor-Feststellschraube (4) Schraube für Spindelhalter

Genmitsu
If you need any assistance, please contact us via:
Wenn Sie Hilfe benötigen, kontaktieren Sie uns bitte über:
Email: [e-mail]
Facebook messenger: https://m.me/SainSmart
Email: [e-mail]
Facebook messenger: https://m.me/SainSmart
Help and support is also available from our Facebook Group
Hilfe und Unterstützung finden Sie ebenfalls in unserer Facebook Gruppe
